Микроскоп для пайки: что следует знать о полезном приспособлении?
Микроскоп для пайки – приспособление, позволяющее многим людям осуществлять точные работы, пайку и монтаж электронных карт, микросхем и многого другого. Занимаясь ремонтом, а также восстановлением всевозможных электронных устройств, периодически сталкиваешься с необходимостью работы с мелкими деталями.
Таким образом, отличным помощником будет USB микроскоп, предназначенный для пайки микросхем, а также других мелких деталей. Современное разнообразие устройств позволяет человеку выбрать отличный микроскоп специально под свои нужды.
Область применения:
- Точные работы;
- Осмотр поверхностей, а также контроль качества;
- Пайка и монтаж электронных плат.
USB микроскоп, предназначенный для пайки мелких деталей, микросхем, применяется в большинстве случаев для выявления микротрещин в материнских платах.
Механизмы большинства современных USB микроскопов оснащены ручной фокусировкой, бесступенчатым изменением степени увеличения, подсветкой и другими полезными функциями.
Также в значительной мере упрощает работу USB-шнур, посредством которого передается информация на персональный компьютер, а также то, что он оборудован подсветкой.
При помощи специального программного обеспечения со шкалой, USB микроскоп также может использоваться для измерения углов, расстояний, площадей и радиусов увеличенных объектов до микрометра.
С помощью данного приспособления вполне возможно осуществлять цифровые фотоснимки микросхем, в дальнейшем их увеличивать, снимать видео и передавать всю полезную информацию на компьютер для последующего изучения всех деталей работы.
26 июля 2022
Вконтакте
Рано или поздно в жизни любителя ремонтировать электронику наступает момент, когда, кроме паяльника, начинает требоваться дополнительное оборудование, которое позволит паять не только то, что отчетливо видишь невооруженным взглядом, но и всякую мелочь, на которую не хватало духу замахнуться на начальном этапе освоения «техники горячего жала».
Что делать? Можно попробовать развить суперзрение и потом с легкостью различать даже прыщик на … на теле у слона. А можно пойти более простым, но затратным путем – купить микроскоп или бинокуляр. Лучше, конечно, бинокуляр – два глаза лучше, чем один.
Но если вы профессионал, то зачем вам тогда эта статья? Вы и сами всё знаете. 🙂
А для начинающего мастера, решившего хоть разок попробовать влезть своим горячим жалом в микромир, будет полезной информация о том, что бинокуляр, в который можно смотреть без слез, обойдется примерно в 5 тысяч рублей. А цена варианта получше вообще может достигать неприличных значений.
С одной стороны, это немного, с другой – отдать столько за устройство, которое будет использоваться считанное количество раз, – не совсем адекватный поступок. А еще бывает так, что паять надо здесь и сейчас, а за бинокуляром идти через весь город.
Вот для таких случаев сегодняшний вариант, о котором я хочу рассказать, как раз подойдет.
Vga / hdmi микроскоп. скрещиваем ежа и ужа и делаем полезный инструмент.
В роли «ежа» — китайский VGA/HDMI микроскоп Eakins,
В роли «ужа» — советский фотоувеличитель Ленинград-4.
Мартышка к старости слаба глазами стала;
А у людей она слыхала,
Что это зло еще не так большой руки:
Лишь стоит завести Очки.
Очков с полдюжины себе она достала…
«Мартышка и очки», Иван Андреевич Крылов.
Не секрет, что многие из представителей Homo Sapiens к возрасту около 40 сталкиваются с некоторыми проблемами со зрением. У меня лично несколько лет назад это стало выражаться так – при задачах, когда нужно сфокусироваться на расстоянии «вытянутой руки», глаза не «ловят фокус», картинка двоится, глаза устают. Многие меня поймут. При всём этом на медкомиссии я уверенно получаю «единицу».
В том же кабинете тётя доктор сказала, что это возрастное, даже назвала термин. Выписала очки для чтения и сказала сильно не переживать.
Ну а я, как та, вышеупомянутая мартышка стал заводить себе всякие «очки», то есть обрастать различными оптическими приспособлениями. Дело в том, что я иногда паяю.
И то, что раньше делал невооружённым, так сказать, глазом, стало невозможно делать без всяких увеличилок – очки, лупы, наголовные линзы-козырьки. Всё это постепенно покупалось и использовалось. Что-то уходило в ящик с хламом, что-то занимало место на рабочем столе.
Время идёт, глаза не молодеют, компоненты становятся всё мельче. Уже где-то с год назад, начал осознавать, что микроскоп для пайки, ну или какое-то его подобие, просто необходим.
Конечно, первым делом рассматривались варианты бинокулярных микроскопов. Мне как-то по случаю довелось немного поработать с стереомикроскопом. Вещь. Но цены… Глядя на них, понимаешь – нет никакой справедливости в этом мире капитала. =)
Даже тёмные лошадки вроде б/у Olympus на Ebay стоят недёшево. Да и возможен вариант, что купив такой подешевле, потом придётся возиться с его настройкой, юстировкой и т.п. Каноничные МБС в местах, где я проживаю, вещь вообще экзотическая.
Оставались только варианты так называемых «цифровых» микроскопов. Их выбор велик. Но и там толкового мало.
Мне хотелось – отсутствие задержки при отображении картинки (это самый неприятный момент у многих подобных устройств), чтобы прибор не занимал лишнего места на столе и в то же время был под рукой, желательно, чтобы отсутствовала «прокладка» в виде компьютера для обработки сигнала. Ну и, само собой, увеличение и фокусное расстояние, такие, чтобы иметь возможность выполнять мелкие работы.
Перебирал варианты, думал о самоделке, но тогда необходимо привлекать компьютер, не хотелось. Смотрел и читал всякие обзоры. Нашёл на YouTube англоязычный обзор с микроскопом, сходным с обозреваемым. Поиски на Aliexpress привели уже к герою обзора. Жаба была поставлена перед фактом, заказ сделан.
Магазин отработал хорошо, сделали как я просил – цена поменьше на посылке, адаптер питания с нужной вилкой. Доставили быстро, упаковано было хорошо, надёжно. Сразу покупал там и кольцевую подсветку. О ней позже, с ней не всё однозначно.
Комплект такой – модуль микроскопа, объектив, я купил с самым дешёвым вариантом, заявлен как 130Х, его длина 11см, блок питания 12В 1А, пульт ДУ.
Сам модуль
Объектив — резьба «C-Mount» 1 дюйм (25,4 мм).
БП я приспособил в другое место, он был неплохого качества, но я решил, что запитать от 5В будет лучшим решением, всё прекрасно работает от 5В.
Пульт ДУ – это обычный, маленький пультик, длина 8,5см.
Должен питаться CR2025, (в комплекте не было). Я поставил 2032. Влезло, мне даже не пришлось прикладывать особых усилий. Работает. Им можно манипулировать в меню, но это не очень-то удобно – IR диод вверху корпуса, приходиться задирать руку или вставать. У меня была надежда, что им будет управление каким-нибудь цифровым зумом, я видел обзор на похожую модель микроскопа. Но нет – цифровой зум не положили, впрочем, в описании ничего об этом и нет. Мне он не нужен в общем-то. Пульт я потыкал и забросил – еле нашёл для написания обзора. Мало пользы в общем, хотя, кому-то может и пригодится.
Меню настроек.
Имеет только два языка – китайский и английский. Набор настроек большой – яркость, контраст, резкость, вращение картинки, настройки цвета. Главное — есть возможность вернуть всё в состояние «как было» (factory reset) — очень нужная опция для любознательных с шаловливыми ручками, ну таких как я =).
Навигация по меню своеобразная — перемещение вверх/вниз соответствующими кнопками, а вот за вход в подменю или изменение какой-либо функции отвечают кнопки и — . Всё равно на какую нажимать. Кнопка «MENU» вызывает или отменяет меню. Непривычно.
Подменю «advanced settings»-
Я поигрался, конечно, с настройками. Но в итоге — на самом деле сбросил, пользуюсь по умолчанию. Вполне нормально настроено.
Ну что же, разберём нашего «ежа» — с детства не мог спокойно спать, пока не посмотрю, что там внутри новой игрушки.
Благо, разбирается просто – конструкция стянута четырьмя длинными винтами. Внутри – три платы, соединены – к плате сенсора через разъём прикреплена ещё одна плата, которая, в свою очередь двумя шлейфами подключена к плате управления.
Плата управления –
Пайка нормальная, заботливыми китайцами на всякий случай оставлен неотмытый флюс. Есть незадействованный разъём под шлейф, посередине. Ещё и с надписью, предлагающей «удалить 75R». Интересно, чтобы это значило?
Средняя плата – с двух сторон. Маркировка на микросхемах затёрта. Есть только на одной — Lattice и цифробуквенный код. Гугл сказал, что это американский производитель микроконтроллеров. По маркировке ничего не нашёл, затёрто несколько символов, не разобрать.
Нижняя плата – с собственно сенсором камеры. Маркировка ZS Sensor 100 v1.0. Тоже ничего внятного не нашёл.
Разборка получилась малоинформативной. Ну хоть руки теперь не чешутся. Да и остальным необязательно будет лезть внутрь. Кстати, если всё же кто-то полезет – совет. Помечайте шлейфы, как они стоят. Я при первой сборке неправильно собрал, по-моему контакты на шлейфе не той стороной вставил в разъём. Ну вы представляете мои чувства, когда оно после сборки не заработало… =) Хорошо, хоть не спалил. Будьте внимательны!
С «ежом» разобрались, расскажу немного об «уже».
Я с самого начала планировал применить в качестве «штатива» старый фотоувеличитель. Но, как оказалось, найти его – проблема. Опрос знакомых ничего не дал, многие вообще на меня смотрели как на тронутого. Действительно, ведь это вещь, которая ушла в прошлое. Просмотр объявлений на сайтах «куплю/продам» тоже ничего путного, ну как, там увидел несколько предложений, но в других городах. Не подходит.
В голове крутились варианты разного колхоза, даже с применением сан. тех. труб и фитингов.
И вот в один прекрасный для меня день я проходил через соседний двор. Вижу – люди выносят старую мебель и среди неё стоит ОН. Подошёл, пообщался. Оказалось – купили квартиру, выносят хлам. Отдали бесплатно. Ну я отблагодарил, конечно.
После таких событий начинаешь верить в материальность мысли. К тому же, это оказался увеличитель именно такой конструкции, как я и хотел.
А ведь я сам лет 5 назад выбросил фотоувеличитель. Надеюсь, кто-то тоже дал ему вторую жизнь.
Итак, это – «Ленинград-4», точнее какой-то его клон. Абсолютно идентичный. Нашёл фото в нете – так он и выглядел. Состояние было «повидал многое в жизни», не было оптики, но я почистил, смазал трущиеся части, всё отлично.
Почему хотел именно такой? Он вращается в верхней части ноги.
Получается – когда работаем так –
Когда не нужен – убираем –
Сборка – тут всё просто, убрал всё лишнее, сделал из куска пластика проставку, так как отверстие на увеличителе слишком большое по диаметру.
Три отверстия, три болтика, сам модуль закрепил «временно» на двухсторонний скотч из хозмага. Из фото всё более-менее понятно. Ногу прикрепил непосредственно к столешнице. Просверлил в ней два отверстия.
В работе.
Мой рабочий монитор – Samsung 930BF. 19” 1280х1024. Подключен по VGA.
Пробовал подключать по HDMI к второму монитору Dell разрешение FullHD. Всё работает. Только при первом включении в настройках надо было переключить картинку в 16:9. Потом настройки запомнились.
Несколько фото работы получившегося устройства. Сразу извиняюсь за качество – захвата картинки на устройстве нет, просто фотографировал смартфоном монитор.
Немного SMD (фокус около 16см) —
Можно прикинуть увеличение при этом фокусе, нижняя сторона матрицы — 38см —
Мультиконтроллер (шаг выводов 0.4мм), тот же фокус —
Он же, при фокусе 9см (ещё возможна работа паяльником, феном уже не стоит) —
Работаю, в основном, при фокусном расстоянии от 15 до 20см. Фото для понимания увеличения с рулеткой. В фокусе – микро USB.
Для проверки пайки иногда делаю минимально возможное с этой конструкцией, около 9см. Сам микроскоп может фокусироваться с расстояния около 4см. Но это надо переделывать ногу. Меня устраивает и нынешний вариант.
Максимальное фокусное расстояние около 40см, при этом захватывается поле 2.5см на 3см. Фокус настраивается вручную, кольцом на объективе, нижняя часть объектива при этом остаётся неподвижной, не вращается, хорошо для крепления подсветки.
Микро USB c фокусом 9см —
Фото практического применения – восстановим дорожку к микро USB разъёму планшета.
Насчёт подсветки.
Я ей пользуюсь, у неё есть плюсы – удобное крепление, регулировка света. Питание – напрямую от сети, преобразователь внутри. Работать можно.
Светит вроде неплохо, но без запаса. И я бы, наверное, предпочёл подсветку из пары боковых светильников. Иногда картинка с такой, чисто вертикальной подсветкой какая-то невнятная, особенно при инспекции пайки. Подсветишь сбоку – тогда хорошо. Это проблема конкретно из-за подсветки. Наверное, буду дорабатывать. Добавлю, что подсветка здесь обязательна, причём довольно сильная. Если включить без какой-либо подсветки — увидите на мониторе чёрный экран.
Удобно ли на нём работать – мне вполне. Но сразу скажу, что работать на таком устройстве, когда глаза смотрят не на руки, а на монитор, получается не у всех. Давал попробовать своему товарищу – ничего путного у него не вышло. Хотя, думаю, после какого-то времени пошло бы дело, возможно надо потренироваться. Так что лучше бы попробовать, прежде чем делать такие девайсы.
У меня это не вызвало никаких проблем, руки спокойно «синхронизируются». Могу делать довольно тонкие работы.
Подведём итог – плюсы устройства:
— отсутствие задержки при отображении картинки.
— прямой вывод видео на монитор.
— фокусное расстояние, позволяющее работать с паяльником.
— цена (относительно бинокулярного стереомикроскопа).
— компактно вписался в рабочее место.
Минусы:
— Нет захвата картинки. Мне не нужно совсем, кому-то, возможно, будет важно.
— Маленькое поле захвата при максимальном фокусе.
— Это не бинокулярный стереомикроскоп =)
Доволен ли я? Да, вполне. Пользуюсь два месяца. Устройство позволяет выполнять задачи, которые я однозначно не смог бы решить с моими «очками» в виде всяких луп и других устройств. Это ещё «бета-версия». Планирую немного укоротить ногу, буду что-то делать с подсветкой.
Но я не профессионал, это моё хобби. И это ни в коем случае не противовес профессиональным микроскопам. Предупреждая возможный холивар, скажу так – более-менее приличный стереомикроскоп на порядок более годная вещь. Но – цена. И сопоставление моих потребностей и возможностей делают моё устройство вполне достойным занять место на рабочем столе.
Всех благодарю за внимание. Всем здоровья!
Делаем usb микроскоп для пайки
Когда нибудь, любой кто паяет SMD, задумывается о микроскопе…
Вот и я не стал исключением. Однако тут есть несколько НО:
- предметный столик мешает
- сам микроскоп на столе мешает
- на просвет, ясен пень, не работает
- цена конская
- хотелось бы смотреть не в окуляр, а на монитор. Он больше
- бюджетные USB — полный отстой
Вот поэтому и будем делать сами. Для этого нам понадобятся: HD web камера, фото объектив 50мм и некий кронштейн. Покопавшись на Авито, я купил б/у камеру Logitech C270 и не менее б/у (но в идеальном состоянии) советский объектив Индустар 50-2. По 500 рублей каждый.
Камера: Бу шная достаточно дешева. HD разрешение 1280х720. Картинка не тормозит. Легко разбирается.
Объектив: Дешевый, простой, компактный, большой ход кольца фокусировки. Хоть и не светосильный.
Итак, приступим. Что бы камера показывала картинку в фокусе, на поверхности матрицы должно быть сформировано изображение в фокусе. Что бы сформировать изображение в фокусе, нам надо знать размер т.н. рабочего отрезка объектива.

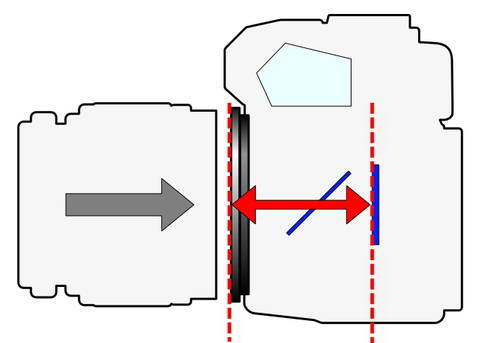

Рабочий отрезок (иногда называют задним отрезком) — расстояние от плоскости объектива до приемника (матрица, пленка). Этот размер можно посмотреть в справочной литературе, а можно и измерить самому.
Для этого выставляем кольцо фокусировки в середину хода, полностью открываем диафрагму, кладем на стол лист бумаги и проецируем свет лампы через объектив на бумагу. Меняя расстояние между объективом и столом, добиваемся четкого изображения лампы.
Вот так. Видно все детали отражателя. Измеряем расстояние от торца объектива до стола. Это и есть наш отрезок. У меня получилось 10см. Но это все теория. Надо проверить на практике.
По быстрому печатаем тубус с отверстием под матрицу и собираем все в кучу, по дендро-фекальной технологии, на изоленту. Подвешиваем на лампу и пытаемся получить четкое изображение, например монетки. Фокус удался. Значит все правильно посчитали.
Рисуем и печатаем корпус и крышку микроскопа. Тут самый большой геморрой — правильно напечатать резьбы. Объектив имеет наверно самую распространенную советскую фоторезьбу — M42х1. А в крышке должна быть стандартная резьба под штативный болт — 1/4″-20 UNC. Пришлось печатать тестовые модели с резьбами, подбирая диаметры отверстий и спиралей захода. Профиль зуба взял из справочников. Где то раза с пятого попал так, что не закусывает и не срывается.
Вот что получилось в итоге.
Еще на Алиэкспресс, в распродажный день, купил хваталку-держалку. Обеспечивает жесткое крепление к полке и не мешается на столе. Сначала думал про пантографы от настольных ламп, но пощупав их в магазине, понял что они слишком хливкие и картинка будет скакать. А тут — прям все очень стабильно и ровно.
Вот как то так… Эффективные расстояния (расстояние от стола до микроскопа, где он может сфокусироваться с помощью кольца на объективе) получились от 39 до 105см!
PS: полезные ссылки по теме
3D модели Корпус микроскопа и Крышка микроскопа в формате stl.
Хваталка-держалка на Алиэкспресс.
Как проверить б/у микроскоп при покупке
Перед покупкой б/у микроскоп для пайки проверяется просто (частично взято у этого спеца):
- осмотрите корпус микроскопа на наличие царапин и следов удара. Если есть следы удара, то оптика может быть сбита.
- проверьте люфт ручек позиционирования — его не должно быть.
- наметьте маленькую точку на листе бумаги карандашом или ручкой и проверьте, не двоится ли точка на разных кратностях.
- при повороте ручек настройки микроскопа послушайте наличие хруста или проскальзываний. Если они есть, то пластиковые шестерни могут быть лопнувшими, а отдельно они не продаются.
- осмотрите окуляры на предмет наличия просветления. Часто от неправильного ухода его царапают или стирают.
- покрутите окуляры вокруг своей оси на белом фоне. Если артефакты изображения тоже крутятся, то дело в грязи на окулярах — это пол беды.
- если видны серые пятна, блеклое изображение или точки, то возможно загрязнена призма или вспомогательная оптика. Иногда на ней обнаруживаются белесый налет, пыль и даже грибок.
- самое сложное в диагностике микроскопа для пайки — определить слабое несведение по вертикали. Если глазам трудно за пару минут адаптироваться к изображению, то лучше такой микроскоп для пайки не брать — у него сильное несведение. Если при пайке под микроскопом глаза устают в течение 30-60 минут и начинает болеть голова, то это слабое несведение. Слабое расхождение объектов по высоте трудно определить при покупке.
- осмотрите ЗИП, при наличии.
Микроскоп из веб-камеры
Подробная инструкция изготовления USB-микроскопа из веб-камеры. Можно использовать самую простую и старую модель, но это будет влиять на качество изображения.
Дополнительно нужна оптика из прицела от детского оружия или другой подобной игрушки, трубка для втулки и другие подручные мелочи. Для подсветки будут использоваться LED-светодиоды, вынутые из старой матрицы ноутбука.
Делаем микроскоп из веб-камеры своими руками:
- Подготовка. Разбираем камеру, оставляем пиксельную матрицу. Оптику снимаем. Вместо нее на этом месте фиксируем бронзовую втулку. Она должна совпадать по размеру с новой оптикой, можно выточить из трубки на токарном станке.
- Новую оптику от прицела нужно закрепить в изготовленной втулке. Для этого просверливаем два отверстия примерно по 1,5мм, сразу же делаем на них резьбу.
- Втыкаем болтики, которые должны пойти по резьбе и совпасть размером. Благодаря вкручиванию можно будет регулировать расстояние фокуса. Для удобства на болтики можно надеть бусинки или шарики.
- Подсветка. Используем стеклотекстолит. Лучше брать двухсторонний. Делаем кольцо подходящего размера.
- Для светодиодов и резисторов нужно вырезать небольшие дорожки. Спаиваем.
- Устанавливаем подсветку. Для фиксации нужна гайка с резьбой, размер равен внутренней стороне изготовленного кольца. Припаять.
- Обеспечиваем питание. Для этого из провода, который будет соединять бывшую камеру и компьютер, выводим два провода 5V и -5V. После чего оптическую часть можно считать готовой.
Можно поступить более простым способом и изготовить автономную подсветку из газовой зажигалки с фонариком. Но, когда это все работает от разных источников, получается загроможденная конструкция.
По желанию делаем специальный рабочий столик из пластика, оргстекла или другого подручного материала. Нелишним будет штатив с креплением, который облегчит использование самодельного прибора. Здесь можно включить фантазию.
Встречаются и другие инструкции, схемы, как сделать микроскоп. Но чаще всего в основе вышеперечисленные способы. Они могут лишь незначительно отличаться, в зависимости от наличия или отсутствия ключевых деталей. Но, голь на выдумки хитра, всегда можно придумать что-то свое и блеснуть оригинальностью.
Микроскоп из веб-камеры для радиолюбителя
В общем надоело мне в увеличительное стекло разглядывать SMD элементы, маркировку на них и осматривать дорожки на предмет повреждений и качество пайки. Плюс всегда одна рука занята. Кто-то скажет про бинокулярные очки, ув. стекло на подставке… Бинокуляры далеко не лучшее решение, зрение садится быстро от них качество далеко от идеала, из тех что доводилось щупать. (Есть идея заделать бинокуляры с линзой от детектора валют. Но это пока только эксперимент в стадии макета.) Увеличительное стекло на подставке часто мешает и не всегда удобно немного искажает по краям. Можно юзать микроскоп, но с большими платами не подходит. Да и далеко не дешевая игрушка. Так же как и заводские камеры для таких дел. Так что будет как всегда… Будем делать сами
Купил самую дешевую вебку из тех что были. Вроде за 35 грн ($ 4,37). Еще одну мертвую взял у знакомого на донорские запчасти. Вот такая чисто китайская вебка:
Далее из донора выкручиваем объектив и удаляем из него все линзы. Вместо родных линз попробовал прикрепить линзу от CD привода (от DVD привода не пробовал, она там сильно маленького диаметра). Вкручиваем в вебку, на[одим фокус…Результат не подошел. Так как оптический прицел я делать не собирался. На расстоянии около полуметра было видно мелкие цифры и буквы на наклейке от старого харда, прилепленной на стенке. Фото для примера:
И при удалении объектива от самой камеры, увеличивал на более большие дистанции… В принципе такой результат в будущем тоже может пригодится.
Далее после поиска по коробкам был найден окуляр от микроскопа или чего-то похожего. Раньше в него разглядывал маркировку на SMD. Для пробы прикрепил его на «термосопли», (В данный момент окуляр жестко зафиксирован в теле старого объектива. Немного подогнал внутренний диаметр и посадил с натягом. Плюс укоротил само тело старого объектива со стороны вебки) Теперь результат меня устроил на все 100%. Фото того что вышло:
Бревно в кадре, это кончик деревянной зубочистки
Фото объектива и линзы (Внизу родной, без переделок. Справа, линза от CD привода).
Осталось сделать жесткий штатив на стену, перевернуть плату камеры в корпусе чтобы показывала адекватно. Выкинуть родной кабель и припаять тонкий. А то родной жесткий и толстый. Ну и подсветку нормальную прицепить, а то родная только мешает. Если вернуть на место родной объектив то можно использовать вебку по прямому назначению
Если использовать вебку с более лучшими характеристиками, то и соответственно изображение будет более качественным. Раз попалась мне в руки цифровая мыльница с функцией веб камеры. Жаль не помню марку и модель
Можно было бы заюзать в таком же варианте.
Кстати если прицепить такой окуляр или линзу от CD к камере телефона, то будет похожий результат. Китайцы уже вроде на всю штампуют чехлы с объективом для айфонов. Попадались недавно мне в китайском магазине. Наверно у меня с контакта идею передрали
Я так еще год-полтора назад на старую нокию фотки делал
Эту процедуру проделал еще полгода назад, но сегодня для описания «разложил по полочкам» что и как тогда вышло.
Источник: http://propaiku.ru/photo-and-video/mikroskop-dlya-radiolyubitelya-iz-vebki/
Оптические микроскопы для пайки
Цифровые микроскопы не обладают главным – это наличие «3D изображения». На экране цифрового микроскопа изображение кажется плоским, по сравнению с оптическим увеличением.
Одним из самых популярных и легендарных оптических микроскопов является МБС-10. Это советский микроскоп, который использовался в разных отраслях. Начиная с обработки ювелирных изделий, заканчивая пайкой электроникой и работой с микроскопическими компонентами.
У этого микроскопа массивная станина, хорошая фокусировка и регулировка. А подсветка выполнена в виде обычной лампы. Однако его главный минус – это астрономическая цена (около 80 000 рублей!). Сейчас такой микроскоп сильно переоценен в виду повышенного проса.
Тем не менее, на том же AliExpress можно найти аналог на любой бюджет.
Есть варианты, как и за 10 000 рублей, так и за 3000 рублей.
В целом, все они отличаются по цене в зависимости от комплектации и исполнения. Есть полностью подвесные микроскопы, с которыми удобнее работать на столе, где мало бывает свободного места. А еще есть варианты с ковриком для инструмента. Кастомизации на любой вкус и бюджет.
Несомненный плюс китайских микроскопов – наличие комплектующих. Вы можете без проблем купить окуляры лучшего качества или новую подсветку взамен старой.
Еще есть варианты оптических микроскопов, совмещённых с цифровыми. Это когда к обычному микросому прикрепляют на один из окуляров головку цифрового микроскопа. И оптическим микроскопом можно пользоваться одновременно, записывая при этом весь процесс пайки.
Главная проблема оптических микроскопов – к ним нужно привыкнуть. Да, первое время будет не привычно. Не видя инструментов боковым зрением нужно ими орудовать во время работы, но это дело привычки и временные трудности.
Ну и конечно же не стоит забывать о перерывах, когда работаете за микроскопом, поскольку нагрузка на зрение высокая и непрерывная.
Простой микроскоп usb
Самый дешевый микроскоп можно купить с AliExpress. Он стоит около 800 рублей.
Грубо говоря, это простая веб камера.
Она позволяет делать видео и фото. Подключается через USB как к компьютеру, так и к смартфону. Это огромный плюс, но предварительно нужно установить специальное приложение.
Еще у такого микроскопа есть светодиодная подсветка.
Она регулируется при помощи отдельного регулятора на шнуре.
Она регулируется при помощи отдельного регулятора на шнуре.
Выполнена в виде обычных светодиодов внутри корпуса микроскопа.
Как плюс – не требуется дополнительного питания.
Как плюс – не требуется дополнительного питания.
Регулировка увеличения идет за счет станины (расстояния между микроскопом и столом), и при помощи барабана на корпусе микроскопа.
Барабан поднимает и опускает матрицу. Таким образом можно увеличивать приближение и фокусировку. А также наоборот уменьшать ее.
Матрица камеры небольшая, поэтому качество фотографий и видео оставляет желать лучшего.
Комплектация в зависимости от продавца и версии микроскопа может быть разной.
В статье обозревается микроскоп с такой пластиковой подставкой. Она довольно хлипкая и гнется
А еще такой микроскоп может быть с такой угловой подставкой. Все эти пластиковые подставки не пригодны для пайки непосредственно на них самих. От нагрева могут оставаться следы.
Поэтому, если будете что-то паять прямо перед микроскопом – сделайте подложку из картона или дощечки небольшой толщины.
И тем не менее, у такого типа микроскопов самый существенный недостаток – это качество записи.
Качество записи сильно зависит от окружающего освещения.
Чем хуже освещение – тем меньше кадров в секунду может выдавать камера.
А еще задержка кадров зависит от компьютера и используемого USB порта.
Сборка устройства
В разрывах цепочек включения каждого из осветительных диодов размещаются гасящие резисторы номиналом порядка 150 Ом.
Для подсоединения питающего провода на кольце монтируется ответная часть, изготавливаемая в виде мини-разъёма.
Функцию подвижного механизма, обеспечивающего возможность настройки резкости изображения, может выполнять старое и ненужное устройство для чтения дискет.
Из имеющегося в дисководе двигателя следует взять один вал, а затем вновь установить его на подвижную часть.
Для того чтобы вращать такой вал было удобнее – на его конец, располагающийся ближе к внутренней части двигателя, надевается колёсико от старой «мышки».
После окончательной сборки конструкции должен получиться механизм, обеспечивающий требуемую плавность и точность перемещения оптической части микроскопа. Полный его ход составляет приблизительно 17 миллиметров, что вполне достаточно для наведения системы на резкость в различных условиях пайки.
На следующем этапе сборки микроскопа из пластика или дерева вырезают подходящее по габаритам основание (рабочий стол), на котором монтируют металлический стержень, подобранный по длине и диаметру. И лишь после этого на стойке фиксируется кронштейн с собранным ранее оптическим механизмом.
Цифровые микроскопы высокого качества
Также существуют микроскопы более высокого класса. Конечно, они будут дороже, чем другие USB микроскопы.
Рассмотрим микроскоп от Andonstar. У него есть свой экран, который транслирует изображение с матрицы. Регулировка и фокусировка изображения точно такая же, как и у дешевого аналога – за счет барабана и высоты.
Также у этого микроскопа есть металлическая подставка, которая надежно держит и фиксирует камеру.
Металлическую подставку нужно смазывать WD-40, иначе она будет плохо передвигаться вверх и вниз.
Еще есть подсветка в виде двух фонарей, которая не регулируется. Но зато можно регулировать положение фонарей, тем самым регулируя уровень освещения в кадре.
Без хорошего освещения в кадре будут видны шумы и не чёткое изображение.
Комплектация включает в себя USB и HDMI кабели, а также блоки питания.
Микроскоп можно подключать как по USB, так и по HDMI к монитору.
Также можно использовать программу для управления микроскопом с компьютера, аналогичную для дешевого USB микроскопа.
Еще этот микроскоп позволяет записывать фото и видео на отдельную флэш карту. А также умеет делать цифровой зум (увеличение изображения) и HDR.
Кстати, программное обеспечение этого устройства аналогична видеорегистратору.
Пример фото с микроскопа:
