Рисуем монтажную схему

На этапе укладки трубопроводов и подсоединения сантехнического оборудования нужно иметь на руках проект отопления и водопровода. Если схема разводки еще не разработана и диаметры магистралей не определены, рекомендуем сначала ознакомиться с руководством по выбору отопительной системы частного дома.

Перед тем как закупать и сваривать полипропиленовые элементы, перенесите схему в реальные условия:

1. Разметьте контуры радиаторов либо заранее установите все отопительные приборы.
2. Нанесите карандашом или маркером на внутренние поверхности стен точки монтажа водяных розеток, кранов, распределительных коллекторов и прочей арматуры.
3. Пользуясь длинной рейкой и строительным уровнем, соедините отмеченные точки линиями, вдоль них потом проложите пластиковые трубы.
4. По числу разветвлений и поворотов трубопроводов выясните потребность в фитингах – тройниках, муфтах и отводах.

Важный нюанс. Грязевики должны ставиться в правильном положении – горизонтально, «носиком» вниз. Под установку водяных фильтров выбирайте подходящие прямые участки.

После вычерчивания проекций на стенах несложно рассчитать, сколько потребуется полипропиленовых труб, достаточно замерить длину линий рулеткой. Не забудьте о пластиковых клипсах для крепления трубной разводки.

При закупке фитингов и труб возьмите на заметку ряд рекомендаций:

• пайка пластиковых труб производится путем погружения каждого торца внутрь фасонного элемента на глубину 14—22 мм (зависит от диаметра), значит, длина каждого прямого участка увеличивается на 3—5 см;
• в системе отопления и ГВС полипропилен удлиняется за счет нагрева, поэтому во избежание изгибов магистралей нужно приобрести специальные фитинги — компенсационные петли;
• для пересечения других трубопроводов используйте обходные элементы, сделанные из ППР;
• на горячее водоснабжение и подачу теплоносителя берите трубы, армированные алюминиевой фольгой, базальтовым или стекловолокном.

Компенсационные петли ставятся на линиях большой протяженности либо стояках, зафиксированных неподвижными опорами (например, перемычка между 2 металлическими трубами соседних квартир). Без компенсации удлинения PPR труба в обеих случаях изогнется саблей из-за нагрева.

Дельный совет. Если вы планируете заняться сваркой полипропилена впервые, купите лишних 2—3 метра трубы и несколько запасных муфт. С помощью прямых соединителей легче проконтролировать качество стыков, так что потренируйтесь и спаяйте несколько соединений.

Секреты правильной пайки полипропиленовых труб своими руками

Температура его плавления составляет около 170 градусов по Цельсию, а твёрдость примерно 55 МПа. Он выдерживает воздействие холода до -15 градусов без изменения своих свойств, правда, при значениях ниже этой температуры становится хрупким.

Благодаря своим характеристикам полипропилен нашёл широкое применение в качестве материала для изготовления водопроводных труб. Полимер, используемый для их изготовления, не наносит вреда окружающей среде и не нуждается в специальной утилизации. Прекрасная его адгезия с металлом позволяет изготавливать различного рода фитинги путём спрессовывания с латунными никелированными вставками имеющих резьбу.

При нагревании свыше 160 градусов полимерный материал размягчается и приобретает тягучесть. А при остывании возвращает свою твёрдость. Это свойство и используется при соединении различных частей трубопровода, сделанного из пластика. Для выполнения неразъемного соединения используется паяльник (утюг). При этом, чтобы воспользоваться паяльником для полипропиленовых труб, особых знаний не понадобится.

По полипропиленовым трубам (ППР) может передаваться как холодная, так и горячая вода. В зависимости от требований, предъявляемых к водопроводу, используются цельные или армированные конструкции. Армирование позволяет уменьшить температурные расширения.

Выполнено оно может быть следующими способами:

• покрытием алюминием внешней стороны трубы;
• добавлением алюминиевой сетки в середину конструкции;
• усилением с использованием стекловолокна;
• сплавлением композитного материала с фиброволокнами.

В зависимости от типа армирования немного изменяется и инструкция по пайке полипропиленовых труб.

В большей мере это касается устройств с применением алюминия. Пластиковые трубы маркируются латинскими буквами PN и числом после них. Эти цифры обозначают наибольшее давление, которое может выдержать конструкция, собранная из них. Так, PN 20 обозначает, что давление в середине водовода может достигать 2 МПа.

Технические характеристики используемых типов ППР и особенности их соединения для наглядности удобно свести в таблицу:

Таким образом, область применения полипропиленовых водоводов обширна. А их устойчивость к коррозии и внешним воздействиям, механическая твёрдость, долговечность, простота монтажа и невысокая цена делают их популярными. Немало этому способствует и простота соединения частей конструкции, обеспечивающая надёжное неразъёмное соединение. Для сравнения, монтаж всей системы своими руками занимает в пять-шесть раз меньше времени, чем из металла.

Несмотря на конструктивные отличия и множество торговых марок, принцип работы устройств одинаков. Как и обыкновенный утюг, они имеют два основных элемента: нагреватель и терморегулятор. Кроме этого, обязательным атрибутом пайки являются насадки.

Они считаются расходным материалом и продаются как вместе с паяльником, так и отдельно в розницу. Изготавливаются насадки из теплопроводного материала, покрытого сверху тефлоновым слоем. Состоит насадка из двух элементов: одна с углублением, а вторая с буртиком. С их помощью и происходит нагрев внутренней и наружной поверхности трубы и фитинга.

Термоэлемент располагается в середине корпуса, к которому прикручиваются насадки. Для равномерного нагрева и удобства в работе их расположение относительно друг друга соосно. При включении устройства в сеть 220 вольт термоэлемент нагревается, передавая своё тепло корпусу паяльника.

Как только термодатчик фиксирует нужную температуру, происходит срабатывание термореле, и подача напряжения на нагреватель прекращается. При снижении температуры на два-три градуса происходит подключение нагревателя к сети заново.

Перед началом работ следует провести ряд подготовительных операций. Это относится как к соединяемым деталям, так и паяльному устройству. Принцип сварки основан на расплавлении двух частей с последующей их физической стыковкой друг с другом до момента кристаллизации.

Чтобы сварочный шов получался надёжным, одна из свариваемых частей вставляется в другую на глубину от 13 до 32 миллиметров, в зависимости от диаметра деталей. Сварка двух труб происходит через фитинг. Они бывают разного вида и размеров. Каждый фитинг рассчитан на определённый диаметр трубы, поэтому при пайке следует быть внимательным.

В случае использования армированной трубы с алюминиевой фольгой вставляемый конец в насадку должен быть зачищен от её слоя. Зачистка происходит механическим путём с использованием специального инструмента. Но так как это приспособление довольно дорогое, часто используют ножовочное полотно.

Детали перед сваркой следует обрезать до необходимой длины, очистить от грязи и обезжирить. Для этого разрешается использовать изопропиловый, изобутиловый или этиловый спирт. Применение ацетона, уайт-спирита, бензина или водки не допускается из-за рыхления полипропилена после их воздействия.

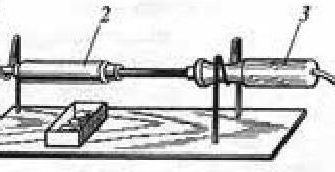

Втулки перед работой также должны быть очищены с помощью ветоши. Следует уделить внимание целостности тефлонового слоя, использовать насадки с повреждённым покрытием нельзя. Поэтому чистить металлическими предметами или абразивами запрещено. В случае же сильного пригара используются деревянные скребки. Для удобства чистки насадки рекомендуется предварительно немного нагреть с помощью паяльника.

На последней стадии подготовки по всему диаметру трубы отмечается линия, обозначающая глубину свариваемой зоны. Этот размер должен соответствовать глубине фитинга. Затем можно будет уже приступить непосредственно к сварке.

После того как все подготовительные операции выполнены, можно переходить к пайке. Для этого понадобится с помощью отвёртки к паяльнику прикрутить насадки требуемого диаметра. С какой стороны располагать внешнюю часть или внутреннюю, значения не имеет, главное, выдержать их сносность.

Утюг для пайки полипропиленовых труб устанавливается на ровную поверхность, включается и прогревается в течение 10— 15 минут. Для того чтобы соединение запаять правильно, можно воспользоваться следующей инструкцией по пайке труб из полипропилена:

1. 1. Изучается таблица с данными, из которой берётся необходимое время продолжительности различных технологических процессов:


   Диаметр, мм.	Время удержания в нагретой насадке, сек.	Время кристаллизации соединения, сек.	Время полного остывания, сек.	Глубина расплавления, мм.
   20	6	4	2	14
   25	7	4	2	16
   32	8	6	4	18
   40	12	6	4	20
   50	23	6	4	23

2. 2. С помощью терморегулятора устанавливается необходимая температура. Это значение составляет не менее 260 0 С и в большей мере зависит от диаметра деталей.
3. 3. Свариваемые детали одновременно надеваются на разогретые насадки. Труба вводится в паз внутренней части до отмеченной на ней линии, а фитинг надевается на дорн.
4. 4. Через определённое время, в соответствии с приведённой таблицей, детали снимаются с насадок и плавным движением вводятся друг в друга на заданную глубину. Соединив элементы, их нельзя проворачивать или изгибать. Их следует удерживать неподвижно до момента застывания. При соединении излишки расплавленного вещества выдавливаются наружу, образуя кольцо вокруг шва.
5. 5. Как только шов застынет, полученную деталь можно отпустить, а по окончании времени охлаждения эксплуатировать.

Распространённые ошибки при монтаже можно разделить на несколько типов:

1. 1. Недостаточно основательно выполненная очистка поверхностей спаиваемых деталей.
2. 2. Попадание воды в сварной шов.
3. 3. При обрезке трубы до необходимой длины угол реза превышает 90 градусов.
4. 4. Недостаточная длина ввода трубы в фитинг.
5. 5. Перегрев или недостаточный нагрев свариваемых деталей.
6. 6. Неполное удаление армирующего слоя.
7. 7. Несоблюдение правильности стыковки деталей и действий, связанных с последующей попыткой их корректировки.

Профессионалы достигают высокого качества спаянных швов безукоризненным соблюдением правил сварки. Для этого они используют небольшие хитрости. В первую очередь при стыковке важно выдержать сносность. Сделать это нетрудно. Секрет ровной оси заключается в нанесении параллельной линии с помощью тонкого маркёра или карандаша как на поверхность трубы, так и фитинга. После расплавления понадобится только аккуратно совместить эти линии.

Для фиксации паяльника в его конструкции используется утяжелённая ножка. Но из-за плохого качества насадок или недостаточного их разогрева вытягивание расплавленных элементов трубопровода из них может привести к переворачиванию устройства. Поэтому рекомендуется сварку проводить с помощником, в задачи которого будет входить удерживать паяльник неподвижным.

Для того чтобы срез был ровный, используются специальные ножницы. С их помощью пластиковая труба режется точно и без приложения усилий. Если же рез получился неровным, допускается его выравнивание с помощью напильника. При этом по окончании выравнивания трубу следует продуть и в случае необходимости удалить фаску.

При выборе насадок предпочтение следует отдавать тем, которые изготовлены из металлизированного тефлона. Они отличаются равномерным прогревом и легко очищаются. Для бытовых нужд подойдёт устройство с мощность 1,2 кВт. Его будет вполне достаточно для сварки труб диаметром до 50 мм.

Таким образом, для пайки труб никаких особых знаний не понадобится, главное, соблюдать процесс пайки и следовать рекомендациям. При этом, так как температура паяльника достигает высоких значений, стоит соблюдать технику безопасности, чтобы предотвратить возможность ожога.

Типичная поломка: паяльный аппарат не нагревается

Разберем реальный случай ремонта прибора RSP-2a-Pm от чешской компании Wavin ekoplastik. Проблема заключалась в следующем: аппарат грелся, но не набирал необходимый показатель температуры. При этом во время работы внутри прибора возникал звук искрящихся контактов. Аппарат интенсивно использовался в течение года.

Ремонт устройства был начат с его разборки. Дальше нужно было установить причину неисправности. Сначала была проверена плата управления. Далее, паяльник включили и определили показатель напряжения на выходе упомянутой схемы.

Выполняя проверку, не нужно дожидаться полного разогрева жала. Подобная процедура будет уместна в случае тестирования электроники. В нашем примере нужно было лишь определить причину поломки. После проверки платы необходимо было бы переходить к диагностике тэна.

Рассматриваемый экземпляр паяльного аппарата включался. Четко загорались индикаторы нагрева. Было сделано предположение о том, что проблема кроется в цепях тэна. Для точной идентификации поломки пришлось разобрать защитную решетку нагревательного элемента.

Было принято решение проверить терморегулятор, прикрученный к нагревателю. Основной задачей этого компонента является дополнительная защита. Работа прибора полностью управлялась посредством электроники. Терморегулятор был вмонтирован для того, чтобы избежать неуправляемости тэна в случае повреждения тиристора.

В случае достижения максимально допустимой температуры биметаллические контакты предохранительного устройства разомкнуться, и прекратят работу главного нагревательного компонента. В конкретном случае произошло подгорание упомянутых элементов. В результате размыкание контактов начало происходить при температуре меньше предельной. Это и было главной причиной постоянного недогрева прибора.

Для устранения этой проблемы можно было осуществить ремонт терморегулятора. Но это задача очень сложная и трудоемкая. Замена рассматриваемого элемента была неосуществимой по причине отсутствия запчастей.

Старайтесь применять исключительно термоустойчивые кембрики. Они должны выдерживать режим высоких температур.

Обжатие клеммы выполняется специальными клещами. На худой конец можно использовать и плоскогубцы. Главное, чтобы процедура выполнялась качественно и надежно. После ее осуществления кабель в клемме должен быть неподвижным.

После выполнения процедуры отключения терморегулятора нужно было выполнить сборку прибора. В процессе ее осуществления было установлено повреждение фиксатора проводов. Для устранения этой поломки был использован обычный пластиковый хомут. После выполнения фиксации кабелей, лишние части пластика были обрезаны.

Далее была закончена сборка прибора. После этого аппарат был протестирован на исправность. Паяльник снова заработал как часы. Информацию из этой статьи вы сможете использовать при ремонте различных моделей паяльников.

Устройство прибора

Большинство паяльных аппаратов обладают приблизительно одинаковой конструкцией. Отличия заключаются лишь в форме и способах установки специальных насадок.

Любой паяльник для полипропиленовых труб состоит из:

• корпуса и рукоятки;
• терморегуляторе;
• нагревательном тэне, помещенном в кожух из металла;
• сменных насадок, покрытых тефлоном.

По способу функционирования рассматриваемые приборы во много напоминают обычный утюг.

Некоторые специалисты так и называют эти аппараты. Функционирование прибора достаточно простое. Тэн увеличивает температуру плиты, внутри которой он находится. От нее тепло передается на насадки. Именно эти нагревательные элементы способствуют размягчению полимера до нужной консистенции.

Терморегулятор позволяет контролировать процесс нагрева. Эта деталь отвечает за поддержку необходимого температурного режима, не допуская перегрева установленных насадок. Если терморегулятор неисправен, работать прибором будет непросто. Нагревательные элементы могут сильно перегреваться.

Важно выбирать паяльный аппарат, оснащенный качественным терморегулятором. У дешевых моделей данный элемент работает нестабильно. Это приводит к тому, что подогрев полипропиленовых конструкций осуществляется неравномерно. Уровень температуры может быть чрезмерно высоким или, наоборот, низким.

На основе выше написанного делается простой вывод — лучше применять качественную и надежную технику, чем возиться с плохо функционирующим паяльником. При этом желательно использовать аппаратуру с терморегулятором, позволяющим осуществлять плавную регулировку температурного режима.

Результат пайки также зависит от качества сменных насадок. Эти элементы напрямую влияют на качество создаваемого стыка. Ключевой фактор в выборе насадок состоит в показателе толщины тефлонового покрытия.Обратите внимание на то, что у большинства дешевых моделей упомянутый слой очень тонкий.
