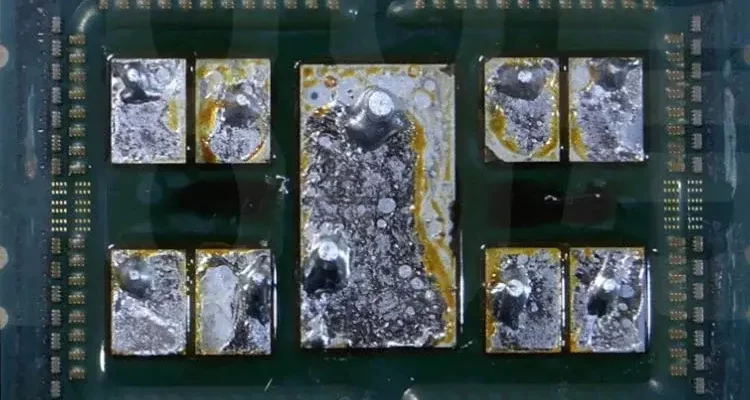

Что такое или что значит припой на процессоре

Мы уже знаем, что процессор сильно нагревается во время своей работы. Поэтому ему очень важно хорошее отведение тепла, которое сегодня можно организовать только с помощью кулеров или СЖО, а также термоинтерфейсов.

Материалы для теплоотвода наносятся как на крышку CPU, так и под неё. Они не обязательно должны быть одинаковыми, но тот, что лучше, должен оказаться под крышкой для прямого соприкосновения с источником тепла.

Типы термоинтерфейсов

Термоинтерфейсы разные, я говорил только о самых известных — термопастах и ЖМ. И некоторые сейчас могут быть удивлены, что припой и жидкий металл — это не одно и то же, потому что иногда они как бы подразумевают друг друга, хотя у них есть отличия в составах и теплопроводности.

Состав припоя

Состав тоже разный. Например, узнать, какой именно используют Intel вы не сможете, потому что сами представители компании говорили, что это коммерческая тайна. Более того, пользователи, скальпировавшие свои CPU от Intel наглядно показывали, что защитные составы могут не совпадать даже в рамках одного модельного ряда CPU, по крайней мере, качеством и методом нанесения.

Но почти никто не сомневается, что он делается на основе индия, который хорошо отводит тепло и при этом очень пластичен, поэтому может расширяться без повреждений. Температура его плавления составляет 157°C. В это время жидкий металл делается на основе Галия, который плавится при 30°C.

Применение припоя

Использовать припой официально первыми начали Intel, правда, он до сих пор не распространился на все модели ЦП. А вот АМД используют его вместо термопасты гораздо активнее, сложнее будет найти устройство без него, чем с ним.

Теплопроводные металлы действительно делают отведение тепла от CPU лучше, что сейчас становится всё важнее, учитывая уменьшение площади кристаллов и более тесное расположение транзисторов. А нагрузка при этом ничуть не уменьшается и процессоры уже начали деградировать быстрее, чем могли бы — я упоминал об этом в отдельной статье.

Что лучше припой или пластичный термоинтерфейс

Конечно, зная, что защитных составов много, хочется знать, какой из них всё же лучше. И в поиске ответа вы столкнётесь со множеством разных мнений. Пользователи делятся своим опытом, каждый говорит, что подошло именно ему, и рекомендует это другим, так что однозначного ответа дать нельзя.

Когда я писал материал о том, что лучше, термопаста или жидкий металл, я говорил, что термоинтерфейс нужно подбирать под ваши цели. Если вы не собираетесь сильно нагружать процессор и максимум, с чем он столкнётся — запуск браузера и просмотр кино в высоком качестве, то вам будет достаточно устройства с термопастой. Она очень распространена и всё ещё отлично справляется со своими задачами, да и наносить её проще.

Если вы собираетесь проходить игры, работать со сложным профессиональным софтом или даже разгонять CPU, вам нужна более качественная защита от перегрева. В этом случае необходимы не только хорошие составы под крышкой и на крышке, но и качественное охлаждение. Более подробную информацию об этом вы можете найти в других моих материалах.

Основное отличие состава с металлами от термопасты — улучшенная теплопроводность. Это означает, что он будет более эффективно отводить тепло от ЦП, и в сочетании с хорошим охлаждением это приведет к хорошим результатам. То есть вы сможете загружать ЦП, и он будет дольше поддерживать приемлемую температуру, не переходя на throttling и не изнашивая внутренние компоненты работой при высоких температурах.

Также известно, что термопаста со временем может потерять свои теплопроводные свойства. С материалом из металлов такого не произойдет, он будет также эффективно отводить тепло и спустя десятилетия.

Как узнать, что под крышкой процессора — термопаста или припой

Если говорить о процессорах Intel, ранее считалось, что этот материал присутствует только на моделях с разблокированным множителем, которые можно разгонять. Однако сейчас уже известно, что специальный термоинтерфейс может быть использован и на обычных моделях. Но чтобы определить, что именно нанесено на кристалл, не обязательно снимать крышку. Вы можете определить нужное устройство по степпингу.

Степпинг обозначается кодом, и термопаста нанесена на моделях с степпингом U0 и B0, а припой — на P0 и R0. Определить степпинг можно по модели вашего процессора, эта информация доступна на сайте производителя в спецификациях. Найдите вашу модель и выберите раздел Ordering and Compliance. Перед поиском степпинга сравните ваш Spec код с информацией на странице. Если совпадает, ищите степпинг.

Некоторые также указывают, что можно определить тип термоинтерфейса по форме крышки ЦП. Если крышка имеет полностью квадратную выступающую часть, значит там защитный состав с металлами, а если есть небольшие выступы сверху и снизу — это термопаста.

У AMD все гораздо проще, они используют составы с металлами давно и независимо от того, пригоден ЦП для разгона или нет.

Процессоры Intel с припоем под крышкой

Информация о том, какие процессоры Intel оснащены припоем в качестве термоинтерфейса, не секрет. Тем не менее, найти списки или таблицы, показывающие, в каких CPU он присутствует, а в каких — отсутствует, довольно сложно. Intel экспериментируют и в каждом новом поколении процессоров размещают защитные составы с металлами по своему принципу. Поэтому лучше всего изучить информацию о вашем устройстве.

Замена термоинтерфейса на процессоре Intel Core i9-14900K

Припой на процессорах Intel начал появляться с третьего поколения, и сейчас он присутствует во всех моделях, но нет такой, которая была бы полностью оснащена этим составом. Некоторые пользователи считают, что стоит предпочитать модели, разблокированные для разгона, которые можно определить по наличию буквы K в названии. Например, неразблокированные модели Core i5-10400 и i5-10400F 10-го поколения имеют защиту с металлами.

Проверка степпинга

Полезно проверить степпинг, поскольку у процессоров одной модели различие термоинтерфейсов можно выявить только по дате обновления устройства.

Новые данные из обзоров

Производители процессоров стремятся обеспечить надежное функционирование своих продуктов в рекомендуемом диапазоне температур и частот, но энтузиасты постоянно ищут способы улучшения охлаждения. В одном из экспериментов процессор Intel Core i9-14900K был подвергнут замене штатного термоинтерфейса под крышкой, что привело к снижению температуры под нагрузкой на 12 градусов.

Источник изображений: Der8auer, YouTube

Опыт Der8auer

Этот эксперимент провел немецкий энтузиаст Роман Хартунг, более известный как Der8auer. Его действия были направлены на улучшение свойств термоинтерфейса для ускорения теплоотвода и обеспечения более эффективной работы процессора. Однако стоит помнить, что снятие крышки с процессора может повлечь за собой утерю гарантии.

Замена крышки процессора

Der8auer снял крышку с процессора Intel Core i9-14900K с помощью специального приспособления, так как без него существовала угроза повреждения процессора. Под крышкой процессора Intel использует припой — термоинтерфейс, который крепко удерживает крышку на кристалле. Зазор между кристаллом и крышкой процессора данной серии не превышает 0.3 мм, что облегчает нанесение альтернативного термоинтерфейса.

Первоначальный этап тестирования процессора Core i9-14900K

Первоначальный этап тестирования процессора Core i9-14900K с альтернативным термоинтерфейсом под крышкой проводился немецким энтузиастом со штатным креплением LGA1700, без использования прижимной рамки, из-за чего нельзя было обеспечить оптимальную силу прижатия основания системы охлаждения к крышке процессора и наилучший контакт между ними.

Но даже в этих условиях производительные ядра процессора продемонстрировали снижение температуры под нагрузкой на 10 градусов Цельсия. Экономичные ядра при этом снизили свою температуру на 8 градусов Цельсия. В качестве термоинтерфейса использовался состав Condaconaut Extreme марки Thermal Grizzly.

Установка прижимной рамки

Установка прижимной рамки позволила снизить среднюю температуру под нагрузкой ещё почти на два градуса Цельсия.

Чип Core i9-14900K работал на частоте 5,6 ГГц при напряжении 1,39 В. Очевидно, что в штатных режимах нагрузки подобный выигрыш в температурном режиме (12 градусов) для большинства пользователей не будет оправдывать рисков, связанных со снятием крышки с процессора, поскольку подобные манипуляции заведомо лишают его гарантийной поддержки.

Тем не менее, в рамках эксперимента подобные данные полезно изучить ради понимания термодинамических процессов, протекающих в современных компьютерных системах.

Штатный термоинтерфейс Intel в данном случае продемонстрировал средние показатели эффективности, как и следовало ожидать.

Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.

Самые обсуждаемые публикации

Наверное каждый пользователь ПК знает, насколько вредным для комплектующих компьютера является перегрев. Придумано множество способов с ним бороться. Помимо, всем известной термопасты и жидкого металла, производители процессоров используют термоинтерфейсы под крышкой самого CPU, а именно припой. Рассмотрим, что это такое.

Что такое припой под крышкой процессора

Для борьбы с излишним тепловыделением процессора можно использовать разные термоинтерфейсы. Снаружи, например, один, а под крышкой CPU разработанный производителем.

Обычно, тот что внутри гораздо лучше, нежели наружний, так как зачастую это просто термопаста, которая со временем теряет свои свойства. Даже если вместо термопасты вы использовали жидкий металл, то припой будет гораздо эффективнее и долговечнее. В чем разница спросите вы? Отличие в составе.

Компания Intel первой начала использовать припой под крышкой CPU, тем не менее, не все модели процессоров данного производителя его имеют и в настоящее время. Компания "красных" зачастую использует припой более часто. Из чего припой состоит компания "синих" не разглашает и пытается хранить в тайне, однако умельцы определили, что состоит он, в основном, из такого элемента как индий. Данный материал имеет хорошие свойства теплоотведения и достаточно пластичен, что позволяет ему оставаться неповрежденным. "Жидкие металлы" состоят в большинстве своем из галия. То есть температура плавления у припоя 157 градусов смотрится гораздо выигрышнее ЖМ, у которого она составляет 30 градусов.

Чтобы определить какой термоинтерфейс находится под крышкой вашего процессора, не обязательно делать скальпирование. Это можно узнать и программным способом. Необходимо просто найти в интернете характеристики вашего CPU или воспользоваться софтом, например, CPU-Z. В случае если ваш производитель использовал термопасту, то в пункте "Revision" будет указано U0 или B0. Если же припой, то P0 и R0.

С каким термоинтерфейсом процессор лучше приобрести? Все зависит от задач и эксплуатации вашего ПК. Если вы не собираетесь его сильно нагружать, а ограничитесь офисными задачами, просмотром видеофильмов и серфингом в интернете, то можете смело останавливаться на CPU с термопастой. В случаях, если ПК вам нужен для гейминга и работы в ресурсозатратных приложениях, то, конечно, стоит отдать предпочтение процессорам с припоем "под капотом". Так как припой имеет лучшую теплопроводность, это позволяет дольше обеспечивать оптимальную температуру проца, не уходя в троттлинг. Также преимуществом можно отметить долговечность. Ни одна термопаста не сравнится с припоем по сроку службы.

По поводу производителя хотелось бы отметить, что процы Intel необходимо проверять на наличие припоя, так как даже в CPU одного модельного ряда, он может присутствовать или отсутствовать. Есть теория, что процессоры "синих" с разблокированным множителем всегда в качестве термоинтерфейса имеют припой, это совсем не так. Мало того, одна и та же модель, может его как иметь, так и не иметь, в зависимости от даты обновления. Компания AMD же практически во всех своих процах использует припой.

Добавлено: 03.09.2005 23:17

Advanced member Статус: Не в сетиРегистрация: 25.06.2004 на первой странице.Любые действия с процессором Вы выполняете на свой страх и риск.Успешность операции полностью зависит от вашей аккуратности и внимательности.Помните об этом!Последний раз редактировалось TyPuCToZ 14.01.2018 23:55, всего редактировалось 13 раз(а).

Member Статус: Не в сетиРегистрация: 23.02.2009 Парни сколько градусов можно снять с 11400 при скальпировании?

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 7

Вы не можете начинать темыВы не можете отвечать на сообщенияВы не можете редактировать свои сообщенияВы не можете удалять свои сообщенияВы не можете добавлять вложения

Лаборатория

Скальпирование процессоров — довольно распространенная, но при этом неоднозначная процедура в мире компьютерных энтузиастов и оверклокеров. Что же представляет собой скальпирование? Зачем оно нужно и стоит ли им заниматься обычным пользователям? Давайте разберемся

По сути, скальпирование — это снятие и замена теплораспределительной крышки центрального процессора. Эта процедура позволяет улучшить отвод тепла от кристалла процессора и таким образом снизить его рабочую температуру.

Основная цель скальпирования — добиться более эффективного охлаждения ЦП для разгона и выжимания максимальной производительности. Как известно, чем ниже температура, тем выше потенциал разгона.

Кроме того, скальпирование позволяет снизить уровень шума от системы охлаждения за счет снижения нагрузки на кулер.

Таким образом, скальпирование — это метод тюнинга процессора, который позволяет:

Однако стоит ли скальпировать процессор обычным пользователям и геймерам? В большинстве случаев — нет, так как риски перевешивают потенциальную пользу.

Как правильно скальпировать процессор

Итак, вы решили пойти на риск и скальпировать свой процессор. Как же сделать это правильно и максимально безопасно? Давайте рассмотрим пошаговую инструкцию.

Скальпирование стоит проводить максимально аккуратно и строго следуя инструкции. От этого зависит работоспособность дорогого процессора. Дополнительно следует также удостовериться, что крышка максимально ровная и плоская с обеих сторон.

Скальпирование Intel vs AMD

Процедура скальпирования имеет свои особенности для процессоров двух главных производителей, компании Intel и компании AMD. Давайте сравним их и посмотрим, какие результаты можно получить.

В процессорах Intel используется не самый прочный припой, который легко разогреть. Поэтому снятие крышки не представляет труда. Однако нужно аккуратно контролировать температуру, чтобы не повредить кристалл.

В процессорах AMD припой более прочный. Часто перед снятием крышки их разогревают феном. Зато AMD имеют более большой кристалл и площадь контакта с крышкой, что повышает отвод тепла. Поэтому обычное скальпирование дает небольшой эффект.

Что касается результатов, для Intel можно ожидать снижения температуры в лучших случаях на 10-15 градусов. Для AMD эффект меньше, около 5 градусов.

Однако замена крышки на рамки с прямым контактом кристалла и кулера дает AMD снижение до 20 градусов. Такой метод сложнее, но эффективнее.

Таким образом, скальпирование эффективно снижает температуру для обоих производителей. У Intel проще снять крышку, зато у AMD больше потенциал при использовании рамок.

Лучшие средства для скальпирования

Для успешного и безопасного скальпирования важно выбрать правильные инструменты. Рассмотрим лучшие наборы и материалы для этой процедуры.

Среди наборов стоит выделить Thermal Grizzly Delid Die Mate и Rockit Cool Delid & Relid Kit. Они позволяют аккуратно снять крышку без риска для кристалла.

Из термоинтерфейсов отлично себя зарекомендовали жидкий металл Thermal Grizzly Conductonaut и Coollaboratory Liquid Ultra. Они эффективно передают тепло благодаря высокой теплопроводности.

Из более доступных, но хороших решений стоит упомянуть термопасты Noctua NT-H1 и Arctic MX-4. Они обеспечивают стабильную температуру и удобны в применении.

Важный момент — защита контактных площадок процессора. Лучше всего для этого подходит жидкая маска.

Используя эти качественные и проверенные средства для скальпирования, можно рассчитывать на успех с минимальными рисками. Конечно, опыт и аккуратность тоже немаловажны.

Как избежать и что делать, если процессор сломан

Скальпирование — непростая процедура, в ходе которой легко допустить критические ошибки. Как их избежать и что делать в случае поломки процессора?

Вот типичные ошибки, из-за которых процессор выходит из строя:

Чтобы избежать проблем, нужно максимально соблюдать инструкции и выполнять все аккуратно. Не спешите и будьте внимательны.

Если процессор вышел из строя, вариантов немного. Можно попытаться найти специалиста по ремонту процессоров и восстановить дорожки. В сложных случаях, например при сколе кристалла — придется просто выбрать новый процессор.

С чего начать и о чем нужно знать

Вы новичок в скальпировании процессоров? Не стоит сразу браться за дело. Для начала нужно хорошо подготовиться. Давайте разберем основы.

Во-первых, почитайте максимум информации о снятии крышек с разных процессоров. Чем больше примеров изучите, тем лучше.

Во-вторых, обязательно подберите надежный набор инструментов для скальпирования. Не стоит экономить, от качества зависит безопасность.

В-третьих, потренируйтесь на каком-нибудь старом процессоре, не жалко будет если испортите. Отработайте навыки снятия крышки.

И наконец, важно понимать риски. Готовы ли вы к случайной поломке процессора с последующей покупкой нового? Осознайте для себя последствия.

Идя таким путем, вы максимально подготовитесь к скальпированию. А дальше уже дело техники и удачи.

Мифы и правда о скальпировании процессоров

Вокруг скальпирования бытует немало мифов и заблуждений. Давайте разберем, что верно, а что нет.

Скальпирование сильно увеличит частоту процессора.

Частично правда: Потенциал разгона вырастет несильно, на 8-10%. Главное преимущество — это снижение температуры.

Можно скальпировать любой процессор.

Правда: Лучше подходят мощные модели с запасом по тепловыделению. Для слабых ЦП эффект будет минимальным.

Скальпирование всегда безопасно.

Ложь: Существуют риски необратимо испортить процессор из-за неосторожности.

Это очень сложная процедура.

Частично правда: При наличии нужных инструментов и навыков скальпирование не так уж трудно, но для новичка шанс неудачи весьма высок.

Стоит ли игра свеч и какой эффект возможен

Безусловно, скальпирование дает прирост производительности за счет разгона. Однако он не так велик — в районе 5-10% в среднем. При этом существует вероятность безвозвратно испортить дорогостоящий процессор.

Стоит ли игра свеч? Вероятно, нет, для большинства пользователей. Пара процентов прироста FPS в играх особой роли не сыграет. А вот риск остаться без рабочего ПК весьма ощутим.

Оправдано скальпирование в следующих случаях:

В целом, скальпирование сейчас уже не так актуально, как раньше. Современным процессорам и без того хватает производительности для комфортной работы и игр.

Как еще улучшить охлаждение ЦП

Если вы не готовы идти на риски со скальпированием, есть и другие способы улучшить охлаждение процессора:

Эти простые решения тоже дадут приличное снижение температуры ЦП, но без лишнего риска. При желании можно комбинировать несколько методов.

История и будущее технологии скальпирования

Идея снятия крышки с процессора возникла давно, еще в 1990-х годах. Энтузиасты искали способы улучшить охлаждение мощных по тем временам Intel Pentium II и AMD K6.

Первые методы были весьма опасными, часто приводили к выходу ЦП из строя. Использовались примитивные инструменты вроде отверток и молотков.

Затем стали применяться термопасты и жидкий металл вместо твердого припоя. Появились и специальные наборы для более безопасного скальпирования.

Современные процессоры представляют сложность из-за тонкого текстолита и мелких контактных площадок. Но и технологии стали более продвинутыми.

Что ждет скальпирование в будущем? Скорее всего, постепенный упадок. Процессоры и так уже достигли предела в тепловыделении и разгоне. Дальнейшее увеличение эффективности будет не так заметно при скальпировании.

Вполне вероятно, что со временем эта технология уйдет в прошлое, оставшись увлечением узкого круга энтузиастов.
