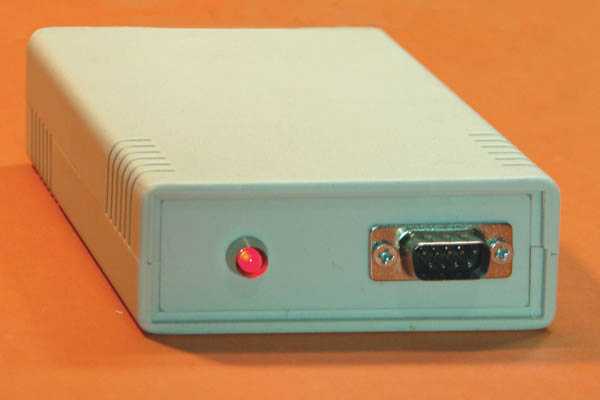

Внешний вид устройства

Схема устройства

Схема устройства представлена на рисунке ниже:

Описание устройства

Основной частью устройства является управляющая плата А1 Arduino Pro Mini.

Подключения

• Аналоговый вход A3 подключен к подстроечному резистору R4 для регулировки температуры паяльника.
• На аналоговый вход А2 подаётся напряжение с выхода делителя R8, R10.
• На цифровой вход D9 подаётся сигнал с датчика положения паяльника.

Управление

• Цифровые выходы D10, D11, D12 управляют 3-х цветным светодиодом HL1.
• Цифровой выход D7 через ключ VT3 управляет звуковым излучателем.
• Транзисторы VT1, VT2 собраны в ключ для подачи питания на паяльник.

Режимы

• Рабочий режим: напряжение постоянно подаётся на паяльник.
• Дежурный режим: ключ периодически замыкается и размыкается для регулировки температуры.

Дополнительные компоненты

• Микросхема DA1 — линейный стабилизатор, понижающий напряжение питания до 5 В.
• Диод VD1 защищает устройство от напряжения неправильной полярности.

Завершение

Скетч для Arduino можно найти в приложении к данной статье.

Режимы работы

1. При включении питания начинается разогрев паяльника.
2. Светодиод HL1 мигает 3 цветами.
3. После разогрева звучит короткий звуковой сигнал, указывающий на готовность паяльника к работе.

Режимы работы устройства

Рабочему режиму соответствует красный цвет свечения HL1. Когда паяльник лежит на подставке (SA1 замкнут), HL1 светится непрерывно. Если паяльник находится на подставке более 8-ми минут, то устройство переключит его в дежурный режим, который характеризуется пониженной температурой жала.

Если снять паяльник с подставки то SA1 разомкнётся, свечение HL1 станет прерывистым и отсчёт 8-ми минутного временного интервала начинается с начала. Длительность данного временного интервала в скетче задаётся в секундах. Соответствующая константа названа T_HOT. Её значение можно изменить на любое желаемое.

Дежурный режим

Дежурному режиму соответствует зелёный цвет свечения HL1. В этом режиме паяльник питается импульсами тока, следующими с интервалами в 10 секунд.

Длительность импульсов прямо пропорциональна напряжению на аналоговом входе A3. Это позволяет регулировать мощность, а значит и температуру нагревателя паяльника, с помощью подстроечного резистора R4. Также длительность импульсов обратно пропорциональна квадрату напряжения на аналоговом входе А2.

Осциллограммы

Осциллограммы импульсов тока (жёлтый луч) и напряжения (красный луч) на выходе устройства, работающего в дежурном режиме, при напряжении питания 12 и 24 В представлены на таблице ниже:

Регулирование температуры

С помощью R4 можно задать температуру жала от 80 до 300 градусов. Применённый метод регулирования не обеспечивает точного поддержания заданной температуры, но в дежурном режиме этого не требуется.

Выключение и аварийные ситуации

Если произойдёт размыкание SA1, т. е. паяльник будет поднят с подставки, то устройство вернётся в рабочий режим. В противном случае через 8 минут устройство выключит паяльник. Длительность этого временного интервала также можно изменить. В скетче соответствующая константа названа T_DUTY.

Выключение паяльника сопровождается звуковым сигналом. HL1 изменяет цвет свечения с зелёного на синий. В таком состоянии устройство может находиться неограниченно долго, пока не будет зафиксировано размыкание SA1, т. е. пока паяльник не будет снят с подставки. После этого работа программы начнётся с самого начала — с разогрева паяльника.

Устройство постоянно контролирует величину напряжения, поступающего от источника питания. Если оно существенно превысит 24 В, то паяльник будет выключен. Светодиод замигает красным, а зуммер выдаст тревожные гудки. При напряжении меньше 12 В зуммер работает аналогично, а светодиод будет мигать синим. После устранения проблемы с напряжением питания нормальная работа устройства и паяльника продолжится.

Разработка устройства паяльной станции

Важную роль в работе устройства играет контактный датчик SA1. Его можно реализовать разными способами, например вмонтировать в подставку паяльника. Автор не захотел связывать паяльник с подставкой, поэтому он использовал ртутный датчик наклона, вмонтированный в разъём JR-52, подключаемый к паяльнику. Такой датчик представляет собой стеклянную ампулу, в которой находится капелька ртути. При наклоне капелька скатывается к дну ампулы и замыкает контакты, вплавленные в стекло. Датчик отличается низкой ценой, малыми размерами (длина ампулы 11 мм, диаметр 4 мм) и высокой надёжностью.

Ртутный датчик наклона можно приобрести отдельно, а также в составе модуля Датчик наклона KY-020 для Arduino. Внешний вид датчика, а также модуля KY-020 представлены на рис. 5.

Доработка разъёма JR-52

Этапы доработки разъёма JR-52 представлены на рис. 6.

1. В корпусе датчика с помощью дремеля или острого лезвия нужно сделать углубление по размеру датчика.
2. Накладка, которая будет закрывать датчик, изготавливается из тонкого дюралюминия. Ей следует придать такую форму, чтобы она плотно прилегала к корпусу разъёма.
3. Отверстия в накладке служат для винтов М2, фиксирующих хомут, который зажмёт кабель соединяющий разъём с устройством.
4. Датчик и накладка приклеиваются к корпусу разъёма клеем 88Н. После высыхания клея накладка дополнительно закрепляется на корпусе разъёма с помощью бандажа из ниток, которые следует пропитать лаком.
5. К выводам датчика подпаиваются тонкие, гибкие провода. Автор использовал МГТФ 0.07.
6. Эти провода, вместе с проводами по которым паяльник получает питание, нужно затянуть в тонкую силиконовую трубку и зафиксировать её ранее изготовленным хомутом. Для подачи на паяльник питающего напряжения был использован провод МГТФ 0.35.

Сборка устройства

Устройство собрано на макетной плате, фотография которой представлена на рис. 7.

Плата помещена в корпус KM35NJ размером 111х91х35 мм.

Налаживание

Налаживание устройства сводится к подбору резистора R6, ограничивающего громкость звуковых сигналов и установке желаемой температуры паяльника в дежурном режиме с помощью подстроечного резистора R4.
