Как перепаять светодиод на планке подсветки телевизора в домашних условиях паяльником

Led лампочку из SMD светодиодов можно починить, если один или несколько чипов перегорели (СОВ пластины отремонтировать нельзя). Нужно провести проверку тестером, выпаять светодиод и соединить цепь или вставить новый элемент. При использовании первого варианта лампочка становиться тусклее, сокращается срок службы. Исправный чип можно взять из другого прибора или купить через интернет. Важно выбрать элементы со схожими параметрами.

Монтаж компонентов электронных схем выполняется разными способами. Одним из наиболее распространенных вариантов является пайка, обеспечивающая надежный контакт и прочное крепление деталей к печатной плате.

Она не представляет большой сложности и доступна даже начинающим радиолюбителям. Пайка светодиодов SMD отличается особенностями и правилами. Они призваны сохранить элементы и защитить их от перегрева. Несоблюдение требований приводит к потере светильников, поэтому полезно будет рассмотреть вопрос подробнее.

Такого колхоза я давно не видел и был поражен насколько замарачиваются мастера. Качественно поменять светодиод занимает максимум минут 5. Если честно до сих пор видя фотки у меня подгарает.

Если вы осуществляете ремонт , то почему так тяжело купить фен? Зачем настолько заморачиваться и делать так плохо? Зачем добиваться результата на месяц? Зачем называть себя мастером ?

НЕ НАДО ТА ДЕЛАТЬ! ЕСЛИ ЗАНИМАЕТЕСЬ , ТО НЕ ПОЖАЛЕЙТЕ И КУПИТЕ ОБОРУДОВАНИЕ!!! РАЗБЕРИТЕСЬ , ЧТО ГДЕ И ПОЧЕМУ!

Вот ещё что мне принесли недавно, ремонт опять очень дорого вышел , а ребята даже не удосужились перепаять диод, они просто степлером закрепили ленту, и теперь плюс коротит с корпусом.

Этот ремонт вышел в 4000!Для справки в г.Краснодар очень мало нормальных мастеров , большинство недомастерских всю технику отдают другим недомастерам.

Простите , бомбит, ибо надоело доделывать, переделывать и лезть в технику после других мастеров

Менял светодиоды на двух типах подсветки.

1. Самсунги 5000 серии.

Там установлены светодиоды с круглым рассеивателем.

Рассеиватель просто отделяется ножом или отверткой, он посажен на клей, поэтому

легко убирается и после ремонта легко приклеивается.

Сам светодиод выпаиваю двумя паяльниками, при этом сам светодиод не повреждается , поэтому

с донора снимаю светодиоды таким же способом.

На светодиодах контакты сделаны фигурными, поэтому при несовпадении рисунка

нужно быть внимательными и аккуратными , чтобы не закоротить подводящие дорожки.

Иногда приходится подпиливать контактные площадки светодиодов.

2.FHILIPS на 46 дюймов менял светодиоды на планке.

Подсветка выполнена на одной планке сбоку и рассеивателе из оргстекла.

На планке установлено 64 светодиода, заменил 15.

Светодиоды установлены на алюминиевой планке, которая служит и теплоотводом.

Сверху нанесено изолирующее покрытие и проводники с контактными площадками для светодиодов.

Пробовал выпаивать паяльниками, дохлый номер, разрушаются совсем.

Потом попробовал феном и все  получилось.

Грею феном на небольшой скорости воздуха, снизу алюминиевый теплоотвод,

а сверху аккуратно пинцетом снимаю светодиод, при этом соседние светодиоды не отваливаются.

Устанавливаю так же с помощью фена.

Основные принципы пайки и распространенные ошибки

Процесс пайки SMD светодиодов состоит в нанесении тонкого слоя припоя (легкоплавкого оловянно-свинцового сплава с различными добавками) одновременно на контакты присоединяемой детали и токоведущих дорожек печатной платы. Используются физические процессы:

• смачивание металлов расплавом;
• капиллярное пропитывание мелких зазоров между
  контактами, обеспечивающее соединение как в механическом, так и в электрическом
  отношении.

Для того, чтобы паять диоды SMD, необходимо использовать специальный паяльник с малой мощностью и ограничивать время контакта ЛЕД прибора с горячим рабочим органом. Специалисты рекомендуют не превышать 3-5 секунд. Распространенной ошибкой является использование паяльников с тонким жалом. Это снижает эффективность теплопередачи и не позволяет качественно нагреть контакты и дорожки печатной платы.

Опытные люди рекомендуют пользоваться нормальным жалом, сточенным под углом. Большая масса обеспечит быстрый прогрев площадок и расплав припоя, исключая перегрев светодиода. Жидкий припой под действием эффектов смачивания и капиллярного впитывания затекает в мельчайшие зазоры между ножками элемента и дорожкой печатной платы, после чего горячий паяльник убирают в сторону. Припой застывает и создает монолитный участок прочного соединения деталей.

Вторая ошибка, приводящая к выходу светодиода из строя — перегрев. Чрезмерно долгое прикосновение паяльника к ножкам ЛЕД элемента приводит к повышению температуры излучающего кристалла. Если постоянно не контролировать длительность прикосновения жала к детали, избежать чрезмерного нагрева не удастся.

Здравствуйте. Наверняка у каждого дома есть старенький ЖК телевизор у которого есть звук, изображение есть, а подсветки нет. Самая частая проблема это выход из строя лампы подсветки, лампы эти еще ртутными называют. Купить такие же проблема, а вот поставить новые светодиодные ленты, это всегда запросто. Сегодня тема Замена лампы подсветки телевизора на светодиодную LED

Лежал у меня такой телевизор, такие еще в 2000 делали, ситуация с ним была следующая. При включении появлялась подсветка в пол накала,можно было рассмотреть логотип, а потом подсветка пропадала до перезагрузки. Как правило лампы отработали. Снимаю крышку с телевизора, добираюсь до электроники.

Проверяю питающие напряжения. На этом телевизоре 5В опорное постоянное, 5В,12В,24В включаемые управляющим сигналом. Все напряжения в норме.
На этой части платы все очевидно, подгорелые конденсаторы из-за ламп подгоревших.

Не мороча голову  снимаю всю электронику, снимаю дисплей с корпуса и просто раскручиваю все крепежи, что бы добраться до матрицы. Потом ложу на лицевую сторону и аккуратно освобождаю шлейфы матрицы.

Поднимаю корпус  дисплея так, что бы матрица осталась на столе. Под матрицей рассеиватель который тоже надо снять

Раскручиваю оставшиеся винты и добираюсь до долгожданных ламп подсветки дисплея.

По почерневшим краям ламп можно понять, что они свое отработали. Искать такие же не вижу смысла. Как по мне, поставить новые светодиоды — это на долго. Даже с колхозным ремонтом подсветки LED, светодиоды служат долго. Проверка в статье Ремонт телевизора LED. Нет подсветки экрана

Светодиодные ленты были выбраны с рассеивающими линзами. У нас таких пара 1000 рублей.А заказать вв Китае в два раза дешевле, посмотреть проверенные варианты светодиодных лент можно тут
Что бы не вырезать отверстия под линзы, подобрал готовый отражатель с телевизоров с разбитым экраном.  Просверлил отверстия под крепление лент и собрал все в кучу. С креплением к задней стенке есть смысл для дополнительного охлаждения светодиодных лент

Убираю две перемычки питающие драйвер подсветки и основной блок питания. Ставлю перемычку напрямую на блок питания.

Таким образом я обесточил драйвер подсветки, здесь он запитан от шины, вроде 480В.

Что бы запитать новую подсветку на LED, нужен новый драйвер. В идеале это должен быть повышающий модуль с стабилизацией тока, но в нашем магазине таких нет и пришлось купить обычный модуль со стабилизацией напряжения. Я заплатил за модуль на XL6009 300 рублей, вто время как в Китае такой всего 70 рублей, тут ссылка на модули
Максимальное напряжение на выходе 40В, ток до 3А. Светодиодные ленты подключены паралельно и при питании 38В ток так раз составил 450мА, по 225мА на ленту. Я такой ток  и хотел. Считаю что и для подсветки хватит, и для ламп без ограничения тока не так страшно.

Сама платка прикручена к радиатору через теплопроводящую прокладку и термопасту, плата хорошо греется. Радиатор закрепил на саморезы. Кстати питание от 12В.

Опять все долго собираю и делаю включение. Загорается подсветка и появилось изображение «название бренда»

Видно пятна на экране, рассеивания линз не достаточно.
Следом подключил к ПК

На движущимся изображении не заметно. Фото с проигрывания видео не скину из-за авторских прав. Мне достаточно такой подсветки, не стал другие ленты подбирать.

По поводу регулировки яркости я не заморачивался, зачем она мне тут, хотя тоже можно сделать при необходимости.
В целом я доволен ремонтом, новая жизнь телевизору за 1300 рублей да пару тройку часов работы.
Всем спасибо и удачи
С ув. Эдуард

Всем привет!
В данном топике расскажу и покажу, как самостоятельно заменить подсветку в телевизоре Panasonic TX-32FSR500.
Я буду менять (перепаивать) светодиоды отдельно, т.к времени на заказ планок не было.
Внимание! Если у Вас нет опыта в разборе тв или другой подобной техники — лучше отдайте мастерам! Иначе есть риск повредить матрицу. Либо действуйте предельно аккуратно! Ответственности за Ваши действия я не несу.
Данный телевизор при проблемах в подсветке даже не включается — моргает красный индикатор. Сколько отработал этот тв — неизвестно, но модель 2018 года

Как обычно — разборка начинается со снятия задней крышки. Она держится на шурупах.
Заглядывая наперед — конструкция очень схоже с телевизорами LG

Далее отключаем все кабели и снимаем платы (блок питания, системную плату, модуль wifi, динамики). Фото забыл сделать, но там как у других тв

.
Переворачиваем телевизор и откручиваем винты передней рамки

Теперь нужно снять матрицу. Сначала освобождаем из креплений плату матрицы (t-con) и отщелкиваем защелки по периметру.

Держа посередине сверху и снизу за пластиковую рамку аккуратно поднимаем и переносим на свободное место.
Вообще можно снять отдельно матрицу, но мне так удобнее.

Снимаем рассеивающие свет элементы

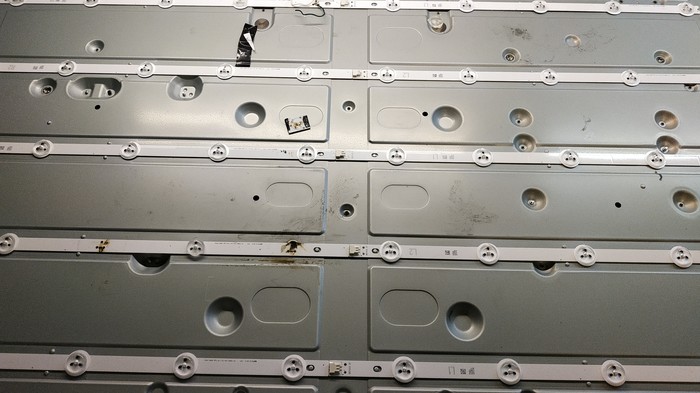

И вот они — планки со светодиодами. Заказываем на алиэкспресс планки под маркировкой TNMX010, отклеиваем старые и приклеиваем новые.
Я бы так и сделал, но «мы без телевизора уже 5 дней, почему так долго делаете?»,, поэтому буду менять отдельно светодиоды. Они бывают на 3 и на 6 вольт, в моем случае — 3V
Можно заменить только сгоревшие и занизить ток подсветки(не советую, но если тв мало отработал и сгорело 1-2 шт, то можно), но тут сгорели почти все. Условно рабочих оказалось всего 5 штук, и то они уже светят синевой.

Итак — снимаем линзы (я снял плоской отверткой) и располагаем так, как они были приклеены.

Теперь отпаиваем светодиоды. Сначала убираем старый скотч с планки, но я этого делать не стал — слишком много времени ушло бы на это. Каюсь — забыл сделать фото, поэтому постараюсь объяснить на словах, как я это обычно делаю.
Добавляю флюса и снизу, под светодиодом, грею паяльным феном на 300-350 градусов и жду пока расплавится припой и пинцетом его снимаю. Если потемнеет белое покрытие — ничего страшного, это на изображение никак не повлияет. Потом добавляю припоя на площадку светодиода, флюса, снова снизу разогреваю паяльным феном, жду пока расплавится и кладу новый светодиод и, покачивая его, припаиваю. Обращаем внимание на полярность! У меня широкий вывод — минус, узкий — плюс. Но если менять все, то неважно, можно просто поменять местами провода
В моем случае — грел, грел, а он никак не хотел отпаиваться, поэтому помог паяльником с жалом типа Топорик

Просто набираем на жало припоя, греем феном снизу, а сверху сбоку паяльником пытаемся сдвинуть светодиод, заодно и залудим посадочное место.

Можно еще сколоть люминофор у светодиода, и прям сверху паяльником отпаять остатки

Далее нужно приклеить линзы.
Наносим клей на точки крепления. Я использую черный клей t-8000. Почему не прозрачный? А так не видно, есть ли соединение поверхностей.
«А от нагрева не отвалится?» — нет, нагрева (особенно после снижения тока) особо не будет, да и сколько клеил — нигде не отвалилось.
Теперь, что бы не было засветов, надо oтцeнтpoвaть. Сначала визуально клеим линзу ровно по центру светодиода, затем уже во включенном состоянии смотрим — должна быть точка в центре. Будет засвет от светодиода — просто аккуратно двигаем линзу, пока клей не застыл.
Не знаю, правильно ли я делаю, но всегда все ок)

Перед приклейкой планок в корыто тв надо убрать старый двухсторонний скотч, но как я писал ранее — не стал это делать (с корыта остатки убрал). Попробовал растворителем Калоша, подумал, посчитал это дело слишком время затратным и бесполезным, поэтому счистил подгоревший скотч, счистил Калошей с клеевого слоя грязь, под каждым светодиодом на всякий добавил термопасты, и на 2 полоски акрилового скотча приклеил к корпусу

Собираем все в обратном порядке.
Внимательнее с матрицей — следите, что бы она полностью легла в свое место!
Теперь занижаем ток. В блоке питания, с обратной стороны, рядом с коннектором подсветки, убираем 2 резистора по 2,7ом из 4-х. Ток 0,18А.

Итог — телевизор работает, яркости хватает и можно еще уменьшить в настройках

Вот так меняется подсветка в этом телевизоре. Все так в телевизоре LG)
Спасибо за внимание!

Почему не работает экран (дисплей, монитор, матрица) ноутбука

За одной общей фразой «не работает экран ноутбука» может стоять множество различных поломок. Основные из причин того, что на мониторе нет изображения, перечислим в этой статье.

Прежде всего, давайте разделим между собой три основных ситуации: первая – изображения нет совсем, вторая – видно очень плохо, и третья – картинка отображается с помехами.

Вообще нет изображения на дисплее

Причин такого поведения ноутбука может быть тоже несколько. Чтобы выяснить из-за чего пропало изображение, прежде всего, нужно подключить внешний монитор. Если на нем с картинкой все в порядке, значит, почти наверняка, видеокарта работает нормально и это уже большое облегчение. А проблема кроется где-то по пути от видеокарты к самой матрице экрана. То есть это либо сама матрица, либо шлейф, либо контакты. Чтобы найти виновника, нужно будет протестировать по очереди все эти элементы. Хотя, если все они в порядке, а изображение на монитор ноутбука так и не идет, то стоит проверить другие, менее очевидные варианты. Например, уточнить, не подключали ли к ноутбуку внешний монитор. Не исключено, что не сработало автоматическое переключение на встроенный дисплей, после отключения внешнего. Также причиной может быть кнопка, которая отключает подсветку, а у некоторых моделей и сам экран ноутбука, при закрывании крышки. Иногда он западает или «залипает» и не дает сигналу идти на матрицу монитора. Как вариант, из строя может выйти предохранитель питания матрицы.

Если же при подключении внешнего монитора ничего не происходит, то это почти наверняка вина видеокарты. Выход тут один – замена видеочипа в ноутбуке, а, так как у некоторых моделей он является неотъемлемой частью материнки, то возможно придется заменить материнскую плату ноутбука Можно, конечно, попробовать прогреть контакты «феном», но шансы на успех не велики. Особенно, если видеокарта не подает вообще никаких признаков жизни.

Бывает, что изображения нет, но дисплей не темный, а, при включении, становится молочно-белым. В этом случае, скорее всего, проблема в контактах либо в шлейфе матрицы монитора. Лучше всего её просто заменить, так как элемент это не очень дорогой, но довольно хрупкий.

Очень плохо видно

Если изображение есть и оно корректное, но очень темное и тусклое, то, скорее всего, проблема не в самой матрице, а в лампах подсветки. С ней могут возникать самые разнообразные проблемы. Она может элементарно сгореть сама, может замкнуть на корпус или иметь плохой контакт, ей может не хватать питания из-за неполадок в инверторе (преобразователе напряжения) матрицы ноутбука, и так далее. Чтобы понять, что случилось с данной, конкретной матрицей – нужно поочередно протестировать всю цепь. Кроме того, лампа может оказаться отключенной из-за неполадок к той же кнопке, которая отключает питание дисплея при закрывании ноутбука. У разных моделей эта кнопка располагается в различных местах, специалисты с техническим писанием модели всегда могут её найти. Залипание, старение механизма или брак при производстве вполне могут вывести её из строя, из-за чего лампы подсветки не будут включаться.

Изображение с дефектами

Если картинка доходит до монитора, но имеет дефекты, полосы, пропадания, пятна и так далее, то причин у этого может быть также несколько. Чтобы определить источник проблем, нужно поочередно проверить все части, которые могут эти дефекты вызывать. Для этого сначала подключаем внешний монитор и проверяем таким образом работу видеокарты. Она может иметь внутренние проблемы или слабые контакты. Если недостаточные контакты можно попробовать восстановить, прогрев их специальным «феном» или даже выпаяв чип на специальном стенде и впаяв его на место, то внутренние неполадки видеокарты потребуют её замены. Важно знать, что перепаять видеокарту в домашних условиях невозможно, а шанс успеха перепайки – примерно 50 на 50%, в лучшем случае 70 на 30%.

Если видеокарта дает нормальное изображение на внешний монитор, то неполадки с изображением могут быть вызваны дефектами шлейфа матрицы ноутбука. Об этом могут свидетельствовать широкие вертикальные полосы на экране или частичное пропадание изображения при нажатии на отдельные фрагменты монитора. Шлейф – это довольно хрупкий и капризный элемент, к тому же вовсе не самый дорогой из элементов ноутбука. Поэтому, при его неисправности, лучше заменить весь шлейф, предварительно проверив контакты (проблема может быть и в них).

В конце стоит сказать, что в этой статье перечислялись лишь некоторые из неисправностей, которые могут вызвать полное или частичное пропадание изображения. Причем речь не шла о таких очевидных причинах, как заметное физическое повреждение экрана или оторванный контакт.

В данной статье мы поговорим о таком неприятном симптоме для любого ноутбука, как . Причем лампочки при этом могут гореть и даже будет крутиться кулер. А вот на экране изображения не будет.

Сейчас вы узнаете что делать при попадании в подобную ситуацию, чтобы попытаться вернуть ноутбук к жизни самостоятельно в домашних условиях.

И так, в наличии имеется телевизор Philips с диагональю 37дюймов. Сдохло несколько ламп подсветки и инвертор, для тех, кто не знает, как они выглядят вот фото из гугла.

Для того, чтобы заменить подсветку нам нужно разобрать матрицу вот до такого состояния (прошу прощения за качество фото, делал это еще в 2014 году, если память не изменяет)

После чего берем обычную LED ленту (наивный я был, объясню позже почему) и проклеиваем ее вдоль матрицы. Для начала я взял 10 метров ленты белого, холодного свечения.

Включаем ее и проверяем. Были проблемы с тем, что если подключить ее последовательно все 10 метров, то к концу ленты, да даже к средине она начинала затухать, чтобы это исправить, пришлось запараллелить все линейки между собой. После этого яркость выровнялась

Но как выяснилось после сборки, этого мало, и на изображении присутствовали темные полосы. Пришлось все разобрать и добавить еще 10 метров. Итого: 20

Собираем до конца телевизор и включаем

ps: На случай, если пост вылезет в горячее, всем кому интересна подобная тематика вступайте в наше сообщество на ПИКАБУ http://pikabu.ru/community/Remont
