Паечный и коннекторный

Соединение осуществляется двумя известными нам способами: пайкой и пластиковыми съёмными коннекторами.

Пайка ленты дешевле и надёжнее, чем любой другой метод. На подготовленной заранее ленте, разрезанной в определённом для этого месте и зачищенной в местах припоя, обнажаются два контакта, к которым и будут припаиваться провода или соединяться непосредственно две ленты.

Линия разреза светодиодной ленты для спайки

Если это разноцветная лента RGB, то здесь будет 4 контакта. Для пайки рекомендуют брать многожильные разноцветные гибкие провода около 0,75–0,8 мм в диаметре. Для каждого цвета необходимо брать провод с таким же цветом изоляции, а для общего вывода выбирается любой невостребованный цвет.

Читайте также:  Какой выбрать правила нанесения

Для бесцветной LED-ленты берутся провода 2-х цветов, но для плюса и минуса предполагается свой цвет. Это необходимо делать для того, чтобы случайно не перепутать полюса (+ и -).

Платы LED-лент очень компактны, поэтому всё расположено рядом друг с другом. Сами светодиоды и дорожки имеют большую степень чувствительности к высокой температуре: дорожки могут просто отслоиться, а диоды потерять большую часть своей «жизненной энергии». При высоких паечных температурах происходит нарушение кристаллической структуры диодов, в результате чего светодиоды будут быстро выходить из строя. Поэтому пайка должна осуществляться только тонким паяльником с мощностью от 25 до 60 Вт и не больше пары секунд. Для пайки требуется убрать всего 5 мм оболочки на кончиках проводов, а чтобы они крепче припаивались к контактам на ленте, надо обязательно эти кончики хорошо залудить. Также нам нужна будет ещё и канифоль с тонким припоем.

Сращивать ленту рекомендуется только до 5 метров, так как сечение дорожек на ней достаточно маленькое, и если лента будет длиннее, то произойдёт снижение напряжения на них. В принципе, ничего страшного не будет, но светодиоды на самом конце светодиодной ленты не смогут светиться на 100% яркости.

Соединение коннекторами LED-лент также является одним из способов, при котором нет необходимости паять контакты. Коннекторы представляют собой небольшие пластиковые зажимы и бывают для обычных и для разноцветных лент на два и четыре контакта.

Пластиковые коннекторы для быстрого соединения светодиодных лент

Иногда бывают случаи, когда LED-ленту приходится соединять в неудобных положениях, когда спаять её просто невозможно и тогда на помощь приходят именно коннекторы. С помощью защёлки на корпусе контакты надёжно зажимаются, и происходит соединение ленты механическим способом. Он является наиболее доступным, простым и лёгким. Но для такого типа соединения, так же как и для всех подобных соединений, предполагается переходное сопротивление, а также не исключается и вероятность процесса окисления. Таким образом, можно сказать, что пайка является самым лучшим типом соединения, хотя и более сложным, а также требует от человека определённого опыта работы с миниатюрными элементами.

Что потребуется для пайки?

Кроме паяльника, для пайки нужен припой (можно применить стандартный – 40-й, в котором 40% свинца, остальное – олово). Понадобятся также канифоль и паяльный флюс. Вместо флюса можно использовать лимонную кислоту. В эпоху СССР был распространён хлористый цинк – особая паяльная соль, благодаря которой лужение проводников выполнялось за секунду-две: припой почти моментально растекался по свежезачищенной меди.

Чтобы не перегреть контакты, используйте паяльник с мощностью 20 или 40 Вт. Стоваттный паяльник мгновенно перегревает дорожки на печатной плате и светодиоды – им паяют толстые провода и проволоку, а не тонкие дорожки и проводки.

Особенности подсоединения светодиодной ленты к блоку питания

Напрямую подключение светодиодной ленты к 220В без блока питания невозможно. Исключение – светотехническая продукция, производимая специально под работу с электросетью 220 В. Но большинство лент, представленных сегодня на рынке, требуют питания 12 В. Реже встречаются модели на 24, 36 В. Энергия от электросети предполагает наличие 220 В переменного напряжения. Если подключить напрямую, полоса просто сгорит. Напряжение надо понижать. Предотвратить это и призваны блоки питания (БП). Они преобразуют напряжение 220 В в 12 В (24 В, 36 В), обеспечивая тем самым возможность безопасного и надежного подсоединения.

Обратите внимание: разрезать светодиодную ленту в процессе монтажа можно только по намеченным линиям. Конструктивно она состоит из цепочки трех последовательно соединенных кристаллов. И если ее разорвать, то изделие просто не будет работать. Чтобы исключить такие неприятности в процессе монтажа производители светотехнической продукции наносят на полосу соответствующие метки, по которым ее можно разрезать безопасно. В этом случае каждый отдельный отрезок будет работать, как полноценное изделие.

Как подключить провода к светодиодной ленте без пайки

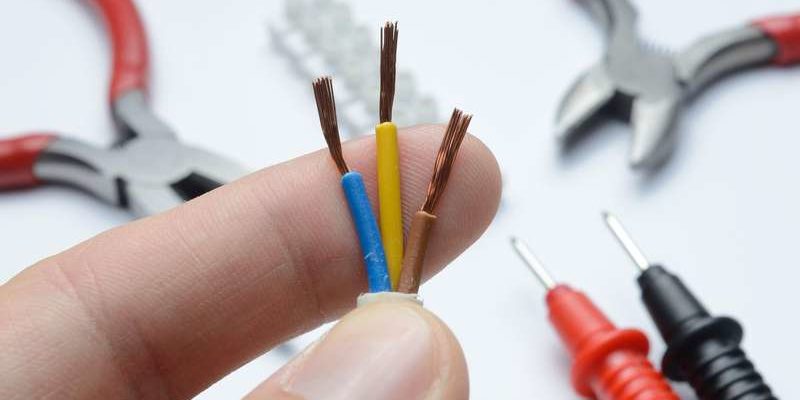

Прежде, чем подключить блок питания к светодиодной ленте надо подобрать соответствующий кабель. Провода, сечением 1,5 мм2
будет вполне достаточно. Кабеля одной стороной подсоединяются к клеммам полосы согласно схеме, нанесенной на ее поверхность. Второй стороной их необходимо подвести к блоку питания. В процессе подсоединения преимущественно применяются методом пайки. Также следует подключить сам блок к электросети 220 В. Здесь рекомендуется использовать 3 провода:

  • Коричневый – фазный.
  • Синий – нулевой.
  • Желтый – заземление.

Питание светотехнического изделия обеспечивается двумя кабелями: красным (+) и черным (-).

На БП предусмотрен винт регулировки. Его поворот позволяет корректировать уровень напряжения на выходе (то, которое будет идти на ленту). Теперь следует подсоединить мультиметр. Он позволит установить имеющийся уровень выходного напряжения. Теперь надо задать значение 12 В (или 24 В, 36 В, если применяется изделие с подобными характеристиками). Более высокий показатель приведет к существенному сокращению срока работы изделия, а более низкий – уменьшит яркость свечения.

Наиболее элементарная схема подключения блока питания к светодиодной ленте – параллельное подключение отдельных участков. Но она подходит только для работы с небольшими по длине участками. В случае применения более мощных модификаций эту схему использовать нельзя. На конечных участках цепи будет уменьшаться яркость светового потока, а у разноцветных моделей – меняться оттенок свечения. Исключить подобное явление можно путем двустороннего подключения полосы к БП.

В любом случае, подсоединение к одному блоку изделия, длиной выше 5 м (ленты выпускаются на рынок в стандартных бобинах длиной по 5 м) не представляется возможным. Это наибольшая длина, способная обеспечить максимально корректную работу токопроводящих дорожек. В случае, когда требуемая длина светотехнической конструкции окажется свыше 5 м, в систему рекомендуется включать еще один блок питания.

Как подключить провода к светодиодной ленте без пайки

Используем коннекторы

Коннекторы — это пластиковые элементы, представляющие собой зажимы с контактами внутри. Выпускаются специальные разновидности, соответствующие ширине и прочим особенностям все видов ЛЕД лент. Работа с ними дает возможность подключить светодиодную ленту без пайки.  Процедура проста и не занимает много времени. Для того, чтобы произвести соединение, необходимо сначала подготовить контакты. Многие светильники имеют защитный силиконовый слой, который надо аккуратно удалить

Для этого ленту в нужном месте осторожно надрезают острым лезвием, а затем отслаивают защитный слой по направлению от торца к месту надреза

Важно сохранить подложку в целости и не разрушить медные токопроводящие дорожки

Соединитель представляет собой род защелки с контактами на внутренней поверхности. Порядок действий:

  • подготовленный к соединению конец светодиодной ленты вставляют в специальное гнездо так, чтобы ее контактные площадки оказались совмещены с медными пластинками коннектора;
  • пластинки на ленте подсовывают под металлические «усики» соединительного элемента;
  • верхнюю крышку защелкивают, плотно прижимая контакты между собой. Это делается быстро и обеспечивает достаточно надежное соединение.

Существуют две разновидности коннекторов:

  • проводные
  • беспроводные

Рассмотрим их внимательнее.

Проводной коннектор

Проводные (их иначе называют гибкими) коннекторы используются в участках, требующих изгиба светодиодной ленты. Они позволяют получить небольшой зазор в светящейся полосе, благодаря которому можно сделать рисунок в виде параллельных линий или установить подсветку на поверхностях сложной формы. Внешне проводные коннекторы представляют собой два соединительных элемента, связанные между собой проводами длиной 20 см. существуют два вида гибких коннекторов:

  • двусторонние (соединительные);
  • односторонние (выводные).

Первые (соединительные) используются для прямого соединения между собой отдельных участков светодиодной ленты в местах перехода плоскостей, точках изгиба или поворота опорных конструкций. Вторые (выводные) применяются для подключения светильника к источникам питания.

Коннектор беспроводной для соединения встык

Беспроводные коннекторы используются там, где необходимо обеспечить минимальный зазор между участками. Внешне они напоминают клипсы, изготовленные так, чтобы можно было с противоположных сторон вставить контактные площадки ленты с минимальным зазором. Размер этих элементов рассчитан таким образом, что соединенные куски выглядят практически единым целым. Существует два вида беспроводных коннекторов:

  • прямой. Используется для увеличения длины подсветки (например, для соединения встык нескольких отдельных кусков);
  • угловой. Этот тип соединителя позволяет изменить направление светильника при изменении опорной плоскости. Как правило, производится поворот на 90°.

Существуют также коннекторы для одноцветных и RGB конструкций, обладающие разным количеством контактов (соответственно, 2 и 4 штуки в одном корпусе). Принцип действия беспроводных коннекторов ничем не отличается от гибких элементов, а порядок подключения соединения полностью аналогичен способу использования проводных соединителей.

Блок питания с открытым проводом

Блок питания с открытым проводом обычно является водонепроницаемым блоком питания.

Светодиодная лента имеет открытые провода

Вы можете соединить провода от светодиодной ленты с кабелями от блока питания.

Скрутите два красных провода вместе, затем закройте и затяните гайку. То же самое касается черного провода.

Обратите внимание, что вам необходимо убедиться, что красный провод подключен к красному проводу, а черный провод подключен к черному проводу. При неправильном подключении светодиодная лента работать не будет.

Как подключить провода к светодиодной ленте без пайки

подключите светодиодную ленту к блоку питания с помощью проволочных гаек

Другой вариант заключается в том, что вы можете соединить провода с помощью беспаечного разъема.

Светодиодная лента без проводов после резки

Для светодиодных лент без проводов вы можете припаять провода к светодиодной ленте или использовать без пайки. разъемы для светодиодных лент. Затем используйте метод, описанный выше, чтобы подключить светодиодную ленту к источнику питания.

Как соединить светодиодную ленту коннекторами

Светодиодные ленты — одноцветные и разноцветные, очень красивые и эффектные, поэтому их можно часто увидеть во многих местах. При выборе способа соединения необходимо в первую очередь руководствоваться факторам, при которых будет использоваться светодиодная лента, а также понять, что вы хотите получить в итоге. Если вам необходимо хорошее и качественное соединение на долгое время, то необходимо постараться использовать способ пайки, так как он более надёжный и прочный. Но если такой возможности нет, то коннекторы всегда придут вам на помощь и также смогут качественно соединить отрезки лент.

Полезные советы

Если говорить о полезных советах и рекомендациях, то следует сказать о следующих моментах.

  • Рассматриваемое устройство нельзя назвать максимально надежным, поэтому лучше всего производить его установку с учетом того, что может произойти обрыв и его придется демонтировать для ремонта.
  • На обратной стороне приспособления присутствует липкий слой с защитной пленкой, что является съемной. Для закрепления ленты в выбранном месте требуется просто убрать пленку и сильно прижать изделие к тому месту, где его планируется закрепить. Если поверхность будет не ровной, а, скажем, шероховатой, то пленка будет плохо прилипать и со временем отпадет. Поэтому, чтобы было надежнее, можно заранее приклеить на место монтажа ленты полосу двухстороннего скотча, после чего прикреплять саму ленту.
  • Существуют специальные профили, выполненные из алюминия. Их на поверхность крепят при помощи саморезов, после чего на него приклеивают ленту. Такой профиль также комплектуется пластиковым рассеивателем, что позволяет скрывать светодиоды и делать поток света более равномерным. Правда, цена таких профилей больше, чем стоит сама лента. Поэтому будет проще воспользоваться самым обычным пластиковым уголком, что крепится на поверхность простыми жидкими гвоздями.
  • Если требуется сделать подсветку натяжного либо простого потолка, то лучше всего будет скрыть ленту за багетом, плинтусом либо молдингом.
  • Если собираетесь применять мощный блок питания, то следует учесть, что их часто оснащают кулерами для охлаждения. И во время работы они издают некоторый шум, который может создавать определенный дискомфорт. Этот момент следует учитывать при монтаже в различных комнатах или помещениях, где могут находиться люди, очень чувствительные к этому моменту.

О том, как правильно паять светодиодную ленту, вы можете узнать из видео ниже.

Для чего необходимо соединять светодиодные ленты?

В основе LED-ленты лежит гибкая полоска, по всей длине которой через определённые равные промежутки размещены световые диоды. Соединяются они специальной последовательной цепью, идущей по электрическим гибким дорожкам. Они позволяют ленту разрезать на одинаковые куски, кратные трём по числу диодов. На каждой диодной ленте есть разметка для разреза, а рядом расположены небольшие площадки «пятачки» для подсоединения проводов.

Как подключить провода к светодиодной ленте без пайки

Красивая светодиодная лента в катушке

С обратной стороны диодной ленты приклеена липкая лента с защитной плёнкой, с помощью которой можно фиксировать её практически на любую поверхность.

На сегодняшний день существует большое количество различных видов светодиодных лент, которые отличаются по типу свечения, цветовым характеристикам, а также по числу светодиодов, находящихся на 1 метре ленты.

Но так как LED-ленты продаются по 5 метров в одной катушке, то зачастую этой длины бывает недостаточно для того, чтобы создать необходимую фигуру из ленты, разместить её непрерывным украшением фасада магазина или другого объекта. Поэтому приходится её наращивать, то есть удлинять на необходимое количество метров или даже сантиметров. С помощью ленты из светодиодов можно украшать подвесные потолки, аквариумы, арки и т. д. Светодиоды могут быть расположены ленте в один или в два ряда, покрываются они специальным покрытием для защиты от влаги, но могут быть и без неё.

Как подключить провода к светодиодной ленте без пайки

Светодиодная лента с двумя рядами диодов

Питаются LED-ленты от сети в 12 или 24 В, поэтому при их покупке необходимо обзавестись трансформатором, понижающим напряжение.

Как припаивать?

Обрабатываемый стык – двух деталей, или детали и провода, или двух проводов – должен быть предварительно покрыт флюсом. Без флюса нанести припой даже на свежую медь затруднительно, что чревато перегревом светодиода, дорожки платы или провода.

Общий принцип любой пайки – нагретый до нужной температуры (часто это 250-300 градусов) паяльник опускается в припой, где его жало набирает одну или несколько капель сплава. Затем он погружается на небольшую глубину в канифоль. Температура должна быть такой, чтобы канифоль кипела на конце жала – а не тут же сгорала, разбрызгиваясь при этом. Нормально нагретый паяльник быстро плавит припой – он превращает канифоль в пар, а не дым.

При пайке соблюдайте полярность источника питания. Присоединённая «задом наперёд» (пользователь перепутал при пайке «плюс» и «минус») лента не будет светиться – светодиод, как и любой диод, заперт и не пропускает ток, при котором он светился бы. Встречно-параллельно включённые светоленты используются при внешнем дизайне (экстерьере) зданий, построек и сооружений, где их можно питать переменным током. Полярность подключения светолент при питании их переменным током неважна. Поскольку люди находятся на улице значительно меньше, чем в помещениях, мерцающий свет не так критичен для человеческого глаза. Внутри, на объекте, где человек долго, несколько часов или весь день кропотливо трудится, мерцающее с частотой 50 герц освещение способно утомить глаза уже за час-другой. А это значит, что внутри помещений светоленты питаются уже постоянным током, что вынуждает пользователя соблюдать полярность комплектующих светильника при пайке.

Для готовой светоленты зачастую применяют поставляемые в комплекте штатные клеммы и клеммники, что позволяет легко заменить провода, саму ленту или драйвер питания, не разбирая всю подсистему. Клеммы и клеммники могут соединяться с проводами методом пайки, обжима (с помощью специального обжимного инструмента) либо на винтовых соединениях. В результате система обретёт законченный вид. Но и для исключительно паяной проводки качество работы светоленты ничуть не пострадает. Во всех случаях сборки и установки световых изделий требуется некоторый навык, позволяющий собрать, прикрепить и подключить их быстро и качественно.

Как паять светодиодную ленту советы от профессионала

Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

Что нужно для пайки

Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

Внешний вид паяльной станции с феном

Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

Составим список, что нам нужно:

  • Паяльник 20-40 Вт или паяльную станцию.
  • Припой.
  • Универсальный монтажный держатель (по возможности).
  • Кусачки.
  • Ножницы.
  • Ножик (для зачистки контактов).
  • Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
  • Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

Готовим паяльник

Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

Спаиваем в месте разреза «по ножницам»

Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

  • Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
  • Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
  • При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
  • Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
  • Проверить качество пайки (как это сделать сказано ниже в статье)
  • Изолировать при помощи изоленты и термоусадки.

Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

Можно ли подключить несколько светодиодных лент к одному блоку питания светодиодов?

Да, вы можете подключить несколько светодиодных лент к одному и тому же источнику питания, но вам необходимо убедиться, что 80% мощности источника питания превышает общую мощность светодиодных лент.

При последовательном соединении нескольких светодиодных лент может возникнуть проблема с падением напряжения, и чем дальше светодиодные ленты от блока питания, тем тусклее они будут.

Подробнее о падении напряжения можно прочитать Что такое падение напряжения на светодиодной ленте?

Непостоянная яркость светодиодных лент недопустима. Чтобы обойти это, вы можете подключить несколько светодиодных лент к блоку питания параллельно.

data:text/html;https://www.youtube.com/embed/-_Vv9J2sgLg?feature=oembed&autoplay=1;base64,PGJvZHkgc3R5bGU9J3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7bWFyZ2luOjA7cGFkZGluZzowO2JhY2tncm91bmQ6dXJsKGh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpLy1fVnY5SjJzZ0xnLzAuanBnKSBjZW50ZXIvMTAwJSBuby1yZXBlYXQnPjxzdHlsZT5ib2R5ey0tYnRuQmFja2dyb3VuZDpyZ2JhKDAsMCwwLC42NSk7fWJvZHk6aG92ZXJ7LS1idG5CYWNrZ3JvdW5kOnJnYmEoMCwwLDApO2N1cnNvcjpwb2ludGVyO30jcGxheUJ0bntkaXNwbGF5OmZsZXg7YWxpZ24taXRlbXM6Y2VudGVyO2p1c3RpZnktY29udGVudDpjZW50ZXI7Y2xlYXI6Ym90aDt3aWR0aDoxMDBweDtoZWlnaHQ6NzBweDtsaW5lLWhlaWdodDo3MHB4O2ZvbnQtc2l6ZTo0NXB4O2JhY2tncm91bmQ6dmFyKC0tYnRuQmFja2dyb3VuZCk7dGV4dC1hbGlnbjpjZW50ZXI7Y29sb3I6I2ZmZjtib3JkZXItcmFkaXVzOjE4cHg7dmVydGljYWwtYWxpZ246bWlkZGxlO3Bvc2l0aW9uOmFic29sdXRlO3RvcDo1MCU7bGVmdDo1MCU7bWFyZ2luLWxlZnQ6LTUwcHg7bWFyZ2luLXRvcDotMzVweH0jcGxheUFycm93e3dpZHRoOjA7aGVpZ2h0OjA7Ym9yZGVyLXRvcDoxNXB4IHNvbGlkIHRyYW5zcGFyZW50O2JvcmRlci1ib3R0b206MTVweCBzb2xpZCB0cmFuc3BhcmVudDtib3JkZXItbGVmdDoyNXB4IHNvbGlkICNmZmY7fTwvc3R5bGU+PGRpdiBpZD0ncGxheUJ0bic+PGRpdiBpZD0ncGxheUFycm93Jz48L2Rpdj48L2Rpdj48c2NyaXB0PmRvY3VtZW50LmJvZHkuYWRkRXZlbnRMaXN0ZW5lcignY2xpY2snLCBmdW5jdGlvbigpe3dpbmRvdy5wYXJlbnQucG9zdE1lc3NhZ2Uoe2FjdGlvbjogJ3BsYXlCdG5DbGlja2VkJ30sICcqJyk7fSk7PC9zY3JpcHQ+PC9ib2R5Pg==

Как запитать светодиодную ленту?

Как подключить провода к светодиодной ленте без пайки

Знать, как запитать светодиодную ленту, необходимо всем, кто решил купить подобные осветительные приборы. Необходимо обязательно разобраться, чем можно питать LED-ленты 220 и 12 вольт дома. А также следует выяснить, как запитать диодные ленты батарейками, и какие еще способы подпитки током можно применять.

Как соединить с электрической сетью?

Подсоединение лент со светодиодными элементами к бытовым электросетям на 220 вольт может производиться двумя способами. Речь идет о паечной и коннекторной методиках. Пайка оказывается существенно дешевле и притом заметно надежнее, чем монтаж с применением коннекторов. Но зато коннекторные элементы существенно проще. Если лента рассчитана на 1 цвет свечения, соединительные узлы должны иметь 2 крепежных элемента; цветные светильники совместимы только с 4-конечными изделиями.

Коннекторы нужны прежде всего там, где пайка невозможна, или при необходимости изогнуть светодиодную ленту под определенным углом. Однако специалисты подчеркивают, что лучше все же всегда использовать паяльник проверенного образца. Паяльник должен иметь нетолстое сравнительно жало. Очень важна точная регулировка температуры. Дополнительно понадобятся:

  • скотч двустороннего образца;
  • качественные провода для подключения ленты к источнику питания и соединения его самого с электросетью;
  • иногда — выключатель либо розетка.

Трудности работы с паяльником вполне преодолимы. На рабочей поверхности и вокруг нее не должно быть никаких легко загорающихся предметов. Эта поверхность должна быть твердой и идеально плоской; потом подбирают паяльник и готовят его. Желательно очистить инструмент. Для этого применяют наждак либо металлическую щетку. Загрязнения, оставшиеся после такой обработки, можно удалить при необходимости тряпок либо губок.

Двусторонний скотч призван зажать ленту так, чтобы исключить ее хаотическое перемещение. Но иногда применяют другие удерживающие решения. Важно: пользоваться тисками нельзя — они могут повредить ленту. Провода очищают и снимают изоляцию. Перед этим обрезают ленту в определенной точке; там на производстве делают пометку с изображением ножниц.

Присоединение возможно только при строгом соблюдении полярности. Потом прочищают контакты на ленте, на открытые места наносят немного припоя. Кабели следует припаять в паре мест. Эти места сгибают под прямым углом в различные стороны.

Подвергшиеся пайке места изолируют особой термоусадочной трубкой; канифоль не следует зачищать.

Подключение к 220 вольтам возможно исключительно при помощи блока питания. Простейший его вариант — провод, заменяющий диодный мост. Если величина ленты больше 5 м, подключение должно идти строго параллельно. Отказ от блока питания часто провоцирует ускоренный выход частей коммуникации из строя. Вредное мерцание при этом также неизбежно.

Но польза от блока питания есть еще в одном моменте. Его использование позволяет подключать сразу весь контур. Больше нет необходимости протягивать провода к каждому светящемуся сегменту отдельно. Это и проще, и надежнее, и даже эстетичнее (нет пучка переплетенных проводов). Главное базовое требование — расчет блока питания на необходимые параметры.

Коннекторы для светодиодной ленты

Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.

При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.

Виды коннекторов для светодиодных лент по типу фиксации ленты:

Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.

С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.

Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.

Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.

Угловые вставки для соединения светодиодных лент под углом

Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.

Можно ли разрезать светодиодную ленту в любом месте?

Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.

Можно ли соединить светодиодные ленты?

Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.

Есть ли возможность соединить светодиодные ленты без пайки?

Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.

Что нужно знать

Не соединяйте каплей припоя – он довольно хрупкий и при малейших деформациях лопнет. Стыковое соединение можно выполнять куском провода. На фото два куска ленты спаяны тоненькой проволокой, наподобие той, что в витой паре.

Существует более экзотический вариант пайки, при котором две ленты паяются внахлест. Лента зачищается с обеих сторон, а затем стыкуются нижняя контактная дорожка одного куска, с пятаком другого.

Описанный выше вариант пайки — плохое решение. Во-первых соединение хрупкое и ничем не усиленное. Во-вторых при сквозной пайке лента сильно прогревается, что чревато ее выходом из строя.

Предпочтительнее использовать пайку, так как она дешевле и обеспечивает надежный контакт, но быстрее использовать коннекторы. Они помогут сэкономить время при монтаже и последующем ремонте крупных декоративных или осветительных светодиодных систем!

Оцените, пожалуйста, статью. Мы старались:)

Как соединить две ленты между собой?

Следует сказать, что существует возможность присоединить 2 ленты друг к другу разными способами. Это можно сделать при помощи пайки, а также без ее использования. Рассмотрим оба варианта такого типа соединения и проанализируем достоинства и недостатки каждого их этих методов.

С помощью пайки

Если говорить о методе с применением пайки, то в этом случае соединять диодную ленту можно беспроводным способом либо с использованием провода. Если был выбран беспроводной метод пайки, то реализуется он по следующему алгоритму.

  • Сначала требуется произвести подготовку к работе паяльника. Хорошо, если в нем присутствует регулировка температуры. В таком случае требуется выставить его нагрев до 350 градусов по Цельсию. Если же функции регулировки нет, то следует внимательно контролировать устройство, чтобы оно не нагревалось больше указанного уровня температуры. В противном случае может произойти поломка всей ленты.
  • Лучше всего будет применить припой потоньше с канифолью. Перед началом работы кончик паяльника следует очистить от следов старой канифоли, а также от нагара с применением щетки из металла. Потом жало требуется протереть увлажненной губкой.
  • Чтобы нить светодиодов не ездила в разные стороны во время работы, ее следует зафиксировать на поверхности при помощи липкой ленты.
  • Кончики кусков ленты требуется хорошо зачистить, предварительно убрал покрытие из силикона. От него должны быть зачищены все контакты, иначе произвести работы правильно будет попросту невозможно. Все манипуляции лучше проводить острым канцелярским ножом.
  • Контакты на обоих кусках следует хорошо залужить тончайшим слоем припоя.
  • Лучше производить стыковку внахлест, немного накладывая части одну на другую. Надежно спаиваем все точки соединения, чтобы припой расплавился полностью, после чего следует дать ленте немного высохнуть.
  • Когда все подсохло, можно подключить нить к 220 В сети. Если все было сделано правильно, то все светодиоды будут гореть. Но если света нет, присутствуют дым и искры – где-то в пайке была допущена ошибка.
  • Если все сделано верно, то участки стыка требуется хорошо заизолировать.

Если было решено использовать провод, то алгоритм тут будет аналогичным при первых 4 шагах. А вот далее потребуется кабель. Лучше всего применить изделие из меди с диаметром 0,8 миллиметра. Самое важное, чтобы сечение было аналогичным. Минимальная его длина должна быть не менее 10 миллиметров.

  • Сначала необходимо убрать с изделия покрытие и провести залуживание концов. После этого контакты на частях ленты требуется совместить вместе и каждый из кончиков соединительного провода припаять к контактной паре.
  • Далее провода следует загнуть под 90-градусным углом, после чего припаять к контактам ленты LED.
  • Когда все немного просохнет, устройство можно включить в сеть и проверить, все ли хорошо. Провода остается качественно заизолировать и надеть термоусадочную трубку для хорошей защиты.

После этого такую ленту можно установить в любом месте.

Кстати, место, где осуществлялась пайка, можно расположить в углу, чтобы в какой-то мере снизить вероятность воздействия на это место.

Без пайки

Если решено по каким-то причинам обойтись без паяльника, то соединение отдельных LED-лент между собой можно осуществить с помощью коннекторов. Так называются спецприспособления, имеющие пару гнезд. Их применяют для соединения одножильных проводов из меди. Каждое гнездо оснащено специальным механизмом, что позволяет крепко и надежно прижимать концы проводников LED-лент, объединяя жилы в единую электроцепь.

Алгоритм соединения таким методом диодной ленты будет следующим.

  • Каждую ленту требуется разделить перфорацией либо маркером на одинаковые куски по 5 сантиметров. Разрез можно будет делать только в намеченных местах. Также именно тут лучше всего осуществлять зачистку проводниковых жил цепи.
  • Каждое коннекторное гнездо предназначается, чтобы закрепить там кончик ленты. Но перед ее соединением с коннектором требуется произвести зачистку каждой жилы. Для этого, применяя нож монтажного типа, необходимо с лицевой стороны убрать ламинирующий слой из силикона, а с другой стороны – клеящее покрытие, чтобы обнажить все проводники электроцепи.
  • На коннекторном гнезде требуется приподнять пластину, отвечающую за прижим, после чего установить туда уже подготовленный конец светодиодной ленты прямо по направляющим канавкам.
  • Теперь нужно продвинуть кончик как можно больше вперед, чтобы произошла максимально плотная фиксация и получилось надежное и быстрое соединение. После этого прижимную пластину закрывают.

Точно по такому же принципу соединяют и следующий кусок ленты. Подобный тип соединения имеет как свои сильные стороны, так и минусы. Из преимуществ можно назвать:

  • соединение лент с применением коннекторов осуществляется в течение буквально 1 минуты;
  • если человек не уверен в собственных навыках обращения с паяльником, то в этом случае ошибиться попросту невозможно;
  • есть гарантия того, что коннекторы позволят сформировать максимально надежное соединение всех элементов.

Если говорить о недостатках, то следует назвать следующие факторы.

  • Такой тип соединения не создает видимости единой ленты. То есть речь о том, что между двумя отрезками, что требуется соединить, будет некоторый промежуток. Сам по себе коннектор является парой гнезд, соединенных между собой 1-жильными проводами. Поэтому даже если гнезда концов лент рядом и можно будет расположить, то все равно между сияющими диодами будет заметен промежуток минимум в пару коннекторных гнезд.
  • Перед присоединением дополнительного куска диодной ленты к уже сделанному участку следует убедиться, что блок питания рассчитан на нагрузку, которая будет образоваться. Выход за ее пределы – самая распространенная ошибка при всех методах наращивания длины подобной ленты.

Но именно при коннекторном способе она проявляется чаще, ведь блоки перегреваются и ломаются.

Чем еще можно запитать?

Но иногда подключить светодиодную ленту к обычной сети либо батарейкам бесполезно, или сложно, или невозможно. В туристической, охотничьей, рыболовной практике наиболее практично использование аккумуляторов. Пригодны любые АКБ емкостью 2-100 Ач. Однако потребуется подключать особые соединения. Как это сделать, пишут в инструкциях к аккумуляторам.

В домашних условиях подойдет подключение к компьютерам, ноутбукам. В этом случае нужны обязательно знания как об электрике, так и об электронике. Обычно берут желтый провод из блока питания. Черный заземляющий провод тоже необходим в любом случае.

Все участки, соединяемые с блоками питания, надо оснащать наконечниками НШВИ, чтобы стыковка была максимально надежна; рядовые мастера используют для их установки плоскогубцы, а электрики — специализированный инструмент.

Как запитать светодиодную ленту, смотрите в видео ниже.

Сращивать ленту рекомендуется только до 5 метров, так как сечение дорожек на ней достаточно маленькое, и если лента будет длиннее, то произойдёт снижение напряжения на них. В принципе, ничего страшного не будет, но светодиоды на самом конце светодиодной ленты не смогут светиться на 100% яркости.

Каким образом подключаются диоды

Прежде чем приступать к пайке светодиодов (например, типа SMD), необходимо знать, каким образом они подключаются к схеме или последовательно друг к другу (если речь идет о светодиодных лентах).

Как подключить провода к светодиодной ленте без пайки

Идеальным вариантом для светодиодов является подключение их через стабилизатор тока. При этом следует помнить, что такие стабилизаторы обойдутся несколько дороже, чем единичные светодиоды (например, типа SMD). Это нужно учитывать, при самостоятельной сборке радиоэлектрических приборов.

Для того чтобы запитать светодиоды желтого и красного свечения, зачастую необходимо напряжение в 2,0 В. В то же время для питания светодиодов синего, зеленого и белого цветов — 3,0 В. Разобраться в этом вопросе поможет следующий пример:

  • в наличии имеется батарея на 12 В, а также светодиоды на 0,02 А и 2,0 В;
  • самым простым решением здесь будет подача напряжения в 2,0 В на каждый диод;
  • при этом лишние 10 В необходимо будет погасить при помощи резистора. Его еще часто называют сопротивлением;
  • используя закон Ома, вычисляем величину сопротивления (R = U/I). В результате получаем R = 10,0/0,02 = 500 Ом;
  • также, чтобы уберечь сопротивление от лишнего тепла, необходимо провести расчеты его мощности. В результате получится Р = 10,0 * 0,02 А = 0,2 Вт.

Для большей надежности необходимо брать сопротивление немного большей емкости

Обратите внимание! При увеличении мощности сопротивления естественным образом увеличатся его габаритные размеры. Зная вышеприведенные аспекты, вы сможете правильно подключить светодиоды к батарее , используя для этого резистор

Главное здесь точно соблюдать полярность используемых деталей.

Как сделать подсветку лестницы со светодиодной лентой

Лучше всего убрать светодиодную ленту в профиль с рассеивателем света: так лента будет скрыта и защищена от пыли, а риск зацепиться за нее при ходьбе или переноске вещей будет минимизирован.

Также надо позаботиться о том, чтобы блок питания был размещен там, где его не будут задевать, — под лестницей или ступенью. Степень защиты блока питания от влаги и пыли должна быть не ниже IP44.

Как подключить провода к светодиодной ленте без пайки

Их виды

Реализовываются данные элементы с разными конфигурациями, то есть имеют от одного до трех и более разъемов. Каждый тип предназначен для конкретного светодиодного оборудования, и определяется методом соединения частей. Методы бывают двух видов – жесткий и гибкий. Изготовители светодиодных лент в их конфигурации уже внедряют с двух концов специальные контакты, которые позволяют сразу подсоединить световое оборудование к источнику энергии. Но если ленту разрезать, то вмонтированных заводом-изготовителем контактов не хватает, на помощь дизайнерам приходят качественные коннекторы, которые являются незаменимыми элементами при данных обстоятельствах.

Критерии определения размера провода

Прежде чем определиться, какой размер будет у проводов, прикидывают, какая суммарная мощность будет у готового светильника или светодиодной ленты, какую мощность «потянет» блок питания или драйвер. Наконец, марка кабеля выбирается исходя из представленного на местном рынке электрики ассортимента.

Драйвер иногда размещается на значительном удалении от светоэлементов. Рекламные щиты подсвечиваются на расстоянии в 10 м и более от пускорегулирующего устройства. Вторая область применения такого решения – интерьерный дизайн больших торговых залов, где светолента располагается на потолке или непосредственно под ним, а не рядом с работниками магазина или гипермаркета. Порой напряжение, идущее на вход светоленты, существенно отличается от величины, выдаваемой устройством питания. Вследствие уменьшенного сечения провода и увеличенной длины кабеля ток и напряжение теряются в проводах. С этой точки зрения кабель рассматривается как эквивалентный резистор, иногда достигающий величины от одного до более чем десятка Ом.

Чтобы ток не терялся в проводах, сечение кабеля увеличивается в соответствии с параметрами ленты.

Напряжение 12 вольт более предпочтительно, чем 5 – чем оно выше, тем меньше потери. Этот подход используется в драйверах, выдающих вместо 5 или 12 несколько десятков вольт, а светодиоды соединены в последовательные группы. Ленты на 24 вольта позволяют частично решить проблему потери лишней мощности в проводах, сэкономив при этом на самой меди в кабеле.

Так, для светодиодной панели, набранной из нескольких длинных лент и потребляющей 6 ампер, на 1 м кабеля приходится 0,5 мм2 сечения в каждом из проводов. Чтобы избежать потерь, «минус» соединяют на корпус конструкции (если она тянется далеко – от блока питания до ленты), а «плюс» пускают по отдельному проводу. Такой расчёт используют в автомобилях – здесь вся бортовая сеть предусматривает питание по однопроводным линиям, вторым проводом для которых служит сам кузов (и кабина водителя). Для 10 А это 0,75 мм2, для 14 – 1. Зависимость эта нелинейная: для 15 А используют 1,5 мм2, для 19 – 2, наконец, для 21 – 2,5.

Если речь идёт о питании светолент с рабочим напряжением в 220 вольт, то под конкретный автоматический предохранитель лента выбирается по токовой нагрузке, заметно меньшей, чем ток срабатывания автомата. Однако когда стоит задача сделать выключение форсированным (очень быстрым), то нагрузка от ленты превысит некоторый предел, обозначенный на автомате.

Низковольтным лентам не грозит превышение силы тока. Выбирая кабель, потребитель рассчитывает, что возможное падение питающего напряжения при слишком длинном кабеле будет покрыто почти полностью.

Линия должна оказаться максимально короткой – низкое напряжение требует большего сечения кабеля.

По нагрузке ленты

Мощность ленты равна силе тока, умноженной на питающее напряжение. В идеале 60-ваттная светолента при 12 вольтах потребляет 5 ампер. А значит, не следует её подключать через кабель, чьи провода имеют меньшее сечение. Для бесперебойной работы выбирают наибольший запас прочности – и оставляют дополнительные 15% сечения. Но поскольку найти провода с 0,6 мм2 сечения трудно, сразу увеличивают до 0,75 мм2. Существенное падение напряжения при этом практически исключено.

По мощности блока

Реальная мощностная отдача блока питания или драйвера – значение, заявленное производителем изначально. Оно зависит от схемы и параметров каждой из комплектующих, из которых состоит данное устройство. Кабель, подключаемый к светоленте, не должен по проводимой мощности оказаться меньше, чем суммарная мощность светодиодов и общая мощность драйвера. В противном случае ток на светоленте окажется не весь. Возможен значительный нагрев кабеля – правило Джоуля-Ленца никто не отменял: проводник с током, превышающим его верхний предел, становится как минимум тёплым. Повышенная температура, в свою очередь, ускоряет износ изоляции – она становится хрупкой и со временем растрескивается. Драйвер, работающий с перегрузкой, также существенно нагревается – а это, в свою очередь, ускоряет его собственный износ.

Регулируемые драйверы и стабилизированные источники питания подстраиваются так, чтобы светодиоды (в идеале) нагревались не теплее, чем человеческий палец.

По марке кабеля

Марка кабеля – сведения о его характеристиках, скрытые под специальным шифром. Перед выбором оптимального кабеля потребитель ознакомится с характеристиками каждого из образцов в ассортименте. Лучшим вариантом считаются кабели с проводами многопроволочного плетения – им не страшны лишние сгибания-разгибания в пределах разумного (без резких изгибов). Если всё-таки резкого перегиба не избежать, старайтесь вторично его в том же месте не допустить. Толщина (сечение) сетевого шнура, которым адаптер подключается к осветительной сети 220 В, может не превышать 1 мм2 на каждый провод. Для трёхцветных светодиодов применяют четырёхпроводный (четырёхжильный) кабель.

Напряжение и мощность

Во-первых, вам нужно проверить рабочее напряжение вашей светодиодной ленты, и наиболее распространенное рабочее напряжение составляет 12 В или 24 В. Вы должны убедиться, что рабочее напряжение светодиодной ленты совпадает с выходным напряжением блока питания.

Во-вторых, нужно рассчитать общую мощность светодиодной ленты. Метод расчета заключается в умножении мощности одного метра светодиодной ленты на общее количество метров.

Наконец, в соответствии с принципом 80%, вам нужно убедиться, что 80% мощности блока питания больше или равны общей мощности светодиодной ленты. Это поможет продлить срок службы блока питания.

data:text/html;https://www.youtube.com/embed/Peq15aL1-nI?feature=oembed&autoplay=1;base64,PGJvZHkgc3R5bGU9J3dpZHRoOjEwMCU7aGVpZ2h0OjEwMCU7bWFyZ2luOjA7cGFkZGluZzowO2JhY2tncm91bmQ6dXJsKGh0dHBzOi8vaW1nLnlvdXR1YmUuY29tL3ZpL1BlcTE1YUwxLW5JLzAuanBnKSBjZW50ZXIvMTAwJSBuby1yZXBlYXQnPjxzdHlsZT5ib2R5ey0tYnRuQmFja2dyb3VuZDpyZ2JhKDAsMCwwLC42NSk7fWJvZHk6aG92ZXJ7LS1idG5CYWNrZ3JvdW5kOnJnYmEoMCwwLDApO2N1cnNvcjpwb2ludGVyO30jcGxheUJ0bntkaXNwbGF5OmZsZXg7YWxpZ24taXRlbXM6Y2VudGVyO2p1c3RpZnktY29udGVudDpjZW50ZXI7Y2xlYXI6Ym90aDt3aWR0aDoxMDBweDtoZWlnaHQ6NzBweDtsaW5lLWhlaWdodDo3MHB4O2ZvbnQtc2l6ZTo0NXB4O2JhY2tncm91bmQ6dmFyKC0tYnRuQmFja2dyb3VuZCk7dGV4dC1hbGlnbjpjZW50ZXI7Y29sb3I6I2ZmZjtib3JkZXItcmFkaXVzOjE4cHg7dmVydGljYWwtYWxpZ246bWlkZGxlO3Bvc2l0aW9uOmFic29sdXRlO3RvcDo1MCU7bGVmdDo1MCU7bWFyZ2luLWxlZnQ6LTUwcHg7bWFyZ2luLXRvcDotMzVweH0jcGxheUFycm93e3dpZHRoOjA7aGVpZ2h0OjA7Ym9yZGVyLXRvcDoxNXB4IHNvbGlkIHRyYW5zcGFyZW50O2JvcmRlci1ib3R0b206MTVweCBzb2xpZCB0cmFuc3BhcmVudDtib3JkZXItbGVmdDoyNXB4IHNvbGlkICNmZmY7fTwvc3R5bGU+PGRpdiBpZD0ncGxheUJ0bic+PGRpdiBpZD0ncGxheUFycm93Jz48L2Rpdj48L2Rpdj48c2NyaXB0PmRvY3VtZW50LmJvZHkuYWRkRXZlbnRMaXN0ZW5lcignY2xpY2snLCBmdW5jdGlvbigpe3dpbmRvdy5wYXJlbnQucG9zdE1lc3NhZ2Uoe2FjdGlvbjogJ3BsYXlCdG5DbGlja2VkJ30sICcqJyk7fSk7PC9zY3JpcHQ+PC9ib2R5Pg==

Блок питания с разъемом постоянного тока

Светодиодная лента имеет гнездовой разъем постоянного тока, а блок питания имеет штыревой разъем постоянного тока.

Этот источник питания также называется адаптером питания.

Светодиодная лента с разъемом постоянного тока

Если светодиодная лента имеет гнездо постоянного тока, а блок питания имеет штекер постоянного тока, вам необходимо подключить гнездо постоянного тока и штекер постоянного тока и соединить их.

Светодиодная лента с открытыми проводами

Если светодиодная лента имеет только открытые провода, вам необходимо купить аксессуары, которые преобразуют провода в разъемы постоянного тока, а затем подключают их.

Когда светодиодная лента обрезана, как ее подключить к розетке?

Вы можете подключить светодиодную ленту через беспаечный проводной разъем или припаять гнездовой разъем постоянного тока.

Вилку адаптера питания переменного тока можно вставить в розетку для подачи питания на светодиодные ленты. Что касается небольших проектов, это очень удобно и подходит.

Как соединить светодиодную ленту между собой?

Как подключить провода к светодиодной ленте без пайки

Светодиодные ленты либо ленты LED в наши дни представляют собой довольно популярный метод обустройства подсветки интерьера дома или квартиры. Учитывая, что поверхность такой ленты сзади является самоклеящейся, ее закрепление осуществляется очень быстро и легко. Но часто бывает так, что существует необходимость соединить между собой отрезки одной ленты, либо порванную ленту с другой, либо несколько частей от разных приспособлений подобного типа.

Попытаемся разобраться, как реализуется такая схема подключения, что требуется для этого знать и какие методики соединения таких элементов между собой существуют.

Выбор проводов для светодиодной ленты

Как подключить провода к светодиодной ленте без пайки

Приобрести или собрать светодиодный (LED) светильник мало – нужны ещё и провода, чтобы подвести к диодной сборке электропитание. От того, насколько толстым будет сечение провода, зависит, как далеко от ближайшей розетки или распредкоробки его можно «пробросить».

Как подключить светодиодную ленту к сети

Светодиодные ленты относятся к низковольтным устройствам и работают от напряжения 5, 12, 24 и реже — 36 и 48 В. При подключении напрямую к сети 220 В такое оборудование перегорает.

Для большинства лент, за исключением пятивольтных, подключающихся через USB, нужно докупить блок питания: он выполняет роль трансформатора тока и защищает ленту от скачков напряжения.

Как подключить провода к светодиодной ленте без пайки

При выборе блока питания нужно учесть следующее:

  • Его выходное напряжение должно совпадать с напряжением ленты: 12, 24, 36 или 48 В, оно всегда указывается в характеристиках.
  • Мощность блока питания должна быть выше, чем потребляемая мощность отрезка ленты и подключенных к ней устройств (например, контроллера).

Обратите внимание: мощность в характеристиках светодиодных лент указывают как общую, так и в расчете на 1 м. Например, у этой ленты мощность — 72 Вт, а значит, к ней понадобится блок питания на 100 Вт, если планируете использовать ее целиком.

Если в характеристиках указывается мощность в расчете на 1 м, как в этой модели, или вы планируете разрезать ленту, рассчитать мощность блока питания можно с помощью несложной формулы.

Длину подключаемой к блоку ленты умножаем на потребляемую мощность ленты на метр и к полученному числу прибавляем запас в 10–25 %. Получившийся результат округляем в большую сторону и подбираем блок питания такой же или большей мощности.

Как подключить провода к светодиодной ленте без пайки

Можно подключить несколько светодиодных лент к одному блоку питания, но его мощность не должна быть ниже мощности самих лент, а каждый отрезок не должен быть длиннее 5 м. Если у блока питания в комплекте нет вилки, нужно докупить для него сетевой кабель с вилкой, но не подключать к торчащему из стены кабелю. Для соединения блока и ленты следует брать провод с сечением не менее 0,75 мм², а для пятиметровой светодиодной ленты — от 1,5 мм².

В RGB-лентах для управления режимами работы часто подключается контроллер. В этом случае его мощность также прибавляют к мощности блока питания.

Как подключить провода к светодиодной ленте без пайки

Корпус блока питания может быть выполнен из пластика или алюминия. Последний вариант лучше рассеивает тепло. Для использования на улице блоки питания и контроллеры, как и сами светодиодные ленты, должны быть пыле- и влагозащищенными, например IP67.

Как подключить провода к светодиодной ленте без пайки

Самостоятельно подключать светодиодную ленту стоит, если нужна небольшая локальная подсветка. Для более сложных задач: наружной подсветки фасада дома и строений на участке, создания эффекта парящего потолка или устройства основного освещения при помощи светодиодных лент — лучше обратиться к специалисту.

Оцените статью
Про пайку
Добавить комментарий
