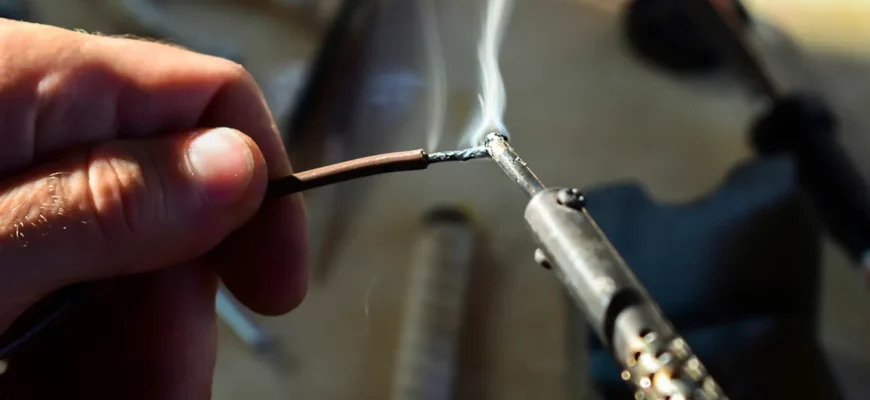

Как правильно паять

В сервисах и электронных мастерских за выполненную работу порой просят немалые деньги. Если у вас есть время и желание, купите паяльник, научитесь им пользоваться, и во многих случаях сможете обойтись без услуг профессионалов.

Что такое пайка

Пайка — это способ соединения элементов с использованием жидкого сплава различных металлов. Когда расплавленный металл стынет, соединение становится крепким и передает электрический ток. Паяльником можно соединять детали из алюминия, меди и других металлов.

Упражнения для начинающих

В любом деле важна практика. Вот несколько упражнений, которые помогут вам освоить пайку:

• Нарежьте много тонких проволочек диаметром около 0,4 мм и спаяйте их в сетку. Наносите равномерные капли припоя на места пересечения проводов. Попробуйте разорвать сетку — если рвется проволока, пайка отличная, если нет — продолжайте тренироваться.
• Попробуйте распаивать и запаивать платы от радиотехники разных форм и размеров — так вы научитесь паять различные элементы.

Качество пайки оценивается по целостности и блеску верхнего слоя, прочности соединения и отсутствию излишков припоя.

Основные принципы и правила

Пайка — процесс соединения металлов в твердом состоянии с помощью припоя. При нагревании припой становится жидким и заполняет зазоры между деталями, образуя прочный шов. Для пайки необходим нагрев. Важно соблюдать правило: T1 < T2 < T3.

Другие условия надежного соединения:

1. Чистота поверхности деталей
2. Правильный подбор припоя
3. Подходящая температура паяльника

Знание этих принципов поможет вам понять, как правильно и эффективно паять паяльником.

Рабочий процесс пайки: паяльник vs. электросварочный аппарат

Работать паяльником проще, чем электросварочным аппаратом. Температура ниже, технология безопаснее. По сути, пайка от сварки отличается тем, что соединяемые поверхности не расплавляются. Технология, в отличие от сварки, позволяет работать с мелкими деталями, много раз соединять-разъединять их, не нарушая размеры.

Как правильно выбрать гайковерт: 10 главных критериев

Шаг за шагом

В качестве примера возьмем оборванный провод, который нужно снова сделать целым:

Подготовка к пайке

Перед тем как приступить к пайке, нужно залудить жало. Лужение — это процесс, при котором поверхность жала покрывают тонким слоем припоя, чтобы оно не окислялось, лучше удерживало припой и в целом паять было приятнее.

Лудить паяльник нужно, даже если он новый. Если паяльником уже работали, его нужно сначала очистить. Можно использовать для этого металлическую губку, если жало никелированное, или напильник, если жало медное. Но не наоборот.

Когда очистите жало до чистого однородного блеска, сразу, пока оно не окислилось, окуните его в канифоль. Не вынимая жало из канифоли, включите паяльник в сеть и подождите, пока канифоль начнет плавиться. Когда появится легкий дым, достаньте припой и начните водить им по жалу, чтобы расплавить. Капните крупную каплю припоя в канифоль и сразу же опустите туда жало, стараясь как бы втереть его в припой. Когда рабочая часть жала начнет блестеть серебряным цветом — можно приступать к паянию.

Простые советы, как научиться паять

Начать, пожалуй, стоит с техники безопасности:

• При работе с мелочевкой при необходимости используйте третью руку. Это приспособление помогает удерживать детали неподвижными в момент пайки, дает возможность избежать неприятных ощущений от горячих проводов. Чтобы не обжечься, также используйте пинцет.
• После пайки с активированными флюсами промойте плату, чтобы остатки кислоты не повредили контакты со временем. Для этого используют растворители, мыльные растворы, спирты в чистом виде и смешанные с бензином. Состав зависит от флюса. Промывать платы не нужно после работы с нейтральными флюсами, но с ними паять сложнее.
• Если купили паяльник и не знаете, как им пользоваться, то после изучения теории желательно попрактиковаться с проводами. Возьмите пару метров тонкого одножильного провода, снимите с него изоляцию, порежьте на куски примерно по 10 см. Из них выложьте решетку и пропаяйте все стыки. Когда она остынет, помните ее хорошенько руками. Посмотрите, что стало с точками пайки. Если они целы — вы отлично справились с задачей.

Как выбрать гравер: 3 ключевых фактора

Подготовка деталей и инструмента

Для начала уделите внимание деталям, которые собираетесь паять. Паяльником займетесь позже.

Подготовка к пайке

При необходимости детали подгоняют друг к другу таким образом, чтобы площадь соприкосновения была оптимальной. Также в подготовительный этап может входить создание шероховатости с помощью крупнозернистой наждачки и обезжиривание поверхностей.

Подготовка паяльника

Если паяльник новый — смело подключайте к электричеству. Начнет дымить, обгорать, металл возле нагревательного элемента потемнеет — ничего страшного. Это нормальная реакция на первый нагрев.

Старый паяльник не спешите включать в розетку. Если образовались наслоения на жале за время предыдущей работы, их нужно убрать. Способ очистки зависит от конструкции инструмента. Медное жало прибора старого образца приводят в порядок с помощью напильника. Наконечник, покрытый на заводе лужением, нельзя очищать таким способом. Технологии чистки теплого никелированного жала:

1. Использование жесткой стороны губки для мытья посуды, посыпанной содой, для холодной чистки.

Чистый паяльник необходимо подвергнуть лужению. Разогреваем его и наносим на жало канифоль или паяльную кислоту, а затем — припой. Канифоль — для меди, кислота — для никелированного покрытия.

Как правильно паять провода

Пайка многожильных проводов

Для пайки медных проводов кислотные флюсы не нужны, можно воспользоваться твердой канифолью. В любом случае удаляем изоляцию с проводов в местах пайки. Для этого желательно использовать стриппер.

Далее возможны варианты:

1. Пайка проводов без лужения.
2. Пайка проводов с применением лужения.

Пайка одножильных проводов и смешанный вариант

Теперь несколько слов о том, как правильно паять одножильные провода. В этом случае лучше выбрать вариант с залуживанием, поскольку прогреть моножилу сложнее.

Если нужно соединить моножилу с многожильным проводом, технология следующая:

1. Сначала залуживаем моножилу.
2. Затем подключаем моножилу к многожильному проводу.

Как паять микросхему

В качестве примера — технология выпаивания и впаивания процессора.

Как паять 8-ножечные микросхемы и еще более мелкие детали? Принцип пайки тот же.

Пайка посуды или емкостей

Иногда возникают ситуации, когда нужно запаять небольшие отверстия, которые появились на поверхности такой домашней утвари как кастрюли либо ведра. Если диаметр появившегося отверстия не превышает отметки в 6 мм, тогда их можно быстро запаять, без применения такого инструмента как паяльник.

Материалы для пайки

При пайке посуды и емкостей используется специальный припой (ПОСво). Необходимо очистить место около отверстия наждачной бумагой, а затем зачистить само отверстие внутри емкости до конусообразной формы. Далее обработать место пайки паяльной кислотой или соляной кислотой.

На дно отверстия следует положить небольшую пластинку, чтобы предотвратить вытекание припоя наружу. Внутрь отверстия помещается небольшое количество припоя и канифоли. Затем припой нагревается направленным источником пламени до полного расплавления.

Для пайки посуды из алюминия следует использовать специальный припой. Для его приготовления необходимо смешать олово с цинком в пропорции 4 к 1, либо можно использовать алюминий вместо цинка в соотношении 99 к 1.

Методы пайки

Пайка представляет собой процесс склейки деталей при помощи припоя, который плавится при низкой температуре. Вместе с припоем используется флюс — вещество, которое помогает растворить оксидный слой на поверхностях для лучшего сцепления припоя.

Флюсы бывают активные и нейтральные. Активные содержат кислоты и растворяют металл, требуют смывки после пайки. Нейтральные флюсы менее эффективны при тяжелом загрязнении.

Применение флюса

Один из классических флюсов — канифоль. После пайки необходимо тщательно очистить место от флюса специальным средством или спиртом. Также существуют гель-флюсы, удобные в использовании и легко удаляемые.

Гель-флюсы состоят из глицерина с канифолью или другими искусственными материалами. Наносят флюс кистью для более удобного контроля и проникновения в труднодоступные места.

Еще одна разновидность флюса — паяльная (ортофосфорная) кислота. Она сильнодействующая и предназначена для тяжелых загрязнений и коррозии, поэтому ее редко используют в домашних условиях. Маленькой капли достаточно для соединения пайкой массивных деталей. Будьте аккуратны во время работы с кислотой: при попадании на руки ничего не будет, но для глаз она опасна.

Дэвид Корнелиус

Для тех, кто только учится паять с нуля, я рекомендовал бы выбрать припой с канифолью в составе, а в качестве флюса — чистую канифоль. Она недорогая и удобная, а когда наберетесь опыта, то сможете перейти на гелевый флюс и паяльную кислоту. Со временем у каждого радиолюбителя появляются свои любимые материалы и стиль пайки. Например, мне нравится работать припоем 60/40 1 мм с флюсом в составе (60/40 — пропорции олова к свинцу, а 1 мм — диаметр проволоки). И еще я до сих пор работаю с канифолью, хоть паяю много лет.

Вне зависимости от того, какой припой или флюс вы выбрали, процесс пайки не меняется. Но детали, которые вы будете паять, по-разному реагируют на припой: некоторые моментально впитывают его, а к другим он с трудом прилипает. Есть материалы, для которых не подойдет обычный припой. Например, для алюминия нужен припой с цинком и другими металлами, для ювелирных изделий — припой с добавками из золота или платины. Обычный припой из олова и свинца подходит для меди и черных металлов: железа, стали или чугуна.

Как правильно припаять провод

Эта статья написана для тех, кто решил заняться пайкой впервые, или имеет небольшой опыт в этой области. На эту тему написано много книг, но, чтобы спаять один или несколько контактов, все аспекты пайки изучать не нужно. Мы рассмотрим наиболее частые поломки бытовой техники и электро или электронных устройств. Например — восстановление обрыва в проводе блока питания или наушников. Объясним основные принципы пайки, чтобы вы могли обеспечить качественное и надежное соединение. В ваших интересах набраться терпения и потратить 8-12 минут своего времени, чтобы в будущем избежать повторного ремонта и сэкономить время и деньги.

Фотография того, как должны быть припаяны провода к блоку питания

Пайка — это процесс соединения двух материалов с помощью металла или сплава-посредника, называемого припоем, для получения неразъёмного соединения деталей с участием межатомных связей. Припой имеет более низкую температуру плавления, чем материал соединяемых деталей. Спаиваемые детали вводятся в соприкосновение, затем в зазор между ними вводится припой и обычно флюс. Место спайки нагревается до температуры плавления припоя и он смачивает поверхности деталей, затем после снятия нагрева припой, остывая, кристаллизуется, образуя соединение. Качество и прочность соединения сильно зависит от смачиваемости припоем соединяемых поверхностей и неподвижности соединения в момент остывания припоя (кристаллизации).

Условия хорошей смачиваемости при спаивания деталей

На качество пайки, в основном, влияет чистота деталей. Соединяемые детали не должны иметь какие-либо загрязнения (жир, масла, окислы и т.п.), которые можно убрать с помощью очистителей типа спирта, бензина или других подходящих для конкретного типа загрязнения. Место спайки должно иметь чистый металлический блеск. Удаления загрязнений (в основном оксидов) можно достичь механическим (абразивные материалы, наждачная бумага, лезвие), и химическим способом (с помощью флюса). Флюс дает дополнительно уменьшение поверхностного натяжения. Удалять загрязнения надо аккуратно, например при пайке светодиодной ленты, слой медной подложки достаточно тонкий и слишком усердная механическая зачистка сточит этот слой в ноль. Можно, конечно, использовать кислотный флюс, он хорошо удаляет оксидную плёнку металла, которой покрываются все металлы на воздухе. Оксиды образуются разной прочности и за разное время в зависимости от вида металла, влажности и температуры. При этом остатки этих активных флюсов (кислотных), как правило, очень коррозийны и требуют тщательного удаления после пайки, иначе место спайки со временем разрушится.

Виды припоя и флюсов, фото некоторых образцов флюса, припоя в виде шариков и проволоки

Мы не будем здесь рассматривать весь спектр флюсов и припоев, а только те, что нужны для соединения обычных медных проводов. При пайке проводов и радиодеталей, в основном, применяются оловянно-свинцовые припои и их принято обозначать в процентном соотношение олова к свинцу (пример ПОС60 — значит 60% олово, остальное свинец). Годятся припои от ПОС40 до ПОС90 — отличаются они температурой плавления и механическими характеристиками (прочностью, пластичностью). Температура плавления ПОС-40 — 238 °C, ПОС-61 — 183 °C, ПОС-90 — 220 °C. Чаще всего используется припой марки ПОС60-63. Самый известный из флюсов — канифоль — из-за своей низкой цены, безопасности (химически нейтральный, не проводящий ток), не требует удаления после пайки, не коррозийный. Хотя его обычно удаляют, чтобы визуально убедится в качестве пайки. Канифоль растворяет окислы меди и олова, применяется в твердом и жидком состояние (растворённая в спирте — флюс СКФ).

Не всегда провода делают из чистой меди, в целях экономии добавляют другие металлы и вещества подешевле. В результате обычная канифоль не обеспечивает хорошей смачиваемости припоем спаиваемых деталей. В этом случае можно применить флюс ЛТИ — он поможет легко спаять оцинкованные контакты, свинец, очищенное железо, нержавеющую сталь, гребенки контактов к платам ARDUINO и т.д., так как в состав входит спирт, канифоль, МАЛАЯ доза кислоты, триэтаноламин. Паяльная кислота, ортофосфорная или аналогичные — крайней вариант из-за возможности повредить радио-электронные компоненты. К примеру, если запаять радиодетали кислотой и забыть удалить остатки флюса после пайки или убрать их не полностью — получится мина замедленного действия. Через некоторое время контакты полностью разрушатся и устройство выйдет из строя без возможности восстановления.

Подготовка паяльника к пайке, фото медного и необгораемого жала — как должно быть

При подготовке паяльника нужно убедится, что жало чистое, не имеет окалины, нагара или других видов загрязнений рабочей части. Рабочая часть — кончик жала — должен быть покрыт слоем припоя (залужен). В зависимости от типа жала, подготавливается оно по-разному, может быть полностью медное или составное (необгораемое). Медное можно зачистить любым удобным способом (лезвие, наждачка, напильник). Медь достаточно мягкий металл и ему легко придать нужную форму, а, так как медное жало имеет свойство со временем достаточно быстро выгорать, его приходится периодически править. Но, не смотря на эти недостатки, медное жало обладает максимальной теплопроводностью и быстро нагревает нужный участок пайки, хорошо смачивается припоем. Это позволяет удерживать на паяльнике достаточно припоя без нужды дополнительно вводить его в точку пайки (за это очень любимо многими паяльщиками).

У необгораемого жала свои плюсы и недостатки. Оно состоит из медного сердечника и внешней оболочки, как правило из никеля. Оно и делает его практически вечным, обладает антикоррозийными свойствами и устойчиво к обгоранию. Тем не менее, эта броня медного жала требует бережного отношения, так как имеет относительно тонкий слой. Не следует перегревать жало по причине образования прочной оксидной пленки (обычно выглядит как синий налёт). И, если медное жало покрывается окалиной, которую просто зачистить, то тут всё несколько сложней. Окисленное жало припой уже не смачивает. Приходится применять активное лужение — кусочек припоя в баночку с канифолью и в него опускаем горячее жало. Нагретая канифоль разрушает оксидную пленку и жало покрывается снова припоем. Можно конечно не делать этого, ведь, как правило, необгораемым жалом мы не переносим припой в точку пайки, а вводим его туда в виде проволоки из припоя и плавим уже на на месте. К сожалению, оксидная пленка металла также является изолятором тепла и припой плавится трудней.

Можно увеличить нагрев жала (паяльники с терморегуляторами), но тут получится замкнутый круг. Мы увеличиваем температуру, чтобы нагреть место пайки и при этом увеличиваем скорость окисления жала, что ухудшает ещё больше теплопередачу. В качестве механической очистки несгораемого жала применяют специальные чистящие губки для паяльных жал. Можно просто хлопчатобумажную влажную ткань. Зачищать чем-то твердым (абразивным, шлифовальная шкурка или напильник) — лучше не надо, потом, как правило, жало можно выкидывать (необгораемый слой тонкий и его можно сточить полностью). Само никелевое покрытие не очень хорошо смачивается припоем (плохая адгезия), поэтому у хороших производителей кончик жала (часть жала, участвующую не посредственно в контакте с припоем) имеет более дорогой вид покрытия, у которого хорошая адгезия к припою. Это будет видно по разному цвету покрытия. Если вы видите, что ваш паяльник перегревается, вы можете включить его через регулятор мощности (диммер), можно купить у нас за 150 руб., ну или включить паяльник через диод типа 1N5408. Регуляторы мощности отдельная большая тема (в интернете хорошо освещена).

Наконец сама пайка, фото образца пайки провода

Техника безопасности. Чтобы не возникло пожара, нужно убрать все легковоспламеняющиеся предметы и жидкости с рабочего места. Для паяльника следует предусмотреть подставку, которая не будет загораться или плавится при контакте с горячим жалом. Никаких животных и детей в зоне возможного контакта с горячим паяльником. Хорошее освещение вам не помешает.

Основные пункты техники безопасности при пайке

После того, как мы приготовили припой и нанесли флюс на место пайки, нужно нагреть это место паяльником. Включаем паяльник, время нагрева до рабочей температуры обычного паяльника типа ЭПСН 25-60 вт, составляет примерно 3-5 минут. Если вы выполнили все предыдущие пункты, вам нужно прислонить жало паяльника и нагреть точку пайки, припой должен расплавится и затечь между спаиваемыми деталями. Если у вас паяльник с медным жалом, вы можете предварительно захватить им нужный вам объём припоя. Учтите если вы пытаетесь расплавить достаточно большой кусок припоя (больше 5 грамм), понадобится время, чтобы весь кусочек нагрелся и расплавился. Если жало необгораемое, лучше попробовать метод внесением проволоки припоя в точку пайки, хотя и этот тип жала может нести небольшую часть припоя на себе. Старайтесь использовать именно ту форму жала, которая лучше подходит для размеров ваших деталей, чтобы не задеть соседние элементы или, наоборот, слишком долго не греть массивные элементы. Не смотря на то, что припой ПОС60 плавиться при 183 г°C, обычный паяльник разогревается от 250 до 450 °C, ему ведь нужно нагреть ещё и спаиваемые детали. Будьте осторожны.

Прочность и сопротивление паянного соединения

Типовые дефекты пайки, Фото одного из дефектов

Какие бывают ошибки

Начинающие радиолюбители допускают одни и те же ошибки:

Резюме

Не допускайте популярных ошибок новичков в паянии, следите за чистотой инструмента и соблюдайте правила безопасности. А чтобы с каждым разом паять все лучше и лучше, выполняйте упражнения, о которых мы рассказали.

А вы будете учиться паять?

Все статьи под рукой

Техника безопасности

Прежде чем включать паяльник, ознакомьтесь с основными правилами безопасности.

Что понадобится для пайки?

Учимся клеить: Как пользоваться клеевым пистолетом: инструкция в 5 пунктах

Как основной инструмент при работе с микросхемами и мелкими металлическими деталями используют паяльник. При его выборе прежде всего обращают внимание на мощность:

Основные разновидности электрических паяльников:

В обоих можно использовать жала разной геометрии:

Выбираем инструмент для склеивания деталей: Как выбрать клеевый пистолет: 5 ключевых характеристик

Припой

В виде легкоплавкой проволоки. Его используют в качестве посредника при спаивании деталей.

Выбираем инструмент для пайки: Как выбрать паяльник: 4 критерия отбора

Флюс

Флюс участвует в подготовке поверхности проводов к пайке. С его помощью растворяют пленку окислившегося металла, жировые и прочие загрязнения. Состав флюса подбирают в зависимости от материалов, подлежащих спаиванию. Типичный пример флюса — канифоль, которая оптимально подходит для меди. Бывает твердая, жидкая и гелеобразная.

Побеждаем ржавчину: Как убрать ржавчину с металла: 5 эффективных методов

Оплетка для выпайки

Если требуется убрать лишний припой — можно воспользоваться оплеткой, которая состоит из тонких медных проводков, сплетенных в ленту и покрытых флюсом. Кончик оплетки прижимают горячим паяльником к месту пайки, и она вбирает в себя лишнее как губка. Лента особенно актуальна, когда человек, не набивший руку, паяет микросхему.

Для пайки также могут понадобиться: пинцет, кусачки, стриппер, оловоотсос, паяльный фен, струбцины для фиксации деталей, увеличительное стекло, защитные очки, губка для очистки жала, подставка для паяльника.

Интересная статья: Что такое вибрационная шлифовальная машина: обзор и отзывы — гайд в 5 разделах

Что можно сделать с помощью паяльника

Чтобы плавить металл, соединять или разъединять детали, используют паяльник. Он нужен для:

Дэвид Корнелиус канал о радиоэлектронике David Ear

Если выйдет из строя электроника, бытовая техника или вдруг перестанет работать электроудлинитель, для ремонта понадобится паяльник. Расскажем, как правильно и безопасно им пользоваться и что нужно для пайки.

С использованием желобка

Для пайки проводов, диаметр которых составляет не более 3 мм, можно применять специальный желобок. Чтобы изготовить такой желобок можно воспользоваться обыкновенной алюминиевой фольгой, толщина которой составляет около 0,8 мм. Затем с концов провода рекомендуется удалить изоляцию длиной приблизительно в 3 см. Потом очищенные провода необходимо скрутить друг с другом или положить параллельно.

Фольгу следует отрезать в форме полоски, ширина которой должна быть равна участку пайки. Затем ее нужно согнуть в желобок таким образом, чтобы края полностью охватывали и покрывали соединенные участки проводов. Затем в желобок, предварительно загнув одну сторону фольги, насыпается немного канифоли и припоя. Потом фольга, для расплавления припоя, разогревается. После остывания олова, фольгу необходимо снять от спаянных проводов.

Пайка с использованием пасты

Соединить между собой провода либо разнообразные электронные, радиодетали можно без использования паяльника, при помощи специальной паяльной пасты. Такую пасту можно сделать самостоятельно, в домашних условиях. Для этого нужно взять эмалированную кастрюлю или ведро и налить в нее концентрированную соляную кислоту (32 мл). Затем в емкость необходимо добавить немного воды (12 мл). После этого, в раствор следует добавить цинк (8,1г), и олово (7,8г). Стоит отметить, что олово в емкость добавляется только после полного растворения в растворе ранее добавленного цинка.

После того, как закончится действие химической реакции, из полученной смеси, путем выпаривания нужно удалить воду. После этого в емкости должна остаться пастообразная, по своей консистенции, смесь. Затем полученную пасту нужно положить в емкость, сделанную из фарфора и добавить в нее измельченный до порошкообразного состояния свинец (7,4г), олово (14,8г). Кроме того, в смесь, для получения пасты, необходимо добавить сухой нашатырь (7,5г), глицерин (10г), канифоль (9,4г), а также измельченный до консистенции пыли цинк (29,6г).

Чтобы спаять между собой провода или детали при помощи пасты нужно сначала зачистить районы, где будет производиться пайка. Затем, используя кисточку, на места пайки нужно нанести слой пасты и при помощи свечи либо огня спиртовки разогреть ее. После расплавления пасты, необходимо убрать источник пламени и подождать пока она полностью не застынет.

Проблемы и ошибки при пайке

В заключение несколько слов о паяльных станциях. В относительно простенький набор входит паяльник, работающий от 24 В, а также подставка, губка и модуль, регулирующий температуру. Преимущество низкотемпературного инструмента в безопасности: в случае пробоя прибора на 220 В легко сжечь микросхему при пайке. Контрольно-управляющий модуль дает возможность выставлять и поддерживать температуру пайки. Дорогая станция может включать фен и другие источники теплового излучения, вакуумный пинцет, оловоотсос для сбора лишнего припоя. Могут быть также другие полезности.

Выбираем шуруповерт: Как выбрать аккумуляторный шуруповерт: 6 советов и рейтинг из 5 крутых моделей

Лужение без паяльника

Во время соединения между собой разнообразных участков конструкций механизмов либо деталей, на их поверхность предварительно наносится небольшой слой специального припоя. Такая процедура называется лужением. Благодаря лужению можно существенно улучшить контакт между соединяемыми деталями, а также повысить качество пайки.

Такую процедуру как лужение можно вполне успешно выполнить без такого инструмента как паяльник. Чтобы нанести тонкий слой припоя на детали необходимо взять небольшую металлическую емкость (можно использовать металлическую крышку из-под банки кофе) и насыпать в нее чистого олова либо оловянно – свинцового припоя. Также в емкость следует добавить немного канифоли.

Затем металлическую емкость нужно разогревать до тех пор, пока не начнет расплавляться помещенный в нее припой. Осуществлять нагрев можно благодаря простой свече, электрической либо газовой плите. Затем конец очищенного от изоляции провода необходимо поместить в канифоль, а потом в расплавленный припой приблизительно на 2 секунды. Затем провод следует извлечь из емкости с расплавленным припоем и при помощи обыкновенной тряпки потереть его. Это позволит устранить из поверхности провода лишние слои припоя.

Без применения пальника можно залудить небольшие участки плоских деталей. Для того на их поверхность необходимо поместить немного, заранее наструганного, припоя и канифоли. Затем деталь необходимо разогреть. Для этого нижнюю ее часть подносят к источнику огня. Разогревать деталь рекомендуется непосредственно в том месте, куда была насыпана канифоль вместе с припоем. После того, как припой полностью расплавится, его при помощи стального стержня, следует аккуратно, равномерно растереть по плоской поверхности детали.

Во время лужения деталей, изготовленных из стали, канифоль использовать не нужно. Однако участки и места стальных деталей, где будет производиться пайка или лужение, необходимо предварительно обработать, используя для этого специальную паяльную кислоту.

Как устроен паяльник и как его выбрать

Электрический паяльник состоит из деревянной или пластмассовой рукоятки, провода питания, корпуса и наконечника. Главная деталь в нем — наконечник, который чаще называют жалом. Жало бывает из меди или другого металла с никелевым покрытием. Новичкам лучше выбирать паяльник с медным жалом, так как у меди самый большой коэффициент передачи тепла и к медному наконечнику будет лучше прилипать припой.

У самых простых паяльников внутри корпуса находится спираль из нихромовой проволоки — элемент, который разогревает жало до 250 °С и выше. Есть и более продвинутые модели — керамические и импульсные паяльники, но для бытовых нужд достаточно инструмента со спиралью внутри.

Одна из главных характеристик паяльника — его мощность. Новичкам лучше выбирать модели в диапазоне 25–40 Вт: паяльник мощнее будет слишком громоздким и может постоянно перегревать радиодетали, что приведет к их поломке. Удобно работать паяльником, у которого есть возможность регулировать длину жала, вытягивая его из корпуса.

Для разных видов работ используют паяльники разной мощности:

Пайка проводов без использования паяльника

Без применения паяльника можно быстро и легко спаять между собой медные провода. Для этого концы проводов подвергаются процессу лужения, а затем скручиваются друг с другом. Потом место пайки необходимо разогревать до тех пор, пока не начнет плавиться слой нанесенного припоя. В этом случае, в качестве элемента для разогрева следует использовать свечу, спички либо обыкновенную зажигалку. Это обусловлено тем, что в данном случае, для разогрева поверхности необходимо узконаправленное пламя.

Для пайки посуды либо домашней утвари, сделанной из алюминия, рекомендуется применять специальный припой, в состав которого входит свинец и олово. Чтобы соединить между собой провода большого диаметра, на место пайки, перед нагревом необходимо добавить немного измельченного припоя. Это обусловлено тем, что одного лужения, для надежного соединения между собой крупного провода может быть недостаточно. Таким образом, можно соединять между собой медные провода, диаметр которых не превышает отметки в 2 мм.

Чтобы надежно припаять провода к деталям, на которых присутствует плоская поверхность необходимо подвергнуть их процессу лужения. Полудить нужно участок поверхности детали, где будет выполняться пайка и конец провода. Затем провод нужно прижать к плоской поверхности и насыпать на него немного припоя. После этого деталь следует разогреть, пока олово полностью не расплавится.
