Как правильно паять

Еще одним важным материалом для пайки алюминия является канифоль. Это припой для алюминия, который используется для создания дополнительных капелек при слиянии. Припой способствует укреплению мест соединения и предотвращает их трещины при остывании.

Канифоль практически не применяется самостоятельно, но часто входит в состав многих припоев для алюминия. Она смягчает припой и позволяет равномерно распределить его по поверхности.

Припои для алюминия

Припой для алюминия может быть различных марок и составов. Основные его качества – плавление и сцепление, влияют на качество паяного шва. Перед началом работы советуем ознакомиться с температурными характеристиками легирующего элемента.

Чем выше точка плавления припоя, тем должнее быть соединение материалов. Паяние проводится при температуре 600-650 °C. Тем не менее, для элитных сплавов на основе магния температура может достигать 700 °C.

Подогреватель стержней

В процессе пайки алюминия важно строго следить за температурными режимами. Одним из важных аспектов при работе с этим металлом является применение подогревателей стержней.

Подогреватель стержней — это устройство для поддержания допустимой температуры соединения. Кроме того, благодаря подогревателям можно добиться равномерного нагрева всей детали и избежать деформаций в процессе создания шва.

Заключение

Итак, пайка алюминия – это трудоемкий, но вполне реальный процесс, который может быть выполнен в домашних условиях при наличии необходимого оборудования и подходящих элементов.

Выбирая правильный флюс, припой и следуя технологической последовательности действий, можно без проблем выполнить пайку алюминия. Не забывайте, что хорошо подготовленные детали и четкое соблюдение всех рекомендаций – залог успешного результата.

И помните, что умение паять алюминий – это не просто навык, а настоящее искусство, которое можно совершенствовать с каждым новым опытом.

Пайка алюминия

Пайка алюминия — это процесс, который требует особого подхода и специальных материалов. Существует несколько способов пайки алюминия: с помощью колофонской камеди, порошковых флюсов и жидкого флюса.

Колофонская камедь

Колофонская камедь, или канифоль, является распространенным вариантом среди всех флюсов. Однако этот метод работает только в среде без кислорода, что может быть затруднительно для выполнения дома.

Порошковый флюс

Прочная пайка алюминия выполняется горелкой с использованием порошковых флюсов. Не рекомендуется использовать кислород, чтобы не уменьшить эффективность соединения. Существует несколько типов флюса для горелки, каждый из которых имеет свои особенности и преимущества.

Жидкий флюс

Удобный и эффективный способ пайки деталей — использование жидкого флюса. Вещество наносится прямо на точки скрепления. Работа с жидким флюсом требует осторожности из-за возможного выделения опасных паров. Существует несколько распространенных моделей жидкого флюса.

Припой для пайки алюминия

Припой для пайки алюминия и его сплавов создается на основе цветных соединений металлов. Современные модификации припоя содержат дополнительные примеси, что упрощает процесс пайки.

Отечественные припои

Спайка алюминиевых деталей в домашних условиях требует использования проверенного припоя. Отечественные припои пользуются высоким спросом и не уступают зарубежным аналогам, при этом они более доступны по цене.

Сравнение припоев

Сравнение припоев для пайки алюминия показывает, что отечественные модели обладают отличными характеристиками. Опытные специалисты отмечают их высокое качество в сравнении с зарубежными образцами.

Порошковая проволока

Порошковая проволока — это еще один вид материала для пайки алюминия. Она представляет собой тонкую металлическую проволоку, заполненную порошком-наполнителем. Трубчатая проволока подходит для сварочных работ, но не для процесса пайки.

Итак, существует несколько способов и материалов для эффективной пайки алюминия в домашних условиях. Выбор зависит от конкретной ситуации и требований к соединению деталей.

Нужно отметить, что это контрастно разные варианты соединений. При использовании сварочной проволоки, процедура сцепления алюминиевых конструкций происходит без использования газа.

Для пайки принято использовать такие традиционные устройства:

Разберемся детальнее, как запаять алюминий с помощью данных приборов.

Паяльник для пайки алюминия

Наиболее простым и распространённым методом, который используется для работ своими руками считается пайка алюминия паяльником. При работе с данным девайсом важно учитывать габариты деталей, которые будут соединяться.

Это важно, поскольку количество тепла от источника рассеивается, что значительно снижает эффективность. Для качественного выполнения работ потребуются мощные паяльники на 90-100 ВТ. Окончательная интенсивность и нагрузка зависит от размера, места соединения и типа припоя.

Горелка

Чтобы паять алюминиевые листы большой толщины лучше использовать устройства, которые смешивают газообразное топливо с кислородом. Характерная черта газовых горелок – бесконтактная передача тепла от источника к материалу. Горелки обеспечивают максимальную скорость нагрева.

Как паять алюминий паяльником

Металлы из класса цветные, к которым относится алюминий, имеют высокую теплопроводность. Для хорошего нагрева элементов из меди или алюминия требуется мощный инструмент. К примеру, для пайки 1 м², мощность прибора должна составлять порядка 60 Вт.

При соединении и прогреве двух или больше деталей потребуется инструмент до 100 Вт. Что касается жала, то желательно выбирать широкие варианты. На кончике можно сделать зазубрины, с их помощью легче удалить оксидный слой и тем самым улучшить результативность от пайки алюминия припоем.

Доработка паяльника для пайки алюминия

Для пайки алюминия своими руками в домашних условиях рекомендовано использовать горелку. Это ускорит работу и повысит качество сцепления. Все же из-за технических причин приходиться работать паяльником, но желательно провести предварительную небольшую доработку прибора.

Пошаговая инструкция как доработать паяльник:

Пайка алюминия газовой горелкой

Опытные специалисты утверждают, что пайка алюминия в домашних условиях на высоком уровне возможна только с применением горелки.

Главное условие для надежного скрепления – точная подгонка деталей. Важно, чтобы зазор между элементами был минимальный. Это позволит припою не утекать и оставаться на месте стыка. Рекомендация не касается ситуаций при ремонте трещин и сквозных отверстий.

Работая с горелкой важно равномерно нагреть деталь. Не допускать перегрева свыше 650°С, поскольку метал попросту начнет плавиться. Оптимальный температурный режим для пайки горелкой 500°С.

Выбор горелки

Паяльные инструменты для алюминия

Для пайки алюминия в домашних условиях будет достаточно портативной горелки и туристического баллона с газом. Особое внимание стоит уделить типу горелки. Модели с широким соплом не подойдут для пайки, поскольку они будут разогревать большую площадь.

Соответственно предпочтение нужно отдать изделиям, которые имеют возможность локального нагрева. Проще говоря нужно, чтобы было узкое сопло.

Пайка китайским прутком

По своей конструкции прутки – это тонкая цинковая трубка, которая имеет стержень с порошковым флюсом. Производитель утверждает, что такие китайские образцы позволяют быстро, легко и качественно паять цветной металл даже без зачистки.

Пользоваться китайскими прутками очень просто. Достаточно плотно прижать детали между собой и разогреть до 500°С горелкой. При этом припой должен растопиться и заполнить щели между деталями. После формирования шва нагрев прекращают, деталь постепенно остывает.

Китайскими прутиками быстро и эффективно можно спаять алюминий в домашних условиях, поскольку материал достаточно текуч и подвижен.

Способ с щеткой насадкой по металлу

Если нет китайских прутиков, для пайки алюминия и дюралюминия можно использовать метод со щеткой. Он предусматривает, нагрев скрепляемых слоев газовой горелкой с нанесением олова. Далее осуществляется повторный нагрев с параллельной зачисткой щеткой по металлу. Можно воспользоваться дрелью из соответствующей насадкой. При этом необходимо добавлять олово. Следующая фаза включает обычную пайку. После остывания, место стыков можно отшлифовать.

Как заработать на пайке алюминия

Всем известно, что сварка алюминия недешевое удовольствие, поскольку для этого используется специальное оборудование. При этом существует альтернатива – пайка.

Четкого ответа на данный вопрос не существует. Результат зависит от подготовки мастера и дальнейшего предназначения детали. Конечно же, сварка дюралюминия и алюминия – надежный вариант. Но для выполнения данной процедуры нужно специальное дорогостоящее оборудование. При этом далеко не каждый может в домашних условиях припаять даже элементарные детали, поскольку для работы с подобным инструментом нужен опыт и профессиональные навыки.

К примеру, для ремонта автомобильного радиатора лучшим решением будет пайка. Это быстро, удобно и дешево. Если речь идет о массивных конструкциях, на который возложена серьезная задача, то лучше использовать сварку.

Бесспорно, пайку дюралюминия и алюминия в домашних условиях выполнить можно, но это сложный процесс. Прогрессивные материалы, которые представлены на рынке, позволяют выполнить прочное соединение с минимальными знаниями и навыками.

А вы знаете какое давление в кислородном баллоне? Подробно по ссылке.

Часто в пользователей возникает вопрос – а можно ли этим заработать? Ответ неоднозначный, поскольку все зависит от навыков, профессионализма и спроса. Конечно, можно запаять алюминиевую кастрюлю, флягу, канистру или алюминиевые трубки соседу и немного заработать, а можно поставить подобные услуги на поток и открыть собственную мастерскую.

Задавайте свои вопросы в комментариях мы Вам поможем в их решении.

Как правильно паять

Дэвид Корнелиус канал о радиоэлектронике David Ear

Если выйдет из строя электроника, бытовая техника или вдруг перестанет работать электроудлинитель, для ремонта понадобится паяльник. Расскажем, как правильно и безопасно им пользоваться и что нужно для пайки.

Что такое пайка

Паяние, или пайка, — способ соединения элементов с помощью жидкого сплава разных металлов. Когда расплавленный металл остывает, соединение становится крепким и передает ток. Пайкой соединяют детали из алюминия, меди и любых черных, цветных и драгоценных металлов.

Что можно сделать с помощью паяльника

Чтобы плавить металл, соединять или разъединять детали, используют паяльник. Он нужен для:

Как устроен паяльник и как его выбрать

Электрический паяльник состоит из деревянной или пластмассовой рукоятки, провода питания, корпуса и наконечника. Главная деталь в нем — наконечник, который чаще называют жалом. Жало бывает из меди или другого металла с никелевым покрытием. Новичкам лучше выбирать паяльник с медным жалом, так как у меди самый большой коэффициент передачи тепла и к медному наконечнику будет лучше прилипать припой.

У самых простых паяльников внутри корпуса находится спираль из нихромовой проволоки — элемент, который разогревает жало до 250 °С и выше. Есть и более продвинутые модели — керамические и импульсные паяльники, но для бытовых нужд достаточно инструмента со спиралью внутри.

Одна из главных характеристик паяльника — его мощность. Новичкам лучше выбирать модели в диапазоне 25–40 Вт: паяльник мощнее будет слишком громоздким и может постоянно перегревать радиодетали, что приведет к их поломке. Удобно работать паяльником, у которого есть возможность регулировать длину жала, вытягивая его из корпуса.

Для разных видов работ используют паяльники разной мощности:

Какие материалы нужны для пайки

Паяние похоже на склейку деталей, только вместо клея здесь припой — чаще всего проволока из сплава олова и свинца, которая плавится при низкой для металла температуре (200–400 °С). Вместе с припоем используют флюс — раствор или вещество, которое растворяет оксидный слой на паяльных поверхностях. Флюс очищает место пайки от появившихся там пленок и жиров, чтобы припой лучше растекался и прилипал к деталям и поверхностям.

По составу все флюсы делятся на активные и нейтральные. Активные содержат кислоты и растворяют сам металл, а не только окислы, поэтому его обязательно нужно смывать после паяния спиртом или специальным растворителем. Нейтральный флюс не содержит кислот, поэтому менее эффективный для тяжелых случаев загрязнения и его применяют на новых деталях или там, где нет серьезных окислов.

Классический пример флюса — это канифоль. Но после канифоли место пайки нужно тщательно отмывать специальным очистителем или спиртом: вреда он не принесет, но эстетичный вид соединения немного испортит. Периодически перед работой жало нужно чистить влажной губкой или ножом. Это не всегда просто, поэтому многие переходят на гель-флюсы: они не пригорают, и их легко отмыть.

Гель-флюсы — это глицерин с частичками канифоли или других искусственных материалов. Если канифоль наносят на рабочую поверхность с жала паяльника, то флюс наносят кистью: так удобнее контролировать дозировку и проникать в труднодоступные места.

Еще одна разновидность флюса — паяльная (ортофосфорная) кислота. Она сильнодействующая и предназначена для тяжелых загрязнений и коррозии, поэтому ее редко используют в домашних условиях. Маленькой капли достаточно для соединения пайкой массивных деталей. Будьте аккуратны во время работы с кислотой: при попадании на руки ничего не будет, но для глаз она опасна.

Дэвид Корнелиус

Для тех, кто только учится паять с нуля, я рекомендовал бы выбрать припой с канифолью в составе, а в качестве флюса — чистую канифоль. Она недорогая и удобная, а когда наберетесь опыта, то сможете перейти на гелевый флюс и паяльную кислоту. Со временем у каждого радиолюбителя появляются свои любимые материалы и стиль пайки. Например, мне нравится работать припоем 60/40 1 мм с флюсом в составе (60/40 — пропорции олова к свинцу, а 1 мм — диаметр проволоки). И еще я до сих пор работаю с канифолью, хоть паяю много лет.

Вне зависимости от того, какой припой или флюс вы выбрали, процесс пайки не меняется. Но детали, которые вы будете паять, по-разному реагируют на припой: некоторые моментально впитывают его, а к другим он с трудом прилипает. Есть материалы, для которых не подойдет обычный припой. Например, для алюминия нужен припой с цинком и другими металлами, для ювелирных изделий — припой с добавками из золота или платины. Обычный припой из олова и свинца подходит для меди и черных металлов: железа, стали или чугуна.

Техника безопасности

Прежде чем включать паяльник, ознакомьтесь с основными правилами безопасности.

Как подготовиться к пайке

Перед тем как приступить к пайке, нужно залудить жало. Лужение — это процесс, при котором поверхность жала покрывают тонким слоем припоя, чтобы оно не окислялось, лучше удерживало припой и в целом паять было приятнее.

Лудить паяльник нужно, даже если он новый. Если паяльником уже работали, его нужно сначала очистить. Можно использовать для этого металлическую губку, если жало никелированное, или напильник, если жало медное. Но не наоборот.

Когда очистите жало до чистого однородного блеска, сразу, пока оно не окислилось, окуните его в канифоль. Не вынимая жало из канифоли, включите паяльник в сеть и подождите, пока канифоль начнет плавиться. Когда появится легкий дым, достаньте припой и начните водить им по жалу, чтобы расплавить. Капните крупную каплю припоя в канифоль и сразу же опустите туда жало, стараясь как бы втереть его в припой. Когда рабочая часть жала начнет блестеть серебряным цветом — можно приступать к паянию.

Шаг за шагом

В качестве примера возьмем оборванный провод, который нужно снова сделать целым:

Упражнения для начинающих

В любом деле главное — практика. Есть несколько упражнений, которые помогут почувствовать, как работает паяльник, и набить руку.

Нарежьте много тоненьких проволочек диаметром около 0,4 мм и спаяйте их в сетку. На места пересечения проводов наносите равномерную каплю припоя. Когда закончите, попробуйте разорвать сетку. Если рвутся сами провода, а не места соединения, то пайка отличная. Если нет — тренируйтесь дальше.

После сетки можете попробовать распаивать и запаивать назад разные платы от радиотехники. Главное, чтобы там были детали разной формы, размера и с разным количеством ножек. Так вы точно научитесь паять что угодно.

Качество паяния оценивают по целостности и яркому блеску верхнего слоя, прочности на разрыв, а также отсутствию излишков припоя в местах соединения деталей.

Какие бывают ошибки

Начинающие радиолюбители допускают одни и те же ошибки:

Резюме

Не допускайте популярных ошибок новичков в паянии, следите за чистотой инструмента и соблюдайте правила безопасности. А чтобы с каждым разом паять все лучше и лучше, выполняйте упражнения, о которых мы рассказали.

А вы будете учиться паять?

Все статьи под рукой

В сервисах электронщики за пустяковую работу порой берут немалые деньги. Если есть время и желание, купите паяльник, научитесь им пользоваться, и во многих случаях сможете обходиться без услуг профессионалов.

Что понадобится для пайки?

Учимся клеить: Как пользоваться клеевым пистолетом: инструкция в 5 пунктах

Как основной инструмент при работе с микросхемами и мелкими металлическими деталями используют паяльник. При его выборе прежде всего обращают внимание на мощность:

Основные разновидности электрических паяльников:

В обоих можно использовать жала разной геометрии:

Выбираем инструмент для склеивания деталей: Как выбрать клеевый пистолет: 5 ключевых характеристик

В виде легкоплавкой проволоки. Его используют в качестве посредника при спаивании деталей.

Выбираем инструмент для пайки: Как выбрать паяльник: 4 критерия отбора

Флюс участвует в подготовке поверхности проводов к пайке. С его помощью растворяют пленку окислившегося металла, жировые и прочие загрязнения. Состав флюса подбирают в зависимости от материалов, подлежащих спаиванию. Типичный пример флюса — канифоль, которая оптимально подходит для меди. Бывает твердая, жидкая и гелеобразная.

Побеждаем ржавчину: Как убрать ржавчину с металла: 5 эффективных методов

Оплетка для выпайки

Если требуется убрать лишний припой — можно воспользоваться оплеткой, которая состоит из тонких медных проводков, сплетенных в ленту и покрытых флюсом. Кончик оплетки прижимают горячим паяльником к месту пайки, и она вбирает в себя лишнее как губка. Лента особенно актуальна, когда человек, не набивший руку, паяет микросхему.

Для пайки также могут понадобиться: пинцет, кусачки, стриппер, оловоотсос, паяльный фен, струбцины для фиксации деталей, увеличительное стекло, защитные очки, губка для очистки жала, подставка для паяльника.

Интересная статья: Что такое вибрационная шлифовальная машина: обзор и отзывы — гайд в 5 разделах

Основные принципы и правила

Пайка — это процесс соединения металлов, которые находятся в твердом состоянии. Технология подразумевает использование припоев. В процессе пайки они становятся жидкими и заполняют зазоры между деталями. Когда тепловое воздействие завершается, припой переходит в твердое состояние, образуя достаточно прочный шов за счет диффузии. Таким образом, для пайки нужен нагрев. Необходимо, чтобы соблюдалось правило: T1<T2<T3. Расшифровка обозначений:

Другие условия надежного соединения:

Зная эти принципы, проще разобраться, как правильно и эффективно паять паяльником.

Работать паяльником проще, чем электросварочным аппаратом. Температура ниже, технология безопаснее. По сути, пайка от сварки отличается тем, что соединяемые поверхности не расплавляются. Технология, в отличие от сварки, позволяет работать с мелкими деталями, много раз соединять-разъединять их, не нарушая размеры.

Выбираем гайковерт: Как правильно выбрать гайковерт: 10 главных критериев

Простые советы, как научиться паять

Начать, пожалуй, стоит с техники безопасности:

При работе с мелочевкой при необходимости используйте «третью руку». Это приспособление помогает удерживать детали неподвижными в момент пайки, дает возможность избежать неприятных ощущений от горячих проводов. Чтобы не обжечься, также используйте пинцет.

После пайки с активированными флюсами промойте плату, чтобы остатки кислоты не повредили контакты со временем. Для этого используют растворители, мыльные растворы, спирты в чистом виде и смешанные с бензином. Состав зависит от флюса. Промывать платы не нужно после работы с нейтральными флюсами, но с ними паять сложнее.

Если купили паяльник и не знаете, как им пользоваться, то после изучения теории желательно попрактиковаться с проводами. Возьмите пару метров тонкого одножильного провода, снимите с него изоляцию, порежьте на куски примерно по 10 см. Из них выложьте решетку и пропаяйте все стыки. Когда она остынет, помните ее хорошенько руками. Посмотрите, что стало с точками пайки. Если они целы — вы отлично справились с задачей.

Выбираем гравер: Как выбрать гравер: 3 ключевых фактора

Подготовка деталей и инструмента

Для начала уделите внимание деталям, которые собираетесь паять. Паяльником займетесь позже.

При необходимости детали подгоняют друг к другу таким образом, чтобы площадь соприкосновения была оптимальной. Также в подготовительный этап может входить создание шероховатости с помощью крупнозернистой наждачки и обезжиривание поверхностей.

Подготовка паяльника

Если паяльник новый — смело подключайте к электричеству. Начнет дымить, обгорать, металл возле нагревательного элемента потемнеет — ничего страшного. Это нормальная реакция на первый нагрев.

Старый паяльник не спешите включать в розетку. Если образовались наслоения на жале за время предыдущей работы, их нужно убрать. Способ очистки зависит от конструкции инструмента. Медное жало прибора старого образца приводят в порядок с помощью напильника. Наконечник, покрытый на заводе лужением, нельзя очищать таким способом. Технологии чистки теплого никелированного жала:

Также можно использовать жесткую сторону губки для мытья посуды, посыпанную содой, для холодной чистки.

Чистый паяльник необходимо подвергнуть лужению. Разогреваем его и наносим на жало канифоль или паяльную кислоту, а затем — припой. Канифоль — для меди, кислота — для никелированного покрытия.

Готовимся к покраске: Как настроить краскопульт: разбираемся с 3 регуляторами пневмоинструмента

Как правильно паять провода

Рассмотрим два варианта: с многожильными и одножильными проводниками тока.

Пайка многожильных проводов

Для пайки медных проводов кислотные флюсы не нужны, можно воспользоваться твердой канифолью. В любом случае удаляем изоляцию с проводов в местах пайки. Для этого желательно использовать стриппер.

Далее возможны варианты:

После пайки фиксируем термоусадку, например, с помощью паяльного фена.

В первом варианте отсутствует лужение проводов. При таком подходе увеличивается время пайки, что не критично, так как поблизости нет радиодеталей, чувствительных к перегреву.

Соединяем пластик без паяльника: Как соединить пластиковые трубы без пайки 4 способами

Пайка одножильных проводов и смешанный вариант

Теперь несколько слов о том, как правильно паять одножильные провода. В этом случае лучше выбрать вариант с залуживанием, поскольку прогреть моножилу сложнее.

Если нужно соединить моножилу с многожильным проводом, технология следующая:

Домашним умельцам на заметку: Как выбрать набор инструментов для дома: 4 базовых предмета

Как паять микросхему

В качестве примера — технология выпаивания и впаивания процессора:

Как паять 8-ножечные микросхемы и еще более мелкие детали? Принцип пайки тот же.

Сравнение двух инструментов: Чем перфоратор отличается от дрели: сравнение по 4 показателям

Проблемы и ошибки при пайке

В заключение несколько слов о паяльных станциях. В относительно простенький набор входит паяльник, работающий от 24 В, а также подставка, губка и модуль, регулирующий температуру. Преимущество низкотемпературного инструмента в безопасности: в случае пробоя прибора на 220 В легко сжечь микросхему при пайке. Контрольно-управляющий модуль дает возможность выставлять и поддерживать температуру пайки. Дорогая станция может включать фен и другие источники теплового излучения, вакуумный пинцет, оловоотсос для сбора лишнего припоя. Могут быть также другие полезности.

Выбираем шуруповерт: Как выбрать аккумуляторный шуруповерт: 6 советов и рейтинг из 5 крутых моделей

Научиться паять может любой желающий, но начинать нужно с основ. Пайка бывает разная. Существует огромная разница в методе пайки большого резистора мощностью 2 Ватта на обычную печатную плату и, к примеру, микросхемы BGA на плату сотового телефона.

В первом случае нужен простой электрический паяльник мощностью 40 Вт, твердая канифоль и припой, во втором случае необходимы термовоздушная станция, безотмывочный флюс, паяльная паста, трафареты и, иногда, станция нижнего подогрева плат.

Очевидно, разница существенная. В каждом случае нужно выбирать тот метод пайки, который является наиболее подходящим для конкретного вида монтажа.

За последние 120 лет с момента изобретения первого паяльника произошло много изменений. Для новичков, которые хотят освоить домашнюю пайку проводов и радиодеталей, существует несколько доступных и недорогих вариантов паяльников.

Первый вариант — нихромовый паяльник, который имеет нагревательный элемент из нихромовой проволоки и медное жало. У него есть несколько недостатков: он долго нагревается (более 3-х минут) и остывает, требует особого ухода и имеет ограниченный срок службы. Однако у него есть и преимущества, такие как доступная цена и возможность изменять форму жала.

Второй вариант — керамический паяльник, который имеет керамический нагревательный элемент и никелированное медное жало. Он быстро нагревается и остывает (около 20 секунд), позволяет контролировать температуру, легок в уходе и имеет долгий срок службы. Единственный недостаток такого паяльника в том, что керамический элемент при сильных ударах может трескаться.

Жало является рабочей частью паяльника и имеет несколько форм, которые подходят для различных видов пайки:

Жалу нихромовых паяльников можно придать любую форму с помощью напильника из меди. Но они имеют недолгий срок службы и быстро выгорают, требуя замены.

Никелированные жала не могут быть обработаны напильником, но они обычно обладают более длительным сроком службы.

Для домашней пайки часто выбирают проволоку, состоящую из сплава олова и свинца. Чем больше содержание свинца, тем ниже стоимость сплава. Припои с низкой температурой плавления, до 150-200 градусов, также пользуются популярностью.

Припой доступен в нескольких формах:

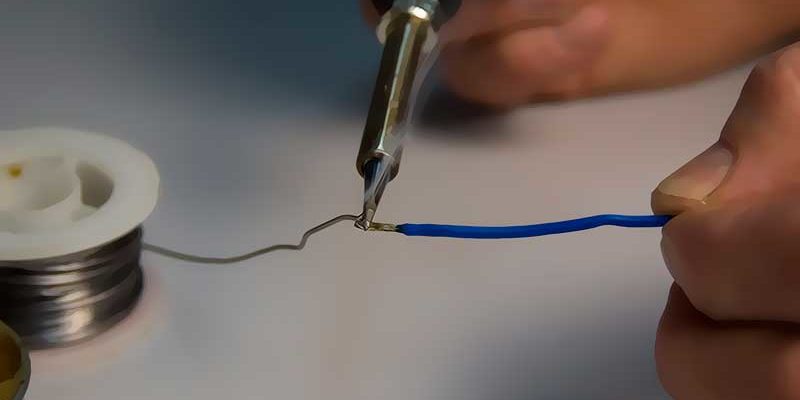

Попробуем спаять два металлических провода так, чтобы соединение проводило электрический ток и при этом было прочным.

1. Включите паяльник и дождитесь, пока он нагреется

2. С помощью кусачек удалите 2-3 см изоляции с концов проводов.

3. Чтобы залудить провод, возьмите небольшое количество флюса на паяльник и обработайте его. Если вы используете жидкий или гелевый флюс, то наносить его нужно непосредственно на провод.

4. Возьмите немного припоя на паяльник и нанесите его на провод.

5. Повторите те же самые шаги с другим проводом.

6. Зафиксируйте оба провода, прижимая их друг к другу. Для этого можно использовать плоскогубцы или держатель.

7. Осторожно нагрейте место контакта между проводами при помощи паяльника до того момента, когда припой расплавится и соединит провода.

8. Уберите паяльник, чтобы не перегреть детали. Протрите жало о влажную губку, чтобы удалить загрязнения и излишки припоя. Через несколько секунд припой затвердеет. Правильное соединение выглядит ровным, гладким и блестящим.

При работе с паяльным оборудованием необходимо соблюдать технику безопасности.

Припои, флюсы и дополнительные аксессуары для работы

Пайка это соединение проводов и металлических предметов с помощью текучего легкоплавкого металла, который прилипает к обеим соединяемым деталям, обеспечивая их соединение. Как выполнять пайку, какие бывают припои и зачем нужны флюсы – читайте в статье ниже!

Инструменты для пайки – чем паять?

Самый распространённый инструмент для пайки – паяльник. Он может быть электрическим (чаще всего), либо газовым. Электрические паяльники бывают разной мощности: для пайки мелких деталей и тонких проводов подойдёт паяльник мощностью 10-25 Вт, для чего-то более массивного – мощностью 40 Вт и выше. Современные паяльники имеют керамические сменные жала, классические «советские» — медные. Керамические жала не требуют обслуживания, а медные нужно периодически зачищать и облуживать.

Для пайки массивных деталей или, например, медных труб, понадобится газовая горелка – она способна разогреть даже массивную деталь до температуры, нужной, чтобы припой растёкся и «прилип» к поверхности детали. Нужно помнить, что для пайки труб, которые используются для водопровода, можно использовать только бессвинцовые припои. Кстати, о припоях – давайте рассмотрим, какие существуют сплавы для пайки и чем они отличаются.

Припои – одна цель, но разные качества

Самый распространённый припой для пайки проводов и других целей – марки ПОС-61. Он содержит 61% олова (отсюда название) и 39 процентов свинца, его температура плавления равна 183 градуса, но пайку рекомендуют проводить при 240 градусах, для оптимальных условий смачивания и образования паяного шва. Более редкие виды припоев:

Для бытовых целей будет достаточно иметь припой ПОС-61 (ПОС-60) – его будет достаточно для 99% случаев.

Флюсы – зачем нужны и разновидности

Флюс это специальный материал, который смачивает поверхность пайки и удаляет с неё окислы. Без флюса пайка будет затруднительной, так что примите как данность – флюс нужно применять всегда. Самый частый флюс для пайки меди и медных сплавов — сосновая канифоль, как в твёрдом виде, так и в виде спиртового раствора, либо пасты (паяльный жир). Для пайки стальных оцинкованных деталей понадобится паяльная кислота – но применять её для электроники нельзя – кислота будет разъедать место пайки и портить электронные компоненты. Кроме канифоли и кислоты встречаются более специфические флюсы – например флюс Ф-61А для алюминия и другие, но они применяются редко.

Спасибо, что дочитали – в следующих статьях мы рассмотрим, как правильно производить пайку, так что оставайтесь с нами!
