Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам Инструменты

Хороший пост,ценная информация.

Круто, узнал, почему у меня 6 лет назад плохо работали все наушники и гарнитуры, кроме стандартной нокиевской 😀

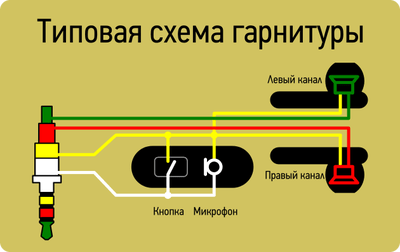

Вот, забыл ещё схемку для общего понимания.

Как припаять микрофонный провод к наушникам

На али такие по 60 рублей стоят.

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

Меня удивляет как по 3-х проводной то системе договорились одинаково делать.

Сука, вот зачем эти уебаны придумали два разных стандарта, которые ни чем не лучше друг друга, а просто, сука, мешают?

Я познаю мир или когда Пикабу делает меня немножечко лучше..)))) Спасибо автору за познавательный пост!)

схороню, мало ли пригодятся, я вечно собираю чудовищ франкинштейна

спасибо за пост! приобрел себе zte grand s2,намучился с гарнитурами уже( наши восточные друзья решили что в конце 2014 года вполне себе не плохо зайдёт смартфон с OMTP,руководствуясь вопросом «а почему нет?» теперь хоть переходник заказал))

Я просто кнопку ниткой перевязал

А я гадал, какого хрена в ноуте нет интерфейса для наушников! Присмотрелся — действительно, маленький значок trrs нарисован. Пошел искать переходники на али 🙂

О спасибо схоронил на потом. Очень нужная инфа!

Вопрос, а где можно купить нормальные 3 или 4 контактный штекер? Не блестящая китайская хрень под толстый провод.

Я сейчас представил как 14 летний школьник увидев эту инфу, с папкиным паяльником на перевес побежал перепаивать свои купленные в переходе, конечно-же оригинальные (в переходе других не продают) наушники Beats. Разрезал провод и пытается перепаять или на худой конец скрутить провод толщиной с волосок. А потом матеря ТС’а выкидывает их в мусор, где им и место.

И мир становится чуточку лучше. Спасибо тебе.

Хороший пост, ценная информация, жаль никому из владельцев седьмого яблофона не поможет (не жаль)

Спасибо за информацию. Классно оформлено. Прошу помощи. Я слушаю в машине музыку с андрофона Xiaomi — соединяю минмджеками смартфон и магнитолу. Большая проблема — переключить трек при езде, особенно когда на экране открыт навигатор. Когда-то давно видел на нокию гарнитуры с полноценными музыкальными пультами. Хочется запилить что-то подобное на мой ксяоми и приклеить на руль. Я так понимаю есть некоторые стандарты согласно которым такие пульты работают — может по сопротивлению сообщают смартфону о нажатой кнопке. Кстати, в самом ксяоми есть в настройках процедура калибровки кнопок гарнитуры. Расскажите, пожалуйста, как работают такие пульты? И, собственно, как бы мне решить мою проблему? Заранее спасибо!

Ох, до чего же вы вовремя, как раз гарнитуру паять надо)

каюсь, они же землей общей соединены. можете закидывать (%

5 лет назад

(М+) — Это медная жила, которая находится внутри красно-зеленого (М-)

1-Левый +2-Правый +

3-Все минусы в одну кучу ? (От L, R и М)4-М+

Как припаять микрофонный провод к наушникам

Спасибо за статью. У меня как раз такой случай. Гарнитура KZ Ed9x не подошла к плееру Benjie S5. Я правильно понял, что переходник  «CTIA and OMTP headphone converter» универсальный и в обоих случаях ( при новом или старом стандарте на плеере) подойдет?

Хороший пост. Читать я его, конечно, не буду

как подключить earpods , так что бы работали наушники и микрофон? сколько искал ничего не нашел, не в гугле не на специализированных форумах

Вопрос. К ноутбуку подключена гарнитура, и когда ноутбук подключен к сети, то в наушниках негромко так фонит. когда касаюсь пальцем металлические части ноутбука/гарнитуры (юсб порт ноутбука или металлические части гарнитуры) этот фон пропадает. Предполагаю что это связано с заземлением. Не факт, что это связано с разъемом, но надеюсь идеи у кого-то будут, как эту проблему решить.

осталось только не забыть прочитать этот пост, когда придёт время перепаивать в очередной раз порвавшиеся проводки.

А может поделится кто опытом как/чем зачищаются/залуживаются провода от наушников

Товарищи, может кто подсказать? Как подключить наушники с микрофоном через 1 вход. При подключении Вин10 предлагает выбрать наушники или микрофон, все работает корректно и уши и микрофон, но только по отдельности. Как сделать, чтобы и уши и микрофон работали одновременно, через 1 вход.

Наконец я узнал что это за полоски! Да я действительно счастлив.

А у меня обычные наушники определяются как гарнитура. Может знает кто в чем дело?

И какой же тогда мудак делал переходник с наушников с микрофонов под гарнитурный вход, если у меня левый и правый канала местами поменялись?

полезный пост, особенно для владельцев последних айфонов 🙂

При удержании кнопки на пульте звук в «ушах» нормализуется.

ГДЕ ЖЕ ТЫ БЫЛ РАНЬШЕ?

Чувак, а можно как то заставить пульт управления на гарнитуре который заточен под эппло девайсы работать на Андроиде? А то из трёх кнопок работает только плей/пауза, а регулировка звука — нет. Можно конечно поставить стороннюю программу, но она позволяет только настроить функции на двойной/тройной щелчок центральной кнопки что не есть удобно. Да и висит в трее постоянно

фигасе, тоесть вот так просто купленные уши могли не подойти. В ноутбуках всех тоже CTIA как и в компах, или может различаться? И да, не подскажешь где именно я затупил паяя 5-проводные наушники с микром на кнопке(в котором я не уверен рабочий ли он вообще)? Раньше наушники играли и на телефоне нормально, сейчас же на телефоне работает только один канал(хз какой, в зависимости от того как проворачивать штекер соотношение звука может прыгать туда-сюда от 0/100% до 80/20%), но на ноуте всё слышно отлично как и раньше, но микрофон даже не определяется при подключении, ну и следовательно, не работает. То что я мог разорвать пайку на микре/закоротить его на землю в процессе сборки всего в кучу вполне возможно, но логично было бы чтобы от этого страдал только микрофон(как и случилось на ноуте). Но вот на телефоне отказывает один канал, и на оставшемся звук приглушённый и не чистый, как так могло выйти?

Расколупывать всё не охота, ведь большие уши с телефоном я редко использую, но так, чтобы знать на будущее что именно надо исправить, возможно 3 провода кроме собственно каналов динамиков(микр, общую землю и землю микра, я полагаю?) я вообще не так спаял а работает всё на ноуте ибо мне повезло иметь вот такую подстраивающуюся плату?

У меня на стил сериес сиберии в2 не работает правый наушник! Не могут починить, потому-что нет похожих динамиков, который нужно заменить

т.е. они поменяли контакты местами, и назвали это новым стандартом ? ну ахуеть они изобретатели конечно.

Мне еще бы на клавиатуре ps/2 сопротивление между проводами узнать. Лежит клава и провод, но собрать не могу.

Сразу же нашел переходник на Алишкенадеюсь наушники заработают на старой звонилке, а то из за микры звук искаженный приходится отодвигать штекер )

Rones такой годный сайт, где же он раньше был

Подскажите, а можно ли купить отдельно пульт с кнопками управления плеером і с микрофоном, в который подключаються обычные наушники. Когда-то я что-то подобное видел в интернете, но сейчас не могу найти(

Наушники sven,5 жил, как быть и че с чем паять вообще нет представлений,кто может чем помочь

но кабель простой. три цвета л/р и земля. А гарнитура зеленый/красный, и как я понял на каждый канал земля, зеленый с хзкаким цветом в полоску, и такой же красный.

если я эти две земли на одну на землю запаяю две отдельные будет ок? оч долго просто паяется( стоит ли переделывать, или всеравно не будет как надо?

Здравствуйте, возможно сможете помочь. Есть гарнитура с внешней звуковой картой, и там и там 5ти пиновый разъём. В проводе перебилась микрофонная жила, поэтому хотел поменять провод, о нигде не могу найти такой разъём. Есть ли они вообще в продаже, или это извращение производителя? Гарнитура ASUS strix DSP P.S. Наушники с 3х пиновым разъёмом и гарнитуры с 4х пиновым работают, но микрофон с таких гарнитур не работает.

Как припаять микрофонный провод к наушникам

Чувак, привет из 18 года. Искал схему пайки, твоя тема на 4й строке яндекса. Спасибо!

4 года назад

Автор, опишите как можно переделать pop-port гарнитуры (пульта) от старых Nokia ad41 в штекер для 3,5 мм Jack-а ?

решил спаять переходник — купил разборный джек 4 pin, но он не влазит полностью в смартфонное гнездо. Хорошо, что есть noname гарнитуры а-ля «за 50р» — их штекер + немного кабеля + термоусадка. Получилось)

Не знаю ответит ли автор, но не можешь подсказать где приобрести такой же провод для наушников но 6 жильный: зеленый синий красный медный красно-синий и медно-красный.

У меня на гарнитуре с 4 пинами только 3 провода: синий, красный и золотистый. Оторвался штекер, не могу понять как спаять. После кнопки на наушники выходят вообще зелёный и золотистый на левый и на правый.

Статья супер. Очень полезная информация.

Хочу в свою очередь поделиться своими способами ремонта наушников  https://ddr256.blogspot.com/2021/06/zamena-jack35.html

Ремонтировал как проводные наушники и гарнитуру, так и беспроводные.

ооооочень долго искал, не нашел, крякнул, убил полчаса, и вычислил. распиновка Sony MDR-ZX660AP. и кнопка и микрофон ожили.

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

С лыжами тоже работает, по крайней мере с g4s. А вот регулировка громкости не пашет

Такой вопрос. Есть телефон Xperia Z3 Compact и эппловские эйрподы. Не работает микрофон. Но у наушниках слышно все отлично. Можно как то заставить работать? гуглил, но ничего не нашел..уж очень люблю эйрподы.

Леново не видит штекер ,с внешнего входа магнитолы. Гарнитуру видит. Что можно сделать? Lenovo A1000

Наконец-то понял почему мои наушники не воспроизводили голоса и давали только фоновую музыку, словно минусовка какая-то. Общий канал просто не проходил. Приходилось держать кнопку микрофона.

А вот есть разница между 3х и 4х контактными штекерами? В смысле 3х контактный без проблем должен работать с 4х контактным разъемом? Пытался как-то заменить штекер на колонках, чтобы подключать к телефону и почему-то купленный штекер с магазина очень плохо контачил нужно было его поворачивать и ловить положение, может из-за того что разъем на телефоне заточен под гарнитуру, те под 4 контакта? Или просто штекер говеный попался?

Все таки запилили пост) Я ждал)

Автор, а для чего 5-пиновые используются? У меня есть пара таких. С первыми понятно — левый, правый, общий, левая шумка, правая шумка. А есть ещё 5-пиновая гарнитура к телефону, никакого шумодава нет, зачем 5 контактов не пойму.

Вообщем суть: у меня не работают клавиши громкости.

чтобы со штекерами и вечно спутывающимися проводами не путаться используйте наушники/гарнитуру с Bluetooth 🙂

мне кажется, что в разделе с прозвонкой есть огромная ошибка. если прозванивать между собой плюсы разных каналов, то ни мультиметр, ни батарейка результата не даст никакого, а вы пишете, что будет сложение двух сопротивлений разных катушек, а без земли это невозможно.

Вопрос: у меня нокиа С6 со старым разъёмом. Купил наушники с новым + переходник. Звук в наушниках есть, но не могу принять звонок кнопкой микрофона, при этом сам микрофон нормально работает (если принять звонок кнопкой на телефоне, то меня слышно). Куда смотреть? Телефон/наушники/переходник?

Вопрос к автору.  А чем тогда отличаются гарнитуры для IPhone от гарнитур для Samsung (и других андроидов) ?

Подскажите вообще не шарящему в этом: Возможно как-то подключить микрофон от гарнитуры к ноутбуку с 2-мя гнездами? Когда вставляю в гнездо микрофона, в скайп транслируются звуки компьютера, а не микрофон. 🙁

А что делать с извечной проблемой разрыва проводов у джека? Какие бы наушники к телефону не купил (в разных ценовых категориях), они работают 2-4 месяца, а потом эта херня случается :с

Скоро таблица умножения будет по 2к плюсов в горячем собирать

Вот только из-за геморроя с перепайкой 3.5 джека купил бт наушники. ни о чем не жалею.

Как припаять микрофонный провод к наушникам

TRS на самом деле значит Tip, Ring, Sleeve
в общих чертах — пипка, кольцо, рукав, описывают контакты джека.

пособие для ежей, не достигших годовалого возраста

годовалые ежи уже находятся в режиме капитана очевидности и способны думать

srsly. это же пиздец.

без интернетов было лучше и ежи люди развивались

А можно не ебать мозги и купить беспроводную гарнитуру

Как припаять микрофонный провод к наушникам

Спасибо, а поял последний раз методом научного тыка. А тут все ясно и понятно

Наверное, вы все видели, что дети в советских книжках, мультиках и фильмах просто обожают варенье, и вообще им нередко прилетало, если они это самое варенье съедят. Это странно, еще и потому, что в советских семьях варенье готовилось в промышленных масштабах.

Напомню из классики:

Как припаять микрофонный провод к наушникам

Мама пришла: «Кто варенье съел?» Я говорю: «Ира». Мама посмотрела, а у нее все губы в варенье. Сегодня утром ей от мамы досталось, а мне мама еще варенья дала. Н. Носов, «Фантазеры»

Как припаять микрофонный провод к наушникам

В Советском мультике про Карлсона, его любимое блюдо варенье, хотя в оригинале книги, прямо указано, что больше все он любит фрикадельки и торт со взбитыми сливками. О варенье в книге вообще ни слова.

Как припаять микрофонный провод к наушникам

В сказке «Королевство кривых зеркал», девочка залезла лопать варенье, прямо ложкой из банки и разбила ее.

Как припаять микрофонный провод к наушникам

Ну и наконец Мальчиш Плохиш, продал родину за латте и чизкейк банку варенья и корзину печенья.

Как припаять микрофонный провод к наушникам

Тося Кислицына поедающая варенье килотоннами)

Мне вся эта история не давала покоя в детстве. Варенья всегда было полно и ели его не так уж часто. Мне кажется, если бы я тогда сожрал банку варенья меня бы только похвалили.

Я спросил бабушку в чем дело и она рассказала. Дело в том, что так было не всегда. Все эти писатели, мультипликаторы и режиссеры — дети войны.

Далее со слов бабушки:

До 60х годов, дети видели сладости только в городах. До деревней конфеты/шоколадки не доезжали, да и в деревнях/селах детей шоколадом не баловали. В выходные дни можно было выпросить пару копеек на петушка.

Бабушка рассказывала, что помнит, как отец взял ее на день рождения в город и там купил шоколадку. Т.е. это было событие.

Конфеты в коробках доставали к большому празднику, так просто было не купить, да и стоили они космос.

Единственной послевоенной сладостью было варенье. Вот только где его взять? Огородов не было и дач тоже не было. Плодовые культуры в послевоенное время не были приоритетом, сажали зерно, картофель и пр. существенные культуры.

Варенье покупали у тех кто жил в деревнях, стоило оно дорого. В основном покупали малиновое, чтобы лечиться зимой. Лопать его было строжайше запрещено, только когда заболеешь. Бабушка говорит, что не сосчитать сколько раз они с братьями симулировали больное горло лишь бы получить варенья.

И вот в 1949 людям начали массово выдавать земельные участки под дачи и огороды. Люди начали сажать в т.ч. ягоды и гнать варенье в промышленных масштабах. Бабушка говорит, что до сих пор помнит первую зиму, когда варенья был целый погреб. Можно было есть каждый день без ограничений)

В 60е годы, конфет и шоколада разных сортов было уже много и варенье ушло на второй план. Но как говорится, если у вас не было в детстве велосипеда, а сейчас есть порш, то в детстве у вас все равно не было велосипеда. Наверное, поэтому в мультиках и сказках варенье выступает в качестве заветной сладости.

Как припаять микрофонный провод к наушникам

Многожилка. Каждый проводок в лаковой изоляции. Проводки обернуты вокруг армирующих нитей. Кто паял, знает, что не так все тут простоКоллега подогнал маленькие таблетки аспирина в оболочке. Оболочку зачищаю.

Как припаять микрофонный провод к наушникам

Потом прикладываю проводок, и «топлю» его паяльником в таблетке.

Как припаять микрофонный провод к наушникам

Таблетка плавится, потом начинает пригорать. Вот в это время нужно успеть смочить провод. Сильно не жму, так как в дальнейшем могут быть проблемы при пайке.Дальше лужу провод.

Как припаять микрофонный провод к наушникам

Вот зеленый луженый проводок. Никакой наждачки, высокой температуры и еще всяких лишних действий. Ничего не смывал.

Как припаять микрофонный провод к наушникам

Армирующая нить внутри. Остатков флюса нет. Все облужено с небольшим запасом.

Как припаять микрофонный провод к наушникам

Потом беру термоусадку с клеем, расширяю с одной стороны, надеваю на кабель. Припаиваю штекер, предварительно обрезав лишнее и уложив все, надеваю термоусадку на штекер и усаживаю.

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

Извините за ошибки.

Лучшие посты за сегодня

Как припаять микрофонный провод к наушникам

Многие современные люди используют в повседневной жизни наушники, и нередко встречаются с тем фактом, что они выходят из строя. Обычно не работает один из динамиков. Это случается часто, потому что провода имеют свойства перегибаться. От постоянного воздействия на провода происходит разрыв внутренних контактов. Когда происходит такая неприятность, в большинстве случаев, можно восстановить работу гарнитуры самостоятельно.

Важные моменты перед распайкой наушников

Причиной, почему не работают наушники с микрофоном, может также быть несовместимость двух гарнитур: телефона и наушников. Именно для таких ситуаций были разработаны специальные переходники. Так что если появилась проблема со слышимостью в наушниках, то сначала надо проверить самые очевидные варианты.

Перед тем, как приступить к ремонту наушников, требуется определить причину возникновения проблемы. Достаточно часто разрыв проводков происходит в том месте, где провод постоянно подвергается перекручиванию, а именно в штекере. Реже может появиться повреждение в кабеле. В этом случае следует его просто полностью поменять на другой. Чтобы определить, что в динамике нет звука по причине неисправностей в штекере, можно попробовать вдавить кабель в основание разъема, закручивая его в разные стороны. Если после этого будет появляться звук, то причина неполадки именно здесь.

Как припаять микрофонный провод к наушникам

Для того, чтобы приступить к распайке гарнитуры с микрофоном и кнопкой, следует изучить типы разъемов. Существуют кабели с тремя проводами, с четырьмя, с пятью и даже с шестью. Наушники с микрофоном подключается именно через 4 провода. Некоторые модели оснащены нестандартными разъемами.

Обратите внимание! Если при осуществлении распайки наушников новый разъем относится к нестандартному виду, то для подключения требуется использовать соответствующий переходное устройство.

Что необходимо для распайки

Для распиновки неисправной гарнитуры необходимо приготовить следующее:

  • Новый разъем для замены. Он должен быть такого же вида, что и старый.
  • Для качественной спайки нужен паяльник. Мощность его не должна быть высокой – 25 Ватт.
  • Канифоль и припой.

Как припаять микрофонный провод к наушникам

На сегодняшний день существуют способы, как соединить кабель, не прибегая к спаиванию элементов. Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы. Спаянные контакты более долговечны, и прослужат долгое время.

Распайка наушников с микрофоном и кнопкой

После того, как выявлена причина неисправности, и приготовлены необходимые инструменты и элементы, можно приступать к распайке:

  • Острым ножом следует срезать старый разъем, оставляя от основания примерно 0,5-1 см. Таким образом происходит удаление проблемного участка.
  • Осторожно, чтобы не повредить жилы, тем же ножом, нужно снять изоляционную оболочку. После этого можно увидеть 4 провода. Два кабеля будут покрыты изоляцией, а два – нет.
  • Покрытые изоляционным материалом провода нужно очистить от покрытия при помощи наждачки или канцелярского ножа. Правый и левый каналы перекручиваются вместе. Левый канал обычно обозначается зеленым цветом изоляционного материала, правый – красным.
  • Если в кабеле присутствуют только 3 кабеля, то два из них являются каналами, а третий – общий экран. В этой ситуации надо только очистить кабеля от изоляции, ничего не скручивая.
  • Разъем, который будет крепиться к гарнитуре, надо разобрать, просунуть через отверстие в основании кабеля от наушников.
  • При помощи паяльника надо припаять контакты к разъему. Сначала припаивается общий экран, затем прикрепляются правый и левый каналы.
  • Припаянные провода и разъем должны немного остыть, а затем следует проверить, работают ли наушники. Если слышимость хорошая, и проблема устранена, то можно заняться сборкой разъема. Если после осуществления работы наушник не работает, то следует проверить, не отошел проводок после спайки.
  • Провод надо закрепить к разъему. На современных моделях разъемов есть специальные зажимы. Изолированный кабель надо вставить в зажим, и закрепить при помощи плоскогубцев.
  • Для уверенности контакты обматываются изоляционной лентой. Разъем собирается, можно опять слушать музыку и разговаривать.

Как припаять микрофонный провод к наушникам

Внимание! Если после работы звука все равно нет, даже после проверки всех проводов на спаянность, то повреждение проводов может быть около самого динамика.

Для того, чтобы правильно осуществить распайку, и быстро устранить неисправность, не нужны дополнительные навыки или определенные знания. Все, что нужно для качественной работы – это аккуратность и умение обращаться с паяльником. Если не получается качественно работать с паяльником или отлично сделать работу самостоятельно в первый раз, не нужно опускать руки, а пробовать еще, пока не получится.

Как припаять микрофонный провод к наушникам

Наушники и различные гарнитуры стали неотъемлемой частью повседневной жизни. Они имеются практически у каждого жителя планеты. Люди используют их для развлечения, просмотра любимых фильмов, прослушивания музыки знаменитых исполнителей всех времен. Также это устройство помогает быстро решать деловые вопросы и поддерживать связь с другими пользователями.

Благодаря современным разработкам техника становится лучше, обеспечивая высококачественной связью все сферы человеческой деятельности. В последнее время разработчики делают акцент на беспроводных моделях устройств для создания наиболее комфортных условий. У данного варианта есть свои преимущества и недостатки.

В нашей статье мы рассмотрим ранние версии наушников. К сожалению, у проводных моделей был один очень существенный недостаток и слабое место — соединение проводов. Они часто перетираются в месте сгибов и вылетают из внутренней части вкладыша. В таком случае необходимо произвести замену техники.

Но каждый раз покупать новую гарнитуру будет стоить больших денег, поэтому мы предлагаем научиться чинить их. Для того чтобы восстановить провод, нужно правильно его спаять. Об этом мы расскажем в нашей статье.

ВАЖНО: Если техника стоила недорого, можно приобрести новую версию. Однако, для дорогостоящих наушников ремонт обойдется гораздо дешевле, чем полная замена.

Что понадобится?

Как припаять микрофонный провод к наушникам

Работа с электроникой всегда была и остаётся сложным процессом. Следует осторожно подходить к её выполнению и соблюдать все правила техники безопасности. Чтобы все выполнить быстро и правильно, необходимо приобрести в специализированном магазине оборудование для паяния. Для выполнения ремонта в домашних условиях вам могут понадобиться следующие инструменты и материалы:

  • Непосредственно сам паяльник.
  • Источник тока для подключения.
  • Припой для паяния поверхностей оборванных проводов.
  • Флюс для удаления оксидов и лучшей спайки материала. Можно применить канифоль.
  • Канцелярский или обычный острый ножик для зачистки провода.
  • Возможно, понадобится новый штекер или часть провода для замены поврежденного участка.
  • Мультиметры для обнаружения источника неисправности.
  • Изоляционная лента.

Заранее подготовьте оборудование и рабочее место, где вы будете производить ремонт. Лучше выбрать просторное место с наименьшим скоплением посторонних предметов, чтобы предотвратить возможность возникновения пожара и повреждения вещей в процессе работы паяльника.

Как спаять провода наушников

Как припаять микрофонный провод к наушникам

После того, как вы подготовили все необходимое для проведения работ и нашли подходящее для этого место, можно приступать к основному этапу. Принцип действия понятен каждому, самым важным моментом является аккуратность и точность в процессе паяния. Для понимания приводим описание пошагового выполнения всех действий при самостоятельном ремонте наушников:

  • Первым делом нужно определить источник неполадки и объём работ. Существует два метода сделать это: осмотр и прощупывание кабеля по всей длине и проверка специальным оборудованием(мультиметром). Второй вариант применяется при скрытых дефектах, которые невозможно рассмотреть внешне и прощупать.
  • После обнаружения повреждения отрежьте ножом данный сегмент.
  • На одном из концов снимите резиновую оплетку и разведите в стороны жилки провода. В зависимости от модели их может быть разное количество, все они окрашены в различные цвета для удобства. С другой частью провода проделайте те же манипуляции.
  • Теперь снимите с каждой жилки изоляционное покрытие и обожгите все проводки огнем для удаления слоя лака, чтобы припой хорошо держался и обеспечивал хорошую проводимость. Необходимо прокалить каждую жилку.
  • Затем припаяйте все жилы в соответствии друг другу, рекомендуется начинать с общего провода, а затем переходить на канальные части.
  • Если все функционирует, можно закрыть место паяния изоляционной лентой для предотвращения замыкания.

ВАЖНО: Будьте осторожны при работе с электрическими проводами в процессе паяния. Если вы не уверены в своих силах, просто приобретите новую гарнитуру или доверьте работу профессионалам, поскольку неправильный ремонт может ещё сильнее навредить технике.

Как паять провода в наушниках?

Как припаять микрофонный провод к наушникам

Ранее был описан способ устранения неполадок для открытого участка провода. В случае, когда кабель повредился внутри динамика или вблизи от штекера, план действий будет немного изменен.

  • Вы также определяете место, где необходим ремонт. И проводите зачистку этого участка проводки.
  • После этого аккуратно разбираете штекер или динамик. Заранее необходимо подготовить детали для замены.
  • Как только вы зачистили провода и удалили оплетку, необходимо продеть их внутрь нового штекера насквозь, иначе после пайки вы не сможете их вставить внутрь.
  • Все остальные действия выполняются, как было описано выше.
  • Дополнительно после паяния можно завязать небольшой узелок в штекере, чтобы предотвратить свободный ход провода и избежать его дальнейшего перетирания в процессе эксплуатации.

СОВЕТ: Сохраняйте гарантию, по ней вам бесплатно предоставят ремонт и обслуживание устройства.

При самостоятельных попытках ремонта гарантийный талон станет недействительным, поэтому не стоит торопиться. Первым делом обратитесь в сервисный центр. Там вам окажут квалифицированную помощь и отремонтируют изделие.

Здравствуйте уважаемые читатели сайта sesaga.ru. Давненько не обновлял свой сайт — не хватает времени и сил, так как делаю ремонт в квартире. Но рано или поздно, все когда-то кончается, надеюсь и мой ремонт тоже. Теперь о главном.

Проанализировав вопросы, возникшие после статей о ремонте наушников, привели меня к тому, что нужно более подробно рассказать об устройстве и ремонте наушников для телефона, плеера и компьютера. Если по ходу статьи у Вас все же будут возникать вопросы, обратите внимание на предыдущие две статьи, это ремонт наушников для компьютера и ремонт наушников с микрофоном. Возможно, в них Вы найдете ответы на вопросы, которые здесь не затрагиваются.

Конструктивно наушник состоит из корпуса и электромагнитного механизма. В свою очередь электромагнитный механизм сделан из катушки, мембраны и магнита.

Катушка представляет собой каркас, прикрепленный к мембране, на который намотана тонким медным проводом обмотка, имеющая сопротивление в пределах 20–120 Ом. К выводам обмотки катушки подается напряжение от источника звукового сигнала, например, плеера.

Как припаять микрофонный провод к наушникам

Внутри катушки находится постоянный магнит, прикрепленный к основанию корпуса. Между каркасом катушки и магнитом имеется зазор, и получается, что катушка легко перемещается вдоль магнита вверх – вниз.

Теперь, если к выводам наушника подать напряжение звукового сигнала, вокруг катушки возникнет магнитное поле, которое взаимодействуя с полем магнита, будет меняться в зависимости от полярности и мощности звукового сигнала. При этом магнитное поле будет перемещать катушку вверх-вниз относительно магнита, а, следовательно, и мембрану, которая колеблясь, будет создавать звуковые волны, а мы, в свою очередь, уже слышим их как музыку или речь.

Наушники для телефона и плеера.

Все наушники устроены одинаково, с той лишь разницей, что к некоторым добавляется микрофон или регулятор громкости. Для начала, давайте рассмотрим самые обыкновенные, без каких либо регуляторов и прочее, т.е. два уха и штекер. Такие наушники используются в плеерах и в простых моделях мобильных телефонов.

На рисунке видно, что от каждого уха выходят по две жилки разного цвета и заходят в штекер, или по буржуйскому — джек. Цвета даны условно для более удобного понимания схемы.

Как припаять микрофонный провод к наушникам

Внутреннее устройство штекера (джека) так же показано условно, но именно таким образом провода распаиваются внутри него.
Здесь видно, что красная и зеленая жилки, идущие от контактов левого и правого наушника, являются основными, и, заходя в штекер, припаиваются отдельно к каждому внутреннему контакту штекера, связанного с внешним контактом, вставляемым в гнездо плеера или телефона.

А вот синие жилки соединяются вместе, и являются «общим» или «минусовым» контактом. То есть получается, что относительно «минуса» сигнал от усилителя звуковой частоты левого и правого каналов подается на основные жилки левого и правого наушника. Таким образом, мы получаем стереофоническое звучание.

Теперь, даже если у Вас будут оборваны все провода, но зная схему, Вы сможете без труда восстановить полюбившиеся наушники. Просто берете от каждого уха по одной жилке и соединяете вместе – это будет «общий», а два оставшихся будут основными – левым и правым каналом. Ниже приведена стандартная принципиальная схема самых обычных стереофонических наушников.

Как припаять микрофонный провод к наушникам

Если Вы дружите с измерительными приборами, например, мультиметром, то определить в каком месте произошла неисправность и ее характер, вообще не составит труда.

Вначале представим наушники в виде двух катушек, имеющих какое-то сопротивление. Переводим мультиметр в режим измерения сопротивления, и относительно «общего» контакта штекера производим измерение сопротивления катушек левого и правого наушников. Если наушники целы, то показания мультиметра будут одинаковы и находится в пределах от 20 –120 Ом.

Как припаять микрофонный провод к наушникам

А вот когда сопротивление одной из катушек наушника не определилось, или сильно отличается, то здесь поступаем следующим образом.
Фиксируем щупы мультиметра на «общем» контакте штекера, и контакте предполагаемой неисправной катушки. Аккуратно гнем шнур перед входом в штекер и в корпус наушника, следя за показаниями мультиметра. В каком месте показания будут скакать, значит это и есть поврежденное место. Теперь осталось только устранить неисправность, и наслаждаться стереофоническим звучанием.

Но бывают и тяжелые случаи, когда ты мнешь шнур, а реакции никакой. Вот тогда приходится все последовательно разбирать, и искать поврежденное место.

У кого нет измерительного прибора, поступаете следующим образом: вставляете штекер наушников в гнездо плеера или телефона, включаете музыку и также гнете шнур. Где музыка будет прерываться, или слышны щелчки – это и есть поврежденное место.

Также встречаются наушники, где вместо обычных проводов производитель ставит экранированный провод. Здесь экран (оплетка) используется и как «общий» и как защита от наводок, а внутренняя жила используется как основная.

Как припаять микрофонный провод к наушникам

Здесь от каждого уха выходит одинарный экранированный провод, который заходит в небольшой пластмассовый или резиновый корпус произвольной формы, соединяется в схему, и выходит к штекеру уже двойным экранированным проводом.

Как припаять микрофонный провод к наушникам

Существует другой тип наушников, используемый для более серьезной гарнитуры. Вот тут всех, кто пытается самостоятельно отремонтировать наушники, поджидает засада в виде микрофона, переменного резистора и микропереключателя. Хотя если разобраться, то на самом деле страшного ничего нет для того, кто знает, как устроены простые наушники.

Как правило, эти элементы редко выходят из строя, быстрее покупается новый телефон, но все же, для общего развития, попробуем разобраться, что к чему. Возьмем, например, гарнитуру марки ALCATEL, здесь как раз имеется весь набор.

Как припаять микрофонный провод к наушникам

Запомните! Если придется вскрывать гарнитуру, чтобы найти неисправность, всегда начинайте поиск сверху — вниз, то есть, от входа наушников в гарнитуру. Вначале всегда проверяйте звуковой тракт. Так Вы никогда не запутаетесь, даже если и не знаете, по какой схеме сделана конкретная модель.

Сначала разберем работу звукового тракта.

С левой стороны платы припаяны три жилки, приходящие от наушников, которые дорожками, обозначенные красными линиями, идут к двум ножкам переменного резистора. От двух других ножек резистора, уже черными линиями, дорожки уходят в сторону штекера.

Микропереключатель немного мешает, так как закрывает видимость прохождения дорожек, но выпаивать его я не стал, и Вам не советую. Просто берете мультиметр и вызваниваете их от начала до конца. Дорожка «минуса» или «общий» проходит через всю плату, нигде не обрываясь.

Как припаять микрофонный провод к наушникам

Теперь если к гарнитуре подать звуковой сигнал, то дорожками, обозначенными черными линиями, он приходит на резистор, а двумя красными линиями, выходя с резистора, уходит к наушникам. Здесь применяется сдвоенный переменный резистор, чтобы можно было слышать стереофоническое звучание, поэтому у него пять ножек: две – вход, две – выход, и одна – общая (минус).

Хотя у обычного сдвоенного переменника их шесть, но в целях миниатюризации и экономии материала, по одной ножке от каждого резистора объединяют в одну, так как по схеме их все равно соединяют вместе.
Чтобы Вам было более понятно, привожу принципиальную схему звукового тракта с соблюдением всех цветов использованных на рисунке выше.

Как припаять микрофонный провод к наушникам

Как видите, три из пяти жилок, уходящего кабеля к штекеру (джеку) мы определили без труда, и следующим этапом разберемся в оставшихся двух.

Внимательно смотрим на плату, и видим, что от ножек микропереключателя идут две дорожки, проходящие через два конденсатора и микрофон. Здесь получается, что все четыре элемента включены параллельно, и если нажать кнопку микропереключателя, то вся цепь замкнется накоротко и выключит микрофон из работы.

Как припаять микрофонный провод к наушникам

Отсюда получается вывод, что в момент разговора, если вы хотите слышать собеседника, то необходимо отключать микрофон нажатием кнопки. Привожу принципиальную схему тракта микрофона и микропереключателя.

Как припаять микрофонный провод к наушникам

Теперь я думаю, что Вы точно разберетесь, когда возникнет проблема с любимыми наушниками. Описанным способом можно отремонтировать наушники любой навороченности и сложности.

Наушники с микрофоном для компьютера.

В предыдущих статьях, были описаны два способа ремонта наушников с микрофоном для компьютера, а именно: когда были вырваны провода из регулятора громкости, и когда перетерлись провода в слабых местах наушников, от чего в них появлялся треск, и периодически пропадала слышимость. Но было сделано одно упущение — я не стал делать полный разбор схемы. Сегодня мы это упущение устраним.

После того, как Вы разобрали наушник, в котором установлен микрофон, в глаза бросается клубок проводков, уходящий к регулятору громкости. Вначале разберем звуковой тракт.
Из этого уха выходит черный кабель с двумя жилками (2) и (3). Жилка под номером (2) – это «минус», «общий» или GND, а под номером (3) – основная или вход правого канала.

Как припаять микрофонный провод к наушникам

Так вот, этот кабель, приходя от правого наушника жилкой (2), припаивается к одному из контактов катушки левого наушника и с этого же контакта уходит к регулятору громкости, но уже пятижильным кабелем. Жилка с номером (3), являющаяся основной или входом правого канала, уходит на регулятор, поэтому она сразу соединяется пайкой с жилкой (4) пятижильного кабеля.

Со второго контакта катушки наушника жилка с номером (1), являющаяся основной или входом левого канала, также сразу уходит пятижильным кабелем на регулятор. Чтобы Вам было более понятно, привожу рисунок звукового тракта, ссылаясь на фото выше.

Как припаять микрофонный провод к наушникам

Звуковой тракт разобрали, и теперь в левом наушнике осталось разобраться всего лишь с двумя жилками, приходящими от микрофона. Их легко заметить, так как они сразу припаиваются на две оставшиеся жилки пятижильного кабеля, идущего к регулятору громкости.

Как припаять микрофонный провод к наушникам

Здесь есть один момент, который надо знать. Так как микрофон имеет полярность подключения, у него есть «плюс» и «минус», поэтому, если случится так, что Вы не запомнили какой куда, расстраиваться не нужно. Припаиваете провода, собираете наушники, подключаете их к компьютеру, выходите, например, в Скайп, запускаете мастера.

Если Вас не слышно, значит, разбираете регулятор громкости в месте, где пятижильный кабель заходит от левого уха, находите две жилки микрофона и меняете их местами. Одна жилка будет сидеть на дорожке «минуса» или «общей», а вторая будет припаяна к дорожке, приходящей к выключателю.

В любом случае, всегда ориентируйтесь по цвету проводов.

В процессе эксплуатации наушников для компьютера возник один недостаток, который надо устранить. Если Вам пришлось резать пятижильный кабель, то перед распайкой жил, обязательно завяжите его узлом как показано на картинке ниже.

Как припаять микрофонный провод к наушникам

Еще один совет. Никогда не жгите провода огнем, чтобы снять с них слой лака. Делать это надо ножом, наждачной бумагой или горячим жалом паяльника. Слой лака на жилках от гарнитуры для наушников лучше всего снимать паяльником.

Возьмите деревянный брусок, можно обыкновенный лист ксероксной бумаги, хорошо облудите жало паяльника, отрежьте размохрившийся кончик жилки. Теперь кладете провод на приготовленную поверхность, а сверху на него жало паяльника. Через 3-4 секунды начинайте аккуратно вытаскивать проводок из-под паяльника, слегка придавливая его жалом.

Как припаять микрофонный провод к наушникам

Все. Провод хорошо облужен.
Если с первого раза не получилось, повторите процедуру еще раз.

И уже по сложившейся традиции посмотрите ролики о наушниках

О том, как правильно припаять новый штекер к наушникам (с распиновкой проводов)

Не секрет, что самой распространенной неисправностью любых наушников (затычек, капелек или больших накладных) является поломка провода возле штекера. В этой ситуации ничего не остается делать, кроме как поменять штекер на наушниках. Это легко и под силу вообще любому, кто хоть раз держал в руках паяльник. Единственное, что желательно бы разобраться в хитросплетении проводов (в некоторых наушниках под изоляцией кабеля находится аж 6 проводов!)

Сегодня речь как раз пойдет о том, как припаять наушники к штекеру и при этом не накосячить.

Не нужно ни о чем думать, просто действуйте согласно приведенной пошаговой инструкции и вы без труда отремонтируете свои любимые наушники.

1. Безжалостно откусываем штекер:

Как припаять микрофонный провод к наушникам

2. Как заменить штекер на наушниках? Для этого мы будем использовать старый разъем. Распотрошим его при помощи острого канцелярского ножа, вспоров его прямо по шву. Это метод позволяет разобрать практически любой штекер:

Как припаять микрофонный провод к наушникам

Раскрываем пластиковую оболочку и достаем внутренности. Видите группу контактов, к которым припаяны обрывки проводов?

Как припаять микрофонный провод к наушникам

Запоминаем распиновку проводов наушников (а еще лучше записываем на клочок бумаги к какому контакту какой провод был припаян). Вот стандартная распайка проводов наушников по цветам:

  • зеленый провод – это левый канал;
  • красный провод – это правый канал;
  • желтый (медный) провод – общий.

3. Теперь надо немного зачистить провода наушников. Как должен выглядеть результат:

Как припаять микрофонный провод к наушникам

соединяем общие провода (которые в бесцветном лаке) вместе и залуживаем самые кончики:

Как припаять микрофонный провод к наушникам

Пару слов о том, как перепаять штекер на наушниках. Лудиться будет плохо, т.к. провода покрыты лаковой изоляцией. Для облегчения процесса можно слегка припалить самые кончики зажигалкой.

Лично я обошелся обычным ножом, которым аккуратно счистил эмалевое покрытие с проводков. А после этого залудил обычным способом — с припоем и канифолью.

4. Теперь находим где-нибудь старую ненужную ручку:

Как припаять микрофонный провод к наушникам

и отделяем от нее самый кончик:

Как припаять микрофонный провод к наушникам

5. Подготавливаем кусочек термоусадки, которая будет защищать провода от резких перегибов на выходе из штекера:

Как припаять микрофонный провод к наушникам

6. Пришло время припаять провода наушников к штекеру. Паять нужно в полном соответствии с цветами проводов в наушниках (вспоминаем, куда какой цвет был припаян или ищем наш клочок бумаги, где все записано):

Как припаять микрофонный провод к наушникам

7. Убеждаемся, что все работает. Для этого включаем мультиметр в режим прозвонки, втыкаем наушники в уши и поочередно касаемся щупами разных контактов. Должны быть слышны всякие шорохи и щелчки в разных каналах.

Или можно попытаться воткнуть этот недоделанный штекер в телефон или МП3-плеер и запустить музычку. В последнем случае важно убедиться, что правый и левый каналы работают независимо друг от друга (воспользуйтесь регулировкой баланса).

8. Если все звучит как надо, усаживаем термоусадку с помощью строительного фена или обычной зажигалки:

Как припаять микрофонный провод к наушникам

9. Бодяжим пару капель эпоксидного клея:

Как припаять микрофонный провод к наушникам

все склеиваем и оставляем на несколько часов до полной полимеризации.

10. Радуемся тому, как мы починили штекер наушников!

Посмотрите фото, как мне удалось припаять новый штекер к наушникам:

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

По-моему, это самый простой способ как починить штекер на наушниках из всех предложенных в интернете. При том, что результат получается вполне достойным. Если сильно не присматриваться, то даже и не понятно, что это самоделка.

Кстати, поначалу у меня была мысль приготовить пасту из пищевой соды и суперклея, чтобы использовать ее вместо эпоксидной смолы.

Как припаять микрофонный провод к наушникам

Но оказалось, что эта смесь застывает настолько быстро (практически мгновенно!), что этот вариант пришлось отбросить как непригодный.

Вот и все. Теперь вы знаете, как сделать наушники если сломался штекер и какой провод в наушниках за что отвечает. Всегда старайтесь разобраться в том, как все устроено, как отремонтировать штекер на наушниках своими руками, экономьте свои деньги!

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

  • 2 провода (для моно-наушников);
  • 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
  • 4 провода (для стерео-наушников);
  • 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

Как припаять микрофонный провод к наушникам

3 провода

От каждого уха всегда идут два провода — плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Как припаять микрофонный провод к наушникам

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Как припаять микрофонный провод к наушникам

Чаще всего провода покрывают лаком разного цвета:

  • красный — правый канал;
  • зеленый, синий или белый провод — левый канал;
  • бесцветный лак — общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

Смотрим, как правильно припаять провод к наушникам (3 провода):

Как припаять микрофонный провод к наушникам

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода — это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы — разного (обычно синий и красный или зеленый и красный):

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

Как припаять микрофонный провод к наушникам

А вот как припаять наушники к такому джеку:

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода — это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

Как припаять микрофонный провод к наушникам

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Как припаять микрофонный провод к наушникам

Как припаять микрофонный провод к наушникам

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:

Как припаять микрофонный провод к наушникам

И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

Как припаять микрофонный провод к наушникам

или даже так:

Как припаять микрофонный провод к наушникам

то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода — это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Схема соединения наушников с микрофоном

Каждый, кто пользуется наушниками, рано или поздно сталкивался с тем, что они выходят из строя. Как правило, это проявляется в виде одного не работающего динамика. Такая поломка характерна для наушников, и связана она с тем, что их провода постоянно перегибаются. Ниже на фото красными кругами показы зоны, наиболее подверженые риску обрыва.

Как показывает практика, если произошла такая поломка, в большинстве случаев работоспособность можно восстановить. Расскажем подробно, как спаять наушники, чтобы они продолжили вас радовать чистым звуком.

Определение проблемы

Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле. Последний случай встречается крайне редко и, как правило, вызван механическим воздействием на провод при неаккуратном обращении. В такой ситуации рекомендуется полностью менять его, поскольку места спайки создадут проблемный участок.

Как припаять микрофонный провод к наушникам

Места, где чаще всего происходит обрыв провода

Чаще всего проблема кроется в самом штекере, поскольку это самое критичное место. В большинстве случаев, надавливая на основание разъема, или изгибая возле него кабель, можно поймать положение, при котором оба наушника начнут работать. В результате этого можно констатировать, что проблема кроется именно в штекере.

Стандартные штекеры

Прежде, чем приступать к ремонту, рассмотрим наиболее распространенные типы разъемов для наушников, а также схему их подключения. Это поможет нам определиться, как спаять провода наушников, если в кабеле 4 провода (гарнитура с микрофоном) или 3 провода.

Ниже показана классическая схема подключения наушников, соединенных между собой общей массой. В качественных устройствах, таких как Koss Porta Pro, Philips, Sony, Sennheiser и т.д. для каждого канала используется отдельный экранированный провод, в более бюджетных реализациях для двух каналов может быть общий экран.

Как припаять микрофонный провод к наушникам

Подключение наушников к стандартному штекеру

У наушников с микрофоном, штекер имеет дополнительную контактную площадку, схема такого подключения показана ниже.

Как припаять микрофонный провод к наушникам

Схема подключения наушников с микрофоном к стандартному штекеру

Заметим, что многие производители мобильных устройств могут использовать нестандартные разъемы, эту тему мы рассмотрим в финале статьи.

Перечень необходимого оборудования для ремонта

Для работы нам потребуется:

  • не сильно мощный паяльник, достаточно 25 Вт. В интернете, конечно, можно найти методику, как соединить провода в наушниках без паяльника, но с надежностью пайки это не сравнится. Поэтому, если у вас нет его – купите (цена от $3), в быту он всегда пригодится;
  • канифоль и припой;
  • новый разъем (проверьте, чтобы он был однотипным с тем, который заменяем).

Алгоритм действий при ремонте

Теперь, когда у нас все готово приступаем к восстановлению наушников:

  • срезаем старый разъем, примерно на расстоянии 0,5-1 см от его основания, так мы избавимся от проблемной части провода;
  • снимаем изоляцию, так чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующим цветным лаком, а два без изоляции (пример показан на фото);

Как припаять микрофонный провод к наушникам

Конец провода наушников со снятой изоляцией

  • для того, чтобы залудить провода, с них необходимо будет снять изолирующий лак, делается это при помощи канцелярского ножа или мелкозернистой наждачной бумаги. Экран правого и левого канала скручиваем между собой;
  • как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один – общий экран, в этом случае просто снимаем с них изолирующий лак;
  • разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото (иначе придется все переделывать);

Как припаять микрофонный провод к наушникам

Важный момент: провод должен быть продет в основание разъема

  • дав проводам и разъему остыть несколько минут, можно протестировать результат. Для этого подключаем штекер в гнездо аудио выхода и проверяем работу наушников. Если все нормально, приступаем к сборке разъема. Что делать, если один наушник все еще не работает, будет рассказано отдельно;
  • закрепляем провод, для этого на разъеме предусмотрен зажим (на контакте, куда припаивается общий провод), в него вкладывается изолированный кабель и обжимается при помощи плоскогубцев. На фото ниже зажим отмечен красным кругом на нераспаянном разъеме;

Как припаять микрофонный провод к наушникам

Зажим для кабеля (отмечен красным)

Как припаять микрофонный провод к наушникам

Готовый к сборке разъем

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

  • некачественная пайка, необходимо тщательно проверить ее;
  • проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
  • проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

  • обрезаем провод рядом с основанием наушника;
  • разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
  • удаляем изоляцию с провода и производим его зачистку и лужение;
  • если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
  • припаиваем провода, тестируем наушники, производим их сборку.
