Как спаять провод без паяльника в домашних условиях

Холодная пайка — это ценный навык. Есть много ситуаций, когда возможность ремонта или модификации электроники действительно может спасти ваш день. Но большинство людей не носят с собой паяльник и даже если у вас есть паяльник, то может не быть доступа к электричеству. Как припаять без паяльника?

Итак, сегодня я собираюсь показать вам, как запаять, используя объекты и приспособления, которые находятся рядом с вами (и немного припоя).

Посмотрите видео

Этот проект предполагает работу с открытым огнем. Поэтому обязательно примите все необходимые меры безопасности. Всегда внимательно следите за огнем и никогда не оставляйте его без присмотра. Держите рядом ответственного взрослого со средствами пожаротушения. Приложите все усилия, чтобы держать огонь вдали от легковоспламеняющихся предметов. Избегайте свободной одежды и волос. Будьте осторожны, чтобы не обжечься, особенно при работе с объектами, которые находятся в огне или нагреты на огне. По возможности носите огнестойкие перчатки. Я не несу ответственности, если вы сожжете что-либо или получите ожог.

Найдите источник жара

Первое, что вам нужно, это соответствующий источник тепла. У вас есть много доступных вариантов. Вы можете использовать все, что способно нагреть кусок металла до температуры плавления вашего припоя (между 200°C и 370°C).

Бутановые зажигалки работают в этом плане лучше всего, но вы также можете использовать свечи, масляные лампы, спиртовые горелки или даже открытые костры.

Пайка напрямую разогретых проводов

Самый простой вид пайки — это просто соединить два провода вместе. Это можно сделать, нагревая провода напрямую без паяльника.

Возьмите два провода и снимите изоляцию с их концов. Вам нужно снять около 2-3 см изоляции, а затем плотно скрутить провода.

Чтобы спаять провода, мы будем нагревать их концы и наносить припой на противоположную сторону открытой части (см. фото). Не пытайтесь наносить припой на нагретую область, потому что сажа и другие химические остатки могут накапливаться на этой области и мешать правильному прилипанию припоя.

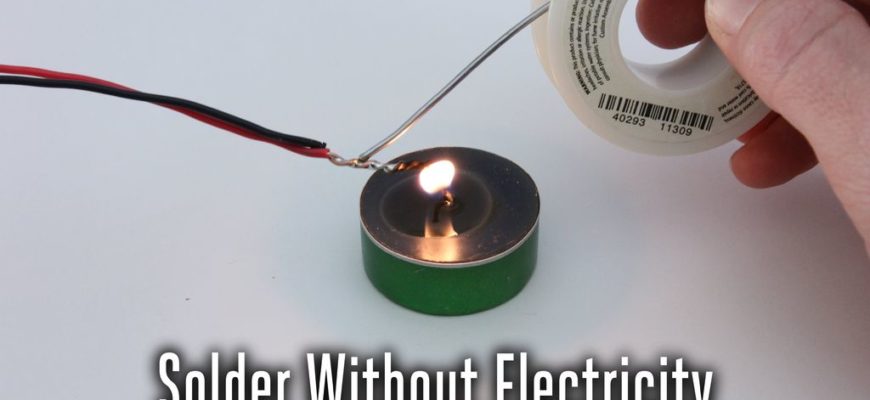

Возьмите свой источник тепла (желательно свечу или зажигалку) и используйте его, чтобы нагреть концы проводов. Подождите около 20 секунд, пока провода не нагреются. Затем медленно нанесите припой на другую сторону оголенного участка провода.

Если припой не плавится, дайте проводам нагреться еще немного. Вам нужно, чтобы провода были достаточно горячими, чтобы правильно паять припой, в противном случае вы можете получить холодное соединение.

Как только у вас будет хорошее спаяное соединение, отрежьте непаянный участок оголенных проводов. Таким образом у вас останется лишь короткий спаяный участок соединения. По возможности также рекомендуется изолировать любые соединения с помощью термоусадочной трубки или изоленты.

Найдите любой ненужный кусок метала, чтобы использовать его как паяльник

При пайке на печатной плате, вы не можете нагреть её напрямую открытым пламенем. Поэтому вам нужно использовать что-то в качестве паяльника. Вы можете найти для этого подходящий кусок металла.

Сталь — хороший материал для этих целей. Она сильна, хорошо сохраняет тепло и очень распространена. Таким образом, вы можете довольно легко найти сталь практически повсюду. Медь тоже подойдёт, но она остывает намного быстрее, чем сталь. Поэтому, если вы используете медь, вам нужно будет работать быстро.

Вот несколько примеров того, что может подойти:

• стальная проволока (не менее 14 калибра)
• гвозди
• отвертка
• болты
• биты для мультитула
• арматура

Чем толще объект, тем больше тепла потребуется для его нагрева до соответствующей температуры. Поэтому для небольших источников тепла, таких как свечи и зажигалки, используйте более тонкие паяльники. Для более крупных источников тепла, вы можете использовать большие паяльники.

Создание паяльника для использования с небольшими источниками тепла, такими как свечи и зажигалки

При работе с небольшими источниками тепла, такими как зажигалки и свечи, необходимо использовать небольшой паяльник. Идеальный материал для этого — стальная проволока 14 калибра. Она достаточно мала, чтобы быстро нагреваться, но достаточно велика, чтобы достаточно долго удерживать тепло для пайки. Также очень легко согнуть проволоку в любую форму, с которой вам удобно работать. Но если вы не можете найти стальную проволоку, вы можете использовать гвозди и отвертки соответствующего размера.

Я согнул конец провода. Это фактически удвоило толщину наконечника паяльника. Затем я согнул конец провода под углом 90 градусов. Форма буквы «L» облегчает попадание пламени под кончик.

В большинстве случаев вы, вероятно, будете держать паяльник отдельно от источника тепла. Однако в случае с кухонной зажигалкой можно легко прикрепить провод к концу этой зажигалки. Все, что вам нужно сделать, это обернуть проволоку вокруг металлической шейки зажигалки и расположить наконечник паяльника над пламенем.

При использовании паяльного инструмента вам нужно нагреть участок металла на расстоянии около 2 см от его конца. Это оставляет другой конец инструмента чистым и свободным от окисления или химических остатков.

Дайте металлу нагреться в течение 10-20 секунд. Затем быстро переместите его на компоненты, которые вы хотите паять. Обычно у вас будет достаточно времени для пайки одного соединения. Затем поместите инструмент обратно на пламя и дайте ему снова нагреться.

Создание паяльника для использования с большими источниками тепла, такими как открытый огонь

Если вы работаете с большим источником тепла, таким как камин или костер, то вам нужно подойти к процессу немного по-другому. Прежде всего, вам нужно будет принять дополнительные меры предосторожности. Носите огнестойкие перчатки и, когда это возможно, при работе с нагретым паяльным инструментом используйте металлические щипцы или плоскогубцы.

Дровяной огонь намного жарче, чем свеча или зажигалка. Поэтому вам понадобится инструмент, который позволит работать на безопасном расстоянии. Для этого вы можете использовать длинную проволоку или прикрепить паяльник к концу негорючего стержня, такого как кусок стальной арматуры.

Открытый огонь дает гораздо больше тепла, чем зажигалка, но его гораздо сложнее контролировать. Так что вы, вероятно, захотите, чтобы ваш паяльник был сделан из более толстого металла. Это поможет паяльнику уловить и сохранить больше тепла. Если вы используете проволоку в качестве инструмента для пайки, вы можете сделать наконечник толще, сложив конец проволоки в несколько раз.

Как и где вы нагреваете инструмент для пайки, зависит от того, с каким огнем вы работаете. Горячие угли, как правило, будут более устойчивым источником тепла, чем пляшущее пламя, но для нагрева вашего паяльного инструмента вам понадобится много горячих углей. Возможно, вам придется использовать метод проб и ошибок, пока вы не почувствуете, как всё работает. Чтобы облегчить себе жизнь, начните с большего огня. Это даст вам больший и более долгоиграющий пласт угля.

После того, как вы нагрели инструмент, быстро переместите его к объекту, который вы хотите паять. Когда инструмент для пайки больше не сможет расплавить припой, верните его обратно в огонь и разогрейте.

Используйте ваши навыки, чтобы сохранить своё время

Теперь у вас есть знания и навыки, которые позволят вам паять где угодно. Они действительно могут вам пригодиться в чрезвычайной ситуации. Так что начните включать небольшое количество припоя в свои наборы для выживания и аварийные наборы.

Современные технологии упрощают наш быт: можно даже использовать такую технологию, как спаять провода без паяльника. Появилась она недавно, но уже стала незаменима: нередко ее использование проще, чем работа с настоящим прибором.

Пайка — одна из разновидностей соединения металлических частей, применяемая к ненагруженным изделиям. Соединяет цветные металлы небольших размеров, соединение другим способом, которых невозможно. Используется в электротехнике, для работы со слаботочным и среднемощным проводам. Метод паяния заключается в соединении металлических поверхностей, за счет нанесения легкоплавкого металла, который имеет высокий коэффициент сцепления с соединяемыми поверхностями и хорошую токопроводимость.

Сам инструмент — паяльник — определяет метод нанесения соединяющего вещества. Но существуют методы объясняющие, как припаять провод без паяльника в экстремальных условиях, где нет электричества.

Пример пайки проводов без паяльника

Материалы для пайки проводов без паяльника

Разница между способами состоит в форме и температуре наносимого припоя. В этом случае форма материала, чем можно припаять провод без паяльника, становится определяющей. Это припой, который может быть в различных формах:

• привычный всем состав из канифоли, олова или олово–свинцовой смеси в слитках;
• тот же припой, прокатанный в тонкую фольгу, шириной 0,5-0,7 мм;
• паста, где припой представляет собой смесь, изготовленную из порошков и кислотного раствора различных металлов и канифоли;

Так как припаять контакт без паяльника стало возможным, появились и различные формы материала, применение которых позволяет использовать примитивный источник нагрева: открытый огонь зажигалки, спиртовки или обычной свечи.

Использование материалов в различных состояниях, все же имеет свои различия, например выбор технологии как припаять провод без паяльника в наушника отличается от той, которая может использоваться при пайке посуды. А способ восстановления платы будет отличаться от того, как припаять гирлянду без паяльника.

Использование метода лужения при пайке

Отвечать на вопрос как запаять провода без паяльника, начнем с метода лужения. Этим же способом можно соединять детали обычным пайковым материалом, предварительно сделав из него стружку.

Метод состоит в том, что на металлическую пластину, это может быть жестяная крышка или плотная фольга, ложатся кусочки канифоли и оловянный или свинцово–оловянный припой ПОС60, предварительно раскрошенные, и держится над открытым пламенем свечи, конфорки или зажигалки (практичнее использовать турбо зажигалку).

В жидкую фазу опускаются предварительно очищенные от изоляции концы соединяемых проводов. Если первый метод, как соединить провода без паяльника не подходит в каком-либо случае, рассмотрим следующий.

Лужение на примере печатной платы

Метод пайки фольгой

Как припаять без паяльника провод в домашних условиях за 5 минут. Вышеперечисленные методы, хоть и не сложные, но все-таки требуют аккуратного отношения, точности движений при нагреве. Фольга представляет собой припой, прокатанный в виде тонкой ленты, это очень удобная форма, так как не размажется по лишней площади и не протечет при лишней дозировке — это физически не возможно.

Ограничений по видам, расположению и размерам контактов для этого способа нет, ним одинаково удобно как припаять провод к плате без паяльника, так и соединять контакты два скрученных провода.

Подготавливаем контакты: снимаем изоляцию и зачищаем от остатков. После чего соединяем концы провода методом скручивания, отрезаем нужный кусочек фольги, убираем клейкую ленту и оборачиваем ею провод. Равномерно нагреваем с помощью свечи или зажигалки.

Особенности пайки гирлянды без паяльника

Отличие между обычными проводами и в том, как запаять гирлянду без паяльника состоит в подготовке: при работе с гирляндой нужно найти место отсоединения провода. Здесь могут быть три причины:

• Чаще всего порывы контактов происходят в блоке управления, виной всему небольшая площадь сцепления из-за тонких проводков.
• Порывы могут происходить на всей протяженности гирлянды.
• Параллельное подсоединение ламп, при перегорании одной из них размыкается вся цепь.

Работы проводим только после отключения гирлянды от сети!»

Отошедшие контакты хорошо видно, в двух других случаях: разрыва провода или испорченной лампочки, поиск проводится с помощью тестера: замеряем каждую половину отдельно, на той, из которой обнаружится порыв, делится еще пополам и так пока не найдется повреждение или нерабочий элемент.

После того как найдется место разрыва, надо решить, как без паяльника припаять провод гирлянды, Именно в этом случае удобней всего использовать именно беспаяльный метод из-за маленького диаметра проволоки. Наиболее подходящим здесь оказывается использование пасты и термоусадочной трубки. Далее все по схеме:

• обрезаем провод в месте разрыва;
• зачищаем провода;
• заранее одеваем трубку и сдвигаем ее в сторону (до окончания пайки);
• делаем скрутку и наносим пасту, но не соприкасаемся с краями изоляции;
• равномерно нагреваем пламенем свечи или зажигалки, пока припой не примет нужную консистенцию;
• на остывшее место одевает изоляционную трубку и также нагреваем ее.

Если возникла проблема, как припаять наушники без паяльника, решите ее тем же методом, как и ремонт гирлянды.

Еще одним отличным способом пайки без паяльника является свечка и медный провод. Конструкцию видно на фото.

Пайка с помощью свечки

Особенности пайки проводов к плате без паяльника

Плата представляет собой многокомпонентную конструкцию из разнородных материалов, отличающихся по плавлению, огнестойкости, поэтому использование открытого огня вблизи —  исключено.»

Это усложняет решение задачи, как припаять без паяльника провод к плате. Для этого способа нам понадобится источник высокой температуры, но без открытого пламени. Припой может быть использован в любой форме, которая имеется: фольга, паста, слиток.

В этом методе без самого паяльника обойтись можно, но придется найти ему замену. Для этого нужны три компонента:

• Жало, в качестве которого может быть использован металлический предмет с температурой плавления выше 350 ºC (скрепка, заточенная медная проволока, гвоздь и т. д.);
• Ручка или держатель, обеспечивающие безопасную работу, это может быть и полоска натуральной не плавящейся ткани (джинсовая, хлопковая, вата) или плоскогубцы;
• Источник огня, в качестве которого можно использовать турбо зажигалку, свечку, в домашних условиях — горелку газовой плиты;
• В качестве припоя используются все виды материала.

https://youtube.com/watch?v=daON4ydVWHI

Для того чтобы знать, как запаять провода без паяльника достаточно определиться с:

• существующими модификациями припоев, это: паста, слитки, фольга;
• особенностями и спецификой работы ремонтируемых приборов.

Если вы определились, как спаять контакты без паяльника, то важно еще знать, что при использовании пасты или фольги отдельно обрабатывать канифолью не нужно. Она уже входит в состав этих припоев, а вот если вы используете стандартный сплав, то канифоль нужна.

В целом пайка проводов без паяльника может заменить обычный метод, но в случае с ремонтом платы, желательно перепроверить ее контакты в стационарных условиях.

Современный мир насыщен большим количеством разнообразных электротехнических изделий, а также металлической продукцией. Поэтому умение, а также навыки пользоваться обыкновенным паяльником, пригодятся каждому человеку. Благодаря пайке, пользователь может самостоятельно, не пользуясь услугами специальных сервисных центров, ремонтировать разнообразную бытовую технику (телевизоры, мониторы, радиоприемники), а также восстанавливать различные предметы из домашней утвари, при изготовлении которых использовались такие материалы как серебро, медь либо латунь.

Не у каждого человека под рукой есть такой инструмент как электрический паяльник. Однако существует большое количество разнообразных способов, которые позволяют вполне успешно паять разные по своему размеру детали, механизмы, а также изделия, без использования электрических паяльников. Некоторые методы пайки, позволяют паять разнообразные детали, а также соединять между собой металлы, в том случае, когда в доме нет электроэнергии.

Лужение без паяльника

Во время соединения между собой разнообразных участков конструкций механизмов либо деталей, на их поверхность предварительно наносится небольшой слой специального припоя. Такая процедура называется лужением. Благодаря лужению можно существенно улучшить контакт между соединяемыми деталями, а также повысить качество пайки.

Такую процедуру как лужение можно вполне успешно выполнить без такого инструмента как паяльник. Чтобы нанести тонкий слой припоя на детали необходимо взять небольшую металлическую емкость (можно использовать металлическую крышку из-под банки кофе) и насыпать в нее чистого олова либо оловянно – свинцового припоя. Также в емкость следует добавить немного канифоли.

Затем металлическую емкость нужно разогревать до тех пор, пока не начнет расплавляться помещенный в нее припой. Осуществлять нагрев можно благодаря простой свече, электрической либо газовой плите. Затем конец очищенного от изоляции провода необходимо поместить в канифоль, а потом в расплавленный припой приблизительно на 2 секунды. Затем провод следует извлечь из емкости с расплавленным припоем и при помощи обыкновенной тряпки потереть его. Это позволит устранить из поверхности провода лишние слои припоя.

Без применения пальника можно залудить небольшие участки плоских деталей. Для того на их поверхность необходимо поместить немного, заранее наструганного, припоя и канифоли. Затем деталь необходимо разогреть. Для этого нижнюю ее часть подносят к источнику огня. Разогревать деталь рекомендуется непосредственно в том месте, куда была насыпана канифоль вместе с припоем. После того, как припой полностью расплавится, его при помощи стального стержня, следует аккуратно, равномерно растереть по плоской поверхности детали.

Во время лужения деталей, изготовленных из стали, канифоль использовать не нужно. Однако участки и места стальных деталей, где будет производиться пайка или лужение, необходимо предварительно обработать, используя для этого специальную паяльную кислоту.

Пайка проводов без использования паяльника

Без применения паяльника можно быстро и легко спаять между собой медные провода. Для этого концы проводов подвергаются процессу лужения, а затем скручиваются друг с другом. Потом место пайки необходимо разогревать до тех пор, пока не начнет плавиться слой нанесенного припоя. В этом случае, в качестве элемента для разогрева следует использовать свечу, спички либо обыкновенную зажигалку. Это обусловлено тем, что в данном случае, для разогрева поверхности необходимо узконаправленное пламя.

Для пайки посуды либо домашней утвари, сделанной из алюминия, рекомендуется применять специальный припой, в состав которого входит свинец и олово. Чтобы соединить между собой провода большого диаметра, на место пайки, перед нагревом необходимо добавить немного измельченного припоя. Это обусловлено тем, что одного лужения, для надежного соединения между собой крупного провода может быть недостаточно. Таким образом, можно соединять между собой медные провода, диаметр которых не превышает отметки в 2 мм.

Чтобы надежно припаять провода к деталям, на которых присутствует плоская поверхность необходимо подвергнуть их процессу лужения. Полудить нужно участок поверхности детали, где будет выполняться пайка и конец провода. Затем провод нужно прижать к плоской поверхности и насыпать на него немного припоя. После этого деталь следует разогреть, пока олово полностью не расплавится.

С использованием желобка

Для пайки проводов, диаметр которых составляет не более 3 мм, можно применять специальный желобок. Чтобы изготовить такой желобок можно воспользоваться обыкновенной алюминиевой фольгой, толщина которой составляет около 0,8 мм. Затем с концов провода рекомендуется удалить изоляцию длиной приблизительно в 3 см. Потом очищенные провода необходимо скрутить друг с другом или положить параллельно.

Фольгу следует отрезать в форме полоски, ширина которой должна быть равна участку пайки. Затем ее нужно согнуть в желобок таким образом, чтобы края полностью охватывали и покрывали соединенные участки проводов. Затем в желобок, предварительно загнув одну сторону фольги, насыпается немного канифоли и припоя. Потом фольга, для расплавления припоя, разогревается. После остывания олова, фольгу необходимо снять от спаянных проводов.

Пайка посуды или емкостей

Иногда возникают ситуации, когда нужно запаять небольшие отверстия, которые появились на поверхности такой домашней утвари как кастрюли либо ведра. Если диаметр появившегося отверстия не превышает отметки в 6 мм, тогда их можно быстро запаять, без применения такого инструмента как паяльник.

Для пайки посуды и разнообразных емкостей применяется специальный припой (ПОСво). Место, непосредственно возле отверстия нужно зачистить наждачкой. Зачищается отверстие во внутренней части емкости таким образом, чтобы в итоге оно приобрело форму конуса. Потом место пайки нужно обработать при помощи паяльной кислоты. В качестве альтернативы можно также вполне успешно использовать и соляную кислоту.

В нижнюю часть отверстия нужно поместить небольшую, тонкую пластинку, которая не даст припою высыпаться наружу. В отверстие, с внутренней части емкости, необходимо положить небольшое количество припоя и канифоли. После этого при помощи направленного источника пламени припой нужно нагревать до тех пор, пока он не расплавится.

Для пайки посуды сделанной из алюминия, нужно пользоваться специальным припоем. Для его изготовления необходимо смешать олово вместе с цинком, в пропорции 4 к 1. Вместо цинка можно применять алюминий (в этом случае отношение олова к алюминию будет 99 к 1).

Пайка с использованием пасты

Соединить между собой провода либо разнообразные электронные, радиодетали можно без использования паяльника, при помощи специальной паяльной пасты. Такую пасту можно сделать самостоятельно, в домашних условиях. Для этого нужно взять эмалированную кастрюлю или ведро и налить в нее концентрированную соляную кислоту (32 мл). Затем в емкость необходимо добавить немного воды (12 мл). После этого, в раствор следует добавить цинк (8,1г), и олово (7,8г). Стоит отметить, что олово в емкость добавляется только после полного растворения в растворе ранее добавленного цинка.

После того, как закончится действие химической реакции, из полученной смеси, путем выпаривания нужно удалить воду. После этого в емкости должна остаться пастообразная, по своей консистенции, смесь. Затем полученную пасту нужно положить в емкость, сделанную из фарфора и добавить в нее измельченный до порошкообразного состояния свинец (7,4г), олово (14,8г). Кроме того, в смесь, для получения пасты, необходимо добавить сухой нашатырь (7,5г), глицерин (10г), канифоль (9,4г), а также измельченный до консистенции пыли цинк (29,6г).

Чтобы спаять между собой провода или детали при помощи пасты нужно сначала зачистить районы, где будет производиться пайка. Затем, используя кисточку, на места пайки нужно нанести слой пасты и при помощи свечи либо огня спиртовки разогреть ее. После расплавления пасты, необходимо убрать источник пламени и подождать пока она полностью не застынет.

Надежность контакта проводов гарантируется качественной спайкой. Но при их соединении также обязательно учитывается ряд факторов: вид припоя, флюса, материал токоведущих жил и прочие. Для самостоятельной пайки предварительно рекомендуется разобраться со всеми этими вопросами.

Суть процесса

Процедура пайки проводов предполагает их электрическое соединение, которое по надежности уступает исключительно сварке. На этапе спайки токоведущих жил происходит соединение микрочастиц. Припой в расплавленном состоянии проникает в структуру провода из меди, становится с ним после затвердевания одним целым элементом.

Чтобы достичь такого эффекта, паять провода нужно только после тщательной очистки их поверхностей от окислов, различных загрязнений и обезжиривания. Для превращения твердого припоя в жидкую массу требуется его нагревание при высокой температуре.

Подготовка

Перед выполнением спайки проводов всегда проводится их предварительная подготовка:

• концы соединяемых проводов зачищают на 4-5 см от изоляционного покрытия;
• с оголенных жил удаляют окисную пленку, защищают мелкозернистой наждачной бумагой до блеска.

Перед пайкой медных проводов осуществляется их лужение:

• паяльник нагревают до температуры плавления канифоли (чтобы определить, нагрелся ли инструмент до нужной температуры, нужно просто прикоснуться его концом до канифоли, которая соответственно должна начать расплавляться);
• далее оголенный конец провода опускаются в расплавленную канифольную массу;
• жалом паяльника берут немного сплава припоя и равномерно распределяют его по оголенной жиле, проворачивая при этом сам провод.

Медная жила после завершения процедуры лужения обретает серебристый цвет (до этого была красной). Аналогичные действия выполняют с другими соединяемыми проводами методом пайки. После завершения лужения все жилы соединяют в скрутку.

Как припаять провод без паяльника с помощью зажигалки

Из всех вариантов соединения проводов спайка считается самым надежным способом. Без выполнения этой процедуры практически невозможно достичь надежного соединения электропроводки. Но не всегда под рукой есть паяльник либо газовые и низковольтные инструменты, с помощью которых можно произвести качественную спайку, к примеру, проводки транспортного средства в дороге.

Опытные мастера, чтобы соединить провода без пайки специальным устройством, рекомендуют воспользоваться обыкновенной зажигалкой.

Что понадобиться для соединения отдельных проводков между собой без использования паяльника:

• флюс жидкий;
• припой трубчатый с флюсом Ø 0,7 мм;
• зажигалка.

Все эти принадлежности можно приобрести в ближайшей торговой точке с радиотоварами.

Пошаговая инструкция, как надежно спаять проводки между собой при отсутствии специального паяльного инструмента:

• В первую очередь оголяют концы соединяемых проводов, с них снимают изоляционное покрытие (примерно до 2-х см с каждой жилы). При планировании последующей изоляции участка соединения проводки с помощью термоусадки, рекомендуется ее сразу надеть на окончание одного из проводов.
• Далее скручивают зачищенные проводки между собой. Для этого их концы накладывают друг на друга и проворачивают пальцами в противоположные стороны.
• Следующий шаг – берут кусочек припоя длиной до 5 см, накручивают его на соединительный отрезок жил. Флюс размещен непосредственно в середине трубчатого припоя.
• Припой сначала наматывают тремя витками с одного конца соединяемого участка, затем его прикладывают по всей длине зачищенной жилы и наматывают тремя витками с противоположной стороны (смотрите на фото). Это рекомендуется делать обязательно, чтобы не перегреть изоляционное покрытие проводки. Как правило, намотанный припой нагревают по центру, и после его прогревания до температуры плавления он самостоятельно растечется по всему отрезку зачищенной жилы.
• После выполнения обмотки припоем на центр участка соединения наносят одну каплю жидкого флюса.
• После выполнения всех перечисленных действий берут обычную зажигалку, поджигают ее и подносят окончание пламени к середине соединяемого участка проводки.
• После прогревания припоя до температуры плавления боковые витки расплавляются и равномерно растекаются по всему соединительному отрезку.
• После растекания припойной массы на этот участок перемещают термоусадочную трубку, предварительно надетую на один из проводков, и прогревают ее также с помощью зажигалки.

Если все сделать правильно, как описано в пошаговой инструкции выше, соединение получится достаточно качественным и надежным, устойчивым к окислению и на разрыв.

Вопрос о том, чем можно заменить припой, является достаточно актуальным среди домашних мастеров. Его можно заменить специальной паяльной пастой, в состав которой входит припой и флюс. Для спайки отдельных элементов при отсутствии паяльного устройства это отличный вариант:

• отпадает необходимость использования двух отдельных компонентов: припоя и флюса;
• достаточно нанести пасту на соединяемый участок и нагреть ее открытым огнем до температуры расплавления.

Состав паяльной пасты:

• металлический порошок – свинец, олово, серебро ( в зависимости от назначения припойного компонента пропорции металлов отличаются);
• фиксатор – специальный клейкий компонент, удерживающий сплав в границах спайки в жидкой форме;
• флюс.

Флюс в процессе нагревания быстро испаряется, а припойная масса плотно и прочно охватывает жильную скрутку по всей длине.

Паяльные пасты предоставляют возможность спаивать отдельные элементы без применения специализированного паяльного оборудования. В пищевой промышленности используют пасты с маркировкой ПОМ3, ПОС 63 и прочие с похожим составом.

Также пастообразные припои часто применяют при пайке микросхем. В этом случае вместо паяльных устройств используют тонкие стальные стержни, концы которых предварительно нагревают пламенем открытого огня.

Полезная статья: Флюс для пайки

Как припаять без паяльника — с помощью желобка из фольги

Применение желобка из фольги позволяет осуществлять спайку без паяльника, как одно-, так и многожильных проводов сечением не более 3 мм2.

• предварительно зачищают концы соединяемых проводков (снимают изоляцию), выполняют их скрутку;
• далее сгибают небольшой кусочек фольги (нужно сформировать удлиненную ванночку), помещают в эту заготовку скрутку;
• на очищенные жилы наносят флюс и посыпают порошком из олова;
• далее над открытым огнем прогревают ванночку из фольги (можно использовать любой внешний источник нагревания, например, зажигалку);
• в процессе нагреванию скрутку проводки медленно проворачивают вокруг собственной оси;
• после завершения спайки удаляют излишки фольги.

Чтобы спаянной скрутке обеспечить надежное изоляционное покрытие рекомендуется дополнительно ее обвернуть специальной термоусадочной пленкой, затем прогреть для получения плотной изоляции.

Чем заменить паяльник в домашних условиях — пайка посуды или емкостей

Через определенный период эксплуатации стальные емкости и посуда начинают покрываться ржавчиной, в результате чего в них появляются трещины и дырочки. Но не стоит спешить выбрасывать, к примеру, старую металлическую кастрюлю с незначительными дефектами. Ее можно еще запаять и использовать для бытовых нужд.

Для этого можно воспользоваться достаточно простым способом даже при отсутствии в хозяйстве специального паяльного аппарата.

Необходимые расходные материалы и инструменты:

• стальная полоска (вместо паяльного жала) толщиной до 1 мм и шириной 3-4 см;
• газовая горелка либо паяльная лампа;
• флюс;
• сплав олова со свинцом.

Порядок выполнения пайки:

• одну сторону стальной заготовки обрезают для удобства держать ее в руке во время выполнения ремонтных работ;
• затем обрезанный конец полоски из металла оборачивают специальным теплоустойчивым материалом;
• второй конец стальной заготовки обрезают под форму символа V и затачивают с помощью напильника;
• далее переворачивают ремонтируемую емкость днищем вверх;
• подкладывают под кастрюлю какой-нибудь предмет со стальной пластиной (важно чтобы поверхность металла плотно прилегала к дырке в днище емкости снизу);
• далее с внешней стороны вокруг отверстия тщательно зачищают поверхность дна наждачной бумагой;
• следующее действие – нарезают припой небольшими кусочками, диаметр которых не должен превышать 3-5 мм;
• на подготовленную поверхность дна емкости наносят флюс и раскладывают кусочки припоя вокруг дырки;
• затем на открытом пламени прогревают рабочий конец (самодельное жало) стальной полоски и выполняют им лужение ремонтируемой зоны емкости;
• после завершения ремонтных работ, затвердевания и полного остывания припойной массы поверхность полируют наждаком.

Важно: В случае ремонта металлической посуды и емкостей, применение которых в дальнейшем планируется для пищевых целей, нужно использовать специальный паяльные сплавы, в составе которых 90% олова (абсолютно безвредный металл для человеческого здоровья).

Полезная статья: Канифоль для пайки

Как запаять с помощью фольги

Вместо стандартного припоя для спайки проводки можно успешно использовать фольгу – тонкую пленку из алюминия, которая требует минимального количества тепловой энергии для такой процедуры.

Вариант спайки проводов фольгой предназначен для соединения проводков незначительного диаметра, которые применяют для изготовления электротехнической продукции китайские производители.

Последовательность пайки с использованием алюминиевой пленки:

• предварительно с концов соединяемых проводков удаляют изоляционное покрытие, примерно до 2-х см;
• зачищенные жилы скручивают между собой;
• готовую скрутку обрабатывают паяльной пастой, которую наносят тонким слоем, и обворачивают фольгой;
• после этого соединение прогревают над открытым пламенем (можно использовать обычную свечку либо зажигалку).

После выполнения всех перечисленных манипуляций получается прочное и надежное соединение проводки.

Как спаять два провода без паяльника

На современном рынке радио- и электротоваров большое количество продукции китайского производства. Китайцы с целью экономии расходных материалов используют в своих изделиях достаточно тонкие проводки, которые при выполнении ремонта электротехники сложно спаять обычным паяльником. Но опытные мастера научились обходиться без таких специальных устройств.

Инструкция, как припаять провод без применения паяльного оборудования:

• предварительно зачищают концы проводков от изоляции, после чего плотно скручивают друг с другом;
• далее берут медный стержень Ø1-2 мм с заостренным концом;
• наносят на скрутку паяльную пасту;
• прогревают жало стержня над открытым огнем и проводят им по скрутке.

В результате получается достаточно качественная спайка проводки. Это самый эффективный вариант соединения очень тонких жил без использования стандартного паяльника.

Еще один вариант выполнения пайки в бытовых условиях – это использование обыкновенной канцелярской скрепки. Ее предварительно разгибают, затем одним концом паяют после предварительного подогрева зажигалкой либо свечкой, другой удерживают плоскогубцами.

Полезная статья: Соединение полипропиленовых труб без пайки

Как припаять провода к плате

Часто тонкие проводки радиотехнических средств отрываются от платы. Поэтому многие интересуются, как самостоятельно можно сделать пайку в таком случае, если дома нет специального оборудования – паяльника.

В первую очередь необходимо выбрать доступный и более удобный источник нагревания, например:

• идеальный вариант – паяльная лампа;
• газовая конфорка;
• при отсутствии первых двух источников подойдет обыкновенная зажигалка либо свечка.

В качестве паяльного жала можно использовать любой металлический стержень с заостренным концом, например, обычный гвоздь или швейную иголку. Чем тоньше жало паяльного приспособления, тем быстрее оно нагреется.

На плате в точке старой пайки могут быть остатки флюса и припоя. Но если их даже не будет, окончание оторванного провода нужно предварительно зачистить, затем придавить к старой точке фиксации раскаленным самодельным жалом.

Чтобы не повредить саму плату электрооборудования работы нужно выполнять очень аккуратно.

Как облудить провод — лужение без паяльника

Лужение – это самый быстрый вариант спаять провода. Для выполнения такой процедуры подойдет кусок проволоки из меди либо обычный гвоздь, концы которых предварительно расплющивают молотком.

Последовательность выполнения спайки лужением:

• окончания соединяемых проводков предварительно зачищают от изоляционного покрытия, затем скручивают;
• далее наносят на полученную скрутку жил флюс;
• с помощью напильника из твердого припоя делают порошок;
• далее нанесенный на скрутку флюс тщательно посыпают оловянно-свинцовой крошкой;
• нагревают пламенем открытого источника огня выбранный вместо паяльного жала стальной стержень, медный провод, гвоздь либо прочее изделие (это можно сделать над газовой конфоркой, паяльной лампой либо зажигалкой);
• по всей линии скрутки проводки водят раскаленным жалом, пока поверхность соединения не станет луженой.

После выполнения всех перечисленных действий получается достаточно надежное соединение электропроводки.

Как отпаять провод

Перед тем как отпаять провод нужно приготовить паяльное устройство либо заменяющий его инструмент. После этого рекомендуется действовать в такой последовательности:

• нагревают выбранный инструмент для распайки, обрабатывают его флюсом и расплавляют аккуратно малый объем припоя;
• далее с необходимого участка провода удаляют изоляционное покрытие и очищают оголенную жилу от загрязнений механического типа;
• следующий шаг – лужение провода (на него наносят флюс, удаляют окислы);
• далее провод надежно фиксируют и с помощью напильника обозначают зону распайки (делают линию для непосредственного перемещения раскаленного жала);
• несколько раз проводят разогретым жалом четко по проведенной линии до достижения необходимого результата;
• после полного остывания жилы (до температуры окружающей среды) распаянный проводок изолируют.

При выполнении всех перечисленных действий в четкой последовательности такая процедура не представляет сложности для самостоятельного выполнения. Процесс распайки электропроводов практически ничем не отличается от спаивания отдельных элементов.

Полезная статья: Температура плавления олова для пайки

Меры безопасности

При выполнении паяльных работ, как и при сварке, обязательно нужно соблюдать правила техники безопасности, которые позволяют:

• не допустить возгорание в рабочем помещении;
• предупредить получение мастером термических ожогов на открытых частях тела;
• защитить мастера от поражения электротоком.

Поэтому перед началом ремонтных работ обязательно нужно проверить исправность источника электропитания, целостность кабелей, по которым проходит электрический ток.

Для паяльных приспособлений обязательно нужно подготовить подставку из негорючего материала. Во время непосредственного выполнения паяльных работ запрещается касаться раскаленных металлических инструментов, в т.ч. подставки. Паяльное приспособление можно брать только за ручку, выполненную из термостойкого материала.

Возможные проблемы при пайке

Наличие определенной практики спаивания изделий позволяет достигать качественных соединений. Опытные мастера способны визуально определить возникшие проблемы в процессе выполнения паяльных работ.

Новичкам в этом деле стоит предварительно ознакомиться с проблемами, которые могут возникнуть во время пайки:

• перегрев элементов – припойная масса не покрывает спаиваемые поверхности, т.к. фактически отсутствует соединение;
• недостаточный прогрев соединяемых элементов (холодная спайка) – припойная масса имеет тусклый цвет, значительно ухудшаются прочностные показатели соединения, в результате контакт быстро нарушается;
• перемещение спаиваемых изделий на этапе затвердевания нанесенного припоя – разрыв пленки затвердевающей припойной массы, полное отсутствие соединения.

Для устранения перечисленных дефектов требуется повторная, но качественная спайка.

Пайка обеспечивает высокое качество соединения изделий в сочетании с технологичностью самого рабочего процесса.

Любой новичок при желании способен научиться паять в течение нескольких часов, процедура не представляет сложности. Но для этого нужно предварительно ознакомиться с рекомендациями опытных мастеров и выполнять все действия в четкой последовательности согласно уже готовым инструкциям, разработанным на практике.

При самостоятельном выполнении пайки также важно понимать, что качественного соединения отдельных элементов получится достичь только при исправных инструментах, правильно подобранных расходных материалов.

При этом не менее важно соблюдать установленные правила техники безопасности, чтобы не получить увечий в процессе паяльных работ.

Обычно, чтобы соединить электрические провода, используют паяльник. В принципе, все верно.

Однако бывают такие ситуации, что паяльника под рукой нет (или сломался). А может быть, электричества в доме просто нет. В общем, разные могут быть форс-мажоры.

В сегодняшней статье мы расскажем о простых способах, как можно надежно соединить провода без электропаяльника.

• Соединение одножильных проводов
• Соединение многопроволочных проводов
• Три вида скруток, которые пригодятся каждому мастеру
• Пять альтернативных вариантов соединения проводов

Соединение одножильных проводов

Берем два куска провода, которые нужно соединить. Зачищаем изоляцию посередине, как показано ниже на фото.

Затем каждый провод складываем вдвое (ровно пополам) и делаем на конце петли. Вставляем одну петлю в другую.

Дальше продеваем конец одного куска провода в петлю другого и затягиваем, чтобы в результате получился узелок.

При необходимости можно воспользоваться плоскогубцами, чтобы максимально затянуть соединение.

Надеваем термоусадочную трубку и прогреваем ее любым доступным способом, чтобы она обтянула соединение проводов.

Соединение многопроволочных проводов

Берем два куска провода и зачищаем изоляцию на концах. Делаем петли, как показано на фото ниже.

Накладываем одну петлю на другую, чтобы они стали «одним целым», а концы проводов продеваем в «окошко» и потом затягиваем. В результате у нас должен получиться узелок.

Свободные концы просто наматываем на прямые участки проводов. Надеваем термоусадку и прогреваем ее.

Если вас заинтересовала эта тема и вы хотите узнать еще некоторые способы соединения проводов без паяльника, рекомендуем посмотреть видеоролик ниже. Своим личным опытом с нами поделился автор YouTube канала The Maker.

Три вида скруток, которые пригодятся каждому мастеру

Скрутки многожильных проводов сегодня не очень жалуют.

Мол, ненадежное соединение. Надо или клеммники использовать специальные, или дополнительно укреплять скрутку пайкой.

Однако не у каждого есть под рукой электрический паяльник с припоем (а иногда элементарно может не быть электричества в доме) или подходящий по размеру клеммник.

Поэтому в качестве временного решения иногда приходится делать обычные скрутки.

Правда, тут нужно отметить, что скрутка скрутке рознь.

Простенькие скрутки довольно хлипкие, потому и ненадежные. А есть скрутки очень прочные. О них и расскажем в сегодняшней статье.

Своим личным опытом поделился с нами автор YouTube канала «Этот папа исправит это». Поддержите автора лайком, просмотрев его видео.

Берем два провода, и зачищаем изоляцию на концах. Многожильный оголенный пучок делим примерно пополам — на две «косички».

Соединяем два провода как показано на фото ниже.

Скручиваем сначала парные «косички». Потом делаем одну полноценную скрутку. Это соединение действительно очень надежное.

Берем два провода. На одном из них зачищаем изоляцию на конце, а на другом — посередине. Соответственно, пучок жил на одном из проводов делим на две «косички», а на втором — делаем «окошко».

«Косички» вставляем в «окошко», как это показано на фото ниже.

После этого делаем две скрутки, направленные в противоположные стороны друг от друга. Такое соединение также по крепости не уступает первому варианту.

Это более простой вариант соединения многожильных проводов. Зачищаем изоляцию на концах проводов. Пучки жил сгибаем «крючком».

Цепляем провода друг за друга, после чего делаем скрутку. На удивление такое соединение тоже получилось довольно надежным.

Пять альтернативных вариантов соединения проводов

Соединить провода в домашних условиях можно без всяких там клеммных колодок, WAGO и других покупных приспособлений.

Существует как минимум 5 различных вариантов соединения проводов с помощью скрутки.

Каким из способов пользоваться в быту — решать вам. Ну а мы рассмотрим каждый из способов по отдельности. Все нижеперечисленные способы очень просты, поэтому, чтобы сделать ту или иную скрутку, не обязательно быть электриком.

Берем два провода, снимаем изоляцию (на расстояние примерно 2-3 см от края), после чего нужно соединить вместе и скрутить.

Ничего сложного, однако такое соединение обладает низкой прочностью на разрыв. Достаточно потянуть провода в стороны, и скрутка «развяжется».

Данный вариант скрутки считается более надежным, по сравнению с первым способом. Каждый провод нужно разделить на две «косички».

Сначала нужно скрутить одну пару «косичек», а потом — вторую. После этого необходимо скрутить провода в одну жилу.

Второй способ хороший, но все же не идеальный. Поэтому если вам требуется надежная скрутка, с большой сопротивляемостью на разрыв, то попробуйте альтернативный вариант скрутки проводов.

Для этого нужно приложить провода друг к другу примерно посередине, после чего надо закрутить сначала одну сторону, потом — другую.

В итоге такое соединение получается достаточно надежным и прочным. Да и сделать его можно так же быстро, как и первые два варианта скрутки.

Делаем врезку в провод

Иногда требуется сделать врезку в провод. Для этого первым делом снимаем изоляцию на проводе в том месте, где будет происходить врезка.

Затем нужно сделать небольшое «окошко» (раздвинуть провода в сторону ножом или отверткой), в которое вставляется другой провод, и потом обматывается.

Соединение алюминия и меди

Для соединения проводов из алюминия и меди существуют специальные переходники: клеммные колодки и клеммники WAGO со специальной пастой.

Но так как в данной статье рассматриваются соединения проводов без покупных приспособлений, то обойдемся подручными средствами.

Для этого потребуется один болт, три шайбы и одна гайка.

То есть, между алюминиевым и медным проводом будет находиться «прослойка» в виде шайбы, которая не допустит их прямого контакта.

Если вас заинтересовали эти 5 вариантов соединения проводов с помощью скрутки, рекомендуем посмотреть видео на нашем сайте.

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.
