Как выбрать аппарат для тig-сварки

Основные принципы и правила

Пайка — это процесс соединения металлов, используя припои, которые становятся жидкими при нагреве и заполняют зазоры между деталями. После остывания припой становится твердым, образуя прочный шов. Для пайки важно соблюдать правило: T1<T2<T3.

Расшифровка обозначений:

Другие условия для надежного соединения включают правильную очистку поверхностей, использование правильной температуры пайки и выбор подходящего припоя.

Работа с паяльником

Работать паяльником проще, чем с электросварочным аппаратом. Температура ниже, технология безопаснее. Пайка позволяет работать с мелкими деталями, соединять и разъединять их без изменения размеров.

Выбор паяльника

Выбор паяльника важен для успешной пайки. Необходимо правильно подобрать тип и мощность паяльника в зависимости от задачи пайки.

Как долго нагревать паяльник

Нагрев паяльника обычно занимает около 3 минут. После этого припой расплавляется и паяльник готов к работе. При использовании электрического паяльника важно не допускать пустого горения, чтобы избежать повреждения жала.

Типы электрических паяльников

1. Тип внешнего нагрева: нагревательный элемент находится снаружи жала.
2. Тип внутреннего нагрева: нагревательный элемент находится внутри жала.

Выбор между этими типами зависит от предпочтений и задачи. Каждый из них имеет свои преимущества и недостатки, поэтому важно выбрать подходящий для конкретной ситуации.

Электрический паяльник с внутренним нагревом

Электрический паяльник с внутренним нагревом состоит из нескольких основных частей:

• Ручка
• Соединительный стержень
• Пружинный зажим
• Сердцевина паяльника
• Наконечник паяльника

Сердцевина паяльника установлена внутри головки паяльника, что позволяет ему быстро нагреваться и обладать высоким коэффициентом использования тепла. Благодаря этим характеристикам его называют электрическим паяльником с внутренним нагревом. Обычно этот тип паяльника предлагается с мощностью 20 Вт или 50 Вт. Паяльник мощностью 20 Вт эквивалентен паяльнику мощностью 40 Вт с внешним нагревом, благодаря высокой тепловой эффективности.

Задний конец электрического паяльника с внутренним нагревом полый, он используется для надевания втулки на шатун и фиксируется пружинным зажимом. При замене жала паяльника нужно сначала снять пружинный зажим, а затем, зажав передний конец жала плоскогубцами, медленно вытащить его, избегая излишнего усилия, чтобы не повредить шатун.

Использование паяльника для обслуживания мобильных телефонов

При обслуживании мобильных телефонов часто приходится заменять компоненты на печатной плате, для этого необходимо использовать электрический паяльник. Поскольку компоненты мобильных телефонов используют процесс поверхностного монтажа и имеют маленькие размеры, высокую степень интеграции и маленькую контактную площадь, выбор правильного паяльника очень важен. Неправильный выбор может вызвать различные ошибки при пайке, такие как непродуктивная пайка, короткое замыкание или даже повреждение платы.

Для таких работ рекомендуется использовать паяльник с постоянной температурой и антистатическими свойствами. Для более крупных устройств, например, экранирующих крышек, может потребоваться более мощный паяльник мощностью 60 Вт или более с толстым жалом.

Как использовать паяльник

1. Выбор припоя: рекомендуется использовать припой с низкой температурой плавления для сварки электронных компонентов.

2. Флюс: для флюса используйте канифоль, растворенную в спирте в пропорции 25 к 75 (по весу).

3. Подготовка паяльника: перед использованием паяльника его следует залудить. Нагрейте паяльник, нанесите флюс, а затем припой на жало паяльника.

4. Пайка: обработайте контактные площадки и контакты компонентов, нанесите флюс. Наложите припой на жало и утопите его в место пайки. После того, как припой расплавится и завяжется на плате, аккуратно уберите жало паяльника.

(5) Время сварки не должно быть слишком большим, иначе можно легко сжечь компоненты. При необходимости используйте пинцет, чтобы зажать контакты, чтобы улучшить рассеивание тепла.

(6) Паяные соединения должны иметь форму пиков синусоидальной волны, поверхность должна быть яркой и гладкой, без оловянных шипов, а количество олова должно быть умеренным.

(7) После завершения пайки используйте спирт для очистки остаточного флюса на печатной плате, чтобы предотвратить влияние обугленного флюса на нормальную работу схемы.

(8) Интегральная схема должна быть припаяна последней, а электрический паяльник должен быть надежно заземлен, либо припаян с остаточным теплом после отключения питания. Или используйте специальный разъем для интегральных схем, а затем подключите интегральную схему после пайки разъема.

(9) Электрический паяльник должен быть размещен на подставке для паяльника.

Вопрос о том, реально ли производить аргонодуговую сварку в условиях домашней мастерской, постепенно теряет свою остроту. TIG-процесс по-прежнему требует особого оборудования и определенных навыков (подробно о нем можно прочитать в статье TIG-сварка – что это и для чего применяется). Но сегодня существуют такие модели сварочных аппаратов, которые делают эту технологию более доступной, чем прежде. С ними и специалист, и любитель имеют равную возможность сваривать разные по свойствам и толщине металлы, получая максимально эстетичные и вместе с тем прочные соединения. Остается решить, какой аппарат для TIG-сварки выбрать.

Что необходимо для аргонодуговой сварки?

Все это вполне уместно в небольшой мастерской, а по необходимости легко транспортируется. Если вы твердо намерены приобрести и установить такое оборудование, стоит разобраться в тонкостях выбора аппарата. Для этого нужно ответить на ряд вопросов.

Какие виды металлов планируется варить?

Аргонодуговая сварка может проводиться в режиме постоянного (DC) или переменного (AC) тока. На постоянном токе варят углеродистые и нержавеющие стали, медь, титан и его сплавы. Если предполагается работать только с такими металлами, достаточно приобрести аппарат с маркировкой DC. Но не спешите с решением.

Для соединения алюминия, магния и их сплавов необходим переменный ток, способный разрушить оксидную пленку. Изделий из этих материалов в нашем обиходе не так уж мало: алюминиевый профиль, посуда, детали мебели и бытовой техники, части автомобилей и т.п. Поэтому, если вы планируете TIG-сварку без ограничений по видам металлов, лучше обратить внимание на инверторы AC/DC с возможностью переключения токовых режимов.

Как выбрать инвертор для сварки?

Ответ на этот вопрос поможет определиться с такой характеристикой инвертора, как диапазон сварочного тока. Нужно учитывать как верхнюю, так и нижнюю границы. Верхнее значение силы тока покажет, на какую максимальную толщину металла рассчитан аппарат. В качестве ориентира можно использовать среднее соотношение: на 1 мм толщины ― 35 А.

Диапазон сварочного тока

• Верхняя граница силы тока показывает максимальную толщину металла.
• Нижняя граница силы тока определяет, насколько тонкие заготовки можно варить.

Простой расчет покажет, что:

• Верхняя граница: на 1 мм толщины = 35 А
• Пример: Варка металла толщиной 2 мм, требуется 70 А

Использование метода TIG

Метод TIG позволяет сваривать тонколистовые металлы без риска проплавления и деформации изделия. Не стоит пренебрегать такой возможностью.

Для работы с тонколистовыми металлами, особенно алюминием, следует обратить внимание на аппараты, имеющие опцию импульсной сварки для уменьшения тепловложения и избегания деформации.

Пример аппарата

Ресанта САИ-200АД

• Максимальная сила тока: 200 А
• Форсаж дуги и быстрый старт
• Поддерживает несколько типов сварки: MMA, TIG, SPOT

Для работы с тонкими металлами и алюминием, импульсная сварка может быть особенно эффективной.

Продолжительность работы

Оцените предполагаемый фронт работ и обратите внимание на продолжительность включения или нагрузки (ПВ или ПН). Важно учитывать, что продолжительность нагрузки относится к максимальной силе сварочного тока. При понижении тока продолжительность включения увеличится.

Оцените характер предполагаемой нагрузки для правильного выбора аппарата.

Где и кем будет производиться сварка?

Для аргонодуговой сварки это немаловажно. Выбирая оборудование, стоит учесть:

Исходя из этого, можно выбрать модель с разными возможностями охлаждения и защиты от перегрева, подключаемую к сети 220 или 380 В. Это может быть тяжелая сварочная установка на колесах или компактный, легкий аппарат.

Высококачественный инвертор TIG должен быть прост в настройках, особенно для сварщика-любителя. Выбирайте интуитивно понятную панель управления, которая поможет быстрее освоить аппарат.

Что сделает сварку легче?

Современные инверторные аппараты имеют обязательный набор функций, которые облегчают работу сварщика и улучшают качество соединений:

Две последние опции могут быть фиксированными и регулируемыми. Последний вариант, конечно, удобнее. Но обычно так устроены более сложные и дорогие модели.

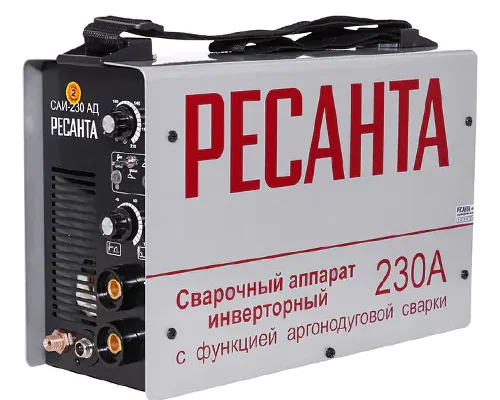

РЕСАНТА САИ-230АД

Сварочный аппарат РЕСАНТА САИ-230 АД предназначается для выполнения различных сварочных работ. Он оптимально подходит как для дуговой сварки в ручном режиме с использованием различных видов электродов, так и для работы в аргоновой среде. Сфера применения сварочного агрегата – производство, в том числе металлоконструкций, ремонтные мастерские, автосервисы.

• Мощность, Вт: 6900;

• Напряжение, В: 220;

• Напряжение холостого хода, В: 85;

• Допустимое отклонение напряжения, %: 10;

• Min ток, А: 10;

• Max ток, А: 230;

• ПВ на максимальном токе, %: 70.

Чем шире возможности аппарата, тем больше у него дополнительных функций. Из них наиболее полезные и востребованные:

Дополнительные возможности инвертора

Это то, что расширяет диапазон использования аппарата. Инверторы TIG могут поддерживать и другие сварочные режимы. Чаще всего это ручная дуговая сварка покрытым электродом (ММА), которая особенно полезна для новичков. Она позволяет освоить аппарат на самых простых приемах без газа.

Ресанта САИ- 315АД (АС/DC)

РЕСАНТА САИ-315 АД AC/DC – современный сварочный инвертор TIG, позволяющий работать как на постоянном (сварка черных и нержавеющих сталей, меди, титана и пр.), так и на переменном токе (сплавы алюминия, магния, медные сплавы больших толщин и пр.), где требуется удаление окислов со свариваемой поверхности).

• Рабочее напряжение, В: 380;

• Напряжение холостого хода, В: 66;

• Max ток, А: 315;

• ПВ на максимальном токе, %: 60;

• Максимальный диаметр электрода, мм: 5;

Очень востребована также сварка в режиме SPOТ. Точечным воздействием тока можно быстро и прочно соединить тонкие металлические детали (0,5–8 мм). Плавление металла происходит только в точках контакта электрода с поверхностью. Такой метод незаменим, например, в авторемонте. Ток регулируется от 15 до 200 А.

Заключение

Те, кто когда-либо занимался сваркой, знают, что метод TIG ― один из самых трудоемких, требующих терпения и навыков. Но этим способом можно достичь красивых и при этом надежных соединений. Он дает возможность сваривать самые разнообразные виды металлов, справиться с такими "капризными" материалами, как нержавейка и алюминий. Поэтому даже сварщики-любители стараются освоить оборудование аргонодуговой сварки.

Для таких умельцев и энтузиастов, начинающих и опытных, компания Ресанта выпускает аппараты, которые могут использоваться в небольших домашних мастерских. Можно выбрать свою модель, ориентируясь на собственные потребности в сварке, не переплачивая за ненужные опции и знаменитый бренд.

Сварочные инверторы Ресанта из серии САИ АД ― компактные и относительно недорогие. Кроме TIG, они поддерживают самые востребованные и доступные режимы сварки (MMA, SPOT, импульсная). Разные модели имеют определенный диапазон сварочного тока и соответствующие функции, которые позволят выполнять задуманные задачи. Для более разнообразных и интенсивных работ предлагается инверторная установка с расширенным набором функций. Главное ― верно оценить необходимое и возможное!

Hakko FX-888D

Устройства компании Hakko — предмет желаний многих начинающих электронщиков. И действительно, компания выпускает качественные системы для сервисных инженеров, ремонтников и других профессионалов, чья работа связана с электроникой.

Это уже не умный паяльник, а паяльная станция, которую просто так с собой не поносишь. Её стоит использовать стационарно — установить на стол и работать постоянно в одном месте. У девайса две кнопки, которые управляют температурными профилями — достаточно удобно.

Паяльная «ручка», если можно так выразиться, хорошо сидит в руке, особо жаловаться не приходится. Из пальцев она не выпадает, покрытие специально сделано таким образом, чтобы не скользить. Станция работает одинаково хорошо как с тонкими платами, так и толстыми. Правда, в последнем случае рекомендуется увеличить температуру, чтобы припой быстро плавился.

Стоимость паяльной станции, к сожалению, превышает цену всех паяльников, описанных в подборке выше, причём вместе взятых. Купить станцию можно примерно за $160-170.

Ну а на этом всё. Если у вас есть собственные предпочтения в мире паяльников и паяльных станций, расскажите о них в комментариях. А если подборка понравится, то сделаем и вторую часть — уже по паяльным станциям, а не паяльникам.

Что понадобится для пайки?

Учимся клеить: Как пользоваться клеевым пистолетом: инструкция в 5 пунктах

Паяльник

Как основной инструмент при работе с микросхемами и мелкими металлическими деталями используют паяльник. При его выборе прежде всего обращают внимание на мощность:

Основные разновидности электрических паяльников:

В обоих можно использовать жала разной геометрии:

Выбираем инструмент для склеивания деталей: Как выбрать клеевый пистолет: 5 ключевых характеристик

Припой

В виде легкоплавкой проволоки. Его используют в качестве посредника при спаивании деталей.

Выбираем инструмент для пайки: Как выбрать паяльник: 4 критерия отбора

Флюс

Флюс участвует в подготовке поверхности проводов к пайке. С его помощью растворяют пленку окислившегося металла, жировые и прочие загрязнения. Состав флюса подбирают в зависимости от материалов, подлежащих спаиванию. Типичный пример флюса — канифоль, которая оптимально подходит для меди. Бывает твердая, жидкая и гелеобразная.

Побеждаем ржавчину: Как убрать ржавчину с металла: 5 эффективных методов

Оплетка для выпайки

Если требуется убрать лишний припой — можно воспользоваться оплеткой, которая состоит из тонких медных проводков, сплетенных в ленту и покрытых флюсом. Кончик оплетки прижимают горячим паяльником к месту пайки, и она вбирает в себя лишнее как губка. Лента особенно актуальна, когда человек, не набивший руку, паяет микросхему.

Для пайки также могут понадобиться: пинцет, кусачки, стриппер, оловоотсос, паяльный фен, струбцины для фиксации деталей, увеличительное стекло, защитные очки, губка для очистки жала, подставка для паяльника.

Интересная статья: Что такое вибрационная шлифовальная машина: обзор и отзывы — гайд в 5 разделах

Miniware TS101

А это продолжатель линейки TS-100, только более функциональный. Он быстрее нагревается, его удобнее использовать. При этом жала, как и у Pinecil, стандарта TS-100. Они недешёвые, но и не супердорогие, как для некоторых паяльных станций.

Кнопка на корпусе паяльника расположена очень удобно, поэтому в ходе работы ничего не мешает. Правда, корпус чуть больше, чем у предыдущего девайса, но особо это не заметно. В руке сидит хорошо, работает неплохо, что для счастья ещё нужно? Наверное, только качественный флюс и припой.

Также есть программная оболочка, которую можно кастомизировать. В целом это достоинство большинства современных паяльников, у которых есть дисплей и ОС с интерфейсом.

Стоимость девайса составляет около $50, и это основной недостаток, поскольку паяльник примерно равен по возможностям Pinecil V2, а вот цена почти в два раза выше. К слову, максимальная температура у этого паяльника ниже, чем у большинства прочих.

Вот немного характеристик:

Fnirsi HS-01

Честно говоря, я бы назвал его клоном Pinecil, если бы не отличающиеся характеристики. Даже упаковка крайне похожа. Может быть, конечно, и ребята из Pinecil «одолжили» у кого-то дизайн своей упаковки, но, скорее всего, нет.

Но не будем о дизайне коробки. Давайте перейдём к возможностям паяльника. У него они неплохие — примерно те же, что и у предыдущих моделей. Правда, его жала несовместимы с TS-100/TS-101, что не очень хорошо. Мне, например, нравится, чтобы у паяльников, которые я использую, были разные возможности, но взаимозаменяемые жала. За исключением, конечно, паяльных станций и некоторых микропаяльников — там уже другой разговор. Набор жал для этого устройства стоит около $15.

Также Fnirsi HS-01 запитывается лишь по USB-C, у него нет выделенного порта питания, как у двух других паяльников, описанных выше. Зато он быстро нагревается и отлично работает. Стоимость его составляет $30, а приобрести можно на AliExpress.

Кстати, позиционируется этот паяльник производителем как устройство, которое можно использовать в дороге. Это действительно так, но и предыдущие модели тоже можно использовать в дороге — они работают от внешних аккумуляторов по USB-C без проблем.

Проблемы и ошибки при пайке

В заключение несколько слов о паяльных станциях. В относительно простенький набор входит паяльник, работающий от 24 В, а также подставка, губка и модуль, регулирующий температуру. Преимущество низкотемпературного инструмента в безопасности: в случае пробоя прибора на 220 В легко сжечь микросхему при пайке. Контрольно-управляющий модуль дает возможность выставлять и поддерживать температуру пайки. Дорогая станция может включать фен и другие источники теплового излучения, вакуумный пинцет, оловоотсос для сбора лишнего припоя. Могут быть также другие полезности.

Выбираем шуруповерт: Как выбрать аккумуляторный шуруповерт: 6 советов и рейтинг из 5 крутых моделей

Pinecil V2

Об этом паяльнике уже писали на Хабре. Его нельзя назвать устройством начального уровня. Это умный девайс, который способен на многое. Причём Pinecil V2, как можно понять уже по названию, является второй версией smart-паяльника. Жала для него не уникальны — используются жала для паяльника TS-100, TS-101. Разновидностей достаточно много: можно приобрести как очень тонкие, так и крупные для «грубой» работы.

Питание подводится по USB-C, с нуля до 350 °C паяльник нагревается очень быстро — менее чем за 20 секунд. Всё зависит от мощности источника питания. Работать он будет, к слову, и от 10 или 15 В, но нагреваться станет медленнее.

И да, у этого паяльника есть собственная операционная система, которую можно кастомизировать под себя. Доступны изменение температурных профилей, установка режима «сна» или реакции устройства на движение владельца (т. е., например, взял паяльник в руки — он сразу «завёлся», без нажатия на кнопку).

К сожалению, паяльник поставляется без подставки, но её можно либо приобрести, либо же распечатать на 3D-принтере, если он у вас есть.

Вердикт однозначный: он подходит как для новичков, так и для профи, несмотря даже на то, что у последних, скорее всего, есть паяльная станция.

Что касается характеристик, то вот самые важные:

Простые советы, как научиться паять

Начать, пожалуй, стоит с техники безопасности:

При работе с мелочевкой при необходимости используйте «третью руку». Это приспособление помогает удерживать детали неподвижными в момент пайки, дает возможность избежать неприятных ощущений от горячих проводов. Чтобы не обжечься, также используйте пинцет.

После пайки с активированными флюсами промойте плату, чтобы остатки кислоты не повредили контакты со временем. Для этого используют растворители, мыльные растворы, спирты в чистом виде и смешанные с бензином. Состав зависит от флюса. Промывать платы не нужно после работы с нейтральными флюсами, но с ними паять сложнее.

Если купили паяльник и не знаете, как им пользоваться, то после изучения теории желательно попрактиковаться с проводами. Возьмите пару метров тонкого одножильного провода, снимите с него изоляцию, порежьте на куски примерно по 10 см. Из них выложьте решетку и пропаяйте все стыки. Когда она остынет, помните ее хорошенько руками. Посмотрите, что стало с точками пайки. Если они целы — вы отлично справились с задачей.

Выбираем гравер: Как выбрать гравер: 3 ключевых фактора

Подготовка деталей и инструмента

Для начала уделите внимание деталям, которые собираетесь паять. Паяльником займетесь позже.

При необходимости детали подгоняют друг к другу таким образом, чтобы площадь соприкосновения была оптимальной. Также в подготовительный этап может входить создание шероховатости с помощью крупнозернистой наждачки и обезжиривание поверхностей.

Подготовка паяльника

Если паяльник новый — смело подключайте к электричеству. Начнет дымить, обгорать, металл возле нагревательного элемента потемнеет — ничего страшного. Это нормальная реакция на первый нагрев.

Старый паяльник не спешите включать в розетку. Если образовались наслоения на жале за время предыдущей работы, их нужно убрать. Способ очистки зависит от конструкции инструмента. Медное жало прибора старого образца приводят в порядок с помощью напильника. Наконечник, покрытый на заводе лужением, нельзя очищать таким способом. Технологии чистки теплого никелированного жала:

Также можно использовать жесткую сторону губки для мытья посуды, посыпанную содой, для холодной чистки.

Чистый паяльник необходимо подвергнуть лужению. Разогреваем его и наносим на жало канифоль или паяльную кислоту, а затем — припой. Канифоль — для меди, кислота — для никелированного покрытия.

Готовимся к покраске: Как настроить краскопульт: разбираемся с 3 регуляторами пневмоинструмента

Как правильно паять провода

Рассмотрим два варианта: с многожильными и одножильными проводниками тока.

Пайка многожильных проводов

Для пайки медных проводов кислотные флюсы не нужны, можно воспользоваться твердой канифолью. В любом случае удаляем изоляцию с проводов в местах пайки. Для этого желательно использовать стриппер.

Далее возможны варианты:

После пайки фиксируем термоусадку, например, с помощью паяльного фена.

В первом варианте отсутствует лужение проводов. При таком подходе увеличивается время пайки, что не критично, так как поблизости нет радиодеталей, чувствительных к перегреву.

Соединяем пластик без паяльника: Как соединить пластиковые трубы без пайки 4 способами

Пайка одножильных проводов и смешанный вариант

Теперь несколько слов о том, как правильно паять одножильные провода. В этом случае лучше выбрать вариант с залуживанием, поскольку прогреть моножилу сложнее.

Если нужно соединить моножилу с многожильным проводом, технология следующая:

Домашним умельцам на заметку: Как выбрать набор инструментов для дома: 4 базовых предмета

Как паять микросхему

В качестве примера — технология выпаивания и впаивания процессора:

Как паять 8-ножечные микросхемы и еще более мелкие детали? Принцип пайки тот же.
