Как выбрать паяльники паяльные станции лампы и химию для пайки

Электрический паяльник — важный инструмент в современном быту

Электрический паяльник является неотъемлемым инструментом в современном быту. Он необходим для пайки деталей в электронике и лужения проводов, но люди с умением работать руками могут использовать его для более широкого спектра задач. Например, с его помощью можно резать пластик и делать аккуратные отверстия. Однако важно не обжечь себя, как в прямом, так и в переносном смысле.

Выбор паяльника

На рынке появилось много новых моделей, включая цифровые паяльники и различные станции. Как выбрать подходящий инструмент для конкретных задач? Давайте разберемся в этом вместе.

Популярный инструмент

Паяльник является популярным инструментом среди людей, занимающихся ремонтом и сборкой электроники. Даже у тех, кто не обладает современным оборудованием, этот прибор обязательно есть. Сейчас разнообразие типов паяльников на рынке огромно, и найти подходящий может быть непросто.

История и разновидности паяльников

В этой статье мы познакомим вас с историей эволюции паяльников и расскажем обо всех видов, используемых в современное время.

Паяльник? Это просто!

Паяльники имеют несложную конструкцию и применяются в ремонте и производстве. Существует много разновидностей паяльного оборудования, таких как инфракрасные паяльные станции и станции с термовоздушным обогревом для пайки струей горячего воздуха.

Набор для пайки 5 предметов:

1. Паяльник электрический 25 Вт 220 В

   • Для монтажной пайки и лужения оловянно-свинцовыми припоями.
   • Длина жала: 66 мм; диаметр жала: 3.8 мм.
   • Габаритные размеры без шнура: 250x24x24 мм.
   • Время разогрева всего 5 минут.

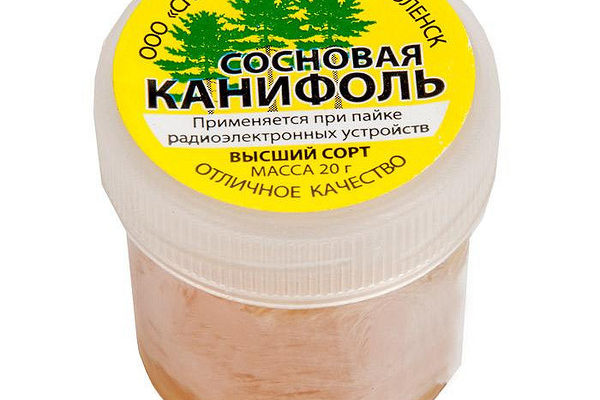

2. Сосновая канифоль 20 г.

   • Для пайки меди, латуни в качестве нейтрального флюса.

3. Припой ПОС-61

   • Длина 1 метр, диаметр 1.5 мм.
   • Для пайки меди, медных сплавов, латуни, никеля, сплавов никеля, стали, цинка, свинца.

Время чтения: 28 минут.

Расширение ассортимента

4. Кислота паяльная 30 мл.

   Кислота для пайки сталей, меди, никеля, элементов радиоэлектроники. Этот активный флюс эффективно удаляет оксиды с поверхности металлов.

5. Суперфлюс ФТКА (Ф59А) 30 мл.

   Этот бескадмиевый флюс предназначен для низкотемпературной пайки алюминиевых проводов, меди с алюминиевыми и стальными припоями на основе олово-цинка и цинк-кадмия. В дополнение к пайке алюминия, его можно использовать для пайки нержавеющей стали, никеля, меди и других металлов. Этот классический, органический, композитный флюс является активным и предназначен для низкотемпературной пайки.

Набор для пайки

В наборе для пайки включены следующие элементы:

1. Паяльник электрический 25 Вт 220 В
2. Канифоль сосновая 20 г
3. Припой ПОС-61
4. Кислота паяльная 30 мл
5. Суперфлюс ФТКА (Ф59А) 30 мл

Опции доставки

1. Самовывоз с офиса — бесплатно

   Забрать заказ можно по адресу:
   Москва, Каширское шоссе 13Б,
   Бизнес-Центр ИТКОЛ-РЕГИКОН
   Время работы склада: Пн. — Пт. с 9.30 до 18.00, Сб-Вс — выходной. Только после подтверждения заказа менеджером.

2. Доставка курьером по г. Москва до двери — от 350 рублей

   Доставка осуществляется Пн-Пт с 10 до 21.

3. Доставка курьером по МО до 10 км от МКАД — от 450 рублей

   Доставка осуществляется Пн.-Пт. с 10.00 до 18.00.

4. Срочная доставка предоплаченного заказа — от 400 рублей

   Доставка товара по Москве в пределах МКАД в день.

5. Boxberry до пунктов выдачи по России (оплата при получении) — от 350 рублей

   Точную стоимость доставки уточняйте у менеджеров по телефону: +7 (495) 928-08-93.

6. Доставка заказов Почтой России — от 450 рублей

   Отправка осуществляется после 100% предоплаты заказа.

Основные критерии выбора паяльного оборудования

На что следует обратить внимание при выборе паяльного оборудования:

Выбор типа оборудования

• Паяльник: подходит для локальных и нечастых работ, не требующих высокой точности.
• Паяльная станция: рекомендуется для регулярного использования с различными припоями.

Мощность оборудования

Определяется типом работ и паяемыми деталями. Это важный аспект для достижения хороших результатов.

Полезные критерии выбора паяльника

Признано, что для работ с деталями, чувствительными к перегреву, оптимальны паяльники мощностью 40-50 Вт. Образцы от 60 до 100 Вт универсальны, это наиболее ходовые примеры, которые успешно справляются практически со всеми задачами любительского характера.

Температура нагрева

Параметр важен в свете возможности оборудования использовать различный припой. Нагрев насадки в норме на 60-100 градусов превышает температуру плавления припоя.

Пайка делится на два вида: мягким припоем и твердым. Первая в основном выполняется при температуре не выше 400 градусов. Для нее предназначено большинство паяльной техники. Для твердого припоя наконечник должен быть разогрет, как минимум, до 400 градусов. Им паяют трубы, водостоки, детали кровли.

На регулируемых моделях задают определенную температуру, выше которой жало раскаляться не будет. По-другому нельзя обслуживать печатные платы с мелкими компонентами, которые моментально перегреваются.

Паяльники если и регулируют нагрев, то довольно грубо. Здесь они не конкуренты паяльным станциям с их точно выставленной температурой, индикацией текущих значений, встроенным феном, нагревателем плат.

В цифровых моделях контроль температуры ведет микроконтроллер. Сигнал с термодатчика оцифровывается, сравнивается с заданным и корректируется. Специалисты отмечают высокую точность данных агрегатов и удобство управления ими. Аналоговые станции цифровым уступают. Температура в них задается переменным резистором, а поддерживается компаратором. Неизбежны температурные скачки и, значит, может пострадать качество работы.

Различия по типу нагрева

Стандартные паяльники и контактные паяльные станции оснащаются двумя видами нагревательных элементов:

• Нихромовый блок разогревается долго, до нескольких минут, при интенсивной эксплуатации недолговечен, термопара дает погрешность температурной настройки.
• Керамические элементы обеспечивают хорошую теплоотдачу, быстрый разогрев, более качественное выдерживание температурного режима и более длительный срок службы. Не допускайте появления трещин, так как керамику невозможно восстановить.

У импульсных инструментов нагревательный элемент работает только при нажатии пусковой кнопки. Для продолжительных работ они не годятся. Также на рынке присутствуют модели, кратковременно увеличивающие мощность ТЭНа при активации клавиши. Ими удобно паять чувствительные мелкие детали – на повышенной мощности расплавить припой, а потом, чтобы детали не пострадали от перегрева, перейти в обычный режим.

Бесконтактные паяльные станции

Бесконтактные паяльные станции – более продвинутое оборудование. В термовоздушных моделях используется горячий воздух, выдаваемый феном с насадками для регулировки воздушного потока. Принцип работы инфракрасных паяльных станций основан на обработке определенного участка объекта сфокусированным потоком ИК лучей.

Сколько потребуется жал

Точность пайки и удобство работы напрямую зависят от формы и размера наконечника. Поэтому в данном вопросе знатоки единодушны – постарайтесь найти паяльник, к которому в продаже есть различные сменные жала.

Небольшие и тонкие наконечники применяют для пайки мелких деталей, а толстые предназначены для элементов с поверхностью большой площади.

Самые востребованные формы – конус-иголка, скошенный конус, клин, микроволна, также выпускаются ножевые для пластика, фигурные для декоративных работ.

В советское время жала были медными. Они неплохи – хорошо передают нагрев, держат припой, воспользовавшись напильником, им легко придать нужную форму. Но припой постепенно разъедает медь, и насадка укорачивается. Сейчас практикуются необгорающие жала, которые, если ими работать правильно, служат годами.

Что входит в паяльный набор

В списке химикаты, расходники и аксессуары, обеспечивающие безопасность и комфорт при работе:

• Паяльники
• Жала
• Флюсы
• Монтажные принадлежности
• Припой
• Средства безопасности

Расходные материалы

Просто взять и спаять провод и клемму разогретым паяльником не получится — для этого понадобятся вспомогательные компоненты. Во-первых, вам нужен припой — легкоплавкий сплав, который пришел на смену свинцу и олову. Во-вторых, для пайки необходимо использовать специальный состав (флюс), который предотвращает окисление металла и создает адгезию для лучшего гальванического соединения.

Самый простой флюс — канифоль. Это очищенная смола хвойных деревьев, которая эффективно удаляет с провода или детали оксидные пленки и позволяет припою равномерно прилипать к поверхности металла.

Канифоль — это самый дешевый и универсальный тип твердого флюса, который обязательно должен быть в арсенале у каждого радиолюбителя. Однако у этого материала есть недостатки. Во-первых, канифоль оседает на жале паяльника в виде нагара, который необходимо постоянно счищать. Во-вторых, с помощью канифоли нельзя нормально обработать место пайки на плате — например, для установки микросхемы или разъема.

Поэтому гораздо удобнее использовать жидкий флюс — ЛТИ 120. Он относится к нейтральным, не содержит кислот и не разъедает металл. Основой его состава является канифоль, растворенная в спирте. Также можно заменить его флюсом на основе жиров, масел или глицерина. Так или иначе канифоли или ЛТИ 120 будет достаточно, чтобы научиться паять.

Также существуют активные флюсы — например, паяльная кислота. Обычно это соляная кислота, которая очень эффективна при пайке алюминиевых соединений. Однако она разъедает металлы, поэтому нуждается в нейтрализации спиртом или раствором соды после использования.

Иногда ее заменяют фосфорной кислотой — она не вызывает коррозии и не требует нейтрализации. Однако ее использование сопряжено с риском для здоровья человека.

Обычно для пайки используют мягкий припой наподобие ПОС-30 или ПОС-61. Второй предпочтительнее, так как в нем содержится флюс.

Еще удобнее — паяльная паста. Это смесь из припоя, измельченного до состояния порошка, и флюса. Такое решение обычно применяется для работ в труднодоступных местах. Например, для пайки микроскопических элементов наподобие выводов microUSB или HDMI.

Припои, флюсы и дополнительные аксессуары для работы

Пайка это соединение проводов и металлических предметов с помощью текучего легкоплавкого металла, который прилипает к обеим соединяемым деталям, обеспечивая их соединение. Как выполнять пайку, какие бывают припои и зачем нужны флюсы – читайте в статье ниже!

Инструменты для пайки – чем паять?

Самый распространённый инструмент для пайки – паяльник. Он может быть электрическим (чаще всего), либо газовым. Электрические паяльники бывают разной мощности: для пайки мелких деталей и тонких проводов подойдёт паяльник мощностью 10-25 Вт, для чего-то более массивного – мощностью 40 Вт и выше. Современные паяльники имеют керамические сменные жала, классические «советские» — медные. Керамические жала не требуют обслуживания, а медные нужно периодически зачищать и облуживать.

Для пайки массивных деталей или, например, медных труб, понадобится газовая горелка – она способна разогреть даже массивную деталь до температуры, нужной, чтобы припой растёкся и «прилип» к поверхности детали. Нужно помнить, что для пайки труб, которые используются для водопровода, можно использовать только бессвинцовые припои. Кстати, о припоях – давайте рассмотрим, какие существуют сплавы для пайки и чем они отличаются.

Припои – одна цель, но разные качества

Самый распространённый припой для пайки проводов и других целей – марки ПОС-61. Он содержит 61% олова (отсюда название) и 39 процентов свинца, его температура плавления равна 183 градуса, но пайку рекомендуют проводить при 240 градусах, для оптимальных условий смачивания и образования паяного шва. Более редкие виды припоев:

Для бытовых целей будет достаточно иметь припой ПОС-61 (ПОС-60) – его будет достаточно для 99% случаев.

Флюсы – зачем нужны и разновидности

Флюс это специальный материал, который смачивает поверхность пайки и удаляет с неё окислы. Без флюса пайка будет затруднительной, так что примите как данность – флюс нужно применять всегда. Самый частый флюс для пайки меди и медных сплавов — сосновая канифоль, как в твёрдом виде, так и в виде спиртового раствора, либо пасты (паяльный жир). Для пайки стальных оцинкованных деталей понадобится паяльная кислота – но применять её для электроники нельзя – кислота будет разъедать место пайки и портить электронные компоненты. Кроме канифоли и кислоты встречаются более специфические флюсы – например флюс Ф-61А для алюминия и другие, но они применяются редко.

Спасибо, что дочитали – в следующих статьях мы рассмотрим, как правильно производить пайку, так что оставайтесь с нами!

Возврат к списку

Паяльники с регулировкой температуры

Мечта любого радиолюбителя — это паяльная станция с регулировкой температуры нагрева жала. И, если раньше это было недоступной диковинкой, да еще и громоздкой из-за понижающего трансформатора, то сейчас в продаже есть «цифровые» модели.

Вместо огромной паяльной станции у них есть миниатюрный блок питания на 12 В и цифровой регулятор температуры, который, к тому же, дополнен дисплеем и находится на самом паяльнике. Причем стоят такие модели совсем недорого — порядка 2–3 тысяч рублей. Обычно это устройства мощностью до 25 Вт. Есть и более мощные — они питаются от 220 В, но тоже имеют удобную регулировку температуры.

Паяльники косвенного нагрева

Из названия ясно, что они получают тепло извне. До 60-годов прошедшего столетия были основными инструментами для пайки как различных металлических деталей, так и электронных компонентов радиоаппаратуры. Конструктивно представляли собой медное жало, снабжённое держателем и деревянной ручкой. Медное жало нагревалось любым источником тепла. Часто в этом качестве применялась паяльная лампа или бытовая газовая плита, если работа выполнялась дома.

Коллекция старинных различных по «мощности» самостоятельно нагреваемых паяльников на фоне не менее старинных паяльных ламп

Они изготавливались из меди и имели разную форму с габаритами жала: к примеру, заострённое применялась для пайки электронных компонентов, плоское — для корпусных изделий, экранов и других элементов из листового материала.

Вместе с ними применяли припой в виде прутка, в качестве флюса для пайки радиоаппаратуры использовалась всем знакомая сосновая канифоль; листовые материалы паяли с помощью хлористого цинка в качестве флюса.

Приспособления применяются при изготовлении и восстановлении медных радиаторов и теплообменников, а также при пайке частей электротехнических изделий из теплоёмких массивных деталей из меди (оконцовки обмоток крупногабаритных трансформаторов, электродвигателей, генераторов, а также силовых токопроводных шин). Ввиду узкой специфики найти их в продаже непросто.

Газовые паяльники

Это современные устройства, появившиеся в широком доступе относительно недавно. В их основе ёмкость со сжиженным пропаном или пропан-бутановой смесью, запорный клапан, регулятор температуры и закрытая камера сгорания, снабжённая паяльным жалом. Заправляются они так же, как и бытовые газовые зажигалки.

Популярный газовый паяльник MT-100

Они имеют одно преимущество перед электрическими — работают автономно. Поэтому их основной сферой применения стал электромонтаж в условиях, не позволяющих применить электропаяльники. Например, монтаж охранно-пожарных сигнализаций в удалении от строений, устройство и ремонт слаботочных сигнальных линий на столбах и прочих возвышениях, проводников, кабелей и электронной аппаратуры в «полевых условиях», на обесточенных объектах, выездное восстановление автомобильной проводки и электронных блоков и так далее. При пайке на дому и в условиях профессиональной мастерской или производственной линии применение паяльников на газе нецелесообразно и нежелательно, ввиду отсутствия контроля температуры жала, перегрева или недостаточного нагрева, которые влияют на качество и долговечность паяного соединения.

Для чего нужен паяльник

Основная задача радиотехнического паяльника (не путать с бытовым для сварки пластиковых труб) заключается в соединении медных (иногда алюминиевых) деталей посредством легкоплавких материалов — олова, свинца и припоя. С его помощью можно впаивать и выпаивать радиодетали, а также лудить провода и еще много чего полезного.

Чем мощнее паяльник, тем больше возможностей открывается перед пользователем:

Но не всегда мощнее — значит лучше. Паяльник, как и любой другой инструмент, нужно подбирать под определенные задачи.

Типы паяльников

Паяльники отличаются не только мощностью, но и системой нагрева. Бывают спиральные и керамические модели.

Спиральные менее прихотливы в эксплуатации, но медленно нагреваются и чаще выходят из строя. Они заметно дешевле, хотя целесообразность такой экономии можно поставить под сомнение — лучше один раз купить качественное устройство, нежели постоянно менять дешевые, которые быстро сгорают.

Керамические паяльники лучше во всем — они почти мгновенно нагреваются, более стабильны при регулировке температуры, но требуют бережного использования. Хотя они дороже, качество и долговечность таких паяльников перекрывают недостаток, связанный со стоимостью.

При выборе паяльника нужно смотреть на разные характеристики, но в первую очередь необходимо обращать внимание на мощность паяльника. Дело в том, что от этого показателя будет зависеть не только скорость плавления и пайки в целом. Слишком мощным паяльником можно попросту перегреть деталь — например, транзистор или резистор. Еще перегрев вреден для медных дорожек на текстолите и просто убийственен для современных микросхем.

Поэтому перед покупкой паяльника нужно понимать, для каких целей выбирается инструмент:

В продаже можно найти и паяльники мощностью от 100 Вт, которые используются для грубого ремонта корпусных конструкций в уличных условиях. Но для этих целей, на наш взгляд, будет эффективнее использовать строительный фен или паяльную лампу.

Если вы планируете работать с микросхемами и SMD-компонентами, рассчитывайте не только на паяльник, но и на вспомогательный инструмент. Например, для выпаивания деталей с большим количеством ножек понадобится оловоотсос, а также, желательно, столик с предварительным подогревом. Еще лучше — сразу приобретать паяльную станцию.

Электрические паяльники

Это простейший вариант электропаяльника. Состоит из электронагревательного элемента, медного жала и корпуса с деревянной или пластиковой ручкой. Мощность от 10 до 300 ватт, а иногда и более. Но пайка электропаяльником мощностью более 200 ватт сопряжена с рядом трудностей, одна из которых это крупные габариты, вес и низкая эргономика такого прибора. В ситуациях, когда требуется повышенная тепловая мощность, рассматривают модели косвенного нагрева.

Питание, как правило, от сети 220-240В, но выпускаются модели для работы от напряжения 36 вольт, применяемые в помещениях с высоким риском поражения человека электротоком (неотапливаемые сырые производственные помещения, гаражи и т. п.), а также при повышенных требованиях к общей электробезопасности (электромонтажные цеха, медицинские учреждения). Они не имеют терморегулировки и нагреваются до температуры, значительно превышающей необходимую. Это приводит к быстрому окислению и обгоранию жала, растворению меди в припое и образованию раковин в жале, усложняющих пайку, а также кипению, а не просто расплавлению припоя, а в итоге — к неудовлетворительному качеству соединений. Ввиду невысокой стоимости нерегулируемые модели применяются всюду как для электромонтажных, так и для нестандартных задач: устранение трещин в изделиях из пластиков и т. п. Ввиду наличия моделей с мощностью нагревателя 100 и более ватт эти приборы применяются для пайки изделий с высокой теплоёмкостью: медные провода большого диаметра, трубки, листовая медь, латунь, оцинкованная сталь и тому подобные.

Простой и надёжный, как автомат Калашникова, нерегулируемый паяльник Jinkong WL50 мощностью 50 ватт

Импульсные

Простой нерегулируемый паяльник имеет ряд недостатков, один из них — относительно большое время нагрева жала, что критично, особенно если нужно припаять всего одну деталь. Для устранения недостатка был разработан импульсный паяльник. Его наименование отражает две особенности электроприбора: во-первых, кратковременный режим нагрева, а во-вторых, питание от импульсного блока питания.

В нём роль жала и одновременно нагревателя выполняет отрезок толстой медной проволоки. Но существуют модели и с закрытым нагревательным элементом и классическим жалом. Питание реализовано от компактного импульсного БП, расположенного внутри корпуса. Разогревается он до высокой температуры практически мгновенно, что позволяет подавать питание непосредственно в момент пайки, а также мгновенно остывает, что повышает безопасность эксплуатации, снижает расход электроэнергии.

Экономичный и эргономичный MATE MT-SG180

Существует упрощённая конструкция, которая импульсной является лишь «наполовину». Отличие заключается в том, что питается она не от импульсного блока питания с мини-трансформатором, а от обычного сетевого понижающего трансформатора, который несколько увеличивает габариты и вес прибора.

Существуют экзотические решения, использующие углеродные (графитовые) или полупроводниковые нагревательные элементы. Такие приборы имеют узкую применимость и относительную редкость.

Импульсный аккумуляторный паяльник ColdHeat, имеющий углеродный нагреватель-жало

Основное применение таких категорий паяльников — это разовая пайка, для которой требуется быстрая готовность прибора. Примером служит авторемонт, затрагивающий электропроводку авто и его электрооборудование. Для монтажа электронных компонентов и ремонта радиоаппаратуры они, как правило, не применяются, ввиду низкой эргономики и наличия на жале потенциала высокой частоты.

Регулируемые

Он отличается от обыкновенного нерегулируемого встроенным регулятором температуры, позволяющим выставить нужный терморежим и обеспечить тем самым отсутствие нежелательных эффектов, присущих предыдущим типам приборов. Как правило, терморегулятор выполнен по простой схеме тиристорного регулятора мощности, не имеет обратной связи и не способен поддерживать температуру с высокой точностью. Но имеются в продаже модели с электронным регулятором с дисплеем, позволяющим установить температуру с точностью до градуса. Регулируемый паяльник имеет стандартную классическую конструкцию и пригоден для практически всех видов работ. Большинство моделей имеют сменные жала, разнообразная форма которых позволит использовать их как для пайки крупных компонентов и проводников, так и для монтажа SMD-компонентов.

Популярный регулируемый паяльник T60, мощностью 60 ватт

Паяльная станция

Это наиболее распространенный тип оборудования, рекомендуемый как новичкам, так и используемый профессионалами. В ней есть контроллер температуры в виде отдельного блока, который с высокой точностью поддерживает температурную стабильность, благодаря обратной связи, реализованной через термодатчик, расположенный в жале. Станции поддерживают подключение другого паяльника к контроллеру, а также имеют стандартизованные сменные жала, которые выпускаются во множестве типоразмеров. Возможность их смены позволяет паять как крупные компоненты и проводники, так и выполнять монтаж SMD-компонентов. Питание организовано напряжением 12-24 вольта через понижающий трансформатор, что даёт дополнительную электробезопасность. Подставка и сменные жала, как правило, идут в комплекте со станцией.

Отличная со всех сторон паяльная станция YIHUA 936

С питанием от USB-порта

Это одни из современнейших инструментов. Конструктивно схожи с регулируемыми моделями, но имеют низковольтный нагреватель. Особенность USB-паяльников, как ясно из названия — возможность получения питания не из сети, а от USB-разъёма. Источником энергии выступает зарядное устройство от мобильной техники или, как правило, внешний портативный аккумулятор (powerbank). При такой схеме организации электропитания гарантируется полная автономность инструмента и применение его в любых условиях вне зависимости от удаления от «цивилизации». Для питания требуется ЗУ или портативная АКБ с поддержкой быстрой зарядки QC2.0 и выше, так как выходные характеристики стандартного порта USB крайне ограничены (не более 10 ватт, что на практике достаточно не для всех видов пайки). Также для подключения USB-инструмента к источнику электроэнергии требуется качественный кабель, потери энергии на котором будут минимальны.

Ультрапопулярный паяльник TS100

USB-паяльники сконфигурированы с быстросменными жалами-нагревателями, чтобы использовать ту форму жала и мощность нагревателя, которая требуется для конкретных типов работ.

Они оборудованы цифровым микроконтроллерным управлением с функцией программирования рабочих режимов, хранения температурных профилей и т. д. Многие современные устройства поддерживают обновление микропрограммы («прошивку»), чтобы устранить сбои, вызванные ошибками в программном обеспечении.

USB-модели ещё называют микропаяльниками, определяя область их применения, конкретно — тонкие манипуляции с радиокомпонентами поверхностного монтажа и некрупными навесными элементами. Применяют их и при ремонте разной электротехники: компьютеров, ноутбуков, смартфонов, игровых консолей. Ограничение мощности электропитания от USB-разъема с поддержкой QC3.0 или выше порядка 20 ватт. При использовании увеличенных сменных жал многие USB-микропаяльники способны запитываться от внешнего БП повышенной мощности.

Аккумуляторные

Здесь будет рассмотрен нестандартный тип инструментов для пайки — с питанием от аккумуляторов и батареек. В статье упоминался прибор ColdHeat, имеющий углеродный нагреватель и автономное питание от четырёх никель-марганцевых элементов (Ni-Mn). Он появился около 20 лет назад и уже тогда технологии позволяли применять АКБ для питания такого относительно мощного потребителя. Сейчас в конструкции используют литий-ионные аккумуляторы (Li-ion).

Аккумуляторный паяльник с поворотным жалом

Принципиально они ничем не отличаются от электропаяльников других типов, но не конструктивно: имеют жало с возможностью поворота, быстросменные аккумуляторы, применяющиеся в других видах электроинструмента одного и того же производителя. Например, для питания аккумуляторного шуруповёрта, гравера, лобзика и т. д.

Аккумуляторный паяльник с установленным стандартным аккумулятором

Такие инструменты больше выбирают профессионалы. Применяют их при взаимодействии с разным промышленным оборудованием: системами видеонаблюдения, сигнализации, отопления, кондиционирования, станками и т. д. Ещё в авторемонте и при работе со спецтехникой. Ввиду узкой специализации и высокой стоимости их применение в стационарных условиях, а тем более в домашних, нецелесообразно.

Помимо аккумуляторных, существуют модификации, работающие на батарейках.

Паяльник с питанием от трёх батареек типа AA

Их мощность мала (порядка 5-6 ватт), а время автономной работы непродолжительное. Применение ограничено разовыми любительскими операциями (мелкий ремонт бытовой техники и т. п.). Стоимость комплекта щелочных батареек для него почти равна цене нерегулируемого паяльника.

Научно-технический прогресс не застыл на месте. За много лет паяльники выросли из примитивных инструментов, которыми ремонтировали самовары, до новейших версий с микроконтроллерным управлением и функцией обновления ПО, для точных операций при восстановлении и сборке электротехники. Появление новой технической базы, такой как компоненты поверхностного монтажа, потребовало разработки новых типов паяльного инструмента. Уверены, развитие микроэлектроники и далее поможет в деле совершенствования паяльников, создания инновационных моделей.

Эта статья имела цель кратко познакомить вас с эволюцией конструкции и дать обзор всех типов паяльников, которыми паяют и сегодня.

Важная деталь — жало паяльника

Качество пайки и комфорт в использовании инструмента сильно зависит от используемого в паяльнике жала. В современных паяльниках встречаются два типа — медные и никелевые. Они также отличаются формой.

Жало из меди хорошо проводит тепло и отлично взаимодействует с припоем. В этом, конечно, заслуга самого металла — медь хорошо «лудится». Но есть и минус — при нагреве такое жало постоянно покрывается окислениями и выгорает, в результате чего требует постоянной очистки. Также со временем в нем образуются раковины, которые необходимо удалять с помощью напильника.

Другой тип жала — металлический стержень с никелевым покрытием. В исправном состоянии такое жало никогда не покрывается окалиной и очень удобно в работе — особенно при пайке мелких деталей. При этом его не нужно и даже нельзя зачищать, так как это испортит покрытие и выведет жало из строя. Стойкость никелевых жал к выгоранию позволяет делать их очень тонкими, что полезно для тонкого монтажа — например, с помощью них мастера пропаивают контакты USB-разъемов в смартфонах.

При выборе паяльника нужно также учитывать форму жала, коих бывают десятки. Например, наиболее распространенными формами медных жал являются плоская и цилиндрическая со скосом.

Первое выглядит как плоская отвертка и подходит для работы с массивными деталями. Второе — универсальное. Никелевые, установленные в паяльник с завода, чаще всего бывают цилиндрическими, но в свободной продаже можно найти и другие формы.

Перечисленных выше компонентов будет достаточно для простых задач в рамках домашней мастерской — залудить провод, восстановить удлинитель и отремонтировать кухонный миксер. Но для организации профессионального пространства одного паяльника не хватит.

Для удобства работы придется подумать над приобретением различных подставок, держателей, ручного инструмента для мелкой работы и даже микроскопа — например, чтобы ремонтировать смартфоны и другую сложную электронику. Об этом мы рассказываем в другом материале.

Паяльные лампы и газовые горелки

Паяльная лампа является самым древним приспособлением; патент был получен в далёком 1881 году шведским изобретателем Карлом Рикардом Нюбергом. Со времен изобретения их конструкция практически не изменилась.

Современное изделие почти неотличимо от того, что было изготовлено 100 лет назад

В основе резервуар с жидким топливом (спирт, бензин, керосин), насос, создающий избыточное давление в ёмкости для подачи горючего в горелку и, собственно, горелка, в которой топливо испаряется и сгорает. Пламя горелки непосредственно используется для нагрева спаиваемых деталей и расплавления припоя, подаваемого в зону пайки. Так как температура пламени и нагретых деталей относительно высока и с трудом бывает выдержана и проконтролирована, применяются толстые прутки из тугоплавких оловянно-свинцовых сплавов, а также сплавов основе меди (медно-серебрянные, латунные) и другие. В качестве флюса используют тетраборат натрия, более известный как бура и прочие виды (смотри статью «Несколько слов о флюсах для пайки»)

Пруток тугоплавкого оловянно-свинцового припоя ПОС-20

Для пайки электротехнической аппаратуры лампы они практически не применялись, но находили и находят применение для операций с крупногабаритными и теплоёмкими элементами из листовой меди (радиаторами и теплообменниками, трубопроводами, разными резервуарами и баками) и некоторыми деталями из стали до массового применения сварки. Применяются и как дешёвый источник открытого огня и высокой температуры для различных хозяйственно-бытовых нужд (отогрев трубопроводов и агрегатов в условиях низких температур и подобных), особенно в условиях отсутствия электроэнергии.

Ввиду токсичности выхлопных газов, применять лампу на открытом воздухе небезопасно. При работах внутри помещений её заменяют более безопасной газовой лампой-горелкой на сжиженной пропан-бутановой смеси или электрическим техническим феном.

Газовая паяльная лампа-горелка

Помимо относительно громоздких вариантов, есть миниатюрные горелки для тонких работ, также не связанных с электрооборудованием. Например, ремонта ювелирных изделий.

Миниатюрная газовая горелка

Плюсы пайки

Суть технологии в том, чтобы горячим наконечником расплавить припой, смочить им поверхности соединяемых предметов и залить место стыка. Субстанция проникнет между деталями, остынет и образует прочную структуру. Фиксация получается высокой степени надежности.

Пайку применяют к деталям от микроскопического размера до габаритных. Радиолюбители и электромонтажники ценят паяные соединения за отличную электропроводность. В сравнении со сваркой технологический процесс дешевле и проще, структура, механические свойства обслуживаемых материалов не изменяются, вызываются меньшие остаточные напряжения.

Метод остается востребованным как у домашних умельцев, так и у профессионалов. Данные соединения осуществляются при различных способах нагрева. Наиболее распространенные — паяльником или паяльной станцией, паяльной лампой (газовой горелкой).
