Паяльная станция: обзор и обновление

У меня была паяльная станция, состоящая из фена Lefavor 8858 и самого базового контроллера жал T12, не раз обозревавшегося на этом сайте (хороший здешний обзор №1 и номер 2). Но не устраивал скудный дисплей семисегментного типа и, вдобавок, дома появился 3D-принтер, что само по себе является мотивацией сделать корпус той степени проработанности, которая полностью устраивала бы меня.

Выбор пути

Было принято решение повторить какую-нибудь удачную конструкцию, либо разработать самому, либо купить что-то хорошее готовое, т.к. богатая коллекция жал типа T12 не даст мне перейти на автономные современные паяльники, где вся управляющая электроника встроена в корпус.

После изучения потенциала рынка я разрывался между двумя вариантами:

Вариант 1

  • Купить контроллер T12 на базе STM32 и перепрошиться на прошивку от deividAlfa и накатить ее на контроллер KSGER с на базе STM32 из соответствующего магазина.
  • Плюсы: крайне обширный функционал, наличие более чем достаточного количества ячеек для калиброванных жал, точность регулирования.
  • Минус: небольшой OLED-экран.

Вариант 2

  • Приобрести плату контроллера KSGER v2.3 на базе 32-разрядного ARM-контроллера Zbit Semi cx32l003f8 с менее богатым функционалом, но минимально достаточным для нормальной работы.
  • Плюсы: приятный экран.
  • Минусы: меньше функционала.
Читайте также:  Как соединить пластиковые трубы без пайки 4 способами

Было принято философское решение делать оба варианта: второй себе, первый — в подарок. Обозревать буду вариант 2, т.к. первый еще не доделан.

Обновление паяльной станции

Станция на новом контроллере призвана заменить старую, повидавшую виды паяльную станцию. На фото выше нормально откалиброванная по температуре и ПИД паяльная станция, исправно выполняющая функции домашнего электронного творчества. Но душа требует погружения в мир Enterprise — чтобы был графический экран, максимальное количество настроек, богатые возможности калибровок.

Покупка нового комплекта

В процессе поиска куплен за 2266 рублей комплект марки Lefavor, состоящий из паяльной станции, ручки и одного жала T12, привлекший внимание относительно крупным OLED-экраном.

Обозревать ее не буду, но могу сказать, что это нормально сделанная паяльная станция, разочаровавшая отсутствием возможности сохранять настройки калибровки для более чем одного жала (хотя в описании заявлена функция памяти данных, что и подкупило, но означает лишь банальное сохранение настроек в EEPROM). За четыре секунды набирает температуру 300°C, отлично держит ее при пайке. Работать с ней приятно.

Обзор платы контроллера

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Работа с паяльником: обзор контроллера паяльника KSGER T12 STM32

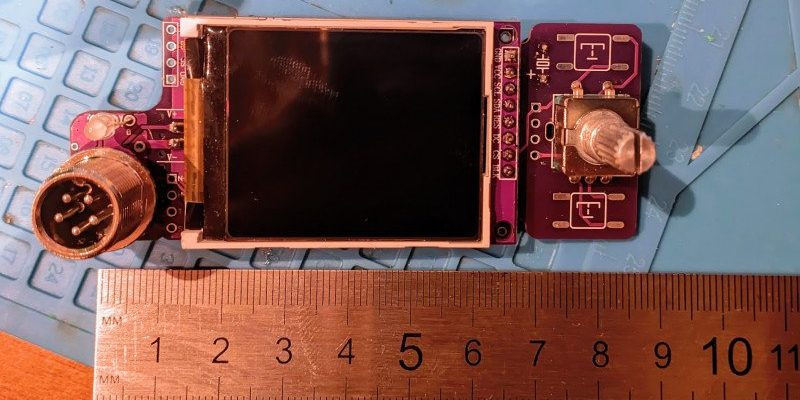

Перед нами предстает плата размерами 88х35мм с цветным 1.8 дюймовым TFT экраном, энкодером и авиационным разъемом GX12-5. Со стороны энкодера сделана перфорация, позволяющая полноценно использовать отломленный кусок платы с энкодером как модуль на проводах (контактные отверстия при этом предусмотрены). А со стороны разъема полноценного количества контактных площадок для пайки не предусмотрено.


На тыльной стороне платы виден полевой транзистор со стертой маркировкой. Но если прикинуть, то в корпусе DPAK нормальный полевик имеет ток стока 14-16А и сопротивление открытого канала <0.08Ом. Поэтому как по охлаждению ключа, так и по мощности для жал типа T12 этого хватит с запасом.

Также видно сердце платы — ARM® Cortex®-M0 микроконтроллер Zbit Semi cx32l003f8. Тактируется без кварца и, судя по даташиту, может работать в таком режиме до самой максимальной частоты в 24МГц. Имеет на борту 7-канальный 12bit АЦП, контроллер зуммера. Наш экземпляр имеет 4Kb ОЗУ и 64Kb ПЗУ, что вполне хорошо для такого класса приборов.


Разъем GX12-5 разведен с исполнением под компенсационный термистор в исполнении Lefavor и KSGER.

Я приведу распайку под срабатывание вибрационного датчика при перепаде высоты, возникающей от движения руки, используя при этом четырехпроводную схему подключения ручки.


Т.к. у меня в доме нет заземления, особо чувствительные детали я паяю, подключая станцию через развязывающий трансформатор.

Интерфейс и управление ПО контроллера

Контроллер имеет графический интерфейс, располагающийся TFT-экране, размером 1.8, информация с которого хорошо читается даже под яркими лучами моих домашних софитов. Пройдемся по экранам и пунктам меню.

Начальный экран (сразу после включения) содержит максимум необходимых параметров. В правом верхнем углу отображается значение температуры на компенсационном терморезисторе, находящемся в ручке паяльника. Справа от температуры жала находится таймер до перехода в спящий режим. В левом нижнем — номер предустановки калибровки жала (к сожалению, предустановок может быть только две, чего мне маловато). В остальном все логично и понятно.


Можно настроить 5 цветовых сочетаний экрана и меню.


По короткому нажатию кнопки энкодера контроллер переходит в спящий режим с пониженной (настраиваемой) температурой. И стартует отсчет таймера до выключения контроллера. При выключении экран гаснет и на нагреватель паяльника перестает подаваться напряжение.


Настройка меню в паяльной станции T12

По длинному нажатию на кнопку энкодера переходим в меню настроек, разбитое на 6 основных пунктов с началом в Temp Setup. Если вам попадется выставленный китайский язык, то сообщаю, что переключение на английский находится в пункте с иконкой гаечного ключа и в нем в пункте 7.

Описание меню

  1. Temp Setup (Настройка температуры) и далее вниз

  2. Временные настройки

  3. Настройки ПИД

  4. Другие настройки

  5. Калибровка жала

  6. Другие калибровки жала

Настройки температуры

  1. Шаг температуры
  2. Температура сна: температура по умолчанию для режима ожидания.
  3. Температура, которую не нужно регулировать
  4. Максимальная температура.

Установка времени

  1. Время перехода в режим ожидания
  2. Время перехода из режима сна в режим отключения. Установка параметра в 0 может обеспечить поддержку засыпания путем электрического контакта с металлической подставкой.

ПИД параметры

Три ПИД-параметра, по умолчанию все выставлены в 20.

Другие настройки

  1. Сохраненные регулировки жала (всего 2 шт.).
  2. Чувствительность вибрационного датчика.
  3. Звуковой сигнал кнопки энкодера.
  4. Минимальный порог питающего напряжения.
  5. Колебания температуры.
  6. Регулировка цвета интерфейса.
  7. Выбор языка.
  8. Восстановить настройки по умолчанию.

Калибровка паяльного жала

  1. Выбор номера предустановки и контрольные значения температуры.

Другие калибровки жала

Изображение 1


Изображение 2


Изображение 3

![](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/06/6b54cd.jpg)

1. Настройка того, как направление вращения энкодера влияет на изменение активного регулируемого параметра.
2. Калибровка отображаемого напряжения источника питания.
3. Если на ручке калибровки или на плате контроллера не установлен терморезистор, то термокомпенсация комнатной температуры не будет задействована. Но эту термокомпенсацию нужно откалибровать по фактической температуре помещения, которую и определяет этот параметр.

### Сборка паяльной станции из деталей

Чтобы контроллер превратился в станцию, нужно:

1. БП AC 220V/DC 24V с запасом для 75Вт. Я взял проверенный Suswe на честные 6А.

![](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/06/18ccca.jpg)

2. Ножки резиновые, тип А, 4 шт. Я приклеиваю их цианокрилатом к корпусу станции.

![](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/06/5cbb3a.jpg)

3. Саморез с потайной головкой, диаметром шляпки 5.5мм, 4 шт.
4. Сетевой кабель.
5. Выключатель на 220В от компьютерного БП с посадочным местом 12x18мм.
6. Подставка под паяльник, которую я приклеиваю (через напечатанную проставку) на верх корпуса станции. Мне так очень удобно пользоваться.

![](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/06/3e4d02.jpg)

7. Ручка для жала типа Hakko T12. Их множество на любой вкус и цвет. Я предпочитаю пользоваться ручкой 9501, докупив к ней четырехжильный силиконовый кабель для паяльных ручек (в лоте длина 1.5м).

### Проектирование корпуса

К проектированию корпуса я подошел со всей ответственностью, так как с одной стороны в домашнем хозяйстве появился 3Д-принтер, и хотелось бы испробовать его с разных сторон, а с другой — я порядком устал от банального параллелепипеда прошлой станции.

Концепция корпуса представляет собой платформу (она же — нижняя крышка, поддон) с ребрами жесткости, на которой на выступах крепится шурупами плата БП.

На поддон надевается корпус, в котором на передней панели закреплен экран за счет гаек энкодера и авиационного разъема. В задней части корпуса крепится за счет собственных распорок выключатель питания и выведен кабель питания.

Экран должен быть обязательно под углом для лучшего обзора:

![](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/08/860f71.png)

Ну и для простых вентиляционных отверстий добавлять как-то не комильфо, поэтому делаем вырез и закрываем щели внутри Г-образными выступами, чтобы в корпус попадало меньше пыли напрямую.

![](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/08/6a3358.png)

STL-файлы выложены в расшаренной папке моего облака на Яндекс-диске.

### Заключение и выводы

Плата контроллера оставила после себя исключительно положительные впечатления. После температурной калибровки жала (расхождение с контрольной термопарой было в районе 5°C) T12-D24 на 255°C паять ПОС-61 одно удовольствие, а на 325°C жало с легкостью оставляет качественный пропай припоем ПОС-40 советского происхождения.

Для жала T12-D24 с заводских ПИД-параметров 20-20-20 эмпирическим методом я ушел на 45-25-28. Но это первое приближение и на данный момент я нахожусь в процессе создания тестового стенда, создающего различные тепловые нагрузки на жала, чтобы тестировать ПИД-параметры своих паяльных станций (будет время, дойду до тщательного анализа кода автоподстройки ПИД в прошивках DavilAlpha и в планах внести свою лепту в эту часть кода).

Плату контроллера я рекомендую, если вам особенно важна простота и наглядность интерфейса, а также приятен большой экран.

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Требования были следующие: регулируемое выходное напряжение до 30 В с регулируемым токоограничением до 5 А. Разумеется должна применяться цифровая индикация. Дизайн должен напоминать MASTECH HY3005D и им подобные. Единственное — мне никогда не нравилось что первый прибор показывает ток. Ну неправильно это — напряжение всегда первично, соответственно первый прибор должен показывать именно напряжение.

Первоначально проектировал схему на базе линейного стабилизатора К142ЕН2А, но в итоге отказался от этой идеи — низкий КПД, регулирующий силовой транзистор сильно грелся даже с учетом того что был предусмотрен переключатель отпаек на вторичной стороне трансформатора. Да и вообще всё как-то криво работало. Пришлось выпилить.

Второй вариант схемы разработал на базе легендарного ШИМ-контроллера TL494, который в разных вариациях встречается во многих компьютерных блоках питания. На этот раз всё получилось как надо.

Вкратце о конструкции:

Принципиальная схема (кликабельно)

Как уже говорил — девайс собрал из запчастей, большинство которых были в радиусе 5 метров от меня.

Понижающий трансформатор нашелся под столом, марки я его не знаю. Напряжение на вторичке около 40 В.D1 — TL494, VD1 — диод шоттки и тороидальный дроссель L1 выпаял из неисправного компьютерного блока питания: диод шоттки используется в схеме выпрямления, он установлен на радиаторе возле импульсного трансформатора, тороидальный дроссель расположен рядом с ним.LM358 — весьма хороший и распространенный операционный усилитель. Продаётся почти на каждом углу. Рекомендован к приобретению.Шунт R12 — взял из какого-то старого связисткого оборудования: представляет собой 3 толстых изогнутых проволочки.

Резисторы R9, R10 используются для регулирования выходного напряжения (грубо, точно). Резисторы R3, R4 используются для регулирования токоограничения (грубо, точно).При наладке БП подстроечным резистором R15 регулируется порог переключения светодиодной сигнализации. Еще возникли проблемы с интегральным стабилизатором 7805 — при входном напряжении около 40 В он начинал ужасно глючить — просаживал выходное напряжение, решил проблему установив по входу 1 Вт гасящий резистор R13.

Сам корпус взят от древнего самопишущего регистратора. Компоновка получилась следующей — в середине корпуса установлен силовой трансформатор, который вошел туда как родной, видимо они были созданы друг для друга. В передней части БП расположена электронная схема управления, органы управления и сигнализации. В задней части корпуса расположена вся силовая электроника. Таким образом трансформатор как бы делит БП на 2 части — слаботочную и силовую.

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Передняя часть корпуса с откинутой лицевой крышкой. Цифровые измерительные приборы приехали из Китая, они заводского производства. Электронная схема управления состоит из 2 плат: плата регулятора напряжения — TL494 c обвязкой, и плата сигнализации — включает в себя микросхемы D3,D4. Почему не сделал на одной плате? Просто сигнализацию я делал несколько позже чем регулятор, и отдельно доводил её "до ума". Там тоже были свои заморочки.

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Задняя часть корпуса. На общем радиаторе установлены диодный мост KBPC 3510, силовой транзистор КТ827А, дроссель L1, шунт R12. Всё это дело изнутри обдувается 12 сантиметровым вентилятором. В задней части корпуса установлены также предохранители, сглаживающие конденсаторы C1, C4 и маленький вспомогательный импульсный блок питания для работы вентилятора и цифровых измерительных приборов.

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Конечно, можно было бы купить фирменный БП и не городить огород. Но иногда хочется самому поизобретать велосипед

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Если кто-то задумает повторить конструкцию вот здесь выложил принципиальную схему в высоком разрешении и чертежи печатных плат в формате Sprint Layout.

По прошествии времени пользователи в комментариях поделились своими модификациями блоков питания. Рассмотрим подробнее предложенные варианты. Обсуждение всех конструкций по-прежнему доступно в комментариях

Модификация № 1

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Драйвер полевика (точнее, двух параллельно — выравниванием токов занимаются сами полевики) запитан от отдельного источника 15в. У себя взял промагрегат 9-36в/15в TEN 12-2413. От него же запитаны кулеры.TL494 запитана от отдельного источника 24 в.Потенциометр вольтажа любой, замер тока с шунта амперметра. Трансформатор выдает 34 в, выпрямленного около 45.Проблема мощности упиралась в дросселе. Если 5-амперник нормально шел, то 20 помучал.Практическим путем нашел вариант два параллельно на кольцах от компового. 23 витка проводом 1,15мм.

Внешний вид конструкции

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Модификация № 2

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Недавно натолкнулся на эту статью про ЛБП на TL494. Загорелся желанием собрать БП по этой схеме, тем более уже давно валялся трансформатор от польского блока питания на 24в и 4а. Вторичка выдает 34в переменки, после моста с кондером 10000х63в — 42в. Собрал навесным монтажом по этой схеме, включил и сразу дым из 494-й. Все проверил, заменил микросхему, включаю — на холостом работает, на выходе напряжение пытается регулироваться, прикоснулся к 494 — горячая! Добавил номинал 4.7к резистору R1 — блок работает, но стоило подключить лампочку 24в 21вт, как взорвалась микросхема в районе 9, 10 ножки. Отмотал с вторичной обмотки транс-ра несколько витков (снизил напряжение на 4 вольта) и все равно горят микросхемы. Питание на 8,11,12 ноги подавал 12в с другого БП, мотал дроссель разным по диаметру проводом и количеством витков — толку нет (сжег 6 микрух). У меня есть кой — какой опыт по переделке компьютерных блоков в зарядные устройства и регулируемые блоки питания на основе TL494 и ее аналогах. Начал собирать обвязку ШИМа по схемам к комповым БП. Изменил управление силовым транзистором, подал питание на ШИМ от отдельного источника на 12в (переделал зарядку от сотового телефона) и все — блок заработал! Пару дней настраивал на регулировки и свист дросселя (оссцила нет) теперь надо отлутить плату управления и можно собирать в корпус.

Сегодня настраивал свой БП. Спасибо большое за подсказку проверять пульсации на выходе динамиком если нет осциллографа. При малой нагрузке (лампочка 12в, 21вт) из динамика слышался гул и вой когда крутил регулятор тока. Устранил это безобразие установкой дополнительных конденсаторов (на схеме обведено красным цветом).Как рекомендовал конденсатор С15 действительно жизненно важный. Еще с помощью динамика определил бракованный потенциометр на регулировку тока. При его вращении из динамика слышался шорох и треск. После его замены и установки доп. конденсаторов из динамика тишина (чуть слышное шипение) при разной нагрузке на выходе БП.Делал тест на нагрев деталей блока. При такой нагрузке в течении 1.5 часов только транзистор грелся (трогал пальцем его корпус), а радиатор, где он установлен, чуть теплый (обдувается вентилятором). Дроссель — холодный, трансформатор тоже.

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Модификация № 3

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Rшунт 0,0015 Ом — Это встроенный шунт прибора, к нему добавляются сопротивление проводов от индикатора до клемм XS104 и "-", при большом токе они оказывают значительное влияние. Провод 1,5 кв.ммНастройка:1 Запускаем задающий генератор на TL494 и драйвер с отключенным затвором VT101. На выходе драйвера будет ШИМ около 90%. Настраиваем частоту TL в пределах 80 — 100 кГц подбирая R1072 Подключаем затвор транзистора (для подстраховки питание +45 подаём через токоограничивающий балласт, я брал 2 лампы 24V 150W последовательно) и смотрим выход БП. Подключаем небольшую нагрузку (я брал 100 Ом). Если напряжение на выходе регулируется то устанавливаем максимальное значение выхода с помощью R122.3 Убираем токоограничивающий балласт, нагружаем выход сильнотоковой нагрузкой (я брал лампу 15V 150W) и настраиваем максимальный ток в нагрузке: R106 постепенно выводим в нижнее по схеме положение, подбираем R104 и R105 добиваясь срабатывания защиты по току (у меня ограничение по току 10А). При сработке токовой защиты регулировка напряжения с помощью R101 в большую сторону не приводит к его росту на выходе.4 Узел индикации на операционнике и светодиодах не нуждается в настройке (его единственный недостаток — небольшая подсветка красного светодиода когда горит зелёный, можно исправить включив последовательно с красным обычный диод.5 настраиваем Р101 на нужную температуру срабатывания вентилятора нагрузив блок питания на приличную нагрузку измеряя температуру диода и транзистора на радиаторе.

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

Контроллер паяльника для жал t 12 ksger t 12 v 2 3 и самодельный 3 d печатный корпус к паяльной станции на его основе

На этапе развития мобильной техники и портативной электроники отсутствовала стандартизация источников питания. В те времена достаточно просто было встретить питающие блоки на непривычные нам номинальные напряжения — 3,7В, 7,6В или 9,5 вольта.

Большинство выпускаемого сейчас оборудования стандартизировано по напряжению. Обычно это 5, 9 или 12 вольт. Для таких устройств вы легко найдете нужный блок питания. Если же нужно подключить нестандартный потребитель, то что делать? Как изменить питание?

Технический консультант, специалист по электромонтажным, ремонтным и наладочным работам, кандидат наук

Время чтения: 6 минут

Введение

Давно прошли те времена, когда большинство блоков питания (БП) состояло из минимального числа элементов: трансформатора, диодного моста и выходного фильтра.

Упрощенная схема линейного ИП

Современная электроника требовательна к источнику питания (ИП). Ей нужны минимальные пульсации, встроенная стабилизация и защита.

Также важна безопасность устройства и его компактность. Все это привело к выходу на передний план импульсных БП.

Как изменить напряжение?

Промышленность выпускает два вида БП: регулируемые и не регулируемые. У первых — уже встроен регулирующий или подстроечный резистор. Используя их пользователь может самостоятельно изменить или скорректировать выходные параметры.

Блоки с ANXIN, 24В, 2А, 50Вт подстроечным сопротивлением (слева), Hangjiasheng HJS-480-0-36 (36В, 15А) с регулирующим потенциометром (справа).

Нерегулируемые БП выдают только стабилизированный потенциал.

Можно ли сделать из них регулируемый блок или хотя бы изменить выходное напряжение? Ответ прост. Конечно — да.

Для реализации этого есть несколько методов. Первый метод — установить внешний dc — dc преобразователь. Второй — внести изменения в схему.

Установка конвертера

Это наиболее простое и, можно сказать, элегантное решение. К преимуществам применения DC-DC конвертеров относятся:

Блок-схема включения одного AC/DC конвертера и нескольких DC/DC преобразователей

На рынке представлено множество DC-DC преобразователей. Они отличаются:

Подробнее о выборе конвертеров описано в нашей статье «Как выбрать DC-DC преобразователь».

Внесение изменений в конструкцию

Выбор такого решения требует наличия: базовых знаний в принципах работы импульсных БП, паяльного инструмента и нескольких электронных компонентов.

Что же необходимо изменить в схемотехнике импульсного блока питания, чтобы повысить или понизить напряжение на выходе? Давайте в этом разбираться.

Устройство

В качестве примера рассмотрим один из импульсных источников питания (ИИП), представленных в нашем каталоге — бескорпусный блок питания на 12 вольт.

Внешний вид рассматриваемого устройства

Если грубо разделить наш БП, то он состоит из трех основных частей:

Это хорошо видно на схеме блока питания.

Электросхема

В высоковольтной части схемы поступающее напряжение стабилизируется и преобразуется в высокочастотные импульсы, поступающие на трансформатор TV1. За формирование импульсов и их характеристики отвечает ШИМ-контроллер. В данной схеме это CR6842S.

Схема электрическая принципиальная ИИП

В низковольтной части осуществляется фильтрация выходного сигнала. С выходных цепей трансформатора осуществляется отбор питающего напряжения для PWM-контроллера, а также сигнал для обратной связи.

Как раз величина сигнала ОС, поступающего на ШИМ, определяет какой потенциал будет на выходе. Управляет сигналом микросхема TL431 — регулируемый стабилизатор.

В нем и кроется возможность того, как понизить вольтаж блока питания.

Корректировка обратной связи

Для начала обращаемся к даташиту (datasheet) на интегральную микросхему. Находим используемую схему включения. Как мы видим, используется шунтирующая схема. Здесь же указано каким образом выполняется регулировка — подбором соотношения сопротивлений резисторов R1 и R2.

Электросхема включения регулируемого стабилизатора TL431

Производитель рекомендует использовать резистор R1 в качестве постоянного, с сопротивлением не менее 10 кОм, а R2 в качестве подстроечного. В нашем случае — это сопротивления R14 (20 кОм) и R15 (5,1 кОм). Для регулировки нужно заменить резистор R15 другим, соответствующего номинала.

Уменьшаем потенциал

Из указанной в даташите формулы видим, что это возможно сделать, уменьшая дробь R1/R2. Определим, каково должно быть сопротивление R15. Для начала определим опорное напряжение Vrev. Путем несложных манипуляций получаем формулу и решение.

Расчет опорного напряжения

Теперь можем рассчитать R15 для напряжения, например, в 9В.

Расчет шунтирующего резистора

В расчетах у нас вышло 7,43 кОм, соответственно, принимаем ближайшее из стандартного ряда — 7,5 кОм

Увеличиваем потенциал

Последовательность действий здесь аналогична. Необходимо рассчитать шунт на такой номинал, который позволит поднять напряжение до необходимого.

Однако следует учитывать, что бесконечно поднимать выходной потенциал невозможно. Предел регулировки ограничен возможностями компонентов:

Также подъем напряжения сказывается на трансформаторе.

При необходимости существенного увеличения выходного потенциала придётся заменить часть элементов выходной схемы, что сопоставимо со стоимостью DC-DC конвертера.

Как мы видим, для корректировки напряжения не требуется сложных инструментов и великих знаний.

Большинство БП имеют схожую, рассмотренной нами, схему контроля напряжения. Отличия могут заключаться в марке используемых компонентов, а также их номинале. Достаточно разобраться в схеме, а также иметь минимальный набор инструментов, и вы сможете изменить свой источник питания.
