Штекер USB type-C с PD триггером 20V 100W + пластиковый корпус (DY038-2 на HUSB238)

Цена от 1 единицы:

  • Количество: 1 шт.

Описание:

Штекер USB type-C с триггером PD необходим для получения на выходе напряжения 20 В из порта USB-С зарядного устройства или повербанка. Триггер имитирует устройство для работы через порт USB-С по протоколу Quick Charge 3.0 или PD на заданное напряжение. Если порт USB-C не поддерживает необходимые протоколы, то триггер работать не будет, а напряжение на выходе будет равно входному напряжению по умолчанию 5 В.

DY038-2 штекер состоит из платы управления и пластикового корпуса. Плата управления построена на контроллере HUSB238.

Преимущества:

  • Универсальность и востребованность среди радиолюбителей.
  • Возможность питать различные устройства, такие как роутеры, модемы, светодиодные ленты, паяльники, нетбуки, мониторы, динамики, мини-вентиляторы и другие устройства с таким же напряжением и разъемом для подключения.

Характеристики:

  • Номинальная мощность: 100 Вт
  • Совместимость: PD3.0 и Type-C V1.4
  • Установка: под пайку двухжильного провода с диаметром до 3,2 мм
  • Контроллер: HUSB238

Применение:

Этот штекер USB type-C с Power Delivery триггером на 20 В широко используется в паре с различными устройствами и оборудованием для подачи необходимого напряжения.

Год назад я купил себе компактный китайский паяльник под жала T12. Паяльник служит мне до сих пор, но теперь имеет турбо-кнопку, удобную ручку и подходящий мне разъем.

Читайте также:  Ремонт плат в москве

Паяльник на жалах Т12: переделка разъема питания

Итак, началось все с поиска дешевой компактной паялки на жалах T12. Ранее имел станцию на 900m, но на мой вкус она была слишком громоздкая, да и скорость разогрева у T12, как известно, выше. Из имевшихся на тот момент вариантов я решил брать паяльники не дороже 1000 рублей, среди которых из достойных были лишь SH72 и 2 вида паяльных ручек: с AMOLED дисплеем и 7-сегментным индикатором температуры, причем по цене разница была минимальна. Естественно, выбирая между аналогом и цифрой за один прайс, цифра оказалась предпочтительнее, и по той же логике выбор пал на дисплей. Так что я достаточно быстро закончил свои поиски на варианте за 808 рублей с жалом в комплекте.

Я был очень рад, получив долгожданную посылку, и бегом побежал тестить ее, забыв проверить, какой у меня разъем на БП ноутбука (на который я и рассчитывал в качестве основного БП). А разъем 5,5×1,7 оказался не совсем комплиментарен паяльнику, как выяснилось. Так и родилась идея первой переделки.

Первая переделка

Собственно, у меня было три варианта решения:

  1. Замена паяльника на другой с подходящим разъемом.
  2. Замена разъема на паяльнике.
  3. Изготовление переходника для разъема.

Естественно, я выбрал третий вариант. Да, я пошел в магазин и зачем-то купил гигантский разъем, еще и спутав диаметры. Здравомыслие, однако, взяло верх и я решил опробовать третий вариант.

Я отпаял разъем, расклинил внешнюю металлическую оболочку и разъем легко разобрался. К сожалению, фотографий процесса с того раза не сохранилось, а еще раз разбирать мне лень, поэтому просто оставлю картинку, что надо расклинить, чтобы развалить разъем.

Разъем пластмассовый и по краям заклинен с трех сторон. Выпаять и расклинить

Вторая переделка

Вооружившись напильником я аккуратно подточил штырек, пока его верхняя часть не стала входить в разъем БП ноутбука. Глубинную часть штырька я точить не стал, чтобы штекер входил поплотнее и не выпадал.

Позднее я докупил PD триггер с подходящим для ноутбука разъемом и, соответственно, получил питание и для паяльника по type-c.

Подключение паяльника через PD триггер

Третья переделка

В принципе, какое-то время паяльник меня устраивал и в таком виде, так что полгода я его трогал исключительно в задуманных производителем целях, пока не наткнулся на переделки TS100 под жала T12. Мое внимание привлекло, что в этих переделках сохранялось преимущество TS100 в виде малого вылета жала, которое помогает точнее контролировать движения во время пайки SMD. Я решил сделать нечто подобное, но не из пластика или силикона, а из того, что было под рукой. А под рукой у меня была пробка от бутылки, широкий силиконовый гриб от прошлого паяльника и обычная дрель.

Я рассверлил 2 отверстия под шайбы крепления жала, предварительно натянув гриб на пробку (чтобы не развалилась в процессе). Сверлил долго и аккуратно на низких оборотах.

Использование пробки от бутылки и силиконового гриба для переделки

Новая ревизия паяльника

Результат был неплохой, но я впоследствии улучшил эргономику, придав пробке форму гайки новоприбывшей бормашинкой, при этом сделав углубления, чтобы пальцы не съезжали к самому жалу.

Новая ревизия. Вид сбоку

<strong>ts 101 pinecil sh 72</strong><br>
тс 101 пайнцил ш 72

Новая ревизия. Вид сверху

<strong>ts 101 pinecil sh 72</strong><br>
тс 101 пайнцил ш 72

Получилось довольно удобно, и даже аккуратно. Что касается температуры, при длительной пайке нагрев существенный, но пальцы не обжигает, а для короткой пайки вообще идеально.

Последняя переделка

Последняя переделка была самая сложная и одновременно самая простая. Турбо-кнопка.

Я начал задумываться о ней, когда первый раз паял мощные транзисторы. Думаю, объяснять дальше смысла не имеет. К сожалению, на мою ручку не было схемы в интернете, а производитель заботливо затер лазером маркировку микросхемы для программной переделки. В общем, тема долго маячила у меня в сознании, но только в последнее время я нашел в себе силы разобраться в вопросе.

Схемотехника

Итак, я выяснил, что схемотехника цифровых паяльниках чрезвычайно схожая, просто мосфет накачивает жало энергией, а схема на компараторе меряет температуру (сопротивление жала).

Турбо-кнопка

Трогать мосфет мне не хотелось, потому что это означало управлять большим током извне паяльника. Не всякая кнопка такое сможет, а городить еще одну схему для управления мосфетом желания не было. Я решил тыкать компаратор.

Замыкая пятый плюсовой вывод компаратора на землю, мы шунтируем сигнал измерения сопротивления с жала, и паяльник думает, что на нем нулевая температура. А значит время шпарить на всю! Именно такая логика у моей турбо-кнопки.

Провода

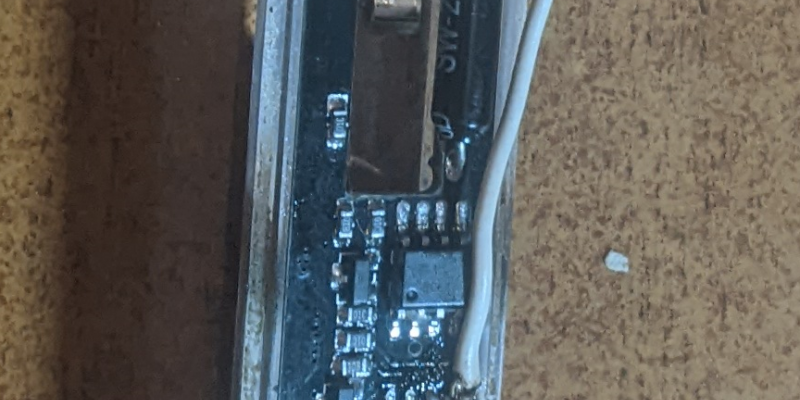

В разборе, провода припаяны

<strong>ts 101 pinecil sh 72</strong><br>
тс 101 пайнцил ш 72

Термоусадка

В принципе, все работало, но нажимать было неудобно, и я законопатил кнопку термоусадкой. Усадил с противоположной кнопке стороны, а затем слегка и со стороны кнопки, чтобы меньше елозила под пальцем.

С термоусадкой

<strong>ts 101 pinecil sh 72</strong><br>
тс 101 пайнцил ш 72

На этапе проверки выяснилась неприятная деталь — паяльник тупо не показывал температуру выше установленной. Ниже — пожалуйста, показывает error (да, ниже 175 температура не отображается, это фича, а не баг).

Температура

Температура ниже 180

<strong>ts 101 pinecil sh 72</strong><br>
тс 101 пайнцил ш 72

Дисплей отображает скачки до тех пор, пока температура не упадет на пару градусов ниже установленной.

<strong>ts 101 pinecil sh 72</strong><br>
тс 101 пайнцил ш 72

Температура после перевтыкания питания при использования турбо-режима

<strong>ts 101 pinecil sh 72</strong><br>
тс 101 пайнцил ш 72

<strong>ts 101 pinecil sh 72</strong><br>
тс 101 пайнцил ш 72

А кнопка работает хорошо — стабильно отображается error при нажатии, а светодиод начинает быстро мигать, что говорит о нагреве. Плюс я перевоткнул БП и увидел, что на жале реально температура поднялась выше стандартных 11% погрешности. В теории так и жало спалить можно (температура растет пока кнопка нажата), но если вспомнить, что турбо режим нужен только для прогрева массивных полигонов, то можно не заморачиваться на эту тему. Просто паяльник детям не игрушка.


Собственно, теперь я пользуюсь паяльником вот с такой вот симпатичной подставочкой и менее симпатичным колпачком, напечатанными на 3D принтере. Если будет интерес, расскажу и про них, но это отдельная тема. Всем добра и хороших инструментов! 🙂


Вышел из строя pd триггер на паяльнике GVDA. Продавец на Али выслал новый девайс. Дополнительно заказал на Али pd триггер. Маркировки нет никакой. Перепаял — всё заработало. Кому интересно, брал донора тут


Вот еще один случай. А по какой причине вышел из строя триггер?


Триггер в GVDA, да и во многих других, стоит от wch ch224kWCH_CH224K_ENG.pdf ( 802.44 КБ )


Сообщение отредактировал oleg_kov — 22.05.23, 16:55

Причина редактирования: Добавил


Vadim86, пытался запитать от зарядки для рации 14,5 В, полярность вроде нужная была, фиг знает


oleg_kov,Не вводите людей в заблуждение, там другой триггер стоит! Посмотрите схему включения, там всё по другому.


grnd, зачем ? Был уже переходник на DC в комплекте ?


Technics66, 10 пиновый ssop, с тремя конфигурационными входами. Полагаю, что не только WCH такое производит, а еще куча мелких китайских контор, но с похожей распиновкой.


Вы сравнивали распиновку? Как выбирается запрашиваемое напряжение? Смотрели на какие пины приходит напряжение и данные USB?Если посмотрите этот пост и допустим этот то думаю поймёте что я давно это начал изучать этот вопрос и результатом изучения виден в постах пользователей которые починили свои паяльники.


Сообщение отредактировал Technics66 — 22.05.23, 19:36

ahg68, вот как раз через этот переходник


grnd, пиши продавану.


ahg68, если внимательно прочитать мой первый пост, то можно понять, что у меня теперь два исправных паяльника


grnd, а написать то надо.


Это когда они стали убийцу паяльника в комплект вкладывать? Помню что переходник был только в HS-01, а GD300 был только с кабелем.


Technics66, стали вкладывать, но походу ничего не поменяли в схеме.


Добавлено 22.05.2023, 20:23:

<strong>ts 101 pinecil sh 72</strong><br>
тс 101 пайнцил ш 72

<strong>ts 101 pinecil sh 72</strong><br>
тс 101 пайнцил ш 72

Похож на базеус

Baseus же 100Вт ?

Так и не понял можно ли подключить GD300 через комплектный переходник к БП от ноутбука.Если можно, то почему триггер сгорает? Как застраховать себя от такого случая? Переделку в шапке видел. Без неё. Понимаю, что ответ в этой теме уже был, но 100+ страниц быстро не прочитать. А в шапку эта информация почему-то не поднята.

Сообщение отредактировал BlackSinner — 24.05.23, 09:42

Возможно распиновка разъема БП ноутбука другая. Слышал об этом, но не встречал.

Проверить уровень напряжения и полярность мультиметром.При стандартной распиновке "+" внутри разъема, "-" снаружи.

Подскажите паяльник si012 не сгорит если его подключить к блоку от ноута 85Вт?

<strong>ts 101 pinecil sh 72</strong><br>
тс 101 пайнцил ш 72

Современные технологии позволяют значительно упростить и улучшить процесс пайки электронных компонентов. Один из примеров — умный паяльник FNIRSI HS-01, который имеет ряд преимуществ перед обычными паяльниками благодаря использованию портативного электрического устройства с питанием Type-C PD. Это компактное и удобное устройство, которое может использоваться как для профессиональных целей, так и для работы в домашних условиях. Мощность PD 65 Вт, DC 96 Вт, информативный OLED экран, возможность нагрева до температуры в диапазоне от 80 до 420 ºС всего за 6 секунд. И это далеко не все, что умеет данное устройство.

Паяльник FNIRSI HS-01 поставляется в небольшой, информативной картонной коробке, на которой можно найти основные сведения об устройстве.

Внутри коробке, в ложементе из мягкого материала расположился паяльник, быстросъемное жало, колпачок и иллюстрированное руководство пользователя.

Мне достался расширенный комплект поставки, в который, помимо вышеуказанных элементов вошло зарядное устройство GaN на 65 Вт, гибкий кабель USB Type-C, подставка для паяльника и дополнительно пять видов жала на паяльник: HS-01B2, HS01-ILS, HS01-KR, HS01-K65, HS01-BC3.

Корпус паяльника изготовлен из алюминиевого сплава. Длина паяльника с колпачком составляет 180 мм, диаметр около 19 мм, масса паяльника с колпачком см, вес без колпачка около 40 грамм, колпачок еще 13 грамм. На корпусе предусмотрена специальная накладка из относительно мягкого материала, обеспечивающая надежный и удобный хват паяльника. Компактные габаритные размеры во много этому способствуют.

Управление паяльником осуществляется при помощи двух механических кнопок. Реализовано это удобно, более того, предусмотрена возможность перенастройки управления как под правую, так и под левую руку. Возле кнопок расположен весьма информативный экран, размеры которого составляют размеры 22х6 мм.

Для того, чтобы установить жало, изначально придется открутить специальную гайку, расположенную на корпусе паяльника, после чего жало устанавливается до упора. Далее гайка завинчивается назад. За надежную фиксацию отвечает специальный уступ, который находится на жале, и после установки последнего в корпус паяльника фиксируется при помощи гайки.

В задней части паяльника расположен разъем USB Type-C для подключения к зарядному устройству. Данный паяльник способен работать при напряжении от 9 до 20 В, т. е. если подключиться к зарядному устройству 5 В, работать он не будет. На дисплее отобразиться информация о низком напряжении.

Как я уже у поминал ранее, в моем случае расширенный комплект поставки, в который вошло весьма качественное зарядное устройство на 65 Вт. В нем предусмотрена возможность подключения к порту USB Type-C и USB Type-A.

Очень мягкий кабель в силиконовой оплетке и массивными металлическими наконечниками.

Здесь же хочется упомянуть и о достаточно простенькой подставке для паяльника, изготовленной из термостойкого пластика и оснащенной металлической скобой.

Кабель для подключения к блоку питания имеет длину около 20 мм, он в меру гибкий. Изготовлен качественно.

Каждое комплектное жало идет в отдельном пакете, на котором мы можем увидеть маркировку, и при необходимости без проблем можем заказать дополнительное.

В собранном состоянии паяльник не занимает много места и напоминает обычную ручку.

В целом, я считаю, что приобретать нужно именно расширенный пакет, если у вас конечно изначально нет качественного провода и зарядного устройства.

Как можно убедиться, отображаемая на экране температуры нагрева и реальная температура нагрева жала весьма близки между собой, но, если вдруг кому-то данная погрешность не нравиться, без труда можно произвести корректировку температуры. Делается это в настройках паяльника, о которых я говорил чуть ранее. Процесс калибровки очень простой:

Начиная разговор о функциональных возможностях данного паяльника, прежде всего хочу остановиться на меню настроек и на способе управления устройством.

Начнем мы с питания. Производитель предусмотрел различные сценарии использования и подключения устройства:

Подключение паяльника к блоку питания GaN (в моем случае идет в комплекте поставки) оснащенному портом USB Type-C. В данном случае мощность устройства будет зависеть от мощности зарядного устройства (максимум 65 Вт);

Подключение паяльника к PowerBank’у оснащенному портом USB Type-C. В данном случае мощность устройства будет зависеть от мощности зарядного устройства (максимум 65 Вт);

Подключение паяльника к DC блоку питания 20-24 В, через переходник.

Подключение паяльника к блоку питания оснащенному портом USB Type-A. Здесь нужно будет провести танец с бубном, т.к. для нормального функционирования устройства потребуются триггеры, которые смогут переключать зарядное устройство на нужный режим работы.

При подключении паяльника к зарядному устройству на дисплее отображается пиктограмма с логотипом компании «FNIRSI», после чего визуально мы видим информацию о том, что устройство готово к работе. На дисплее горит информация о том, что для включения паяльника необходимо нажать на одну из механических кнопок управления, а если в паяльник не установлено жало, дисплей напоминает нам о том, что прежде всего необходимо выполнить данную процедуру (установить жало в паяльник).

Нажав боковую кнопку, мы запускаем устройство, оно практически моментально нагревается. Скорость нагрева зависит от зарядного устройства, к которому оно подключено. К сожалению, осуществить замер скорости нагрева у меня нет возможности, я лишь могу поделиться с вами информацию, которую приводит производитель. На мой взгляд, перепроверять ее нет особого смысла, так как нагрев действительно очень быстрый. В общем паяльник готов к работе уже через 6 секунд после включения.

Теперь давайте пройдемся по пунктам меню. Доступ к данному разделу мы можем получить, нажав и удерживая две кнопки управления, расположенные на корпусе устройства.

Переключение между пунктами осуществляется путем кратковременного нажатия левой либо правой кнопок, а вход в подраздел и выбор параметра, путем длительного удержания правой кнопки.

К сожалению русскоязычной локализации интерфейса, не предусмотрено. Информация отображается либо на английском, либо на китайском языке. Возьму на себя смелость, и опуши все пункты с учетом русскоязычного перевода:

В ходе тестирования паяльника мне было любопытно узнать, какую мощность он потребляет. В общем, при работе ваттметр показывал показатели примерно до 40 Вт, а в момент, когда паяльник нагрелся и находится в режиме ожидания показатель колебался на уровне 0.4 Вт.

Теперь переходим к тестированию в реальных условиях. Суть тестов заключается в том, что при помощи паяльника FNIRSI HS-01 я осуществлял отпаивание различных элементов с печатных плат.

Тесты проводились при помощи комплектного жала на плате смартфона iPhone 7 и на плате усилителя Bose. С первой платой никаких сложностей не возникло, детали очень быстро отпаивались и также легко их можно было припаять, зато с усилителем паяльнику было тяжеловато. Для того, чтобы отпаять ножки разъемов мне пришлось изрядно попотеть, на каждую ножку уходило по 3-4 минуты, но в целом паяльник справился с поставленной задачей.

Как я уже говорил ранее, проверить скорость нагрева паяльника достаточно сложно, в связи с тем, что этот происходит очень быстро, а вот проверить справедливость температурных характеристик проверить можно без особого труда. При помощи тепловизора Guide MobIR 2S осуществлялось несколько замеров нагрева жала паяльника и здесь я хочу обратить внимание, что мой тепловизор способен измерять температуру до 150 ºС. При нагреве паяльника до указанной температуры тепловизор отображал 147 ºС.

Далее тестирование осуществлялось с использованием мультиметра Kaiweets KM601. Здесь погрешность показаний также не выходила за диапазон в 5 градусов. Как можно убедиться, отображаемая на экране температуры нагрева и реальная температура нагрева жала весьма близки между собой, но, если вдруг кому-то данная погрешность не нравиться, без труда можно произвести корректировку температуры. Делается это в настройках паяльника, о которых я говорил чуть ранее. Процесс калибровки очень простой:

Как мы видим, ничего сложного в процессе калибровки нет.

Несколько слов хочется сказать и быстросъемном колпачке, который выполняет роль защиты от термических повреждений. Например, мы что-то быстро припаяли, и нам необходимо уезжать, при этом важно захватить с собой паяльник, либо работая дома, нам нужно срочно выйти из комнаты, в которой возможно появление детей либо домашних питомцев. Данный колпачок очень быстро надевается на корпус паяльника и надежно защищает нас от соприкосновений с горячей поверхностью жала. Казалось бы, это мелочь, но она несет в себе очень важную функцию.

Чуть ранее я говорил о подставке под паяльник, которая идет в комплекте с устройством. Пользоваться ей достаточно удобно.

Однако, на мой взгляд прекрасно можно обойтись и без нее, так как колпачок от паяльника вполне сгодиться для этих целей.

Купить паяльник Fnirsi HS-01 можно по ссылке. Также доступен купон ZKHS88, дающий скидку $7.

В период до 18.06.2023 будут действовать промокоды:

Промокод:ZKT555, на заказ более $50.00

Промокод:ZKT222, на заказ от $20.00 до $50.00

В целом, что можно сказать об умном паяльнике. Fnirsi HS-01 — это надежный, удобный и эффективный инструмент для пайки электроники, который заслуживает внимания как со стороны профессионалов, так и от любителей. Компактные габаритные размеры и возможность быстрой зарядки через разъем USB Type-C, мощность PD 65 Вт, DC 96 Вт и широкий диапазон рабочего напряжения (от 9 до 24 В) позволяют быстро и эффективно паять электронные компоненты, во многом этому способствует и диапазон рабочих температур, от 80 до 420 ºС. Очень важным является и показатель времени нагрева, который стартует от 6 секунд, что обеспечивает точность и эффективность пайки. Вишенкой на торте в данном устройстве является качественный OLED-экран, диагональ которого составляет 0.87. Экран позволяет осуществлять контроль температурных и иных параметров паяльника. В общем, отличное устройство за свои деньги.
