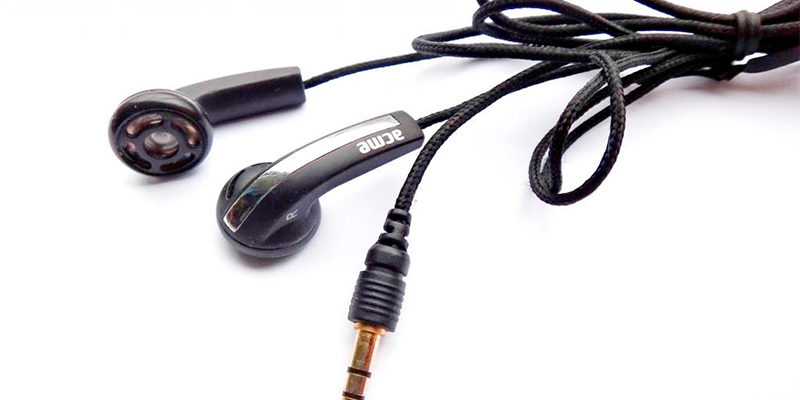

Частой поломкой наушников является перелом провода возле штекера. Это вызвано тем, что в процессе эксплуатации именно это место подвергается экстремальным нагрузкам. Из этой ситуации есть два выхода: купить новые или припаять штекер заново. Процесс пайки несложен, и человек который имеет навыки работы с паяльником, с ним справится.

Главной проблемой при ремонте служит распиновка проводов. Так как наушники состоят из 2-3 пар проводов, а на гарнитуре дополнительно добавляется ещё 1-2 микрофона, что никак не облегчает работу. Тем не менее, безвыходных положений не бывает, будем решать вопросы постепенно.

Привет, Хабр! Сегодня изучим и соберём несколько простых схем, которые можно использовать в новогодней иллюминации, для украшения вывесок и витрин, а также в играх и игрушках. То есть получим шанс отвлечься от житейских трудностей и при этом смастерить что-нибудь уникальное (если это уникально оформить).

Для самых ленивых и занятых любителей, у кого нет возможности или желания травить печатные платы, возиться с макетками и разыскивать необходимые детали, выпускается огромный ассортимент наборов для сборки по весьма скромной цене.

Каждый из эффектов, что мы сегодня рассмотрим, можно реализовать и на Ардуино или более современной микропроцессорной платформе. Но зачем тратить микроконтроллер, когда достаточно пары-тройки транзисторов? И на мой взгляд, интереснее разобраться, как работают простые аналоговые и цифровые схемы.

Схемы для начинающих

Принципиальные электрические схемы для чайников – самые простые схемки, с которых можно начинать делающим первые шаги в радиоделе.

Ещё один вариант изготовления лазерного излучателя средней мощности из обычного пишущего привода для компакт дисков.

Starik написал комментарий

Полностью согласен! Ещё очень способствует экранная обмотка.

Sathv написал комментарий

Да, схема почему-то плохо читаема. Чего-то в оформлении я не понял. Прилагаю схему получше.

Petr9067 написал комментарий

На форуме автоматически создана тема для обсуждения статьи.

Krot183 написал комментарий

Лавсановым, подходящим по размеру можно

Александр написал комментарий

Единожды был в продаже. DT-830B. Преимущество огромное — выключатель питания.

Ян написал комментарий

Подскажите какую линзу брали и где?

Радиоэлектроника
начинающим

Здравствуйте! Вы сейчас находитесь в
разделе, который предназначен для
начинающих- для всех тех кто делает
первые шаги в таком интересном и увлекательном хобби как
радиолюбительство, для всех тех кто совсем недовно взял в руки паяльник
и пытается собрать свое самое первое (без сомнения самое лучшее!!)
устройство, для тех кому еще очень много непонятно,
но есть огромное
желание все узнать о электронике, научиться самостоятельно
изготавливать различные  электронные устройства и
самостоятельно, своими руками ремонтировать телевизоры, магнитолы,
музыкальные центры и прочую электронику.

Так как раздел сделан для самых
начинающих, то во многих статьях мы постарались все рассказать понятным
языком и в максимально упрощенной форме, и поэтому здесь специально
пропущены различные формулы- представлены исключительно лишь самые
необходимые поверхностные понятия о физических процессах, протекающих в
электрических цепях.

Если Вам интересны более глубокие
знания, то Вы всегад можете заглянуть к нам на ФОРУМ-
обещаем что никто
над Вашими вопросами смеяться не будет: ведь специалистами не
рождаются- мастерство приходит с опытом.

Для того чтобы Вам было проще
ориентироваться в этом разделе сайта, он разбит на несколько подразделов

Основы электроники и основные
радиоэлементы

Конечно-же это не все радиоэлементы,
применяемые в радиоэлектронике- существует масса и других, но все Вы
это найдете в другом разделе- электронные
компоненты

Электронные устройства

Конечно-же это далеко не полный
перечень всех устройств- существуют еще и различные генераторы,
фильтры, усилители, источники питания и так далее. Вся
информация о них
находится в разделе Электронные
устройства

Основные измерительные приборы

Для любой радиолюбительской
лаборатории необходимо иметь измерительное оборудование. Оно требуется
как при наладке самостоятельно собранных устройств, так и для ремонта
промышленных изделий.

Букварь начинающего телемастера

Именно поэтому у нас на ФОРУМЕ несколько разделов посвящено
самостоятельному ремонту, а на сайте Вы сможете узнать устройство телевизора

Ну, и конечно-же, у нас на сайте еще
очень много различных разделов, которые помогут начинающим
радиолюбителям и которые просто интересно почитать в свободное время:

Для
тех кого интересует теория

Для тех кто привык
приобретать опыт
на практических экспериментах

Мы искренне надеемся что сайт наш
будет очень Вам полезен, а если у Вас вдруг, возникнут какие-либо
вопросы или пожелания- заходите к нам на ФОРУМ

▍ Электронный жучок

Этот шестиступенчатый мультивибратор тоже собран на транзисторных инверторах, только на этот раз в виде не дискретных транзисторов, а микросхемы 74HC04, она же К561ЛН2.

Эта КМОП-микросхема имеет высокое входное сопротивление, что позволяет собрать времязадающие цепочки с резисторами большого сопротивления — полтора мегаома. Благодаря чему можно воспользоваться компактными и дешёвыми керамическими дисковыми конденсаторами 0.1 мкФ вместо дорогих и относительно крупногабаритных электролитических либо многослойных керамических.

Последовательность, в которой загораются и гаснут светодиоды, имитирует движение лапок жука. Эту электронную игрушку все почему-то упорно называют паучком, но у реального паука восемь ног, а у жука шесть.

Наверное, такое название придумали, чтобы не путать световой эффект с устройством тайного прослушивания переговоров, потому что «жучком» давно принято называть компактный замаскированный микрофон с радиопередатчиком и автономным источником питания.

Либо без источника питания и не очень компактный, но замаскированный, как эндовибратор «Златоуст», что когда-то разработал Лев Сергеевич Термен.

Все инверторные мультивибраторы работают по одному принципу. В момент открытия транзистора или вакуумного триода, потенциал его коллектора или анода становится ближе к общему проводу («земле» схемы).

Возникает отрицательный (в случае радиолампы, N-P-N биполярного или N-канального полевого транзистора) импульс, который передаётся конденсатором на вход следующего инвертора и вызывает закрытие транзистора или триода.

Далее конденсатор заряжается через времязадающий резистор, и ключ инвертора снова открывается, посылая закрывающий импульс на следующий каскад.

Термин «мультивибратор» был предложен голландским физиком Ван дер Полем, потому что в спектре колебаний этого генератора много гармоник, в отличие от «моновибратора», производящего синусоидальные колебания.

Слева на фото ламповый мультивибратор, созданный Генри Абрахамом и Евгеном Блохом в 1919 году. Его гармоники использовались для калибровки волномера (на снимке он в центре)

Также инвертор, а, соответственно, мультивибратор, можно собрать на операционном усилителе. На схеме ОУ работает в режиме компаратора. Неинвертирующий вход подключён к делителю R1R2 с выхода ОУ.

При высоком логическом уровне на выходе компаратора — точке с — будет напряжение, близкое к плюсу питания, при низком — близкое к минусу питания. Точные значения зависят от параметров выходного каскада микросхемы. Напряжение в точке а, то есть на неинвертирующем входе, равняется части выходного, определяемой соотношением сопротивлений плеч делителя.

Когда напряжение на инвертирующем входе (точка б) ниже напряжения на неинвертирующем, на выходе высокий логический уровень, и конденсатор С заряжается с выхода ОУ через резистор R.

Как только напряжение в точке б превысит половину выходного (точка а), компаратор переключится в низкий уровень на выходе, и конденсатор начнёт разряжаться через резистор R, до тех пор, пока напряжение в точке б не станет ниже напряжения точки а.

Чего никогда не произойдёт, если питание операционного усилителя однополярное, и символ земли означает минус питания. Доля выходного напряжения будет ниже его полного значения, ниже которого не сможет разрядиться конденсатор.

Потому очевидно, что символ земли здесь означает искусственную среднюю точку, равную половине напряжения однополярного питания, либо настоящую среднюю точку двухполярного питания операционного усилителя.

Изучать схемы следует внимательно. На схеме транзисторного мультивибратора не подписан буквенный индекс транзистора, потому непонятно, чему будет равняться ток светодиода. Схема на компараторе не уточняет особенности питания ОУ, о которых следует догадаться самим. Иначе при попытке воплощения конструкции первый мультивибратор сгорит, а второй не будет работать.

Когда конденсатор разрядится до напряжения ниже, чем в средней точке делителя R1R2, компаратор переключится в состояние высокого уровня на выходе, и процесс повторится.

▍ Симметричный мультивибратор

Самый простейший световой эффект — электронная мигалка, в которой передают друг другу эстафету пара светодиодов или их групп. Её можно реализовать множеством способов. Старая добрая классика — симметричный мультивибратор на двух транзисторах.

Авторы этого китайского конструктора с Алиэкспресс предлагают собрать «неправильный» мультивибратор. Неправильность заключается в том, что на схеме не нарисовано активных сопротивлений в коллекторных цепях транзисторов, куда напрямую подключены светодиоды.

Иметь в цепи только P-N переходы и источник питания — это не очень хорошая идея. Потому что P-N переход светодиода функционирует как стабистор, удерживая напряжение на уровне, свойственном данному светодиоду. Для красного светодиода это примерно 1.7 вольта.

А биполярный транзистор имеет параметр Uкэ — напряжение между коллектором и эмиттером в режиме насыщения. Для транзистора S9014, или КТ3102 (BC547, 2SC2675), кому как больше нравится, это 300 милливольт или даже меньше.

Выходит, что светодиод и транзистор задают напряжение 2 вольта, а источник питания в виде двух мизинчиковых батареек ААА обеспечивает 3 В. Сила тока ничем не ограничивается, светодиоды и транзисторы должны сгореть.

Реальная жизнь отличается от идеализированной схемы. Каждый из элементов цепи, включая батарейки и проводники, имеет омическое сопротивление. В итоге «неправильная» схема прекрасно, стабильно и долго работает. Главное только выбрасывать разряженные батарейки не куда попало, а в специальные ящики в супермаркетах.

Если отсутствие последовательного резистора всё же не даёт вам покоя, можно его добавить: по одному на каждый светодиод или общий последовательно с источником питания.

На экзамене за такую схему без резисторов можно получить плохую оценку. Многие преподаватели не любят, когда студенты умничают, потому проще заранее нарисовать один резистор, а лучше два.

Как же работает мультивибратор? Он представляет собой два каскада с общим эмиттером, выход каждого из которых соединён со входом другого через конденсатор.

Такие каскады ещё называют транзисторными инверторами, потому что высокий логический уровень на входе даёт низкий на выходе, и наоборот. Это изменение не полярности, а уровня напряжения относительно общего провода схемы.

Ток с плюса питания через резистор в цепи базы открывает NPN транзистор. Считаем, что прямое смещение эмиттерного перехода составляет 700 милливольт. Тогда на сопротивлении 68 кОм напряжение составит 2.3 вольта, а ток по закону Ома 34 микроампера.

Транзисторы в наборе с буквенным индексом С, что означает коэффициент усиления по току от 200 до 600. При максимальном Hfe ток коллектора составит 34 * 600 / 1000 = 20 миллиампер. Это как раз максимальный допустимый ток большинства обычных 5-миллиметровых светодиодов.

Итак, мы «оправдали» схему. Транзисторы в данном мультивибраторе работают не в режиме насыщения, а в режиме усиления по току. Ток светодиода задаётся коэффициентом усиления транзистора, напряжением питания и сопротивлением резистора в цепи базы.

Резисторы последовательно светодиодам тут действительно не нужны. Но не следует питать схему напряжением выше 3 вольт, например, от USB. Если всё-таки есть такое желание или необходимость, придётся взять транзисторы с более низким Hfe, либо повысить сопротивление резисторов.

При 5 вольтах питания, чтобы получить ток базы 34 микроампера при 5 – 0.7 = 4.3 вольтах, понадобятся резисторы сопротивлением 130 килоом.

Напряжение на коллекторе открытого транзистора будет составлять 5 – 1.7 = 3.3 вольта. При токе 20 мА на транзисторе будет выделяться 3.3 * 20 / 2 = 33 милливатта тепла. Корпус SOT23 рассеивает до 200 милливатт, так что наши 33 не превышают пределов нормы.

Почему 33, а не 66? Потому что скважность импульсов меандра, выдаваемого симметричным мультивибратором, равна 2. Половину времени открыт один транзистор и светит его диод, половину — второй.

Вместо каждого из светодиодов можно спаять светодиодную ёлочку. Те, что спаяла я, тоже «неправильные», потому что в них напрямую параллельно соединены светодиоды разных цветов.

Мне просто повезло, что в распоряжении оказались зелёные и жёлтые светодиоды с почти одинаковым рабочим напряжением. Измерить это напряжение можно мультиметром в режиме проверки P-N переходов.

О распиновке

Как соединить порванные провода наушников

В зависимости от типа наушников к штекеру присоединено некоторое количество жил:

• моно-наушники – 2 провода;
• стерео-наушники, 3 жилы, реже встречаются моно- наушники с общим проводом;
• стерео-наушники с 4 проводами, 2 общих, в одно гнездо;
• гарнитура, 5-6 проводов, дополнительные для микрофона.

Если 2-4 провода обычно не представляют трудностей, то с большим количеством проводов нужно внимательно и аккуратно вскрывать корпус штекера, для того чтобы знать какой провод, в какое гнездо впаивать.

Второй вариант, в этом случае, это прозвонка каналов с помощью прибора, либо определение типа подключения по цвету проводов. До сих пор нет единого стандарта по цвету изоляции проводов.

Ремонт наушников своими руками

Распространённый вариант распределения по цвету изоляции:

• красный – правый канал;
• зелёный или синий – левый канал;
• бесцветный, жёлтый – общий провод.

Но повторюсь, стандарта распределения по цвету изоляции нет.

Гарнитура имеет один или два дополнительных провода для микрофона, пайка по схеме проблем не составит, саму схему стоит смотреть либо при расчленении крепежа штекера, либо прозванивать прибором. При количестве проводов от 6 и выше, а такое тоже иногда встречается на гарнитурах, вам придётся прозванивать все провода поочерёдно и определять какой провод куда идёт.

Таким образом отремонтировать штекер на наушниках задача решаемая, к тому же требующая минимума затрат при умении работать паяльником.

5 лучших наушников до 1000 рублей
, 5 лучших стереонаушников
, Если вода попала на наушники или внутрь разъема мобильного телефона
, Как защитить наушники от механических повреждений и укрепить провод
, Как подключить беспроводные наушники к телефону
, Как правильно прогреть наушники и нужно ли это делать
, Как самостоятельно починить наушники, если один перестал работать
, Нет звука в наушниках
, Распиновка наушников

Подготовка

В процессе работы нам потребуются некоторые инструменты и приспособления. В первую очередь это конечно паяльник и расходные материалы для пайки. В процессе работы используется любой инструмент, мощность в этом случае значения не важна.

Другой подход нужен к расходным материалам. Так приобретённый не так давно припой ПОС-61, диаметром 1 мм, оказался непригодным для пайки. При работе обнаружилась зернистость и матовость застывшего металла. Пришлось использовать ПОС-40 из старых запасов. Так что к выбору припоя стоит отнестись внимательно.

Второй необходимый для пайки расходник – это канифоль или флюс. Я использую канифоль, причина в том, что флюс представляет собой кислоту, которая в итоге разрушает соединение. По этой же причине не рекомендую использовать как флюс — таблетки аспирина, как советуют некоторые интернет — гуру.

Паять лучше, на деревянной поверхности, так как металл или стекло отбирает тепло, что критично при работе паяльником.

Самостоятельное изготовление простых наушников и гарнитуры с микрофоном
, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры
, Распайка наушников

В работе нам потребуется:

• Острый нож, монтажный или нож электрика, не столь важно. Он нужен для удаления изоляции.
• Наждачная бумага для зачистки площадки контакта и термоусадочная трубка, диаметром 4-5 мм.
• Не забывайте о плоскогубцах или утконосах, они нужны для удержания деталей при пайке.

Световые эффекты на транзисторах и микросхемах

На практике применяется несколько видов электрических схем:

• простые;
• монтажные;
• однолинейные;
• многолинейные.

Первый тип самый распространенный. Основные компоненты и порядок их присоединения друг ко другу указываются на простых схемах (ПС). Кроме того, по ним проверяется правильность сборки. На монтажных (МС) диаграммах показано расположение деталей на плате или внутри корпуса. Полилинейные схемы используют для изображения трехфазных цепей.

Учимся читать схемы с транзисторами

На данном чертеже мы видим транзистор VT1 и двигатель M1. Для определенности будем применять транзистор типа 2N2222, который работает в режиме электронного ключа.

Чтобы транзистор открылся, нужно на его базу подать положительный потенциал относительно эмиттера – для n–p–n типа; для p–n–p типа нужно подавать отрицательный потенциал относительно эмиттера.

Кнопка SA1 с фиксацией, то есть он сохраняет свое положение после нажатия. Двигатель M1 постоянного тока.

В исходном состоянии цепь разомкнута контактами SA1. При нажатии кнопки SA1 создается несколько путей протеканию тока. Первый путь – «+» GB1 – контакты SA1 – резистор R1 – переход база-эмиттер транзистора VT1 – «-» GB1. Под действием протекающего тока через переход база-эмиттер транзистор открывается и образуется второй путь току – «+»GB1 – SA1 – катушка реле K1 – коллектор-эмиттер VT1 – «-» GB1.

Получив питание, реле K1 замыкает свои разомкнутые контакты K1.1 в цепи двигателя M1. Таким образом, создается третий путь: «+» GB1 – SA1 – K1.1 – M1 – «-» GB1.

Теперь давайте все подытожим. Для того чтобы научиться читать электрические схемы, на первых порах достаточно лишь четко понимать законы Кирхгофа, Ома, электромагнитной индукции; способы соединения резисторов, конденсаторов; также следует знать назначение всех элементом. Также поначалу следует собирать те устройства, на которые имеются максимально подробные описания назначения отдельных компонентов и узлов.

Обозначения в схемах

Очень важно подчеркнуть, что если не придерживаться при чтении схемы определенной целенаправленности, то можно затратить много времени, ничего не решив. Вход в систему обычно обозначается двумя стрелочками, а выход — проводами с двумя точками на концах. Вам нужно знать как показано сопротивление, конденсатор, трансформатор, разъединитель, точки входа и выхода из схемы, полупроводники, катушки индуктивности.

Схемы не всегда читают слева направо и сверху вниз, лучше идти от источника питания. Для показа выводов обмоток используются однолинейные и многолинейные изображения. Во многих случаях оно требует глубоких знаний, владения методикой чтения и умения анализировать полученные сведения. В некоторых электросхемах есть отдельное описание каждой колодки и расписано назначение проводов, подводимых к ней.

▍ Колесо фортуны

Следующая схема бегущих огней использует как раз такой мультивибратор на компараторе, реализованный с помощью таймера NE555. Резистор между катодами светодиодов и землёй авторы схемы снова забыли. На этот раз зря, однако схема работает.

Разрядка времязадающего конденсатора С1 происходит через вывод 7 микросхемы таймера, а заряжается он посредством ИТУН — источника тока, управляемого напряжением, реализованного на транзисторе Q1.

Q1 включён по схеме с общим коллектором, она же эмиттерный повторитель. Напряжение на делителе R2R3 равняется напряжению базы минус прямое падение на эмиттерном переходе транзистора.

Если нажать кнопку, конденсатор С2 практически мгновенно зарядится до напряжения питания. При отпущенной кнопке он медленно разряжается через резистор R1. То есть ток заряда конденсатора С1, являющегося времязадающим для мультивибратора на NE555, будет сначала высоким, затем снижаться.

Соответственно, частота колебаний мультивибратора будет сначала выше, затем снижаться вплоть до полной остановки, когда конденсатор С2 разрядится.

Импульсы с выхода мультивибратора поступают на счётчик-дешифратор CD4017 (К561ИЕ8), к каждому из десяти выходов которого подключены светодиоды.

В результате при нажатии кнопки светодиоды поочерёдно загораются и гаснут по кругу. Скорость движения бегущего огонька постепенно снижается, и наконец он останавливается в одном из положений.

Такой эффект имитирует движение колеса фортуны или шарика в рулетке, и может быть использован в качестве генератора случайных чисел для новогодних азартных игр.

Категории

• Автолюбителю / Схемы электронных устройств для автомобиля
• Антенны / Антенны — разработки радиолюбителей
• Бытовая техника / Бытовая техника — разработки радиолюбителей
• Аудиотехника / Аудиотехника — разработки радиолюбителей
• Охранные устройства / Охранные устройства — разработки радиолюбителей
• Видеотехника / Видеотехника — разработки радиолюбителей
• Светотехника / Светотехника — разработка, схемы световых устройств
• Измерительная техника / Измерительная техника — разработки радиолюбителей
• Телефония / Телефония — разработки радиолюбителей
• Медтехника / Медтехника — радиолюбительские разработки
• Р/л технология / Радиолюбительская технология
• Связь / Связь — разработки радиолюбителей
• Электропитание / Схемы электропитания для радиолюбителей
• Разное / Радиолюбительские разработки, схемы, устройства

▍ Что дальше?

Также на базе счётчика-дешифратора можно сделать интересную ёлочную гирлянду. Если взять двухцветные или RGB-светодиоды с общим катодом, получится ещё интереснее.

Можно собрать музыкальную шкатулку, если к выходам счётчика-дешифратора подключить через обычные импульсные диоды или светодиоды времязадающие резисторы мультивибратора.

Если десяти ступеней секвенсора (так в электронной музыке называется прибор, генерирующий последовательность напряжений, задающих высоту тона) недостаточно, микросхемы CD4017 можно соединять последовательно.

Когда текущий счётчик досчитает до десяти, он перестаёт считать, потому что с десятого выхода получает запрещающий сигнал CP1. Это продолжится до тех пор, пока он не получит сигнал сброса MR.

Следующий счётчик получит тактирующий сигнал СP0 только в случае, если предшествующий досчитал до десяти и находится в режиме запрета тактирования. За это отвечает логический элемент И.

Немного жаль, что разработчики микросхемы не встроили в неё этот очень полезный во многих случаях элемент. Потребовалось бы добавить два вывода, и у микросхемы было бы 18 ножек. Один из входов элемента И можно соединить с входом запрета тактирования внутри микросхемы.

Спасибо за внимание! Напишите в комментариях, какие световые и звуковые эффекты, в том числе с применением микроконтроллеров и Ардуино, вы собирали и хотели бы собрать.

Играй в нашу новую игру прямо в Telegram!

Как читать простые схемы

Процесс чтения для «чайников» рассматривается на примере простого проекта, состоящего из источника питания, звонка, нефиксируемой кнопки и проводников. Схема представляет собой замкнутую цепь с компонентами, соединенными последовательно. Это означает, что сила протекающего по ней тока будет одинакова в любой точке.

При подаче напряжения по нажатию кнопки звонок начинает звонить. Это связано с тем, что ток идет от положительного полюса батареи к отрицательному через все компоненты. Если провода не оказывают сопротивление постоянному току, то напряжение на клеммах звонка и выводах источника питания будет одинаковым по второму закону Кирхгофа.

Пайка

Для начала кусачками или ножом на площадке отрезаем корпус штекера от провода наушников. Можно сразу зачистить концы проводов, и обжечь металл для удаления лака.

Сам штекер наушников заключен в монолитном корпусе. Тем не менее для работы с ним придётся удалить пластик или резиноподобный материал. Нужен только острый нож, в данном случае используется монтажный нож, так как для меня он наиболее удобен в работе. Ножом аккуратно разрезаем корпус штекера по шву прессовки.

После чего вручную удаляем остатки резины или пластика с корпуса штекера. В это время обратите внимание на расположение проводов, они обычно различаются по цвету, поэтому запомните или составьте схему расположения. Чтобы в дальнейшем, знать какой провод, в какое гнездо впаивать. Оптимальным вариантом будет нарисованная примерная схема.

Далее зачищаем концы проводов наушников от изоляции. Обжигаем их кончики – это позволит избавиться от лака, либо слегка проходим наждачной бумагой. На фото видно очищенный и готовый к работе штекер и подготовленные провода. Левый – в зелёной изоляции, правый в красной. Белый и чёрный – общие, входят в одно гнездо, по этой причине они в скрутке.

После подготовки, для того чтобы их было легче припаять облудим их. Процесс лужения прост. Обмакнув провод в канифоль или нанеся флюс, паяльником наносим тонкий слой припоя на поверхность металла. Поверхность провода приобретает серебристый цвет.

Концы провода на фото несколько длинноваты, в дальнейшем мне пришлось их немного обрезать, оставив концы примерно по 5 мм.

Далее, перед пайкой нам нужно подумать о корпусе штекера, так как оригинальный разрезан и снят. Поэтому на провод наушников сначала одеваем кусок термоусадочной трубки, который будет играть роль жёсткого изолятора провода у штекера и конусный наконечник от шариковой ручки с отрезанным узким краем. Проверяем, как все входит и садится на место. Перед пайкой термоусадочную трубку и конус размещаем на проводе наушников.

Далее приступаем к пайке. Берём немного припоя на жало паяльника, обмакиваем его в канифоль и быстро переносим на место пайки. Важно взять именно нужное количество припоя. Сам припой при застывании должен быть серебристого цвета с лёгким глянцем, соединение должно быть достаточно прочным.

После пайки проверяем работоспособность наушников. Не стоит забывать, что после работы штекер ещё горячий, не нужно сразу после паяльника брать его в руки. Проверить работу наушников можно как прозвонкой проводов, так и обычным включением недоделанных наушников в гнездо телефона или плеера. Если все работает, то приступаем к оформлению корпуса штекера, если же нет, снова проверяем контакты.

Само соединение выглядит примерно так, но выступы все-таки лучше сгладить. После проверки, если все работает, сдвигаем на штекер термоусадочную трубку. После чего прогреваем её строительным феном или пламенем обычной свечи, как в моем случае. Выглядит несколько страшно, но думаю это вполне поправимо в дальнейшем. После усаживания изолятора на место сдвигаем конус авторучки вперёд, до нужного положения.

Для того чтобы зафиксировать наш крепеж, и заполнить пустоту в конусе можно использовать эпоксидную смолу или как в моем случае – смесь соды и цианоакрилатного клея «Космофен»

Стоит учитывать, что эта смесь застывает крайне быстро, поэтому работать с ней нужно быстро и аккуратно. Верхний стык после этого затираем наждачной бумагой и все штекер готов.

Как научиться читать

Чтобы научиться читать электрические схемы, следует вначале изучить основные законы электротехники и правила соединения деталей. Их знание поможет добиваться нужных результатов при сборке действующих устройств и их работоспособности. Когда законы будут изучены, разбираются со стандартами по условному обозначению деталей и способами их подключения. Затем обращают внимание на тип элементов и их номиналы.

▍ Бегущие огни

Транзисторный мультивибратор может иметь не только два, но и три или больше каскадов. Получается эффект бегущих огней, одним из примеров которого является популярный радиоконструктор «светодиодное сердце».

Здесь мультивибратор уже нормальный. Транзисторы работают в режиме насыщения, а ток через группы параллельных светодиодов задаётся последовательными резисторами.

Радиолюбительские схемы, разработки, технологии

«Радиолюбителю» — подборка , различных тематик: аудиотехника, видеотехника, светотехника, измерительная техника, устройства связь, антенны, охранные устройства, телефония, автоэлектроника, радиолюбительские технологии и др. Все имеют подробные описания, советы по сборке и настройке.

Новинки

Электрическая схема — это совокупность графических элементов, описывающая порядок их соединения и взаимодействия.

Там также могут обозначаться механические связи, например, между реле и его контактами. Электрические схемы упрощают сборку, наладку и проверку собранных по ним устройств.
