Олово не липнет к паяльнику причина

Во время пайки как у специалистов, так и у новичков может возникать ситуация, когда к жалу паяльника не прилипает олово. Подобная проблема мешает проводить любые дальнейшие процедуры по спаиванию деталей и требует немедленного устранения. Причина может крыться как в самом припое, так и в жале, условиях работы, недостаточной подготовке и многих других вещах. Для того чтобы разобраться во всем этом, нужен опыт.

Основные причины

Наиболее распространенным видом припоя является оловянно-свинцовый. Температура плавления такого сплава составляет около 270 градусов Цельсия. Если паяльник разогревается до 300 градусов, этого вполне должно хватать для работы, но если жало перегревается, и его температура значительно превосходит точку плавления припоя, то на поверхности остается нагар от расходных материалов. Он не только портит внешний вид инструмента, но и мешает дальнейшей работе.

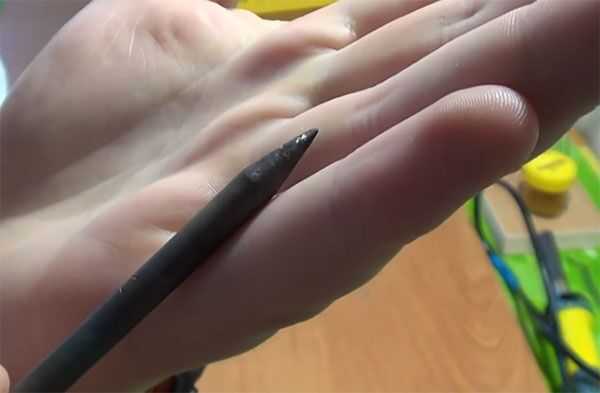

Загрязнение и окисление не даёт припою прилипать к жалу паяльника

Жала паяльников чаще всего делают из меди. При сильном перегреве этот металл больше подвержен окислению, что приводит к появлению на его поверхности пленки окислов. Тонкий слой оксида меди может быть незаметен глазу, но именно из-за его присутствия к жалу паяльника не липнет припой. Если рассматривать непосредственные причины, которые приводят к тому, что расплавленный припой не остается на жале, а просто стекает с него, то их всего три:

• загрязнение поверхности жала, которое происходит от нагара и по другим причинам;
• образования окисла, что даже при визуально чистой поверхности не дает возможности расплавленному материалу сцепиться с ней;
• высокая температура жала, которая не позволяет припою оставаться в нужном рабочем состоянии.

Как правильно подготовить инструменты к работе

Если олово не держится на жале паяльника, вполне возможно, что подготовительные операции прошли неправильно, или же они не проводились вовсе. В первую очередь при подготовке инструмент нужно залудить. Без этой процедуры даже при отсутствии окисла и загрязнения к металлу все равно не будет прилипать припой во время пайки. Лужение заключается в покрытии поверхности жала оловом. Такую же процедуру нужно провести и со спаиваемыми деталями, это улучшит качество соединения. Проходит процесс предельно просто: нужно окунуть горячее жало в олово, которое покроет его поверхность.

Если же на наконечнике имеется нагар или окислительная пленка, их нужно удалить перед лужением. Такая же процедура рекомендуется и для новых инструментов. Очистка поверхности происходит механическим способом, для которого подойдет наждачная бумага или мелкозернистый напильник. Очищать поверхность нужно тщательно, не оставляя глубоких царапин и борозд на поверхности металла. При наличии углублений и царапин именно в них будет образовываться окислительная пленка и скапливаться грязь, которые потом трудно вычистить.

Важно! Чистить паяльник нужно только после его остывания. Этот процесс лучше делать перед пайкой, а не после нее

Очистка жала паяльника от загрязнения

Когда поверхность очищена от всех налетов, на нее нужно нанести флюс. Если есть жидкая канифоль, ее наносят и на холодную поверхность с помощью кисточки или других вспомогательных предметов. При наличии флюса в твердом состоянии – жало погружают в него в момент, когда оно прогреется и достигнет нужной температуры.

Важно! Лучше сразу опустить жало в канифоль, чтобы по мере разогрева оно погружалось в ее поверхность. Это сократит вероятность окисления

Могут возникать ситуации, когда наконечник не лудится. Это очень схоже с проблемой, когда к жалу паяльника не липнет припой. Если температура жала становится значительно выше температуры плавления припоя, он просто не налипает на поверхность металла, а стекает с нее, так как находится в жидком состоянии. Ничего другого, кроме снижения температуры, здесь не поможет. Чистота поверхности и отсутствие окислительной пленки не сыграют роли, если под воздействием высокой температуры жала материал расплавляется и стекает. Если же температура будет продолжать расти, он попросту начнет испаряться.

Оптимальный вариант – когда температура жала немного выше температуры плавления или равна ей. Это обеспечивает возможность сохранить переходное состояние между твердым и жидким, которое и требуется для пайки. После перегрева жало нужно снова очищать механическим путем.

Если все сделано правильно, то припой без проблем прилипает к поверхности. Оптимальная температура позволяет ему быть в нужном состоянии, избегая комочков и жидких капель.

После очистки жало паяльника рекомендуется залудить

В случае никелевого покрытия

Владельцы инструментов с никелевым покрытием также задаются вопросом, почему припой не прилипает к жалу паяльника. Считается, что его лудить не нужно, тем более, счищать покрытие напильником или наждачной бумагой. Но со временем, после определенного срока эксплуатации, становится заметно, что и на него материал перестает липнуть. Очистка покрытия происходит в слегка разогретом состоянии. Нужно постараться стереть влажной тряпкой весь нагар. После этого порядок действий таков:

• опустить жало в канифоль, на которой будет лежать кусок припоя;
• для твердой канифоли по мере прогревания жало нужно вдавливать в материал, расплавляя область вокруг припоя, чтобы тот утонул и расплавился;
• сквозь канифоль прикоснуться жалом к припою, чтобы тот покрыл рабочую часть инструмента.

Заключение

Лучшим решением для тех случаев, когда припой не прилипает к жалу, является контроль температуры. Нельзя допускать перегрева паяльника. Своевременная очистка и правильное выполнение всех предварительных работ помогут никогда не задаваться вопросом, почему к жалу паяльника не липнет припой.

Если припой не липнет к паяльнику Как залудить паяльник

Пайка относится к тем процессам, которые дают металлическое соединение достаточно хорошего качества, но при этом не подвергают расплавлению основной металл. Это более простой, дешевый и удобный аналог сварки, в котором также используются наплавочные материалы, но сам принцип происходит несколько по-другому. Для расплавления здесь может использоваться паяльник или газовая горелка, в зависимости от ситуации и особенностей проведения процедуры. Для домашнего использования используется преимущественно паяльник, так как он намного проще в применении и его стоимость ниже любой горелки. Естественно, что во время использования могут быть разнообразные проблемы, недостаточный прогрев, паяльник не берет припой, налипание металла на жало и прочее. Со всем этим приходится бороться, чтобы достичь наиболее качественного результата. Основной принцип заключается в том, чтобы разогреть жало инструмента до той температуры, которая нужна для расплавления припоя. Для улучшения взаимодействия может использоваться флюс. Затем расплавленный материал переносится на место, которое требует спайки. Но если припой не прилипает к паяльнику в это время, то ничего не получится.

Припой не липнет к паяльнику

Почему припой не держится на паяльнике?

Этот вопрос возникает у многих новичков. Ведь почти у каждого начинающего пайщика был случай, когда все разогрето до нужной температуры, но нет ни какого взаимодействия между расходным материалом и инструментом. Иногда это проходит путем небольшой поправки параметров рабочего процесса, но порой нужно применять боле сложные методы.

Припой не держится на паяльнике

Первой и основной причиной, почему паяльник не берет припой, является недостаточное количество требуемого флюса. Именно это главная ошибка новичков. Флюс может вовсе отсутствовать, что легко исправляется его включением в рабочий процесс, и тогда какой бы высокой температура инструмента не была, он не сможет отделить часть расплавленного металла. Но может случиться, что флюс все же применяется, но его количества не хватает, чтобы припой остался на жале. Для этого нужно обильно смазать как само жало, так и припой. Для этого достаточно просто мокнуть разогретое жало в канифоль или другой подходящий флюс.

Более сложной проблемой является неправильный подбор дополнительных расходных материалов. Различные виды припоев для пайки требуют различных марок флюса, которые будут подходить им по составу. Здесь уже нужно смотреть, какой вариант больше подходит для конкретной используемой марки. В особенности это характерно для металлов, которые сложно поддаются спаиванию. Для них требуются специальные заводские флюсы, которые делаются под определенную марку припоя.

Еще одной причиной, почему не прилипает припой к паяльнику, является перегрев самого инструмента. Если он высокой мощности. К примеру на 25 Ватт, то очень часто такие модели перегреваются, если включены напрямую в электрическую сеть. Чтобы урегулировать это, требуется использовать подключение через диод с тумблером или регулятор. Тогда вязкость материала будет нормальной, чтобы он схватился с поверхностью наконечника. Также можно подобрать более слабые модели паяльника. Но это может привести к другой проблеме, описанной ниже.

Схожей проблемой, почему припой не липнет к паяльнику, является недостаточный нагрев. Когда паяльник слишком слабый или еще не успел прогреться, то он не сможет достичь нужного значения температуры, чтобы расплавить материал. Нужно знать, какая температура плавления припоя в конкретном случае, чтобы подобрать  инструмент достаточной мощности, либо же дождаться, пока полностью прогреется имеющийся. Это также распространенная проблема в домашних условиях, где наблюдается ограниченность в техническом плане.

Очередной причиной почему припой не держится на паяльнике, является использование старого инструменты. Медь, из которой делается жало, со временем покрывается разнообразными окислами, хотя и не так сильно, как другие металлы. На ней даже может виднеться желтоватый налет, занимающий всю поверхность либо одну его часть. Это сильно ухудшает степень взаимодействия с другими материалами. Таким образом, даже при наличии нормальной температуры разогрева и достаточного количества флюса, процесс схватывания все равно может не выполняться. Чтобы исправить эту ситуацию, нужно зачистить поверхность инструмента механическим способом и при помощи растворителей. Обработка наждачной бумагой и каким-либо раствором, снимающим пленки и жировые покрытия, сможет вернуть паяльнику былое состояние. После этого его следует залудить и дать ему прогреться, после чего можно приступать к работе.

Почему олово не прилипает к паяльнику и не плавится

Если олово не прилипает к жалу паяльника, то многие почему-то начинают думать, что им попался некачественный или бракованный инструмент. На самом же деле проблема кроется в других причинах.

Часто это либо неподходящий припой, который предназначен для высокотемпературной пайки, либо же отсутствие лужения жала. Также причиной могут быть и ошибки самого пайщика при выполнении работ.

Например, когда паяльник оставляется без присмотра и сильно перегревается. В результате этого флюс выгорает, а медь начинает быстро окисляться. На жале паяльника образуется нагар, к которому припой никогда не прилипнет.

Советы при работе с паяльником

Благодаря этим советам исчезнут основные проблемы в пайке:

• Никогда не следует перегревать паяльник и оставлять его включённым в сеть без работы;
• Всегда нужно смачивать жало паяльника канифолью. Слой канифоли не дает меди окислиться, а жалу выгореть;
• После пайки рекомендуется вытирать жало паяльника о деревянный брусок. Так можно легко избавиться от следов флюса с припоем, а также от образовавшегося нагара в процессе пайки.

Таким образом, придерживаясь всех вышеперечисленных советов, можно избавить себя от многих проблем при работе с электрическим паяльником. Ну а если жало уже успело обгореть на воздухе и покрыться оксидной пленкой, то ничего другого не остается, как заново осуществить лужение паяльника.

Правильное лужение жала паяльника

Итак, лужение паяльника, это покрытие медного жала тончайшим слоем олова. Лудить нужно не только жало паяльника, но и сами детали перед пайкой. Процесс этот несложный и делается он всего лишь за несколько шагов.

В первую очередь нужно механическим путем удалить нагар с жала паяльника, чтобы добраться до медной поверхности. Для этого можно использовать мелкозернистую наждачную бумагу или тоненький напильник. Важно при зачистке жала оставлять ровную и гладкую поверхность, без слишком глубоких борозд и царапин.

После механической очистки нужно обязательно нанести на поверхность жала канифоль. Если используется твёрдая сосновая канифоль, то жало нужно разогревать в ней, а не дожидаться пока паяльник прогреется. В том случае если для лужения жала паяльника используется жидкий флюс, то его следует наносить с помощью небольшой кисточки.

Погрузив жало паяльника в канифоль и дождавшись пока она расплавится, нужно прикоснуться к припою. Как правило, если поверхность жала хорошо зачищена и обильно смазана канифолью, олово тут же расплавится, растечётся и хорошо прилипнет к поверхности. Можно слегка растереть припой о дощечку или металлическую поверхность.

Если паяльник облужен правильно, то припой не стекает и не держится на поверхности жала каплями. При поднесении наконечника к заготовке олово хорошо отделяется и не стекает брызгами вниз.

К жалу паяльника не прилипает припой? Пора залудить паяльник!

Ситуация, когда расплавленный припой не хочет прилипать к жалу паяльника, знакома, пожалуй, каждому начинающему радиолюбителю. Раз за разом непослушный кусочек припоя скатывается с раскалённого жала сразу же после захвата. А о том, чтобы донести его до места пайки на заготовке, не может быть и речи.

Не понимая причины очередной неудачи, выполнить запланированную операцию просто невозможно. Попытки заменить инструмент так же не всегда приводят к нужному результату. Что же делать? Оказывается, для беспроблемной пайки достаточно правильно обработать паяльник.

О том, как залудить жало паяльника вы и сможете узнать в данной статье «Сварка и Пайка»

Почему к паяльнику не прилипает олово?

Причин скатывания припоя с паяльника немного, а, точнее, их всего две. Первая — грязное жало, вторая — окисная плёнка. Устранение обеих проблем даёт возможность полноценного паяния.

Самым распространённым для пайки в домашних условиях является оловянно-свинцовый припой (ПОС.) с температурой плавления от 190 до 300°C. Как правило, для паяльных работ этого достаточно. Если допустить более сильный разогрев паяльника, то припой и флюс элементарно сгорят, а продукты горения прилипнут к жалу.

Чаще всего жало паяльника изготавливается из меди, которая окисляется при повышенных температурах. Именно из-за плёнки оксида меди, покрывающей поверхность жала, к нему и не прилипает припой.

Как залудить паяльник с медным жалом

Прежде всего, жало инструмента следует залудить, ведь именно необлуженный металл, покрытый оксидной плёнкой, и не может удержать припой. Что такое лужение, знают все, кто хоть единожды занимался пайкой. Это нанесение на поверхность металла тонкого слоя олова.

Сначала жало холодного паяльника тщательно очищают от оксида меди, используя напильник или наждачную бумагу. При этом следует удалить даже самые мелкие царапины и бороздки. Затем его поверхность покрывают флюсом. Жидкий состав быстро наносят с помощью кисточки или плоской лопатки.

Если в качестве флюса используется канифоль, паяльник включается в сеть и медленно погружается в твёрдую канифоль. Чтобы на воздухе опять не произошло окисление, ждать, когда инструмент нагреется не нужно.

После нагрева паяльника до необходимой температуры, нужно потереть его жало о припой. При этом нельзя допускать, чтобы инструмент перегрелся. Качественно облужённое жало отлично держит припой, который ровным слоем покрывает медный наконечник и свободно перемещается на заготовку во время работы.

Когда паяльник с «вечным жалом»

Так называют инструмент с наконечником, который покрыт никелем. Как ни странно, но никелевое покрытие со временем начинает плохо держать припой и его также придётся лудить. Конечно, счищать загрязнения напильником в данном случае не нужно. Нагар снимают с подогретого паяльника влажной, сложенной в несколько слоёв, тканью.

Затем сразу же опускают наконечник в ёмкость с канифолью, куда предварительно положили припой. Канифоль расплавляют вокруг кусочка припоя, и когда тот утонет в жидком расплавленном составе, к нему прикасаются жалом паяльника. Припой мгновенно покрывает его поверхность.

Чтобы избежать лишних работ по лужению, специалисты советуют строго следить за температурой нагрева.

Если припой не липнет к паяльнику — что нужно сделать?

При пайке паяльником возникают различные сложности. Здесь, как и со сваркой, то паяльник сильно перегревается и выгорает жало, то припой не липнет, из-за чего паять становится невозможно.

Наверняка вы не раз замечали, как через несколько минут работы паяльником его жало становится черным. Данная проблема возникает по причине перегрева паяльника. Нагар, образующийся на поверхности меди, мешает нормальному растеканию припоя.

Решить проблему можно с помощью диммера или установкой диода, который понижал бы мощность паяльника. Однако даже и после этого, олово все равно может не прилипать к паяльнику, на что есть свои определённые причины.

Если припой не липнет к паяльнику — что нужно сделать

Сразу оговорюсь и скажу о том, что для нормального лужения паяльника, жало лучше вытягивать. Многие не придают этому никакого значения, но здесь есть один нюанс — так зачищать жало будет намного удобней. Кроме того, получится увеличить его теплопроводность, сняв слой пленки с поверхности, который этому мешает.

Далее необходимо будет убрать весь нагар с жала паяльника, то есть, всю ту черную гарь, зачистив жало до блеска. Именно по этой причине олово и не прилипает к паяльнику. Зачищать жало нужно мелкой наждачной бумагой.

Затем необходимо залудить жало паяльника. Делается это с помощью олова и канифоли. Сначала паяльник опускается в канифоль, а затем в олово. Однако и здесь, как оказывается, есть небольшой нюанс. Опускать жало паяльника в канифоль нужно в тот момент, когда паяльник разогревается.

Все дело в том, что если держать паяльник включённым в сеть и не опустить в канифоль, то жало тут же окислиться. Соответственно его придётся заново очищать от окислов меди.

Из-за чего не получается нормально паять

Помимо того, что жало паяльника обгорает и его время от времени приходится лудить, при пайке возникают и другого рода проблемы. Не получается нормально паять. Именно с такой частой проблемой сталкиваются многие, кто хоть раз в жизни взял в руки паяльник.

Рассмотрим основные проблемы, из-за которых не получается нормально паять:

• Перегрев паяльника. О данной проблеме уже упоминалось в статье. Жало обгорает, а припой не липнет к нему. Следует уменьшить мощность паяльника или регулировать его включение самому;
• Неправильный флюс или плохой. Нужно понимать, какой флюс можно использовать, а какой нет. Разные флюсы имеют свой состав и назначение;
• Многие не знают, до какой температуры нужно греть припой, чтобы его расплавить. В результате этого портятся различные элементы на плате. Например, бессвинцовый припой имеет большую температуру плавления, чем свинцовый. На многих современных устройствах применяется именно бессвинцовый припой, температура плавления которого составляет 210 градусов.

Чтобы нормально паять, нужно учитывать множество нюансов. Поэтому помимо своевременного лужения жала паяльника, очень важно разбираться, какой использовать припой в тех или иных случаях, тем более, если речь идёт о ремонте аппаратуры.

Что делать, если припой не липнет к паяльнику

Когда припой не липнет, чернеет жало паяльника, вопрос о том, что делать, начинающие радиолюбители чаще всего адресуют специалистам ремонтных мастерских. На самом деле эта проблема если и не рядовая, то уж точно весьма распространенная. Узнать, почему припой не прилипает к паяльнику, не держится на проводе, поможет более полное рассмотрение всех возможных причин возникновения такого дефекта.

Возможные причины

Соединение металлов методом пайки в некоторых случаях заменяет точечную сварку, помогает обеспечить прочное крепление деталей между собой. Но далеко не всегда процесс идет гладко. Когда припой не прилипает к паяльнику, причину проблем почти всегда стоит искать не в материале, с которым ведется работа, а в нарушении технологии работ. Плохой уход за прибором приводит к тому, что жало чернеет, покрывается продуктами окисления и не плавит олово.

Кроме того, могут быть нарушены условия проведения работ — на ветру, под открытым небом материал не припаивается куда чаще, чем в оборудованной домашней мастерской.

О том, какие причины приводят к тому, что олово не пристает к проводу, а на плате невозможно зафиксировать соединение, стоит поговорить более подробно. К примеру, если припой не держится на жале при контакте с ним, дело может быть в малой мощности паяльника или его недостаточном прогреве. Не берет жало олово и по более прозаическим причинам: при попадании загрязнения в зону контакта. Его источником может быть даже канифоль — стоит проверить все материалы, если вдруг к паяльнику неожиданно не липнет припой.

Среди других часто встречающихся и распространенных источников таких проблем можно выделить следующие.

• Сплав металла, плохо поддающийся пайке. Такие изделия приходится лудить перед нанесением припоя.
• Рабочая часть паяльника нагрета до слишком высокой температуры. Это не позволяет ей правильно разогревать олово.
• Некачественный припой. Тоже, вопреки распространенному мнению, встречается довольно часто.
• Отказ от использования флюса. В этом качестве выступают вещества, удаляющие следы окисления с поверхностей. На многих сплавах припой просто не будет держаться без флюса. Впрочем, при его использовании тоже можно просто взять недостаточно дополнительного компонента.
• Паяльник недостаточно мощный. Он просто не может разогреть металл до нужного состояния.
• Используются неподходящие или некачественные материалы.
• Металл не прогрет. При работе с электротехническими сталями повышенной твердости это вполне ожидаемо приводит к проблемам.
• Случайное прикипание к жалу полимерных материалов. Если работа производится в неподобающих условиях, это вполне может случиться.
• Образование на поверхности металла нагара или пленки, образующейся в результате окисления. Они препятствуют удержанию олова.
• Низкая концентрация флюса. При самостоятельном приготовлении состава такое случается достаточно часто.

Важно понимать, что если причина в жале паяльника, устранить проблему удается далеко не всегда.

У многих современных вариантов вместо меди здесь используется дополнительное покрытие. Необгораемое жало лучше заменить новым при плохом контакте — заточка и лужение приведут к сокращению срока его службы.

Почему к жалу паяльника не липнет припой

Как сделать, чтобы жало паяльника не обгорало

Жало паяльника меняет свой цвет в зависимости от степени обгорания. Черный цвет означает, что жало паяльника уже сильного обгорело и требует мероприятий по уходу и чистке.

Самая большая проблема при этом заключается в том, что припой перестаёт прилипать к жалу. В результате этого паять становится невозможно, а жало паяльника продолжает обгорать дальше.

Из-за чего чернеет жало паяльника

Основных причин, из-за которых жало паяльника чернеет, это:

• Сильный перегрев;
• Естественные причины;
• Недостаточный уход.

Главной причиной обгорания жала паяльника является его чрезмерный перегрев. Часто жало чернеет из-за того, что температура паяльника гораздо выше, чем это требуют нужды пайки. Как избавиться от этой проблемы будет рассказано дальше в статье https://svarkapajka.ru/.

Вторая причина кроется в недостаточном уходе за паяльником. От регулярного использования жало паяльника чернеет и покрывается слоем налёта. И если от него своевременно не избавиться, то это приведёт только к увеличению слоя нагара.

Ну и, в-третьих, почернеть жало может вследствие естественных причин. Используемая канифоль в качестве флюса выгорает, а следы нагара никуда не деваются и остаются на поверхности жала. О том, как избавиться от всех вышеперечисленных проблем читайте дальше.

Как сделать, чтобы жало паяльника не обгорало

В первую очередь чтобы избавиться от такой проблемы, как черное жало, необходимо правильно отрегулировать температуру паяльника. Если жало сильно обгорает и чернеет в результате этого, то, скорее всего, температура паяльника выше, чем это надо.

Рабочей температурой паяльника считается температура в районе 300-350 градусов. Убедиться в этом и проверить температуру паяльника можно при помощи мультиметра, если он позволяет это сделать. К таким моделям мультиметров в комплекте идёт специальная термопара.

Убедившись в том, что температура паяльника выше, чем нужно, возникает второй вопрос, касающийся её регулировки.

Уменьшить температуру паяльника можно несколькими способами:

• Путем вытягивания жала паяльника на себя. Таким образом, можно уменьшить площадь соприкосновения жала с нагревающим элементом — спиралью в данном случае. Вытягивая жало паяльника, мы уменьшаем его температуру нагревания тем самым;
• Использовать диммер для регулировки температуры паяльника. Самый простой диммер для регулировки напряжения позволяет уменьшить сетевое напряжение для работы паяльника;
• Применять простейший выключатель. В том случае, если паяльник не используется несколько минут, можно легко выключить его выключателем предусмотрев тем самым обгорание и почернение жала.

Также, чтобы жало паяльника не чернело и не обгорало, нужно усвоить следующим моменты. Нельзя надолго оставлять жало паяльника сухим, без флюса. В таком случае поверхность жала обгорит и потемнеет куда быстрее.

Каждый раз после пайки следует очищать поверхность жала паяльника от следов использованного флюса и олова. Очистить жало паяльника можно различными способами, в том числе и самым простым, например, потерев его о кусок мягкой деревяшки.

При этом совсем необязательно каждый раз после такой чистки паяльника заново лудить жало. Процесс лужения необходимо осуществлять только в том случае, если полностью был удалён слой припоя с поверхности жала.

Многие читатели Хабра работают с электроникой не только как пользователи или администраторы, но и в качестве разработчиков и/или ремонтников. У кого-то это основная работа, кто-то занимается ремонтом ноутбуков/смартфонов в качестве хобби, ну а кто-то разрабатывает и собирает полноценные системы.

И, конечно, для всего этого нужны инструменты — чаще всего много разных приспособлений. Есть must have инструменты, без которых просто не обойтись. Ну а есть и вещи, которые желательны, но не обязательны. Что касается must have — то здесь, конечно, нужно упомянуть паяльники и паяльные станции, плюс паяльные фены (термовоздушные паяльные станции). О них сегодня и поговорим. Кстати, список из статьи — субъективный, понятно, что у каждого свои предпочтения. Здесь собраны те паяльники и станции, которые нравятся нашей команде. Если у вас собственные инструменты, которых нет в списке — расскажите о них в комментариях, пожалуйста, с указанием их достоинств и недостатков.

Pinecil от Pine 64

Речь идет о первом умном паяльнике компании Pine 64. Есть уже и второй, но он почти не отличается от первой модели, так что особого смысла апгредиться, если у вас есть V1, нет.

Первая версия вышла еще в 2020 году, по цене в $35 долларов США (изначально цена была ниже, но потом несколько повысилась). Он поставляется с комплектом паяльных жал как для крупной, так и для тонкой пайки, они совместимы с моделью TS100.

Базируется девайс на 32-битном RISC-V микроконтроллере GigaDevice GD32VF103TB. У него есть небольшой дисплей, где отображаются пункты меню, текущая температура, режим работы и т.п. Плюс есть кнопки, всего их две, при помощи которых можно как входить в меню, так и выполнять настройку устройства. Удобство паяльника в том, что он может работать как от USB-C, так и от обычной зарядки с напряжением от 12 до 24 В. Потребляет он около 2А (замеры проводили при помощи лабораторного источника питания) в режиме разогрева. Потом потребление падает до 600-900 мА.

Вот характеристики устройства:

• Дисплей – 0.69-дюймовый монохромный OLED-дисплей с разрешением 96×16
• Тип жала – длина 106 мм, тип B2
• Диапазон температур – от 100°C до 400°C; достигает рабочей температуры за 12 секунд
• Расширение – коммутационная плата GPIO & JTAG подключается через порт USB-C
• Разное – 2x кнопки; функции автоматического перехода в режим ожидания
• Питание
• 12В — 20 В / 3 A через порт USB Type-C с поддержкой USB PD и QC 3.0
• 12 В — 24 В / 3 A через разъем типа баррель 5.5 мм / 2.5 мм
• Размеры – 170 мм грамм с жалом / 98 мм без жала x 12.8 мм x 16.2 мм (сердечник из нержавеющей стали SAE 304 расположен внутри поликарбонатной оболочки)
• Вес – 30 грамм с жалом; 20 грамм без жала
• Сертификаты – FCC, CE RED, ROHS

До нужной температуры он нагревается примерно за 12 секунд, в зависимости от выбранного источника питания. Есть возможность сменить прошивку, если, конечно, возникнет такая необходимость.

Этот паяльник подойдет и новичкам, и профессионалам — устройство неплохое, кроме того его можно носить с собой в пенальчике (купленном или распечатанном на 3D-принтере). Это, можно сказать, миниатюрная паяльная станция.

Паяльник SH72

Это еще более недорогое решение, которое, впрочем, подходит для решения большого количества задач электронщика, тем более, начинающего. У девайса нет экрана, есть регулировка температуры и сменное жало. Заданной температуры достигает очень быстро — всего за 10-15 секунд, причем подходит девайс как для пайки массивных элементов, так и микрокомпонентов. Можно использовать 7 типов жал SH.

В целом, этот паяльник является недорогой альтернативой для TS100, о котором многие на Хабре слышали и/или используют в работе. Правда, нет снижения температуры в режиме ожидания, автоматического отключения, микропроцессорного управления, смены прошивки и т.п. Но за свою цену это просто отличное устройство.

• Мощность: 65 Вт
• Интерфейс питания: 5,5 х 2,5
• Рабочее напряжение: DC12-24V, (положительный внутри, внешний – отрицательный)
• Рабочий ток: ≥ 1.5A
• Диапазон температур: 220-400 ℃
• Тип жал: SH-B2 / SH-BC2 / SH-C4 / SH-D24 / SH-I / SH-K / SH-KU
• Размеры ручки: 110 х 16 х 15 мм
• Размеры жала: 115 х 5,5 мм
• Вес: 28 г
• Размеры упаковки: 165 х 85 х 22 мм
• Вес упаковки: 60 г

Стоимость паяльника на Aliexpress — всего около $10. Правда, жала не очень дешевые, но все же это один из самых недорогих и универсальных вариантов.

Sugon T36

А это уже профессиональное оборудование, которое стоит дороже практически любых паяльников. Это паяльная станция с нагревом до нужной температуры всего за 1-2 секунды и мощностью в 120 Вт. Идеальный инструмент для микропайки, где требуется высокая точность, поскольку здесь и жала миниатюрные, и ручка паяльника весьма небольшая.

• Мощность станции 300 Вт
• Мощность паяльника 85 Вт
• Входное напряжение переменный ток 220 В, 50 Гц
• Температурный диапазон 200°C — 500°C
• Стабильность температуры ± 1°C
• Сопротивление между заземлителем и наконечником < 1 Ом
• Потенциал между заземлителем и наконечником < 25 мВ
• Единица измерения температуры °C и °F
• Сохранение температуры
• до 3-х вариантов
• Режим ожидания есть
• Антистатическая защита есть
• Звуковое предупреждение есть
• Блокировка температуры есть

У одного из членов нашей команды эта станция появилась совсем недавно. Пока что общее впечатление — весьма положительное. Для крупных точек пропайки эта станция не подходит, но для микропайки — реально идеальный инструмент. Ну или близкий к идеальному.

Стоимость — $200-300, в зависимости от места покупки. Кроме того, микрожала стоят тоже много. Правда, те, что есть в комплекте, подходят для большей части работ. Но есть и дополнительные жала, которые стоит приобрести.

Yihua 995D+

Это станция для пайки горячим воздухом, скажем так, среднего уровня. С ней поставляется и паяльник, который подключается к разъему на станции. Он неплох, но внимания заслуживает именно возможность пайки горячим воздухом.

Достоинство станции — ее миниатюрность. Она небольшая, в отличие от более габаритных профессиональных станций. Девайс неплохой, подходит как для новичков, так и для профи. Стоимость — от $150 до $200, в зависимости от места покупки.

• Термофен:
• Мощность: 650 Вт;
• Воздушный поток: 120 л/мин;
• Температурный режим: 100° — 480°С;
• Тип дисплея: LCD;
• Паяльник:
• Мощность: 75 Вт;
• Температурный режим: 200° — 480°С;
• Общие:
• Потребляемая мощность: 720 Вт;
• Размеры: 26 х 16.5 х 14.8 см;
• Вес: 2.6 кг;
• Рабочие температурные условия: 0° — 50°С;
• Температурные условия хранения: — 20° — 80 °С;

Сила воздушного потока регулируется бесщеточным вентилятором, разгоняющим воздух до 120 л/мин. Станция YIHUA 995D+ имеет три канала памяти для часто используемых настроек.

В целом, надежная станция, которая работает именно так, как заявляет производитель. Нареканий на нее нет, один из наших сотрудников использует девайс пару лет.

AOYUE 968

Одна из наиболее популярных моделей среди термовоздушных паяльных станций. Ее официальное наименование — монтажно-демонтажная паяльная станция с микропроцессорным управлением. Корпус девайса — металлический, станция прочная, хотя, соответственно, и тяжелая. У нее есть как термовоздушный фен, так и паяльник. Кроме того, есть дымопоглотитель с фильтром — все это встроено в корпус. Ручка паяльника собрана в паре с дымопоглотителем, который всасывает едкий дым, образующийся в процессе пайки.

Фен и паяльник очень точно поддерживают выставленную температуру, что важно для плат, которые чувствительны к нагреву высокой температурой.

• Тип паяльная станция
• Тип нагрева периодический
• Система нагрева электрическая
• Напряжения питания 220 В
• Потребляемая мощность 35 Вт
• Минимальная рабочая температура 200 °С
• Максимальная рабочая температура 480 °С
• Нагревательный элемент паяльника керамика
• Габариты 188х126х250 мм
• Вес 5 300 г

Для защиты нагревательного элемента термофена предусмотрено автоматическое охлаждение после выключения станции. Фен и паяльник снабжены термодатчиками.

Так, ну а на сегодня все. Было бы интересно услышать, какими инструментами пользуетесь именно вы для пайки. Возможно, есть и более интересные решения? Давайте обсудим в комментариях.
