Каждый начинающий электронщик задавался вопросом: «А как паять микросхемы, ведь расстояние между их выводами  бывает очень маленькое?» Про различные типы корпусов микросхем можно прочитать в этой статье. Ну а в  этой статье  я покажу, как паяю SMD микросхемы, выводы которых находятся по периметру микросхемы. У каждого электронщика свой секрет пайки таких микросхем. В этой статье я покажу свой способ.

С каждым днем все чаще радиолюбители используют в своем творчестве СМД детали и компоненты. Не смотря на размеры, работать с ними проще: не нужно сверить отверстия в плате, откусывать длинные вывода и тп. Осваивать пайку СМД деталей нужно обязательно, так как она точно пригодится.Данный мастер-класс рассчитан не на новичков в пайке, а скорее на любителей, которые хорошо паяют но испытывают небольшие затруднения с пайкой многоногих микросхем или конроллеров.

Электронные компоненты поверхностного монтажа, в отличие от традиционных радиодеталей, не имеют гибких выводов. Пассивные элементы изготавливаются в виде цилиндра или параллелепипеда с металлизированными торцами. У микросхем, где выводов много, электроды короткие и жесткие, их нельзя изгибать. Для снятия с платы припаянной SMD-детали не выйдет нагревать паяльником и отделять по очереди каждый вывод, чтобы отогнуть его от контактной площадки. Поэтому место пайки обдувают горячим воздухом из фена, нагревая все выводы одновременно до расплавления припоя и освобождения детали. Если оказалось, что в нужный момент фена с собой нет, можно, как временную меру, использовать самодельную насадку, устанавливаемую на жало любого паяльника.

Как правильно паять SMD? Рано или поздно всем электронщикам приходилось сталкиваться с таким вопросом.

Бывают случаи, когда простым паяльником не подобраться к SMD элементам. В этом случае лучше всего использовать паяльный фен и тонкий металлический пинцет.

В этой статье мы с вами поговорим о том, как же правильно запаивать и отпаивать SMD. Тренироваться будем на трупике телефона. Красным прямоугольничком я показал, что мы будем отпаивать и запаивать обратно.

Для фена нужна подходящая насадка. Выбираем самую маленькую, так как отпаивать и припаивать будет маленькую smd-шку.

А вот вся конструкция в сборе.

С помощью зубочистки  наносим флюсплюс на smd-шку.

Вот так мы ее смазали.

Выставляем на паяльной станции температуру фена 300-330 градусов и начинаем жарить нашу детальку. Если припой не плавится, то его можно разбавить сплавом Вуда или Розе с помощью тонкого жала паяльника. Как увидим, что припой начинает плавиться, с помощью пицента аккуратно снимаем детальку, не задев smd-шки, которые рядом.

А вот и наша деталька под микроскопом

Теперь припаяем ее обратно. Для этого чистим пятачки (если вы не забыли — это контактные площадки) с помощью медной оплетки.

После того, как мы их почистили от лишнего припоя, нам нужно сделать  бугорки с помощью нового припоя. Для этого на кончике жала паяльника берем совсем чуть-чуть припоя.

И делаем бугорки на каждой контактной площадке.

Ставим туда smd-детальку

И пригреваем ее феном, до тех пор, пока припой не растечется по стенкам детальки. Не забывайте про флюс, но его надо очень немного.

В заключении хотелось бы добавить, что данная процедура требует умение работать с мелкими детальками. Сразу все не получится, но кому это надо, со временем научится припаивать и выпаивать SMD-компоненты. Некоторые умельцы припаивают smd-шки с помощью паяльной пасты. Паяльную пасту я использовал при запаивании BGA микросхем в этой статье.

Статья зашла ? Если да, то эта точно зайдет — Шестнадцатиричная система счисления.

Все чаще применяются SMD детали в производстве, а так же среди радиолюбителей. Работать с ними удобней, так как сверлить отверстия для выводов не нужно, а устройства получаются очень миниатюрными.SMD компоненты вполне можно использовать и повторно. Тут опять появляется очевидное превосходство поверхностного монтажа, потому что выпаивать мелкие детали гораздо проще. Их очень просто сдувать специальным паяльным феном с платы. Но если у вас такого не окажется под рукой, то вас выручит обычный бытовой утюг.

Итак, у меня сгорела светодиодная лампа, и я не буду её чинить. Я её распаяю на детали для будущих своих самоделок.

Разбираем лампочку, снимаем верхний колпак.

Вытаскиваем плату из основания цоколя.

Отпаиваем навесные компоненты и детали, провода. В общем должна быть плата только с SMD деталями.

Закрепляем утюг вверх тормашками. Делать это нужно жестко, чтобы он в процессе пайки не опрокинулся.Использование утюга ещё хорошо тем, что в нем есть регулятор, который будет довольно точно поддерживать установленную температуру поверхности подошвы. Это огромный плюс, так как поверхностные компоненты очень боятся перегрева.Выставляем температуру около 180 градусов Цельсия. Это второй режим глажки белья, если мне не изменяет моя память. Если пайка не пойдет — постепенно увеличивайте температуру.Кладем плату от лампочки на подошву перевернутого утюга.

Ждем 15-20 секунд пока плата прогреется. В это время смачиваем флюсом каждую детальку. Флюс не даст перегрева, это будет своеобразный помощник при распайки. С ним все элементы снимаются без труда.

Как только все хорошо разогреется, все детали можно смахнуть с платы, ударив плату о какую-нибудь поверхность. Но я сделаю все аккуратно. Для этого возьмем деревянную палочку для удержания платы на месте и с помощью пинцета будем отсоединять каждый компонент платы.Голая плата в конце работы:

Все рабочее, ничего не пережег.Что можно из них сделать? Решать конечно же вам!Я сделаю фонарик на батарейку типа Крона.

Этот способ позволит вам очень быстро распаивать любые платы с SMD деталями. Берите на вооружение друзья!

• Что следует знать для пайки SMD-компонентов
• Как паять SMD-резисторы простым паяльником, без фена

Как паять SMD-резисторы обычным паяльником, без фена

SMD-резисторы — это такие маленькие элементы, которые вплотную прилегают к плате, поэтому выпаять их обычным паяльником начинающему радиолюбителю очень и очень сложно. А ведь именно из SMD-элементов и состоят современные платы. Поэтому если вы хотите всерьёз заняться ремонтом компьютеров и ноутбуков, то вам придётся освоить пайку SMD.

Конечно же, со временем вы обзаведётесь хорошей паяльной станцией или хотя бы феном для пайки. Ну а покаместь вы запросто можете попробовать паять SMD-резисторы и микросхемы обычным электрическим паяльником. Для настоящего радиолюбителя нет ничего невозможного, нужно просто как следует вникнуть в процесс вместе с сайтом «Сварка и Пайка» https://svarkapajka.ru/.

Многих начинающих радиолюбителей интересует множество вопросов. Ну, например, нужно ли наносить канифоль на плату? Паять без канифоли сложно, но она требует последующей смывки.

Следовательно, возникает другой вопрос, а можно ли погружать SMD-резисторы и микросхемы в эту самую смывку? Что будет, не произойдёт ли в итоге короткого замыкания?

Однако главная ошибка новичков при пайке SMD-деталей кроется совсем в другом, а именно, в перегреве и передержке паяльника. Задерживая подолгу паяльник над SMD-резистором, вы рискуете не только залить припоем всё вокруг, но и перегреть элементы на плате, что неминуемо приведёт к их порче.

Поэтому осуществляя пайку SMD-резисторов нужно стараться делать множественные и короткие движения паяльником. Во-вторых, нужно заранее потренироваться над тем, чтобы надежно удерживать SMD-компоненты пинцетом. Сделать это будет не просто, однако паять SMD-резисторы без пинцета, увы, не получится.

Что нужно для пайки SMD-резисторов и микросхем

Поскольку учиться паять SMD-резисторы мы будет с помощью обычного паяльника, то потребуется электрический паяльник ЭПСН на 25 или 40 Ватт. Применять большие по мощности паяльники, на 65 Ватт и выше можно только через диммер, чтобы была возможность регулировать их мощность.

Также для пайки SMD-резисторов потребуется сплав Розе или Вуда. Если потребуется произвести демонтаж SMD-компонента с платы, то никак не обойтись без медной оплётки для удаления лишнего припоя и очистки контактов от него.

Ну и ещё нужен будет флюс для пайки SMD, куда же без него. Если есть возможность, то лучше купить флюс RMA-223, который специально предназначен для пайки плат. Можно сделать флюс и самостоятельным путем, используя для этих целей спирт и канифоль.

Для удаления остатков флюса и припоя после пайки рекомендуется применять специальный удалитель флюсов Flux Off или же на крайний случай растворитель 646. Для работы с данными веществами понадобится небольшая кисточка, которой было бы удобно наносить удалитель флюса на плату.

Припой для пайки SMD-резисторов лучше всего использовать трубчатый, его диаметр не должен превышать 0,5 мм. Из инструментов также потребуется Г-образный пинцет, которым было бы удобно захватывать и удерживать небольшие SMD компоненты.

Даже если тебе никогда в жизни не придётся самостоятельно иметь дело с чип-деталями, надо понимать, что 99% всей современной электроники создаётся именно на их основе. Поэтому каждый уважающий себя радиолюбитель должен хотя бы в общих чертах представлять SMD-техпроцесс.В предыдущем уроке мы уже познакомились с так называемыми SMD-компонентами (чип-компонентами). Сейчас же пришло время узнать, как осуществляется их монтаж и пайка. Можно припаять SMD-деталь и с помощью самого обычного припоя и паяльника с тонким жалом. Процесс состоит из трёх шагов:

— наносим припой на одну контактную площадку;- с помощью пинцета устанавливаем чип-компонент на нужную позицию и, удерживая деталь пинцетом, прогреваем один из его выводов. Деталь зафиксирована, пинцет можно убрать;- припаиваем второй вывод компонента.

Ручная пайка SMD-компонентов

Примерно таким же образом можно паять SMD-транзисторы и микросхемы.

Но ручная пайка – это очень долгий и кропотливый процесс, поэтому применяется только радиолюбителями для создания единичных конструкций. На крупных радиозаводах всё стараются автоматизировать. Поэтому там никто не паяет каждую деталь по отдельности паяльником, процесс совершенно другой.

Ты уже знаешь, что такое припой: гибкая оловянно-свинцовая проволока, которая при нагреве паяльником расплавляется, а после остывания застывает и надёжно фиксирует вывод радиодетали, обеспечивая при этом электрический контакт. Но припой может быть не только в виде оловянно-свинцового прутка. Можно создать припой в виде пасты, которая так и называется – паяльная паста. Паста содержит в своём составе и флюс, и мельчайшие частички олова. При нагреве паста расплавляется, а после остывания застывает, обеспечивая электрический и механический контакт.

Паяльная паста наносится на все контактные площадки. При производстве опытных образцов и мелкосерийных партий пасту наносят с помощью ручных дозаторов: шприцом, например, или даже зубочисткой. Но при крупносерийном производстве используется другая технология нанесения пасты. Сначала изготавливается трафарет: тонкий лист из нержавеющей стали, в котором имеются отверстия, точно совпадающие с контактными площадками печатной платы. Трафарет прижимается к печатной плате, сверху наносится слой паяльной пасты и разравнивается специальным шпателем. Затем трафарет поднимается, и таким образом буквально за пару секунд паяльная паста оказывается нанесённой на все контакты печатной платы.

Печатная плата с нанесённой на контактные площадки паяльной пастой

Теперь на плату можно устанавливать компоненты. SMD-компонент можно аккуратно установить на нужные контактные площадки. В радиолюбительстве установку компонентов производят вручную с помощью обычного или вакуумного пинцета, а на крупных производствах эту операцию выполняют роботы, которые могут установить до нескольких сотен деталей в минуту! Благодаря тому, что паяльная паста вязкая, компонент как бы фиксируется на своём месте, и это очень удобно.

После установки всех SMD-компонентов происходит пайка платы. Плата помещается в специальную печь, где за несколько минут нагревается примерно до 300С. Паяльная паста расплавляется, а после остывания обеспечивает механический и электрический контакт компонентов. Для того, чтобы избежать термоударов, важно настроить термопрофиль, то есть скорость нагрева и охлаждения печатной платы. В промышленности используются специальные многозонные печи, в каждой камере которых поддерживается строго заданная температура. Печатная плата, двигаясь по конвейеру, последовательно проходит все зоны печи.

Паяльные печи: промышленная (слева) и для мелкосерийной пайки (справа)

В мелкосерийном и опытном производстве используются компактные печки, в которых платы «запекаются» по одной. Радиолюбители и вовсе иногда приспосабливают для этих целей бытовые духовые шкафы, или нагревают печатную плату горячим воздухом с помощью промышленного фена. Конечно, качество пайки при таких кустарных методах очень нестабильно, но и требования к надёжности радиолюбительских конструкций обычно не высокие.

После окончания пайки плату промывают от остатков флюса, входящего в состав паяльной пасты, сушат и проверяют. Если в конструкции имеются DIP-компоненты, их припаивают в последнюю очередь, и даже на крупных радиозаводах этот процесс производится, как правило, вручную. Дело в том, что автоматизировать DIP-процесс очень сложно и дорого, именно поэтому современная радиоэлектроника в основном проектируется на SMD-компонентах.

Пайка пользуется большим спросом при сборке либо ремонте различного радио- и электротехнического оборудования, в т.ч. в бытовых условиях. Она обеспечивает надежное соединение проволоки и небольших деталей из меди, алюминия. Эту технологию используют для пайки электрических схем.

В чем суть пайки

Пайка является одним из неразъемных видов соединений. Процесс пайки заключается в предварительном расплавлении одного металла (припоя) с последующим его растеканием по поверхности соединяемых кромок металлических изделий (проводов, деталей микросхем и т.д.). После завершения процедуры (кристаллизации жидкого металла) образуется их неразъемное соединение.

Для организации паяльных работ нужен тепловой источник. А для их качественного выполнения требуется выполнение двух важных условий:

• абсолютная чистота поверхностей соединяемых деталей;
• применение припоя со значительно меньшей температурой плавления, чем соединяемого металла.

Инструменты, материалы для пайки:

• электропаяльник;
• припой;
• защитная подставка для оборудования;
• флюс;
• паяльные жала;
• дополнительные инструменты (лопатки, пинцеты, прочие).

Паяльник

В домашних условиях допускается паять паяльниками, которые предназначены для подсоединения к стандартной сети 220 В либо 12 В.

Паяльные устройства на 220 В оборудованы 3-х контактной вилкой, которая обеспечивает надежное заземление, на 12 В – плоской 2-х контактной вилкой. Бытовой паяльник имеет обычную пластиковую либо деревянную рукоятку, из которой выходит электрический кабель длиной около 1 м с вилкой для подсоединения к электропитанию.

Для пайки электронных микросхем к плате используют маломощные паяльные приспособления, рукоятка которых выполнена в форме пистолета из пластика и дополнительно оборудована курком-кнопкой для нагревания паяльного жала.

Припой

При соединении металлических проводов чаще всего выполняется пайка оловом со свинцом, но допускается добавка и прочих металлов. Припой может представлять собой отрезки проволоки разного диаметра либо иметь форму трубки, внутреннее пространство которой заполнено канифолью. По мнению специалистов, второй вариант наиболее удобный в эксплуатации.

Также припои бывают мягкими с температурой плавления до 450 ºС и твердыми – от 450 ºС. Для бытовых электропаяльников используют мягкие припои, так как твердые сплавы достаточно сложно расплавить маломощным инструментом.

Флюс

При пайке обязательно используют вспомогательный компонент – флюс, который обеспечивает:

• растворение окислов, которыми покрыты поверхности сплавляемых деталей;
• качественное сцепление припоя с металлическими поверхностями;
• равномерное растекание тонким слоем паяльного сплава на поверхностях соединяемых изделий.

Флюсом чаще всего выступает чистый канифоль либо разбавленный спиртом, глицерином.

Паяльные пасты

Спаять тонкие стальные элементы можно, используя паяльные пасты, содержащие флюс с припоем. Такие составы применяют для спайки элементов на труднодоступных участках.

Пасту наносят на запаиваемые поверхности, затем расплавляют жалом паяльника. Такой припой многие умельцы изготавливают самостоятельно в домашних условиях. Достаточно смешать жидкий флюс с опилками из олова.

Подставка для паяльника

Во время паяльных работ жало электропаяльника нагревается до значительных температур. Поэтому для инструмента обязательно нужна подставка. Для более мощных устройств на ней обустраивают 2 опоры – отдельно для корпуса и рукояти. В качестве основы подойдет обычный кусок фанерного листа.

Оплетка для удаления припоя

Вспомогательной оплеткой пользуются при демонтаже элементов платы в случае необходимости удаления паяльного сплава. Это тонкая плотная медная сетка, покрытая флюсом.

Оплетка работает по следующему принципу: под воздействием капиллярных сил расплавляется припой на плате, оплеточная сетка его впитывает в себя.

Выбор паяльника

Чтобы самостоятельно выполнить ремонт паяльника бытового применения рекомендуется приобретать простые аппараты с медным жалом. Такого инструмента вполне достаточно для пайки проводов, мелких радиодеталей, элементов микросхем.

Для выполнения профессиональной спайки крупных деталей не обойтись без стационарной паяльной станции, укомплектованной паяльником с феном, позволяющий более эффективно прогревать электронные платы, а также паять СМД элементы.

Мощность нагревателя

Зависимо от предполагаемых работ паяльные аппараты подбирают по мощности:

• 25-40 Вт – спайка тонкой стальной проволоки и мелких электронных деталей;
• 40-80 Вт – соединение металлических элементов толщиной до 1 мм;
• от 100 Вт – паяние изделий толщиной до 2 мм.

Пайку более толстых изделий, например кабелей, рекомендуется доверять профессиональным спайщикам с соответствующим опытом работы и наличием специального оборудования.

Уход за жалом паяльника

Паяльные жала изготавливают с наконечниками разной формы. Подбирая данный инструмент нужно учитывать параметры спаиваемых изделий. Чтобы разогрев соединяемых компонентов был быстрым и мощным, важно достичь максимальной площади соприкосновения жального наконечника с соединяемыми металлическими поверхностями.

Практически все паяльные жала изготавливают из меди без дополнительного покрытия.

В процессе работы на них формируется слой окислов, в результате к их поверхности перестает прилипать припой, рабочая кромка требует очистки и лужения. Соответственно с каждой такой зачисткой жало стачивается.

Есть специальные жала с никелевым и хромовым покрытием, которое предупреждает окисление медной поверхности и повышает жаростойкость металла.

Паяльные жала со специальным покрытием более долговечны от простых медных аналогов, но на них хуже удерживается припой, они требуют особого ухода. Для их очистки после выполнения паяльных работ применяют вискозную губку и латунную стружку.

Выбор температуры пайки

Паяльные работы предполагают достижения оптимального температурного режима:

• температура плавления спаиваемых металлов должна быть выше температуры плавления паяльного сплава на 60-80 ºС;
• температура плавления жала паяльника должна быть выше температуры плавления спаиваемых металлов на 10-20 ºС.

Обычные бытовые паяльные устройства для начинающих мастеров не оборудованы температурным датчиком. Поэтому оптимальная температура паяльника, когда при соприкосновении с жалом канифоль расплавляется и начинает бурно кипеть, шипеть, а образующиеся пары издают смолистый запах. Если расплавленный припой начинает трещать, наблюдается шлейф дыма, значит, жало паяльника перегрето.

Профессиональное паяльное оборудование имеет датчик температур, поэтому на нем сразу выставляют температуру нагревания на 70-110 ºС выше температуры плавления паяльного сплава.

Рабочее место и дополнительные инструменты

Основы пайки – это не только сам технологический процесс, используемое оборудование и расходные материалы. Для эффективного выполнения паяльных работ важно правильно подготовить рабочее место.

Для удобства спайки металлических изделий вполне подойдет обыкновенный деревянный стол. Чтобы не испортить его декоративную поверхность можно приобрести специальный термостойкий коврик из силикона либо вырезать из листовых пиломатериалов небольшую доску.

Рабочее помещение обязательно должно хорошо проветриваться. Освещение должно быть не менее 500 Люкс.

Пинцеты и лопатки

При самостоятельном выполнении паечных работ рекомендуется использовать вспомогательные инструменты: небольшие лопатки, пинцеты. Ими значительно проще перемещать, устанавливать в нужном положении на этапе спайки мелкие стальные детали.

Полезная статья: Разделка кромок под сварку

Оптика и микроскопы

В процессе паечных работ, чтобы правильно паять, также рекомендуется использовать оптику. Стандартная ручная лупа для такой работы не очень подходит. Лучше использовать микроскоп либо увеличительные стекла, неподвижно зафиксированные на штативе с подставкой.

Вентиляция помещения и правила безопасности

Помещение, в котором планируется выполнение паяльных работ, должно иметь хорошую вентиляцию. Лучше всего, если рабочее место будет оборудовано вытяжкой. Если такого помещения нет, тогда паять паяльным инструментом рекомендуется с перерывами через каждый час. Соответственно во время отдыха нужно тщательно проветривать помещение и выходить на свежий воздух.

Основные меры безопасности при выполнении паяльных работ:

• проверка исправности паяльной станции и электрического кабеля перед его подключением к электросети;
• раскаленное жало в перерывах между спайкой элементов конструкции не должно соприкасаться с другими инструментами, деталями и прочими предметами;
• в процессе пайки паяльником надо соблюдать безопасную дистанцию, чтобы раскаленный сплав не попал на кожный покров;
• в перерывах между спайкой деталей паяльник всегда нужно класть на подставку;
• брать инструмент можно исключительно за рукоятку;
• в процессе паяльных работ строго запрещено принимать пищу.

Не выполнение перечисленных требований чревато получением ожогов кожи, отравлением, поражением электротоком.

Процесс пайки электропаяльником

Технология пайки предполагает предварительный выбор паяльного устройства и жала зависимо от параметров деталей, подлежащих соединению, подготовки рабочего места, вспомогательных инструментов и расходных материалов.

Подготовительные работы

Самостоятельно научиться паять несложно. Достаточно изучить основы паяльного дела, рекомендации специалистов и первое время пользоваться пошаговой инструкцией. Опыт приходит с практикой.

Подготовка паяльника к работе заключается с очистки рабочей поверхности паяльного жала от нагарообразования и нанесения на него паяльного сплава. Но для очистки нагара запрещается использование острых режущих инструментов (ножей, лезвий и прочих).

Выполнение пайки

Непосредственно перед пайкой нужно подготовить соединяемые металлические поверхности. Для этого с контактных площадок убирают лаковые покрытия и любые загрязнения, а с проводки снимают изоляционный материал. Затем с металлических поверхностей снимают окисную пленку.

Способы пайки

Чтобы добиться качественного соединения элементов конструкции, их минимального сопротивления электротоку после спайки, важно полностью удалить с поверхности изделий оксидную пленку. Данную процедуру выполняют флюсом с кислотой и лужением.

Необходимые материалы для лужения проводов:

• нагретый паяльник;
• паечная проволока;
• канифоль.

Окончание провода паяльным жалом прижимают к канифоли, затем по мере прогревания несколько раз проворачивают по кругу до расплавления канифоли. Затем провод вынимают, проводят по нему жальным наконечником, обмазанным припоем. На проводе формируется тонкое оловянное покрытие.

Отличия технологии при использовании флюса

Данная технология значительно проще, но требует правильного выбора самого флюса. Принцип действия: просто кончик провода смазывают флюсовым составом.

Подбор флюса зависимо от спаиваемых металлов:

• Ц12, ЦА15, П250А – для спайки однотипных алюминиевых изделий;
• ПОС40(50,60) – для паечного соединения медных компонентов;
• ЛТИ120 – для соединения паяльником алюминиевой детали с медной.

Для плат запрещено использовать флюсовые составы на основе кислоты, только на водной либо спиртовой основе.

Чем отмывается флюс после пайки

По окончанию спайки деталей флюс отмывают зубной щеткой либо ватной палочкой, предварительно смоченной в специальном бензиновом растворителе «Калоша».

Полезная статья: Сварочный выпрямитель это

Как правильно паять провода

Основная цель – соединение двух элементов из металла (чаще проводов) легкоплавким паяльным сплавом. В результате запаянный участок проводки должен хорошо пропускать электроток с минимальным сопротивлением.

Перед пайкой соединяемые провода надо правильно скрутить.

Варианты скруток зависимо от предназначения проводки:

• простая – для одно-, многожильных проводов без изоляции;
• простая последовательная «британская» — для гибких электрокабелей сечением менее 1,4 мм2, которые не подвергаются механическим нагрузкам;
• желобковая – для проводов с легкоплавкой изоляцией из пластмассы;
• бандажная – для жестких одножильных проводов, через которые проходит электрический ток.

Как правильно делать скрутки смотрите на рисунке ниже:

Особенности пайки многожильных проводов

Многожильные электрические провода эксплуатируют в условиях регулярных механических воздействий. Пайка проводов осуществляется высокопрочным легкоплавким припоем. Предварительно выполняется британская скрутка соединяемой проводки (смотрите на рисунке ниже).

Можно ли паять медный провод с алюминиевым

Припаять провод алюминиевый к медному проводу очень трудно, место спайки сильно нагревается. В месте стыка образуются разные токи, так как алюминий с медью имеют разные удельные сопротивления. Подобные соединения чаще всего выполняют с помощью болта, шайбы и гайки.

Как чистить и консервировать жало

Каждый паяльщик обязан знать, как отпаять либо припаять отдельный элемент металлической конструкции, выпаять детали из электронной платы, как правильно чистить и хранить паяльный прибор.

Для чистки паяльного жала используют мягкую волокнистую либо пористую прокладку из натурального войлока. Также используют прокладки из поролона, если других нет, но этот материал может подгорать и налипать на паяльное жало.

Лучший метод очистки в 2 этапа. Сначала жало защищают губкой «путанкой», изготовленной из стальной ленты, затем прокладкой из войлока. После такой очистки разогретое жало, выключив паяльник из розетки, опускают в канифоль, удерживают, пока паяльный сплав не перестанет пузыриться. Далее жало вынимают, удерживают окончанием вниз, с его поверхности стекает лишняя канифоль. После полного остывания инструмент кладут в коробку, предназначенную для его хранения.

Работа с электронными компонентами

С помощью паяльных устройств осуществляется пайка SMD компонентов, ремонт электронной техники, делают микросхемы. Но это самая сложная технология, которая требует определенного опыта и навыка выполнения работ, в т.ч. применения специального оборудования для спайки металлических деталей.

Но просто запаять на плате неисправный элемент можно и без особых навыков с помощью стандартного паяльного приспособления, применяемого в быту.

Как паять микросхемы

Проще всего выполняется пайка микросхем с выводными деталями (с ножками). Их предварительно фиксируют воском либо пластилином в отверстиях платы с одной стороны, затем припаивают с другой стороны. По окончанию паечных мероприятий плату лакируют.

Лужение самодельной платы

Самостоятельная пайка плат предполагает выполнение такой процедуры, как лужение. Для этого с самодельной платы мягкой наждачкой убирают окислы, сформировавшиеся на медных дорожках. Для качественной пайки можно использовать даже обыкновенную канифоль.

Полезная статья: Ультразвуковой метод контроля

Как паять SMD компоненты

Для бытовой пайки SMD компонентов чаще всего используют фен. Для соединения нескольких десятков таких деталей паяльником понадобится очень много времени.

Технология пайки паяльным феном своими руками достаточно простая:

• на контакты платы наносят паяльную пасту;
• пинцетом размещают на плате СМД элементы;
• нагревают плату феном без паяльника, включив минимальную скорость воздушного потока.

Когда плата прогреется до нужной температуры, паста-припой расплавится, и за счет поверхностного эффекта все детали встанут на свои места.

ИМС и чипы

ИМС – интегральная микросхема либо чип отличается тонкой внутренней конструкцией и повышенной чувствительностью к перегреванию. Поэтому они требуют достаточно осторожной пайки с тщательным отводом тепловой энергии. Такая процедура под силу только опытному мастеру.

Микросхемы DIP с выводами через 2,51 мм паяют паяльными приспособлениями небольшой мощности. Выводы таких схем имеют заводское лужение. Поэтому для соединения компонентов достаточно нанести на кончик жала минимальное количество паяльного сплава ПОС-61 и коснуться им соединительной точки.

В качестве флюса в данном случае применяют ТАГС или канифоль на спиртовой основе.

Микросхемы выпайка

Пластина паяльщика содержит микросхемы, которые после выпайки согласно ТУ производителя нельзя использовать для повторной эксплуатации, так как существуют большие риски их перегрева.

Но опытные домашние паяльщики умудряются выпаивать детали из платы, обеспечивая отвод тепловой энергии нихромовой проволокой, которую прикладывают к выпаиваемым ножкам элементов. Но все равно риск повреждения микросхемы достаточно высокий.

Полезная статья: Сколько весит баллон кислорода

Пайка массивных деталей

При спаивании крупных металлических деталей одно из важных условий – их неподвижное соединение. Поэтому их предварительно фиксируют струбцинами, затем осуществляют точечную припайку в нескольких местах. Затем снимают крепления и полностью пропаивают участки соединения, швы заполняют жидким припоем.

Чтобы отремонтировать с помощью пайки массивные элементы применяют специальный тугоплавкий сплав, способный сохранять качественную герметичность, в т.ч. выдерживающий высокую температуру.

Как паять трубы

Для соединения медных труб применяют высокотемпературную технологию пайки. Припоем выступают твердые сплавы с активированной флюсовой пастой, которая не требует удаления излишков.

Существует 3 варианта пайки труб:

• флюс паяют с максимальной раздачей;
• с неполной раздачей и умеренным сжатием;
• в паечных фитингах – муфтах из бронзы, латуни либо меди.

Как паять алюминий

При паянии алюминиевых деталей используют бронзовое жало, флюс Ф61А, паечный состав «Авиа». Жало имеет специальные насечки в виде рисунка поверхности напильника. Этими насечками с алюминиевых деталей снимают оксидную пленку.

Если нет необходимости в прочном соединении элементов, их спайка выполняется с целью создания электрического контакта. Используют технологию спаивания алюминиевых деталей с предварительным омеднением.

Поверхность запаиваемого изделия обрабатывают медным купоросом, который тщательно растирают жесткой щеткой. А когда на поверхности детали появляется медное пятно, осуществляют лужение и непосредственно паяние изделий.

Полезная статья: Визуальный и измерительный контроль

Пайка свинца

Изделия из свинца с помощью паяльной станции соединяют в редких случаях. Чем можно заменить паяльник в таком случае. Чаще всего для этого используют газовое пламя. Горючим газом в данном случае выступает водород либо смесь ацетилена с воздухом (кислородом).

Перед пайкой свинцовые поверхности очищают механическим способом, соединительные участки смазывают жиром. Для предупреждения натекания паяльного сплава поверхности дополнительно обрабатывают сажей.

В качестве припоя для соединения деталей используют сплав олова со свинцом.

Как припаять светодиод

В состав светодиодной ленты с лампами входит медная подложка. Она обладает такой же теплоемкостью, как толстый кабель, и забирает тепловую энергию в процессе нагревания.

Перед тем как паять медные провода, залуживают контакты. Паечный сплав применяют в минимальном объеме. Паяльник держат ручкой из пластмассы от себя. Сначала к контакту прикладывают провод, затем сверху разогретое паяльное жало.

Пайка светодиодов осуществляется не более 1 секунды.

Видео уроки как паять

Качество паечного соединения оценивают по следующим признакам:

• отсутствию на поверхности изделий излишков паяльного сплава;
• яркому блеску сформировавшегося металлического слоя после пайки;
• отсутствию оплавления, целостности изоляции;
• прочности соединения на разрыв.

Преимущества и недостатки пайки

Технология пайки металлических деталей является достаточно востребованной. Но несмотря на это она имеет свои плюсы и минусы.

• надежность соединения;
• сохранение формы, размеров паяемых изделий;
• чистота соединительных швов, не требующих дополнительной обработки;
• сохранение структуры спаянных металлов.

• невысокие прочностные показатели;
• низкая производительность;
• пониженная термостойкость.

Но стоит отметить, что такая технология соединения металлических элементов, заменяющая сварку, отличается низкой себестоимостью.

Важные советы

Перед тем как самостоятельно распаять либо спаять детали, стоит ознакомиться с некоторыми рекомендациями специалистов:

• Для облегчения паяльных работ рекомендуется использовать «третью руку». Это могут быть штативы, тески и прочие приспособления, с помощью которых припаиваемые компоненты друг к другу перед соединением фиксируют, обеспечивая их полную неподвижность.
• Для увеличения прочности соединения отдельных проводов нужно выполнять их предварительную скрутку между собой.
• Поверхности паяемых деталей рекомендуется прогревать не острием паяльного жала, а его боковой частью, которая обеспечит большую площадь контакта, соответственно лучшую отдачу тепловой энергии.
• Легче всего работать с трубчатыми припоями с флюсом внутри, в качестве которого выступает канифоль. Это позволит значительно сократить численность промежуточных этапов, предусмотренных технологией пайки, благодаря одновременной подаче на соединяемые металлические поверхности обоих паяльных сплавов.

Но, даже тщательно изучив технологию пайки металлов и рекомендации опытных спайщиков, чтобы начинающему мастеру научиться с нуля правильно и качественно спаять провода, различные мелкие детали, особенно микросхемы, нужна хорошая практика.

Поэтому прежде чем спаять важные детали, например, при самостоятельном выполнении ремонта бытового электронного оборудования, стоит учиться на любой ненужной плате от старой электротехники. Сначала стоит демонтировать отдельные элементы конструкции, затем их паять паяльником с канифолью, снова демонтировать и так повторять процедуры до полного автоматизма.

Устанавливаем и выравниваем контроллер

Когда площадка подготовлена, пришло время установить контроллер. Тут есть хитрость, большинство паяльщиков устанавливают микросхему и пинцетом выравнивают ее контакты по дорожкам. Но делать это очень сложно, так как даже небольшое подергивание рукой откидывает контроллер на значительное расстояние.Делать это будет гораздо проще, если смазать по диагонали уголки флюсом-пастой.

Теперь устанавливаем контроллер и корректируем пинцетом.

Как только микросхема встала — припаиваем контакты по диагонали.

Проверяем, все ли контакты попали на свои места.

Демонтаж резисторов, конденсаторов, диодов

При помощи палочки нанести на контактные площадки небольшое количество флюса.

Прикоснуться к контактным площадкам детали разогнутыми на необходимое расстояние медными концами насадки.

Флюс закипает с небольшим выделением дыма, припой расплавляется, освобождая выводы.Пинцетом снять отпаянную деталь с платы.

Также выпаиваем все остальные компоненты соответствующих габаритов.

Паяем СМД детали своими руками

Итак, начнем с самого сложного — пайка контроллера в корпусе QFP100. С чип резисторами и конденсаторами, думаю, и так все понятно. Главное правило тут: много флюса не бывает или флюсом пайку не испортишь. Избыточное нанесение флюса не дает олову обильно растекаться по контактом и замыкать их. Ещё есть второе второстепенное правило: даже мало припоя бывает много. В общем, дозировать и наносить его на жало нужно очень осторожно, чтобы не переборщить, иначе зальет все сразу.

Смотрите видео

С помощью паяльника и медной оплетки чистим пятачки от излишнего припоя. На мой взгляд самая лучшая медная оплетка — это .

Вот что у  нас получилось:

Далее берем паяльник с припоем и начинаем лудить все пятачки, чтобы на них осел припой.

Должно получиться вот так

Здесь главное не жалеть флюса и припоя. Получились своего рода холмики, на которые мы и посадим нашу новую микросхему.

Теперь нам нужно очистить все это дело от  разного рода нагара и мусора. Для этого используем ватную палочку, смоченную в Flux-Оff, либо в спирте. Подробнее про химию здесь. У нас должны быть чистенькие и красивые контактные дорожки, приготовленные под микросхему.

Напоследок все это чуточку смазываем флюсом

Ставим новую микросхему по ключу и начинаем  ее прожаривать, держа при этом фен как можно более вертикальнее, и  круговыми движениями водим его по периметру.

Напоследок  чуток еще смазываем флюсом и по периметру «приглаживаем» контакты микросхемы к  пятакам с помощью паяльника.

Думаю, это самый простой способ запайки SMD микросхем. Если же микросхема новая, то надо  будет залудить ее контакты флюсом ЛТИ-120 и припоем. Флюс ЛТИ-120 считается нейтральным флюсом, поэтому, он не будет причинять вред микросхеме.

Думаю, теперь вы знаете, как паять микросхемы правильно.

Новая статья, узнай что такое шестнадцатиричная система счисления.

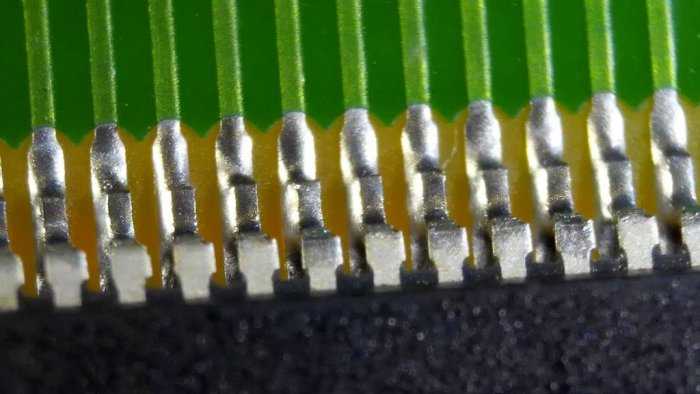

Пайка контактов микросхемы

Тут уже можно использовать как жидкий, так и тягучий флюс. Очень обильно наносим его на контакты.

Смачиваем каплей припоя жало. Лишнее очищаем губкой.

И, аккуратно проводим по смазанным контактам.

Торопиться не нужно.

Изготовление насадки

На кончик жала нанести немного термопасты, аккуратно распределяя ее равномерно на участке, где будут уложены витки насадки. Толщина слоя примерно равна половине диаметра используемой проволоки.

Взять медную проволоку и расположить ее поперек жала в месте начала намотки.

Ближним концом проволоки сделать 2÷3 витка, утапливая их термопасте и плотно укладывая в направлении к концу жала.Дальний конец проволоки уложить поперек начальной обмотки, после чего продолжить укладку витков ближним концом, плотно зажимая провод к жалу.Сделав еще 5÷6 оборотов, ближний и дальний конец проволоки туго скрутить между собой несколько раз. Плотная навивка надежно закрепит насадку на жале. Все витки должны быть погружены в пасту.Кусачками обрезать концы получившейся рогатки, оставив от развилки длину 5 мм.

Пассатижами придать концам вилкообразную форму с расстоянием, равным длине элемента между металлизированными площадками.

Замена термопасты

Теплопроводящая паста работает при температуре до 250 градусов Цельсия. Перегреваясь, она сохнет, теряет свойства и не передает тепло жала насадке. После выпаивания 2÷3 деталей вилка плохо греет.

• Если нужно продолжать демонтаж — снять использованную насадку.
• Вытереть жало от засохшей пасты, нанести свежую порцию.
• На жало одеть новую насадку, которую можно изготовить заранее.

Удаление лишнего флюса и припоя

Посте пропайки всех контактов, пришло время удалять лишний припой. Наверняка несколько контактов, да слиплись.

Очень обильно смачиваем контакты жидким флюсом. Жало паяльника полностью очищаем губкой от припоя и проходимся по слипшимся контактам. Лишний припой должен втянуться на жало.Чтобы удалить лишний флюс используйте СБС — спирто-бензиновую смесь, смешанную 1:1.Обильно мочим.

Элементы с большим количеством выводов выпаивают насадкой, сделанной по такому же принципу, но рожки обрезаются по расстоянию между крайними в ряду контактами. Размер и форма вилки зависят от конкретной микросхемы.

Микросхема на 8 выводов выпаивается вилкой своего вида.

Заливание расплавленным проволочным припоем пространства между выводами, обеспечит равномерное распределение тепла и одинаковый нагрев всех контактов.

Микросхема свободно снимается с платы после расплавления припоя.

Расплавленные излишки припоя удаляются с контактных площадок.Изменив размеры вилки выпаивают микросхему с 16-ю выводами. Порядок действий соответствует описанному.Аналогичен демонтаж корпуса с 42-мя ножками.Для изготовления приспособы берем более толстую проводу, для более дальнего распределения тепла.

И по той же технологии выпаиваем.

Выводы схемы в квадратном корпусе с 26-ю контактами с каждой стороны смазываются флюсом.Вместо формы вилки, проволочные усики нужной длины изгибаются, образуя квадратную рамку и процедура повторяется.

Понадобится

• Паяльник с регулятором температуры и толщиной жала не более 2-х мм.
• Губка для очистки жала.
• Провод ПЩ.
• Пинцет.
• Припой трубчатый или иной.
• Флюс паста.
• Флюс жидкий.

Это минимальный набор, без дорогих паяльных станций, фенов и оловоотсосов.

Как отпаять микросхему

У каждой микросхемы имеется так называемый «ключ». Я его выделил в красном кружочке.

Это метка, с которой начинается нумерация выводов. В микросхемах выводы считаются против часовой стрелки. Иногда  на самой печатной плате  указано, как должна быть припаяна микросхема, а также показаны номера выводов. На фото мы видим, что краешек белого квадрата на самой печатной плате срезан, значит, микросхема должна стоять в эту сторону ключом. Но чаще все-таки не показывают. Поэтому, перед тем как отпаять микросхему, обязательно запомните как она стояла или сфотографируйте ее, благо мобильный телефон всегда под рукой.

Для начала все дорожки обильно смазываем гелевым флюсом Flux Plus.

Выставляем температуру фена на 330-350 градусов и начинаем «жарить» нашу микросхему спокойными круговыми движениями по периметру.

Хочу похвастаться одной штучкой. У меня она шла в комплекте сразу с паяльной станцией. Я ее называю экстрактор микросхем.

В настоящее время китайцы доработали этот инструмент, и сейчас он выглядит примерно вот так:

Вот так выглядят для него насадки

Купить можно по .

Как только видим, что припой начинает плавиться, беремся за край микросхемы и начинаем ее приподнимать.

Усики экстрактора микросхемы обладают очень большим пружинящим эффектом. Если мы будем поднимать микросхему какой-нибудь железякой, например, пинцетом, то у нас есть все шансы вырвать вместе с микросхемой и контактные дорожки (пятачки). Благодаря пружинящим усикам, микросхема отпаяется от платы только в тот момент, когда припой будет полностью расплавлен.

Вот и наступил этот момент.

Как паять SMD-резисторы простым паяльником, без фена

Итак, включаем паяльник и выставляем мощность 35 Ватт. Именно столько потребуется для пайки SMD-резисторов и микросхем, больше не нужно. Если следует выпаять резистор, то просто проводим нагретым жалом паяльника по контактам с обеих сторон. Если олово замкнуло контакты, то используем демонтажную оплётку для их последующей очистки.

Далее, откусываем небольшие кусочки сплава Розе или Вуда, аккуратно наносим на контакты флюс и кладём в данные места, кусочки припоя. Затем слегка разогреваем припой и прикладываем к монтажному месту SMD-резистор. Снова разогреваем припой паяльником и ждём, пока резистор полностью не прихватится к плате.

Как паять SMD-резисторы простым паяльником, без фена

Лужение площадки

Опытные электроники не всегда выполняют подобный шаг, но на первых парах я рекомендую его сделать.Нужно залудить плату, а именно место куда будет припаян контроллер. Конечно, площадка скорей всего залужена, особенно если плата сделана на производстве. Но со временем на контактах появляется оксидная пленка, которая может вам помешать.Нагреваем паяльник до рабочей температуры. Площадку обильно смазываем флюсом. На жало наносим немного припоя и лудим дорожки.

Лишний припой удаляем с помощью ПЩ провода. Он отлично впитывает припой благодаря эффекту капиллярности.

Смотрите видео по распайке SMD деталей

Приспособление изготавливается обычными инструментами. Понадобятся:

• паяльник;
• пассатижи;
• кусачки;
• пинцет.

Используемые материалы часто применяются в обычной практике и добыть их не составит труда:

• Медная проволока без изоляции, диаметром 1÷2 мм. Если есть выбор, лучше взять более жесткую, чтобы она сохраняла форму изгиба.
• Термопаста, уложенная на жало до намотки, способствует передаче тепла.
• Жидкий или гелеобразный неактивный флюс, нанесенный на контакты перед отпайкой, улучшит равномерность прогрева и распределения тепла. Растворит образовавшийся окисел.
• Свинцово-оловянный проволочный припой. Поможет распределить нагрев, сделав его одинаковым, между большим количеством выводов.

Рекомендации по использованию

В качестве жидкого флюса удобно использовать самодельный раствор одной части размельченной в пыль сосновой канифоли в трех частях медицинского спирта.Быстрое выгорание флюса с обильным задымлением свидетельствует о слишком большом нагреве паяльника. Нужно помнить о правилах работы с горячим паяльником, чтобы избежать электрических травм или ожогов, обеспечить проветривание помещения.
