Паяльная станция с паяльником от термит и китайским феном

Обзор паяльной станции

У меня была паяльная станция, состоящая из фена Lefavor 8858 и самого базового контроллера жал T12, не раз обозревавшегося на этом сайте (хороший здешний обзор №1 и номер 2).

Но не устраивал скудный дисплей семисегментного типа и, вдобавок, дома появился 3D-принтер, что само по себе является мотивацией сделать корпус той степени проработанности, которая полностью устраивала бы меня.

Было принято решение повторить какую-нибудь удачную конструкцию, либо разработать самому, либо купить что-то хорошее готовое, т.к. богатая коллекция жал типа T12 не даст мне перейти на автономные современные паяльники, где вся управляющая электроника встроена в корпус.

Варианты обновления станции

После изучения потенциала рынка я разрывался между двумя вариантами:

1. Купить контроллер T12 на базе STM32 и перепрошиться на прошивку от deividAlfa и накатить ее, например, на контроллер KSGER с на базе STM32 из соответствующего магазина. Плюсы — это крайне обширный функционал, наличие более чем достаточного количества ячеек для калиброванных жал, точность регулирования. Минус только один — это небольшой OLED-экран, а хотелось бы побольше и покрасочнее.

2. Приобрести плату контроллера KSGER v2.3 на базе 32 разрядного ARM-контроллера Zbit Semi cx32l003f8 с менее богатым функционалом, но минимально достаточным для нормальной работы. Зато экран будет радовать взор.

Решение о выборе

Было принято философское решение делать оба варианта: второй себе, первый — в подарок. Обозревать буду вариант 2, т.к. первый еще не доделан.

Изображения

Станция на новом контроллере призвана заменить эту, повидавшую виды паяльную станцию.

Новая паяльная станция

На фото выше нормально откалиброванная по температуре и ПИД паяльная станция, исправно выполняющая функции домашнего электронного творчества. Но душа требует погружения в мир Enterprise — чтобы был графический экран, максимальное количество настроек, богатые возможности калибровок.

Опции паяльной станции

В процессе поиска куплен за 2266 руб вот такой комплект марки Lefavor, состоящий из паяльной станции, ручки и одного жала T12, привлекший внимание относительно крупным OLED-экраном.

Не буду обозревать ее, но могу сказать, что это нормально сделанная паяльная станция, разочаровавшая отсутствием возможности сохранять настройки калибровки для более чем одного жала (хотя в описании заявлена функция памяти данных, что и подкупило, но означает лишь банальное сохранение настроек в EEPROM). За четыре секунды набирает температуру 300°C, отлично держит ее при пайке. Работать с ней приятно.

Паяльная станция ZD-8917B: Обзор и характеристики

Перед нами предстает плата размерами 88х35мм с цветным 1.8 дюймовым TFT экраном, энкодером и авиационным разъемом GX12-5. Со стороны энкодера сделана перфорация, позволяющая полноценно использовать отломленный кусок платы с энкодером как модуль на проводах (контактные отверстия при этом предусмотрены). А со стороны разъема полноценного количества контактных площадок для пайки не предусмотрено.

Транзистор и микроконтроллер

На тыльной стороне платы виден полевой транзистор со стертой маркировкой. Но если прикинуть, то в корпусе DPAK нормальный полевик имеет ток стока 14-16А и сопротивление открытого канала <0.08Ом. Поэтому как по охлаждению ключа, так и по мощности для жал типа T12 этого хватит с запасом. Также видно сердце платы — ARM® Cortex®-M0 микроконтроллер Zbit Semi cx32l003f8. Тактируется без кварца и, судя по даташиту, может работать в таком режиме до самой максимальной частоты в 24МГц. Имеет на борту 7-канальный 12bit АЦП, контроллер зуммера. Наш экземпляр имеет 4Kb ОЗУ и 64Kb ПЗУ, что вполне хорошо для такого класса приборов.

Разъем и распайка

Разъем GX12-5 разведен с исполнением под компенсационный термистор в исполнении Lefavor и KSGER. Я приведу распайку под срабатывание вибрационного датчика при перепаде высоты, возникающей от движения руки, используя при этом четырехпроводную схему подключения ручки.

Т.к. у меня в доме нет заземления, особо чувствительные детали я паяю, подключая станцию через развязывающий трансформатор.

Интерфейс и управление ПО контроллера

Контроллер имеет графический интерфейс, располагающийся TFT-экране, размером 1.8, информация с которого хорошо читается даже под яркими лучами моих домашних софитов. Пройдемся по экранам и пунктам меню. Начальный экран (сразу после включения) содержит максимум необходимых параметров. В правом верхнем углу отображается значение температуры на компенсационном терморезисторе, находящемся в ручке паяльника. Справа от температуры жала находится таймер до перехода в спящий режим. В левом нижнем — номер предустановки калибровки жала (к сожалению, предустановок может быть только две, чего мне маловато). В остальном все логично и понятно.

Можно настроить 5 цветовых сочетаний экрана и меню.

По короткому нажатию кнопки энкодера контроллер переходит в спящий режим с пониженной (настраиваемой) температурой. И стартует отсчет таймера до выключения контроллера. При выключении экран гаснет и на нагреватель паяльника перестает подаваться напряжение.

По длинному нажатию на кнопку энкодера переходим в меню настроек, разбитое на 6 основных пунктов с началом в Temp Setup. Если вам попадется выставленный китайский язык, то сообщаю, что переключение на английский находится в пункте с иконкой гаечного ключа и в нем в пункте 7.

В описании лота содержится машинный перевод меню, однако у меня некоторые пункты меню не совпали с этим переводом. Вот технический перевод настроек.

## Настройки

![Изображение 1](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/06/1e7bae.jpg)

![Изображение 2](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/06/929178.jpg)

## Temp Setup (Настройка температуры) и далее вниз

1. Температурные настройки
2. Временные настройки
3. Настройки ПИД
4. Другие настройки
5. Калибровка жала
6. Другие калибровки жала

### Настройка температуры

![Изображение 3](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/06/739c20.jpg)

1. Шаг температуры
2. Температура сна: температура по умолчанию для режима ожидания.
3. Температура, которую не нужно регулировать
4. Максимальная температура.

### Установка времени

1. Время перехода в режим ожидания
2. Время перехода из режима сна в режим отключения.

### ПИД параметры

Три ПИД-параметра, по умолчанию все выставлены в 20.

### Другие настройки

![Изображение 4](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/06/fd3eea.jpg)

![Изображение 5](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/06/e66a8c.jpg)

1. Сохраненные регулировки жала (всего 2 шт.).
2. Чувствительность вибрационного датчика.
3. Кнопка энкодера оснащена звуковым сигналом.
4. Минимальный порог питающего напряжения.
5. Колебания температуры.
6. Есть 5 цветов для регулировки цвета.
7. Выбор языка.
8. Восстановить настройки по умолчанию.

### Калибровка паяльного жала

![Изображение 6](https://art.mysku-st.net/uploads/arts/02/93/05/2023/05/06/fefcb0.jpg)

1. Выбор номера предустановки.
2. Контрольные значения температуры.

### Другие калибровки жала

Настройка и калибровка

1. Настройка направления вращения энкодера: Энкодер влияет на изменение активного регулируемого параметра.

2. Калибровка напряжения: Необходимо калибровать отображаемое напряжение источника питания.

3. Термокомпенсация: Если терморезистор не установлен на ручке калибровки или на плате контроллера, термокомпенсация комнатной температуры не будет задействована. Необходимо откалибровать термокомпенсацию по фактической температуре помещения.

Сборка паяльной станции

Для превращения контроллера в паяльную станцию потребуется:

1. Блок питания AC 220V/DC 24V.
2. Ножки резиновые.
3. Саморезы с потайной головкой.
4. Сетевой кабель.
5. Выключатель на 220В.
6. Подставка для паяльника.
7. Ручка для жала Hakko T12.

Проектирование корпуса

Для проектирования корпуса использована концепция платформы с ребрами жесткости. Корпус включает в себя переднюю панель с экраном, закрепленным с помощью гаек, а также заднюю часть с выключателем питания и кабелем. Экран расположен под углом для лучшего обзора.

Вентиляционные отверстия вырезаны и закрыты внутренними выступами, чтобы избежать попадания пыли в корпус.

Заключение

Плата контроллера показала отличные результаты после температурной калибровки жала. Работа с различными типами припоев стала легкой и удовлетворительной.

Для жала T12-D24 с заводских ПИД-параметров 20-20-20 эмпирическим методом я ушел на 45-25-28. Но это первое приближение и на данный момент я нахожусь в процессе создания тестового стенда, создающего различные тепловые нагрузки на жала, чтобы тестировать ПИД-параметры своих паяльных станций (будет время, дойду до тщательного анализа кода автоподстройки ПИД в прошивках DavilAlpha и в планах внести свою лепту в эту часть кода).

Плату контроллера я рекомендую, если вам особенно важна простота и наглядность интерфейса, а также приятен большой экран.

ASE-4313 Многофункциональная ремонтная паяльная станция

Потребляемая мощность 1100 Вт. Независимая работа секций, режим блокировки температуры, режим энергосбережения; регулирование температуры кнопками; автопереход в режим сна; функция автовыключения; цифровая калибровка температуры; бесколлекторный двигатель; система автоохлаждения; встроенный мощный вакуумный насос; температурный сенсор на кончике жала; функция подсветки. Монтаж: индукционный паяльник, мощность 60 Вт, диапазон t = 200°С — 480 °С. Термофен: диапазон t = 100°С — 500°С, производительность 120 л/мин, мощность 1000 Вт. Демонтаж: напряжение питания 12 В, мощность 90 Вт, 600 мм рт.ст., производительность до 150 л/мин, диапазон t = 200°С — 480°САнтистатическое исполнение Розничная цена (вкл. НДС):

Основные преимущества

Потребляемая мощность 60 Вт

Стабильность температуры ±2°С (неподвижный воздух, нулевая нагрузка)

Макс. температура окружающей среды 40°С

Сопротивление между паяльной насадкой и заземлением < 2 Ом

Потребляемая мощность 1000 Вт

ДЕМОНТАЖНЫЙ ВАКУУМНЫЙ ПАЯЛЬНИК

Потребляемая мощность 90 Вт

Давление воздушного потока 600 мм рт. ст.

Габаритные размеры: 520х250х420 мм

Вес: 5,56 кг

Габариты в упаковочной таре 520х415х250 мм, вес 9,5 кг

Дополнительная комплектация

Загрузить в PDF

Дополнение к Эксплуатационному документу (Паспорт изделия (прибора)) параграф 3. "Порядок работы" АКТАКОМ ASE-4313

Подготовка станции к работе

Проверьте комплектность прибора при распаковке. Некоторые компоненты могут отсутствовать, если они не входили в заказанную вами комплектацию.

Одключение монтажного паяльника

Если во время работы губка высохнет, намочите её снова.

Одключение демонтажного паяльника

Примечание. Внешний фильтр нужно подключать, соблюдая указанную на нём ориентацию. Неправильное подключение снизит эффективность отсоса.

Одготовка к работе термофена

Для задания параметров одного из блоков паяльной станции сначала включите его. О выключенном блоке сообщает знак «-» на экране. Чтобы включить блок, нажмите соответствующую ему кнопку TOOL1, TOOL2 или TOOL3. После этого прибор отобразит на экране состояние только выбранного вами блока и будет готов к заданию параметров (температуры, интенсивности воздушного потока и времени до автоматического отключения). Для изменения температуры используйте кнопки TEMP▲ и TEMP▼, для интенсивности воздушного потока – кнопки AIR▲ и AIR▼.

Задание температуры

Нажатие кнопки TEMP▲ повышает температуру на 1 °С, нажатие кнопки TEMP▼ понижает температуру на 1 °С, при этом её изменение отображается на экране. Удержание кнопки TEMP▲ или TEMP▼ в течение одной секунды и более изменяет значение температуры быстро.

Регулирование воздушного потока

Нажмите кнопку TOOL3, затем увеличивайте воздушный поток кнопкой AIR▲ или уменьшайте кнопкой AIR▼, при этом интенсивность воздушного потока будет отображаться на экране. Удержание кнопки AIR▲ или AIR▼ в течение одной секунды и более изменяет интенсивность воздушного потока быстро.

Адание времени до автоматического отключения, возобновление работы

Перед началом работы заземлите прибор. Один конец заземляющего провода подключается к заземляющему разъёму на задней поверхности прибора, а другой – к заземлению. После подключения заземления включите прибор.

Ыбор инструмента

Никогда не касайтесь соплом самой платы. Для проверки того, что расплавился весь припой, смотрите в отверстие и на заднюю поверхность печатной платы. Если это трудно, то попробуйте медленно перемещать проводник внутри сопла. Если это удаётся, то припой расплавлен. Никогда не тяните проводник с силой. Если он не движется легко, то это значит, что припой ещё не расплавился полностью.

Норма Требуется вмешательство Что делать

Индикатор синего цвета, возможно небольшое присутствие красного. Более половины индикатора окрашена красным. Замените фильтр и прочистьте сопло и нагревательный элемента.

Индикатор выдаёт неверные сведения, если отверстие на сопле забито или припой в отверстии печатной платы не расплавился. Если всасывающая способность пистолета ухудшилась, нужно прочистить сопло и нагревательный элемент с помощью специальной шпильки.

Абота с термофеном для поверхностного монтажа

Примечание. Вакуумный захват сопло (присоска) термофена не работает, если в это время работает демонтажный блок.

Чтобы максимально увеличить срок жизни нагревательного элемента и максимально обезопасить микросхемы, используйте минимально возможную температуру.

Абота с разогретыми платами

Данная паяльная станция может работать с нагревателями плат, используя для этого специальный соединительный провод. Один конец такого кабеля подключается к шестиконтакному разъёму на задней поверхности прибора, а другой – к нагревателю плат. Более подробная информация содержится в документации на такой нагреватель.

Алибровка температуры

Калибровка температуры защищена паролем.

Калибровку температуры нужно проводить всякий раз после замены пистолета для отпаивания, сопла или нагревательного элемента. Для проведения калибровки нужно просто ввести цифровое значение температуры в прибор.

Для калибровки используйте точный термометр.

Порядок действий таков:

Ообщение об ошибке

При возникновении проблем с различными блоками прибора на экране отображаются сообщения об ошибке.

Техническое обслуживание

Высокая температура при пайке может испортить наконечник. Используйте минимально возможную для пайки температуру – это защищает спаиваемые элементы от теплового повреждения.

Чистка

Регулярно очищайте наконечник паяльника с помощью чистящей губки. При постоянном использовании паяльника необходимо периодически, по крайне мере один раз в неделю, извлекать наконечник из паяльника и производить его чистку от загрязнения. Это поможет избежать заклинивания наконечника паяльника и снизить его температуру при пайке.

Если паяльник не используется

Никогда не оставляйте паяльник длительное время нагретым до высокой температуры, поскольку наконечник паяльника начнёт покрываться окислами, которые могут существенно снизить его теплопроводность.

После использования

Очистите наконечник паяльника и покройте его свежим припоем. Это поможет предохранить наконечник от окисления.

Роверка и очистка наконечника

Никогда не используйте напильник для удаления окислов с наконечника паяльника.

Бслуживание демонтажного паяльника

При правильной эксплуатации демонтажный паяльник может исправно работать много лет. Эффективность демонтажа зависит от температуры, количества и качества припоя и флюса.

Так как пистолет для отпайки может нагреваться до очень высокой температуры, при работе с ним необходима особая осторожность. Для его обслуживания используйте перчатки и будьте особенно осторожны. При любом обслуживании пистолета кроме прочистки сопла и нагревательного элемента необходимо выключать паяльную станцию и отключать её от сети.

Регулярное обслуживание

Потяните вниз фиксатор задней крышки паяльника, извлеките фильтр старый фильтр и замените его на новый. Во время эксплуатации вакуумного паяльника фильтр имеет очень высокую температуру. Перед извлечением фильтра, дождитесь, когда контейнер остынет. Мы рекомендуем держать под рукой запасной контейнер, содержащий новые фильтры, и заменять контейнер при необходимости.

Для продления срока службы станции всегда после ее использования выполняйте следующие процедуры:

Эффективное удаление припоя зависит от температуры, количества и качества припоя и флюса.

Пожалуйста, работайте с повышенной осторожностью после достижения демонтажным паяльником очень высоких температур.

Всегда выключайте питание и отключайте сетевой кабель перед выполнением любых процедур по уходу, за исключением процедуры очистки наконечника и нагревательного элемента.

Осмотр и чистка демонтажного паяльника

Подключите шнур питания станции к сети переменного тока, включите питание и дайте прогреться наконечнику. Очистите отверстие наконечника чистящей спицей.

Чистящая спица не войдёт в наконечник, пока припой внутри наконечника полностью не расплавится. Используйте чистящую спицу подходящего диаметра.

Обязательно проверяйте состояние покрытия на демонтажном паяльнике и состояние поверхности отверстия наконечника. Если покрытие слегка изношено, покройте наконечник свежим припоем для предотвращения окисления. Если поверхность изношена, либо повреждена эрозией, либо внутренний диаметр отверстия кажется необычно широким – замените наконечник.

Разборка нагревательного элемента

Отверните гайку при помощи гибкого захвата из термостойкого материала. Очистите отверстие в нагревательном элементе при помощи чистящей спицы, поставляемой в комплекте.

Перед чисткой отверстия убедитесь, что припой в отверстии в нагревательном элементе полностью расплавлен.

Если чистящая спица не проходит в отверстие, замените нагревательный элемент. Выключите питание станции после чистки нагревательного элемента.

Замена внутренних фильтров

Контейнер для припоя очень горячий.

Когда контейнер для припоя остынет, нажмите фиксатор на задней крышке демонтажного паяльника и снимите контейнер.

Установите уплотнитель фильтра в спиральный фильтр. Закрепите уплотнитель фильтра на контейнере фильтра.

Убедитесь, что уплотнитель фильтра установлен плотно и ровно.

Используйте к контейнеру для припоя фильтр Q201Am из керамической бумаги определенного диаметра. Использование в контейнере для припоя фильтра другого размера может привести к снижению мощности всасывания или к поломке станции.

Замена внешнего фильтра

Фильтр является расходным элементом, для обеспечения нормального всасывания требуется его регулярная замена. Выдерните шланги с обеих сторон фильтра, выньте его, и замените новым.

Озможные проблемы с демонтажным паяльником

Перед обслуживанием прибора отсоедините кабель питания. Если этого не сделать, можно получить удар электрическим током. Повреждённый прибор должен ремонтироваться только квалифицированными инженерами или производителем. Самостоятельный ремонт может как повредить сам прибор, так и привести к получению травм пользователем прибора.

Припой в месте пайки плавится недостаточно

сопло можно заменять только после того, как оно охладится.

Для замены сопла используйте съёмный инструмент, находящийся в с держателе термофена. Между соплом и выходом стальной трубки находится выемка. Поместите съёмный инструмент этой выемкой на держатель так, чтобы сопло зацепилось за него. Затем, фиксируя держатель одной рукой, потяните за ручку инструмента и снимите сопло. Выберите подходящее сопло и вставьте его в выходное отверстие стальной трубки. Надавив рукой, надёжно зафиксируйте сопло.

Амена нагревательного элемента термофена

Замену можно осуществлять только после охлаждения ручки инструмента.

Раскрутите жаропрочный корпус ручки. Открутите 3 фиксирующих винта в ручке и извлеките зафиксированный в стальной трубке нагревательный элемент. Установите новый нагревательный элемент. Засасывающая трубка должна пройти через нагревательный элемент. Снова соберите инструмент для поверхностного монтажа.

Амена предохранителя

Выньте шнур питания из розетки. Выньте держатель предохранителя, извлеките из него неисправный предохранитель и установите новый. Установите держатель обратно.

Вопросы и ответы

Какой температурный режим нужно выбирать для демонтажа?

Почему может не работать вакуумный захват (присоска)?

Вакуумный захват (присоска) термофена не работает, если в это время работает демонтажный блок.Наверх

Почему у меня постоянно отключаются паяльники и термофен при работе с ремонтным комплексом ASE-4313?

Если при работе с ремонтным комплексом Актаком ASE-4313 отключаются один или несколько, подключенных к основному блоку, инструментов, например, монтажный и/или демонтажный паяльники и/или термофен, то, скорее всего, у Вас включена функция автоотключения для данного инструмента. Для каждого из указанных инструментов можно задать свое время работы по истечении которого происходит автоматическое отключение паяльного инструмента, а, кроме того, данную функцию можно выключить совсем. Время до отключения монтажного блока можно задать в диапазоне от 00 до 99 минут. Для этого нажмите кнопку TOOL1, а затем, удерживая кнопку INFO, изменяйте время кнопками TEMP▲ и TEMP▼. Значение “—” означает, что паяльник не будет отключаться автоматически, а значение “00” – что паяльник будет отключаться сразу при попадании в держатель. Значения в диапазоне “01~99” означают, что паяльник отключится через указанное время простоя.Время до отключения демонтажного блока: нажмите кнопку TOOL2, затем по аналогии с монтажным блоком.Время до отключения блока термофена можно изменять в диапазоне от 0 до 999 секунд. Для этого нажмите кнопку TOOL3, затем по аналогии с монтажным блоком. Значение “—” означает, что блок термофена не будет отключаться автоматически, а значения в диапазоне “001~999” – что блок термофена отключится через указанное время простоя. Наверх

Документация

ASE-4313 паспорт изделия

Указания по применению этого продукта также можно найти на закладке "Применение".

Назад в раздел

Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления. Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.

Мы используем файлы ‘cookie’, чтобы обеспечить максимальное удобство пользователям.

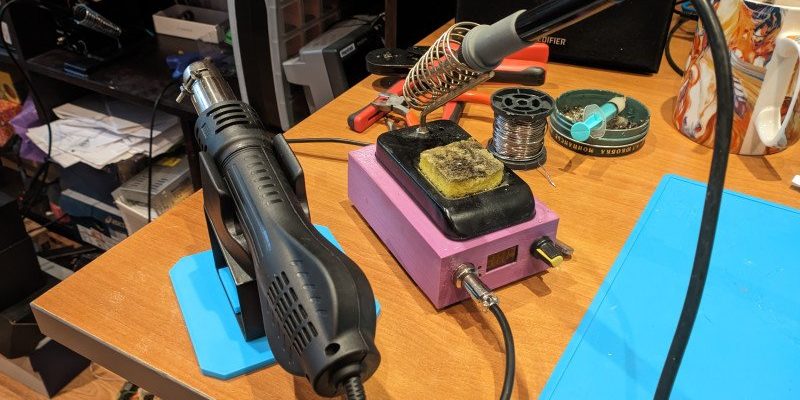

Паяльная станция с паяльником от "Термит" и китайским феном

Здравствуйте! Попался как-то мне в руки паяльник от паяльной станции "Термит 340". Сама станция давно приказала долго жить, ибо имела питание 36 вольт и вилку, похожую на обычную сетевую. Естественно, рано или поздно нашлись "мудрые" люди и воткнули ее в сеть 220. Станция сгорела, но паяльник выжил. Долго валялся по углам, пока не понадобился прибор с регулируемой температурой жала. Была необходимость смонтировать на плате много-много микросхем в корпусе smd, а они, как известно, не очень любят толстые и горячие паяльники. В ютубе подсмотрел, что такие детали наловчились паять и выпаивать с помощью фена, но его у меня тоже не было. Китайская паяльная станция с феном и паяльником в комплекте стоила не сказать чтоб дорого, но моя внутренняя жаба при виде цены резко воспротивилась, поэтому был выбран компромиссный вариант: фен куплен на алиэкспресс, все остальное надергано со старых плат. В результате получилось вот так:

Корпус взят от старого видеоплеера самсунг, насадки на фен приходят вместе с ним, паяльник на фото виден не до конца, но он есть и работает). Схема устройства приведена ниже:

Несмотря на кажущуюся сложность, сделано все достаточно дубово, для достижения максимального результата с минимальными затратами. Все детали достаточно распространены. Исключение составляет разве только контроллер PCF4374 для связи дисплея и контроллера по I2C. Сделано это для сокращения задействованных портов микроконтроллера ATMega 8, примененного в проекте. В качестве драйверов MOSFET применены микросхемы NE555, разделенные от цепей контроллера через опторазвязку. Управление осуществляется двумя энкодерами с выключателем. Нажатие на энкодер включает паяльник/фен, повторное нажатие выключает. Поворотами энкодеров устанавливается температура исполнительных механизмов. Достижение заданной температуры сигнализирует соответствующий светодиод. Когда он погас — паяльник/фен греется, загорелся — можно работать.Режимы работы отображаются на двухстрочном дисплее.

Обороты вентилятора фена регулируются переменным сопротивлением, тут уже по ощущениям. Для кратковременного отключения фена можно использовать встроенный в него геркон, если поднести к нему магнит, фен выключится.Первый вариант паяльной станции был сделан на atmega16 и драйверов с опторазвязкой не имел. Управление мосфетами осуществлялось напрямую с портов микроконтроллера, в результате имело место постоянное зависание оного из-за больших наводок в цепях питания. Развязка цепей диодами тоже не сильно помогла, поэтому был сделан вариант 2, испытан и признан годным. С его помощью было выпаяно необходимое количество smd микросхем, освоен метод пайки с помощью паяльной пасты — в общем, схема рабочая.О деталях: трансформатор питания был взят готовый, от старого радиоприемника, лишние обмотки смотаны. Можно намотать самим, сердечник должен быть не менее 60 Вт. Можно меньше, но паяльник будет греться долго. Мосфеты любые с n-каналом, ток стока для паяльника не менее 2А, радиаторы обязательно.С паяльника станции «Термит 340» выходит 5 проводов, нам необходимы только 4 определить где какие несложно: достаточно не сильно нагреть паяльник и замерить напряжение между концам. Где вольтметр покажет напряжение — там термопара. Более толстые твердые концы — нагревательный элемент, пятый провод — это диод холодного спая, он предусмотрен в схеме, поэтому его можно просто обрезать.Устройство собрано на трех платах. Сделано все достаточно криво, поэтому фото внутреннего содержания и печатные платы не привожу. Тем более, что можно сделать все на одной. В архиве ниже есть проект kiCad, если будет желание, развести плату в нем не сложно.Настройка станции состоит в установке нуля подстроечными резисторами RV5 и RV6, и установке диапазона измерений термопар, для чего паяльник и фен по очереди нужно нагреть (не подавая при этом 48 вольт и 220 вольт на симистор!) до известной температуры и подстроечными резисторами RV3 , RV4 соответственно выставить ее на дисплее. Резистор RV1 перед включением питания 48 вольт поставить в среднее положение и после включения выставить напряжение на выводе 1 микросхемы U8 с помощью этого резистора 24 вольта.Прошивка выложена в архиве ниже, фьюзы: LOW — 0xCD, HIGH — 0xD9.

Файлы: проект в Kicad (схема без разводки)Проект на cvavr (с прошивкой)

Все вопросы в Форум.

Как вам эта статья?Заработало ли это устройство у вас?
