Пайка: Как начать самостоятельно паять

В сервисах электронщики за пустяковую работу порой берут немалые деньги. Если есть время и желание, купите паяльник, научитесь им пользоваться, и во многих случаях сможете обходиться без услуг профессионалов.

Что понадобится для пайки?

Паяльник

Как основной инструмент при работе с микросхемами и мелкими металлическими деталями используют паяльник. При его выборе прежде всего обращают внимание на мощность.

Основные разновидности электрических паяльников.

В обоих можно использовать жала разной геометрии.

Припой

В виде легкоплавкой проволоки. Его используют в качестве посредника при спаивании деталей.

Флюс

Флюс участвует в подготовке поверхности проводов к пайке. С его помощью растворяют пленку окислившегося металла, жировые и прочие загрязнения. Состав флюса подбирают в зависимости от материалов, подлежащих спаиванию. Типичный пример флюса — канифоль, которая оптимально подходит для меди. Бывает твердая, жидкая и гелеобразная.

Читайте также:  Как соединить пластиковые трубы без пайки 4 способами

Оплетка для выпайки

Если требуется убрать лишний припой — можно воспользоваться оплеткой, которая состоит из тонких медных проводков, сплетенных в ленту и покрытых флюсом.

Основные принципы и правила

Пайка — это процесс соединения металлов, которые находятся в твердом состоянии. Технология подразумевает использование припоев. В процессе пайки они становятся жидкими и заполняют зазоры между деталями. Когда тепловое воздействие завершается, припой переходит в твердое состояние, образуя достаточно прочный шов за счет диффузии. Таким образом, для пайки нужен нагрев.

Простые советы, как научиться паять

Начать, пожалуй, стоит с техники безопасности.

# Работа с паяльником: Полезные советы

При работе с мелочевкой при необходимости используйте третью руку. Это приспособление помогает удерживать детали неподвижными в момент пайки, дает возможность избежать неприятных ощущений от горячих проводов. Чтобы не обжечься, также используйте пинцет.

## После пайки

После пайки с активированными флюсами промойте плату, чтобы остатки кислоты не повредили контакты со временем. Для этого используют растворители, мыльные растворы, спирты в чистом виде и смешанные с бензином.

## Практика с проводами

Если купили паяльник и не знаете, как им пользоваться, то после изучения теории желательно попрактиковаться с проводами. Возьмите пару метров тонкого одножильного провода, снимите с него изоляцию, порежьте на куски примерно по 10 см. Пропаяйте все стыки.

# Выбираем гравер: Как выбрать гравер: 3 ключевых фактора

## Подготовка деталей и инструмента

Для начала уделите внимание деталям, которые собираетесь паять.

### Подготовка паяльника

Если паяльник новый — смело подключайте к электричеству.

Старый паяльник не спешите включать в розетку. Если образовались наслоения на жале за время предыдущей работы, их нужно убрать.

Наконечник, покрытый на заводе лужением, нельзя очищать напильником. Используйте соду для холодной чистки.

Чистый паяльник необходимо подвергнуть лужению.

## Как правильно паять провода

### Пайка многожильных проводов

Для пайки медных проводов кислотные флюсы не нужны, можно воспользоваться твердой канифолью.

### Пайка одножильных проводов

Также следует удалять изоляцию с проводов в местах пайки и фиксировать термоусадку.

Соединяем пластик без паяльника: Как соединить пластиковые трубы без пайки 4 способами

Пайка одножильных проводов и смешанный вариант

Теперь несколько слов о том, как правильно паять одножильные провода. В этом случае лучше выбрать вариант с залуживанием, поскольку прогреть моножилу сложнее.

Если нужно соединить моножилу с многожильным проводом, технология следующая:

Домашним умельцам на заметку: Как выбрать набор инструментов для дома: 4 базовых предмета

Как паять микросхему

В качестве примера — технология выпаивания и впаивания процессора:

Как паять 8-ножечные микросхемы и еще более мелкие детали? Принцип пайки тот же.

Сравнение двух инструментов: Чем перфоратор отличается от дрели: сравнение по 4 показателям

Проблемы и ошибки при пайке

В заключение несколько слов о паяльных станциях. В относительно простенький набор входит паяльник, работающий от 24 В, а также подставка, губка и модуль, регулирующий температуру. Преимущество низкотемпературного инструмента в безопасности: в случае пробоя прибора на 220 В легко сжечь микросхему при пайке. Контрольно-управляющий модуль дает возможность выставлять и поддерживать температуру пайки. Дорогая станция может включать фен и другие источники теплового излучения, вакуумный пинцет, оловоотсос для сбора лишнего припоя. Могут быть также другие полезности.

Выбираем шуруповерт: Как выбрать аккумуляторный шуруповерт: 6 советов и рейтинг из 5 крутых моделей

<iframe src=https://www.youtube.com/embed/0RXxbN3fEPs></iframe>

Паяльник заслуженно называют популярным инструментом, который используют люди, занимающиеся ремонтом и сборкой электронной техники. Даже у тех, кто ещё не обзавёлся современным измерительным оборудованием, этот прибор, доставшийся от отца или деда, 100% будет. Но даже если у вас его нет, то вы определённо его видели. Но даже если не видели, то однозначно слышали об этом нехитром, но незаменимом устройстве.

Современный электропаяльник имеет несложную конструкцию, которая в период товарного дефицита Советского Союза повторялась радиолюбителями в кустарных условиях по многочисленным рекомендациям, публикуемым в журналах Радио и других. Сейчас необходимости самостоятельного изготовления электроинструмента нет. Но в условиях развитого рынка и множества предложений становится трудно разобраться в разнообразии типов.

В этом материале кратко познакомим вас, драгоценный читатель, с историей развития паяльников и расскажем обо всех видах, применяемых в нынешнее время.

Время чтения: 28 минут

Паяльник? Это очень просто!

В разделе будет рассказано обо всех изобретённых инструментах этой группы. Все, даже ранние версии, ещё применяют. Конечно, применение архаичных приборов снизилось, ввиду их замещений новыми видами, тем не менее, совсем их практическое употребление не закончилось.

Паяльные лампы и газовые горелки

Паяльная лампа является самым древним приспособлением; патент был получен в далёком 1881 году шведским изобретателем Карлом Рикардом Нюбергом. С с тех пор конструкция паяльных ламп практически не изменилась.

Современное изделие почти неотличимо от того, что было изготовлено 100 лет назад.

В основе резервуар с жидким топливом (спирт, бензин, керосин), насос, создающий избыточное давление в ёмкости для подачи горючего в горелку и, собственно, горелка, в которой топливо испаряется и сгорает. Пламя горелки непосредственно используется для нагрева спаиваемых деталей и расплавления припоя, подаваемого в зону пайки.

Для пайки электротехнической аппаратуры лампы они практически не применялись, но находили и находят применение для операций с крупногабаритными и теплоёмкими элементами из листовой меди (радиаторами и теплообменниками, трубопроводами, разными резервуарами и баками) и некоторыми деталями из стали.

Газовые паяльные лампы безопаснее использовать внутри помещений. При работах на открытом воздухе их рекомендуется заменить более безопасной газовой лампой-горелкой на сжиженной пропан-бутановой смеси или электрическим техническим феном.

Паяльники косвенного нагрева

Паяльники косвенного нагрева получают тепло извне. До 60-х годов прошлого века они были основными инструментами для пайки металлических деталей и электронных компонентов радиоаппаратуры. Конструктивно представляют собой медное жало, снабжённое держателем и деревянной ручкой.

Паяльные лампы и газовые горелки являются древними и проверенными инструментами для пайки, обладающими своим неповторимым стилем и уникальными характеристиками. Независимо от выбора инструмента, главное помнить о мере предосторожности и правильной технике пайки.

Они изготавливались из меди и имели разную форму с габаритами жала: к примеру, заострённое применялась для пайки электронных компонентов, плоское — для корпусных изделий, экранов и других элементов из листового материала.

Вместе с ними применяли припой в виде прутка, в качестве флюса для пайки радиоаппаратуры использовалась всем знакомая сосновая канифоль; листовые материалы паяли с помощью хлористого цинка в качестве флюса.

Приспособления применяются при изготовлении и восстановлении медных радиаторов и теплообменников, а также при пайке частей электротехнических изделий из теплоёмких массивных деталей из меди (оконцовки обмоток крупногабаритных трансформаторов, электродвигателей, генераторов, а также силовых токопроводных шин). Ввиду узкой специфики найти их в продаже непросто.

Газовые паяльники

Это современные устройства, появившиеся в широком доступе относительно недавно. В их основе ёмкость со сжиженным пропаном или пропан-бутановой смесью, запорный клапан, регулятор температуры и закрытая камера сгорания, снабжённая паяльным жалом. Заправляются они так же, как и бытовые газовые зажигалки.

Популярный газовый паяльник MT-100

Они имеют одно преимущество перед электрическими — работают автономно. Поэтому их основной сферой применения стал электромонтаж в условиях, не позволяющих применить электропаяльники. Например, монтаж охранно-пожарных сигнализаций в удалении от строений, устройство и ремонт слаботочных сигнальных линий на столбах и прочих возвышениях, проводников, кабелей и электронной аппаратуры в «полевых условиях», на обесточенных объектах, выездное восстановление автомобильной проводки и электронных блоков и так далее. При пайке на дому и в условиях профессиональной мастерской или производственной линии применение паяльников на газе нецелесообразно и нежелательно, ввиду отсутствия контроля температуры жала, перегрева или недостаточного нагрева, которые влияют на качество и долговечность паяного соединения.

Электрические паяльники

Это простейший вариант электропаяльника. Состоит из электронагревательного элемента, медного жала и корпуса с деревянной или пластиковой ручкой. Мощность от 10 до 300 ватт, а иногда и более. Но пайка электропаяльником мощностью более 200 ватт сопряжена с рядом трудностей, одна из которых это крупные габариты, вес и низкая эргономика такого прибора. В ситуациях, когда требуется повышенная тепловая мощность, рассматривают модели косвенного нагрева.

Питание, как правило, от сети 220-240В, но выпускаются модели для работы от напряжения 36 вольт, применяемые в помещениях с высоким риском поражения человека электротоком (неотапливаемые сырые производственные помещения, гаражи и т. п.), а также при повышенных требованиях к общей электробезопасности (электромонтажные цеха, медицинские учреждения). Они не имеют терморегулировки и нагреваются до температуры, значительно превышающей необходимую. Это приводит к быстрому окислению и обгоранию жала, растворению меди в припое и образованию раковин в жале, усложняющих пайку, а также кипению, а не просто расплавлению припоя, а в итоге — к неудовлетворительному качеству соединений. Ввиду невысокой стоимости нерегулируемые модели применяются всюду как для электромонтажных, так и для нестандартных задач: устранение трещин в изделиях из пластиков и т. п. Ввиду наличия моделей с мощностью нагревателя 100 и более ватт эти приборы применяются для пайки изделий с высокой теплоёмкостью: медные провода большого диаметра, трубки, листовая медь, латунь, оцинкованная сталь и тому подобные.

Простой и надёжный, как автомат Калашникова, нерегулируемый паяльник Jinkong WL50 мощностью 50 ватт

Импульсные

Простой нерегулируемый паяльник имеет ряд недостатков, один из них — относительно большое время нагрева жала, что критично, особенно если нужно припаять всего одну деталь. Для устранения недостатка был разработан импульсный паяльник. Его наименование отражает две особенности электроприбора: во-первых, кратковременный режим нагрева, а во-вторых, питание от импульсного блока питания.

В нём роль жала и одновременно нагревателя выполняет отрезок толстой медной проволоки. Но существуют модели и с закрытым нагревательным элементом и классическим жалом. Питание реализовано от компактного импульсного БП, расположенного внутри корпуса. Разогревается он до высокой температуры практически мгновенно, что позволяет подавать питание непосредственно в момент пайки, а также мгновенно остывает, что повышает безопасность эксплуатации, снижает расход электроэнергии.

Экономичный и эргономичный MATE MT-SG180

Существует упрощённая конструкция, которая импульсной является лишь «наполовину». Отличие заключается в том, что питается она не от импульсного блока питания с мини-трансформатором, а от обычного сетевого понижающего трансформатора, который несколько увеличивает габариты и вес прибора.

Существуют экзотические решения, использующие углеродные (графитовые) или полупроводниковые нагревательные элементы. Такие приборы имеют узкую применимость и относительную редкость.

Импульсный аккумуляторный паяльник ColdHeat, имеющий углеродный нагреватель-жало

Основное применение таких категорий паяльников — это разовая пайка, для которой требуется быстрая готовность прибора. Примером служит авторемонт, затрагивающий электропроводку авто и его электрооборудование. Для монтажа электронных компонентов и ремонта радиоаппаратуры они, как правило, не применяются, ввиду низкой эргономики и наличия на жале потенциала высокой частоты.

Регулируемые

Он отличается от обыкновенного нерегулируемого встроенным регулятором температуры, позволяющим выставить нужный терморежим и обеспечить тем самым отсутствие нежелательных эффектов, присущих предыдущим типам приборов. Как правило, терморегулятор выполнен по простой схеме тиристорного регулятора мощности, не имеет обратной связи и не способен поддерживать температуру с высокой точностью. Но имеются в продаже модели с электронным регулятором с дисплеем, позволяющим установить температуру с точностью до градуса. Регулируемый паяльник имеет стандартную классическую конструкцию и пригоден для практически всех видов работ. Большинство моделей имеют сменные жала, разнообразная форма которых позволит использовать их как для пайки крупных компонентов и проводников, так и для монтажа SMD-компонентов.

Популярный регулируемый паяльник T60, мощностью 60 ватт

Паяльная станция

Это наиболее распространенный тип оборудования, рекомендуемый как новичкам, так и используемый профессионалами. В ней есть контроллер температуры в виде отдельного блока, который с высокой точностью поддерживает температурную стабильность, благодаря обратной связи, реализованной через термодатчик, расположенный в жале. Станции поддерживают подключение другого паяльника к контроллеру, а также имеют стандартизованные сменные жала, которые выпускаются во множестве типоразмеров. Возможность их смены позволяет паять как крупные компоненты и проводники, так и выполнять монтаж SMD-компонентов. Питание организовано напряжением 12-24 вольта через понижающий трансформатор, что даёт дополнительную электробезопасность. Подставка и сменные жала, как правило, идут в комплекте со станцией.

Отличная со всех сторон паяльная станция YIHUA 936

С питанием от USB-порта

Это одни из современнейших инструментов. Конструктивно схожи с регулируемыми моделями, но имеют низковольтный нагреватель. Особенность USB-паяльников, как ясно из названия — возможность получения питания не из сети, а от USB-разъёма. Источником энергии выступает зарядное устройство от мобильной техники или, как правило, внешний портативный аккумулятор (powerbank). При такой схеме организации электропитания гарантируется полная автономность инструмента и применение его в любых условиях вне зависимости от удаления от «цивилизации». Для питания требуется ЗУ или портативная АКБ с поддержкой быстрой зарядки QC2.0 и выше, так как выходные характеристики стандартного порта USB крайне ограничены (не более 10 ватт, что на практике достаточно не для всех видов пайки). Также для подключения USB-инструмента к источнику электроэнергии требуется качественный кабель, потери энергии на котором будут минимальны.

Ультрапопулярный паяльник TS100

USB-паяльники сконфигурированы с быстросменными жалами-нагревателями, чтобы использовать ту форму жала и мощность нагревателя, которая требуется для конкретных типов работ.

Они оборудованы цифровым микроконтроллерным управлением с функцией программирования рабочих режимов, хранения температурных профилей и т. д. Многие современные устройства поддерживают обновление микропрограммы («прошивку»), чтобы устранить сбои, вызванные ошибками в программном обеспечении.

USB-модели ещё называют микропаяльниками, определяя область их применения, конкретно — тонкие манипуляции с радиокомпонентами поверхностного монтажа и некрупными навесными элементами. Применяют их и при ремонте разной электротехники: компьютеров, ноутбуков, смартфонов, игровых консолей. Ограничение мощности электропитания от USB-разъема с поддержкой QC3.0 или выше порядка 20 ватт. При использовании увеличенных сменных жал многие USB-микропаяльники способны запитываться от внешнего БП повышенной мощности.

Аккумуляторные

Здесь будет рассмотрен нестандартный тип инструментов для пайки — с питанием от аккумуляторов и батареек. В статье упоминался прибор ColdHeat, имеющий углеродный нагреватель и автономное питание от четырёх никель-марганцевых элементов (Ni-Mn). Он появился около 20 лет назад и уже тогда технологии позволяли применять АКБ для питания такого относительно мощного потребителя. Сейчас в конструкции используют литий-ионные аккумуляторы (Li-ion).

Аккумуляторный паяльник с поворотным жалом

Принципиально они ничем не отличаются от электропаяльников других типов, но не конструктивно: имеют жало с возможностью поворота, быстросменные аккумуляторы, применяющиеся в других видах электроинструмента одного и того же производителя. Например, для питания аккумуляторного шуруповёрта, гравера, лобзика и т. д.

Аккумуляторный паяльник с установленным стандартным аккумулятором

Такие инструменты больше выбирают профессионалы. Применяют их при взаимодействии с разным промышленным оборудованием: системами видеонаблюдения, сигнализации, отопления, кондиционирования, станками и т. д. Ещё в авторемонте и при работе со спецтехникой. Ввиду узкой специализации и высокой стоимости их применение в стационарных условиях, а тем более в домашних, нецелесообразно.

Помимо аккумуляторных, существуют модификации, работающие на батарейках.

Паяльник с питанием от трёх батареек типа AA

Их мощность мала (порядка 5-6 ватт), а время автономной работы непродолжительное. Применение ограничено разовыми любительскими операциями (мелкий ремонт бытовой техники и т. п.). Стоимость комплекта щелочных батареек для него почти равна цене нерегулируемого паяльника.

Научно-технический прогресс не застыл на месте. За много лет паяльники выросли из примитивных инструментов, которыми ремонтировали самовары, до новейших версий с микроконтроллерным управлением и функцией обновления ПО, для точных операций при восстановлении и сборке электротехники. Появление новой технической базы, такой как компоненты поверхностного монтажа, потребовало разработки новых типов паяльного инструмента. Уверены, развитие микроэлектроники и далее поможет в деле совершенствования паяльников, создания инновационных моделей.

Эта статья имела цель кратко познакомить вас с эволюцией конструкции и дать обзор всех типов паяльников, которыми паяют и сегодня.

История пайки связана с развитием металлургии и потребностью в соединении металлических деталей для создания различных изделий. Первые методы пайки появилась ещё в древнем Египте и Месопотамии, однако лишь в 18-19 веках, с промышленной революцией и увеличением производства, стало важно разработать более эффективные методы соединения металлов.

С развитием электроники в 20 веке выросла потребность в точных и надёжных соединениях компонентов на электронных платах. Сейчас технологии пайки постоянно развиваются. Внедрены безсвинцовые припои, автоматизация процесса, применяются поверхностно-монтируемые компоненты. Всё это требует качественного профессионального инструмента и вспомогательных аксессуаров.

Технический консультант, специалист по электромонтажным, ремонтным и наладочным работам, кандидат наук

Пайка — это процесс соединения металлических поверхностей, пользуясь специальным сплавом – припоем. Она широко применяется в различных областях, включая электронику, электротехнику, металлообработку, а также в других областях, где требуется создание прочных и стабильных металлических соединений. Процесс пайки обычно включает в себя:

В зависимости от типа спаиваемых материалов, применяемых методов и технологий необходимо правильно подобрать набор аксессуаров, оборудования и инструментов для пайки. Выбор также зависит от навыков умения паять.

Далее мы рассмотрим список всего, что может пригодиться для паяльных работ.

Паяльное оборудование

Электропаяльник Baku BA-462

Классический паяльник без каких-либо излишеств – идеальный инструмент для большинства работ, где перегрев материала не оказывает большого влияния на качество соединения: соединение и лужение проводов, разъёмов, а также других изделий.

Цифровой паяльник

Цифровой паяльник FNIRSI HS01

Паяльник с цифровым контролем температуры обычно используется для паяния чувствительных электронных компонентов, поскольку можно установить точную температуру паяльного жала. FNIRSI HS01 обеспечивает высокую скорость нагрева (до 8 секунд), точность её поддержания (2%), имеет высокую мощность (65 Вт), а также температуру до 420 градусов. У устройства есть спящий режим, имеется цифровой дисплей, а также шесть сменяемых жал разной формы.

Станция для пайки

Станция AIFEN A9

Паяльная станция – профессиональный инструмент для выполнения точных операций. Станция оснащена LED дисплеем, ПИД-регулятором и памятью на несколько режимов. Есть функция калибровки температуры. Корпус станции совмещён с держателем и латунной и приспособлениями для очистки жала.

Электропаяльник с подачей

Электропаяльник DELIXI DWGR-3286

Профессиональный электропаяльник с автоматической подачей олова предназначен для массовой паяльных работ. Устройство имеет барабан для установки проволочного припоя. Для его подачи к жалу используется встроенный шаговый двигатель.

Термовоздушная паяльная станция

Термопаяльник Quick 857DW+

Термовоздушные станции применяют для монтажа и демонтажа SMD компонентов: резисторов, конденсаторов, светодиодов и интегральных микросхем. Нагрев горячим воздухом позволяет равномерно распределить температуру как по самому электронному компоненту, так и по печатной плате, что снижает их температурные деформации. Quick 857DW+ оснащён встроенным микроконтроллером, имеет плавную регулировку температуры и скорости потока воздуха.

Лучшие инструменты для пайки

Припои – основной расходный материал для пайки. Они различаются химическим составом, влияющим на температуру плавления и тип спаиваемых материалов, а также агрегатным состоянием. Проволочные сплавы также различаются диаметром.

Проволочный припой

ПОС-61 – низкотемпературный сплав из олова и свинца в процентном содержании 61% и 31%. Сплав предназначен для большинства паяльных операций, изготовлен в соответствии с ГОСТ и имеет температуру плавления в 230 градусов.

Паяльная паста

Паста KELLYSHUN GY618B

Паяльные пасты используются при сборке печатных плат и пайки электронных компонентов SMD, BGA и других. Они состоят из мельчайших шариков припоя, смешанных с флюсом. Пасты фасуют в банки и шприцы. Их наносят только на контактные площадки платы. Большие ёмкости используют при нанесении через трафарет, шприцы – для точного ручного нанесения.

Безгалогеновый флюс

Флюс MECHANIC X9

Классический канифольный флюс из смолы красной сосны. Он подходит для большинства паяльных операций благодаря эффективному удалению окислов. Благодаря высоким диэлектрическим свойствам, флюс не требует обязательной смывки.

Флюс-карандаш

Флюс-карандаш YORK 951

В карандашах применяют капсулы с жидким флюсом, который просачивается через пористый наконечник. Таким устройством удобно наносить флюс только на те места, где он необходим, не затрагивая соседние области. Карандаш – компактен, эффективно снимает окислы, не оставляя никаких следов.

Паяльные жала

Жала серии 900M-T-*

Жала – расходный материал для пайки. Они имеют защитное покрытие, которое при длительном использовании и чистке постепенно изнашивается и стирается. Также жало можно повредить при сильном его перегреве. Жала имеют различные формы наконечников, это позволяет выполнять пайку контактов различной формы и размеров.

Медная оплётка

Медная оплётка или коса изготовлена из тонких проволок, сплетённых вместе. Её используют для снятия остатков припоя. Для этого косу прикладывают к очищаемому месту и прогревают паяльником. В зависимости от площади очищаемых контактов подбирают оплётку нужной ширины.

Оловоотсос

Оловоотсосы применяют для удаления олова с контактных площадок и соединений. Перед использованием устройства паянное соединение нужно нагреть до температуры плавления. Подпружиненный механический поршень с большой силой всасывает расплав, забрасывая его в специальную ёмкость.

Паяльная ванна

Паяльные ванны используют для массового лужения проводов, клемм, контактов радиодеталей. Предварительно в ванне расплавляют достаточное количество олова, а затем покрыв контакты флюсом, окунают в расплав.

Цифровая ультразвуковая ванна

Ультразвуковая ванна GRANBO GT0304

Ультразвуковые ванны используются для удаления загрязнений и остатков флюса с печатных плат. Очистку выполняют в дистиллированной воде или специальных моющих растворах, в которых под действием ультразвуковых волн создаётся кавитационный эффект. Ультразвуковая мойка – особенно эффективна для очистки труднодоступных мест. Она бережна по отношению ко всем элементам платы. Ванны производятся различных размеров и мощности. Это позволяет подобрать необходимое устройство под выполнение конкретных задач.

Лучшие аксессуары для пайки

Преднагреватель BYA BY1515

При использовании термофенов и паяльников возникает проблема перегрева материалов. Перегрев приводит к повреждению материалов. Кроме того, резкое повышение температуры приведёт к тепловому удару. Чтобы этого избежать, используют подогреватели. Их основная цель — постепенное повышение температуры платы и электронных компонентов.

Коврик силиконовый

Силиконовые термостойкие коврики защищают стол и другие легковоспламеняющиеся материалы во время пайки. Они не скользят и выдерживает температуру до 1250 градусов Цельсия. Коврики имеют разные цвета и размеры, оснащаются магнитами, отсеками для складирования мелких деталей, а также инструмента.

Держатель «третья рука»

Держатель «третья рука»

Держатель – отличное приспособление для пайки мелких деталей. Они помогают удерживать спаиваемые элементы, что позволяет создавать прецизионные соединения. Они могут иметь несколько удерживающих элементов («крокодилов»), а также оснащаться лупой, диапазон увеличения которой, в зависимости от модели, может составлять от 2 до 10 крат. Подобные устройства оснащаются массивным основанием для хорошей устойчивости, а также ёмкость под хранение олова или деталей.

Дымоуловитель

Поглотитель дыма CMW SN-988

Пары, выделяющиеся во время пайки, могут быть очень токсичными. Особенно если используется припой на основе свинца. Эти пары могут нанести необратимый вред здоровью, и чтобы защитить себя от них, используют поглотители дыма.

Они оснащены вентилятором, который всасывает дым, а также фильтрующим элементом, который улавливает вредные вещества. Дымоуловители могут быть разного размера от компактных настольных моделей до промышленных, размещаемых на полу или стене.

Лента медная самоклеящаяся и полиимидный скотч

Медный скотч 12мм*50м и полиимидный скотч SXW15-30

Медные ленты используются для соединения металлических деталей, а также восстановления контактов и дорожек. Они обладают высокой термостойкостью и экранирующим эффектом, поэтому их часто используют для защиты компонентов.

Пинцеты антистатические

Пинцеты антистатические (6 шт. в комплекте) для BGA

Пинцет – незаменимый инструмент для пайки радиодеталей. При работе с мелкими деталями, тонкими проводами, а также нагретыми микроэлементами пинцеты позволяют не обжечься, а также защитить компоненты от статического электричества.

Измеритель температуры жала для паяльника

Измеритель температуры жала паяльника (калибровочный термометр) HAKKO 191

Контроль температуры паяльника важен при пайке микроэлектроники, где незначительный перегрев может привести к повреждению полупроводниковых элементов, а также снижению качества паянных соединений. Калибровка температуры жала паяльника необходима перед первым его применением. Также её нужно проводить с определённой периодичностью, особенно после капитального ремонта.

Подставка под паяльник

Подставка для паяльника GJ ST-95

Подставка для пайки используется для безопасного хранения паяльных инструментов, когда они не используются. Это позволяет держать горячий паяльник подальше от рабочего места, пока он не используется. Это значительно облегчает работу и повышает безопасность.

Выбор паяльных инструментов зависит от ваших навыков пайки и типа спаиваемых материалов. Паяльник сослужит хорошую службу новичку. Однако по мере того как развивается точность, придётся перейти на паяльную станцию.

Помимо того, не нужно приобретать все инструменты. Например, лупа понадобится только при работе с микроэлектронными компонентами или другими материалами очень маленьких размеров. Тем не менее, чтобы обеспечить безопасную работу, нужно использовать защитные аксессуары: пинцеты, держатель, дымоуловитель и другие.

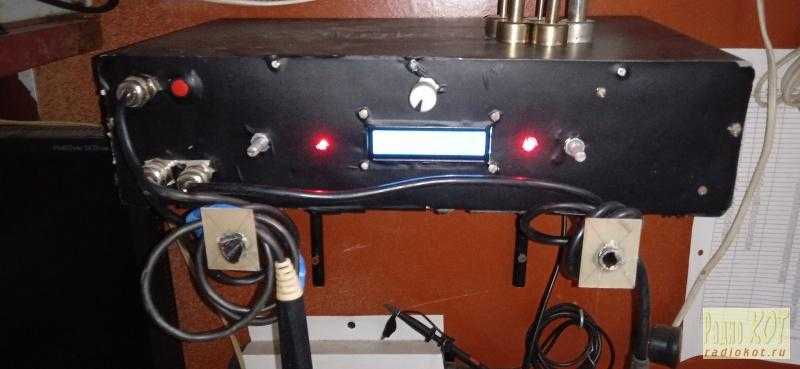

Паяльная станция с паяльником от "Термит" и китайским феном

Здравствуйте! Попался как-то мне в руки паяльник от паяльной станции "Термит 340". Сама станция давно приказала долго жить, ибо имела питание 36 вольт и вилку, похожую на обычную сетевую. Естественно, рано или поздно нашлись "мудрые" люди и воткнули ее в сеть 220. Станция сгорела, но паяльник выжил. Долго валялся по углам, пока не понадобился прибор с регулируемой температурой жала. Была необходимость смонтировать на плате много-много микросхем в корпусе smd, а они, как известно, не очень любят толстые и горячие паяльники. В ютубе подсмотрел, что такие детали наловчились паять и выпаивать с помощью фена, но его у меня тоже не было. Китайская паяльная станция с феном и паяльником в комплекте стоила не сказать чтоб дорого, но моя внутренняя жаба при виде цены резко воспротивилась, поэтому был выбран компромиссный вариант: фен куплен на алиэкспресс, все остальное надергано со старых плат. В результате получилось вот так:

Паяльная станция с паяльником от термит и китайским феном

Корпус взят от старого видеоплеера самсунг, насадки на фен приходят вместе с ним, паяльник на фото виден не до конца, но он есть и работает). Схема устройства приведена ниже:

Паяльная станция с паяльником от термит и китайским феном

Несмотря на кажущуюся сложность, сделано все достаточно дубово, для достижения максимального результата с минимальными затратами. Все детали достаточно распространены. Исключение составляет разве только контроллер PCF4374 для связи дисплея и контроллера по I2C. Сделано это для сокращения задействованных портов микроконтроллера ATMega 8, примененного в проекте. В качестве драйверов MOSFET применены микросхемы NE555, разделенные от цепей контроллера через опторазвязку. Управление осуществляется двумя энкодерами с выключателем. Нажатие на энкодер включает паяльник/фен, повторное нажатие выключает. Поворотами энкодеров устанавливается температура исполнительных механизмов. Достижение заданной температуры сигнализирует соответствующий светодиод. Когда он погас — паяльник/фен греется, загорелся — можно работать.Режимы работы отображаются на двухстрочном дисплее.

Паяльная станция с паяльником от термит и китайским феном

Обороты вентилятора фена регулируются переменным сопротивлением, тут уже по ощущениям. Для кратковременного отключения фена можно использовать встроенный в него геркон, если поднести к нему магнит, фен выключится.Первый вариант паяльной станции был сделан на atmega16 и драйверов с опторазвязкой не имел. Управление мосфетами осуществлялось напрямую с портов микроконтроллера, в результате имело место постоянное зависание оного из-за больших наводок в цепях питания. Развязка цепей диодами тоже не сильно помогла, поэтому был сделан вариант 2, испытан и признан годным. С его помощью было выпаяно необходимое количество smd микросхем, освоен метод пайки с помощью паяльной пасты — в общем, схема рабочая.О деталях: трансформатор питания был взят готовый, от старого радиоприемника, лишние обмотки смотаны. Можно намотать самим, сердечник должен быть не менее 60 Вт. Можно меньше, но паяльник будет греться долго. Мосфеты любые с n-каналом, ток стока для паяльника не менее 2А, радиаторы обязательно.С паяльника станции «Термит 340» выходит 5 проводов, нам необходимы только 4 определить где какие несложно: достаточно не сильно нагреть паяльник и замерить напряжение между концам. Где вольтметр покажет напряжение — там термопара. Более толстые твердые концы — нагревательный элемент, пятый провод — это диод холодного спая, он предусмотрен в схеме, поэтому его можно просто обрезать.Устройство собрано на трех платах. Сделано все достаточно криво, поэтому фото внутреннего содержания и печатные платы не привожу. Тем более, что можно сделать все на одной. В архиве ниже есть проект kiCad, если будет желание, развести плату в нем не сложно.Настройка станции состоит в установке нуля подстроечными резисторами RV5 и RV6, и установке диапазона измерений термопар, для чего паяльник и фен по очереди нужно нагреть (не подавая при этом 48 вольт и 220 вольт на симистор!) до известной температуры и подстроечными резисторами RV3 , RV4 соответственно выставить ее на дисплее. Резистор RV1 перед включением питания 48 вольт поставить в среднее положение и после включения выставить напряжение на выводе 1 микросхемы U8 с помощью этого резистора 24 вольта.Прошивка выложена в архиве ниже, фьюзы: LOW — 0xCD, HIGH — 0xD9.

Файлы: проект в Kicad (схема без разводки)Проект на cvavr (с прошивкой)

Все вопросы в Форум.

Как вам эта статья?Заработало ли это устройство у вас?

Даже в век высоких технологий и сложных электронных устройств нельзя обойтись без простых, но полезных в каждой домашней мастерской инструментов. Например, без паяльника — мы расскажем, как выбрать хорошую модель и познакомим с нюансами оснащения.

Электрический паяльник — незаменимая вещь в современном быту. Вообще, он нужен для пайки деталей в электронике и лужения проводов, но у пользователей с «прямыми руками» и смекалкой спектр задач паяльника может быть намного шире. Например, с его помощью можно резать пластик и делать в нем аккуратные отверстия. Главное — не обжечься. Причем не только в прямом, но и в переносном смысле.

В последнее время на рынке появилось достаточно много новых моделей, среди которых даже есть «цифровые» паяльники, а также различные станции. Как из такого обилия выбрать инструмент, подходящий под конкретные задачи? Давайте разбираться вместе.

Для чего нужен паяльник

Основная задача радиотехнического паяльника (не путать с бытовым для сварки пластиковых труб) заключается в соединении медных (иногда алюминиевых) деталей посредством легкоплавких материалов — олова, свинца и припоя. С его помощью можно впаивать и выпаивать радиодетали, а также лудить провода и еще много чего полезного.

Чем мощнее паяльник, тем больше возможностей открывается перед пользователем:

Но не всегда мощнее — значит лучше. Паяльник, как и любой другой инструмент, нужно подбирать под определенные задачи.

Мощность

При выборе паяльника нужно смотреть на разные характеристики, но в первую очередь необходимо обращать внимание на мощность паяльника. Дело в том, что от этого показателя будет зависеть не только скорость плавления и пайки в целом. Слишком мощным паяльником можно попросту перегреть деталь — например, транзистор или резистор. Еще перегрев вреден для медных дорожек на текстолите и просто убийственен для современных микросхем.

Поэтому перед покупкой паяльника нужно понимать, для каких целей выбирается инструмент:

В продаже можно найти и паяльники мощностью от 100 Вт, которые используются для грубого ремонта корпусных конструкций в уличных условиях. Но для этих целей, на наш взгляд, будет эффективнее использовать строительный фен или паяльную лампу.

Если вы планируете работать с микросхемами и SMD-компонентами, рассчитывайте не только на паяльник, но и на вспомогательный инструмент. Например, для выпаивания деталей с большим количеством ножек понадобится оловоотсос, а также, желательно, столик с предварительным подогревом. Еще лучше — сразу приобретать паяльную станцию.

Оцените статью
Про пайку
Добавить комментарий
