Паяльником является специальный прибор, имеющий с одной стороны ручку, а с другой — жало (наконечник). Предназначен для спайки припоем деталей из пластика или металла.

Инструмент широко применяется в ремонтных мастерских, на производстве и в быту.

Паяльник работает от электричества, аккумулятора либо газа, поэтому представляет опасность для здоровья человека. Во время применения прибора есть риск отравления газом, ожога или удара током. Чтобы на прилавки не попал некачественный инструмент, предприниматель должен подтвердить его безопасность и получить сертификат соответствия.

Основные разновидности паяльников

В продаже встречаются разные приборы для пайки металлических или пластиковых деталей. Среди них:

Указанная продукция по типу конструкции делится на стержневую, паяльные станции и пистолетную.

Электрический паяльник мощностью 80 Ватт — прекрасный выбор для людей, занимающихся ремонтом, хобби-электроникой и многими другими творческими занятиями. Благодаря функции регулировки температуры, вы можете легко настроить паяльник на нужный уровень тепла в зависимости от проекта, над которым вы работаете. Кроме того, набор дополнительных аксессуаров, включающий жала различной формы и размера, позволяет вам более эффективно и удобно выполнять различные задачи. Например, с помощью жала-лопатки можно легко удалять старый припой, а насадка-конус поможет обезжирить металлическую поверхность перед пайкой. В общем, этот паяльник — надежный и универсальный инструмент, который облегчает работу и позволяет получать отличные результаты.

Паяльник электрический набор для пайки регулируемый

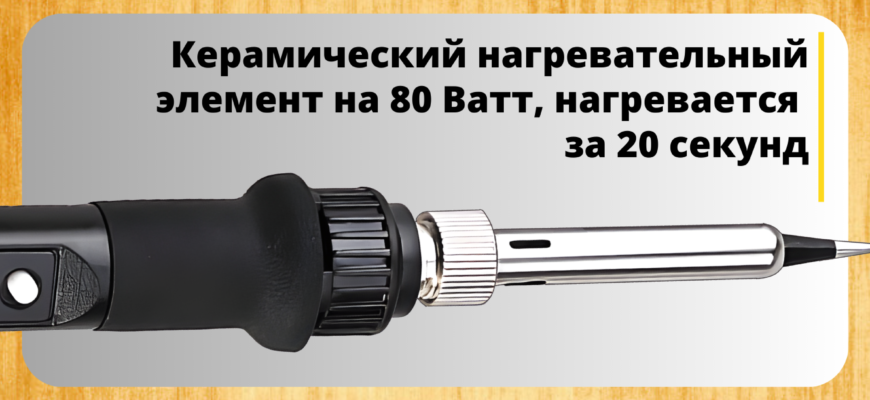

Наш паяльник – это не только быстрый, но и удобный прибор для проведения пайки. Он оснащен керамическим нагревателем, который позволяет быстро нагреться всего за 20 секунд. Благодаря этому вы сможете начать работу сразу же после включения и не тратить время на ожидание. Кроме того, для вашего удобства, наш паяльник оснащен ЖК-дисплеем, на котором вы можете видеть текущую температуру.

Читайте также:  Электрические кипятильники 1 2 sale выручат в любой ситуации

Температуру также можно регулировать при помощи кнопок, что дает вам полный контроль над процессом пайки. Будьте уверены, с нашим паяльником вы сможете провести пайку профессионально и безопасно. Наш паяльник — это безопасный и надежный инструмент, который обеспечивает комфортное использование и долгий срок службы.

По сравнению с другими аналогами, у нашего паяльника есть ряд преимуществ. Он оснащен длинным изолированным шнуром длиной 1,3 метра, что позволяет работать с ним на расстоянии от источника питания. Кроме того, он работает от сети 220 Вольт с помощью стандартной электрической вилки, совместимой с любой розеткой. Это делает его универсальным и удобным для использования в любых условиях, где есть электричество.

Паяльник электрический набор для пайки регулируемый

Наш паяльник — это отличный выбор для тех, кто ищет безопасный, надежный и удобный инструмент для пайки и других работ. Набор для пайки, который мы предлагаем, содержит все необходимое для выполнения процесса пайки. Он включает в себя 5 жал для паяльника разной формы, припой и специальный сплав, который позволяет паять без кислоты.

В набор также входит оловоотсос, пинцет и ножик для зачистки проводов, что делает процесс пайки быстрым и удобным. Для вашего удобства, мы также добавили два дополнительных изолированных медных проводка для пайки на плате, что позволит вам убедиться, что все соединения заземлены правильно и не возникнут неполадки в работе.

Наш электрический паяльник, имеющий мощность 80 Ватт и оснащенный пружинчатой подставкой, позволяет выполнять любые виды пайки быстро и безопасно. Есть футляр на молнии с удобной ручкой для переноски и хранения паяльника и комплекта аксессуаров. Не упустите возможность приобрести этот электрический паяльник 80 Ватт с комплектом дополнительных аксессуаров, который предоставляет широкие возможности для выполнения различных видов пайки и гарантирует безопасность и качество работы!

Как долго паяльник нужно нагревать и как долго он продолжает работать, не повредит паяльник.

Включите и нагревайте в течение примерно 3 минут, припой может расплавиться, и он может работать. Электрический паяльник нельзя топить пустым, он может работать непрерывно.

1. Непрерывное горение обычного электрического паяльника вхолостую вызовет окисление жала паяльника и повлияет на срок службы.

2. Непрерывное пустое горение, вы обнаружите, что медь в нагревательной части паяльника обгорела докрасна, что повлияет на срок службы паяльника.

3. Непрерывная работа, такая как сварка все время, это не пустое горение, и длительная работа не повредит паяльник.

4. Паяльник с постоянной температурой может быть включен все время, потому что температура не будет слишком высокой.

1. Электрический паяльник делится на два типа: тип внешнего нагрева и тип внутреннего нагрева:

(2) Электрический паяльник с внутренним нагревом состоит из ручки, соединительного стержня, пружинного зажима, сердечника паяльника и наконечника паяльника. Поскольку сердечник паяльника установлен внутри головки паяльника, он быстро нагревается и имеет высокий коэффициент использования тепла. Поэтому его называют электрическим паяльником с внутренним нагревом. Обычно используемые характеристики электрического паяльника с внутренним нагревом составляют 20 Вт и 50 Вт. Благодаря высокой тепловой эффективности паяльник с внутренним нагревом мощностью 20 Вт эквивалентен паяльнику с внешним нагревом мощностью 40 Вт. Задний конец электрического паяльника с внутренним нагревом полый, используется для надевания втулки на шатун и фиксируется пружинным зажимом. Когда необходимо заменить жало паяльника, сначала необходимо снять пружинный зажим, а передний конец жала следует зажать плоскогубцами. Медленно вытягивайте его, помните, что не следует прилагать слишком много усилий, чтобы не повредить шатун.

2. При обслуживании мобильных телефонов часто заменяют компоненты на печатной плате, что требует использования электрического паяльника, а требования к нему также очень высоки. Это связано с тем, что компоненты мобильного телефона используют процесс поверхностного монтажа, компоненты имеют небольшие размеры, высокую степень интеграции, печатную схему в порядке и маленькую контактную площадку. Если паяльник выбран неправильно, легко вызвать человеческие ошибки в процессе пайки, такие как неправильная пайка, короткое замыкание или даже пайка печатной платы. Поэтому необходимо как можно больше использовать высококачественный паяльник, такой как паяльник с постоянной температурой и антистатический. Кроме того, для некоторых крупных устройств, таких как экранирующие крышки, необходимо использовать мощные электрические паяльники, поэтому следует подготовить обычный электрический паяльник мощностью 60 Вт или более с толстым жалом.

3. Как использовать:

(1) Выберите подходящий припой, следует выбрать припой с низкой температурой плавления для сварки электронных компонентов.

(2) Флюс: в качестве флюса используйте 25-процентную канифоль, растворенную в 75-процентном спирте (по весу).

(3) Перед использованием электрический паяльник следует залудить. Конкретный метод: нагрейте электрический паяльник, и когда припой только что расплавился, нанесите флюс, а затем равномерно нанесите припой на жало паяльника, чтобы жало паяльника равномерно съело олово.

(4) Метод пайки: отполируйте контактные площадки и контакты компонентов мелкой наждачной бумагой и нанесите флюс. Обмакните соответствующее количество припоя жалом паяльника и коснитесь места пайки. После того, как припой на месте пайки полностью расплавится и погрузится в вывод компонента, жало паяльника осторожно отводят от места пайки вдоль вывода компонента.

(5) Время сварки не должно быть слишком большим, иначе можно легко сжечь компоненты. При необходимости используйте пинцет, чтобы зажать контакты, чтобы улучшить рассеивание тепла.

(6) Паяные соединения должны иметь форму пиков синусоидальной волны, поверхность должна быть яркой и гладкой, без оловянных шипов, а количество олова должно быть умеренным.

(7) После завершения пайки используйте спирт для очистки остаточного флюса на печатной плате, чтобы предотвратить влияние обугленного флюса на нормальную работу схемы.

(8) Интегральная схема должна быть припаяна последней, а электрический паяльник должен быть надежно заземлен, либо припаян с остаточным теплом после отключения питания. Или используйте специальный разъем для интегральных схем, а затем подключите интегральную схему после пайки разъема.

(9) Электрический паяльник должен быть размещен на подставке для паяльника.

Паяльник электрический набор для пайки регулируемый

Паяльник электрический набор для пайки регулируемый

Научиться паять может любой желающий, но начинать нужно с основ. Пайка бывает разная. Существует огромная разница в методе пайки большого резистора мощностью 2 Ватта на обычную печатную плату и, к примеру, микросхемы BGA на плату сотового телефона.

В первом случае нужен простой электрический паяльник мощностью 40 Вт, твердая канифоль и припой, во втором случае необходимы термовоздушная станция, безотмывочный флюс, паяльная паста, трафареты и, иногда, станция нижнего подогрева плат.

Очевидно, разница существенная. В каждом случае нужно выбирать тот метод пайки, который является наиболее подходящим для конкретного вида монтажа.

Паяльник электрический набор для пайки регулируемый

За последние 120 лет с момента изобретения первого паяльника произошло много изменений. Для новичков, которые хотят освоить домашнюю пайку проводов и радиодеталей, существует несколько доступных и недорогих вариантов паяльников.

Первый вариант — нихромовый паяльник, который имеет нагревательный элемент из нихромовой проволоки и медное жало. У него есть несколько недостатков: он долго нагревается (более 3-х минут) и остывает, требует особого ухода и имеет ограниченный срок службы. Однако у него есть и преимущества, такие как доступная цена и возможность изменять форму жала.

Второй вариант — керамический паяльник, который имеет керамический нагревательный элемент и никелированное медное жало. Он быстро нагревается и остывает (около 20 секунд), позволяет контролировать температуру, легок в уходе и имеет долгий срок службы. Единственный недостаток такого паяльника в том, что керамический элемент при сильных ударах может трескаться.

Жало является рабочей частью паяльника и имеет несколько форм, которые подходят для различных видов пайки:

Жалу нихромовых паяльников можно придать любую форму с помощью напильника из меди. Но они имеют недолгий срок службы и быстро выгорают, требуя замены.

Никелированные жала не могут быть обработаны напильником, но они обычно обладают более длительным сроком службы.

Для домашней пайки часто выбирают проволоку, состоящую из сплава олова и свинца. Чем больше содержание свинца, тем ниже стоимость сплава. Припои с низкой температурой плавления, до 150-200 градусов, также пользуются популярностью.

Припой доступен в нескольких формах:

Паяльник электрический набор для пайки регулируемый

Попробуем спаять два металлических провода так, чтобы соединение проводило электрический ток и при этом было прочным.

1. Включите паяльник и дождитесь, пока он нагреется

2. С помощью кусачек удалите 2-3 см изоляции с концов проводов.

3. Чтобы залудить провод, возьмите небольшое количество флюса на паяльник и обработайте его. Если вы используете жидкий или гелевый флюс, то наносить его нужно непосредственно на провод.

4. Возьмите немного припоя на паяльник и нанесите его на провод.

5. Повторите те же самые шаги с другим проводом.

6. Зафиксируйте оба провода, прижимая их друг к другу. Для этого можно использовать плоскогубцы или держатель.

7. Осторожно нагрейте место контакта между проводами при помощи паяльника до того момента, когда припой расплавится и соединит провода.

8. Уберите паяльник, чтобы не перегреть детали. Протрите жало о влажную губку, чтобы удалить загрязнения и излишки припоя. Через несколько секунд припой затвердеет. Правильное соединение выглядит ровным, гладким и блестящим.

Паяльник электрический набор для пайки регулируемый

При работе с паяльным оборудованием необходимо соблюдать технику безопасности.

Разработка нормативно-технической документации (НТД) для производства

Изготовление ручных инструментов в России необходимо осуществлять в соответствии с нормами государственного стандарта (ГОСТ) или, если характеристики устройства для пайки не совпадают с ГОСТ или требуется внести изменения в стандарт, то производитель должен составить и утвердить собственные технические условия (ТУ).

Предприниматель должен также разработать:

Добровольная оценка качества ручного инструмента

Предприниматель вправе получить на паяльник сертификат в СДС (системе добровольной сертификации). В этом случае подтверждается качество и безопасность устройств не по ТР ТС, а по национальным стандартам, например, по ГОСТ 7219-83 или ТУ (тех.условиям).

Дополнительная оценка соответствия нагревательного оборудования позволяет:

Сертификация инструмента дает предпринимателю возможность в рекламных целях наносить знак качества СДС на продукцию.

По желанию импортер или производитель приборов для пайки вправе также:

Выдается добровольный сертификат на паяльники, а также ИСО 9001 на 3 года.

Необходимая документация для регистрации декларации и сертификата на приборы

Чтобы подтвердить соответствие устройства требованиям ТР ТС, нужно обратиться к специалистам. Для проведения процедур оценки потребуется:

Точный список сведений / документов можно узнать у специалистов Портала.

Поможем в оформлении сертификата и декларации соответствия на паяльник, разработке ТУ, РЭ, технического паспорта.

Для получения бесплатной консультации позвоните нам или воспользуйтесь формой обратной связи на сайте.

Какая разрешительная документация оформляется на паяльники

Бытовые приборы для пайки, работающие от электрической сети, попадают под действие следующих тех.регламентов ЕАЭС – ТР ТС:

Согласно перечисленным ТР ТС, осуществляется обязательная сертификация инструмента. Иначе говоря, поставщику или производителю нужно оформить на электропаяльники сертификат соответствия. Обязательный документ подтвердит соблюдение норм ТР ТС.

Если речь идет о паяльниках, работающих от батареек или аккумулятора, то в таком случае процесс оценки соответствия в форме сертификации осуществляется только по ТР ТС 020/2011.

Кроме этого, на указанные устройства по ТР ЕАЭС 037/2016 необходимо зарегистрировать еще и декларацию. Указанный регламент разработан для ограничения использования при изготовлении техники опасных материалов, содержащих большую концентрацию мышьяка, свинца, ртути и прочих химических компонентов.

На газовое и промышленное оборудование разрешительный документ регистрируется в соответствии с ТР ТС 010/2011.

Срок действия сертификата или декларации на товары, выпускаемые серийно, не превышает 5 лет. Разрешительный документ на партию ручных инструментов выдается бессрочно, т.е. может использоваться до того момента, пока не будет реализован весь объем указанной в документе продукции.

Выполнение оценочных мероприятий

Подтверждают безопасность электропаяльников в аккредитованной лаборатории по итогам испытаний. Эксперты проверяют следующие показатели безопасности:

Результаты тестирования вносятся в протоколы испытаний (ПИ). Именно на основании ПИ оформляется разрешительная документация.
