Сегодня поговорим на тему домашнего ремонта. Чаще всего пользователь, столкнувшись с проблемами и неисправностями, несет поврежденное устройство опытным мастерам в ремонт, но иногда бывают отдельные случаи, когда пользователь решает отремонтировать телефон самостоятельно на основе информации в интернете.

Проблема с аккумулятором и дисплеем

Случай из нашей мастерской:

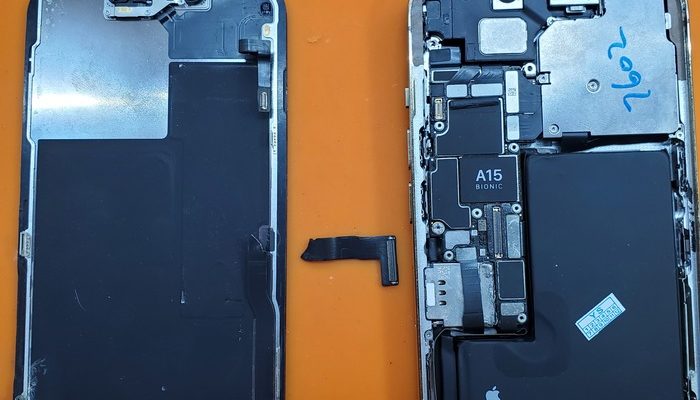

Аппарат поступил к нам в разобранном виде, после самостоятельной, однако, неудачной попытки заменить аккумулятор. При вскрытии телефона пользователь повредил шлейф тачскрина на оригинальном дисплее и порвал верхний шлейф. Без родного верхнего шлейфа на устройстве перестает работать Face ID и функция TrueTone. Пользователь купил новую копию дисплея, но столкнулся с ошибками при включении устройства.

Восстановление устройства

Пришедший к нам пользователь ошибся, пытаясь самостоятельно восстановить телефон. Первым делом нам потребовалось восстановить верхний шлейф, затем заняться дисплеем и заменой аккумулятора.

Шаги по восстановлению

1. Восстановление верхнего шлейфа: процедура занимает 2-3 часа, включает перенос датчиков и устраняет ошибки с Face ID.

2. Ремонт дисплея: восстановление оригинального дисплея путем замены стекла и тачскрина, следующим шагом — перенос микросхемы.

3. Замена аккумулятора: установка нового аккумулятора с переносом контроллера и последующей проверкой работоспособности.

Заключение

При попытках самостоятельного ремонта можно только усугубить проблему. Профессионалы обязательно помогут восстановить устройство без потери функциональности. В нашей мастерской работают опытные специалисты, готовые выполнить ремонт техники Apple любой сложности.

Следите за нашими обновлениями и обращайтесь к профессионалам!

Восстановление шлейфа на мобильном устройстве

Печатные платы и подвижные элементы современной мобильной техники соединяются между собой благодаря плоским проводникам, также именуемым шлейфами.

В процессе активного использования устройства один из таких кабелей нередко надламывается, и владелец аппарата начинает интересоваться, как восстановить шлейф на телефоне.

Наша статья для тех, у кого есть определенные технические навыки, она расскажет о том, как самостоятельно произвести ремонт в данной ситуации.

Что потребуется для восстановления

Современные мобильные устройства быстро выходят из моды, и на смену им постоянно приходят другие. Однако не каждый пользователь готов выложить денежные средства не только на приобретение усовершенствованного смартфона, но и на покупку и установку нового шлейфа, вышедшего из строя.

Инструкция по восстановлению шлейфа

Добавим, что если шлейф небольшого размера, его можно изготовить и своими силами. Для этого укладываем и крепим проводники на полоске тканевого медицинского пластыря.

Выбираем клей для монтажа гибкого шлейфа к матрице

В современной технике для соединения разных комплектующих используют гибкий шлейф. В процессе эксплуатации он может отойти или оторваться. Происходит это по разным причинам. Чем приклеить шлейф к матрице? Расскажем подробно.

О способах монтажа шлейфа к разным устройствам

Часто отказ в работе монитора или телефона обуславливается отхождением шлейфа от экрана или матрицы. Чем приклеить шлейф на место? Его можно присоединить в месте отрыва разными способами. Самыми распространенными из них являются:

• Приклеивание.
• Использование токопроводящего клея.

Простым и надежным способом вернуть шлейф на место является приклеивание. Для выполнения этой операции не требуется дополнительного оборудования. Достаточно приобрести клей и провести монтаж шлейфа к плате.

Какой клей подойдет

Для использования в ремонте электроники нужен токопроводящий клей. Выделяют 2 вида клеящего состава:

1. Обычный клей.
2. Специализированный токопроводящий клей.

При выборе клея для присоединения шлейфа следует оценить его по следующим требованиям:

• Надежность соединения.
• Быстросохнущий.
• Не проводит электричество.
• Соответствие размеру шлейфа.

ТОП-3 марки клея

1. Brand A.
2. Brand B.
3. Brand C.

Если отклеился шлейф от матрицы его можно вернуть на место с помощью клея. Для этого рекомендуют использовать разные марки соединительного состава от эпоксидной смолы до самостоятельно изготовленного вещества. Чаще всего для ремонта используют следующие марки. Все они обладают высокими водоотталкивающими свойствами и термостойкостью.

Клей В-7000

Используется для ремонта таких девайсов, как ЖК-дисплей и сенсорный телефон. Выпускается в шприце объемом 15 и 50 мл. С его помощью соединяют экран с корпусом телефона. Надежно соединяет между собой стекло, пластик, металл и другие современные материалы. После нанесения рекомендуется дать нанесенному слою подсохнуть и только после того, как он станет более вязким соединять детали. Высыхает за 24 часа.

Эта марка клея прочно держит соединяемые детали. После застывания не пропускает воду и гасит вибрации. При необходимости легко удаляется с поверхности после небольшого нагрева.

Основой состава является эпоксидная смола. Поэтому рекомендуется при работе с клеем В-7000 использовать резиновые перчатки. Клей В-7000 не обладает токопроводимыми свойствами. Для восстановления дорожек шлейфа перед нанесением клея В-7000 следует нанести токопроводящий состав, после чего зафиксировать детали клеем.

Благодаря своим свойствам является одним из популярных клеевых составов.

Контактол

В продаже можно встретить 3 формы выпуска этого клея:

1. Контактол в шприце.
2. Контактол в тюбике.
3. Контактол в виде пасты.

В составе клея используется серебряный порошок высокой пробы. Контактол пластичный, не вязкий и быстро застывает. Выпускается так же в виде пасты. Через 30 минут после нанесения на поверхность и присоединения шлейфа можно подсушить паяльной станцией. Полное затвердевание наступает через 6 часов. После высыхания слой клея теряет эластичность. Используется для соединения электродеталей, восстановления дорожек плат и контактов.

DoneDeal

В комплект входит два тюбика. В одном находится клей, в другом – токопроводящая масса. Для использования DoneDeal нужно выполнить следующие действия:

1. Перемешать содержимое двух тюбиков в один.
2. Нанести смесь на поверхность, где необходимо восстановить шлейф.
3. Подключить шлейф к нужному контакту.

Использование токопроводящего клея при ремонте матрицы или экрана позволяет вернуть работоспособность прибору. При выполнении работ требуется только внимательность и точность движений. При отсутствии должного опыта в ремонте отошедшего шлейфа лучше обратиться в специализированный центр.

Разновидности шлейфов в смартфоне

Что такое шлейф?

Шлейф — это упругий кабель, который соединяет различные детали мобильника, такие как дисплей, камера, кнопки и другие. Шлейф представляет собой набор проводников, изолированных друг от друга и защищенных гибкой оболочкой.

Разновидности шлейфов в смартфоне

Смартфоны имеют различные типы шлейфов. Наиболее частыми являются следующие:

1. Шлейфы дисплея.
2. Шлейфы кнопок.
3. Шлейфы камеры.

Повреждение шлейфа

Шлейфы являются довольно тонкими элементами, поэтому они часто повреждаются. Наиболее распространенными причинами повреждения шлейфов являются:

1. Механическое воздействие.
2. Окисление проводников.
3. Неправильный монтаж или разборка.

Ремонт шлейфа

Для ремонта отклеившегося или поврежденного шлейфа требуется специальный клей, который обладает хорошей адгезией к различным материалам. Перед применением клея необходимо тщательно подготовить поверхность и детали для соединения. В случае сложностей лучше обратиться к специалистам с опытом в ремонте мобильных устройств.

Если шлейф поврежден, его необходимо отремонтировать или заменить. Ремонт шлейфа можно провести самостоятельно или в сервисном центре.

Самостоятельный ремонт шлейфа

Самостоятельный ремонт шлейфа требует определенных навыков и инструментов. Для ремонта шлейфа необходимо выполнить следующие действия:

Замена шлейфа в сервисном центре

Если отошел шлейф на телефоне, оторвался шлейф от экрана телефона, сломался шлейф на телефоне или поврежден шлейф телефона, лучше обратиться в наш сервисный центр для замены шлейфа. Замена шлейфа в обычно занимает несколько часов.

Важность шлейфов в смартфоне

Шлейфы являются важными элементами смартфона, которые обеспечивают его работу. Повреждение шлейфа может привести к отказу одного или нескольких компонентов смартфона. Поэтому важно обращаться с смартфоном осторожно и избегать механических повреждений. Но если у вас все же случилась поломка, то обращайтесь за покупкой нового шлейфа смартфона к нам.

Пример ремонта шлейфа

Начну сразу с карточки:

Сейчас покажу, что значит чуть подпаять современный шлейф в премиальной технике на этом примере. Отрыв произошёл на изгибе шлейфа, что в плане восстановления довольно сложновато и не надёжно. Я покажу метод попроще. Итак, для восстановления понадобится новый шлейф или какой нибудь оригинальный битый в труху дисплей:

Я использую новые. Они идут без разъёма и микросхем. Его используют в машинах для спайки этого шлейфа к дешифратору уже самой матрицы. Стоимость таких установок сейчас снизилась и можно за плюс минус пару миллионов организовать, но мне оно не нужно, я не переклейщик стёкол, я лютый пайщик xD. Примеряю размеры. Как говорится один раз отреж, потом страдай:

Фиксировать это дело я буду в самом устойчивом месте, рядом с защёлкой дисплея в корпус:

Зафиксировал не только шлейф:

Теперь начинается микропайка. Сначала нужно расчистить 5 слоёв этого шлейфа:

Итак размеры работ:Ширина шлейфа 5мм. Высота 0.5мм. Шаг между самыми мелкими контактами 0.005мм, чуть меньше используемой перемычки. Ну примерно короче, микрометром тут не залезешь) Поправьте если что. Высота каждого слоя 0.1мм. Первые наброски самые лёгкие и делаю их медными перемычками диаметром 0.02мм:

Тут в основном питания дисплея и масса. Фиксирую уф маской:

Добиваю основные питания сразу на всех слоях, где они есть:

Замазываю это дело и приступаю к натягиванию шкур струн в четвёртом слое шлейфа, для этого использую серебряную проволоку диаметром 0.008мм (на самом деле это медь, помазанная серебром)

Делаю их сразу в один заход без фиксации. Да, кто такое паял знает, если одна перемычка слипнется с другой, то звиздец будет половине, пока не разделишь их xDФиксирую 4й слой и натягиваю 3й

Вот приближение х8 и х2 от телефона

Следом идёт 2й слой

Всё так же просто и фиксируется маской.На очереди последний, там шаг контактов большой, поэтому можно разжать булочки и обосраться за 10 минут сделать перемычки

Самые толстые перемычки в сравнении нитки от одежды

Зубодрочки нет, поэтому вот размеры в соотношении с рублёвой денежкой

Всё заливаю толстым слоем маски и маскирую чёрным маркером, тип меня тут не было

А дальше самое сложное — припаять разъём, который украдаю с куска оторванного оригинального шлейфа

И кустарно припаиваю на новый шлейф

Ну собсно дальше описывать нет смысла

Тут ещё проблем хватает xDМоя пайка работает, тачскрин тоже, ошибок дисплея нет и есть тритон)

А дальше позвоню владельцу и потребую 10 тысяч изначально согласованных денег за восстановление шлейфа)

На ремонт потрачено в общем 4 часа, но в перерывах делал всякую ерунду, типа замены дисплеев и аккумов, а ну и параллельно сеть на такой же 13 прохе восстанавливал.

Что по итогу:Стоимость такого ремонта 10 тысяч.Затрачено 4 часа.Клиенту сэкономил тысяч 20 на замене дисплея.Расходники и оборудование, которое потребовалось для этого:

Оптика за полляма, остальное тысяч на 10, ну и мои руки — бесценно))

На самом деле я такое уже делал и не раз, вот тут можно почитать про iphone 12 Pro Max, но там клиенту не повезло)
