Таблица параметров сварки пэ труб

SDR 11

SDR 11 используется для самых массивных труб, чтобы обеспечить высокое давление при транспортировке газов или воды. Толщина стенки составляет около 2,5 мм, аналогично наружному диаметру.

SDR 17

Этот размер применяется для труб среднего диаметра, например для систем отопления или горячего водоснабжения. Толщина стенки составляет около 5 мм.

SDR 26

SDR 26 используется для труб с небольшим диаметром, чаще всего для системы дренажа. Толщина стенки около 7 мм.

Совместимость SDR при сварке

При сварке полиэтиленовых труб важно соблюдать совместимость SDR. Это означает, что трубы с одинаковым SDR могут быть сварены без проблем, в то время как сварка труб с разными SDR может привести к нежелательным последствиям.

При сварке труб с разными SDR, разница в толщине стенок может привести к повышенному напряжению в месте соединения, что в итоге может привести к утечкам или деформации трубы. Поэтому перед началом работ необходимо убедиться, что SDR у труб одинаковый.

Заключение

Используя полиэтиленовые трубы для строительства инженерных систем, важно учитывать параметр SDR и соблюдать его совместимость при сварке. Только таким образом можно обеспечить надежную и долговечную работу трубопровода.

Параметры трубы и их значение

Параметры трубы не произвольные. Существуют четко установленные нормы ГОСТ, описывающие конкретные значения. Всего возможно 11 вариантов SDR от 6 до 41. Чем меньше соотношение толщины стенки к диаметру, тем прочнее трубопровод.

Соответственно, нагрузка по внутреннему давлению может быть от 4 до 25 атм. В зависимости от плотности полиэтилена (ПЭ100, ПЭ80, ПЭ63) при одинаковом SDR, их предназначение тоже меняется.

Например, для монтажа трубопровода по подаче питьевой воды используют марку ПЭ100, поскольку она более эластичная и прочная. А ПЭ63 подойдет только для прямых участков без изгибов и преимущественно для технических нужд.

Среди строителей и монтажников принято разделять трубы с разным SDR под разные задачи.

Почему нельзя сваривать трубу с разными SDR

Понимая в деталях особенности этого параметра, рассмотрим, можно ли сваривать трубу с разными SDR. Сразу оговоримся, что стыковыми сварочными аппаратами можно выполнять соединения при толщине стенок от 4,5 мм. Это необходимо для полноценного соединения сторон, чтобы образовалась прочная связь, шов был герметичным.

Соединение формируется за счет плавления торцов и их смыкания. От давления в центраторе образуется грат (наплыв пластика). А теперь рассмотрим, что происходит, когда толщина стенок ПНД труб разная.

Например, ведется прокладка трубопровода водоснабжения диаметром 110 мм. На складе компании есть трубы 110 мм с толщиной стенки 8,1/10/12,3/15,1/18/3 мм. Соответственно, их SDR составляет 13,6/11/9/7,4/6. Снаружи все трубы выглядят одинаково, готовый водопровод будет внешне цельным, но сечение стенок разное.

Проблемы при стыковке труб с разным SDR

• Сложности при определении времени остывания
• Неправильный и не герметичный шов
• Трудности при обеспечении надежной связи между трубами

Исключительные случаи стыковки труб с разными SDR

Иногда можно сделать исключение. Например, при монтаже системы полива в большой оранжерее используется ПНД труба диаметром 63 мм с SDR 13,6 (сечение полиэтилена 4,7 мм). Необходимо сделать отвод для одного парника, но закончились тройники с идентичной маркировкой.

Зато есть тройник с таким же наружным диаметром, но толщиной стенки 5,8 мм. Разница составляет 1,1 мм.

Если ситуация не терпит промедления (впереди праздники, длительные выходные), нет возможности купить отвод с равным показателем, можно попытаться использовать другой, проведя предварительную подготовку. Необходимо механическим путем снять лишнюю толщину, сделав торцы одинаковыми.

Лучше всего это выполнить на токарном станке. Вручную сточить лишний 1,1 мм болгаркой или напильником сложно. Обработать достаточно 2–3 см от края. Тогда можно выставить режим сварки ПНД под толщину 4,7 мм, но желательно все же купить заводской элемент, а не проводить стыковую сварку труб с разным SDR.

Понадобится и хорошее оборудование. Купить надежные стыковые сварочные аппараты для ПНД можно в компании ПРОСВАР. Мы предлагаем выгодные цены на модели отечественного производства с бесплатной доставкой по всей России. Обучаем правильным методам сварки, чтобы у вас не возникло сложностей или брака. Для разовых проектов или периодического использования предлагаем сварочные аппараты в аренду, а также опытных мастеров.

Заказать услуги, купить сварочное оборудование или задать вопросы по сварке ПНД труб можно по телефону 8 (800) 301-11-81.

PE 100 PN 6 (SDR 26)

PE 100 PN 8 (SDR 21)

Полиэтилен (ПЭ) и полиэтилен низкой плотности (ПНД) являются одними из самых используемых материалов в производстве труб. Они широко применяются для транспортировки газа, жидкостей и других сред в промышленных и коммунальных системах.

Однако, для обеспечения надежного соединения труб, необходимо провести сварку. В этой статье мы рассмотрим таблицу сварки ПЭ и ПНД труб.

Основные типы сварки

Для соединения ПЭ и ПНД труб применяются следующие основные типы сварки:

1. Электромуфтовая сварка
2. Сварка на основе стыкового полимера
3. Бутовая сварка

Это самый распространенный метод сварки ПЭ и ПНД труб. Сущность его заключается в использовании специальных электромуфт — приборов, которые приложены к концам труб и подключены к аппаратуре постоянного тока.

Процесс электромуфтовой сварки

1. Очистите концы труб от загрязнений и обезжирьте.
2. Приложите электромуфту к одному из концов трубы.
3. Соедините неподвижную муфту с другим концом трубы, установив его в центр муфты.
4. Подключите электромуфту к аппаратуре постоянного тока, чтобы закрыть контур электрического тока между двумя муфтами.
5. Обогревайте зону между муфтами до определенной температуры и проведите слияние двух концов трубы.

Для электромуфтовой сварки нужна специальная аппаратура, степень техники и процедурно строгие инструкции.

Процесс сварки на основе стыкового полимера:

1. Очистить концы ПЭ и ПНД труб от загрязнений и обезжирить.
2. Нанесите небольшое количество сплотительного материала на конец ПЭ трубы и распределите его.
3. Вставьте конец ПНД трубы внутрь конца ПЭ трубы.
4. Подогрейте зону соединения до достаточно высокой температуры, которая позволит сотворить связующее соединение между различными полимерными материалами.

Данный метод сварки активно используется при производстве больших диаметров труб (свыше 250 мм). Бутовая сварка представляет собой соединение двух краев труб путем нагрева и давления.

## Процесс бутовой сварки

1. Сверьте концы ПЭ или ПНД труб на профильный размер.
2. Прогрейте область будущего шва с помощью инфракрасной лампы или ручной газовой горелки.
3. Когда зона будет достигнута установленной температуры, удалите инструмент индикатора и края объединятся, чтобы образовать одно единство структуры.

## Заключение

Для обеспечения герметичности и надежности соединения ПЭ и ПНД труб необходимо правильно подобрать параметры сварки. Основными типами сварки являются: электромуфтовая, на основе стыкового полимера, и бутовая сварка. Каждый метод имеет свои преимущества и нюансы. Используйте представленную таблицу, чтобы правильно настраивать сварочное оборудование и получать качественные соединения.

Полиэтиленовые трубы сегодня применяются для прокладки коммуникаций газо- и водоснабжения, канализационных сетей, в качестве защитных коробов электропроводки и кабелей связи, в технологических линиях промышленных предприятий.

Связано это с эксплуатационными характеристиками ПЭ-труб, которые не подвержены коррозии, экологичны, прочны и долговечны, имеют малый вес и широкий диапазон рабочих температур, при незначительных деформациях восстанавливают форму. На их внутренней поверхности не образовываются наслоения, характерные для металлических изделий.

ПЭ-трубы позволяют осуществить сколь угодно сложную схему монтажа, при этом применяются две технологии их соединения:

- Электромуфтовая сварка
- Бутовая сварка

## Сварочный аппарат для полиэтиленовых труб (электромуфтовый)

Электромуфтовая сварка деталями с закладными нагревателями (ЗН) предполагает использование специальной муфты со встроенной электроспиралью. Концы соединяемых ПЭ-труб после соответствующей обработки вставляются в муфту, аппарат для сварки подает на контакты спирали электроток, под воздействием которого элементы соединения разогреваются и сплавляются между собой.

Эта технология дороже стыковой за счет применения деталей с закладными нагревателями. Но в условиях ограниченного пространства она бывает единственно возможной, так как электромуфтовый станок для сварки полиэтиленовых труб имеет небольшие габариты. К его преимуществам можно отнести также малый вес и незначительное энергопотребление.

Выбирая электромуфтовый сварочный аппарат для полиэтиленовых труб, стоит обратить внимание на следующие характеристики:

Сварочный аппарат для ПЭ-труб может иметь дополнительные функции – например, визуальную и/или акустическую сигнализацию.

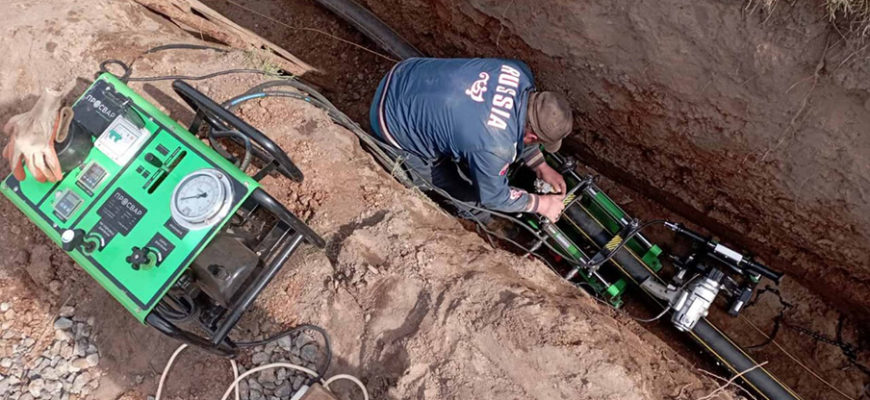

Сварочный стыковой аппарат для полиэтиленовых труб

Сварка встык нагретым инструментом – способ соединения ПЭ-труб, который чаще всего применяется при монтаже коммуникаций любого размера. Аппарат для работы по этой технологии состоит:

Стыковое оборудование для сварки полиэтиленовых труб в общем виде работает по следующей схеме: торцы сплавляемых труб разогреваются, соединяются и удерживаются до полного остывания шва. Сварочный инструмент для ПЭ-труб различается:

Стыковой сварочный аппарат для полиэтилена может быть ручным, полуавтоматическим и автоматическим.

Ручной инструмент применяется при работе с внутридомовыми коммуникациями малого сечения. Все операции выполняются вручную, параметры сварного соединения определяются по специальным таблицам.

Полуавтоматический аппарат позволяет при ручном обеспечении параметров сварки выполнять автоматическое соединение труб посредством гидравлического центратора.

Автоматическое оборудование работает на основе программного обеспечения без участия человека, что обеспечивает исключительное качество и безопасность работ.

На нашем сайте представлены агрегаты сварки полиэтиленовых труб производства ведущих отечественных и мировых марок: «Волжанин», «Ястреб» («СТС-Сорон»), ЧТЗ, АОСТ, HD, Yuda, Weltech, Nowatech, J. SAURON, Georg Fischer, Caldervale Technology и др.

Чтобы купить электромуфтовый или стыковой прибор для полиэтиленовых труб, сделайте заказ через корзину или по телефону. В случае возникновения любых вопросов вы можете воспользоваться формой для обратной связи внизу страницы.

При сварке трубопроводов для транспортировки и распределения газа положено использовать качественное оборудование. Предъявляются конкретные требования к аппаратам и используемым материалам. Допуски к качеству соединения узкие, поскольку нужны повышенные характеристики по прочности стыка, герметичности шва, устойчивости к распространению трещин. Соединение должно хорошо переносить взаимодействие с химическими составляющими, присутствующими в разных газах, выдерживать номинальное и повышенное давление, скачки которого возможны в трубопроводе. Рассмотрим особенности сварки полиэтиленовых труб для подачи газа, разработанные технологии, требования к аппаратам. Благодаря применению этой информации, сварка ПНД газовых труб будет выполнена правильно и объект пройдет проверки надзорных органов.

Какие трубы ПНД подходят для газопроводов

При монтаже газопровода разрешено использовать только определенный вид полиэтиленовых труб, а именно ― имеющие продольную желтую линию по всей длине. Они выпускаются по ГОСТ 50838–2009, предоставляющем подробные технические условия. Национальный стандарт разработан на основе международного ISO 4437:2007. Относится к самим трубам и фитингам, задействованным при разных методах монтажа.

Для газопроводов выпускают полиэтиленовые трубы с наружным диаметром от 16 до 630 мм. Толщина стенок ПНД колеблется от 2,5 до 24 мм с небольшим допустимым отклонением. По SDR подходят номера от 17 до 26. Трубы рассчитаны на постоянное рабочее давление 1,2 атм с критическим значением 1,8 атм, хотя на практике выдерживают до 10 атм. Для изготовления полиэтиленовых композиций разрешено применение марок ПЭ80 и ПЭ100. Изделия проходят обязательный контроль на определение стойкости к газовым составляющим, свариваемости, осевому растяжению стыка и давлению.

Особенности методов сварки ПНД газовых труб

Для монтажа газовой линии из полиэтиленовых коммуникаций применяют один из двух методов сварки. Сварка ПНД газовых труб встык востребована при прокладке длинных участков в траншее. Технология подразумевает, разогрев торцов трубы и их соединение на горячую до сплавления материала. Для этого не требуется дорогой фитинг. За счет гибкости полиэтилена уже готовую часть газопровода можно извлекать из траншеи, чтобы вести работы на поверхности. Применяются стыковые сварочные аппараты, состоящие из:

Электромуфтовая сварка полиэтиленовых труб для газопровода подразумевает использование сварочного аппарата с источником тока и двумя проводами. Они подключаются к муфте, имеющей клеммы. Внутри муфты находится нагревательный элемент, разогревающий полиэтилен при подключении к источнику питания. За счет этого происходит сварка. Технология дорогая, поскольку каждый стык требует отдельной муфты. Зато это удобно при работе на ограниченном пространстве, например при прокладке трубопровода в узкой технической шахте, вдоль стены здания или под потолком. Еще такой метод актуален для ремонта существующих газопроводов, чтобы не выкапывать широкую траншею.

В каждом методе необходима подготовка свариваемых сторон. В нее могут включаться:

Особенность сварки газовой ПНД трубы электромуфтовым методом ― предварительная разметка концов, чтобы они зашли точно до середины муфты. В противном случае соединение может оказаться недостаточно прочным на излом.

Требования к оборудованию для сварки газовых ПНД труб

Регламентирует сварку полиэтиленового газопровода Свод Правил по газораспределительным системам. Например, в п.10.4.1 СП 62.13330.2011 сказано, что сваривание сторон должно выполняться оборудованием, регистрирующим результат. После окончания процесса протокол в памяти прибора можно распечатать и подшить к пакету проектной документации. Это единственное требование, касающееся особенностей сварки газовой ПНД трубы электромуфтовым методом.

Для стыковой технологии в п.10.4.5 СП 62.13330.2011 добавляется разделение сварочного оборудования на 3 группы по автоматизации, что определяет строгость последующего испытания швов:

Классификация составлена на основании СНиП 42–01.2002, который сейчас уже устарел, но само разделение на категории актуально. Везде должно быть протоколирование сварочного процесса с возможностью последующей распечатки.

В зависимости от использования конкретного типа оборудования, СП 62.13330.2011 предписывает проверять:

СТО Газпром 2–2.1-411-2010 разрешает вообще не проверять соединения, если они выполнены сварочным аппаратом с аттестацией НАКС.

Где приобрести аппараты для сварки газовых ПНД труб

Наша компания «ПРОСВАР» хорошо знает все особенности сварки газовой ПНД трубы и выпускает подходящее оборудование. Мы предлагаем купить аппараты для электромуфтовой и стыковой сварки полиэтиленовых газопроводов. Обучаем методам сварки. Все устройства сертифицированы и сопровождаются гарантией. Чтобы узнать, какие аппараты из каталога подходят для сварки газовых пластиковых труб, или нанять сварочную бригаду для монтажа трубопровода, позвоните нам по телефону 8 (800) 301-11-81.
