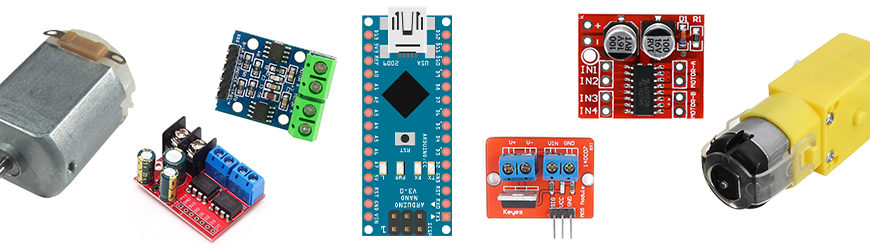

Как вы знаете, никакую нагрузку мощнее светодиода нельзя подключать к Ардуино напрямую, особенно моторчики.
Ардуино, да и вообще любой микроконтроллер – логическое устройство, которое может давать только логические сигналы другим железкам, а те уже могут управлять нагрузкой.
Кстати, урок по управлению мощной нагрузкой постоянного и переменного тока у меня тоже есть.
“Драйвером” мотора могут быть разные железки, рассмотрим некоторые из них.
Реле
При помощи обычного реле можно просто включать и выключать мотор по команде digitalWrite(пин, состояние), прямо как светодиод.
При помощи двойного модуля реле (или просто двух реле) можно включать мотор в одну или другую сторону, а также выключать.
Купить модуль реле можно на Aliexpress.
Мосфет
Управление мотором с помощью мосфета
Полевой транзистор, он же мосфет, позволяет управлять скорость вращения мотора при помощи ШИМ сигнала. При использовании мосфета обязательно нужно ставить диод, иначе индуктивный выброс с мотора очень быстро убьёт транзистор.
Скорость мотора можно задавать при помощи ардуиновской analogWrite(пин, скорость). Вместо “голого” мосфета можно использовать готовый китайский модуль. Подробнее о покупке мосфет модуля на Aliexpress можно посмотреть здесь.
Реле и мосфет
Если объединить реле и мосфет – получим весьма колхозную, но рабочую схему управления скоростью и направлением мотора.
Специальный драйвер
Лучше всего управлять мотором при помощи специального драйвера, они бывают разных форм и размеров и рассчитаны на разное напряжение и ток, но управляются практически одинаково. Рассмотрим основные драйверы с китайского рынка:
- TA6586 3-14V 5A (7A) 100р (чип 30р)
- Купить
Управление драйвером
Пины направления управляются при помощи digitalWrite(pin, value), а PWM – analogWrite(pin, value. Управление драйвером по двум пинам может быть двух вариантов:
// === первый тип, встречается чаще всего ===
// вперёд
digitalWrite(pinA, 0);
analogWrite(pinB, value); // value 0.. 255
// назад
digitalWrite(pinA, 1);
analogWrite(pinB, 255 - value); // value 0.. 255
// === второй тип, например большой драйвер ===
// вперёд
digitalWrite(pinA, 0);
analogWrite(pinB, value); // value 0.. 255
// назад
digitalWrite(pinA, 1);
analogWrite(pinB, value); // value 0.. 255
Разница в том, что ШИМ не нужно инвертировать как 255 - значение!
Библиотеки
Удобная библиотека для управления мотором – GyverMotor, документацию можно почитать здесь.
Помехи и защита от них
Мотор – это индуктивная нагрузка, которая в момент отключения создаёт индуктивные выбросы. У мотора есть щетки, которые являются источником искр и помех за счёт той же самой индуктивности катушки.
Сам мотор потребляет энергию не очень равномерно, что может стать причиной помех по линии питания, а пусковой ток мотора так вообще сильно больше рабочего тока, что гарантированно просадит слабое питание при запуске.
Все четыре источника помех могут приводить к различным глюкам в работе устройства вплоть до срабатывания кнопок на цифровых пинах, наведения помех на аналоговых пинах, внезапного зависания и даже перезагрузки микроконтроллера или других железок в сборе устройства.
Отсечь индуктивный выброс с мотора можно при помощи самого обычного диода, чем мощнее мотор, тем мощнее нужен диод, то есть на более высокое напряжение и ток. Диод ставится встречно параллельно мотору, и чем ближе к корпусу, тем лучше. Точно таким же образом рекомендуется поступать с электромагнитными клапанами, соленоидами, электромагнитами и вообще любыми другими катушками.
Логично, что диод нужно ставить только в том случае, если мотор или катушка управляется в одну сторону.
Помехи от щёток
Искрящиеся щетки мотора, особенно старого и разбитого, являются сильным источником электромагнитных помех, и здесь проблема решается установкой керамических конденсаторов с ёмкостью 0.1-1 мкФ на выводы мотора. Такие же конденсаторы можно поставить между каждым выводом и металлическим корпусом, это ещё сильнее погасит помехи. Для пайки к корпусу нужно использовать мощный паяльник и активный флюс, чтобы залудиться и припаяться как можно быстрее, не перегревая мотор.
### Помехи по питанию, просадка
Мотор потребляет ток не очень равномерно, особенно во время разгона или в условиях переменной нагрузки на вал, что проявляется в виде просадок напряжения по питанию всей схемы. Беды с питанием решаются установкой ёмких электролитических конденсаторов по питанию, логично что ставить их нужно максимально близко к драйверу, то есть до драйвера. Напряжение должно быть выше чем напряжение питания, а ёмкость уже подбирается по факту. Начать можно с 470 мкф и повышать, пока не станет хорошо.
### Разделение питания
Если описанные выше способы не помогают – остаётся только одно: разделение питания. Отдельный малошумящий хороший источник на МК и сенсоры/модули, и отдельный – для силовой части, в том числе мотора. Иногда ради стабильности работы приходится вводить отдельный БП или отдельный аккумулятор для надёжности функционирования устройства.
### Экранирование
В отдельных случаях критичными являются даже наводки от питающих проводов моторов, особенно при управлении ШИМ мощными моторами и управлении мощными шаговиками в станках. Такие наводки могут создавать сильные помехи для работающих рядом чувствительных электронных компонентов, на аналоговые цепи, наводить помехи на линии измерения АЦП и конечно же на радиосвязь. Защититься от таких помех можно при помощи экранирования силовых проводов: экранированные силовые провода не всегда удаётся купить, поэтому достаточно обмотать обычные провода фольгой и подключить экран на GND питания силовой части. Этот трюк часто используют RC моделисты, летающие по FPV.
## Моторы переменного тока
Мотором переменного тока (220V от розетки) можно управлять при помощи диммера на симисторе, как в уроке про управление нагрузкой.
