Как паять наушники?

Как паять наушники правильно и легко, соединяя 3-5 проводов по схеме, с микрофоном и без него — этим вопросом задаются все любители электронных гаджетов. В большинстве таких девайсов используются аксессуары, не выдерживающие даже малейшего неосторожного обращения. Починить поломку своими руками вполне реально, но перед тем, как припаять тонкие провода к штекеру правильно, стоит разобраться в способах и особенностях этого процесса.

Способы

Основная причина поломки наушников — обрыв провода. Именно он не позволяет слушать музыку или пользоваться гарнитурой с микрофоном в штатном режиме. Обрыв может произойти в непосредственной близости к штекеру или в месте контакта с динамиком. Прежде чем паять наушники и соединять провода между собой, нужно найти место, где локализуется повреждённый участок.

Диагностика выполняется как вручную, так и инструментальным способом.

Среди способов пайки наушников можно выделить следующие.

• Припоем и канифолью. Предварительное лужение удобно, если провода соединяются с контактными площадками. В этом случае обычно используется паяльник.
• Паяльной пастой. Она позволяет обеспечить надёжное соединение проводов, если место разрыва находится в середине соединительного кабеля. В этом случае перед пайкой элементы жилы скрепляются скруткой, покрываются паяльной пастой и прогреваются до расплавления состава.

Также вместо пасты может использоваться специальная фольга — плоский элемент, уже содержащий канифоль и припой. Такая лента наматывается на поверхность соединяемого участка и тоже прогревается, а затем изолируется.

Что потребуется?

Для самостоятельного выполнения пайки наушников в домашних условиях необходимо подготовить комплект инструментов и материалов.

• Паяльник. Для пайки тонких проводов будет достаточно маломощного паяльника с медным, керамическим или никелированным жалом.
• Источник электропитания. Розетка и удлинитель, если длины провода будет недостаточно.
• Флюс. Для работы в домашних условиях подойдёт обычная канифоль. Она позволит правильно залудить паяльник и контакты проводов.
• Припой. Обычно используются составы на оловянной основе в виде проволоки, ленты, пасты. При выборе последних двух вариантов покупать флюс отдельно не требуется.
• Канцелярский нож для резки бумаги.
• Расходные материалы. Дополнительные провода на замену, штекеры, если имеющийся вариант пришёл в негодность.
• Мультиметр для диагностики. С его помощью можно обнаружить, где именно локализована неисправность.
• Изолента или специальная трубчатая термоизоляция.

Поскольку пайка предусматривает работу с инструментом, нагревающимся до высоких температур, нужно заранее оборудовать место для выполнения этих задач.

Полезен будет специальный коврик из силикона, который можно постелить на любую ровную поверхность. Для паяльника лучше запастись специальным держателем. Для лужения жала в процессе работы будет полезен кусочек фетра, очищать его в процессе работы можно о сосновый брусок.

Пошаговая инструкция

Схема самостоятельной пайки проводов наушников довольно проста. Порядок действий не меняется в зависимости от количества динамиков, наличия коннектора Bluetooth и микрофона. В работе очень важна аккуратность и точность: спаять правильно тонкие, сопоставимые с ниткой по толщине проводки, довольно сложно. Всего в каждой жиле находится 3 контакта:

• 1 или 2 провода в лаковой оболочке без оплётки (по 1 на канал) — заземление;
• зелёного цвета — левый;
• в красной оплётке — правый.

Если наушники выполняют роль гарнитуры, оттенок и количество элементов могут отличаться. В них обычно находится 4 провода: для левого и правого аудиоканала, общий (-) и для видеоканала.

Пайка проводов в месте разрыва

При образовании повреждения на длинном участке провода для устранения неисправности придётся отрезать часть длиной 20-30 мм в месте, где обнаружено отсутствие контакта. При помощи канцелярского или строительного ножа со скошенным лезвием выполняется зачистка изоляции кабелей; если присутствует лаковое электротехническое покрытие, для его удаления используется обжиг.

Все провода внутри разделяются по цветам на 2 канала — для каждого наушника, общая жила заземления не имеет изоляции или помещена в жёлтую оплётку.

Далее останется лишь залудить и спаять концы проводов, соответствующие друг другу. Если для изоляции будет применяться термотрубка, она надевается на кабель заранее. В остальных случаях применяют изоленту.

Пайка динамика

При локализации повреждения в динамике наушников ремонт начинается с демонтажа их корпуса. Действовать необходимо осторожно, чтобы не повредить плату. Освободив контактную площадку, можно визуально обнаружить место обрыва. Его зачищают от припоя, концы отошедшего провода тоже, затем покрывают полудом и соединяют. После завершения пайки останется лишь собрать наушник, проверить его работоспособность.

Пайка в месте разъёма наушников

Порядок ремонта в случае с локализацией проблемы в области штекера наушников, довольно прост.

• Паяльник разогревается до температуры плавления припоя.
• Выше штекера на 0,5-1,5 см провод обрезается.
• Свободный конец разделяется на отдельные элементы. Каждый провод зачищается.
• Обжигом или механически, наждачной бумагой, с наконечников оголённой жилы удаляется лак.
• Старый штекер разбирается канцелярским ножом по шву. Он нужен для правильной распиновки проводов. Если деталь менять не планируется, придётся освободить старый штекер от изоляции. В этом случае необходимо предварительно запомнить расположение контактов.
• Провода продеть в корпус штекера вместе с термоусадочной трубкой. Их концы залудить.
• Выполнить пайку проводов к контактам. Проверить работоспособность.
• Изолировать поверхность. Если ранее использовалась термоусадочная трубка, её останется нагреть. Можно заменить этот вариант обычной изолентой.

Ремонт наушников завершён.

Пайка в месте разъёма гарнитуры

В таком разъёме присутствует 5 проводов, 1 из которых приходится на микрофон.

Основная проблема при пайке как раз и заключается в определении порядка соединения контактов.

У всех гарнитур, выпущенных после 2012 года, порядок крепления проводов от края штекера такой:

• красный M+ (микрофон);
• жёлтый M-, с другой стороны от него фиксируется заземление, оно того же оттенка;
• зелёный — правый наушник, синий — левый.

Эта цветовая гамма считается стандартной, но отдельные бренды могут варьировать окраску оплётки. Важно учесть, что контакты микрофона располагаются с одной стороны разъёма, а для заземления и наушников фиксируются на другой. В остальном порядок пайки аналогичен стандартному.

Встречаются также варианте наушников, у которых на 4 контакта приходится 6 проводов. Обычно такой набор встречается в моделях, где установлен блок с кнопкой. Все провода с жёлтыми/медными включениями в этом случае относятся к заземлению. Остальные соответствуют микрофону, левому и правому наушнику.

Рекомендации

Если провода порвались, найти неисправность можно не только при помощи мультиметра. Самая простая диагностика, особенно если соединение подвергалось ударному воздействию, сильному растяжению — проверка вручную. Согнув провод под прямым углом, его нужно прощупать по всей длине, оставив наушники включёнными. То место, на котором появится изменение в динамиках, будет областью разрыва проводов.

Если не удаётся починить паяльником повреждённый наушник, нужная техника отсутствует под рукой, можно справиться и без него. При расположении места обрыва на длинном участке провода можно временно соединить кабель скруткой, предварительно зачистив его от изоляции. Повысить надёжность можно, если использовать паяльную пасту или фольгу, а затем прогреть ремонтируемый участок зажигалкой. Соединённые места покрывают изолентой.

При наличии сохранившихся следов припоя на контактной площадке и концах проводов их можно прогреть, сделав импровизированный паяльник из обычной медной проволоки или гвоздя.

Разогрев наконечник такого «инструмента» на газу или в пламени свечи, можно на время восстановить целостность соединения. Важно лишь помнить, что такая пайка не прослужит долго, впоследствии нужно обязательно провести процедуру заново, с зачисткой и нанесением на кабельные жилы свежего полуда. Все временные способы ремонта являются экстренными мерами, они не гарантируют сохранения достигнутого результата на длительное время.

При пайке проводов наушников полезным приспособлением могут стать обычные канцелярские зажимы или деревянные прищепки. Они выполнят роль мини-струбцин, облегчат фиксацию детали, предотвратят получение травм при близком контакте с раскалённым жалом паяльника. Особенно полезно такое вспомогательное приспособление при починке обрывов в области штекера.

При диагностике повреждений нужно обращать внимание на характер неисправности. Если обрыв неполный, при изменении положения провода звук будет восстанавливаться или появятся шумовые помехи в неисправном канале. При абсолютном отсутствии контакта точнее всего место повреждения покажет исследование тестером.

О том, как спаять провода наушников, сморите далее.

16 января 2022 в 22:10

Бесполезная трата времени!

На заводе где была спроэктирована и собрана Ваша АС работают не дураки, безусловно припаять провода к динамику НЕ много сложней и дольше чем соединить их разъёмами, но не на столько чтобы из за этого жертвовать качеством звука, а значит ничего от этого не изменится.

При этом заниматься этим должен человек имеющий опыт в подобных делах, и совсем не факт что Вы останетесь довольны результатом.

Хотите что-то изменить, поэксперементируйте со своей кабельной объвязкой, толку будет куда больше.

Народ и апгрейдит фильтры на Оптиконах,меняя комплектующие с таким же номиналом на более качественные. И изменения,судя по отзывам оправдывают финансовые затраты и вмешательство в АС.

Да и не только на Оптиконах. Люди Понимающие, а также думающие что понимают ковыряют АС любых производителей, вот только результат подобных вмешательств ни у всех положительный.

Поэтому я считаю что подобными действиями заниматься должен человек имеющий опыт и практические навыки.

Мне доводилось читать не только положительные отзывы.

Да, бывает и такое.

Да и результат сами понимаете оценивается на слух,для чего собственно это все и делается. А это субъективно.

Евгений, на производстве, массовом производстве, используют принцип разумной достаточности. Клеммы удобней и при сборке и при ремонте. Поэтому в бюджете предпочитают ставить их, а не паять. В любом случае производитель делает то, что ему выгодней.

Дело не в том,что кто то глупее, а кто то умнее. Тот кто делает какие-либо доработки в АС- делает это под свой вкус(слух) и если его устраивает этот способ — почему нет? Вы же тоже в своем сетапе меняете компонеты тракта- усиление,источник, кабельную обвязку, пытаясь на слух подобрать оптимальное для вас звучание.

Да, но я могу во первых сравнить разные варианты, а переделав не сравнишь с прежним

А во вторых — тут чисто психологический фактор : «раз я сам это сделал, то это обязательно хорошо», то есть предвзято. Нет объективной оценки

На мой взгляд важен достигнутый результат,а не сравнение.

А зачем эта оценка нужна,если человек делает эти изменения под себя и его это устраивает?

А как понять результат, если сравнить не с чем ?!

Здравствуйте, а как мы выбираем ас ? Усилители ? Источники ? Сравнивая и оценивая одни с другими !

Это уже похоже на самоутешение 🤷

А Вы что воспринимаете(понимаете) результат только тогда, когда проводите сравнение? Так понять нельзя- нравится или нет больше?

Если не с чем сравнить — то как понять , что что то лучше, а что то хуже ?

Если не иметь возможности послушать звук hi fi , то и с блютус колонкой можно всю жизнь прожить думая что это верх качества 🤷

Все познается в сравнении !

А какой это звук HIFI, у него есть разве какой то стандарт звучания? Чтобы не спутать с пресловутой

За себя скажу что, положительный результат полученный своими руками приносит больше радости и эйфории нежеле «купленный в магазине».

Вопрос ТС заключался в куда менее глобальном «абгрэйде», вот он та врядли принесёт какой нибудь результат.

Вот здесь соглашусь. Если производитель посчитал возможным поставить клеммы, значит затраты на пайку не рентабельны и не принесут слышимого результата. Если уж задумывать апгрейд, то глобально.

То ли дело Боги, которые горшки обжигают

Вы только в начале пути. Наберетесь знаний, опыта, — Ваша точка зрения может поменяться, категоричность суждений уйдет.По теме вопроса — да, на звук пропайка контактов в динамике может не повлиять, но на надежность соединения — да.

Саня, завтра влеплю тебе плюс ! 👍

Вот уже несколько дней наблюдаю как Бог и Каратель в одном лице, то угрожает пользователю минусами, то обещает вознагродить плюсами.

Уважаемый, вы правило 11 читали?

А где то в другой ветке я писал, что «завтра влеплю минус» — это ли не то, за что ратуют недовольные : «анонимность ставящих оценки» ??? Я прямо писал, что не согласен с позицией, осуждаю какие то высказывания и показываю, что поставлю отрицательную оценку..

Вы хотите весь тот срач теперь сюда привести ?! Там — мало ?

16 января 2022 в 22:36

Не делайте ничего. При продаже акустика будет «копанная». Вы себе безусловно доверяете, а покупатели будут считать что что-то сильно не так

17 января 2022 в 11:20

Автор . Идите дальше , пропаяйте вообще все соединения на клеммах , в сетевых проводах , в акустических , припаяйте к выходным клемам усилителя и не забудьте к входным клемам акустики припаять , только припой используйте без свинцовый .

18 января 2022 в 09:57

16 января 2022 в 21:38

А что у вас случилось, что вы оптиконы паяете ?

Все хорошо, но не помню где, где-то читал , что пайка лучше , вот и хочется узнать ещё мнения

Всмысли ? Вы хотите просто переделать ас с которыми все хорошо ?! 😳🤦

В принципе пайка увеличивает площадь контакта. Мы в своей акустике только паяем. В ПроАк используют пайку, да и во многих других.

16 января 2022 в 22:03

Контакт будет лучше, но на звук не повлияет.

А если припоем с содержание серебра?

16 января 2022 в 22:09

Гибкий провод не отпаяйте и не измените его положение относительно корзины и диффузора. Хотя все решаемо. Пробуйте. Я сам тоже всегда паял, хуже когда клема в патай спрятана и нельзя проконтролировать не отвалился ли провод с другой стороны от перегрева.

16 января 2022 в 22:16

Да хоть полностью из серебра.

17 января 2022 в 17:57

Ловля блох. Тут надо знать, что хочешь получить. Потренироваться можно на более дешевых колонках, если так хочется. А тут целый Оптикон.

Приведу пример. Менял ОУ на Xonar Essence STX (не пайка) NE5532 на LME49720. Звук прям изменился в лучшую сторону. Не грубый стал и мелодичный. Пошел дальше. Перепаял тактовый генератор — ухудшение. Еще, когда обратно хотел старый запаять, сжег контакт.

Купил такую же потом))

Короче, ради интереса решил усилки эти вставить в усилок свой. Но погнул.

Заказал 49720 в ЧипДип — а звук не тот!

Пришлось с ибей вновь заказывать. Где-то на 80 процентов звук был.

Но это было не таким уж дорогим (не дешевым тоже) полем экспеиментов, от балды.

А что у автора будет? Нужна цель. А не так, что от балды. Ну или если есть пара-тройка лишних миллионов.

Читал про эти Дали, что не для метала. Может, ошибаюсь. Чего не хватает то? 🙂

17 января 2022 в 19:38

как вариант Mundorf

Если только вы и фильтр замените на Mundorf

17 января 2022 в 20:02

запаять контакты на динамиках

17 января 2022 в 22:56

Я не один раз слышал о том как обязательно нужно менять те металлические вставки между терминалами на акустике имеющей возможность подключения по Би-вайрингу. Но вот если мы посмотрим на обратную сторону этих терминалов, то увидим вот это (см.фото)

Это ведь те же железки от которых мы стараемся избавиться снаружи.

И тут мне не понятно, если снаружи стоит менять, ибо это влияет на звук, то почему нет смысла делать подобные замены внутри АС? Кстати, где то даже видел терминалы под пайку.

Кстати это НЕСО 302ые )) но я думаю такая же картина и в других АС.

Видимо Викта. Я их разбирала, но живьём все немного культурнее выглядит.

Да, те самые Викты. Кстати кроссовер аккуратный, но вот эти «железяки» не дают спокойно спать😁

С учётом их класса и стоимости — у меня к ним нет вопросов.

В поле возможно.

У меня есть Focal Chorus, внутри у них аккуратно собранный но на копеешных детальках фильтр, к динамиками идут тонюсенькие проводочки 0,75 мм2.

Ну и ладно бюджетная АС, играют они честно на каждый рубль своей стоимости.

Каково же было моё удивление когда я увидел тот-же самый фильтр и те-же самые проводочки в более старшей линейки Aria, а на сегодняшний день она между прочим стоит в 4-ре. раза дороже моих Chorus.

Не, в этом плане у оптиконов сделано лучше, от входных клейм до фильтра и даже выход с фильтра — все пайка, и провода более менее приличные ( в отличии от цензоров )

А как Вы определили качество проводов в Цензорах и Оптиконах?

На цензорах было меньше сечение, и омедненка

Так оптимизация и есть результат пресловутой разумной достаточности:))

17 января 2022 в 22:59

Вибраниум кто-то пробовал?🤔

На него Ваканда мораторий объявила☹️

18 января 2022 в 10:47

Вы по-моему уже просто помешались в рассудке на плюсах-минусах и мните себя, как Вам уже писали — то ли страшным карающим местным божеством, то ли челопуком — пиу-пиу минусами :)))

Все проще — я адекватно отвечаю на ваше хамство 🤷 не вступая с вами в срач и давая ему оценку.

И открыто говоря, что ставлю вам минус.

17 января 2022 в 22:33

попробовать замарочется с абгрейдом

Да АПгрейд чёрт возьми, АП!

Во первых Вы мне ни брат, ни кум, ни сват поэтому давайте друг к другу на Вы.

Во вторых Вы глубоко заблуждаетесь, я Вам минусы не ставил, и вообще такой привычки не имею, и на всю эту статистику мне фиолетово.

Если у Вас есть желание в рамках приличия, подискутировать по теме вопроса, я готов!

Вы — просили.

Я — не смог отказать

By wheels22 , May 17, in Аудиоаппаратура. Имеются наушники с микрофоном и с регулятором громкости. Такая проблема: не работал один наушник. Разобрал, отпаялись на левом динамике четыре проводка. Все перепаивал.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах. По завершению появится ссылка для доступа к найденным материалам.

У меня есть наушники, правый и левый. Будут ли различия в звуке по сравнению с нормальным расположением? Просто маркировка проводов такая, что могу лишь сделать синфазность, но не правильную полярность. И я слышал, что на моно динамике вообще все равно, как паять. Право-лево проверил, а вот полярность не знаю как. Я очень плохо различаю цвета, можете сказать, правильно ли я спаял? И у меня нет тестера, увы. От кого ты слышал своё слышал? По сути, если правильно понял то, если телефоны в противофазе, то КИЗ сместится в одну из сторон.

А как ещё описать? Обычная маркировка: красный на правый канал, синий на левый или наоборот и два бесцветных на обоих под общий. А тут: два синих на обоих, один красный и один бесцветный. Или один из синих зеленый, а красного нет, у меня частичная цветовая слепота. В общем случае если это обычные стерео наушники с Jack-ом, а не какое-то извращение, то есть 2 варианта — у тебя balanced stereo и простое stereo.

Микрофон в наушниках есть? А ведь можно посмотреть полярность наушников на разъеме. Если я не путаю, то минус всегда в них общий. Впрочем гугл подскажет правильную распиновку 3,5 джека лучше меня. А еще наушник это просто катушка. То есть собственно самому наушнику полярность фактически по барабану. Из этого следует что для того чтобы тебе всё слышать правильно, надо не перепутать каналы. То есть припаять правый к правому, а левый к левому.

И кроме этого сохранить одинаковую полярность подключения на каждом наушнике. Есть balanced stereo созданное упоротыми меломанами, где это не так, хотя оно на деле услышится только при очень длинном проводе, да и то тем, что помех будет меньше. Загугли, это продукт упоротых товарищей, которые нам товарищи, совсем не товарищи.

Требует специального оборудования для работы, при том они до сих пор не смогли договориться и из-за этого у них даже стандартов нет, из-за чего оборудование может не работать и работать неправильно даже при одинаковых разъёмах, видимо это такой способ вендорлока. Нет, штекер на заводе спаян. Просто кот погрыз провод, потому я купил за 50 рублей наушники-доноры.

Добавил в ОП фотки того, как было и как стало. Я очень плохо различаю цвета, можешь сказать, правильно ли я спаял? Я проще сделал — купил несколько метров провода для Jack-а и пакетик разъёмов, перепаиваю целиком по необходимости правда в мои наушники штекер втыкается.

Одни наушники переживают 1 провод у меня он время от времени стулом раскатывается. Хотя сейчас хорошие наушники с хорошим и крепким проводом, за 5 лет интенсивного использования провод не сломался, наушники стали сами ломаться пластиковые крепежи для регулировки посадки наушников стерлись из-за чего иногда ухо выпадает , думаю через 2 года буду новые покупать.

В таких случаях мембрана всегда будет напряжена и выдвинута вперед к уху. Если ты перепутаешь полярность при пайке то мембрана уйдет от уха назад и скорее всего упрется в магнит. Как минимум будет неприятный клиппинг а возможны повреждения мембраны. А здесь просто мостовое включение Спасибо за инфу. В ОП есть фото пайки на заводе и моей. Можешь сказать, правильно ли я спаял? Я очень скверно различаю цвета.

Спаяно правильно. Это я про этих упоровшихся людей аудиофилов. У них 2 нуля вместо одного общего. А ты померяй DC составляющую своей аудиокарты. Гарантирую приличное в сравнении с RMS положительное отклонение от нуля.

Ну так я об этом же. Тут явно мостовое влючение. А балансное вот. Ну сделай из куска провода и 1,5-вольтовой батарейки. Он наушники пожжет даже 1. Я наушники тестирую исключительно на мегаомах тестера — он тогда держит на щупах минимальные 0. И то это много. Обычно RMS наушников не более мВ. Кстати купил тут диоды шоттки BAT54S и впаял на клеммы головок наушников антипараллеьно. Теперь громкость никогда не будет зашкаливать и наушники не сдохнут раньше времени.

Если все как на картинке на обоих капсюлях на картинке нарисовал только для одного , то все правильно подпаял:. Спасибо за предупреждение. Поищу среди знакомых тех, что с тестером. Но судя по цветам, спаял верно. Спасибо peregrine за подсказку. ИРЛ сам так батарейками по молодости хорошие наушники пожег. Чет анекдот вспомнил про ток переменный и ток постоянный. Спрашивают Вовочку что такое постоянный ток, а что такое переменный.

Вовочка и отвечает что постоянный ток бьёт постоянно, а переменный нет-нет да ударит. К чему это я? Ах, да, ток со скоростью света идет и на то чтобы сломаться время требуется только для разогрева провода или для деформации механической части динамика ХЗ от чего они там горят, наверно изоляция на катушке плавится между витками.

Так что это короткое время лучше не рисковать. Видел я одного человека который по опыту рукой в работающий двигатель лазил. С наушниками конечно не так критично, их и купить можно, но всё же У топик-стартера ничего нет кроме старого паяльника.

Был предложен адекватный вариант получить ответ на вопрос уровня первоклассника. Прозвонка в хозяйстве IT-шника в любом случае полезная штука. Если у ТС-а есть возможность её приобрести, то это хорошее приобретение, как по мне. Если человек приходит на форум с таким наиглупейшими вопросами, то сомневаюсь, что он сможет адекватно использовать приобретение. Может он пока совсем зеленый количество звезд тут не важно и только-только начал самостоятельную жизнь без папки и мамы, которые его и накормят и напоят и наушники спаяют, все с нуля начинали.

У тебя 4 провода. Из-за особенностей сетчатки ты можешь лишь сказать, что 2 из них кажутся тебе то ли синими, то ли зелеными; а другие два то ли красными, то ли неокрашенными и цвета меди.

Попробуй теперь определить, как их паять. Если бы я нормально видел цвета, я бы не задавал такие вопросы. RU Регистрация — Вход. Обычные стерео наушники с 3. Linux при том, что я именно из под него и слушаю музыку.

Это что за некоторые аудиовыходы? Какая-то туфта.

Не работает динамик наушников? Как починить динамик наушников.

Различные поломки наушников — весьма распространенная проблема, особенно если это устройство используется активно, а не для прослушивания музыки дома. Чаще всего ломаются вставные наушники — вкладыши и вакуумные затычки, поскольку именно они обычно используются вне дома — например, при активных занятиях спортом. Если наушники перестали работать, их, возможно, придется разбирать. Конечно, это не всегда возможно — так, сложнее всего разобрать вкладыши и затычки, имеющие монолитный корпус. Кроме того, после разборки таких наушников вам могут потребоваться новые запасные части.

5 Как паять наушники правильно: припайка проводов, штекера и динамиков Попробуйте покрутить штекер и динамики, руководствуясь той же логикой.

Как разобрать и починить сломанные наушники

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно. Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала. Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы.

Как спаять наушники

В повседневной жизни современного человека наушники являются незаменимым атрибутом, позволяющим получать удовольствие от прослушивания любимой музыки и аудиокниг в любом месте и в любое время. К сожалению, данный гаджет не вечен и подвержен поломкам. В такой ситуации вам приходится задумываться, можно ли произвести ремонт наушников своими руками, или лучше купить новые. Рекомендуется не спешить выбрасывать старые, так как сломавшиеся, в большинстве случаев, можно отремонтировать в домашних условиях.

Мы постараемся ответить на вопрос: ремонт наушников своими руками штекер 3 провода по рекомендациям подлинного мастера с максимально подробным описанием.

Ремонт наушников своими руками айфон

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Как припаять провода к динамику? Сообщение от Filimonoff. Ads Яндекс. И еще, сейчас между красным и черним вроде КЗ.

Как спаять наушники без паяльника

Перед тем как припаять провод к динамику, в крайнем случае, перед установкой Производить разборку наушников до уровня компонентов динамика.

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Как припаять провод к динамику? Сообщение от Юрий-dos. Ads Яндекс. Сообщение от оборотень.

Самое подробное описание: ремонт динамика наушника своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Каждый, кто пользуется наушниками, рано или поздно сталкивался с тем, что они выходят из строя. Как правило, это проявляется в виде одного не работающего динамика. Такая поломка характерна для наушников, и связана она с тем, что их провода постоянно перегибаются. Ниже на фото красными кругами показы зоны, наиболее подверженые риску обрыва. Как показывает практика, если произошла такая поломка, в большинстве случаев работоспособность можно восстановить. Расскажем подробно, как спаять наушники, чтобы они продолжили вас радовать чистым звуком. Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле.

Мы постараемся ответить на вопрос: ремонт наушников своими руками динамик по рекомендациям подлинного мастера с максимально подробным описанием. Что делать с неисправными наушниками? Такой вопрос рано или поздно встаёт перед каждым любителем послушать музыку, вне дома, особенно в общественном транспорте.

У наушников самым уязвимым местом считается провод. От частого изгиба медные жилы переламываются и один или сразу два динамика перестают звучать. Чтобы отремонтировать гарнитуру надо сначала определить место разрыва. Поиск осуществляют просто: прощупыванием пальцами рук или мультиметром. А вот как соединить провода наушников, если они порвались мы, сейчас рассмотрим.

Определение места разрыва

Если динамик издает треск или молчит, то с уверенностью 99% можно сказать, что произошел обрыв провода. С дешевыми китайскими наушниками возиться не стоит. Их проще выбросить. Дорогую гарнитуру стоит попытаться отремонтировать. Существует два способа поиска обрыва.

Как защитить наушники от механических повреждений и укрепить провод
, Как припаять штекер наушников
, Как самостоятельно починить наушники, если один перестал работать

Простой поиск прощупыванием

Первый способ поиска основан на прощупывании кабеля пальцами рук. Гарнитуру подключают к мобильному телефону и воспроизводят музыкальный файл. Провод по всей длине, начиная от штекера и заканчивая входом в наушники, переминают пальцами.

Когда неработающий динамик издаст треск или прерывистое звучание, диагностируемый участок провода отмечают для выполнения ремонта. Способ поиска даст результат, если переломленные жилы далеко не разъехались друг от друга внутри изоляции.

Поиск мультиметром

Второй способ оправдан, когда поиск прощупыванием не дал результатов. Если кабелем зацепиться во время ходьбы, происходит рывок. Медная жила лопается, а изоляция растягивается. Прощупывание здесь не поможет. Концы жил удалены друг от друга и при переминании кабеля не сблизятся.

Поиск разрыва выполняют мультиметром:

• Чтобы прозвонить кабель мультиметром, придется счищать местами изоляцию. Метод агрессивный, но другого выхода нет. Желательно постараться разобрать наушник, чтобы прозвонить сначала весь кабель от контактов динамика до металлической части штекера. Если сигнал на мультиметре есть, значит, причина в динамике и провод резать не стоит.
• При отсутствии сигнала или в случае невозможности разбора наушника выполняют надрез изоляции. Перелом жил чаще всего случается возле штекера, динамика или на раздвоении провода. Чтобы проверить штекер снимают 5 мм изоляции кабеля на расстоянии 5 см от наушника. Зачищать надо осторожно, иначе повредится тонкая жила. Один щуп мультиметра прислоняют к контакту штекера, а другой щуп ставят на зачищенный участок. Появление сигнала говорит, что из строя вышел участок входа в наушник.
• Отсутствие сигнала на мультиметре говорит о повреждении другого участка. Следующий надрез изоляции делают на удалении 5 см от штекера. Осуществляют новый замер. Появился сигнал – провод порвался возле штекера. Отсутствует сигнал – процесс поиска продолжается.

Надрезы изоляции выполняют через 5–10 см, пока не найдется проблемный участок. После ремонта оголенный провод изолируют. Вид неэстетичный, зато гарнитура будет работать.

Соединение проводов с помощью паяльника

Разрыв найден, и его надо устранить. Самый эффективный способ соединения проводов – это пайка. Можно считать удачей, если порвалась только одна жила и этот участок точно обнаружен. Проводок спаивают, не разрезая весь кабель. Серьезное повреждение устраняют отрезанием проблемного участка, спаиванием проводов и накладкой бандажа.

Пошагово процесс пайки выглядит так:

Кусачками или ножом отрезают поврежденный участок. На одном конце кабеля счищают 2–3 см оплетки, чтобы освободить жилы. Количество проводков зависит от модели наушников. У гарнитуры с микрофоном 4–5 жил. Простые наушники подключены 3–4 проводками.

Не стоит пугаться. Жилы покрыты разноцветной изоляцией, так что перепутать их при пайке невозможно. На микрофон идет два скрученных проводка: сигнальный и заземление. Их сразу видно под оплеткой. Заземляющая жила обычно имеет желтый цвет изоляции.

Аналогичную процедуру выполняют со вторым концом кабеля. Когда все жилы будут освобождены от оплетки, с их концов снимают изоляцию длиной 5 мм. На обзор предстанет жгут тонких медных волосков, которые закручивают пальцами по часовой стрелке.

Контакты кратковременно обжигают зажигалкой. Огонь удалит защитный лак с жил. Процесс обжига обязателен. Лак не только мешает пайке, но и является диэлектриком. Если защитный слой не удалить, хороший припой схватится, но контакт между соединенными жилами будет плохой.

Все кончики жил предварительно надо залудить оловом. На оплетку кабеля надевают кусок толстой термоусадочной трубки. Это будет изоляция бандажа. На каждую жилу аналогично надевают кусочки тонкой термоусадочной трубки. Это будет изоляция контактов.

Концы луженых проводков скручивают, соблюдая соответствие цвета изоляции. Каждую скрутку прогревают паяльником, пока олово полностью обхватит соединение жил.

После завершения пайки проверяют работоспособность наушников. Если звучание в динамиках появилось, приступают к накладке бандажа. Сначала на скрутки надвигают тонкие термоусадочные трубки и прогревают их огнем зажигалки. Изоляция защитит пайку жил от замыкания. Получившийся жгут проводков связывают суровой ниткой, надвигают с оплетки кабеля толстую термоусадочную трубку и прогревают огнем.

Соединение проводов без паяльника

Соединяют провода наушников только пайкой, иначе не будет хорошего контакта. Если не оказалось паяльника под рукой, придется прибегнуть к альтернативным методам.

Соединение жил паяльной пастой или припоем

Метод обеспечит надежный контакт, так как основан на пайке, но паяльник в этом процессе не участвует. Для соединения провода понадобится две консервные банки, припой, канифоль и открытый источник огня.

Когда жилы кабеля будут зачищены, приступают к примитивной пайке:

• В консервную банку кладут олово, а в другую канифоль и прогревают на открытом огне до начала плавления. Процедуру удобно выполнять на газовой печке. Когда начнется плавление, зачищенный от изоляции конец каждой жилы сначала погружают в канифоль, а затем в олово.
• Примерно через 5 секунд медная жила станет серебристого цвета. Залуженные концы проводков скручивают, соблюдая соответствие цвета изоляции. Скрутки слегка прогревают огнем зажигалки для спаивания. Можно просто соединение погрузить в расплавленное олово.

После пайки всех жил накладывают изоляцию и бандаж.

Соединение провода простыми скрутками

Метод плохой, так как не обеспечит нормальный контакт, но при отсутствии паяльника временное соединение провода скруткой спасет ситуацию. Процесс прост. Жилы зачищают от изоляции и скручивают пальцами в плотный жгут.

Каждую скрутку изолируют скотчем, изолентой или термоусадочной трубкой. Чтобы провод не разорвался, на соединении ставят бандаж из суровой нитки. Для эстетики сверху наматывают изоленту или натягивают термоусадочную трубку.

Из всех рассмотренных способов только пайка провода обеспечит качественное звучание наушников. Скрутки – это временное спасение. Их придется пропаять, иначе после окисления медных жил звук в динамиках исчезнет.

Самостоятельное изготовление простых наушников и гарнитуры с микрофоном
, 5 лучших наушников Bluedio
, 5 лучших наушников до 1000 рублей
, Как подключить микрофон к ноутбуку
, Как почистить наушники
, Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры
, Нет звука в наушниках
, Распайка наушников
, Ремонт наушников своими руками

Соединение проводов с помощью паяльника: инструкция с пошаговым фото

В этой статье будет представлен учебный материал, не только что такое звуковая катушка для динамика, но как определить или изготовить звуковые катушки самому.

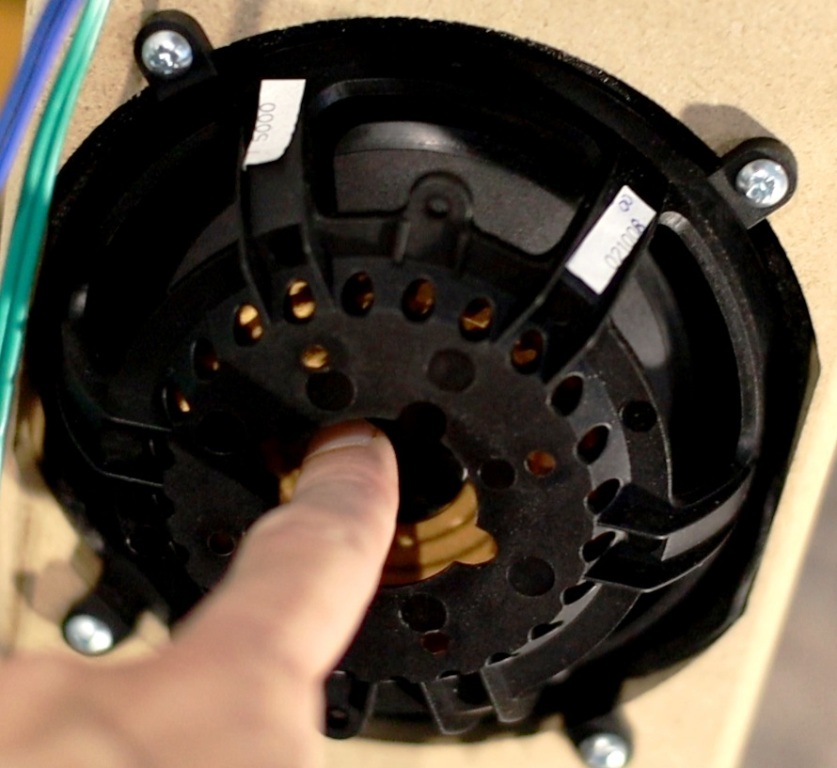

Звуковая катушка для динамика

Здесь рассматриваются основы звуковых катушек, материалы и размеры катушек, методы намотки звуковых катушек, конфигурации, советы и рекомендации, а также типы проводов — это ценный, краткий сборник уникальных знаний.

С 1990 по по наши дни индустрия намотки звуковых катушек в России медленно и болезненно уничтожалась. Большая часть индустрии сборки динамиков переместилась в Китай, но последние несколько отечественных намотчиков катушек остались, поскольку они предлагали катушки чрезвычайно высокой мощности, катушки из плоской проволоки с высоким коэффициентом сжатия или другие уникальности.

В конце концов, в Азии приобрели большую часть этих возможностей. Сегодня в России остается мало компаний, которые занимаются намоткой и поставкой своих высокопроизводительных звуковых катушек. В любом случае, мы не публиковали руководства по намотке катушек на сайте Звукомания много лет, так что начнем.

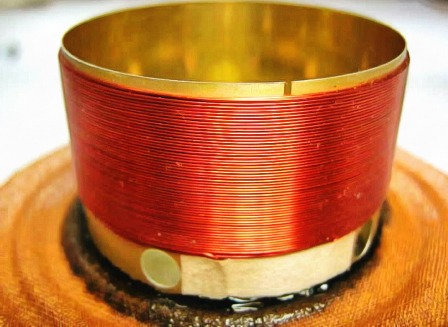

Основы звуковой катушки для динамика

Типичная звуковая катушка динамика состоит из компонентов:

• бобина,
• провод,
• кольцо,
• клей
• кабель для вывода.

Звуковая катушка начинается с вырубки, предварительно покрытой клейкой заготовкой, на которую наматывается провод звуковой катушки. Заготовка такой шпульки будет зависеть от многих факторов. Конечно, диаметр бобины зависит от диаметра зазора звуковой катушки.

Зазор, указанный от полюсного наконечника до катушки, обычно меньше, чем зазор, указанный от внешнего диаметра катушки до верхней пластины. Трение полюсного наконечника о катушку менее разрушительно, чем трение изоляции катушки о верхнюю пластину, и компенсирует коэффициенты расширения катушки из-за нагрева.

Высота катушки динамика зависит от множества факторов, в том числе

• Высота намотки звуковой катушки.
• Расстояние между верхней частью пакета звуковых катушек и крестовиной.
• Расстояние между верхней частью катушки и крестовиной обеспечивает зазор, необходимый для предотвращения контакта крестовины с корзиной/верхней пластиной при движении вниз. Как правило, этот размер является побочным продуктом выбора конкретного диффузора и корзины динамика.
• Расстояние, на которое шпулька выходит за пределы соединения шейки и вершины конуса. Если шпулька выдвигается слишком высоко, необходимо использовать пылезащитный колпачок большего или более глубокого размера.коаксиальный динамик внутри

Намотка звуковой катушки включает размещение заготовки на оправке, формирование из нее цилиндрической бобины и намотку провода на форму. Когда катушка наматывается на бобину, изоляционное покрытие (и термореактивное клейкое покрытие на заготовке) активируется спиртом/ацетоном или другой системой растворителей.

Метод мокрой намотки проволоки звуковой катушки динамика

В качестве альтернативы используются методы мокрой намотки проволоки, обычно для звуковых катушек динамиков очень высокой мощности. В этом случае клей наносится на изолированный магнитный провод с неклейким покрытием как часть операции намотки. Затем вся сборка звуковой катушки отверждается. Традиционно рулон запекают, чтобы затвердел термореактивный клей, образуя молекулярную связь.

Время запекания будет больше, чем заявленное время отверждения клея, и будет зависеть от калибра проволоки (AWG), который может варьироваться от № 35 до № 28, и количества слоев, от однослойной плоской проволоки до четырех слоев (или даже восьми слоев).

Чтобы обеспечить приблизительное руководство, если клей номинально требует 25 минут при 425 ˚F, то небольшой рулон (небольшой толщины/малого диаметра) можно запекать в течение 30 минут при 425 ˚F. Для большого змеевика диаметром от 3 до 4 дюймов может потребоваться 80 минут при температуре 450°F.

В качестве альтернативы производители динамиков, внедряющие этот процесс самостоятельно, могут начать с заготовок с покрытием и намотать их либо непосредственно на бобину, либо прикрепить бобину к готовому набору катушек, который нарезан (это чаще встречается в звуковых катушках из плоского провода).

Крепление звуковой катушки

Существует много способов крепления звуковой катушки/шпульки к крестовине и конусу. Соображения стоимости, температурных возможностей, простоты нанесения, времени отверждения, прочности сцепления и влияния на частотную характеристику должны быть сбалансированы для достижения наилучшего компромисса для конкретного применения.

Независимо от материала катушки, в приложениях, где динамик будет подвергаться воздействию высокой мощности при первоначальном использовании, сборка катушки должна подвергаться окончательной низкотемпературной (150°F) сушке в течение 12 часов, чтобы обеспечить медленное контролируемое выделение газа. Это устранит образование пузырей в изоляции провода между катушкой.

Конструкция звуковой катушки

Давайте углубимся в материалы подложки катушки, начнем с некоторых соображений по требуемой/желаемой прочности, механическим и электрическим свойствам, а также допуску температуры. Внешняя сторона заготовки покрыта тонким слоем термореактивного клея. Заготовки часто покупают предварительно покрытыми у «конвертера», который представляет собой фирму, которая наносит покрытие и прорези, а также хранит материалы для обмотки звуковой катушки.

Покрытие и преобразование

Толщина покрытия влияет на общую толщину пленки, но ее следует указывать отдельно от самой пленки-основы. Что касается толщины бобины, то там, где масса/толщина имеет решающее значение (например, в твиттерах), используются бобины толщиной 1 или 2 мила, а толщина 2 и 3 мил идеально подходит для стандартных автомобильных громкоговорителей.

Толщина бобины 3 мил популярна для многих потребительских аудио применений (например, звуковых панелей и дешевых динамиков), а толщина 5 мил используется там, где критична прочность стенок (например, динамики с более высокой выходной мощностью, особенно низкочастотные).

Шпулька катушки

Конфигурации шпульки — шпульки могут иметь спиральные или стыковые соединения. В зависимости от диаметра звуковой катушки ширина стыкового зазора обычно составляет от 1/64 до 1/32 дюйма. Этот зазор будет увеличиваться при высокотемпературной работе звуковой катушки. Спиральные бобины использовались для улучшения округлости катушек, где требуются узкие зазоры звуковой катушки.

На первый взгляд, неэлектропроводные подложки катушек не требуют зазора, так как перекрытие не создаст короткозамкнутого витка. Закороченные витки с электропроводящими материалами приводят к индуктивным эффектам, таким как сильные вихревые токи, более высокие искажения, раскачивание катушки и нагрев. Есть много превосходных динамиков с алюминиевыми катушками, в конструкции которых используются методы подавления вихревых токов (медный колпачок, короткозамыкающее кольцо), чтобы избежать искажений при увеличении демпфирования. Тем не менее, большинство катушек разделены, чтобы приспособиться к тепловому расширению звуковой катушки.

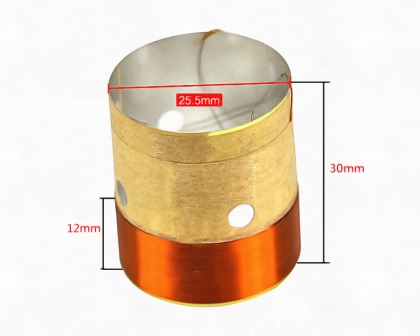

Вентиляция шпульки звуковой катушки

Некоторые инженеры по акустическим системам используют отверстия, пробитые в шпульке между верхней частью стека звуковой катушки и шейным соединением. В первую очередь этот прием используется для улучшения охлаждения. Благодаря этой форме вентилирования шпульки можно уменьшить нарастание давления в воздушной полости за пылезащитным колпачком.

Другими положительными эффектами являются уменьшение массы и демпфирование крутильных резонансов катушек. Одним из не очень привлекательных эффектов является неприятный «свист» турбулентности, который может возникнуть, если скорость воздуха через вентиляционные отверстия слишком велика или если вентиляционные отверстия частично заблокированы при больших отклонениях. Если вентиляционные отверстия слишком велики, структурная целостность бобины может быть нарушена, что может привести к короблению.

Воротники звуковой катушки

Воротник представляет собой один или несколько витков ленты, расположенной между пакетом катушки и шейным соединением. Часто воротник доходит до шейного сустава. В первую очередь хомут используется для надлежащей фиксации выводных проводов от катушки, но выводные провода также могут быть приклеены непосредственно к бобине.

кабель Transparent reference the wall

Второстепенными свойствами воротников являются усиление адгезии и сохранение округлости. Дополнительные цели могут включать в себя дополнительную прочность стенки катушки, температурную изоляцию между катушкой и конусом, а также в качестве поправочного коэффициента для установки катушек, которые слишком малы для стандартного внутреннего диаметра конуса.

Термические свойства звуковой катушки

Алюминиевые катушки популярны из-за высокой теплопередачи, но могут привести к чрезмерному нагреву соединения шейки не только из-за их теплопроводности, но и из-за эффектов самонагрева от вихревых токов. Если в шейном соединении ожидается высокая температура, это может потребовать компромисса при выборе клеев.

Кроме того, вихревые токи неравномерны по ширине бобины из-за расхождения индуцированного тока на каждом конце листа. Это приводит к опрокидывающей или наклонной силе, индуцируемой звуковой катушкой, которая пропорциональна скорости конуса.

Термореактивные полиимиды имеют значительно меньшую массу, чем алюминий, и, поскольку они не являются электропроводными, не закорачивают звуковую катушку в случае нарушения изоляции между катушкой и катушкой. DuPont Kapton, UBE Ulpex и Kaneka Apical являются ведущими поставщиками термореактивных полиимидов (PI), и их не следует путать с термопластичным PI, которые часто поставляется китайскими поставщиками звуковых катушек.

Термопластичные пленки размягчаются при более высоких температурах и могут привести к «срыву рулона» и деформации бобины при гораздо более низких уровнях мощности, чем термореактивный PI. Стекловолокно и композитные материалы также использовались на катушках для мощных вуферов и сабвуферов с хорошими результатами.

Проволока для звуковой катушки

Магнитная проволока для катушек динамиков доступна в широком диапазоне размеров, профилей поперечного сечения и изоляционных покрытий проводов. Изоляционный слой называется базовым покрытием и доступен с клеевым соединением, которое является верхним или внешним связующим слоем. Магнитный провод часто предварительно покрывают клеем, который реактивируется во время намотки. В качестве альтернативы кабель можно наматывать мокрым способом, при этом клей для верхнего покрытия наносится на провод с неклейким покрытием во время операции намотки.

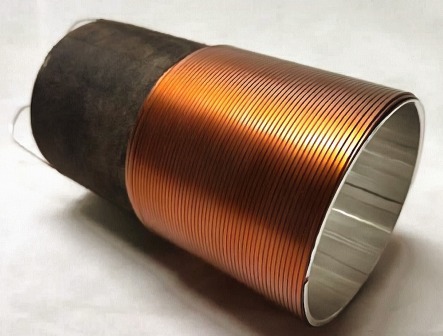

Звуковая катушка для динамиков — плоская проволока

Сечение провода, часто называемое AWG, выбирается с учетом ряда факторов, включая желаемое сопротивление постоянному току, массы, передачу (текущей) мощности и магнитной системы.

В мощном сабвуфере может использоваться провод калибра 28 AWG, в то время как для супертвитера может использоваться провод калибра 38 AWG. Тонкая проволока считается от 34 AWG до 44 AWG. Обратите внимание, что с AWG диаметр 32 AWG вдвое больше, чем у 38 AWG, а 26 AWG в два раза больше диаметра 32 AWG и так далее. Каждые шесть размеров увеличивают допустимый ток в 4 раза, а каждые три размера увеличивают мощность в 2 раза. Помимо материалов проводника, прочность прямо пропорциональна площади поперечного сечения провода.

Для динамиков чаще всего используется медная проволока, хотя также используются алюминиевые и алюминиевые проволоки с медным покрытием (CCAW). Медь обладает большей проводимостью, чем алюминий, и замена меди алюминием требует провода большего диаметра для той же проводимости. Медь обладает превосходной прочностью и гораздо легче паяется, чем алюминий. В настоящее время разрабатываются новые сплавы, которые будут иметь преимущества по сравнению с существующими проводниками.

Соединение кабелей в звуковой катушке динамика

Соединение выводного провода с алюминиевыми звуковыми катушками требует использования специальных флюсов или методов механического (обжимного) соединения. Алюминий предлагает меньшую массу с большей проводимостью на единицу веса, чем медь.

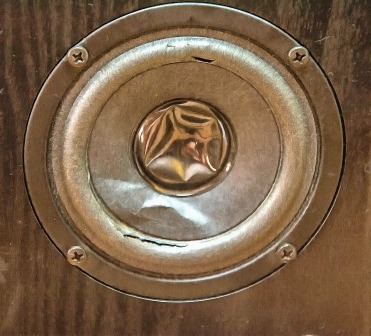

ВЧ-динамик с помятым куполом

Алюминиевая проволока уязвима для работы — она затвердевает при использовании при повышенных рабочих температурах, что приводит к ее хрупкости и выходу из строя. Кроме того, алюминий расширяется более чем на треть больше, чем медь, при тех же температурах. CCAW обладает многими преимуществами обоих материалов, но все же не так прочен, как медная проволока.

Круглый кабель или плоский кабель в звуковой катушке динамика

Круглый провод чаще всего используется в звуковых катушках. В высококачественных динамиках иногда используется сплющенный и намотанный на ребро провод. Преимущества включают большую плотность проводов в зазоре, а один слой плоского провода имеет меньшую индуктивность, чем два или более слоев круглого кабеля. Гораздо проще купить катушки из плоской проволоки, чем производить их. Плоская проволока требует, чтобы круглая проволока была сплющена (обычно с помощью роликов) и намотана на катушку.

Monster Cable XLN — 16S купить

Проволока может быть сплющена до различных соотношений сторон, наиболее распространенными являются 4: 1 или 5: 1, а современные достижения достигают 7: 1 и выше.

Устройства для намотки звуковых катушек динамиков малого и среднего размера

Требуется осторожность и специальные приемы, чтобы предотвратить растрескивание изоляции провода на краях сплющенного провода. Если CCAW сплющен, то необходимо найти поставщика, который может поставить этот провод с очень ровной оболочкой. Затем намотанный плоский провод можно намотать ребром на бобину звуковой катушки. Намоточный станок должен работать очень плавно (ролики с механическим импедансом и т. д.), иначе проволока может порваться.

Поскольку катушка с плоской проволокой обычно имеет один слой, необходимо использовать специальные методы, чтобы вернуть проволоку обратно в верхнюю часть катушки. Катушки из плоской проволоки обладают многими преимуществами по сравнению с катушками из круглой проволоки.

Celestion C3 пассивный динамик

Для достижения наилучших характеристик и достижения радикальных пропорций провода провод можно сплющить, а затем покрыть изоляцией. Для этого требуется полная производственная мощность магнитной проволоки. Недавней тенденцией является квадратный провод, который обеспечивает более высокую плотность провода (поперечное сечение проводника в милах) в зазоре, но позволяет избежать проблематичного однослойного обратного провода из плоского провода.
