Наушники в наше время используются практически всеми и везде. Их можно увидеть не только в мп3 плеерах, но и в сотовых телефонах. Нередко они ломаются, чаще всего из-за того, что в них отходят провода. Конечно, стоят они недорого и всегда можно приобрести новые, но гораздо проще и быстрее отремонтировать их самостоятельно. Если выбран последний способ, то понадобится паяльник.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах. По завершению появится ссылка для доступа к найденным материалам.

Все механизмы рано или поздно ломаются и хорошо, если провод от наушников порвался далеко от джека штекера. Но как же быть, если штекер оторвался, а провод цел? Полностью менять гарнитуру? А если наушники дорогие? Выход есть! После прочтения статьи читатель научится самостоятельно ремонтировать наушники в любом состоянии, при этом неважно, умеет ли он паять или нет.

Каждая модель рассчитана на определённый срок службы. Хорошие наушники — это не те, которые не ломаются, это те, которые постоянно покупают.

Поэтому, если ваша любимая пара сломалась, не стоит винить себя. Это всё проделки жадных производителей и извергов-инженеров, которые наживаются на несчастных покупателях. Дорогие наушники служат дольше, но тоже ломаются.

Их цена обусловлена не только качеством. Премиальная техника стоит столько, сколько за неё готовы заплатить потребители. Конечно, существую и другие варианты например, наушники с микрофоном и одним динамиком , но подавляющее большинство моделей устроены именно так, как описано выше. В некоторых моделях наушников, на штекер нанесена маркировка L левый , R правый , S стерео , M микрофон.

Контакты для земли не маркируются дополнительно. Если обозначений контактов нет, нужно присмотреться, нет ли на корпусе штекера остатков пластиковой обмотки соответствующего цвета. Крайне редко провода вырываются полностью. Множество жил — это каналы, каждый из которых выводит контент удельной частотной полосы на мастер-шину в динамике в том, что вставляется в ухо.

Таким образом понятно, что повреждение хотя бы одной из этих жилок полностью вычёркивает диапазон частот, за который она отвечает.

Почему же этого не слышно? Ели одна частота отсутствует слева, она будет слышна справа. К тому же, когда частота, под которую был выведен канал, его теряет, остаточный сигнал передаётся по другим жилам. Тем самым общая нагрузка на звук увеличивается. Он начинает клиповать и перегружаться. Почему дешёвые наушники за 30 рублей звучат так плохо? Количество жил там минимально и современную музыку они никак не тянут.

Что уж там говорить, даже радио-эфиры транслируются с трудом. Что касается заземления, там всё проще. Пока хотя бы одна жила функционирует, оно есть. Но стоит ей перетереться — звук изменится. Именно этот фактор является причиной того, что контакты залуживают, а не оголяют при помощи канцелярского ножика. Хороший пример потери частот — аудио-сплиттер разделитель. Прибор, разделяющий один вход под наушники на два. Проседает не только громкость, а и частотный диапазон.

Всё по той же причине. Количество жил осталось то же, а количество выходов увеличилось вдвое. Самый просто способ — выполнить дополнительную обмотку, особенно в месте, где провода подсоединяются к штекеру. Именно в этом месте чаще всего происходит перетирание проводов. Советские наушники производились из плотных медных прожилок, которые перерезать то было сложно.

Современные дешёвые наушники имеют крайне тонкие жилы, которые можно перерезать. На дорогих моделях можно заметить армированное волокно в месте сгиба проводов или более толстый эластичный слой. Такая защита обеспечит плавную деформацию проводов и спасёт от отрыва.

Первые модели студийных наушников имели армированные провода. Продюсеры и звукорежиссёры не могли позволить пропустить какой-то момент во время выступления, поэтому обматывали провода дополнительным слоем изоляции. Тоже самое делали с микрофонами. Если взглянуть на фото концертов эстрадной музыки особенно рок-музыки конца го века — можно заметить солидный слой обмотки на микрофонах. Современная музыкальная индустрия переходит на беспроводной вариант и скоро просто незачем будет чинить штекеры.

Также, можно обработать провод слоем краски или лака, который спасёт наушники от переохлаждения. Можно заметить, что в холодное время года, наушники твердеют и шанс повредить провода намного больше, чем летом. Как слишком низкая, так и слишком высокая температура может стать причиной поломки аксессуара. Не позволяйте проводу самостоятельно запутываться. Запутайте его намеренно! Сверните его так, чтобы не было перегибов. В таком состоянии он не перекрутится и не завяжется в узел.

Укоротить его. Чем длиннее провод, тем больше шансов, что в каком-то месте он порвётся или перетрётся. Короткий провод не запутается и обеспечит комфорт и удобство в эксплуатации. Ещё один хороший и креативный способ укрепить и армировать провод — оплести его швейными нитками. Такой метод не только защитит наушники, но и сделает их уникальными, окрасив необычными узорами или паттернами. В холодное время года они будут защищены от мороза и точно не треснут. Сразу отметим, что провода можно просто скрутить, но для получения по-настоящему прочного и качественного соединения, провода нужно припаять.

На самом деле ничего сложного в процедуре нет. Нужно обратить внимание на количество сегментов на штекере. Оно должно совпадать с количеством на старых, иначе часть частотного диапазона будет вырезана. Если всё выполнить правильно, наушники зазвучат как прежде. Не стоит использовать дешёвый припой, так как сопротивление олова не позволит передать весь частотный диапазон.

Звук будет с обрезанным верхом и это не исправит никакой эквалайзер. Пробежимся по основным тезисам статьи:. Попробуйте скрутить контакты перед тем как паять. Если звук проходит — смело закрепляете, если нет — пересмотрите схему подключения.

Берегите свои любимые наушники, не бросайте где попало, не оставляйте на морозе и они прослужат долго и без сбоев. А если беда уже произошла — наша инструкция точно поможет всё исправить в считанные минуты. Содержание 1 Почему ломаются наушники?

Какая проводка лучше — сравнение медной и алюминиевой электропроводки. Зачем нужна гофра для электропроводки, как её подобрать и выполнить прокладку кабеля в гофре. Что такое провод СИП, как расшифровывается, его виды и особенности конструкции. Как штробить стены под проводку — требования, подбор инструмента, технология штробления. Как подключить кабель от компьютера или ноутбука к телевизору?

Как подключить теплый пол к электричеству — схема подключения. Как выбрать акустический кабель для колонок? Как выполнить прокладку силового электрического кабеля в земле.

О том, как правильно припаять новый штекер к наушникам (с распиновкой проводов)

Все механизмы рано или поздно ломаются и хорошо, если провод от наушников порвался далеко от джека штекера. Но как же быть, если штекер оторвался, а провод цел? Полностью менять гарнитуру? А если наушники дорогие? Выход есть! После прочтения статьи читатель научится самостоятельно ремонтировать наушники в любом состоянии, при этом неважно, умеет ли он паять или нет. Каждая модель рассчитана на определённый срок службы.

Проводки очень тонкие и при таком грубом механическом воздействии . В любом случае, надежнее будет спаять скрученные провода наушников.

Как правильно спаять наушники

Каждый, кто пользуется наушниками, рано или поздно сталкивался с тем, что они выходят из строя. Как правило, это проявляется в виде одного не работающего динамика. Такая поломка характерна для наушников, и связана она с тем, что их провода постоянно перегибаются. Ниже на фото красными кругами показы зоны, наиболее подверженые риску обрыва. Как показывает практика, если произошла такая поломка, в большинстве случаев работоспособность можно восстановить. Расскажем подробно, как спаять наушники, чтобы они продолжили вас радовать чистым звуком. Обрыв может произойти в штекере, у динамика, или где-нибудь в кабеле.

Как припаять штекер к наушникам всех типов

Обещал запилить пост. Фотографировал на банку канифоли, за качество фото извините Итак берем кабель от наушников.

Пайка проводов — как правильно припаять паяльником?

Многие пользователи смартфонов, mp-3 плееров и других переносных устройств для воспроизведения музыки часто сталкиваются с тем, что их наушники рвутся. Это происходит потому, что тонкие провода регулярно подвергаются деформации из-за скручивания, перемотки или иных изгибов, которые происходят каждый раз при складывании аксессуара в карман одежды или в сумку. На дорогостоящих больших наушниках можно произвести замену кабеля, так как это предусмотрено конструкцией гаджета, но для недорогих аксессуаров такое решение не подходит. Тем не менее, спешить с покупкой новых девайсов необязательно — существует несколько простых способов починить наушники, если порвался провод. Выполнить ремонтные работы своими руками под силу большинству пользователей в домашних условиях.

Пять способов пайки наушников

Доброго времени суток. Вопрос заключается в том какой припой лучше использовать и какой флюс провода очень тонкие, желательно их не повредить.

Как спаять провода наушников?

Не секрет, что самой распространенной неисправностью любых наушников затычек, капелек или больших накладных является поломка провода возле штекера. В этой ситуации ничего не остается делать, кроме как поменять штекер на наушниках. Это легко и под силу вообще любому, кто хоть раз держал в руках паяльник. Единственное, что желательно бы разобраться в хитросплетении проводов в некоторых наушниках под изоляцией кабеля находится аж 6 проводов!

Регистрация Вход. Ответы Mail. Вопросы — лидеры Перестал работать Mi band 4 1 ставка. Роботы уничтожат ваши рабочие места? А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка.

Паяльник в наши дни есть далеко не у всех. А вот наушники имеются практически у каждого, а то и не одни.

В продолжении темы о ремонте наушников я бы хотел рассказать как лудятся провода для наушников. Можно просто взять и залудить данные провода как казалось бы ничего сложного в этом нет. Берём канифоль, припой, паяльник, я использую обычный советский паяльник. Берём вроде белый провод, и по идее он не должен быть ничем покрыт. Но видим что он никак не смачивается. В этом нет ничего странного, потому что гарнитура у нас часто гнётся, и для того чтобы провод дольше жил и не переламывался он сделан из очень и очень тонких жилок.

Частой поломкой наушников является перелом провода возле штекера. Это вызвано тем, что в процессе эксплуатации именно это место подвергается экстремальным нагрузкам. Из этой ситуации есть два выхода: купить новые или припаять штекер заново. Процесс пайки несложен, и человек который имеет навыки работы с паяльником, с ним справится.

Из этой статьи вы узнаете, как починить наушники, которые вставляются в уши. Для этого придется заменить либо штекер, либо сами наушники. Если поврежден кабель, его можно починить или также заменить другим. Имейте в виду, что во многих случаях ремонт дешевых проводных наушников обойдется дороже покупки новых, особенно если у вас нет нужных инструментов.

Шаги

Как определить, где находится поломка

Вышли из строя любимые наушники? Если у вас есть немного свободного времени и желание сэкономить на покупке новой гарнитуры, то можете провести ремонт наушников своими руками. Тем более что поломка часто не настолько серьёзная, чтобы сразу же идти в магазин.

Как правило, если вы имеете малейшее представление о работе с паяльником, припоем, кусачками и клеем, то всё должно получиться.

Если у вас сохранилась инструкция к наушникам, прочитайте ее перед началом работ. Возможно, в ней указана последовательность действий при неисправности, подобной вашей.

• обрыв кабеля;
• неисправности штекера;
• неполадки с микрофоном;
• выход из строя динамиков;
• поломки, связанные с регулятором громкости;
• неисправности дужек наушников;
• неполадки с креплениями (штангой) микрофона.

Несмотря на кажущуюся простоту, наушники могут ломаться по многим причинам

Обрыв проводов

Вероятно, это самая распространённая поломка наушников. Чтобы отремонтировать их, нам понадобятся такие инструменты:

• паяльник с припоем;
• острый нож и кусачки;
• термоустойчивый клей и трубки;
• нитки высокой прочности.

Для начала следует определить, в каком именно месте оборвался кабель. Ведь часто бывает, что верхний резиновый шар не имеет каких-либо визуальных подтверждений разрыва. Возможно, для поиска придётся подключить наушники к телефону или компьютеру, а потом аккуратно сгибать провод, пока не появится звук.

Определив место, где оборвался кабель, разрезайте его на расстоянии двух-трёх сантиметров с каждой стороны от вероятной проблемной точки. Теперь надо снять изоляционный слой и «залужить» провода.

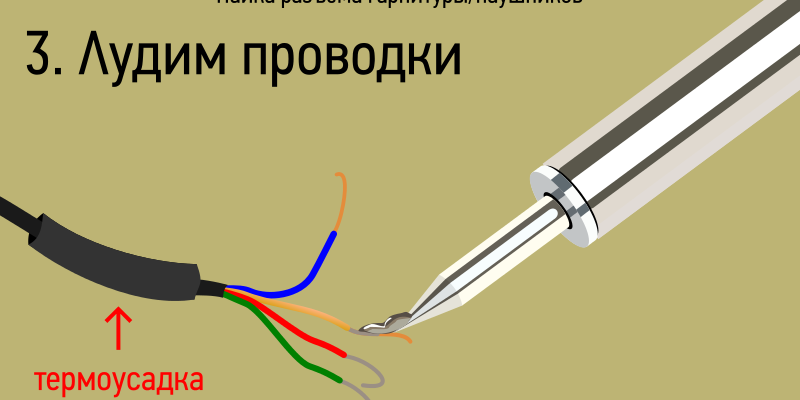

Воспользуйтесь любым из доступных флюсов, чтобы подготовить поверхность кабеля к пайке. Положите его на деревянную дощечку, придавите разогретым паяльником и делайте движения как при очистке провода от лака, например.

После лужения наденьте на электрический кабель термоустойчивые трубки и проведите пайку, обращая внимание на цвета проводов. Теперь для улучшения соединения сложите их буквой Z и зафиксируйте нитками.

При желании можно провести декорирование кабеля с помощью термостойкого клея. Его нужно аккуратно наносить паяльником. Это не даст ниткам разматываться и сделает место соединения эстетично привлекательным.

Проблемы со штекером могут быть связаны с неаккуратным использованием техники

Неисправности штекера

В большинстве случаев штекер вам придётся сначала разобрать, а потом собрать заново. Его неполадки можно условно разделить на две группы: механические и немеханические, связанные с обрывом кабеля непосредственно на сгибе возле штекера.

Процесс разборки аналогичен практически для всех наушников и будет заключаться в аккуратном разрезании пластмассы вдоль детали с целью добраться до проводов.

Если произошёл облом последнего звена штекера и оно осталось в устройстве подачи звука, достаньте оставшуюся часть детали пинцетом или шилом и идите в магазин за новым штекером, потому что отремонтировать его уже невозможно.

При проворачивании первого звена детали вокруг своего корпуса вы заметите, что звук стал как будто из-под воды, а громкость уменьшилась. Отремонтировать штекер можно, если припаять контакты между звеном и лепестком так, чтобы они не двигались относительно друг друга.

При обрыве кабеля у основания детали нужно будет этот провод отрезать на 2–3 см выше точки поломки и припаять назад, учитывая цветовую гамму электрошнуров, входящих в штекер. Если точно определить, какой куда провод паять, сложно, воспользуйтесь амперметром для измерения сопротивления между шнурами.

Неполадки с микрофоном

Как правило, в гарнитуры устанавливают электретные капсульные микрофоны с усилителями. Это значит, что при ремонте нужно внимательно следить за полярностью, нельзя чистить их отверстия механическим способом и не допускать долговременного повышения температуры. Последнее означает, что паять надо быстро, но в то же время очень аккуратно.

Чтобы процесс пайки был максимально качественным, воспользуйтесь органическим флюсом.
А проверить, исправен ли микрофон, без специальных приборов вы сможете, если замените его на другой или же подключите к другому устройству, которое наверняка работает.

В противном случае вам потребуется осциллограф, активная исправная акустическая система или хорошее знание электрофизики, чтобы самостоятельно собрать схему инвертирующего усилителя.

Выход из строя динамиков

Обмотка динамика перегорает, если происходит превышение подводимой на него мощности. Серьёзность поломки определяют при помощи амперметра или мультиметра. Сопротивление обмоток работающих динамиков будет практически одинаковым (плюс-минус около 10 %) и варьируется в диапазоне 16–100 ом.

Хрипы в наушниках обычно вызваны проблемами с мембраной или обмоткой

Если динамик воспроизводит звук, но к нему подмешиваются хрипы, то это указывает на неполадки обмотки или мембраны. Обмотка от сильного удара, смещения магнита или превышения максимально допустимой мощности отклеивается от мембраны. Бывает, что катушка отходит от мембраны вследствие механических повреждений.

Для ремонта вам понадобится суперклей, зубочистка (острая спичка) и аккуратность. Будьте внимательны, потому что после склеивания нужно время для принятия деталями правильного положения.

Поломки, связанные с регулятором громкости

Основная причина выхода из строя регулятора громкости — скопление большого количества пыли на резистивном слое, что приводит к плохому контакту с ползунком, который приводится в действие регулятором. Неисправность выдаёт себя треском или полным пропаданием сигнала в гарнитуре.

Чтобы устранить поломку, на поверхность резистивного слоя нужно нанести графитную смазку или технический вазелин.

Ремонт регулировки регулятора громкости (видео)

Сломанную дужку наушника довольно легко восстановить, используя тонкую пластинку металла, маленькие винты, эпоксидный клей и дрель.

В случае же с ремонтом штанги микрофона надо понимать, что полный функционал воссоздать сложно, но зафиксировать в неподвижном положении не составит труда. Понадобится провод диаметром 0,7–0,8 мм, дрель и термоустойчивый клей. Обратите внимание, что при склеивании вы можете смочить руки водой, и тогда у вас получится придать новой детали нужную форму.

Поскольку в магазине продаётся огромное количество наушников от различных производителей, вы можете столкнуться с поломками, не описанными выше. Главное — не паниковать, а подумать, что в данной ситуации можно сделать своими руками.

Как же часто бывает, что недавно купленные наушники начинают «барахлить». Звук в одном из начинает дополняться хрипами, помехами, а со временем может и вовсе пропасть. Можно ли починить наушники или их нужно отнести в сервисный центр, а может пора покупать новые? Сперва можно попробовать починить их самостоятельно.

Как самому починить наушники?

Итак, прежде чем мы расскажем, как починить наушники, если перестал работать один из них, приведем перечень необходимых инструментов и материалов для этого.

Если наушники предполагают наличие небольших винтиков, вам понадобится отвертка нужного размера. Кроме этого, необходим канцелярский нож и зажигалка. Вероятно, вам понадобится изолента или эпоксидный клей для соединения разорванных проводов. Соединять детали можно также паяльником и трубками с термоусадкой. Также не помешает мультиметр, помогающий найти место разрыва.

Итак, как починить наушники, если один не работает? Чаще всего поломка случается вследствие разрыва внутри шнура или попросту низкого качества сборки. Чтобы устранить эти неполадки, особых умений и знаний не потребуется. Вам нужно сперва выяснить точное место проблемы.

Если звук в наушнике сопровождаеся шумами и помехами, а со временем звук в нем полностью пропадает, нужно пройтись по шнуру пальцами, подсоединив наушники и включив звук. Особенно тщательно прощупайте места сгибов и область входа провода в наушник. Когда вы наткнетесь на проблемное место, вы услышите характерный звук.

В зависимости от того, где находится поломка, ваши дальнейшие действия могут развиваться по нескольким сценариям. Если обрыв внутри наушника, вам нужно его раскрыть. Если наушник на шурупах, раскрутите их. Маленькие же наушники-капельки часто просто склеены по бокам, так что их можно вскрыть кончиком обычного ножа.

Чтобы определить место разрыва в открытом наушнике, пройдитесь по шнуру и в это время прислушивайтесь к звуку. Когда вы найдете место, отрежьте провод ниже его, зачистите до проволоки и припаяйте к прежнему месту соединения.

Многие наушники внутри завязаны на узел, потому перед тем, как припаять провода, тоже завяжите их. Перед сборкой наушников, вновь проверьте в них звук. Можно склеить их обратно, используя эпоксидный клей.

Если причина того, что не работает одно ухо – в обрыве внутри штекера, перед тем, как починить наушники, нужно найти место обрыва. Аналогично пройдитесь пальцами по проводу и вслушивайтесь в звук. Когда найдете проблемное место, вам нужно будет добраться до внутренней проволоки, чтобы обрезать ее.

Предварительно зачистите штекер от резины, найдите место соединения разъема и провода, обрежьте неработающий участок и по новой скрепите с помощью . Зачищенное место восстановите при помощи эпоксидного клея. Можно дополнительно обмотать штекер сверху нитками или надеть толстую пластиковую оболочку от другой проволоки.

Как пользоваться мультиметром?

Если вам не удалось найти поломку при помощи прощупывания и

сгибания проводов, воспользуйтесь специальным прибором. Его можно купить в магазине электроники или одолжить у знакомых.

Настройте мультиметр таким образом: установите его на проверку электропроводности, вставьте черный щуп в отверстие с пометкой СОМ, а красный – в отверстие с пометкой Ω, мА или))).

Тестируйте провода мультиметром: он будет издавать писк в местах, где нет разрывов. Только прикладывать его нужно к проводам без обмотки. Ее вам нужно аккуратно снять на двух небольших участках – рядом со штекером и рядом с наушником. Если мультиметр будет пищать возле штекера, значит, проблема в наушнике, и наоборот.

Как отремонтировать наушники

Перестало играть в одном ухе? Стало шуршать? Погоди выкидывать, отремонтируй!

Ниже приведены типичные неисправности наушников. В 99% случаев один из вариантов — ваш.

Внутренний обрыв жил в шнуре

Проявления: звук начинает шуршать в одном из наушников (реже в обоих), со временем пропадает совсем.

Диагностика: Обрыв происходит в месте сгиба шнура, т.е. или непосредственно у разъема, или у ввода провода в сам наушник. Точно можно установить место, если включить воспроизведение и повращать шнур. Треск или появление звука указывает на точное место обрыва.

Ремонт: Обрезать шнур ниже места обрыва и заново его припаять.

Вариант с обрывом у разъема

Штекеры обычно бывают двух видов — цельнолитые из гибкого пластика, литая жесткая сердцевина и мягкий резиновый колпачек. Необходимо снять резиновый колпачек, если это невозможно — разрезать ножом.

Литье раскусить кусачками, и добраться до места пайки провода к металлическим контактам разъема. Зачистить и подпаять провод, и собрать всё обратно.

Полости, из-за удаленных пластиковых деталей, заполнить эпоксидным клеем, лучше быстрого отвердевания.

Разрезанную резинку можно укрепить бондажем из синтетических ниток. Термоусадочная трубка тоже может дать неплохой результат.

Вариант с обрывом у наушника

Необходимо разобрать наушник. Крупные наушники имеют сборку на шурупах. Наушники поменьше — на защелках. Наушники капельки, вкладыши — клеевое соединение. Клеевое соединение разбирается или при помощи ножа, или путем сдавливания наушников в тисах — из-за упругого изгиба трещина обычно идет по склееному стыку.

Провод внутри наушника завязан узлом для предотвращения его вырывания. Провод обрезать, зачистить, завязать узлом и подпаять как было. Наушник склеить обратно.

Данная неисправность возможна только у наушников-затычек закрытого акустического исполнения. Мембрана отделена от канала тонкой металлической сеткой. Ушная сера, по мере использования наушника, покрывает данную сеточку и мешает прохождению акустических волн.

Диагностика: отсутствие звука при том, что прозвонка показывает целостность обмоток наушников.

Ремонт: наушник разобрать и промыть сеточку в спирте. Разборка предпочтительна, что бы не испачкать мембрану затекшим спиртом с частичками грязи.

Проявления: треск, дребезжание в одном из наушников, разность по тембру воспроизведения.

Диагностика: визуальный осмотр и вскрытие наушника.

Ремонт: после вскрытия выправить мембрану если смята. Эффект будет временным, наушники необходимо будет заменить. Если на мембране присутствуют инородные частицы — удалить. Промыть сеточку, отделяющую мембрану от окружающего пространства.

Почему это происходит?

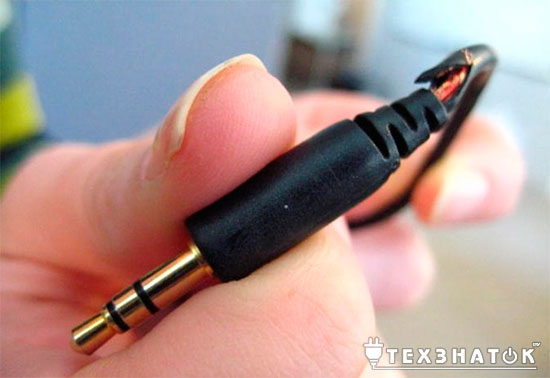

Посмотрим на фото места обрыва жил:

При малом радиусе изгиба жилы накапливают большую усталостную нагрузку и переламываются. Если взять канцелярскую скрепку, распрямить ее и перегибать ее посередине то в одну сторону, то в другую, то через несколько таких перегибаний она сломается. То же самое происходит и с жилами в проводе.

Борются с этим двумя способами. По первых это специальным проводом с особым плетением жил. Центральный канал из синтетических нитей обеспечивает проводу прочность на разрыв, а жилы, навитые по спирали при перегибе провода испытывают больше нагрузку на кручение, чем на изгиб. При нагрузке на кручение жила более устойчива. Второй способ заключается в увеличении радиуса изгиба. Для этого разъем или наушник заканчиваются ажурной гибкой пластиковой конструкцией, которая изгибаясь вместе с проводом увеличивает радиус изгиба. Но строго необходима правильно подобранная жесткость пластика, при стишком жестком или слишком мягком пластике толку от конструкции не будет.

Те, кто любит слушать музыку, сталкивались с такой ситуацией, когда в одном наушнике слышен треск или шипение и он выходит из строя. Ваша задача — обнаружить, где поломка, и устранить её.

Ничего не понимаете в технике? Отнесите агрегат в мастерскую, но большинство может справиться с поломкой самостоятельно, и мы расскажем, как починить .

Вы долго выбирали устройство хорошей марки, красивого дизайна, и однажды в них стал слышен треск с шипением? Значит, где-то произошла неполадка, например, у штекера, и приспособление нужно чинить.

Некоторые сразу начинают искать в интернете или спрашивать у знакомых,где ближайшая мастерская? На самом деле ничего сложного в починке наушников нет, и мы рассмотрим типичные проблемы, способы их устранения.

У вас раньше ломались наушники? Нет? Чаще всего вы обнаружите одну из следующих проблем:

• провод оборвался у самого штекера;
• нет контакта с проводом у наушника;
• канал засорился;
• мембрана сломалась.

Вот с такими основными проблемами вы можете столкнуться. Диагностируйте поломку и приступайте к её устранению.

Мы подробно разберём, как починить наушники. Начнём обзор с частой проблемы.

Если наушники недорогие, то джек (разъём) будет не очень защищённым. В основном их выпускают 2 видов.

Вам попадётся 2,5″ либо 3,5″. Нельзя сказать, что один надёжнее другого. Сломаться могут в своё время оба.

Для устранения неполадки вам нужно будет прочесть теорию и приступить к практике. Это займёт минут 20. Рассмотрим, как устроен штекер, и назначение его проводов, спрятанных в шнур:

• один канал правый;
• второй канал левый;
• канал общий.

В проводе вы обнаружите 3 проводка, каждый из которых идёт от этих каналов.

Оборвался провод

Признаки поломки будут такими.

• Вы в одном из наушников либо в обоих услышите шуршание, а потом звук пропадёт. Значит, произошёл обрыв провода на сгибе. Вам нужно включить наушники и ощупать руками весь провод. При этом шевелите его и вращайте. В месте поломки вы услышите шуршание. Требуется пометить место, где обрыв, маркером или чем-то другим. Наушники теперь отключайте от устройства. Возьмите кусачки и оторвите на месте поломки проводок. Зачищайте его так, чтобы можно было спаять 2 конца. Спаивайте и проверяйте устройство. Нормальный ли звук в наушниках? Можно замотать это место изолентой.
• Когда носите наушники в сумке и т. д., нередко случается обрыв у штекера. У джека подвижность деталей большая, из-за сгибов, а потом заломов один из проводков может оборваться.

Чиним штекер

Часто обрыв можно обнаружить у штекера, особенно если наушники недорогие и производители не слишком позаботились об их защите. Вам потребуются инструменты, а если вышел из строя сам штекер, то нужно будет купить подходящий.

Потребуются следующие инструменты и принадлежности:

• олово с канифолью и естественно, паяльник;
• нож специальный канцелярский;
• зажигалка;
• тиски;
• клей;
• кембрик (термоусадочный).

Приступаем к починке штекера. Требуется от кабеля отсоединить, отрезав, джек. Делайте это чуть выше того места, где сломан проводок.

У разъёма требуется удалить мешающую и ненужную пластмассу, а некоторые покупают новый разлом или берут целый со старых наушников. Не меньше, чем на 2 см, зачищают проводки.

Ваша задача узнать, какой из них — левый, правый, общий — опытным путём.

Подключайте по очереди проводки, и в каком динамике услышите звук, от того и провод (левый или правый). Оставшийся общий провод будет звучать на левом канале.

Эти жилы припаяйте к своим каналам. Действуйте так.

• Требуется оголять один кончик жилы, потом второй.
• В тиски закрепляют наш джек.
• Требуется припаять каждую жилу к определённому каналу. Спайки требуется защитить. Для этого нить из капрона, которая в проводе, крепят непосредственно к штекеру. Это страховка для спаянного соединения.
• Вам понадобится кембрик термоусадочный, чтобы скрыть оголившиеся концы со спайками. Требуется отрезать кусочек требуемой длины, надеть на оголённые жилы и подержать это место над огнём, и оно прихватится.

Если хотите сделать защиту надёжнее, используйте здесь 2 кембрика. Лишнее отрезайте канцелярским ножом. Если будете следовать рекомендациям, у вас получится починить джек самостоятельно.

Если разобраться в устройстве наушников, то у вас получится их починить. Уверенность в своих силах появится во время работы. Проверьте, что работает, а что нет. Приступайте к починке.

Наушник сломался

Вы слышите, что в одном наушнике пропал звук или появился треск с шумом, значит, вам нужен осмотр детали. Вскрывайте и обратите внимание на мембрану. Если она окажется смятой, тогда разровняйте, поправьте и она будет лежать ровно.

На мембране часто скапливаются соринки. Из-за них вы будете слышать треск с шипением, и деталь выйдет из строя.

Сеточку, которой закрывают мембрану, требуется промывать спиртом.

Если мембрана слишком смята, она уже вышла из строя. Нет смысла обращаться в мастерскую. Она дорогая, и легче купить новые наушники, чем покупать новую мембрану для замены.

Когда в наушнике разорвутся жилы, они не будут работать.

Итак, наушник требуется разбирать. Креплениями выступят шурупы или защёлки из пластика. В «ракушках» наушников для соединения используют клей. Наушники требуется открывать, а провод обрезать. Теперь зачищайте и спаивайте кончики. Будет так, как и до поломки.

Теперь проверяйте, работает ли звук в конструкции? И 2 половинки «ушка» можно собирать.

На каждом из этапов вы сделали, как советуют опытные любители музыки, но наушники не заработали? Поищите старые, отрежьте штекер. Далее требуется спаивать с работающим верхом.

Если вы привязаны к этим наушникам и хотите самостоятельно их починить, то комбинируйте детали, пробуйте наладить. Ничего не удалось исправить?

Приобретайте новые наушники, ухаживайте за ними бережно и не придётся в очередной раз чинить или выбрасывать любимую вещь. Удачной вам починки и прослушивания любимой музыки.

Часто при конструировании электронных устройств возникает необходимость в сборке батареи из нескольких гальванических элементов или аккумуляторов. Обычно соединения делают при помощи специальных кассет – холдеров – или сварки. Но мало у кого есть аппарат для точечной сварки, а кассету на нужное число ячеек еще надо найти. В этой статье мы прибегнем к помощи обычного паяльника и выясним, как припаять провод к батарейке или аккумулятору.

Какой флюс и припой понадобятся

Для пайки батареек и аккумуляторов мастера рекомендуют спирто-канифольный флюс. Он нейтральный и не разрушит соединение, даже если мы его плохо смоем или не будем смывать вообще. Но тот, кто занимается пайкой, знает, что далеко не все сплавы поддаются этой операции при помощи обычной канифоли. Сколько их ни чистишь, облудить контакт не удается.

В этом случае придется воспользоваться кислотным флюсом. И тот, и другой есть в продаже. Самый распространенный спирто-канифольный – СКФ (спирто-канифольный флюс). Кислотный обычно называется паяльной кислотой. Есть и другие названия – ФЦА, ФИМ, ФЭП и даже ЗИЛ (в зависимости от состава и фантазии производителя).

Нейтральный спирто-канифольный (слева) и активный кислотный флюс для пайки

Если мы пользовались кислотным флюсом, то после работы место пайки нужно тщательно промыть ацетоном. В противном случае контакт будет разрушен уже через месяц-другой.

Теперь о припоях. Нам понадобится легкоплавкий свинцово-оловянный припой с хорошей теплопроводностью. Идеально – ПОСК 50-18 (температура плавления 145 °С). Но подойдут и другие, к примеру, ПОС 61, ПОС 61М, ПОС 90, ПОС 60 и подобные с температурой плавления 183-190 °С, что тоже неплохо.

Этот припой имеет температуру плавления 190 °С

Если мы собираемся пользоваться флюсом, то не стоит брать трубчатый припой с канифолью внутри. Это бесполезная трата денег, да и пайка будет выглядеть «грязной» из-за обилия канифоли. Важно: не используем сплавы на основе висмута. У них температура плавления ниже, но такие припои очень хрупкие, и соединение со временем развалится.

Прежде чем начать разговор о пайке, выясним, как сделать вышеназванные флюсы своими руками – их не везде можно увидеть на полках магазинов.

Спирто-канифольный

Для его приготовления понадобятся:

• обычная сосновая канифоль;
• этиловый спирт – медицинский или технический.

Необходимо хорошо измельчить канифоль – чем лучше, тем быстрее она растворится в спирте. Сделать это можно любым удобным способом – прокатать бутылкой, завернув предварительно в целлофан, раздробить молотком или растереть, поместив кусочек между двумя ложками. Одна будет использоваться в качестве ступы, другая – как пестик.

Чем мельче «помол», тем быстрее канифоль растворится

Засыпаем порошок канифоли в любую тару с плотно пригнанной крышкой. В ее качестве удобно использовать пузырек из-под лака для ногтей, отмытый ацетоном. В нем даже есть готовая кисточка, которой можно наносить флюс на место пайки. Заливаем все спиртом в соотношении примерно 2:3. Завинчиваем крышку и взбалтываем пузырек до полного растворения канифоли. Флюс готов. Сразу после использования не забываем плотно закрутить крышку – спирт легко испаряется, придется регулярно доливать.

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Вместо спирта не стоит использовать водку или одеколоны. В составе водки немало воды, а в одеколонах еще и масла. Ни в том, ни в другом канифоль не растворяется. Флюс получится некачественный. Пойдет изопропиловый спирт, но он токсичен.

Кислотный

Для приготовления такого флюса придется поискать соляную кислоту и цинк. Разводим соляную кислоту в воде в соотношении 1:1, всыпаем в раствор цинк, ждем завершения реакции – образования хлорида цинка. Это и будет наша паяльная кислота. Готовить смесь нужно на открытом воздухе, поскольку при образовании хлорида цинка происходит бурное газовыделение. На 10 мл раствора соляной кислоты необходимо 4 г цинка.

Цинк можно добыть из отработавших свой срок батареек

Другие варианты

В качестве активного флюса можно использовать ортофосфорную кислоту или таблетку ацетилсалициловой кислоты, в народе именуемой аспирином. Если таблеткой паять неудобно, то ее можно растворить в триэтаноламине, добавив немного вазелина.

Ортофосфорная и ацетилсалициловая кислота подойдет в качестве активного флюса

Полезно! Вместо ацетилсалициловой кислоты можно использовать обычную лимонную.

Как припаять провод к батарейке

Флюс готов, припой куплен. Еще нам понадобится острый нож, паяльник мощностью 25-40 Вт. Если используем кислотный флюс, то ацетон для промывки. Теперь займемся пайкой батареек, для удобства разделив их на типы и размеры.

Пальчиковая

Это наиболее популярные элементы, имеющие типоразмер «АА». Для начала готовим отрезки провода необходимой длины. Берем многопроволочный медный. Зачищаем концы отрезков и облуживаем их, используя канифоль или спирто-канифольный флюс. В подробности этой операции вникать не будем. Если вы взялись за дело, то пальник в руках держать умеете.

Теперь батарейка. Если нет третьей руки, зажимаем ее в бельевую прищепку, как на фото выше. С помощью ножа зачищаем контакты до блеска. Наносим на зачищенное место флюс или, как на фото, несколько крупинок лимонной кислоты. Хорошо прогретым паяльником облуживаем, стараясь сделать это быстро (2-4 секунды), чтобы не перегреть элемент.

Облуживание контактов батарейки

Во избежание перегрева мы рекомендуем использовать мощный паяльник – минимум 25, а лучше 40 Вт. Большим жалом прогреть место будущей паки можно очень быстро, маленькое сразу остынет.

Припаиваем провода. Еще каплю флюса, провод и короткий прогрев. Здесь желательно немного попрактиковаться на отработавшей свое батарейке. Не догрели – холодная пайка просто отвалится. Перегрели – вывели из строя элемент.

Если использовался кислотный флюс, осталось промыть место пайки. Автор фото делает это при помощи ватного тампона и жидкости для снятия лака с ногтей. Лучше воспользоваться кисточкой, не жалея растворителя. Тампоном хорошо отмыть кислоту не удастся.

Промываем места пайки, и работа окончена

Все вышеописанное относится и к остальным цилиндрическим гальваническим элементам – «ААА», «АААА», «А», «В», «С» и им подобным. Для элементов большого типоразмера лучше использовать паяльник 40, а то и 60 Вт.

«Крона»

С этой батареей все немного проще – она не так боится перегрева, как цилиндрический элемент. В остальном алгоритм пайки тот же. Нарезаем и залуживаем провода. Зачищаем контакты батареи по бокам с разных сторон – так меньше вероятность устроить замыкание. Лудим, паяем, промываем, если флюс кислотный.

Контакты лучше зачищать в местах, указанных стрелкой

К «Кроне» несложно сделать разъем. Берем отработавшую свое такую же батарейку, разбираем, снимаем колодку, подпаиваем к ней провода, соблюдая полярность (она получится зеркальной), и разъем готов.

Работы на 15 минут, и разъем для «Кроны» готов

CR2032

С этим литиевым элементом надо быть осторожнее. Он очень тонкий и его легко перегреть. Результат – разгерметизация, а то и взрыв. Для облуживания лучше использовать паяльник 25 Вт и применять паяльную кислоту. Капаем кислотой, лудим как можно быстрее.

Так же быстро паяем заранее облуженный провод.

Промываем ацетоном. Поскольку вся батарейка типоразмера CR2032 – сплошной контакт, лучше заизолировать ее термоусадкой подходящего диаметра.

Надеваем термоусадочную трубку

Точно так же можно припаять провода и к другим «монеткам». К примеру, к CR2025. Главное – не перегреть, поэтому лучше использовать кислотный флюс. С ним проще лудить, а промыть – не проблема.

3R12

Эту батарею с напряжением 4.5 В нередко называют «плоской». В советские времена она маркировалась как 3336Л, а еще раньше – КБС-Л-0,5. Здесь проблем нет – контакты батареи длинные, лудятся отлично даже спирто-канифольным флюсом без зачистки. Перегреть ее тоже проблемно, если не припаивать провода у самого основания контактов.

На такие контакты припаять провода несложно

Как паять провода к литиевому аккумулятору и не испортить его

Наверняка вы слышали, что литиевые аккумуляторы могут загореться и даже взорваться. Причины – повреждение корпуса, внутреннее замыкание, перезарядка и перегрев. Нам нужно бояться именно последнего. Даже если литиевый аккумулятор и не взорвется от перегрева, он существенно потеряет в электрической емкости. Поэтому используем мощный паяльник (40 или даже 60 Вт) и максимально сокращаем время облуживания и пайки.

Аккумуляторы некоторых производителей невозможно облудить спирто-канифольным флюсом даже после тщательной зачистки. Поэтому тут лучше не экспериментировать, лишний раз грея элемент, а сразу брать паяльную кислоту.

В остальном все по-прежнему. Зачищаем, смазываем паяльной кислотой, быстро (2-3 секунды) лудим хорошо прогретым паяльником.

Припаиваем провода в соответствии со схемой и соблюдая полярность. Последнее очень важно, поскольку при неправильном подключении и коротком замыкании литиевые аккумуляторы сразу же перегреваются и взрываются.

В каких случаях лучше использовать холдеры для батареек и АКБ

Все, о чем вы прочитали выше, – не совсем корректная операция. Точнее, совсем некорректная. Ни гальванические элементы, ни аккумуляторы, за исключением моделей с контактными лепестками, не предназначены для пайки. Поэтому везде, где это возможно, стоит использовать специальные кассеты (на гондурасском холдеры) или колодки. Кроме того, гальванические элементы (одноразовые батарейки) придется регулярно менять, а это значит, снова выпаивать, лудить и припаивать.

Варианты кассет для батареек и аккумуляторов

Единственное, пайка оправдывается, если места впритык, кассета не той формы или не лезет в батарейный отсек. Или этой кассеты вообще нет, а искать лениво либо некогда. Еще вариант – замена отработавших свое аккумуляторов, имеющих лепестки для пайки, на аналогичные, но без лепестков. Наглядный пример – батарея для ноутбука, гироскутера или электроинструмента.

Вот и все о том, как припаять провода к батарейке или аккумулятору безопасно и для элементов питания, и для своего здоровья. Будем надеяться, информация кому-нибудь пригодится. Но имейте в виду, что все эти операции вы осуществляете на свой страх и риск.
