Ch 341 программист

Необходимо знать, какие чипы прошиваются

Прикол в том что дампы у них отличаются

Там разные версии биоса просто зашиты, в резервной микросхеме биос не перешивается при прошивке флешером.

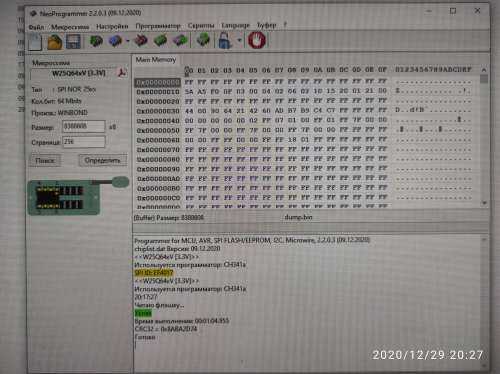

Народ, подскажите, правильно ли снял дамп с BIOS? Родная софтина и ASP не находили чип, а Neo нашел, сам определил. Выдал такую картину: При этом при чтении второй светодиод горел красным, а не зеленым

Советы по проверке

ID нормальный, заголовок тоже похож на правду. Считать ещё пару раз, сравнить байт-в-байт. Если всё совпадает, значит норм. Можно прям в программе, кнопочка Сравнить (=).

Вопрос по прошивке

Можно ли БИОС закачать на СД карту размером 128-256 мб и припаять к материнской плате или видеокарте? По идеи флешка биоса 8 ножка не отличается ни -чем от флешки Сд карты? Или все таки есть разница? Если они одинаковые, то где достать распиновку СД карты 256 мб например, какой контакт куда припаивать к програматору? Хочу наколхозить и флешку микро сд карты 10 класса припаять на то место где биос на материнской плате 775 сокета. И да, хочется ничего не спалить и нужен годный мануал.

Ответ на вопрос по прошивке

Можно ли БИОС закачать на СД карту размером 128-256 мб

можно, и даже без использования сабжевого программатора.

Вопрос по выбору программатора

Здравствуйте! В списке поддерживаемых не нашел GD25B127DSIG. Можно ли его прошить каким-то простым программатором типа этого или нужен инструмент посерьезнее?

Повторный вопрос про программатор

GD25Q127 имеют тот же идентификатор (C84018).

Рекомендации

Установите скорость порта 38400, управление потоком — нет, остальное по умолчанию как показано ниже на скриншоте.

Проблема с прошивкой чипов

Помогите пожалуйста, не понимаю что происходит. Пытаюсь прошить MXIC 25L6406E или 25L6473E и не одна из них не прошивается никаким софтом. Подключаю выпаенную прищепкой, чипы детектятся, читаются (они пустые, по тому как новые), но не записываются. 🙁 Неопрограммер сразу вылетает, софт 1,18 и 1,34 что то вроде шьют, но по факту НИЧЕГО не записывают.

Информация о переходнике для микросхемы SOP8 на SD-карту

Я так и хотел. может есть готовый переходник с 8-ми ногой микросхемы на SD-карту? Было бы классно иметь BIOS на SD-карте. Зато не надо постоянно впаивать и выпаивать BIOS когда он слетит. Просто снял SD-карточку и закачал BIOS не боясь что сделаеш кирпич из планшета или материнской платы.

Достало уже впаивать и выпаивать (хочется систему попроще). Зачем это надо? Ну, например, если ты редактируешь и создаешь свои сборки BIOS (занимаешься тестом и созданием прошивок), то в случае сделать из платы кирпич такая фича очень пригодится. Все мы знаем, что при выдергивании микросхемы гнутся ножки (уж поверьте), а отверкой выковыривать это как-то дико и микросхема может просто дать трещину. А насчет прибить гвоздями это ты зря.

И еще я искал Сокет для крепления 8 ножек микросхем, но по доступной цене. Сокет именно под мини 8-ми ногую микросхему BIOS. Сокет на 8-ми ногую микросхему — это как крепление процессора в материнской плате (не путать с сокетом 8DIP 8-ми ножкой, она слишком большая — таких полно на рынке по 10 рублей, такие стоят). Мне нужен сокет под мини 8-ми ножку, длина микросхемы 5-6мм в длину и 2-3мм в ширину.

Ссылка на сокет

Поделитесь ссылкой на такой сокет. Видел такую на европейском форуме. Но на AliExpress так и не нашел. Там просто иголочкой подцепишь каретку и можно менять микросхемы пачками без выпаивания.

Забыл сказать — на место 8-ми ногой BIOS из планшета я хочу установить 8-ми ногую из материнской платы и она чуть больше. Мне нужен шлейф удлинитель-переходник с мини микросхемы на большую микросхему. Если есть такие, поделитесь ссылкой или картинкой.

Может есть шлейф, который припаивается к плате, чтобы не колхозить медные проводки? Или, например, SMD штекер — держатель шлейфа для 8-ми ножки. Обычно такие шлейфы есть на платах управления с кнопками — настройки вкл/выкл меню и т.д.

Как программировать микросхему без выпаивания

Скажите, люди — вот чтобы программировать микросхему её нужно сперва выпаять, перепрограммировать, и потом снова впаять, и вот скажите есть ли такая штуковина, чтобы выпаять микросхему, потом впаять на её место эту штуковину, и потом микросхему вставить в эту штуковину, то есть чтобы микросхему не выпаивать/впаивать всё время а вставлять/вытаскивать?

Инструменты

• Клещи для выпаивания микросхем без фена
• Термо-пинцеты

Найти можно. Нужно поменять свой запрос на SOIC 8 сокет или SMD SOP8 и в Яндексе или Google картинках очень интересные устройства находит.

Ремонт DVB-T2 приставки

Если на материнской плате есть разъем JSPI, то есть способ (готовый или самодельный), чтобы загружаться через него с внешней съемной флешки, не используя припаянную к плате основную.

Ссылку я пару страниц назад давал.

Есть еще такой адаптер, однако им пользоваться придется очень аккуратно, чтобы не оторвать от платы при демонтаже съемной микросхемы.

Выпаивание с динозавра

Видеокарта 128 мегабайтной 6600 pci-e 128mb ne-6600 марка видеочипа: видеочип nvidia L506B294 0524A4
Микросхема Биос: SST25VF512
Точная модель биос: SST25VF512-20-4C-SAE

Версия программы 1.38 не определяет чип. Прошу помощи, в какой программе можно прошить данную флешку? На форуме ответа не нашел и в списке программы 1.38 фирмы чипа Microchip не нашел.

Онлайн справочник радиолюбителя

Помните, что ремонт DVB-T2 приставки — это довольно кропотливая работа. Если Вы не уверены в своих силах, лучше обратитесь в сервисный центр. Данный материал изложен чисто информационно. Автор не несет ответственности за ваши действия при выполнении рекомендаций, написанных на этой странице. Если Вы не обладаете соответствующими навыками и знаниями, ваши действия могут привести не только к полному выходу из строя устройства, но и к поражению электрическим током.

Диагностика неисправностей приставки DVB-T2

Я начинаю с ее включения. Если на светодиодном индикаторе не появляется надпись “BOOT”, снимаю крышку тюнера и измеряю напряжение, выдаваемое блоком питания. Это удобно сделать на выпрямительных диодах Шоттки, устанавливаемых на выходе источника питания.

Их может быть два или один, в зависимости от модели устройства.

Если напряжение отсутствует, вполне возможно, что причина заключается не в источнике питания, а в коротком замыкании цепи +5V на плате устройства.
Проверяется это простым измерением сопротивления между катодом тех же диодов (диода) и массой (удобнее всего соединить минусовой провод тестера с корпусом тюнера).

Если сопротивление составляет 2 – 3 Ома или меньше, нужно найти место короткого замыкания.

Чтобы найти причину, тюнер отключается от сети и искусственно подается напряжение питания +5V на катоды диодов в течение 5 – 8 секунд от лабораторного источника питания. Этого времени вполне достаточно, чтобы неисправный компонент сильно нагрелся.

Ремонт цифрового тюнера DVB-T2

Обычно таким элементом является одна из микросхем преобразователей напряжения, формирующих напряжения для работы процессора. Около каждой из них установлен керамический дроссель и электролитический конденсатор. В исправном состоянии всех цепей питания на одном из выводов дросселя присутствует напряжение 3,3, 1,8 или 1,2 вольта.

Если удается найти раскаленную микросхему, ее необходимо заменить исправной, обычно с донора — другого неисправного тюнера. На этом, как правило, ремонт заканчивается. Подробнее об этих микросхемах можно почитать здесь, подобрать тип микросхемы по маркировке можно здесь.

Низкое напряжение источника питания

Другое дело, если на выходе источника питания есть напряжение, но оно ниже нормы. В большинстве случаев “виновником” этого является высохший электролитический конденсатор, сглаживающий пульсации напряжения питания ШИМ-контроллера источника питания. Это маленький конденсатор емкостью от 10 до 50 мкф, напряжением 25 – 50 вольт, установленный вблизи микросхемы источника питания.

Если детали блока питания выгорели и разлетелись на куски, или просто он никак не хочет чиниться, а при подаче внешнего питания +5 вольт на выходной выпрямительный диод Шоттки приставка оживает, можно починить ее следующим образом: выпаиваем исправные детали из блока питания (они могут пригодиться при ремонте другой приставки). Затем припаиваем адаптер питания от сотового телефона плюсом на катод диода, минусом на общий провод и наслаждаемся. Важно, чтобы напряжение на адаптере было 5 вольт, а максимальный ток более 0,5 ампер. Если такого нет под рукой, то можно его заказать по цене около 200 рублей по этой ссылке.

Диагностика через UART

Если все цепи питания исправны, и DVB-T2 приставка “зависает” на надписи “BOOT”, то производится дальнейшая ее диагностика. Начинаю я ее с установки трех жестких выводов, снятых с материнской платы неисправного компьютера, в отверстия для установки диагностического разъема. Его легко найти по надписям на плате GND, RX, TX. Подключаю к выводам проводниками низковольтный диагностический порт – UART, который можно приобрести примерно за 100 руб. USB-разъем порта вставляется в компьютер, и запускается программа HyperTerminal. Скорость соединения я устанавливаю 115200 бит/с, количество бит – 8, четность – нет, стоп-бит – 1, подключаю питание TV-тюнера и наблюдаю за процессом загрузки.

Дальше сам тюнер расскажет о своей неисправности. Подробнее об установке модуля UART под Windows можно прочитать здесь, а под Linux — здесь.

Например, многократно повторяемые надписи “Demod IIC write error” и “Demod IIC read error” свидетельствуют о необходимости замены микросхемы демодулятора MSB1236C Надпись “Error decompressing file” говорит о повреждении прошивки, либо микросхемы Flash EEPROM 25Q32.

Бывают случаи, когда прошить устройство заводской прошивкой через USB-порт не удается. В этом случае на просторах интернета я ищу BIN или HEX- образ микросхемы EEPROM 25Q32. Микросхема выпаивается, подключается к программатору, считывается и сохраняется (на всякий случай, чтобы иметь возможность откатиться назад), затем очищается, и в нее записывается загруженная из интернета прошивка. Далее она устанавливается обратно в тюнер.

Для программирования микросхемы можно приобрести такой программатор по цене примерно в 200 руб.

Если у вас нет инструмента для выпаивания микросхемы 25Q32, не расстраивайтесь. Просто не выбрасывайте отслужившие свой срок одноразовые бритвенные станки. В каждом из них прячется вот такое тонкое стальное лезвие.

Разогревая по одному выводы микросхемы, и подсовывая под них такое лезвие, можно безболезненно выпаять микросхему для установки в программатор. Делать это нужно без особых усилий, чтобы не повредить дорожки на плате тюнера.

Чтобы не резаться лезвием, можно приобрести очень недорогой специальный инструмент. Работать им намного удобнее, кроме того, в комплекте есть 27 лезвий-наконечников различной формы.

Для смены прошивки TV-тюнера можно обойтись и совсем без пайки, купив вот такую клипсу с переходником. Она надевается на микросхему сверху, а кабель через переходник подключается к программатору. Чтобы не перегрузить программатор, перед подключением переходника, рекомендуется перерезать дорожку питания, приходящую на вывод 8 микросхемы. После считывания дорожку необходимо восстановить.

Более полный список различных инструментов и приспособлений для ремонта приставок DVB-T2 можно найти в разделе наши инструменты.

В заключении приведем несколько ссылок на электронные компоненты, часто встречающиеся в тюнерах:

Флеш-память W25Q32FV (аналог XM25QH32BHIG)

Контроллер семи­сег­мент­ного дисплея и клавиатуры FD650B-S

Контроллер семисегментного дисплея и клавиатуры HBS588D

Контроллер семисегментного дисплея и клавиатуры ET6226M

Контроллер семисегментного дисплея и клавиатуры TM1650

Микросхема тюнера NM120AA

Микросхема тюнера MXL608 (аналог микросхемы MXL603)

Микросхема тюнера Rafael Micro R836

Защитные диоды тюнера BAV99 маркировка A7, A7t, A7p, JE

Кварцевый резонатор на 27МГц

Кварцевый резонатор на 24МГц

Кварцевый резонатор на 16МГц

Стабилизатор напряжения AMS1117 1.2

Стабилизатор напряжения AMS1117 1.8 (аналог CYT8117T18-LF-1.8V)

Стабилизатор напряжения AMS1117 3.3

Преобразователь напряжения SY8088, маркировка LDxxx *

Преобразователь напряжения SY8089A, маркировка KVxxx *

Преобразователь напряжения MT3410L, маркировка AS11D

Преобразователь напряжения APS2406, маркировка H1xx **

Преобразователь напряжения APS2415, маркировка S1xxx *

Преобразователь напряжения TLV62568DBV, маркировка 14VF

Преобразователь напряжения TLV62569DBV, маркировка 16AF

Преобразователи напряжения BL8021CB5TR, BL8022CB5TR, BL8024CB5TR маркировка GGxx **

Преобразователь напряжения MT3420, маркировка AS20xx**

Преобразователь напряжения AP2953A

Се­ми­сег­мент­ный индикатор 2481AS (два ряда 6 выводов)

ШИМ блока питания VIPer22a

ШИМ блока питания TNY176DG

ШИМ блока питания PN8368

ШИМ блока питания DP2525

ШИМ блока питания DK3113

ШИМ блока питания DH321

ШИМ блока питания YD723A (аналог DK1203)

ШИМ блока питания SW2604A

ШИМ блока питания PN8106

ШИМ блока питания PN8136

ШИМ блока питания THX203H

ШИМ блока питания LY2117

Приемник инфракрасного сигнала пульта ДУ TL1838 (VS1838B)

Стерео усилитель SGM8905 (TPF605)

Электролитический конденсатор 1000 мкф 16в

Электролитический конденсатор 470 мкф 16в

Электролитический конденсатор 220 мкф 16в

Электролитический конденсатор 47 мкф 50в

Клей для радиаторов

* xxx — буквы и цифры, означающие код даты изготовления и номера партии микросхем.

** xx — буквы и цифры, означающие заводской код даты изготовления.

Если вам интересно, как управлять телевизором и приставкой с помощью одного пульта, посмотрите этот материал. Об особенностях подключения приставки к коллективной антенне написано здесь, о подключении некоторых моделей приставок к Wi-Fi для просмотра IPTV — здесь.

Продолжение статьи о ремонте приставок смотрите здесь, окончание — здесь.

Для ускорения загрузки страницы часть комментариев перенесена в продолжение статьи.

Member Статус: Не в сетиРегистрация: 09.02.2022Откуда: Пермь процессору отдаётся чуть больше сотни, то может ли быть тому причиной перегрев VRM? Вряд ли, скорее всего просто Ваш тест упирается в ПСП или задействует целочисленку. Можно проверить потребление в linpack или 7z, например. Или других стресс-тестах — грелках.У меня ещё была проблема, только на v3, — падала частота Uncore почти в 2 раза по отношению к номиналу. Удалось вылечить настройкой bios, после чего производительность стала нормальной.

Junior Статус: Не в сетиРегистрация: 07.06.2022 Доброго времени суток!Возникла проблема с Huananzhi x99 F8D v2.3. Память 32Гб х8 ECC DDR4 2400 Samsung, процессоры e5-2696 v3 х2 без разгона с заменой штатных радиаторов на более эффективные в продуваемом корпусе, биос родной. Компьютер испльзовался периодически для расчётов длительностью по несколько недель с Intel MPI/MKL 24/7. Спустя какое-то время после очередного запуска вырубился. На нажатие кнопки включения не отвечал, при отключение 8-ми пинового питания CPU1 (правое) выдаёт посткод FF (CPU self-test failed). Протирка контактов цп, установка их по очереди в первый сокет, прошивка новой версии биос не помогает. Понимаю, что для своих задач хотеть от китайской платы много не стоило, что скорее всего вышли из строя компоненты питания, и нет смысла с ней больше заморачиваться. Для себя заметил, что при последнем расчёте в среднем плата скушала вплоть до 1,5 раз больше электричества, чем обычно (точно не скажу, ваттметр не ставил, только среднее по больнице). Возможно, надорвалась и померла.Морально списал её в утиль, но ради спортивного интереса решил спросить совета форумчан. Может быть кто-то предложит, что можно с ней попробовать сделать?Буду благодарен за любые конструктивные предложения и если кто-то поделится своим опытом.

Member Статус: Не в сетиРегистрация: 24.08.2022 нужен паяльный фен

Member Статус: Не в сетиРегистрация: 26.09.2021 drdeutz, смотрите,На некоторых платах написано ЧПУ-0 и ЧПУ-1, а есть где ЧПУ-1 и ЧПУ-2. И есть люди которые путают "право" и "лево".Из вашего описания вот ничего непонятно.Из моего личного опыта с этой материнкой — переписать биос программатором для начала.

Member Статус: Не в сетиРегистрация: 24.08.2022 пока они за собой что то ещё не утащили.

Junior Статус: Не в сетиРегистрация: 07.06.2022 на ютубе много видосов по ремонту мат плат, в интернете даташиты на мосфеты имеются, трудности разве что могут возникнуть с процессом пайки, потому что нужен паяльный фен, да и подогрев тоже желателен, потому что текстолит не плохо так проводит тепло и пока отпаяешь мосфет, пару тройку деталек перегреешь или сдуешь.Это кстати настоятельно рекомендуется иметь при наличии отношений со всем этим реф. железом.Разве со сплавом Розе без фена не проще?На некоторых платах написано ЧПУ-0 и ЧПУ-1, а есть где ЧПУ-1 и ЧПУ-2. И есть люди которые путают "право" и "лево".Из вашего описания вот ничего непонятно.Из моего личного опыта с этой материнкой — переписать биос программатором для начала.Говоря про CPU1 ориентировался на маркировку на самой плате, сокет который справа, если смотреть на закреплённую в корпусе плату. Второй соответственно слева CPU2, непонятную маркировку внутри сокетов не брал в расчёт. Фото ниже. Биос, как и написал в посте, перепрошил на последний X99-F8D_V2.61_22-12-10, который у официальных китайцев взял. Шил CH341A при помощи AsProgrammer_2.0.3a. Как написал выше, не помогло.Фото с маркировками сокетов

Member Статус: Не в сетиРегистрация: 26.09.2021 drdeutz, ну и чего ты ждал от материнки без того самого (основного) проца?Вытащи всё.Оставь только 1 проц. Оставь только 1 палку памяти. И говори результат.Да, вотка, спирт, агурец и наждак тебе в помощь (всё в кавычках).

Member Статус: Не в сетиРегистрация: 24.08.2022 Разве со сплавом Розе без фена не проще?Не, не проще, паяльником его не сдернуть нормально, и тем более новый обратно не запаять.

Junior Статус: Не в сетиРегистрация: 07.06.2022 ЗлойГеймер, за видео спасибо!Saboteur-2, в каком смысле чего ждал без основного проца?) Чуда не ждал. Повторюсь:На нажатие кнопки включения не отвечал, при отключение 8-ми пинового питания CPU1 (правое) выдаёт посткод FF (CPU self-test failed). Протирка контактов цп, установка их по очереди в первый сокет, прошивка новой версии биос не помогает.То есть проверял в конфигурации с одним основном процом и планкой памяти в Dimm1 оба проца по очереди. Перепроверил специально и для второго сокета, как если бы я неправильно определил основной слот. Результат посткод FF. То есть чуда таки опять не случилось, и, следовательно основной слот я определил верно.Затык возникает при присоединённом 8-ми пиновом питании основного проца. Даже без процов без него FF, с ним тупо БП не запускается. Верно я понимаю, что без него FF посткод — это норма для китайской платы?Не, не проще, паяльником его не сдернуть нормально, и тем более новый обратно не запаять.Ага, теперь понятно.

Member Статус: Не в сетиРегистрация: 24.08.2022 Там не один полевик, да уверенности, что именно в них дело на сто процентов у меня нет.Ну с учётом вводных это самый очевидный вариант и самый простой, который необходимо исключить первым.. С учётом вашего описания там могло так прогореть что при визуальном осмотре будет видно,если нет то ищите кз/заниженное сопротивление на питальниках процов, ну и дальше по ситуации.Затык возникает при присоединённом 8-ми пиновом питании основного проца. Даже без процов без него FF, с ним тупо БП не запускается.Проц скорее всего труп. Другой проц в этот сокет не суйте.

Member Статус: Не в сетиРегистрация: 26.09.2021 drdeutz, ФФ — не старт.Без процов — не взлетит, а значит и не старт.Если с процами БП уходит в защиту, то либо проц битый или БП усох.Кажется всё просто и логично.Вот когда с процом он у вас не взлетит, то и пишите письма.

Junior Статус: Не в сетиРегистрация: 07.06.2022 С учётом вашего описания там могло так прогореть что при визуальном осмотре будет видно,если нет то ищите кз/заниженное сопротивление на питальниках процов, ну и дальше по ситуации.Визуально криминала нет. Понял, буду искать.

Junior Статус: Не в сетиРегистрация: 01.04.2023 Приехал ко мне комплект с платой Jingsha D8В глаза бросаются показания датчиков температуры:Значения не фиксированное, плавает в пределах 118-120, независимо от нагрузки, это просто датчик выдает неправильные данные, или где-то есть проблема?Пирометра у меня нет, термопарой рискованно тыкать в работающую плату, проверял пальцем)) горячих микросхем не нашел.Процессор (2680v4) во время стресс-теста аиды показывает всего 45-50 градусов, при потреблении 100вт, этим данным не стоит доверять?Также в BIOS не нашел опции автоматического включения после обрыва э/п, для домашнего сервера она мне очень нужна.Кастомных BIOS довольно много, какой можно выбрать, чтоб свести к минимуму риски получить кирпич? Программатор заказал сразу, но думаю он ещё долго ехать будет.

Junior Статус: Не в сетиРегистрация: 13.04.2023 У меня ещё была проблема, только на v3, — падала частота Uncore почти в 2 раза по отношению к номиналу. Удалось вылечить настройкой bios, после чего производительность стала нормальной.Что именно меняли в биосе — припомните ли?
