Е. С. Глозман, Е. Н. Кулакова, Ю. Л. Хотунцев, О. А. Кожина, И. В. Воронин, В. В. Воронина, А. Э. Глозман

Пайка проводов

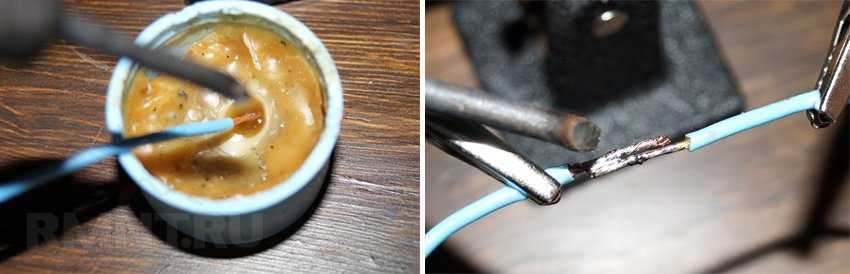

Провода паять наиболее просто. Концы жил окунаем в раствор флюса и проводим по ним паяльником, жало которого обильно смочено во флюсе. В процессе лужения излишки расплавленного припоя желательно стряхивать. После нанесения полуды из проводов формируют скрутку, а затем тщательно прогревают её с небольшим количеством припоя, заполняя свободное пространство между жилами.

Возможен и иной способ, когда перед скручиванием провода просто тщательно смачивают флюсом и паяют без предварительного лужения. Особенно такой метод популярен при пайке многопроволочных жил и проводков небольшого диаметра. Если флюс качественный, а паяльник обеспечивает достаточно сильный прогрев, даже скрутка из 3–4 «пушистых» жил по 1,5 мм2 хорошо пропитается оловом и будет надёжно спаяна.

Обратите внимание, что в электромонтаже, то есть внутри распределительных коробок, паять проводку не принято. В первую очередь по причине неразъёмности соединения, плюс ко всему спайка обладает значительным переходным сопротивлением и всегда есть высокий риск её корродирования. Провода паяют исключительно при соединениях внутри электроприборов или для лужения концов многопроволочных жил перед их затяжкой винтовыми клеммами.

Современные паяльники – это уже паяльные станции

Что такое паяльная станция? Это не обязательно набор паяльник + паяльный фен. Это может быть один паяльник, но с регулировкой, настройкой, контролем и индикацией температуры. Современные паяльники могут вмещать все это прямо в ручке. Поэтому такие паяльники могут вполне себе считаться станциями. Но из-за более привычного формата «просто паяльник и от него сразу сетевой шнур» — он все равно воспринимается как обычный паяльник, а не станция.

Паяльная станция не обязательно дорого стоит. Она может быть даже дешевле некоторых паяльников. Далее в статье будут примеры таких условных «паяльных станций».

Так как современный монтаж электроники стал сложнее, то и потребность в разных типах жал и контроле температуры возрос.

Как припаять провод

Очень важно подготовить поверхность. На ней не должно быть посторонних веществ, таких как жир, краска лак, остатки изоляции. От чистоты зависит успех всей работы. Если что-то есть, следует аккуратно зачистить скальпелем и протереть, чтобы не осталось пыли.

Далее вы берете кончиком немного припоя и аккуратно припаиваете в нужном месте. Это не слишком сложный процесс, но он требует «набитой» руки, и в самый первый раз у вас вряд ли получится красивая и аккуратная спайка.

Во время работы стоит помнить ряд правил:

• Спайка должна быть быстрой
• Если не вышло спаять провода сразу, стоит дать им остыть перед второй попыткой. Это вдвойне касается радиодеталей или микросхем
• Следует прикладывать окончание инструмента всей поверхностью, процесс будет наиболее эффективным

Как паять провода более надежно? Следует скрутить их перед началом процедуры. После остывания их изолируют при помощи изоленты, чтобы избежать коротких замыканий при работе.

Хорошая спайка отличается блеском, ровным слоем и отсутствием каких-либо трещин. Тогда она прослужит максимально долго, и у вас не возникнет проблем с прибором.

Самые простые нихромовые и ЭПСН паяльники

Самые популярные паяльники – это нихромовые паяльники с медными жалами без регулятора температуры.

Это и старые советские паяльники, и ЭПСН. Они работают очень просто.

Нихромовая спираль нагревается от проходящего по ней электрического тока (обычно это сетевое напряжение 230 В). И она нагревает жало паяльника.

Паяльники с такой конструкцией были еще на заре электроники. Они и сейчас идеально подходят для пайки проводов и простого DIP монтажа крупных деталей на платах.

Условно 60 лет назад выпускали больше паяльники. Не каждый КТ315 выдерживал огромные жала, которые нагревались до 380 ℃. Радиолюбители паяли как могли. Кто-то собирал регулятор температуры на симисторах. А кто-то наматывал медную проволоку поверх жала, предварительно залудив край проволоки.

Эти паяльники уже морально устарели. Да, они и сейчас выпускаются, но это объясняется их дешевизной и простой сборкой. Конечно современные паяльники намного лучше, чем их прошлые поколения, но и они из-за своих особенностей и возможностей они слабо подходят для тонкой SMD пайки.

Жало у таких паяльников обычно крепится болтиками, либо гайками с втулками.

Плюсы таких паяльников:

• Низкая цена;
• Продаются в любом магазине для радиодателей, электрики и ремонта квартиры;
• Они идеальны для пайки проводов и больших DIP контактов.

Однако в текущих реалиях, такие паяльники имеют существенные минусы:

• Даже самый небольшой паяльник (25 Вт) перегревает платы и детали. Нужно собирать дополнительный регулятор температуры, чтобы снизить температуру на жале паяльника;
• Отсутствует заземление;
• Как правило, такие паяльники питаются сразу от сети, и ничем не контролируются. Да, можно купить паяльник с питанием от 40 В с понижающим трансформатором, но и цена будет выше;
• Отсутствие хотя бы простейшей индикации температуры, не говоря уже о калибровке;
• Слабо подходит для тонкой работы;
• Очень долго нагревается и остывает (время нагрева может достигать и 10 минут, и 15 в зависимости от размеров);
• Скудный выбор жал из-за крепления и нагрева.

В настоящее время выпускаются немного усовершенствованные паяльники такого типа, но они недалеко ушли от своего предка. Все те же медные жала, все та же простая конструкция.

Чем больше требуется по мощности паяльник – тем он больше по размерам будет. Нихромовый паяльник на 25 Вт, и на 100 Вт отличаются по габаритам почти в 3 раза.

Пример паяльника СПАРТА. Жало медное, с покрытием. Выгорает. Подойдет для пайки проводов и DIP деталей на первое время. Цена всего 150 рублей, еще и подставка под паяльник в комплекте (хоть и очень хрупкая).

Также медные жала для таких паяльников могут выпускаться со специальным покрытием, которое немного продлевает время эксплуатации медного жала (но не надолго).

Стоит ли брать подобные паяльники новичкам? Да, хотя бы из-за своей цены и ради первого опыта. Можно просто выпаивать таким паяльником детали или паять провода, или собирать простейшие радиоконструкторы. Хватит на первые 10-15 часов практики.

Главное брать паяльник с деревянной ручкой, и не более 25 Вт. Деревянная ручка меньше нагревается, и не так сильно пахнет, как пластмассовая. И желательно собрать для такого паяльника регулятор температуры. Можно взять например паяльник ЭПСН.

С другой стороны, эти паяльники используют электрики. Паяльники такого типа большой мощности (более 70 Вт, например) стоят относительно не дорого, и позволяют спаивать провода с большим сечением. Чем толще провод, тем больше требуется площади и мощности паяльника (не температуры!).

Мощность и виды паяльников

Главным отличием паяльного инструмента является тип источника его питания. Для обывателей наиболее знакомы сетевые паяльники, питающиеся от 220 В. Их используют главным образом для пайки проводов и более массивных деталей, ибо перегреть медный провод практически невозможно за исключением, разве что, оплавления изоляции.

Плюс сетевых паяльников в их высокой мощности. За счёт неё обеспечивается качественный и глубокий прогрев детали, плюс не требуется громоздкого блока питания для работы. Из недостатков можно выделить невысокое удобство работы: паяльник довольно тяжёлый, жало расположено далеко от ручки и для тонкой работы такой инструмент не годится.

Паяльные станции используют термоконтроль для поддержания стабильного уровня температуры. Такие паяльники не обладают значительной мощностью, обычно 40 Вт — это уже потолок. Однако для чувствительной к перегреву электроники и пайки мелких деталей этот инструмент подходит наилучшим образом.

Какие вообще бывают паяльники

Паяльники бывают разные по нагреву, конструкции и предназначению. Есть и газовые, и дуговые. Но наибольшую популярность обрели именно электрические паяльники. В этой статье рассмотрим разные типы паяльников и паяльных станций, и их особенности.

В основном будут рассмотрены инструменты для пайки электронных плат, а не водопроводных труб и массивных конструкций.

Конкуренты T12

Помимо Т12 выпускаются аналогичные по концепции паяльники и станции. Некоторые из них превосходят любую Т12, но и цена у них в разы выше.

TS100

Миниатюрный и мощный паяльник. Весь блок управления находится прямо в ручке паяльника.

Сочетает в себе самые главные плюсы Т12. И этот паяльник можно прошить и дополнительно настроить через USB.

TS80

Еще миниатюрнее и лучше TS100. Особенно будет полезен тем, кто ремонтирует технику на выезде. Есть заземление паяльника.

Из минусов можно отметить высокую цену и сырую прошивку.

Стоит ли TS100 И TS80 покупать начинающим? Скорее нет, чем да. Цена в несколько раз выше, чем у полностью укомплектованной любой станции Т12. К тому же, некоторые функции у него бесполезны начинающим.

И зачем нужна мобильность, тонкие настройки и компактность, если начинающий только учится паять и познает азы электроники?

Техника безопасности

Как паять паяльником и не обжечься? Следует соблюдать технику безопасности. Работа с паяльником – не лучшее время, чтобы испытывать удачу с нарушением правил безопасности. Есть несколько простых советов:

• Освободите рабочую поверхность от посторонних предметов
• Уберите из комнаты излишне любопытных детей и животных
• Следите за шнуром – задев его ногой или рукой, есть риск ожога
• Если в комнате есть посторонние люди, предупредите их, что работаете с включенным паяльником
• Флюса – самую малость. Если использовать слишком много, он может брызнуть на руку, а в худшем случае – прямо в глаза
• Каждый раз следует брать припоя не больше, чем на

  2 пайки

  . Если перестараться, он может капнуть на стол, руку или еще хуже – на паяемую микросхему

Соблюдая эти простые правила, вы убережете себя от крайне неприятных последствий. Если относится к работе серьезно и не оставлять паяльный аппарат без присмотра, проблем возникнуть не должно.

Пайка массивных деталей

Наконец, кратко расскажем о пайке деталей с высокой теплоёмкостью, таких как кабельные муфты, баки или посуда. Требование к неподвижности соединения здесь наиболее важно, крупные детали предварительно соединяют струбцинами, мелкие — комками пластилина, перед пропайкой соединения его прихватывают точечно в нескольких местах и снимают скрепы.

Паяют массивные детали как обычно — сперва полуда на месте соединения, затем заполнение шва жидким припоем. Однако припой в этих целях используют специальный, обычно тугоплавкий и способный сохранять высокую герметичность, а также хорошо выдерживающий частичный нагрев.

При такой пайке крайне важно поддерживать детали хорошо прогретыми. Для этих целей паяльный шов непосредственно перед местом спаивания подогревают газовой горелкой, а вместо обычного электрического паяльника используют массивный медный топорик. Его также постоянно подогревают в пламени горелки, попутно смачивая припоем, а затем заполняют соединение, частично расплавляя предыдущий шов на несколько миллиметров.

Подобная техника пайки с подогревом может использоваться и при работе обычным паяльником, например, при спайке толстых жил кабеля. Жало в этом случае выступает лишь оперативным инструментом для тщательного распределения олова, а основным источником нагрева служит газовая горелка.

Новое поколение жал – картриджи T12

Новое поколение жал конструктивно отличается от выше представленных.

Даже некорректно сравнивать просто жало 900М и картридж T12.

Корректное сравнение T12 c жалами 900М будет таким.

У жал T12 нет такого зазора между самим жалом и нагревательным элементом. Это позволят добиться наилучшего контакта между нагревательным элементом и самим жалом.

От самого картриджа идут только 2 провода. Это и нагреватель и датчик температуры.

Само жало внутри медное, а снаружи покрыто сплавом.

Конечно жала (картриджи) T12 будут стоить дороже (особенно оригинальные), чем 900M. Один картридж будет стоить примерно как целый набор разных дал типа 900M! Но не забывайте, что картридж T12 — это и нагревательный элемент, и термодатчик. И все это в одном корпусе!

А теперь разберем типичный паяльник T12.

Внешнем он похож на паяльник с жалами 900M.

Конечно картридж (жало) меняется по другому. Достаточно открутить гайку с втулкой, и можно поменять картридж.

Для полной разборки нужно открутить основание ручки.

Внутри ничего кроме контактов подключения картриджа T12 и переключателя (датчика вибрации) больше нет.

Шариковый переключатель SW-200D (датчик вибрации) позволяет переводить паяльник в спящий режим.

Вы прекратили пользоваться пальником, поставили его на подставку, и температура на жале автоматически уменьшается до комнатной. Это и экономично, удобно и защищает жало от не нужного лишнего нагрева. А самое главное, что можно использовать любую подставку. Это же шариковый датчик. Он реагирует только на продолжительное бездействие. Тот же герконовый датчик в паяльном фене на Lukey 702 включится только при приближении магнита, т.е. когда вы поставите фен на подставку с магнитом. А здесь пока паяльник находится в работе, он периодически двигается, и шариковый датчик не переводит паяльник в спящий режим.

Картриджи T12 быстрее нагреваются, лучше передают тепло, и в разы качественнее по пайки в отличие от вышеперечисленных паяльников. Пальники с картриджами T12 заслуженно обрели славу очень качественных и лучших в своем роде среди ремонтных мастерских и радиолюбителей.

Найти что-то лучше по цене качеству в настоящее время просто нереально. Если и есть что-то лучше, то только в десятки раз дороже.

Среди недостатков паяльников Т12 можно выделить изнашиваемость контактов в корпусе. Т.е. со временем контакты при частой замене картриджей могут начать терять соприкосновение друг с другом. В немалой степени все зависит от типа корпуса паяльника. Бывают пластиковые корпуса за 500 рублей, а бывают металлические за 2 000.

Теперь рассмотрим паяльную станцию на базе T12.

Паяльная станция Quicko T12-952

Одна из самых лучших станций T12.

Есть кнопка выключения от сети, стандартное подключение сетевого кабеля. Еще есть вариант питания от 24 В, вместо сетевого. При необходимости предохранитель можно поменять без разборки (хотя лучше посмотреть плату станции на предмет неисправностей, если предохранитель все-таки сработал).

Установлен дисплей с главным меню. У Lukey 702 даже близко нет такого количества информации о станции.

При нажатии на энкодер (регулятор температуры) в течении 2 секунд, то появится меню настроек и дополнительных функций.

Можно настроить время автовыключение паяльника, сделать регулировку температуры. повысить напряжение, узнать версию прошивки, выключить звуковое оповещение и т.п. Целый мини ПК!

Среди недостатков станции можно отменить отсутствие заземления паяльника и отсутствие русского языка в меню и настройках.

KSGER T12 FX9501

Это в целом такая же станция, но у нее другая прошивка и другой разработчик.

Можно выбрать даже тип используемого жала, время, и даже настроить пароль на станцию (хотя зачем нужно устанавливать пароль на паяльную станцию?).

В этой станции есть заземление паяльника.

Вся станция T12 в одной ручке

Есть станции Т12 с платой управления прямо в ручек паяльника.

Правда для такого паяльника понадобится вот такой юлок питания 24 В 72 Вт.

T12 DIY KIT

А можно вообще собрать самостоятельно станцию Т12 без дисплея, только с индикатором температуры. И у него будет даже автовыключение паяльника благодаря шариковому датчику вибрации SW-200D. Продаются вот такие KIT DIY наборы:

И в целом станция будет в разы дешевле, чем готовые варианты. Правда для работы станции понадобится блок питания. В готовых вариантах Т12 Quicko T12-952 и KSGER T12 FX9501 блок питания уже есть внутри корпуса.

Качественно припаять провода

От того, как провод будет спаян, зависит дальнейшая работа всего прибора. Опытные мастера дают ряд советов для качественного и надежного паяния:

• Если припоя недостаточно, он не сможет как следует скрепить детали и заполнить все зазоры
• При недостаточном количестве флюса на жале, место спайки получается неоднородным и неровным, что негативно сказывается на результате. Это может быть при разогретом инструменте, тогда канифоль испаряется еще до окончания спайки
• Когда канифоли чересчур много, она может выплеснуться и задеть соседние контакты или провода, а в худшем случае – попасть на руку

С опытом приходит умение нагревать паяльник до нужной температуры и использовать ровно столько припоя, сколько необходимо. Соблюдая идеальный баланс, припой самостоятельно принимает нужную форму и правильно обтекает контакты. Нужно стремиться именно к этому.

Лучше всего использоваться паяльники, имеющие терморегулятор. Тогда легко поддерживать нужную температуру, что положительно сказывается на процессе и результате работы. Паяльник без регулятора может быстро перегреваться, а его жало –чернеть от окисления. Тогда его приходится периодически выключать. Поддерживать нужную температуру очень сложно, и пайка получается недостаточно качественной.

Выбор жала и уход за ним

Жала для паяльников различают по форме и материалу. С формой всё просто: самым примитивным и в то же время универсальным является шиловидное жало. Возможны вариации в форме лопаточки, конуса с затуплённым концом, со скосом и прочие. Главная задача при выборе формы — добиться максимальной площади соприкосновения с конкретным типом спаиваемых деталей, чтобы нагрев был мощным и при этом непродолжительным.

Медные жала для паяльника

По материалу почти все жала медные, однако бывают с покрытием и без него. Покрывают медные жала хромом и никелем для увеличения жаростойкости и устранения окисления поверхности меди. Жала с покрытием очень долговечные, но несколько хуже смачиваются припоем и требуют бережного отношения. Для их чистки используют латунную стружку и вискозные губки.

Жала с никелевым покрытием

Жала без покрытия можно по праву отнести к расходникам для пайки. Такое жало при работе периодически покрывается слоем окислов и припой перестаёт к нему прилипать. Рабочую кромку нужно заново зачистить и залудить, поэтому при интенсивном использовании жало стачивается достаточно быстро. Для замедления обгорания жала его рекомендуется предварительно отковать, а затем обточить для придания нужной формы.

Профессиональное оборудование

Профессиональное оборудование стоит в десятки раз дороже, чем их дешевые аналоги и копии. На первый взгляд может показаться, что это лишняя переплата денег, но это не так. В сервисных центрах, где в среднем за день пайка может быть и 6 и 7 часов за один день эту разницу можно быстро заметить. Здесь важна скорость, качество и контроль температуры.

Радиолюбителям в принципе такое оборудование мало нужно. В сборочных цехах или сервисных центрах могут за один день напаять плат и деталей столько, сколько радиолюбитель не напаяет и за несколько месяцев. Это не упрек в сторону радиолюбителей, а скорее пояснение, что для хобби профессиональное оборудование по цене 50 000 и 100 000 рублей будет избыточным, и радиолюбительская практика не раскроет даже часть потенциала такого оборудования (не говоря уже об окупаемости).

ATTEN ST-862D и Quick 861DW

Lukey 702 даже сравнивать нет смысла с этими станциями. У этих станций мощность фена 1 кВт.

Еще у таких станций есть угловые насадки на фен, с которыми удобно работать под микроскопом.

Настоящая битва титанов.

https://youtube.com/watch?v=wYCmU6jMLo8%3F

JBC и HAKKO

Паяльные станции от этой компании, как и от японской HAKKO, не дают шансов ни китайским Т12 ни китайским TS. Только вот цена на них может достигать даже 600 000 рублей. Термопинцеты, насадки для любых микросхем, удобная и продуманная эргономика и высочайшее качество. Даже нет особого смысла рассматривать их, поскольку новичкам такие станции даже в теории не нужны.

https://youtube.com/watch?v=Dy_VBDf0Ti4%3F

Нижний и верхний подогрев

Также не стоит забывать о нижнем и верхнем подогреве (ИК нагрев). Без них качественно паять массивные BGA чипы не получится. А паять огромное количество одинаковых плат с применением паяльной пасты используя только один фен — та еще задачка. Подробнее прочитать об этом можно в статье про пайку.

Термопро — недешёвое оборудование, но для начала можно собрать свой нижний подогрев при помощи доступных комплектующих.

Работа с электронными компонентами

Пайка электроники — наиболее обширная и сложная тема, требующая опыта, навыков и специального оборудования. Однако заменить неисправный элемент на печатной плате сможет и дилетант даже при наличии одного лишь сетевого паяльника.

Выводные элементы (которые с ножками) паять проще всего. Они предварительно неподвижно фиксируются (пластилином, воском) выводами в отверстиях платы. Затем с обратной стороны паяльник плотно прижимается к хвосту для его прогрева, после чего в место спайки вводится проволочка припоя, содержащего флюс. Слишком много олова не нужно, достаточно чтобы оно затекло в лунку со всех сторон и образовало некое подобие вытянутого колпака.

Если выводной элемент болтается и его нужно придерживать руками, то место спайки сперва смачивается флюсом. Его нужно очень небольшое количество, здесь оптимально использовать флаконы от лака для ногтей, предварительно промытые ацетоном. Олово при такой технике пайки набирается на паяльник в небольшом количестве и его капелька аккуратно подносится к выводу элемента в 1–2 мм от поверхности платы. По ножке припой стекает, равномерно заполняя лунку, после чего паяльник можно убирать.

Очень важно, чтобы соединяемые детали оставались неподвижными до полного остывания припоя. Даже малейшее нарушение формы олова при кристаллизации приводит к так называемой холодной спайке — дроблению всей массы припоя на множество мелких кристаллов. Характерный признак такого явления — резкое помутнение припоя. Его нужно разогреть заново и дождаться равномерного остывания в полной неподвижности.

Некачественная, холодная пайка

Для поддержания олова в жидком состоянии, достаточно чтобы паяльник контактировал залуженной поверхностью жала с любой точкой увлажнённого участка. Если паяльник буквально прилипает к спаиваемым деталям, это свидетельствует о недостатке мощности для нагрева. Для пайки чувствительных к нагреву полупроводниковых элементов и микросхем обычный припой можно смешивать с легкоплавким.

Видео по теме

Принцип работы паяльника

Понять, как работает паяльник, не сложно. Нагревательный элемент разогревается до высокой температуры (

300 и выше градусов

). Паяние – это процесс всасывания специального вещества (припоя). Оно имеет температуру плавления ниже, чем у провода для спаивания.

Паяльник расплавляет припой, заполняющий собой все микропоры металла, взаимодействуя с ними на молекулярном уровне. При охлаждении он «прикипает» и образовывает устойчивую связь между двумя частями провода.

Приступая к работе

Новый паяльник необходимо зачистить и облудить. Следует включить его в сеть

на 15-20 минут.

При этом нередко начинает выгорать заводская смазка, и сам инструмент может немного дымить, это не страшно.

После прогрева следует аккуратно зачистить рабочую поверхность напильником, после чего сразу же обмакивают его в припое. Важно не дать ему окислиться. Теперь инструмент готов к работе.

Важно, если жало вашего инструмента из металлокерамики. Его нельзя обрабатывать напильником. Для этого есть специальная влажная ткань, и ей необходимо аккуратно протереть поверхность.

Условное разделение инструментов

Все инструменты (неважно для какой работы) можно разделить на три условные группы:

• Инструменты, которые требуют опыта, чтобы с ними работать. Они не терпят ошибок, и дают ложное представление о ремесле;
• Инструменты, которые не требуют большого опыта.Они помогут научиться той или иной работе, и терпят ошибки новичков;
• Профессиональные инструменты, которые слишком хороши для новичков.Требуют много опыта для раскрытия их богатого потенциала в работе, но также могут помочь в обучении.

Теперь давайте рассмотрим примеры паяльников и паяльных станций.

§ 19. Пайка металлов

Как вы считаете, в чём преимущество соединения металлических деталей пайкой перед склеиванием?

Процесс получения неразъёмного соединения материалов с помощью расплавленного припоя называется пайкой (паянием). При паянии происходит расплавление и взаимное проникновение основного материала и припоя, заполняющего зазор между соединяемыми частями изделия.

Паять можно многие конструкционные материалы — сталь, чугун, стекло, керамику, графит и другие, используя различные виды припоев и способы пайки.

Пайку выполняют ручным или электрическим паяльником, инфракрасными лучами, лазером, электрической дугой. Паяние широко используется в машиностроении и приборостроении, в радиоэлектронной и пищевой промышленности, в быту и на уроках технологии в школе.

Инструменты и оборудование для пайки. Основным инструментом, использующимся для пайки, является паяльник. В зависимости от способа нагрева паяльники различают: ручные, электрические — с постоянным нагревом (рис. 5.56) и беспроводные (рис. 5.57).

Ручные паяльники нагревают паяльной лампой, в кузнечных горнах, газовыми горелками или на газовых плитах (рис. 5.55). Их изготавливают из красной меди, так как этот металл обладает способностью легко принимать и отдавать тепло. Масса паяльников колеблется от 200 до 500 г.

Рис. 5.55. Ручной молоткообразный паяльник

Рис. 5.56. Электропаяльники: а — паяльник ручной; б — паяльник-пистолет

Рис. 5.57. Беспроводной электропаяльник

Электрические паяльники включают в электрическую сеть, поэтому они имеют постоянный нагрев и предназначены для длительной работы. Они могут быть рассчитаны на разное напряжение: 220, 40, 36 и 12 В.

Беспроводные электропаяльники предназначены для работы в тех местах, где нет возможности подключиться к электрической сети. Аккумуляторный электропаяльник работают от трёх батареек типа «АА» мощностью 6 Вт. Его нагревательный элемент сделан из композиционного материала и может нагреваться до температуры 450 °C.

К вспомогательным инструментам и оборудованию для пайки относятся: тиски, подставки (кирпичи, кафельные плитки), вентиляционное оборудование, брезентовые рукавицы, плоскогубцы, круглогубцы, кусачки, слесарная линейка, пинцет, ручные тиски, напильники, металлические щётки, защитные очки.

Материалы для пайки. Припои — это металлы или сплавы, с помощью которых выполняют пайку. Различные припои обладают разной температурой плавления. По температуре плавления различают: мягкие припои, температура плавления которых не превышает 500 °C, твёрдые припои, температура плавления которых выше 500 °C.

Мягкие припои представляют собой сплав олова с цинком, их применяют во всех отраслях промышленности и в быту. Такие припои используют в тех случаях, когда нельзя нагреть металл до высоких температур или при невысоких требованиях к прочности соединения.

Твёрдые припои — это тугоплавкие сплавы на основе меди, серебра, цинка, никеля. Их используют для получения соединений высокой прочности.

Флюсы — это вещества, которые в процессе пайки предохраняют металл от окисления и создают условия для лучшего соединения деталей и удаления окислов. Если пайка производится мягкими припоями, то в качестве флюсов используют канифоль, водный раствор нашатыря.

В электронной и радиопромышленности в качестве флюса используют канифоль, так как она хорошо очищает от окислов латунь, медь и свинец. Кроме того, канифоль не вызывает коррозии паяного шва. Нашатырь используют в виде порошка или кусков. При пайке рекомендуется пользоваться не чистым нашатырём, а его водным раствором. Следует иметь в виду, что при нагревании нашатырь разлагается с выделением вредного для здоровья газа.

Организация рабочего места при пайке. Рабочее место при пайке должно быть оборудовано вытяжной вентиляцией. Для работы электрическим паяльником в школьных мастерских рабочее место оборудуется специальными розетками с напряжением 36 или 12 В, столешница покрывается изоляционным материалом — резиной или пластмассой.

Последовательность подготовки электрического паяльника и заготовки к работе (рис. 5.58—5.61)

Для выполнения качественной пайки необходимо:

— до блеска зачистить напильником рабочую часть паяльника (рис. 5.58);

— подключить паяльник к электросети и положить его на подставку (рис. 5.59);

— когда рабочая часть паяльника нагреется, на несколько секунд погрузить её во флюс (канифоль) (рис. 5.60);

— набрав несколько капель припоя (рис. 5.61), вести по канифоли до тех пор, пока рабочая часть наконечника не покроется тонким слоем припоя, т. е. облудится;

— очистить поверхность заготовки от грязи и следов коррозии до равномерного металлического блеска с помощью напильника или шлифовальной шкурки, промыть заготовку чистой водой и высушить.

Рис. 5.58. Подготовка рабочей части паяльника

Рис. 5.59. Включение электрического паяльника в сеть

Рис. 5.60. Нанесение флюса

Рис. 5.61. Подготовка рабочей части (наконечника) паяльника

Технология пайки. Перед началом пайки необходимо установить соединяемые детали в удобное для пайки положение и зафиксировать с помощью зажимных приспособлений и инструментов — слесарных или ручных тисков, струбцины, пинцета, плоскогубцев.

Место пайки равномерно нагревают электрическим паяльником до рабочей температуры (припой должен расплавляться быстро и легко). Важно правильно выбрать степень нагрева поверхности детали и паяльника. Сильно нагретый паяльник плохо удерживает припой. Если при пайке соединяемые поверхности были нагреты слабо, соединение будет ненадёжным.

При достижении рабочей температуры сначала плавится флюс, а затем припой. Когда весь флюс расплавится, предварительно нагретый припой наносят на зазор (место пайки). При соприкосновении припоя с нагретой заготовкой он плавится и проникает в зазор между соединяемыми деталями.

Зажимы, удерживающие детали, ослабляют только после того, как остынет припой. Изделие охлаждают на воздухе или погружая его в воду. По окончании пайки остатки флюса необходимо смыть чистой водой, чтобы они не вызывали коррозию металла.

Ошибки при пайке

1. Заготовки в местах соединения пайкой плохо очищены и не обезжирены. Такие соединения будут непрочными. Места соединений нужно очистить и обезжирить ещё раз.

2. Паяльник плохо подготовлен к работе. Необходимо повторить зачистку рабочего стержня напильником и облудить жало паяльника.

3. Паяльник перегрет, вследствие чего на нём образовалась окалина, к которой олово не пристаёт. Паяльник необходимо заново обработать напильником и облудить жало.

Правила безопасной работы с электропаяльником

1. Работать следует исправными и хорошо подготовленными инструментами.

2. Перед началом работы необходимо убедиться в соответствии напряжения в сети рабочему напряжению электрического паяльника и в целостности изоляции проводов.

3. Необходимо следить, чтобы паяльник по окончании работы был отключён от сети и находился на специальной подставке.

4. Пайку нужно выполнять на рабочем месте, оборудованном вытяжной вентиляцией.

5. Следует осторожно обращаться с нагретыми паяльником и деталями.

Практическая работа № 23

«Учебная пайка медных одножильных проводов»

Цель работы: освоить технику пайки одножильных медных проводов.

Оборудование и материалы: слесарный верстак, заготовки проводов, слесарные тиски, разметочные инструменты, напильники, пинцет, монтажный нож, электрические паяльники на 12 или 36 В, керамическая плитка, припой, канифоль.

Порядок выполнения работы

Подготовьте электрический паяльник к работе, используя рисунки 5.58—5.61.

Выполните пайку одножильных медных проводов.

1. Зачистите концы сращиваемых проводов на длину 15 мм (рис. 5.62).

Puc. 5.62. Зачистка проводов

2. Нагретым паяльником прогрейте зачищенный участок провода, после чего погрузите его в канифоль.

3. C помощью припоя паяльником выполните лужение подготовленного участка провода. Лужение выполняйте равномерными движениями. Припой должен минимально покрыть провод. При появлении излишка припоя удалите его паяльником. Таким же образом подготовьте второй провод.

4. Подготовленные провода соедините между собой и выполните пайку (рис. 5.63). При выполнении пайки один провод удерживайте плоскогубцами. Второй провод закрепите (прижмите) неподвижно. Пайку выполняйте на кафельной плитке.

Puc. 5.63. Образец пайки двух проводов

5. Деталь охладите погружением в воду или подождите, пока она не остынет. По окончании пайки остатки флюса необходимо смыть водой, так как они могут вызвать коррозию металла.

6. Вместе с учителем проверьте качество пайки. Приведите в порядок рабочее место.

Основные понятия и термины

пайка, припой, флюсы, канифоль, ручной паяльник, электрический паяльник, беспроводной паяльник, техника пайки.

Вопросы и задания

1. Назовите конструкционные материалы, которые можно паять.

2. Перечислите основные операции по подготовке деталей и инструментов к пайке.

Задание

Найдите в Интернете различные фигурки, изготовленные из медной проволоки, детали которых соединены пайкой. Выберите 2—3 самые интересные фигурки. Обсудите с учителем возможность изготовления их на уроках технологии.

Идеи творческих проектов

Идея 1. Шаблоны из тонколистового металла для выжигания.

Идея 2. Комплект инструментов для работы и ухода за комнатными растениями.

Идея 3. Фиксаторы для столярных молотков (см. рис. 5.41).

Рис. 5.41. Чертёж фиксатора

Паяльник и инструменты, необходимые для работы

Отвечая на вопрос «как паять паяльником», необходимо затронуть тему инструмента и расходных материалов, необходимых для осуществления пайки. Итак, чтобы правильно и качественно паять, вам понадобится:

• Сам паяльник
• Специальная подставка
• Припой
• Флюс
• Дополнительные инструменты

Припой

В этом специальном легкоплавком сплаве, как правило, используются вещества:

• Олово
• Свинец
• Кадмий

Или любой другой металл с подходящей температурой плавления. Самые легкоплавкие имеют температуру плавления

до 80 градусов,

а наиболее устойчивые –

свыше 900.

В быту рекомендуется использовать припой марки

ПОС 61.

Самый удобный вид – тоненькая проволочка.

Требования к современным паяльному оборудованию на 2023 год

Если вы собираетесь паять платы, ремонтировать электронику, то от паяльников и станций требуется:

• Наличие регулировки температуры с функциями стабилизации, индикации и подстройки;
• Разные необгораемые «вечные» жала по форме и размерам;
• Функции сна и запоминания температуры (чтобы не держать паяльник постоянно включенным, тем самым экономив электричество и снижая нагрузку на жало);
• Хорошие характеристики по стабильности температуры на жале.

В настоящее время не все паяльники соответствуют представленным требованиям. Разберем популярные паяльники и станции среди радиолюбителей и электронщиков.

Медные и «вечные» жала

Прежде чем обозревать сами паяльники, нужно дать общее представление об основных типах жал и их различиях.

Существуют медные жала, и так называемые необгораемые «вечные» жала.

Особенности медных жал

Медные жала – это самый распространенный тип жал. Однако на сегодняшний день они сдают свои позиции другим типам жал.

Разберем плюсы и минусы медных жал.

Плюсы медных жал:

• Низкая цена;
• Доступны в любом радиомагазине;
• Быстрее нагреваются, и медленнее теряют тепло;
• Медные жала не прихотливы к обслуживанию. Их можно зачищать даже напильниками;
• Медные жала можно механически обрабатывать, т.е. придавать им форму при помощи молотка;
• С ними проще начать свой путь в пайке.

И все же, недостатки у медных жал довольно критичные:

• Скудный набор жал по форме и размерам. Даже если вы найдете тонкое медное жало. то оно быстро потеряет свою форму;
• Еще есть необходимость залуживания перед работой. Это не трудно, но отнимает время;
• Медные жала быстро теряют форму из-за высокой температуры, и их нужно менять.

Уход за медными жалами

Пора забывать про чистку жала деревянными дощечками. Для этих целей есть губки и медные стружки.

Уход за такими жалами простой. Лишний припой и остатки паяльного флюса можно снимать влажной губкой.

А с помощью медной стружки можно удалить и лишний припой с жала, и нагар с его поверхности.

В крайнем случае можно обработать поверхность медного жала напильником.

А еще им можно придать нужную форму при помощи молотка и наковальни.

Они легко деформируются от легких кистевых ударов молотком.

Лужение медного жала

Прежде чем приступить к пайке, медное жало надо залудить, т.е. покрыть рабочую поверхность небольшим слоем припоя.

Без лужения медного жала паять будет затруднительно.

Лидирующие необгораемые жала

Это такой тип жал (их еще называют «вечными»), которые не надо лудить перед началом работы, не теряют своей формы, и могут использоваться годами. У них есть специальное покрытие обычно из тонкого слоя никелевого сплава. У таких тип жал есть свои весомые преимущества и недостатки.

Плюсы необгораемых «вечных» жал:

• Можно долго пользоваться;
• Нет необходимости их залуживать;
• Большое разнообразие разных форм и размеров;
• Качественные жала долго держат подходящую форму.

• Категорически нельзя чистить такие жала напильником, надфилями или наждачками. Вы рискуете уничтожить необгораемую поверхность жала. Исключение – медная стружка для чистки от нагара и лишнего припоя;
• Жало быстро отдает тепло, и медленнее его набирает в отличие от медного (сильная зависимость от конструкции жала и паяльника в целом);
• Очень прихотливо к уходу. У новичков могут возникать трудности с ними;
• Необгораемые поверхности легко разъедаются паяльной кислотой;
• Сложнее привыкнуть к ним после медных жал.

Уход за необгораемыми жалами

Необгорамые жала нельзя обрабатывать или чистить никаким инструментами.

Чистить поверхность жала от лишнего или старого припоя можно влажной губкой.

Губка не должна быть слишком влажной, иначе будут брызки и пар. А снимать окислы и лишний припой с жала можно медной стружкой.

Медная стружка не повреждает покрытие жала.

Но главное запомнить одно правило – всегда на жале должен быть припой. Исключение – когда с платы или деталей надо убрать лишний припой.

Убрали с контактов платы припой оплеткой, и сразу же наносим новый припой на поверхность жала.

Припой на жале защищает рабочую поверхность от сильных окислов, которые возникают во время пайки из-за воздуха.

Если пришлось паять кислотой, то сразу после работы чистите жало при помощи губки или стружки для снятия припоя, и покрывайте жало свежим припоем.

Также недопустима механическая обработка необгораемого жала, и придание формы при помощи молотка (как это делается с медными жалами).

По ряду преимуществ, лидируют «вечные» жала. Всего одно качественное хорошее жало можно использовать годами, и оно будет как новое. Только не все так просто, как может показать на первый взгляд.

Еще немного об оригиналах и копиях

Набор оригинальных жал иногда стоит практически как полноценная станция. И это цена качества. Мало какая копия может приблизиться к оригиналу по характеристикам. Тем не менее, даже самыми низкокачественными копиями можно паять.

Да, копии жал и других комплектующих к паяльникам не будут ровней оригиналам.

https://youtube.com/watch?v=LKHuTum19Ks%3F

С другой стороны, оригинал можно купить потом, когда вы научитесь паять копиями, которые по цене в несколько раз дешевле. Сэкономленные деньги можно потратить на радиодетали, отвертки, мультиметры и другие необходимые вещи.

И копия — это не подделка. Подделка будет все повторять, вплоть до названия (Lukey 702 — копия HAKKO, но называется и собрана иначе).

Паяльники с жалами серии 900

Наиболее популярными стали 900М. Размеры жала приведены ниже (иногда они могут отличаться, особенно китайские копии).

Это самые популярные необгораемые жала. Они продаются практически в любом радиомагазине, не говоря уже об AliExpress.

Разнообразие форм позволяют выполнять широкий спектр задач по пайке плат и радиодеталей (DIP, SMD и BGA).

Цифровые и буквенные обозначения практически не упоминаются. Обычно жала называют по их визуальной форме (конус, топорик, плоское и т.п.).

По сравнению с обычными жалами для нихромовых паяльников, жала 900М полые (пустые внутри, т.к. они надеваются на нагревательный элемент).

Крепление жала к нагревательному элементу паяльника отличается от простых нихромовых. Здесь жало крепится с помощью гайки и втулки.

Однако не смотря на все достоинства, у этого типа жал есть серьёзный недостаток – это зазор между нагревательным элементом, и самим жалом.

Но для начала разберем примеры паяльников с такими жалами. Они тоже бывают разными.

Паяльник с синей ручкой SumSour 220 В с AliExpress

Это практически самый обычный паяльник. Обычно продается в виде набора с инструментами для пайки вот в таком виде:

Мощность 60 Вт. Питание от сети 220 В. Регулировка температуры осуществляется с помощью поворота потенциометра слева направо.

Имеет типичное крепление для жал серии 900M.

У этого паяльника нет даже термопары для измерения и контроля температуры.

Вот это пример не из серии «паяльных станций». У этого паяльника есть только регулировка мощности, и индикация включения. И все. Никакой реальной регулировки здесь нет, тем более контроля и стабилизации температуры на жале.

Регулировка мощности осуществляется с помощью изменения положения потенциометра, который в свою очередь регулирует симистор BT136S. А BT136S подает напряжение на нагреватель.

Данные паяльники продаются и по отдельности, и в наборах. Наборы покупать не рекомендуется по причине низкокачественных комплектующих. Пример низкокачественных комплектующих из типичного набора:

Пинцет кривой. Припой низкокачественный. Даже жала быстро сгорают. Да, жала с AliExpress тоже могут быть и хорошими, и отвратительными по качеству.

Из этого набора жала стремительно теряют форму после несколько дней работы. Жало на фото примере справа прослужило более 7 лет.

Поэтому паять жалами из комплекта с паяльником не рекомендуется.

Единственное, что в это наборе реально хорошее – это тонкая медная проволока для перемычек, губка для очистки жала от припоя, и подставка под паяльник (хотя она тоже хлипковата).

Плюсы SumSour 220 В с AliExpress:

• Низкая стоимость;
• Используются популярные жала серии 900М;
• Есть индикация включения;
• Есть регулировка мощности.

Серьезные недостатки паяльника:

• Посредственное качество сборки из-за удешевления производства;
• Нет заземления;
• Не термостойки провод;
• Нет контроля температуры. Регулировка температуры идет за счет симистора. Никакой термопары, которая измеряла бы температуру, в этом паяльнике нет;
• Проблема с перегревом жал из пункта выше;
• Медленный нагрев необгораемых жал серии 900М (эта общая проблема для всех паяльников с такими жалами, но тут без термопары все куда серьезнее);
• Нет индикации температуры, не говоря о спящем режиме и других полезных и обязательных функциях современных паяльников.

Этим паяльником можно паять провода, DIP микросхемы, SMD детали и даже BGA, но он категорически не годится новичкам. Без опыта и практики можно наткнуться на серьезные недостатки такого паяльника. Даже нет смысла его покупать за такое качество, не говоря о наборах.

Если у вас уже есть такой паяльник, то обязательно купите к нему новый набор качественных необгораемых жал. А если есть возможность – лучше купите другой паяльник.

Паяльники GS90D

Это уже не просто паяльники, а полноценные станции.

Выпускаются разных мощностей.

Плата управления и индикации у GS90D находятся в самой ручке. Регулировка температуры осуществляется при помощи кнопок.

GS90D лучше, и в среднем в 3 раза дороже, чем показанный выше паяльник SumSour с синей ручкой, но у него все та же проблема жал серии 900M.

https://youtube.com/watch?v=sLgeb2Pa7D4%3F

• Наличие индикации температуры;
• Хорошая регулировка;
• Используются популярные жала серии 900M;
• Термостойкий провод (на первый взгляд это мелочь, но иногда из-за невнимательности можно случайно подпалить провод, и вовремя не заметить. Здесь провод защищен от таких случаев);
• Есть дополнительные функции.

• Не лучшая термостабилзация;
• Цена завышена.

Конечно этот паяльник выходит на новый уровень по сравнению с самыми простыми, но и он не лучший выбор для новичков. Просто плохо держит температуру, и имеет недостаток жал серии 900M.

https://youtube.com/watch?v=CesLvgekYzc%3F

Паяльная станция Lukey 702

Популярная паяльная станция Lukey 702 среди радиолюбителей и электронщиков. Паяльник станции — это клон японских паяльников HAKKO. В целом, в других моделях Lukey паяльник такой же как и у 702 (могут быть отличия в типе нагревателя, но об этом ниже). У станции есть паяльный фен, что в разы облегчает пайку любых компонентов. Это весомый плюс.

У этой станции паяльник также с жалами серии 900М.

Как можно заметить, внутренностей у этого пальника внутренностей больше, чем в SumSour 220 В.

К станции от паяльника подключается 5 проводов. Первые два – это термопара для контроля и измерения температуры, еще два – это нагреватель.

Заземление позволяет снизить риск повреждения микросхем на плате статически электричеством, которое может появиться на жале паяльника или даже на самой станции.

Регулировка температур фена и паяльника осуществляется при помощи кнопок.

Есть паяльный фен и паяльник, которыми можно выполнить 90% работ по пайке и замене дисплейных модулей или задних крышек смартфонов и планшетов.

К тому же у фена есть сменные сопла для разных по габаритам работ.

От паяльного фена к станции подключаются: термопара, нагревательный элемент, турбина, заземление и герконовый датчик.

Герконовый датчик реагирует на магнит, который установлен в подставке для фена. Нужно перевести фен в режим ожидания? Просто поставьте его на подставку с магнитом. Фен начнет быстро остывать, и перейдет в режим ожидания. А если фен понадобится вновь, то достаточно просто взять его с подставки. Фен начнет нагреваться до той температуры, с которой он был установлен на подставку.

С другой стороны, у этой станции есть ряд недостатков, которые могут быть проблематичными и для новичков, и для опытных электронщиков. Разберем плюсы и минусы станции.

Плюсы 702 станции:

• Есть паяльник с жалами типа 900М и фен;
• Есть возможность менять насадки на фене, и жала на паяльнике;
• Простая регулировка температур и потока воздуха;
• Термостабилизация и контроль температуры;
• Автовыключение фена (в ручке фена есть геркон, который выключает фен, если положить его на подставку);
• Цифровая индикация температур;
• Быстрый нагрев;
• Есть возможность калибровки температуры.

С одной стороны – это хорошая станция по цене качеству для небольшой мастерской для ремонта техники. Но она устарела, и у нее есть ряд недостатков:

• Нет автовыключения паяльника;
• Все та же проблема с жалами 900М;
• Высокая цена;
• Без выключения из сети, станция может сама включиться;
• Не термостойкие провода.
• Ужасный разъем PS/2 у паяльника;
• Габаритный фен с большой вибрацией по корпусу из-за турбины.

При желании можно перепрошить Lukey 702 при помощи программатора, улучшив работу станции.

Недостатки 702 станции и ее доработки

А проблема с проводами заключается в том, что они не термостойки. Можно по ошибке или случайно оплавить их.

А фен нельзя отсоединить от станции, если он не нужен (и в случае поломки его труднее будет заменить на новый). В других станциях аналогах такого недочета практически нет.

Так все-таки, брать ли станцию Lukey 702? Есть два варианта. Либо брать 702, и дорабатывать ее, либо взять аналогичную станцию, у которой будут исправлены эти недочеты.

Например, у вот этой станции Eruntop 8586 есть кнопки выключения из сети (не путать обычные кнопки выключения, которые не отключают станцию от сети). И в целом она дешевле в разы. Хотя у нее нет индикатора температуры паяльника.

И в целом аналоги выглядят компактнее, чем сама оригинальная 702 станция. С точки зрения схемотехники они идентичны (кроме функции управления регулировки потом воздуха. Она цифровая. Хотя это даже удобнее.

Поэтому, покупка 702 станции под вопросом. Вы будете переплачивать за бренд и известность станции, хотя можете купить точно такую же доработанную станцию. И конечно могут отличаться разъёмы для присоединения паяльника и фена к станции.

Еще есть варианты с компрессорным управлением фена. Такой фен легче, от него меньше вибраций и шума, однако из-за компрессора сама станция большая, и фен невозможно отсоединить от станции. Да и компрессор у станции сильно шумит.

Если вы все-таки решили купить 702, то помните, что ее нужно обязательно выключать из сети после работы. Либо установите вилку с кнопкой выключении. В станции есть конструктивная недоработка. Даже если вы выключите паяльный фен с лицевой кнопки, и он будет на подставке, то он может самопроизвольно включиться из-за выхода из строя симистора. Такие случаи уже были. Фен просто загорался. Кнопки включения и выключения на лицевой стороне станции не выключают ее от сети. Поэтому станцию надо отключать от сети, если вы закончили паять.

Пример доработки паяльной станции Lukey 702:

https://youtube.com/watch?v=dSR6aXfAkw8%3F

Проблема жал серии 900М

Основная проблема этих жал в наличии большого пустого места между нагревательным элементом и самим жалом.

Существует несколько вариантов решения.

Уменьшение зазора

Можно подвинуть нагревательный элемент, засыпать песком зазор в пустых местах, или подобрать маленькую гайку на кончик нагревательного элемента.

Или можно вообще подвинуть нагревательный элемент ближе к жалу.

Хотя эти решения мягко говоря, не очень. Если понадобится другой типа жала, то придется заново все устанавливать. Кстати, сам по себе нагревательный элемент очень хрупкий. Такими доработками его легко повредить.

Также можно заменить старую насадку на новую, которая по размерам меньше. Это позволить уменьшить расстояние между нагревательным элементом и жалом.

Установка керамического нагревателя

Существуют два типа нагревательных элементов. Это керамический и нихромовый. Керамический быстрее нагревается, лучше держит температуру. Но он дороже. Правда просто поменять нихромовый нагревательный на керамический не получится. Во-первых, у них разные датчики температур. Во-вторых, придется калибровать станцию. Ну и финальный штрих — это необходимость замены операционных усилителей, которые усиливают данные с датчика температуры. Значения с датчиков у нихромовых и керамических нагревателей будут разные. У одного датчик может быть выполнен на термопаре, а у другого на терморезисторе. Это существенное отличие.

В станции Lukey 868 ставили японские керамические нагреватели в паяльники, а в Lukey 702 китайские нихромовые. Они не совместимы без дополнительных изменениях в схемах.

Калибровка станции

У многих станций есть функция калибровки. Есть программная калибровка, где можно отрегулировать настраиваемую температуру станции на реальную. А есть обычная настройка при помощи потенциометров. Такие потенциометры устанавливаются на платы.

Для калибровки станции нужны измерители температуры. Без них точно откалибровать станцию не получится. Конечно моно настроить ее примерно на температуру плавления припоя, но это будет не так точно, как поверка другим независимым прибором зимерения температуры.

Совместная работа с паяльным феном

При помощи паяльного фена можно стабилизовать температуру пайки паяльника. Достаточно просто подогревать место пайки феном на 100-150 °C с средним потоком воздуха.

Этот метод позволяет избежать появления больших каплей припой на маленьких контактах (особенно во время пайки всяких разъемов, например micro usb)

Использование медных жал

Как вариант, можно использовать медные жала. Они быстрее нагреваются, чем необгораемые.

Можно подобрать идентичное медное жало по форме и размерам точно такое же, как и необгораемое.

Устанавливается точно также, как и необгораемое.

Хотя и этот вариант не идеален. Да, такие жала пользуются спросом, но медные жала в процессе работы теряют свою форму. Конечно, они не такие дорогие, как необгораемые, но это все же не выход. Их еще надо и залуживать перед работой постоянно. А современные жала уже давно перестали быть расходными материалами. Да и изменение формы – очень критичный параметр, тем более если вы паяете каждый день. И найти действительно хорошие и медные жала на том же AliExpress довольно проблематично.

Проблема жал 900М решена в следующем поколении.

Флюс

При необходимости он делается самостоятельно. Для этого достаточно растворить канифоль в спирте (примерно

60 на 40%

) и тщательно взболтать.
