Как подключить Bluetooth к старому музыкальному центру

В общем у меня есть старый китайский проигрыватель Startex. Основная проблема заключается в том, что он не видит подключаемый по USB телефон, только флешку. Я хочу приколхозить к проигрывателю Bluetooth модуль от наушников.

Подключение Bluetooth модуля

Чтобы проигрыватель работал как большая Bluetooth колонка, необходимо подключить Bluetooth модуль от наушников следующим образом:

  1. Подключите модуль к входу Line-In. Сигнал нужно снять до усилителя наушников.

  2. Подключите провода модуля к соответствующим пинам на устройстве.

  3. Выполните соответствие по сопротивлению и напряжению для корректной работы.

Пример входа AUX в аудиоаппаратуре

В свою очередь, предстоит аналогичная процедура, в которой необходимо подключить готовый Bluetooth модуль к аудиоаппаратуре.

  1. Закажите понижающую плату и стерео Bluetooth модуль с Алиэкспресс.

  2. Найдите на центре платы аудио вход (AUX) и подключите Bluetooth модуль.

  3. Обратите внимание на питание, которое может потребовать дополнительной платы для понижения напряжения.

Возможные проблемы

Если вы столкнетесь с проблемой подключения Bluetooth модуля к устройству, можно рассмотреть покупку мини колонки с Bluetooth и аудиовыходом для наушников за небольшую сумму. Подключение колонки к центру через аудиовход может быть более простым и надежным вариантом.

Если вы хотите подключить Bluetooth модуль к контактам +9v и -9v на выход шлейфа, обязательно проверьте совместимость по напряжению, чтобы избежать повреждений устройства.

Если у вас нет мультиметра для проверки схемы устройства, возможно, стоит обратиться к профессионалам или найти онлайн схему Sony FH-404 для более подробной информации.

Итоги

В целом, подключение Bluetooth модуля к старому музыкальному центру может требовать некоторых дополнительных усилий и компонентов, но в итоге вы сможете наслаждаться беспроводным звуком с вашего устройства.

Подключение Bluetooth Receiver к музыкальному центру Sony CMT M333NT

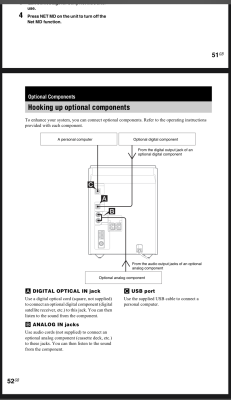

Подскажите пжлст, имеется муз центр Sony CMT M333NT. Есть входы тюльпан, Toslink и Minijack (так понимаю для наушников). Через какие провода лучше всего подсоединить bluetooth receiver к нему, через тюльпан (RCA to 3.5mm) ? 🙏

Как к старому муз.центру подключить bluetooth
Как к старому муз.центру подключить bluetooth

Или же можно через minijack вход для наушников? (3.5 to 3.5)

Подключение блютуз модуля к двухкассетнику JVC PC-W222

Если не сложно, может подскажет кто, как к двухкассетнику JVC PC-W222(без AUX он), корректно подключить блютуз модуль(модель на прикрепленной фотке).

Как к старому муз.центру подключить bluetooth

Сервис мануал магнитолы (со схемами) Jvc-PCW-222-BK-Service-Manual.pdf (4.14 МБ)

Дополнительная информация

Выходы двух каналов LA3246 идут через переключатель (вот как он устроен пока не понял), на вход эквалайзера на Q161 и Q261.

Т.е. если радио не впёрлось — отпаивайте с одной стороны вывод кондёров С161 и С261. И к ним припаиваете ваш выход модуля.

Запитать модуль советую от 7805 в металле(TO-220).
Прикрутить (в таком месте чтоб длинна выводов его не влияла на появление шумов-возбудов) его к металлу лентопротяжного механизма через термопасту.

Сообщение отредактировал dik13s — 04.10.23, 04:49
