Как подключать светодиодные ленты

Подключение светодиодной ленты

Современные дизайнеры интерьера коммерческих и жилых объектов часто используют светодиодные ленты, поскольку они являются незаменимым элементом, придающим непревзойденную атмосферу и творческие возможности. Однако, правильный монтаж является ключевым фактором для эффективной работы светодиодной системы.

Напряжение для подключения

Большинство светодиодных лент требуют соответствующего блока питания с определенным напряжением. Например, светодиодная лента с напряжением 220В требует блока питания и классической вилки для подключения через выпрямитель.

Варианты использования

• Декоративная подсветка: используется для создания настроения, подчеркивания архитектурных деталей или декоративных элементов. Обычно используются ленты с напряжением 12 или 24 вольта.

• Дополнительное освещение рабочей зоны: может использоваться для дополнительного освещения рабочего пространства. Желательно выбирать ленты с напряжением 48 вольт.

• Основное освещение комнаты: в определенных случаях светодиодные ленты могут использоваться в качестве основного источника света. Можно выбрать ленты с напряжением 220 вольт или 48 вольт.

• Архитектурное освещение: подсветка архитектурных деталей, фасадов зданий или ландшафтного дизайна. Выбор напряжения зависит от требований к защите лент от влаги и пыли.

Соединение

Подключение светодиодных лент можно осуществить путем пайки или с помощью специальных коннекторов.

• Пайка: надежный и аккуратный способ, но требует навыков пайки, дополнительных инструментов и материалов.

Коннекторы

Использование коннекторов позволяет быстро и просто соединять и разъединять светодиодные ленты. Этот способ монтажа не требует специальных навыков и позволяет удобно изменять конфигурацию лент. Однако существует риск потери контакта в зоне соединения, и светодиодная лента может недостаточно тесно прилегать к поверхности.

При соединении светодиодных лент важно соблюдать правильную полярность. Нарушение полярности может привести к выходу из строя светодиодов или неправильной работе ленты. Поэтому обязательно следует соблюдать правильную полярность при подключении лент.

Как крепить светодиодные ленты

Из практики установки светодиодных лент следует, что их можно крепить на любые поверхности. Обычно ленты оснащены клеевой основой, которая надежно прикрепляется к разным поверхностям.

| |

При монтаже ленту можно легко отклеить от поверхности, но через несколько дней это будет сложнее. Важно знать, что светодиоды чувствительны к перегреву. При длительном использовании при повышенной температуре они могут ухудшить светимость или выйти из строя.

Чтобы избежать таких проблем, важно устанавливать светодиодную ленту в местах с хорошей циркуляцией воздуха. Идеальным вариантом является использование алюминиевых пластин в качестве основы для светодиодов. При соблюдении этих рекомендаций ленты прослужат гораздо дольше.

На обороте светодиодной ленты расположено клеевое основание, которое можно вскрыть, снимая защитную пленку. Перед монтажом важно обеспечить чистоту поверхности, сняв с нее загрязнение и жир, а затем дать ей высохнуть. Удобнее всего приклеивать ленту, держа ее по направлению к себе. При монтаже следует прижимать ее между светодиодами, чтобы обеспечить прочное сцепление.

Подключение и установка светодиодной ленты

Когда вы решили, каким способом соединить светодиодную ленту (через коннектор или пайку), вам нужно выбрать соответствующий метод подключения:

• Использование нескольких блоков питания для различных участков: Если вы планируете использовать несколько отрезков ленты, каждый отрезок можно питать отдельным блоком питания. Это обеспечит лучшую стабильность работы и избежать падения напряжения на длинных отрезках.
• Один мощный преобразователь для всей ленты: Если ваша лента не слишком длинная и не превышает максимальной мощности блока питания, вы можете подключить всю ленту к одному мощному преобразователю.
• Использование блока питания с добавлением контроллера/димера: Если вы хотите иметь возможность регулировать яркость или цвет светодиодной ленты, вы можете использовать блок питания вместе с контроллером или димером.

Как подключить светодиодную ленту к блоку питания?

Независимо от способа подключения, перед непосредственным соединением светодиодной ленты с блоком питания вам следует убедиться, что все соединения правильные. Также рекомендуется проверить наличие темных участков на ленте. Обычно при длине ленты до 5 м такие проблемы возникают редко.

Однако при подключении нескольких отрезков каждый из них должен быть питан отдельно от блока питания. При соединении второго отрезка с первым может наблюдаться ухудшение яркости из-за падения напряжения.

Для правильного подключения вам понадобятся следующие компоненты и материалы

Подключение светодиодных лент к блоку питания на 12-24 вольта достаточно простым процессом. Особое внимание следует обратить на правильное подключение преобразователя. Универсальные блоки питания часто имеют клеммы для разных напряжений.

Если вы планируете подключить светодиодную ленту на 24 вольта для оборудования, работающего на 12 вольт, это не приведет к поломке. Однако, если подключить светодиоды, предназначенные для 12 вольт, к клемме на 24 вольта, то это отрицательно скажется на их работе и может привести к выходу из строя.

Дополнительно рекомендуется обеспечить естественную вентиляцию оборудования во время его установки во избежание перегрева. Если есть возможность, используйте трехжильный кабель с заземлением или двухжильный, если заземление не предусмотрено.

Рекомендации от интернет-магазина Artled по установке светодиодной ленты

Прежде чем приступить к подключению проводов к блоку питания, необходимо правильно определить, какой провод является нулем, фазой и заземлением. Если у вас нет уверенности, рекомендуется обратиться к специалистам.

Ошибочное подключение проводов может быть опасным, особенно при работе с напряжением 220 В, которое может угрожать жизни и здоровью. После идентификации проводов их необходимо правильно подключить к блоку питания.

Система может функционировать и без заземления только с фазой и нулем. Однако важно знать, что без заземления на корпусе импульсного блока питания может возникать статическое напряжение, что может вызвать дискомфорт при контакте с устройством.

Также важно понимать, что переключатель, если он есть, должен быть установлен в схеме сеть 220 вольт – блок питания – светодиодная лента непосредственно перед блоком питания, а не после него. Это позволит отключать питание и светодиодную ленту от сети. Если переключатель находится после блока питания, преобразователь будет постоянно под напряжением, что может быть опасно для человека и самого оборудования.

Важно соблюдать эти рекомендации для обеспечения безопасности, продолжительности работы и качественного освещения светодиодной ленты.

Установка светодиодных лент: важные моменты

При установке светодиодных лент рекомендуется обратиться к профессионалам, особенно в случае, если возникают сомнения в подключении электрических проводов.

Кроме этого, стоит отметить, что магазин ArtLED предлагает широкий ассортимент не только светодиодных лент, но и всех необходимых компонентов для их подключения. Обращаясь в такие специализированные магазины, можно получить качественные материалы и профессиональную консультацию, что будет способствовать успешной установке и эксплуатации светодиодных лент.

Создание эстетического освещения

В общем, правильное подключение и использование светодиодных лент позволяет создать эстетическое и функциональное освещение в различных помещениях.

Рекомендации:

• Следуйте указаниям по установке и подключению.
• Воспользуйтесь услугами специализированных магазинов для приобретения качественных компонентов и информации.

Простое и удобное подключение

Данный шнур питания герметичный и позволяет легко подключить 220В светодиодную ленту без особых навыков. От одного шнура можно питать до 50м ленты без необходимости дополнительных блоков питания.

Преимущества шнура:

• Простота подключения.
• Многоразовое использование.
• Надежность и качество.

Инструкция по подключению

При подключении вставьте острие светодиодной ленты в струмопроводные жилы. Затем вставьте конец ленты в разъем шнура питания и вставьте вилку шнура в розетку. Если лента не засветится сразу, переверните ее на 180 градусов и подключите снова.

Покупка шнура питания

Купить шнур питания для светодиодной ленты 220В можно по доступной цене с доставкой по Украине в компании LED-Light в г. Николаев.

Невозможно представить современного дизайнера интерьера без использования светодиодных лент. Благодаря их универсальности и функциональности, они открывают широкие возможности для творчества. Понимание принципов подключения и работы светодиодных лент крайне важно для успешной реализации проектов.

Именно от правильности монтажа напрямую будет зависеть эффективность всей светодиодной системы. Если подключение было неправильным, не только не удается достигнуть желаемого результата, но и значительно сокращается срок службы. Вместе со специалистами компании PROLUM попробуем разобраться во всех нюансах, связанных с установкой светодиодных лент.

Определение необходимого рабочего напряжения светодиодной ленты

Это один из ключевых параметров, который в каждом случае указывается в характеристиках изделий. Нужно всегда обращать внимание на показатель. Наиболее популярные напряжения – 5, 12, 24 и 220 вольт постоянного тока.

То есть, большинство из них невозможно просто подключить к розетке – нужно использование соответствующего блока питания необходимого номинала, а при использовании светодиодной ленты на 220В, используется классическая вилка, которая подключается через выпрямитель. Выбор напряжения зависит и от области применения:

Напряжение – это важный показатель. Если попробовать подключить светодиодную ленту с рабочим напряжением 220В напрямую в сеть, то она будет мигать с напряжением 50 Гц, что создает дискомфорт и будет создавать дискомфорт для пользователя.

Как соединяются между собой светодиодные ленты?

Простая конструкция способствует тому, что соединить светодиодную ленту между собой достаточно просто – при помощи пайки или специальными коннекторами. Каждый из способов имеет свои особенности:

Когда соединяете светодиодную ленту, нужно внимательно за тем, чтобы была соблюдена полярность. Если она будет нарушена, есть вероятность, что светодиоды выйдут из строя, либо не будут просто работать. Обязательно соблюдение правильной полярности.

Какие поверхности подходят для установки светодиодной ленты?

Как показывает практика, установить светодиодную ленту можно совершенно на любых поверхностях. Обычно она оснащается специальной клейкой основой, которая будет надежно фиксировать на всех поверхностях.

При монтаже вы еще без проблем можете отклеить от поверхности, но через несколько дней сделать это будет достаточно сложно. Важно понимать, что светодиоды являются чувствительными к перегреву – при длительной работе с повышенным уровнем температуры они будут светить хуже, а после этого – выйдут из строя.

Если вы хотите избежать таких неприятностей, установка LED ленты должна осуществляться в местах с хорошей естественной циркуляцией воздуха. Идеально – применение пластин из алюминия, которые будут теплоотводящим основанием для светодиодов. Если соблюсти это правила, то прослужат они значительно дольше.

Есть поверхности, которые сами по себе являются достаточно хорошим проводником для тепла и не нуждаются в дополнительных подкладках из металла, например, стекло или глянцевая плитка. Важно понимать, что ленты в силиконовой оболочке хуже отдают тепло. Если появляется точечный прерывистый свет, тогда используется специальный рассеиватель.

Когда вы определились с тем, как соединить светодиодную ленту – коннекторами или пайкой, нужно выбрать подходящий способ подключения:

Независимо от способа подключения, при первом соединении нужно подключить к блоку питания, после чего проверить наличие темных участков. Стандартно при длине ленты до 5 метров редко возникают такие проблемы. А если подключаются несколько отрезков, нужно каждый из них питать от блока питания. При соединении второго отрезка с первым, он будет светить хуже, из-за падения напряжения.

Установка светодиодных лент и подключение к преобразователю на 12-24 вольта

Подключение светодиодных лент на 12 и 24 вольта к блоку питания – это один из самых простых способов. Особую внимательность нужно проявить, когда подключаете выводы преобразователя. Есть универсальные блоки питания, в которых есть клеммы под различные напряжения.

В том случае, если вы подключите светодиодную ленту на 24 вольта к выводу на 12 вольт, то поломки не произойдет. Если же подключите светодиоды, рассчитанные на 12 вольт к клемме на 24 вольта, тогда изделие гарантированно выйдет из строя. Для подключения вам нужно будет:

Рекомендуется еще на этапе установки позаботится о том, чтобы оборудование обладало естественной вентиляцией, что позволит избежать перегрев. Если есть заземление, тогда используется кабель на 3 жилы, а если нет – двухжильный.

Прежде чем начать непосредственно подключение проводов к блоку питания, определитесь, где ноль, фаза и заземление. Если есть сомнение, рекомендуется доверить это дело профессионалам. Обычно провода обозначаются следующим образом:

Перепутать провода – опасно, учитывая, что вы имеете дело с напряжением 220В, которое может быть опасным для жизни и здоровья человека. Когда провода были идентифицированы, нужно будет их правильно подключить к блоку питания:

Система может работать и без заземления, а только с фазой и нулем. Но важно понимать, что без земли, на корпусе импульсного блока питания может появляться статическое напряжение – это может вызвать дискомфорт при контакте с устройством.

Важно понимать, что выключатель в схеме: сеть 220 вольт – блок питания – светодиодная лента должен монтироваться непосредственно перед преобразователем, а не после него. В этом случае будет отключаться от сети блок питания и светодиодная лента. Если будет находиться за блоком питания, тогда преобразователь будет находиться постоянно под напряжением – это опасно для человека и самого оборудования.

Как подключить диммер?

Незаменимым помощником при создании светодиодного освещения является диммер. Это специализированное устройство, которое дает возможность проводить контроль за яркостью освещения. Зависимо от способа регулировки, диммеры могут обладать различным принципом работы: поворотные, кнопочные, сенсорные, дистанционные.

Прежде чем будет непосредственная установка, нужно определить количество контактов, которые будут задействованы. Однотонные ленты нуждаются в двух контактах, RGB – в четырех, а RGBW – в пяти. Подключение осуществляется следующим образом:

Если вы хотите упростить себе задачу, рекомендуется использовать провода красного и синего, либо черного цвета, которые будут обозначать «плюс» и «минус». В целом, на это подключение диммера является завершенным, после чего вы можете управлять температурой, яркостью и/или цветом.

Можно ли резать светодиодную ленту?

Конструкция светодиодной ленты была создана таким образом, что пользователь может создавать самые различные конфигурации, даже с небольших кусков. Но нужно понимать, что резать светодиодную ленту можно исключительно в специально отведенных местах, а не там, где вздумается. На светодиодной ленте есть специальные отметки с ножницами, где можно отрезать без вреда.

Как приклеить диодную ленту?

На обратной стороне находится клеевая основа. Чтобы к ней добраться, вам нужно будет только демонтировать тонкую защитную пленку. Перед непосредственным монтажом нужно будет обезжирить поверхность и дать ей высохнуть. Удобней всего клеить при направлении к себе. Нужно прижимать ее между светодиодами. Для надежной фиксации после монтажа включите подсветку на 30 минут – она прогреется, а потом выключите и нажмите по всей ленте повторно.

Рекомендации при установке светодиодной ленты

Очевидно, что подключить и установить светодиодную ленту достаточно просто. Необходимо только детально продумать все этапы работы и иметь представление о том, каким должен быть будущий проект. Не стоит игнорировать правила безопасности и рекомендации, что позволит вам в каждом отдельном случае достигать положительных результатов.

Если у вас нет элементарных технических навыков и знаний, рекомендуется доверить установку светодиодной ленты профессионалам. Это позволит вам избежать поломки купленной ленты.

Светодиодные ленты используют для оформления интерьеров, организации основного освещения или декоративной подсветки. Это осветительный прибор позволяет реализовать самые креативные решения. Однако для того, чтобы вы смогли воплотить ваши дизайнерские идеи, нужно знать, как правильно крепить светодиодную ленту.

Особенности светодиодных лент

Производители предлагают светодиодные ленты двух видов: SMD и RGB. Модели SMD светят одним светом: красным, зеленым, синим. RGB могут выдавать световые потоки любого цвета, так как в них встроены красный, синий и зеленый светодиоды.

Способ монтажа светодиодной ленты зависит от ее типа.

Материалы и инструменты для монтажа

Инструкция по креплению светодиодной ленты, а также необходимые материалы обычно поставляются в комплекте. Вам потребуется:

В зависимости от выбранного способа крепления, также может потребоваться специальный LED-профиль, куда вставляют светодиодную ленту.

Установка блока питания и контроллера

В первую очередь убедитесь, что у вас есть все необходимое для монтажа. Проверьте соответствует ли мощность блока питания размеру ленты или системы лент. Мощность определяют следующим образом: умножают показатель потребления энергии одного метра ленты на количество метров в системе. При этом мощность блока питания должна превышать полученную величину минимум на 20%. Вы можете использовать один блок питания для всей системы или подключать каждую ленту к собственному блоку.

Используйте параллельную схему подключении светодиодов, при последовательном подключении будет снижаться яркость отдаленных от блока питания элементов. Если вы используете ленту RGB, то в обязательном порядке используйте контроллер. Будьте внимательны при подключении, на корпусе имеются контакты с маркировкой по цветам, если вы что-то перепутаете, то лента будет гореть, но цвета меняться не будут. Четвертый провод предназначен для соединения с блоком питания.

Крепление светодиодной ленты

Крепление светодиодной ленты производят на скотч или на клей. В первом случае нельзя гарантировать надежность монтажа, клеящая поверхность скотча может подсохнуть, и лента просто отвалится. Чтобы обеспечить прочность крепления, используют суперклей. Установку проводят следующим образом: суперклей наносят точечно на всем протяжении креплении ленты, затем клеят ленту на клейкое основание. Если есть возможность, ленту прижимают по всей длине, чтобы обеспечить более надежную сцепку. Такой метод крепления обеспечит качественную и долговечную фиксацию.

Крепление ленты без клейкой основы

Ленты на 220В, предназначенные для уличного монтажа, не имеют клеевой основы. Для закрепления ленты используют скобы, хомуты или клипсы из пластика. При монтаже важно соблюдать следующие правила:

Установка ленты в гипсокартоновый потолок

Светодиодные ленты нередко используют для подсветки потолков, в том числе, из гипсокартона. В этом случае для крепления ленты на прямых и ровных участках рекомендуется использовать профили. Лучше всего подойдет профиль из алюминия. Этот металл отличается небольшим весом, обеспечит отвод лишнего тепла от светодиодов.

Не возникнет проблем и с установкой ленты на криволинейные участки. Светодиоды отлично гнутся и могут принимать различную форму. В случае, если нет возможности использовать профиль, то поверхность, куда планируется крепить ленту, покрывают слоем грунтовки, а затем слоем лака. Это необходимо, чтобы увеличить надежность сцепления.

Что делать, если лента отклеилась

Лента может отклеиться в следующих случаях:

Если лента отклеилась, вы можете снова переклеить ее, использовав двухсторонний скотч. Также можно повторно закрепить светодиодную ленту при помощи алюминиевого профиля.

В каких случаях обязательно использовать профиль

Алюминиевый профиль при креплении светодиодной ленты обязателен в следующих случаях:

Наиболее распространенные ошибки при креплении светодиодной ленты

Самая распространенная ошибка, которую обычно допускают новички и любители – это крепление светодиода большой мощности без использования профиля. Это приводит к перегреву и выходу из строя элементов. Не рекомендуется крепить ленту без профиля на стены, потолки или деревянную мебель.

Вторая распространенная ошибка – последовательное подключения лент к блоку питания. Как упоминалось выше, это приводит к снижению производительности. Подключать ленты нужно параллельно.

Также стоит избегать следующих ошибок:

Если вы не уверены, что самостоятельно справитесь с креплением светодиодной ленты, воспользуйтесь услугами опытного электрика. В этом случае вы можете быть уверены, что специалист четко соблюдает все правила монтажа, обеспечит безопасность владельцу и корректную работу осветительного прибора.

Правила подключения светодиодной ленты 220 Вольт:

1. Проверьте визуально целостность силиконовой трубки по всей протяженности ленты.

2. Светодиодная лента 220 Вольт подключается к высоковольтной сети через диодный мост (выпрямитель). Подключение напрямую к сети приведет к выходу из строя ленты.

3. Максимальная длина последовательно подключенных отрезков не должна превышать 50 метров.

4. Разрезать светодиодную ленту можно только в специально обозначенных для этого местах.

5. Радиус изгиба светодиодных лент с фронтальным расположением диодов не должен быть менее 20 мм.

7. В связи с высоким рабочим напряжением, все работы по монтажу светодиодной ленты 220V должны производиться квалифицированными специалистами электромонтажниками.

8. Недопустимо долговременное включение ленты, смотанной в катушку.

Особенность светодиодной ленты с питающим напряжением 220V в том, что для ее подключения к высоковольтной сети не требуются громоздкие источники питания. Крепление ленты осуществляется при помощи специального крепежа.

Вся лента LEDPROM 220V производится со степенью влагозащищенности IP68, что обеспечивает не только надежную эксплуатацию в условиях повышенной влажности, но и безопасность. Светодиодная лента 220 Вольт поставляется в бобинах по 50 и 100 метров.

При необходимости светодиодная лента режется на отрезки кратные 1 метру. Места разреза промаркированы на поверхности платы.

Необходимо избегать резких изгибов ленты во избежание повреждения токопроводящих дорожек.

Инструкция по подключению и монтажу светодиодной ленты Teyat

Очистите поверхность от пыли и обезжирьте ее. В случае если поверхность проводит электрический ток – проложите электроизоляционный материал между лентой и данной поверхностью.

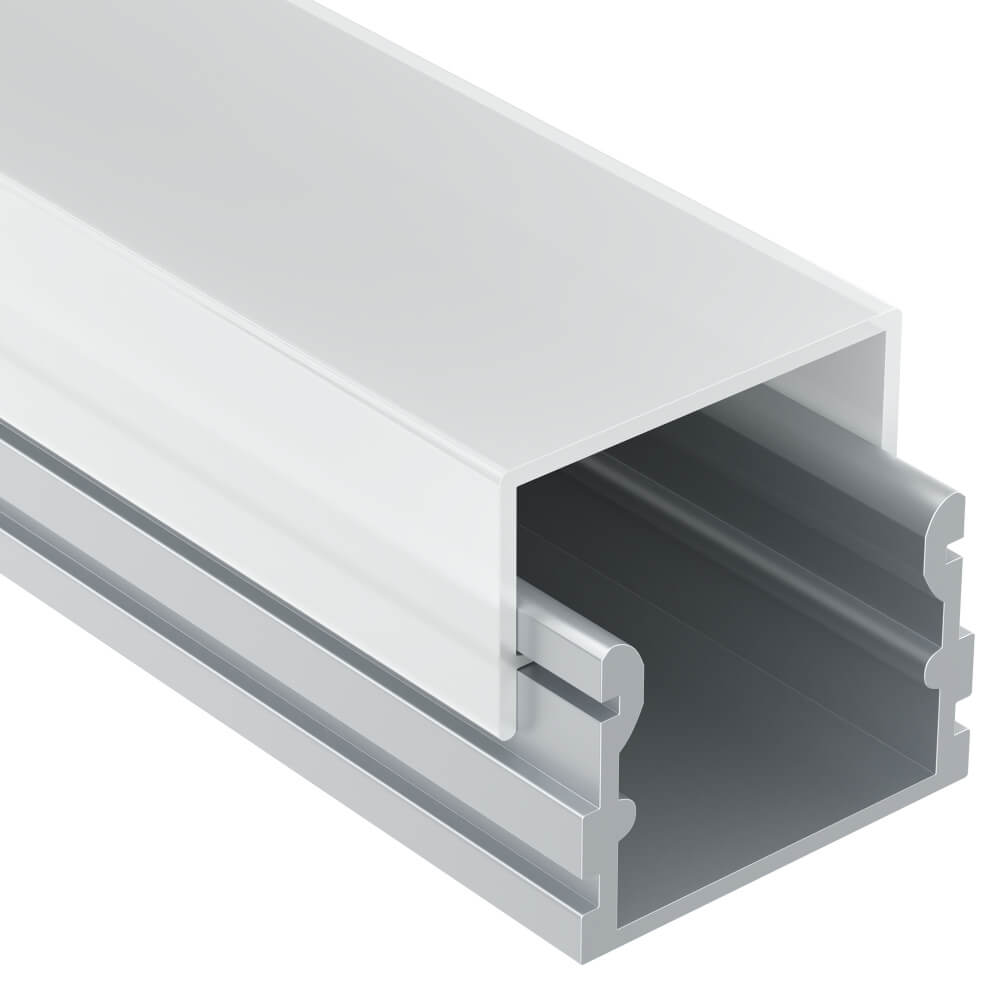

Использование алюминиевого профиля

Мы всегда рекомендуем устанавливать ленту в алюминиевый профиль, который является и хорошим теплоотводом для ленты, и защитным коробом для нее. Использование алюминиевого профиля всегда приводит к улучшению долговечности светодиодных лент и повышению безопасности их использования. Для менее мощных лент использование профиля является рекомендуемым, а для более мощных лент использование профиля – обязательно.

Профили бывают разных видов, что позволяет осуществлять их монтаж практически в любых местах: бывают накладные профили, встраиваемые профили, угловые профили, профили с отраженным светом, профили с более сложной структурой светоотражения.

При использовании алюминиевого профиля изначально осуществляется его крепление к поверхности с использованием подходящих крепежных элементов, после чего осуществляется монтаж светодиодной ленты и последующая установка рассеивающего элемента на профиль.

Возможна также и установка ленты в алюминиевый профиль с последующем монтажом готового светильника на финальную поверхность. Однако учитывая, что стандартная длина алюминиевого профиля составляет 2 метра, в этом случае придется отмерить необходимые длины профилей и произвести нарезку светодиодной ленты в соответствии с отмерянными длинами профилей, что увеличит количество точек пайки и точек коммутации ленты к слаботочной системе. Учитывая кратность резки ленты, существует вероятность недосвета в точках стыка двух профилей.

Дальнейшее описание монтажа предполагает монтаж ленты напрямую к поверхности. В случае монтажа в профиль, необходимо добавить этот пункт к последующим этапам монтажа.

Подготовка светодиодной ленты и необходимого сопутствующего оборудования (блоков питания, контроллеров и т.д.) к монтажу

3.1. Подготовьте необходимую длину ленты. Отрежьте необходимую длину ленты. Светодиодную ленту можно разрезать каждые 2.5 см., 5 см. или 10 см. в зависимости от типа подключаемой ленты строго по нанесенным на ленту линиям отреза. Если необходимо подключить отрезок ленты, который не имеет провода для подключения к сети, необходимо припаять провод к одному из двух концов ленты (рекомендуемое сечение провода 0,75 мм2). Пайка осуществляется на обозначенных площадках: одноцветные ленты имеют две площадки, отмеченные V+ и V-, ленты RGB – четыре площадки: V+, R, G и B. Температура пайки не должна превышать 260°С, время пайки – 7 сек. Рекомендуемая мощность паяльника – не более 25 Вт.

3.2. Подготовьте необходимое оборудование. Отталкиваясь от измеренной длины ленты необходимо осуществить выбор источников питания, а при необходимости контролировать яркость свечения одноцветных лент или при подключении полноцветной ленты RGB – также контроллеров или диммеров и усилителей сигнала RGB. О выборе параметров блоков питания, диммеров, контроллеров RGB, а также усилителей сигнала читайте другую статью. Правильный выбор необходимого сопутствующего оборудования осуществляется также продавцами-консультантами.

3.3. Подготовьте «питающую шину» (при необходимости подключения более 5 м. светодиодной ленты к одному источнику питания или диммеру / контроллеру / усилителю). «Питающая шина» – кабель с большим сечением, проложенный параллельно монтируемой ленте. Этот кабель способен выдерживать подключаемую к блоку питанию нагрузку, с одной стороны, и не приводить к значительному (более 5%) падению напряжения на отдаленных концах провода, с другой. О выборе правильного сечения кабеля для подключения ленты можно найти информацию в другой статье. Рекомендуемое сечение кабеля может быть и 1,5 мм2, и 2,5 мм2, и 4 мм2, и даже более. Он необходим для подключения к одному источнику питания более 5 м. ленты, а также для подключения усилителей сигнала от контроллера или диммера. Внимание! Запрещается объединять отрезки светодиодной ленты между собой так, чтобы общая длина ленты составляла более 5 м. Нарушение этого правила приводит к преждевременному выходу из строя светодиодной ленты. Для подключения более 5 м ленты всегда используйте «питающую шину».

Соединение отдельных компонентов сети

После приобретения необходимых для монтажа компонентов необходимо правильно подключить все компоненты между собой. Внимание! Строго соблюдайте полярность электрической цепи при подключении ленты. Ниже подробно описываются все возможные соединения в схеме подключения. Помните, что подключение блоков питания к сети 220В осуществляется в последнюю очередь, после установки светодиодных лент.

4.1. Подключение проводов к блокам питания. Блоки питания имеют несколько контактных групп. С помощью первой группы контактов (L, N) осуществляется подключение источника питания к сети переменного тока 220В. Другая группа контактов (+V, -V) служит для питания светодиодных лент, контроллеров, диммеров и/или усилителей сигнала. Подключение одноцветной ленты осуществляется путем подключения провода (+V) к разъему (+V) на блоке питания, и провода (-V) к разъему (-V) на блоке питания. Подключение RGB ленты без использования контроллера осуществляется путем подключения провода (+V) к разъему (+V) на блоке питания, и любого из трех проводов (R, G, и/или B) на ленте – к разъему (-V) на блоке питания. Выбор подключаемого провода влияет на цвет свечения ленты: возможны семь цветов свечения (красный, зеленый, синий, желтый, фиолетовый, светло-синий, белый).

4.2. Подключение контроллера RGB или диммера. Контроллер RGB и диммер имеют две группы контактов. Первая группа контактов (+V, -V) служит для подключения контроллера или диммера к блоку питания. Вторая группа контактов, то есть (+V, R, G, B) на контроллере и (+V, -V) на диммере, управляет цветом свечения светодиодных лент RGB или яркостью свечения одноцветных лент. Ко второй группе контактов подключают ленту либо напрямую, либо через питающую шину в случае использования более 5 метров ленты. Подключение ленты к контроллеру или диммеру производится либо четырьмя проводами на ленте, обозначенными на токопроводящей дорожке (+V, R, G, B), в соответствующий разъем на контроллере, в случае RGB-лент, либо двумя проводами (+V, -V), в соответствующий разъем на диммере, в случае одноцветных лент.

4.3. Подключение усилителя сигнала RGB. Усилитель сигнала RGB имеет три группы контактов. Первая группа контактов (+V, -V) подводит питание от блока питания к усилителю. Вторая группа контактов (+V, R, G, B) принимает сигнал RGB от контроллера, диммера или предыдущего усилителя. К третьей группе контактов (+V, R, G, B) подключают ленту либо напрямую, либо через питающую шину в случае использования более 5 метров ленты. В случае подключения одноцветной ленты необходимо подключить контакт ленты (-V) к одному, двум или трем контактам (R, G, B) в зависимости от совокупного энергопотребления ленты. Усилитель сигнала RGB принимает и ретранслирует далее сигнал. Подключение ленты к усилителю RGB производится аналогично подключению к контроллеру.

4.4. Подключение к питающей шине. Питающая шина подводит ток ко всем устройствам в сети и предотвращает преждевременный выход из строя отдельных светодиодных лент. Следите за тем, чтобы не перепутать провода: каждый соединенный провод должен иметь одинаковую полярность и являться «продолжением» предыдущего провода.

Монтаж ленты, установка блоков и контроллеров

После сбора электрической цепи остается проделать два этапа: осуществить монтаж ленты, блоков питания, контроллеров и усилителей RGB на предназначающееся место.

5.1. Светодиодные ленты снабжены клейкой лентой на оборотной стороне печатной платы, что позволяет с легкостью осуществить ее монтаж на поверхность. Для этого необходимо удалить защитный слой и легким усилием прижать ленту к требуемой поверхности. Осуществите монтаж всех лент на требуемое место. Помните, что следует избегать резких изломов ленты, поскольку это может привести к повреждению токопроводящих дорожек и ее выходу из строя: радиус изгиба не должен быть меньше 20 мм. Мы рекомендуем всегда устанавливать светодиодную ленту в алюминиевый профиль.

5.2. Монтаж источников питания, контроллеров RGB и усилителей сигнала RGB осуществляется с помощью шурупов, двустороннего скотча или прочих средств так, чтобы эту устройства не закрывали свечение светодиодной ленты. Можно положить эти устройства в специально предназначенные ниши и не осуществлять их монтаж. В случае если контроллер RGB принимает инфракрасный, а не радиосигнал, необходимо предусмотреть вывод приемника инфракрасного сигнала для управления цветом свечения с пульта дистанционного управления: не должно быть существенных препятствий между приемником и направленным сигналом. Для радиоконтроллеров этого делать не обязательно.

Мы всегда рекомендуем оставлять возможность для обслуживания блоков питания и сопутствующего оборудования, например, путем установки специальных люков для доступа к оборудованию или путем коммутации слаботочного оборудования в специально спроектированном слаботочном шкафу. Наши продавцы-консультанты помогут определиться с правильным устройством оборудования для вашего случая.

Подключение блоков питания к сети 220В

Это – один из последних этапов монтажа ленты. Помните, что это опасно: эту операцию необходимо осуществлять при выключенном электричестве! Два наиболее распространенных варианта такого подключения: напрямую и через провод, идущий от выключателя. Подключение блоков питания к сети 220В осуществляется с помощью двух проводов, подключаемых к разъемам (L, N). Необходимо подвести питание от сети 220В ко всем блокам питания.

Тестирование подключения

Заключительный этап – тестирование смонтированной схемы. Включите все блоки питания и/или включите выключатель. Если лента светится, то поздравляем Вас с успешной установкой ленты. В противном случае необходимо осуществить проверку электрической цепи (полярность подключений, включенность компонентов сети и т.д.). Помните, что проверку соединений необходимо осуществлять только с выключенным электричеством! В случае наличия прочих вопросов обращайтесь к продавцам-консультантам.

Как подключать светодиодные ленты

Никита Худяков «ЭлектроТок»

Александр Воробьев электрик

При помощи светодиодных лент делают основное и дополнительное освещение в комнате, зонируют пространство и добавляют интерьеру новые цветовые оттенки. Рассказываем, как подключить разные виды светодиодных лент и что для этого потребуется.

Общие правила подключения

При подключении светодиодной ленты соблюдайте те же правила, что и при монтаже любого другого электрооборудования:

Что нужно для монтажа светодиодной ленты

Из материалов вам понадобятся сама светодиодная лента и блок питания. Для подключения светодиодной ленты к сети нужны провода — обычно используют двухжильный ШВВП-М 2 х 0,75 мм2. К проводу присоединяют вилку или используют уже собранный сетевой шнур: у него на одном конце вилка, а на другом — зачищенные и готовые к подключению провода.

Также потребуются инструменты:

Если вам не приходилось раньше паять, можно использовать коннекторы для светодиодных лент — в этом случае паяльный набор не нужен. Работать с коннекторами быстрее и проще поможет кримпер — инструмент, которым зачищают провода и обжимают наконечники.

Как крепить светодиодную ленту

Ленту можно закрепить несколькими способами. Проще всего наклеить ее на нужное место — раму зеркала, торец шкафа или полку. Перед монтажом поверхность нужно протереть от пыли, обезжирить и высушить. На самоклеящиеся светодиодные ленты уже нанесен клеевой слой, а остальные можно приклеить с помощью двустороннего скотча или суперклея.

Еще один способ крепления — на прозрачные клипсы. Можно использовать и плоские скобы для кабелей, но они выглядят не очень эстетично, поэтому подходят только для лент, расположенных не на виду.

Монтаж светодиодной ленты мощностью больше 9 Вт/м, которая дает очень яркий и резкий свет, делают внутри специальных алюминиевых профилей. Видимая часть профиля прозрачно-матовая, она прикрывает ленту и делает ее свет более мягким. А металлическая задняя часть рассеивает тепло от мощных светодиодов. Обычно профили выпускают самоклеящимися, но для большей надежности их приклеивают на жидкие гвозди.

Ленту внутрь профиля устанавливают так:

Как разрезать и соединить светодиодную ленту

Ленту продают по метрам, поэтому при монтаже ее часто приходится укорачивать или наращивать до нужной длины. Чтобы укоротить светодиодную ленту, ее разрезают обычными ножницами. Но резать можно не в любом месте, а только по специальным линиям. Если таких отметок нет, разрезайте между контактами — так, чтобы они остались по обе стороны от разреза. Отрезанный край ленты, который вы не собираетесь никуда подключать, нужно закрыть заглушкой.

Чтобы нарастить ленту, можно припаять провода к контактам соединяемых частей — важно не перепутать при этом полярность. Однако проще использовать коннектор. Вставьте в него края лент с двух сторон и зажмите фиксаторами, а пластины внутри коннектора замкнут контакты.

Ленты и коннекторы бывают разной ширины. Нужно подбирать их так, чтобы размеры совпадали, иначе надежного соединения не получится. Если устанавливаете ленту в профиле, выбирайте коннектор, который поместится в профиль.

Как согнуть светодиодную ленту

Ленты выпускают на гибких подложках, которые можно сгибать как угодно. Но иногда этого недостаточно. Например, при оформлении зеркала по периметру светодиодной лентой на каждом углу ее нужно не только согнуть под 90 градусов, но еще и повернуть лицевой стороной наружу.

В таких случаях ленту разрезают на части и соединяют их в нужном положении на углах — припаивают контакты или используют угловые коннекторы.

Поворот светодиодной ленты при помощи пайки и углового коннектора
