Инструкция по подключению и монтажу светодиодной ленты Teyat

Очистите поверхность от пыли и обезжирьте ее. В случае если поверхность проводит электрический ток – проложите электроизоляционный материал между лентой и данной поверхностью.

Использование алюминиевого профиля

Мы всегда рекомендуем устанавливать ленту в алюминиевый профиль, который является и хорошим теплоотводом для ленты, и защитным коробом для нее.

Использование алюминиевого профиля всегда приводит к улучшению долговечности светодиодных лент и повышению безопасности их использования.

Для менее мощных лент использование профиля является рекомендуемым, а для более мощных лент использование профиля – обязательно.

Виды алюминиевых профилей

  • Накладные профили
  • Встраиваемые профили
  • Угловые профили
  • Профили с отраженным светом
  • Профили с более сложной структурой светоотражения

Монтаж алюминиевого профиля

После крепления профиля к поверхности с использованием подходящих крепежных элементов, осуществляется монтаж светодиодной ленты и установка рассеивающего элемента на профиль.

Альтернативно, можно установить ленту в алюминиевый профиль и затем установить готовый светильник на финальную поверхность. Учитывая стандартную длину профиля в 2 метра, придется отмерить необходимые длины и нарезать ленту соответственно.

Подготовка к монтажу

  1. Приготовьте необходимую длину ленты.
  2. Отрежьте ленту в соответствии с требуемой длиной.
  3. Разрежьте ленту каждые 2.5, 5 или 10 см.
  4. При необходимости припаяйте провод к концу ленты (рекомендуемое сечение провода 0,75 мм²).
  5. Пайка должна осуществляться на указанных площадках: две для одноцветных лент (V+ и V-) и четыре для лент RGB (V+, R, G и B).
  6. Пайка должна производиться при температуре не выше 260°C в течение 7 секунд.
  7. Рекомендуемая мощность паяльника не более 25 Вт.
## Подготовьте необходимое оборудование

Отталкиваясь от измеренной длины ленты необходимо осуществить выбор источников питания, а при необходимости контролировать яркость свечения одноцветных лент или при подключении полноцветной ленты RGB – также контроллеров или диммеров и усилителей сигнала RGB.

О выборе параметров блоков питания, диммеров, контроллеров RGB, а также усилителей сигнала читайте другую статью. Правильный выбор необходимого сопутствующего оборудования осуществляется также продавцами-консультантами.

---

## Подготовьте питающую шину

При необходимости подключения более 5 м. светодиодной ленты к одному источнику питания или диммеру / контроллеру / усилителю, подготовьте питающую шину.

Питающая шина – это кабель с большим сечением, проложенный параллельно монтируемой ленте. Этот кабель способен выдерживать подключаемую к блоку питанию нагрузку, с одной стороны, и не приводить к значительному (более 5%) падению напряжения на отдаленных концах провода, с другой.

О выборе правильного сечения кабеля для подключения ленты можно найти информацию в другой статье. Рекомендуемое сечение кабеля может быть 1,5 мм2, 2,5 мм2, 4 мм2 и даже более. Он необходим для подключения к одному источнику питания более 5 м. ленты, а также для подключения усилителей сигнала от контроллера или диммера.

Нарушение этого правила приводит к преждевременному выходу из строя светодиодной ленты. Для подключения более 5 м ленты всегда используйте питающую шину.

---

### Соединение отдельных компонентов сети

После приобретения необходимых для монтажа компонентов необходимо правильно подключить все компоненты между собой.

Внимание! Строго соблюдайте полярность электрической цепи при подключении ленты. Ниже подробно описываются все возможные соединения в схеме подключения. Помните, что подключение блоков питания к сети 220В осуществляется в последнюю очередь, после установки светодиодных лент.

---

## Подключение проводов к блокам питания

Блоки питания имеют несколько контактных групп. С помощью первой группы контактов (L, N) осуществляется подключение источника питания к сети переменного тока 220В.

Другая группа контактов (+V, -V) служит для питания светодиодных лент, контроллеров, диммеров и/или усилителей сигнала. Подключение одноцветной ленты осуществляется путем подключения провода (+V) к разъему (+V) на блоке питания, и провода (-V) к разъему (-V) на блоке питания.

Подключение RGB ленты без использования контроллера осуществляется путем подключения провода (+V) к разъему (+V) на блоке питания, и любого из трех проводов (R, G, и/или B) на ленте – к разъему (-V) на блоке питания. Выбор подключаемого провода влияет на цвет свечения ленты: возможны семь цветов свечения (красный, зеленый, синий, желтый, фиолетовый, светло-синий, белый).
### Подключение контроллера RGB или диммера

Контроллер RGB и диммер имеют две группы контактов.

Первая группа контактов (+V, -V) служит для подключения контроллера или диммера к блоку питания.

Вторая группа контактов, то есть (+V, R, G, B) на контроллере и (+V, -V) на диммере, управляет цветом свечения светодиодных лент RGB или яркостью свечения одноцветных лент.

Ко второй группе контактов подключают ленту либо напрямую, либо через питающую шину в случае использования более 5 метров ленты.

Подключение ленты к контроллеру или диммеру производится либо четырьмя проводами на ленте, обозначенными на токопроводящей дорожке (+V, R, G, B), в соответствующий разъем на контроллере, в случае RGB-лент, либо двумя проводами (+V, -V), в соответствующий разъем на диммере, в случае одноцветных лент.

### Подключение усилителя сигнала RGB

Усилитель сигнала RGB имеет три группы контактов.

Первая группа контактов (+V, -V) подводит питание от блока питания к усилителю.

Вторая группа контактов (+V, R, G, B) принимает сигнал RGB от контроллера, диммера или предыдущего усилителя.

К третьей группе контактов (+V, R, G, B) подключают ленту либо напрямую, либо через питающую шину в случае использования более 5 метров ленты.

В случае подключения одноцветной ленты необходимо подключить контакт ленты (-V) к одному, двум или трем контактам (R, G, B) в зависимости от совокупного энергопотребления ленты.

Усилитель сигнала RGB принимает и ретранслирует далее сигнал.

Подключение ленты к усилителю RGB производится аналогично подключению к контроллеру.

### Подключение к питающей шине

Питающая шина подводит ток ко всем устройствам в сети и предотвращает преждевременный выход из строя отдельных светодиодных лент.

Следите за тем, чтобы не перепутать провода: каждый соединенный провод должен иметь одинаковую полярность и являться продолжением предыдущего провода.

### Монтаж ленты, установка блоков и контроллеров

После сбора электрической цепи остается проделать два этапа: осуществить монтаж ленты, блоков питания, контроллеров и усилителей RGB на предназначающееся место.

#### Светодиодные ленты
Светодиодные ленты снабжены клейкой лентой на оборотной стороне печатной платы, что позволяет с легкостью осуществить ее монтаж на поверхность.

Для этого необходимо удалить защитный слой и легким усилием прижать ленту к требуемой поверхности.

Осуществите монтаж всех лент на требуемое место.

Помните, что следует избегать резких изломов ленты, поскольку это может привести к повреждению токопроводящих дорожек и ее выходу из строя: радиус изгиба не должен быть меньше 20 мм.

Мы рекомендуем всегда устанавливать светодиодную ленту в алюминиевый профиль.

становка и подключение RGB источников питания, контроллеров и усилителей сигнала

Монтаж источников питания, контроллеров RGB и усилителей сигнала RGB осуществляется с помощью шурупов, двустороннего скотча или других способов. Важно, чтобы устройства не закрывали свечение светодиодной ленты.

Читайте также:  Скальпирование raptor lake refresh

Можно разместить эти устройства в специально предназначенных нишах и не монтировать их. Если контроллер RGB принимает инфракрасный сигнал, необходимо предусмотреть вывод приемника инфракрасного сигнала для управления цветом свечения с пульта дистанционного управления. Не должно быть существенных препятствий между приемником и направленным сигналом. Для радиоконтроллеров этого делать не требуется.

Мы рекомендуем оставлять возможность для обслуживания блоков питания и сопутствующего оборудования. Например, установите специальные люки для доступа к оборудованию или соберите слаботочное оборудование в специально спроектированном шкафу. Наши продавцы-консультанты помогут вам определиться с необходимым оборудованием.

Подключение блоков питания к сети 220В

Подключение блоков питания к сети 220В – это один из последних этапов монтажа ленты. Помните, что это опасно, и операцию нужно выполнять при выключенном электричестве! Существует два распространенных варианта подключения: напрямую и через провод, идущий от выключателя. Подключение происходит с помощью двух проводов, подключаемых к разъемам (L, N).

Не забудьте подвести питание от сети 220В ко всем блокам питания.

Тестирование подключения

Заключительный этап – тестирование смонтированной схемы. Включите все блоки питания и/или выключатель. Если светодиодная лента светится, то поздравляем с успешной установкой. В противном случае, проверьте электрическую цепь (полярность подключений, включенность компонентов сети и т. д.). Проводите проверку соединений только при выключенном питании! Обращайтесь к продавцам-консультантам при возникновении вопросов.

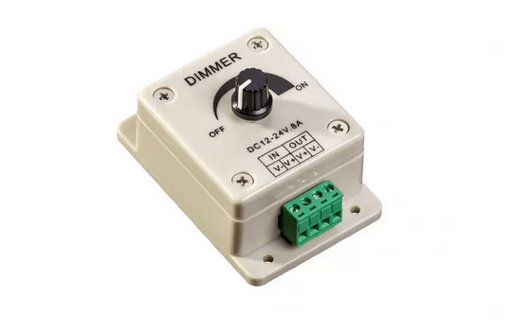

Диммеры

Диммер – устройство для регулировки освещения. Они постепенно вытесняют стандартные выключатели, улучшая комфорт эксплуатации системы освещения и снижая потребление электроэнергии.

Но стоит помнить, что диммеры не работают со всеми источниками света. Например, они не подходят для ламп накаливания. Диммеры подключаются к сети 220 вольт, LED лампам определенного типа и светодиодным лентам.

Виды диммеров

Диммеры

Современные выключатели с диммером – это компактные устройства, при помощи которых можно установить разные режимы освещения. Они подходят для работы с системой «Умный дом», могут быть подключены для освещения только одной комнаты или квартиры. Особенностью подобного оборудования является постепенное, плавное включение светодиодных ламп с постепенным нарастанием и убыванием уровня освещения.

Производители предлагают разные варианты таких выключателей с диммерами. Самым простым и популярным является выключатель с поворотным механизмом. Но также встречаются электронные, кнопочные, дистанционные, с акустическим управлением.

Основным управляющим элементом выключателя света с регулятором является ручка. Ее нужно поворачивать в стороны для увеличения или снижения мощности освещения. Такой механизм подключается к 2-х жильному проводу в разрыв цепи. Установка возможна в подготовленную нишу или подрозетник сети 220В. Для монтажа применяются металлические упругие лапки, надежно удерживающие устройства на месте.

Контакты для диммерных и стандартных выключателей одинаковые. Один из контактов подключается к входной фазе, другой – к выходящей. Такие диммерные выключатели могут применяться с точечными светильниками, бра, настольными лампами и люстрами. Но перед подключением нужно убедиться, что лампы и осветительные приборы могут эксплуатироваться с регуляторами этого типа.

Производители снабжают устройства подробными инструкциями и схемами для подключения. Поэтому, монтаж обычно не вызывает никаких вопросов. Найти инструкцию можно на корпусе регулятора или на коробке. Особенности управления зависят от конструкции. Для простых поворотных обычно используется ручка, которая предусматривает три и более положений. Для кнопочных существует несколько вариантов – от короткого нажатия, до удерживания клавиши в течение нескольких секунд и плавного изменения мощности свечения. Некоторые модели имеют дистанционные пульты.

Схемы и особенности подключения

Как подключить rgb контроллер

Схема подключения диммера для светодиодного светильника предусматривает использование 2 и 3 жильных проводов. При большой нагрузке сечение такого провода должно составлять не менее 1,5 кв. мм. Для электрощитка от автомата идут три кабеля:

Подключение 2 устройств для регулировки светодиодного освещения имеет принципиальное отличие – количество электропроводов будет большим. Для регулирующего устройства требуется прокладка общей фазы, на выходе ставятся уже 2 провода, которые будут направлены к различным группам ламп. В комплекте с лентами или светильниками, которые предназначены для установки с регуляторами, обычно идут переходники 220 В на 12 В. Также в набор может входить блок питания, который вставляется в розетку.

Схема подключения к ЛЕД лампам:

Одновременно с таким вариантом можно использовать проходные выключатели. Это повышает комфорт использования электросети, позволяет экономить электроэнергию. Место расположения подобного вспомогательного оборудования разное – между диммером и щитком или между регулятором и осветительным прибором.

Подключение к выключателю напоминает стандартный монтаж, но требует внимания при присоединении к фазным жилам. На корпусе обычно имеется вся необходимая информация, поэтому при правильном подходе к монтажу проблем не возникает.

Пошаговая инструкция

Перед покупкой диммера нужно определиться с типом ламп, возможностью их подключения к такому устройству и интеграции в общую систему. Затем нужно выбрать сам регулятор для диммирования света.

Для установки выключателя с регулятором выполняются такие же действия, как и для монтажа стандартной электрофурнитуры:

Если состояние проводки позволяет, можно просто снять корпус стандартного выключателя и заменить его на регулируемое устройство. Но нужно определиться с тем, как работает диммер, можно ли его применять с уже имеющими лампами. Если нет, такие источники света также подлежат замене на новые.

Пошаговое выполнение работ

Чтобы установить регулятор вместо обычного выключателя, нужны следующие действия:

Первым важным шагом является составление схемы проводки и чертежей для работы. Если кабели новые, менять их не нужно, достаточно будет установки нового диммерного выключения взамен обычного старого клавишного. Но для старой электропроводки, особенно с увеличением общей мощности освещения, предварительно нужно заменить все кабеля. К выполнения этого этапа лучше привлечь профессиональных мастеров, которые все выполнят быстро и с гарантией.

Второй шаг – отключения перед тем, как установить диммер. Электроэнергия отключается на щитке, такой шаг обязателен перед любыми манипуляциями с электросетью. Предварительно нужно подготовить автономный источник света, если работы проводятся в плохо освещаемом помещении, например, коридоре или ванной. Под рукой нужно иметь индикаторную отвертку или тестер, что позволяет быстро убедиться в отсутствии подачи напряжения на сеть.

Третий шаг – демонтаж старого выключателя. Сначала нужно убрать клавиши и рамку, затем убрать механическую часть, оставив стакан. Провода осторожно вынимаются из клемм. Перед тем, как подключить диммер к сети, нужно убедиться в работоспособности точки и целостности проводов.

Следующий этап заключается в установке и подсоединении выключателя с регулятором. Порядок выполнения работ:

После завершения работ нужно вернуть питание на щитке, выполнить плавное включение светодиодных ламп по нарастающей, затем также аккуратно снизить мощность до минимума.

Советы

Подключение диммера не только облегчает эксплуатацию электрооборудованием и освещением в доме, но и дает возможность существенно сэкономить на электроэнергии до 15-17%. Дополнительно можно снизить расходы, если установить светодиодные лампочки. При выборе нужно учитывать совместимость всех элементов между собой, возможность интеграции в систему умный дом при необходимости. Немаловажно значение имеет и дизайн самого диммера.

При покупке и подключении подобного устройства мастера советуют обратить внимание на то, что нормальное функционирование доступно при ограниченным температурном диапазоне и при нормальном напряжении сети. Если нарушить условия эксплуатации, то переключатель быстро выйдет из строя.

При подключении диммера предварительно нужно ознакомиться с видами осветительных приборов, которые можно с ним применять. Если лампы не приспособлены для работы с подобными регуляторами, значит систему не получится эксплуатировать так, как задумано.

Сенсорная кнопка

По выше опубликованной схеме сделал опытный образец. Детали емкостного датчика собраны на печатной плате, плата размещена в пластмассовой коробке и закрывается крышкой. Для подключения антенны в корпусе установлен одноштырьковый разъем, для подачи питающего напряжения и сигнала установлен четырех контактный разъем РШ2Н. Соединена печатная плата с разъемами пайкой медными проводниками в фторопластовой изоляции.

Сенсорный выключатель срабатывает даже при слабом прикосновении к кнопке. Состоит из трех основных элементов:

Блок управления. Система обрабатывает внешний сигнал и передает его нужным деталям.Устройство коммутации. Дает нагрузку электрической сети, смыкающей и размыкающей цепь и меняющей силу тока на светильник.Сенсорная (управляющая) панель. Предназначена для восприятия касаний или сигналов с пульта дистанционного управления. В современных устройствах к сенсору можно не прикасаться, достаточно провести рядом рукой.

Стандартные модели выключателей наделены следующими возможностями:

Выключатели используется для управления одной линией нагрузки с двух и более мест.Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.В схеме используется Главный и Второстипенные выключатели.Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Схема подключения проходных выключателей Livolo:

Сенсорный включатель — очень простая схема, которая состоит всего их двух транзисторов и нескольких радиоэлементов.

Сенсор — sensor — с англ. яз. — чувствительный или воспринимающий элемент. Данная схема позволяет подавать напряжение в нагрузку, прикоснувшись пальчиком к сенсору. В данном случае сенсором у нас будет проводок, идущий от базы транзистора . Итак, рассмотрим схемку:

Рабочее напряжение схемы 4-5 Вольт. Можно чуток и больше.

Схема ну очень простая. На мм макетной плате она будет выглядеть примерно вот так:

Умный выключатель ELARI Smart Switch можно использовать и подключить к платформе ELARI SmartHome ( App Store / Google Play ) только при наличии контроллера ELARI ZigBee Gateway .

Монтаж устройства должен производиться специалистами.Умный выключатель адаптирован под российские стандарты сети и не требует подключения к нулевому контакту. Схема подключения выключателя: ноль(N) подается на светильник, а фаза(L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Для настройки выключателя вам понадобится:

Чувствительный механизм может иметь дополнительные элементы, его система основывается на разнообразных принципах работы.

Стоит отметить наиболее популярные варианты:

Модификация с пультом дистанционного управления. Удобно пользоваться при включении бра, светодиодной ленты, к примеру, управлять освещением многоуровневого натяжного потолка. Все выключатели света с пультом дистанционного управления являются обладателями своего неповторимого адреса. А проще говоря, каждый радиопередатчик включается только на команды, посланные с установленного в оперативной памяти ресурса управления.

Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

Сенсорный выключатель — это электронное устройство, обеспечивающее включение или отключения прибора с помощью сенсорного сигнала – легкого прикосновения, звука, движения, сигнала от пульта – в зоне чувствительности датчика. Механического нажатия клавиши, как на обычном выключателе, не требуется. В этом главное отличие сенсорного выключателя от обычного клавишного.

Такие выключатели применяются в квартире или доме, чаще всего для системы освещения, а также для поднятия жалюзи, штор, открытия гаражных ворот, включения или выключения бытовой техники, регулировки систем отопления.

Инструкция по эксплуатации сенсорных выключателей.

Перед установкой обязательно прочтите это руководство .

Производитель не несет ответственности за любой ущерб, причиненный в следствии вашей собственной неправильной эксплуатации. Гарантия производителя будет применяться только тогда, когда установлено квалифицированным электриком.

1. Подключение выключателя должно происходить при выключенном электричестве.

2. Проводка должна быть сделана строго по правилам электромонтажа.

3. Выключатель монтируется в подрозетник европейского стандарта. Диаметр 65-68 мм и глубина 65мм

4. Нельзя подавать электричество и прикасаться в электронным деталям без установленной стеклянной панели.

Использование дистанционного пульта управления.

Монтаж сенсорных коммутаторов практически не отличается от установки обычных встроенных и накладных механических выключателей. Подробно об этом процессе можно прочитать на страницах нашего сайта. Напомним, как это делать на примере модели kg020gs производителя FD Electronics.

Снимаем стеклянную панель (см. А рис. 7). Это удобно делать, используя тонкую шлицевую отвертку.Производим подключение монтажных проводов (В рис. 7), согласно схеме приведенной в паспорте.

Рисунок 7. Первый и второй этап подключения

От большинства подобных устройств эти выключатели отличает одна интересная особенность — они включаются в сеть по двухпроводной схеме, просто в разрыв цепи. При этом независимо от того замкнута цепь или нет его схема обеспечивает питанием микроконтроллер, радиомодуль, светодиоды и реле. Посмотрим как он устроен.В качестве подопытного возьмём самую простую модель — с одной кнопкой и без радиомодуля.Разбираем и видим такой бутерброд:В середине верхней платы собственно площадка сенсора накрытая рассеивателем света от двух светодиодов.Заправляет всем этим PIC16F690:

Для того чтобы правильно смонтировать выключатель, необходимо знать его принцип работы, из чего состоит устройство и как подключить Wi-fi выключатель. Схема подключения данного беспроводного устройства очень проста.

Одно из преимуществ Wi-fi выключателя света заключается в простоте применения и подключения. При большом желании можно осуществить монтаж устройства своими руками

При этом важно точно придерживаться предоставленной изготовителем инструкции. Такая установка занимает всего несколько минут

Процесс подключения состоит всего из двух этапов:

Бесконтактные и сенсорные выключатели: плюсы и минусы, нюансы подключения

Одно из неудобств работы с LED-лентой заключается в том, что под нее необходим отдельный выключатель . Место его расположения лучше продумать заранее, чтобы затем не было проблем с выводом и подключением проводов. Наибольшим спросом сегодня пользуются бесконтактные, или инфракрасные, и сенсорные выключатели, имеющие свои плюсы, минусы и другие особенности.

О конструкции светодиодной ленты с сенсорным выключателем: плюсы, минусы. Собираем светодиодную ленту с сенсорным выключателем собственноручно. 5 нужных для понимания вопросов. + ТЕСТ для самопроверки

ТЕСТ:4 вопроса для проверки знанийС чего формируется сборка?

Подходящий тип кнопки для выключателя?

Г. Самый обычной.

А. 12 Вт.

Б. 16 ВТ.

В. 18 Вт.

Г. 5 Вт.

Для чего нужен пластиковый профиль?

Б. Удобство монтажа.

В. Сохранность системы.

Г. Не нужен вообще.

Установка выключателей Livolo такая же, как и обычных клавишных выключателей?

Установка сенсорных выключателей не отличается от установки клавишных выключателей.

Сенсорные выключатели Livolo серии VL-C7XX устанавливаются в стандартную круглую монтажную коробку минимальной глубиной 50 мм.

Для подключения нужен только фазовый провод, нулевой – не требуется.

К монтажной коробке механизм крепится винтами, «распорных лапок» нет.

Панель устанавливается на обесточенный выключатель в соответствии с технологическими отверстиями в пластиковой рамке на стеклянной панели.

Нужно ли переделывать проводку для сенсорных выключателей Livolo?

Выключатели используется для управления одной линией нагрузки с двух и более мест.Имеет одну сенсорную кнопку на каждом выключателе, каждая из которых работает в режиме вкл/выкл.В схеме используется Главный и Второстипенные выключатели.Для подключения Главного выключателя используются три клеммы: 1) вход фазы, 2) выход одной линии нагрузки, 3) информационный COM-провод.Для подключения Второстепенного выключателя используются две клеммы: 1) вход фазы, 2) информационный COM-провод.Возможно подключить до 8 сенсорных выключателей в одну цепь. В цепи может быть не более 8 сенсоров.

Внимание! Функция проходного переключателя начинает работать только после синхронизации с таким же переключателем.

Сегодня у нас пойдет речь об автоматизации освещения. Для этого есть масса вариантов, я же остановился на замене выключателей. Очень мне приглянулись вот такие выключателе с сенсорными кнопками. Основным аргументов в выборе послужил симпатичный внешний вид, но самым главным было отсутствие нулевой линии. В моих выключателях ее нет, поэтому при установке могут быть нюансы. Получится управлять выключателем со смартфона – главная интрига для меня.

Умный сенсорный выключатель Girer — УЗНАТЬ ЦЕНУ

Прямоугольная версия выключателя Girer — УЗНАТЬ ЦЕНУ

Поставляется выключатель в простой картонной коробке. На задней части должны быть отметки о цвете, протоколе работы и количестве кнопочек на передней панели.

LED подсветка отличается от остальных ламп низкой потребляемой мощностью (до 24 V), поэтому ряды диодов соединены с сетью через блок питания. Выбор последнего должен осуществляться с запасом мощности 15–20%. Переключатель находится между ними.

Ленты с одинарными одноцветными кристаллами обходятся обычной кнопкой. В комплекте с цветными LED рядами используются RBG контроллеры. Сенсорный выключатель для светодиодной ленты не предполагает механического усилия для замыкания цепи и имеет ряд преимуществ:

Печатная плата разработана в Proteus. Это вторая версия, в ней используется одна сенсорная микросхема TTP224 на 4 канала. В первой версии использовалось 4 шт. одноканальных TTP223, разницы в работе никакой, но при использовании TTP224 меньше компонентов паять. Рис.

1. Режим записи кнопок пульта. На пульте необходимо выбрать три кнопки, не влияющие на бытовую технику. Записывать их будем в следующей очередностиПервая — кнопка вверх.Вторая — ON-OFF.Третья — кнопка вниз.Как записать пульт:Дотрагиваемся до 6-го сенсора (верхний) и удерживаем около 10 секунд. Светодиоды на выключателе с включенных всех переключатся на четыре центральных светодиода.Отпускаем сенсор, берем пульт и нажимаем поочередно выбранные три кнопки. Индикация 4-х средних светодиодов указывает на проведение записи.На этом запись завершена можно проверить и понажимать кнопки пульта.2.

В представленных на рынке немногочисленных моделях беспроводных светильников имеются различные функции, способные удовлетворить самых требовательных потребителей. Многие модели оснащены набором дополнительных опций, могут включать датчики движения и освещенности.

При выборе беспроводного выключателя, работающего на базе Wi-Fi, следует обращать внимание на следующие моменты:

При проведении ремонта или просто с целью украсить интерьер или фасад дома, многие решают самостоятельно провести подсветку, сделав оригинальное освещение. И чаще всего для этого используется светодиодная или неоновая подсветка. Но для того, чтобы выглядело все максимально эффектно, используется именно цветная подсветка, которая может управляться при помощи пульта дистанционного управления или смартфона, зависимо от выбранного контроллера.

Независимо от этого, с помощью пульта будет возможность менять цвет под настроение и время года. Прежде чем начать наслаждаться непосредственно красотой нового освещения, нужно разобраться с тем, как подключить RGB контроллер. А также вместе с экспертами PROLUM попробуем разобраться в других нюансах.

Подключение RGB ленты к контроллеру

Контроллер – это техническое устройство, с помощью которого у пользователя появляется возможность менять цветовую гамму подсветку. При выборе обязательно обращайте внимание на мощность, которая должна быть аналогичной или выше мощности диодной ленты.

Как подключить rgb контроллер

Также важно учитывать то, что длина одной линии должна быть не более 5 ментов, а все последующие отрезки подключаются самостоятельно от контроллера, блока питания или усилителя. Классический RGB контроллер обладает шестью контактами, среди которых:

Как подключить rgb контроллер

Рассмотрим несколько вариантов подключения RGB контроллеры – до 5 метров и от 5 метров длины. Изначально рассмотрим инструкцию для ленты до 5 метров:

Включайте и наслаждайтесь системой освещения, которую вы создали своими руками.

Но в ситуации, когда длина ленты свыше 5 метров, у пользователя есть два варианта: провести параллельно подключение или купить усилитель, который будет принимать сигнал, после чего усиливать его и передавать на второй отрезок полотна. При покупке оборудования нужно учитывать, что, если лента свыше 5 метров, тогда и все дополнительно оборудование должно быть мощнее, чтобы соответствовать.

Рассмотрим схему параллельного подключения. Нужно напрямую соединить второй отрезок к проводам, которыми соединен первый отрезок с контроллером. В случае с усилителем, тогда нужно подключить сначала первый отрезок, после чего – второй. Для усилителя обязательно должен быть личный блок питания.

Как подключить rgb контроллер

Подключение RGB ленты без контроллера

Некоторые уверены в том, что без контроллера RGB лента не сможет работать. Это не совсем так. Светодиоды будут работать, но только одним цветом и не будет возможности менять цветовую гамму. Обычно подключение без контроллера – это временная мера, пока не будет куплен контроллер или заменен сгоревший. В противном случае, нет смысла тратить деньги на RGB светодиодную подсветку. Чтобы провести подключение, нужно:

В результате, у вас работающая монохромная светодиодная лента. Но при включении будет светиться исключительно один цвет.

Как подключить rgb контроллер

Подключение RGB контроллера к светодиодной ленте

Контроллер RGB для светодиодов обладает аналогичным функционалом, но есть некоторые отличия, которые нужно знать во время покупки. Есть приборы различного вида:

Инфракрасные модели имеют существенный недостаток – его нужно постоянно направлять в сторону приемника. Этот вариант хоть и дешевле, но это неудобно. Для моделей с радиопультом такой проблемы обычно нет. Также можно найти системы с подключением к Wi-Fi. У пользователя появляется возможность управлять освещением, используя приложение на смартфоне или планшете. Независимо от технологии, у пользователя появляется возможность:

Когда выбираете устройство, обязательно обращайте внимание на уровень защиты от пыли и влаги, зависимо от того, где будет проводиться установка. Для улицы – от IP65, а для помещения – IP20.

Контроллер для улицы обладает корпусом из металла, а каждый выход для подключения имеет резинку уплотнения. Независимо от места установки, для подключения используется монтажный провод и паяльник, либо выбрать модель с клеммами. Если подключение осуществляется паяльником, нужно избегать перегревания контактной площадки.

На цветных каналах: красный, синий, зеленый, подключаем их в соответствии с проводами. Для удобства на контроллере есть буквенные обозначения. Если на этом шагу допустить ошибку, тогда диод начнет просто перегорать. Для каждого 5-метрового отрезка нужно обеспечивать свой набор устройств. По этой причине данный вариант обладает существенным недостатком. И для каждого отрезка нужно будет использовать свой пульт, что непрактично.

Чтобы избежать проблем, связанных с синхронизацией режимов на разных отрезках, нужно использовать усилитель. Данное устройство будет принимать сигнал, после чего усиливать его и передавать на следующий участок.

Если отрезок от 5 метров, тогда подключить без усилителя будет невозможно. Стандартно схема состоит из светодиодной ленты, контроллера, блока питания. Все отрезки должны оснащаться контроллером и блоком питания. Все компоненты будут работать автономно, поэтому будет сложно добиться синхронного функционирования.

Заключение

Как видите, подключить RGB контроллер к светодиодной ленте – это относительно простая задача, необходимо только придерживаться простой инструкции. При нарушении подключения, есть вероятность полного выхода из строя всего оборудования. Если не уверены в своих силах, доверьтесь профессионалам.
