Набор для обучения пайке TJ-56-273

Набор для обучения пайке TJ-56-273 содержит резисторы и конденсаторы в корпусах 0805, алюминиевые конденсаторы SMD, исключения SMD, кварцевые генераторы SMD, светодиоды SMD, диоды SMD и SMD в корпусах sop14, sop20, TQFP44 и других Чип, есть 12 областей тестирования патч-групп, сложность сварки варьируется от низкой до высокой, каждая группа может быть протестирована независимо, с функцией короткого замыкания и виртуальной сварки, можно судить об успешной сварке в соответствии с отображением светодиодного индикатора, там 12 групп патчей.

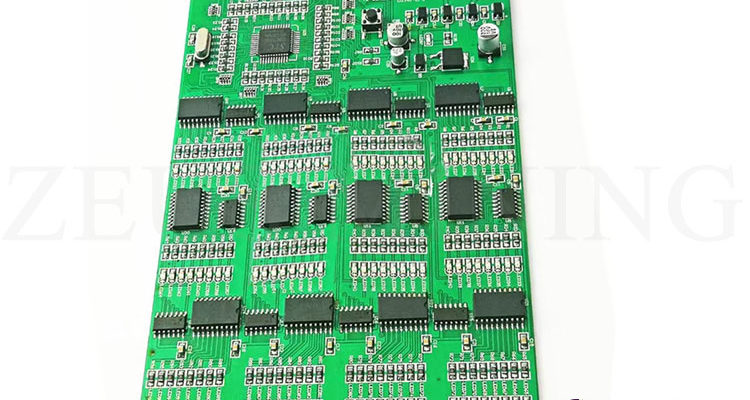

Светодиодные патчи и тестовая площадка

Тестовая площадка содержит в общей сложности 300 компонентов для пайки SMD. С помощью сварки можно улучшить способность сварки, скорость и способность обслуживания цепи различных компонентов SMD, чтобы соответствовать сложности конкуренции, и он имеет функцию самотестирования. Сварку можно увидеть при включении питания и в ситуациях, когда возникают ошибки сварки.

J1 и J2: входные клеммы питания

J1 и J2 являются входными клеммами питания всей платы SMT. Он может нормально работать при подключении к AC6V. Все светодиодные фонари в этом комплекте могут нормально работать, когда он работает нормально. В начале каждая группа светодиодов мигает водой, мигает с интервалами и, наконец, все огни. Включите все светодиоды, чтобы они загорелись, затем снова замигайте, и так циклически проверьте, работают ли светодиоды и не припаяны ли они. хорошо. Если обнаружено, что соответствующий светодиод не мигает, это означает, что имеет место ошибка сварки или ложная сварка.

Диоды D1-D4: выпрямление и фильтрация

Диоды D1-D4 выпрямляют питание AC9V и затем пропускают через каждый фильтрующий конденсатор на вывод 1 микросхемы регулятора напряжения 78M05 (светодиод 97 всегда горит, а схема выпрямителя работает нормально), и выводят DC5V через вывод 3 на питание всю тестовую цепь.

Однокристальный микрокомпьютер: управление и тестирование

Однокристальный микрокомпьютер управляет этой тестовой схемой для работы с 12 группами 8-битных светодиодов. Каждая группа состоит из 1 74HC573 и 74HC164. Одна группа может управлять 8 светодиодами, всего 12 групп. При нормальной работе все светодиоды горят и могут мигать.

Название продукта: Набор для испытаний на пайку СМД

Модель продукта: TJ-56-273

• Материал печатной платы: плата FR-4PCB
• Размер печатной платы: 146×100 мм
• Цвет доски: зеленая доска с белыми символами
• Вес продукта: 62 г
• Режим питания: DC DC9V
• Применимые объекты: младший персонал сварочных патчей
• Описание компонента: используются общие компоненты исправления.
• Количество паяных соединений: 1079
• Количество компонентов: 313
• Информация: список компонентов, принципиальная схема, принципиальное описание

TJ-56-516 тренировочная доска для пайки, набор сделай сам

TJ-56-617 Комплект учебной доски для сварки компонентов поверхностного монтажа

Интеллектуальный цифровой мультиметр UT890D+
