История пайки

История пайки связана с развитием металлургии и потребностью в соединении металлических деталей для создания различных изделий. Первые методы пайки появились ещё в древнем Египте и Месопотамии, однако только в 18-19 веках, с промышленной революцией и увеличением производства, стало важно разработать более эффективные методы соединения металлов.

Развитие современной пайки

С развитием электроники в 20 веке выросла потребность в точных и надёжных соединениях компонентов на электронных платах. Сейчас технологии пайки постоянно развиваются. Внедрены безсвинцовые припои, автоматизация процесса, применяются поверхностно-монтируемые компоненты. Всё это требует качественного профессионального инструмента и вспомогательных аксессуаров.

Читайте также:  Доска объявлений сайта отечественная радиотехника хх века

Что такое пайка?

Пайка — это процесс соединения металлических поверхностей, пользуясь специальным сплавом – припоем. Она широко применяется в различных областях, включая электронику, электротехнику, металлообработку, а также в других областях, где требуется создание прочных и стабильных металлических соединений.

Процесс пайки

Процесс пайки обычно включает в себя:

  • Подготовку поверхностей для соединения
  • Нагрев мест соединения
  • Нанесение припоя
  • Охлаждение и застывание соединения

Паяльное оборудование

При пайке необходимо правильно подобрать набор аксессуаров, оборудования и инструментов. Выбор зависит от типа спаиваемых материалов, применяемых методов и навыков умения паять. Давайте рассмотрим несколько видов паяльного оборудования:

Электропаяльник Baku BA-462

Классический паяльник без излишеств, идеальный для большинства работ, где перегрев материала не оказывает большого влияния на качество соединения.

Цифровой паяльник FNIRSI HS01

Паяльник с цифровым контролем температуры для пайки чувствительных электронных компонентов. Обеспечивает высокую скорость нагрева и точность поддержания температуры.

Станция для пайки AIFEN A9

Профессиональная станция для выполнения точных операций. Оснащена LED дисплеем, ПИД-регулятором и памятью на несколько режимов.

Электропаяльник с подачей DELIXI DWGR-3286

Профессиональный электропаяльник с автоматической подачей олова для массовой пайки.

Термовоздушная паяльная станция Quick 857DW+

Термопаяльник для выполнения различных операций пайки с использованием термовоздушного потока.

При выборе паяльного оборудования важно учитывать тип выполняемых работ и требования к качеству соединений.

Лучшие инструменты для пайки

Термовоздушные станции применяют для монтажа и демонтажа SMD компонентов: резисторов, конденсаторов, светодиодов и интегральных микросхем. Нагрев горячим воздухом позволяет равномерно распределить температуру как по самому электронному компоненту, так и по печатной плате, что снижает их температурные деформации. Quick 857DW+ оснащён встроенным микроконтроллером, имеет плавную регулировку температуры и скорости потока воздуха.

Припои

Припои – основной расходный материал для пайки. Они различаются химическим составом, влияющим на температуру плавления и тип спаиваемых материалов, а также агрегатным состоянием. Проволочные сплавы также различаются диаметром.

Проволочный припой

  • ПОС-61 – низкотемпературный сплав из олова и свинца в процентном содержании 61% и 31%. Сплав предназначен для большинства паяльных операций, изготовлен в соответствии с ГОСТ и имеет температуру плавления в 230 градусов.

Паяльная паста

Паста KELLYSHUN GY618B

Паяльные пасты используются при сборке печатных плат и пайки электронных компонентов SMD, BGA и других. Они состоят из мельчайших шариков припоя, смешанных с флюсом. Пасты фасуют в банки и шприцы. Их наносят только на контактные площадки платы. Большие ёмкости используют при нанесении через трафарет, шприцы – для точного ручного нанесения.

Безгалогеновый флюс

Флюс MECHANIC X9

Классический канифольный флюс из смолы красной сосны. Он подходит для большинства паяльных операций благодаря эффективному удалению окислов. Благодаря высоким диэлектрическим свойствам, флюс не требует обязательной смывки.

Флюс-карандаш

Флюс-карандаш YORK 951

В карандашах применяют капсулы с жидким флюсом, который просачивается через пористый наконечник. Таким устройством удобно наносить флюс только на те места, где он необходим, не затрагивая соседние области. Карандаш – компактен, эффективно снимает окислы, не оставляя никаких следов.

Паяльные жала

Жала серии 900M-T-*

Жала – расходный материал для пайки. Они имеют защитное покрытие, которое при длительном использовании и чистке постепенно изнашивается и стирается. Также жало можно повредить при сильном его перегреве. Жала имеют различные формы наконечников, это позволяет выполнять пайку контактов различной формы и размеров.

Медная оплётка

Медная оплётка или коса изготовлена из тонких проволок, сплетённых вместе. Её используют для снятия остатков припоя. Для этого косу прикладывают к очищаемому месту и прогревают паяльником. В зависимости от площади очищаемых контактов подбирают оплётку нужной ширины.

Оловоотсос

Оловоотсосы применяют для удаления олова с контактных площадок и соединений. Перед использованием устройства паянное соединение нужно нагреть до температуры плавления. Подпружиненный механический поршень с большой силой всасывает расплав, забрасывая его в специальную ёмкость.

Паяльная ванна

Паяльные ванны

Паяльные ванны используются для массового лужения проводов, клемм, контактов радиодеталей. Предварительно в ванне расплавляют достаточное количество олова, а затем покрыв контакты флюсом, окунают в расплав.

Цифровая ультразвуковая ванна

Ультразвуковая ванна GRANBO GT0304

Ультразвуковые ванны используются для удаления загрязнений и остатков флюса с печатных плат. Очистку выполняют в дистиллированной воде или специальных моющих растворах, в которых под действием ультразвуковых волн создаётся кавитационный эффект. Ультразвуковая мойка – особенно эффективна для очистки труднодоступных мест. Она бережна по отношению ко всем элементам платы. Ванны производятся различных размеров и мощности. Это позволяет подобрать необходимое устройство под выполнение конкретных задач.

Лучшие аксессуары для пайки

Преднагреватель BYA BY1515

При использовании термофенов и паяльников возникает проблема перегрева материалов. Перегрев приводит к повреждению материалов. Кроме того, резкое повышение температуры приведёт к тепловому удару. Чтобы этого избежать, используют подогреватели. Их основная цель — постепенное повышение температуры платы и электронных компонентов.

Коврик силиконовый

Силиконовые термостойкие коврики защищают стол и другие легковоспламеняющиеся материалы во время пайки. Они не скользят и выдерживают температуру до 1250 градусов Цельсия. Коврики имеют разные цвета и размеры, оснащаются магнитами, отсеками для складирования мелких деталей, а также инструмента.

Держатель третья рука

Держатель – отличное приспособление для пайки мелких деталей. Они помогают удерживать спаиваемые элементы, что позволяет создавать прецизионные соединения. Они могут иметь несколько удерживающих элементов (крокодилов), а также оснащаться лупой, диапазон увеличения которой, в зависимости от модели, может составлять от 2 до 10 крат. Подобные устройства оснащаются массивным основанием для хорошей устойчивости, а также ёмкость под хранение олова или деталей.

Дымоуловитель

Поглотитель дыма CMW SN-988

Пары, выделяющиеся во время пайки, могут быть очень токсичными. Особенно если используется припой на основе свинца. Эти пары могут нанести необратимый вред здоровью, и чтобы защитить себя от них, используют поглотители дыма.

Они оснащены вентилятором, который всасывает дым, а также фильтрующим элементом, который улавливает вредные вещества. Дымоуловители могут быть разного размера от компактных настольных моделей до промышленных, размещаемых на полу или стене.

Лента медная самоклеящаяся и полиимидный скотч

Медный скотч 12мм*50м и полиимидный скотч SXW15-30

Медные ленты используются для соединения металлических деталей, а также восстановления контактов и дорожек. Они обладают высокой термостойкостью и экранирующим эффектом, поэтому их часто используют для защиты компонентов.

Пинцеты антистатические

Пинцеты антистатические (6 шт. в комплекте) для BGA

Пинцет

Пинцет – незаменимый инструмент для пайки радиодеталей. При работе с мелкими деталями, тонкими проводами, а также нагретыми микроэлементами пинцеты позволяют не обжечься, а также защитить компоненты от статического электричества.

Измеритель температуры жала для паяльника

Измеритель температуры жала паяльника (калибровочный термометр) HAKKO 191

Контроль температуры паяльника важен при пайке микроэлектроники, где незначительный перегрев может привести к повреждению полупроводниковых элементов, а также снижению качества паянных соединений. Калибровка температуры жала паяльника необходима перед первым его применением. Также её нужно проводить с определённой периодичностью, особенно после капитального ремонта.

Подставка под паяльник

Подставка для паяльника GJ ST-95

Подставка для пайки используется для безопасного хранения паяльных инструментов, когда они не используются. Это позволяет держать горячий паяльник подальше от рабочего места, пока он не используется. Это значительно облегчает работу и повышает безопасность.

Выбор паяльных инструментов

Выбор паяльных инструментов зависит от ваших навыков пайки и типа спаиваемых материалов. Паяльник сослужит хорошую службу новичку. Однако по мере того как развивается точность, придётся перейти на паяльную станцию.

Помимо того, не нужно приобретать все инструменты. Например, лупа понадобится только при работе с микроэлектронными компонентами или другими материалами очень маленьких размеров. Тем не менее, чтобы обеспечить безопасную работу, нужно использовать защитные аксессуары: пинцеты, держатель, дымоуловитель и другие.

Топ 10: самые лучшие флюсы для пайки

Данный рейтинг содержит лучшие флюсы для пайки и составлен из личных предпочтений и отзывов мастеров по ремонту электроники.

Что мы должны знать о флюсе?

Флюс предназначен для повышения качества процесса спаивания припоем двух металлических поверхностей и при нагревании очищает поверхности от оксидных и жирных пленок. Хороший флюс должен иметь низкую температуру плавления и малый удельный вес, чтобы перед моментом плавления припоя он успел растворить окислы и не проникал вглубь паяного соединения в процессе пайки. Флюс должен хорошо растекаться и смачивать поверхность припоя и металла в месте пайки.

Самые лучшие флюсы для пайки

Самые лучшие флюсы для пайки не выгорают и при нагреве мало испаряются, а продукты разложения и окислы легко удаляются растворителями, и даже если остатки не удалены, то не вызывают коррозии. Как мы знаем, флюсы для пайки бывают активные (кислотные) и нейтральные (некислотные). Активный флюс обычно активно взаимодействует с широким спектром растворяемых жиров и оксидных пленок. При этом могут выделяться продукты взаимодействия, не слишком полезные для нашего драгоценного здоровья.

Нейтральные флюсы более безопасные в этом плане, но их волшебные свойства подготовки паяемых поверхностей не такие яркие. В общем, тут как и с любым профессиональным инструментом – каждый нужен для определенного набора.

Десятое место На десятом месте экстремальные варианты флюса, сделанные своими руками – раствор таблетки аспирина в одеколоне, салициловый спирт, электролит со старой солевой (нещелочной) батарейки, фруктовый сок, оливковое масло, нашатырь с глицерином и т.д. Такие флюсы для пайки применяются редко, но знать о них нужно – на случай, если окажетесь в глухой деревне только с паяльником в кармане.

Достоинства: можно сделать бесплатно дома из подручных материалов.

Недостатки: непредсказуемый нагар и остаток с волшебным набором активных химических элементов.

Что паять: железо, нержавейка, медь, бронза, цинк, нихром, серебро, никель.

Чем смывать: без понятия чем смывать одеколон, замешанный с фруктовым соком, политым оливковым маслом – наверное, легче выжечь все остатки ацетиленовой горелкой.

Девятое мест На девятом месте ортофосфорная и паяльная кислота, которая просто разъедает любые жировые пленки на поверхности металла и поэтому обеспечивает прекрасную паяемость очищенных поверхностей. Воняет и отравляет молодой организм при нагреве просто жуть, так что нужно проветривать помещение, а еще лучше паять на свежем воздухе – в этом случае отравление парами кислоты сведется к минимуму.

Достоинства: паяет быстро и почти все, можно сначала нанести кислоту на соединение, а потом уже паять, стоит ну очень дешево от 30 руб. за 10 мл.

Недостатки: этот флюс очень токсичен от слова ядовит при попадании на кожу и, особенно, на слизистые оболочки вплоть до разъедания, кислота все-таки, нельзя паять платы, потому как кислота, даже в небольших количествах оставшаяся на тонких медных дорожках, их разъест.

Что паять: медь, серебро, сталь, никель, чугун, бронза, латунь.

Чем смывать: растворителем, бензином, спиртом.

Восьмое место На восьмом месте расположилась Бура, она же тетраборат натрия, представляет собой соль борной кислоты в виде белого порошка. Буру часто смешивают с борной кислотой и водой, чтобы получить жидкий активный флюс.

Достоинства: применяется при высокой температуре 700 — 900 градусов, то есть можно паять горелкой.

Недостатки: этот активный флюс нужно смывать обязательно.

Что паять: золото, серебро, медь, латунь, чугун, сталь.

Чем смывать: удалять механически или же так: борный флюс смывается лимонной кислотой — лимонная кислота смывается водой — воду хорошо вымывает спирт. Седьмое место

На седьмом месте расплылся паяльный жир, он бывает активный и нейтральный, состав: канифоль, вазелин, парафин или стеарин, хлорид цинка, деионизованная вода и хлорид аммония. Вся эта ядреная смесь очень хорошо справляется с сильно-загрязненными поверхностями металла, как раз для этого и нужен парафин – он как бы приподнимает всю грязь наверх, подальше от эпицентра пайки.

Достоинства: испаряется медленно с жала паяльника, оставляет мало нагара, очень дешев (от 50 руб. за баночку 20 г.).

Недостатки: твердую консистенцию сложно наносить, остатки при нагреве работающей платы растекаются и долго испаряются.

Что паять: я бы рекомендовал паять жиром толстенные окисленные провода и небольшие металлические детали, я даже паял автомобильный радиатор этим чудо-жиром.

Чем смывать: смывается лучше всего растворителем или бензином, спирт плохо берет.

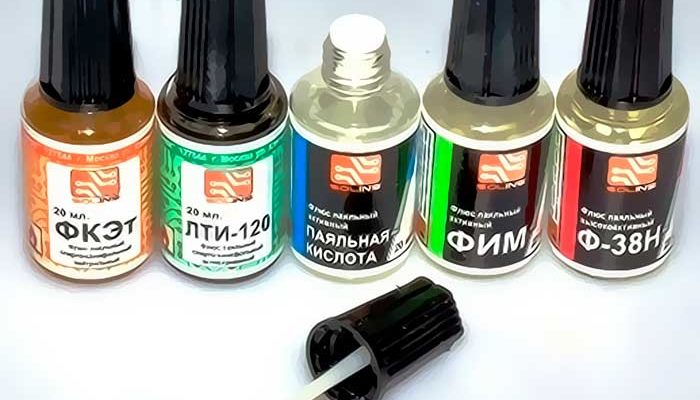

На шестом месте расположились флюсы для пайки различной направленности с плавающей популярностью: ЛТИ (с индексами 1, 2, 3, 120 включают в себя воду, спирт, канифоль, аммиак, хлористый цинк, нашатырь, солянокислый анилин, триэтоланилин), ТАГС (глицерин, анилиновый активатор), ЗИЛ (с индексами 1, 2, 4 изготавливаются на основе хлоридов цинка, аммония, железа, соляной кислоты и воды), флюс-гель ТТ (флюс с индикацией активных остатков состоит из вазелина, эмульгатора, тетраэтиленгликоля и КРС-78), Ф-38Н (ортофосфорная кислота, диэтоламин солянокислый), ФКДТ (канифоль, спирт, мой любимый димэтилалкилбензиламмонийхлорид и трибутилфосфат).

Далее ФИМ (вода, спирт, ортофосфорная кислота), ЛК-2 (спирт, канифоль, хлориды аммония и цинка), ПВ (с индексами 200, 201, 284 и 209 на основе кислот применяется для высокотемпературной пайки), ФП 1 и 2 (вазелин, хлористый цинк, канифоль, нашатырь), КЭЦ (спирт, канифоль, хлористый цинк), флюс-паста ВТС (спирт, вазелин, салициловая кислота, триэтаноламин), ГК (спирт с глицерином и канифолью), КЗ (спирт с канифолью), Прима-1 (вода, спирт, глицерин, хлористый цинк).

Достоинства: большое разнообразие и доступность по низкой цене.

Недостатки: большинство этих флюсов активные, так что требуют отмывки и проветривания рабочего места.

Что паять: железо, нержавейка, медь, бронза, цинк, нихром, серебро, никель, чугун.

Чем смывать: большинство из указанных флюсов смываются спирт, растворитель, ацетон, бензин и даже водой.

На пятом месте самый популярный флюс всех времен и народов, муза музыкантов, дар природы, ее величество канифоль. Канифоль бывает живичная (из живицы хвойных пород деревьев, почти не имеет жирных кислот), экстракционная (экстрагирование бензином хвойных опилок, содержит больше жирных кислот, чем живичная) и таловая (остатки после сульфатоцеллюлозного производства мыла).

В магазинах в баночках продается «канифоль сосновая» – обычно это та самая живичная канифоль с минимальным содержанием жирных кислот – чем светлее тем меньше жирных кислот, а значит, такая канифоль даже если останется после пайки на контактах, не будет их разъедать.

Обычно канифоль гигроскопична – не поглощает влагу, но поглощает кислород, так что остатки жирных кислот в некачественной канифоли могут быть опасны для паяных контактов, поэтому канифоль лучше все-таки отмывать после пайки ответственных соединений.

Бывает также жидкая канифоль (уже разведенная в спирте) и канифоль-гель (канифольная крошка, замешанная с растворителем) удобно наносить перед процессом пайки.

Достоинства: самый доступный и популярный неактивный флюс, в уличных соединениях можно не смывать, хорошо пахнет при нагревании.

Недостатки: если качество канифоли низкое, будет выделяться много дыма при пайке, чаще всего приходится отмывать, твердую канифоль неудобно наносить на контакты – приходится сначала плавить ее паяльником и скорее, пока она не выкипела, нести жало к месту пайки.

Что паять: медные провода, контакты микросхем и радиоэлементов, золото, серебро, латунь, цинк. Удавалось паять даже алюминий, замешав много канифоли с металлической пылью.

Чем смывать: спирт, спирто-бензиновая смесь, бензин, растворители.

На четвертом месте многими любимый спирто-канифольный флюс СКФ или ФКСп (флюс паяльный спирто-канифольный) состоит на 60-80 % из спирта и на 20-40 % из канифоли. Такую смесь можно приготовить дома своими руками, если покрошить канифоль в спирт в соотношении примерно 1 к 3. Удобно применять в шприце с иголкой, но при хранении в неплотно закрытом шприце начинает подсыхать на иголке и перестает течь.

Достоинства: доступный и популярный неактивный флюс, удобно наносить, дымит не сильно.

Недостатки: при нагреве, спирт начинает бурно испаряться и шипеть.

Что паять: медные провода, позолоченные и посеребренные контакты микросхем и радиоэлементов, латунь, цинк.

Чем смывать: спирт, растворители, бензин, спирто-бензиновая смесь.

Третье место — бронза

Третье бронзовое место занимает Amtech RMA-223 — представляет собой гелевый флюс – смесь измельченной канифоли и растворителя.

Также в составе подозреваю, могут быть активаторы и отдушка. RMA-223 очень часто подделывают – самый главный признак подделки – на наклейке надпись мелким шрифтом «Coliformia» вместо «California», однако как ни странно, китайский подделанный флюс весьма хорош в эксплуатации, а многие сервисы только на нем и сидят. Хотя мастера с mysku не советуют уже брать на али этот флюс, а лучше взять аналог Kingbo RMA-218.

Достоинства: удобно наносить гель, хорошая паяемость, можно не отмывать, подделка дешево стоит (около 200 руб.), а паяется с ней весьма неплохо и пахнет парфюмом.

Недостатки: часто подделывают, дымит из-за наличия канифоли, подделку нужно смывать.

Что паять: контакты микросхем и SMD компонентов, выводные радиоэлементы.

Чем смывать: спирт, растворитель, оригинал можно не смывать, подделку смывать обязательно.

Второе место — серебр

На втором месте с серебряной медалью флюс EFD 6-412-A Flux-Plus представляет собой гелевый флюс, который содержит канифоль, растворитель и немного активатора, многие мастера считают его самым лучшим флюсом из доступных. После пайки остается прозрачный твердый налет, который можно не отмывать.

Достоинства: можно не отмывать, мало дыма, прекрасная паяемость, легко наносить, особенно с пистолетом-дозатором.

Недостатки: дорогой (тюбик 10 г может стоить 1500 руб.), вонючий, попадаются подделки.

Что паять: SMD и BGA компоненты, можно конечно и провода, но дорого.

Чем смывать: не требуется, но если хочется, то фирменный аэрозоль Flux OFF, спирт, растворители.

Первое место — золото

Золотую медаль и первое место рейтинга завоевали флюсы компании Interflux, которые в России считаются самыми продвинутыми. Большой ассортимент флюсов для свинцовой и безсвинцовой пайки вкупе с хорошими эксплуатационными характеристиками по праву ставит флюсы этой компании на первое место.

Посоветовать могу безканифольную серию Interflux 2005 для ответственных работ с корпусами BGA и 8300 для работ с остальными компонентами.

Достоинства: прекрасные эксплуатационные свойства, паяемость, широкий выбор флюсов с разной текучестью и вязкостью.

Недостатки: цена является ограничивающим фактором, например тюбик 30 г может стоить от 2000 руб.

Что паять: в основном ответственная безсвинцовая и свинцовая пайка.

Чем смывать: большинство можно не смывать, спирт, растворитель, есть фирменный растворитель T2005M.

Производство и ремонт электроники, сборка компонентов на печатных платах невозможна без флюсов для пайки. От качества и состава смеси зависит надежность протравки металла, контакт и долговечность соединений. Какие разновидности существуют и зачем нужен флюс при работе с паяльным оборудованием, подробно рассмотрено ниже.

Несколько слов о флюсах для пайки

Что это такое — паяльные флюсы

Флюсом называется вещество, применяемое в пайке. В процессе работы с металлами, а так же при их хранении, на поверхности образуется оксидная пленка, возможно появление иных загрязнений. Назначение флюсов — удалять все лишние вещества, которые ухудшат контакт в зоне пайки или качество лужения. Для чего еще нужен флюс — вещество производит своеобразное смачивание поверхности. За счет формирования “поверхностного натяжения” у нагретого металла распределение припоя происходит быстрее.

Выбор паяльного флюса, припоя и оборудования — взаимосвязанная цепочка. Все компоненты должны отвечать запросам производимых работ — лужение, монтаж smd компонентов, пайка медного трубопровода.

Несколько слов о флюсах для пайки

Основные функции и свойства

Процессы, ведущие к появлению оксидных пленок, происходят на металлических поверхностях постоянно. Блокировать их развитие может только изоляционный защитный слой — например, лак. В остальных случаях потребуется использовать флюс при пайке.

Так как для определенной группы металлов существует свой флюс, выделяются характеристики и свойства, присущие конкретному веществу:

Несколько слов о флюсах для пайки

Каждая характеристика влияет на подбор флюса под конкретную работу. Канифоль для пайки в твердом варианте постепенно вытесняется жидкой формой. Некоторые разновидности имеют срок годности и должны быть использованы вовремя — хранить долго их не получится. Флюс-паста удобен для мелкого компонентного ремонта, но имеет высокую стоимость.

Требования к флюсам

Требования к химическому составу флюса формируются на основе рабочей зоны. Для пайки радиодеталей без дальнейшей отмывки в составе смеси исключается присутствие кислоты. Для электронных систем военного и медицинского характера важна стабильная работа зоны контакта при длительной эксплуатации в обычных и тяжелых условиях. Поэтому важно пользоваться флюсом, обеспечивающим максимальную прочность обработанного контакта. Особенно это важно для СМД элементов и греющихся компонентов — радиаторов, чипов.

Несколько слов о флюсах для пайки

Классификация по типу

Химический состав вещества и область применения формируют виды флюса:

Нейтральные имеют дополнительное разделение на антикоррозийные и защитные типы.

Несколько слов о флюсах для пайки

Например, высокотемпературная пайка производится флюсами средней активности. Кислотность низкая, так как в припоях для высоких температур присутствует алюминий.

Активные

В своем составе активный флюс имеет кислоту. Поэтому он отлично убирает окислы, паять или лудить данным составом удобно. При работе с активным флюсом важно обеспечивать вентиляцию помещения — при нагреве будут выделяться токсические вещества, требующие удаления.

Работа с кислотой производится максимально аккуратно. Обязательно использование защитных средств, а при попадании на кожу или слизистые оболочки потребуется срочная промывка.

Несколько слов о флюсах для пайки

Зона пайки после работки потребует очистки от остатков флюса. Кислота химически активна и способна вступать в реакции в рабочей зоне даже при комнатной температуре.

В дальнейшем это приведет к разрушению контакта — от микротрещин до окисления. Как хороший проводник, кислотный остаток может стать причиной короткого замыкания. Очистка прилегающей к пайке области – обязательно.

Применение активного флюса на основе кислоты оптимально в случае большого количества окислов и спайки разных металлов.

Бескислотные

Разновидность нейтральных флюсов. При нанесении на плату или контакт данного типа вещества реакции с окружающими элементами не будет. Представляют доступную ценовую категорию. Может применяться канифоль для пайки — если температура работы не выше 150 градусов. Нейтральные флюсы подходят для паек мелких компонентов на платах в радиотехнике и электронике.

Антикоррозийные

Цель применения — удаление последствий коррозии на поверхности метала перед пайкой и создание защитной пленки. В основе лежит ортофосфорная кислота. В отличие от кислотных флюсов, смесь не рушит структуру металла. Коррозия удаляется путем протекания химической реакции при нагревании паяльником.

Защитные флюсы

Использование направлено на защиту металлов от окислительных процессов. Химическое взаимодействие флюса и обрабатываемой плоскости отсутствует из-за нейтральной природы входящих в его состав компонентов. В производстве могут задействоваться воск, вазелин, иные масла. Подойдет для пайки медных проводов, плат и микросхем.

Активированные

Основной компонент для производства флюса — солянокислый анилин, может быть использована салициловая кислота. За счет состава не требуют предварительно очистки большого количества окислов — хорошо растворяются на стадии обработки. Предлагается как безотмывочный флюс, но остатки желательно удалить. Применение находит в соединениях с механической нагрузкой.

По состоянию

Особенности состава и взаимодействия компонентов выражаются в форме готового продукта. Это может быть как жидкий флюс, так и паяльная паста. Некоторые смеси можно наносить обычной кистью или выдавливая из тюбика. Часть производителей предусматривают более удобные форматы работы — пистолет для флюса с дозированием объема вещества.

Полезная статья: Давление в газовом баллоне

Жидкие

Одна из наиболее распространенных форм и доступна как в магазинах для радиолюбителей, так и в бытовых отделах. Вещество удобно наносить кисточкой, но необходимо следить за излишками. Есть риск разлива, непредвиденных капель на плату или контакт – их потребуется удалить для исключения появления дефектов.

Пример жидкая канифоль или ортофосфорная кислота для лужения и пайки. При нагреве происходит быстрое высыхание и выделение вредных веществ. Потребуется использование средств индивидуальной защиты и оперативное выполнение работ.

Твердые

Большим плюсом является ценовая доступность, а также низкая химическая активность по отношению к металлу. Твердые флюсы для пайки неудобно наносить, качество удаления окислов у них чуть ниже. Популярная канифоль для пайки в кристаллическом виде при разогреве выделяет вредные вещества.

Пастообразные

Использовать флюс пасту для пайки наиболее удобно. Одна из популярных марок – rma 218. Его удобно наносить, время высыхания выше чем у других форм. В работе задействуется паяльник и фен — подойдет любое устройство. За счет своей популярности качественные флюсы иногда подделывают, поэтому выбор и приобретение следует совершать в проверенных магазинах.

Несколько слов о флюсах для пайки

Поставка — шприц или тюбик, позволяет наносить вещество локально в нужном объеме.

Полезная статья: Олово температура плавления

Как правильно выбрать флюс

Подборка состава и марки флюса происходит на основе анализа задачи. Учитываются материалы, которые будут паяться, условия эксплуатации и наличие статических или динамических нагрузок. Несколько примеров:

Несколько слов о флюсах для пайки

Важно учитывать необходимость последующей отмывки и ее сложность. Поэтому безотмывочный rma 218 и подобные пасты гели – выбор электронщиков, выполняющих мелко компонентные ремонтные работы.

Для ответственных узлов и мелких элементов подойдут нейтральные, слабоактивные флюсы. Вещества на основе кислот, в жидком формате и низком ценовом диапазоне выбираются при лужении и большом объеме паек – например, в сфере промышленного энергоснабжения, на подстанциях, в железнодорожной инфраструктуре.

Как пользоваться флюсом для пайки

Правильное применение зависит от агрегатного состояния флюса:

Несколько слов о флюсах для пайки

Порядок действий следующий:

По завершению работы необходимо выдержать соединение до затвердения припоя. Для печатных плат возможно восстановление защитного слоя лака — особенно для устройств, работающих в агрессивных средах. Сюда относится пыль, влажность, повышенная температура.

Удаление остатков

Для упрощения технологического процесса используйте безотмывочные составы — например, rma 218. Если же требуется убрать излишки флюса, потребуется чистая кисть, технический спирт, в отдельных случаях — ацетон. С платами важно быть осторожнее — при очистке аккуратно производить удаление остатка, не травмируя соседние компоненты.

Полезная статья: Какие сварочные деформации называют остаточными

Как приготовить паяльный флюс своими руками

Оптимальные по качеству составы создаются на промышленном производстве. Если не требуется идеально выверенных и точных пропорций можно приготовить флюс для пайки дома своими руками.

Для работы потребуются ряд компонентов, используемых в смеси для пайки нужного типа металла. Подробная инструкция по созданию бюджетного флюса приведена в видео ролике.

Для ремонта электроники лучше приобретать нужный, готовый паяльный флюс. Это уменьшит риск порчи оборудования и повысит качество выполняемой пайки.

Техника безопасности

Применение флюса в процессе пайки потребует использования защитных перчаток, стойких к кислоте. Рабочее место должно проветриваться или оснащаться системой вентиляции для защиты слизистых оболочек от вредных испарений. Возможно использовать респираторы с картриджами, улавливающими мелкодисперсную сухую и влажную взвесь из воздуха. При попадании вещества на открытые участки кожи необходимо промыть места чистой водой.

После окончания работ руки и лицо вымыть с мылом. Это позволит удалить осевшие на коже частички после нагревания флюса. В зоне работы с паяльным оборудование нельзя хранить открытыми продукты питания и воду.

Полезная статья: Какие виды сварки бывают

Хранение — срок годности

Для флюсов в жидкой форме обязательно хранение в герметичной таре. Если хранить вещество в открытой емкости, возможно испарение. Результатом будет снижение качества пайки, возможно отравление от рассеянных в воздухе компонентов флюса.

Паста или гель хранятся в помещениях с нормальными показателями влажности и температуры, без попадания прямых солнечных лучей. Емкости — плотно закрыты. Воздействие излишней влажности и повышенной температуре приведет к изменению химического состава и нарушению исходных пропорций флюса.

Слишком низкая температура будет также вредна для вещества. Срок годности указывается производителем на упаковке. По его истечению использовать химический состав нежелательно.

Применение флюса не вызовет трудностей, если осуществить правильный подбор под конкретную рабочую задачу. При поиске вещества для пайки обязательно оценивается состав и пропорции компонентов. Для этого используются инструкции и пояснения от производителя.

Для паяльных работ и нужного качества паяных соединений помимо опыта требуется соблюдение технологии и соответствующие материалы. Первое заключается в настройке мощности паяльника и температуры жала для достаточного прогрева места пайки, а второе подразумевает применение припоя и флюса, подходящих для спайки конкретных металлов или сплавов между собой с образованием высокопрочного механического соединения и надёжного электрического контакта. Про выбор инструмента для конкретных задач подробнее узнайте в статье «Классификация и виды паяльников», а в качестве припоя используйте «нестареющую классику» в лице ПОС-61, неплохо подходящего почти везде. Иное дело обстоит с флюсом: перед неискушённым человеком встаёт вопрос, зачем он вообще нужен; стоит только разобраться с ним, внезапно возникает следующий — как грамотно выбрать нужный вариант из разнообразия жидкостей, паст, гелей и прочих «канифолей».

Основной посыл статьи — дать общее представление, что такое флюс, почему он важен, и описать наиболее часто применяемые его типы с указанием основных характеристик.

Время чтения: 14 минут

Флюс для пайки? Это очень просто!

Что такое паяльный флюс и зачем он нужен

Некоторые на полном серьёзе полагают, что канифоль при пайке нужна только для ароматизации воздуха хвойным ароматом

Любой начинающий мастер по ремонту и разработке электронного оборудования, да и просто обыватель с опытом пайки, когда-либо пробовал припаивать провода между собой или монтировать радиокомпоненты на плату с незалуженными контактными площадками без флюса. Тогда он хорошо знаком с тем, какие проблемы и трудности возникают. Припой с великим трудом прилипает выводам компонентов и к контактным площадкам, а даже если и пристаёт, то соединения оказываются хрупкими и имеющими высокое электрическое сопротивление. Происходит так из-за ряда факторов. Один из них — оксидный слой: медные контактные площадки на печатной плате окисляются под действием воздуха и влаги, содержащейся в нём. Тончайший слой, состоящий из смеси оксидов и гидроксидов меди, препятствует правильному прилипанию припоя (или, более верно, не даёт припою смачивать спаиваемые поверхности). Кроме этого, на это самое «прилипание» влияет, собственно, состав припоя.

Решением этих проблем становится применение паяльного флюса. Его химический состав подготавливает проводники, поверхности печатной платы или выводы радиодеталей, удаляя плёнку из оксидов. Кроме того, он обеспечивает диффузию молекул припоя между узлами кристаллической решетки меди или другого спаиваемого металла или сплава, что гарантирует высокопрочную и долговечную пайку, отсутствие повреждений при малейшей механической или температурной нагрузке. А ещё препятствует поступлению кислорода из открытой среды в место пайки, предотвращая образование нового оксидного слоя, который может практически мгновенно появиться вследствие скоротечности реакции окисления из-за высокотемпературного воздействия.

Оцените статью
Про пайку
Добавить комментарий
