Нагрев – обычное явление как для старых моделей смартфонов, так и для новых. Кратковременное повышение температуры обычно не слишком тревожит владельцев. Поводом для беспокойства служит сильный нагрев, что свидетельствует о неправильной работе каких-либо элементов устройства.

В статье мы рассмотрим, почему сильно греется смартфон «Хонор» при использовании, при зарядке, во время игр, опасно ли это, как охладить нагревшийся телефон.

Почему сильно греется телефон «Хонор»

Пользователи телефонов «Хонор» порой сталкиваются с тем, что их гаджеты становятся теплыми или слишком горячими.

Нагреву в основном подвергаются 3 элемента:

• дисплей;
• аккумулятор;
• процессор.

Чтобы выяснить, как устранить проблему, необходимо разобраться в ее причинах – внешних или внутренних, которые, в свою очередь, бывают системными или аппаратными. Также стоит обратить внимание, в какой ситуации происходит нагрев.

В современных смартфонах Honor используются мощные центральные процессоры, отличительная особенность которых – сильный выброс энергии в пиковых нагрузках. Из-за компактности и ограниченности корпуса производители не предусмотрели установку охлаждающей системы.

Еще одна причина нагрева Honor – использование матрицы повышенного качества: картинка получается сочной, красивой, красочной, но из-за яркости экрана поднимается и температура.

При зарядке

Обнаружив, что во время подключения зарядного устройства телефон начинает нагреваться, следует прежде всего убедиться, что рядом нет внешних источников тепла и аппарат не находится под прямыми солнечными лучами.

Специалисты утверждают, что повышение температуры гаджета до 35–40 градусов является нормой, и лишь 45-градусный нагрев обжигает руки, из-за чего пользоваться телефоном становится неудобно.

Главный «виновник» повышения температуры гаджета при зарядке – само зарядное устройство, которое может быть неисправным или неоригинальным. Родное ЗУ гарантирует совместимость и нужную конкретной модели телефона силу тока, а «чужие» адаптеры и кабели вызывают перегрев смартфона во время зарядки. Как модели среднего ценового сегмента, так и флагманы отличаются возможностью быстрой зарядки, при которой нагрев – обычное дело. Если пользователя беспокоит этот момент, можно отключить функцию.

При использовании интернета

Телефон «Хонор» может перегреваться при работе в интернете. В это время процессор перегружен одновременным выполнением сразу нескольких задач. Если у телефона небольшой объем оперативной памяти, это сразу отражается на его работе: затормозится действие приложений и может произойти перегрев аккумулятора.

Нередко через какое-либо стороннее приложение или сайт смартфон заражается вирусом, что также способствует перегреву.

При установке в настройках девайса повышенной яркости дисплея может произойти повышение температуры устройства, поскольку процессору приходится задействовать более мощные ресурсы.

Мощность сигнала увеличивается и при передаче/приеме данных с помощью беспроводных модулей – Wi-Fi, Bluetooth и GPS, что способствует перегреву. Нередко владельцы телефонов включают их в режиме точки доступа для раздачи интернета. Механизм передачи данных следующий: смартфон отправляет сигналы на другие устройства, которым нужно его распознать и подключиться. После того как произойдет сопряжение с соседними гаджетами, телефон начнет выгружать информацию из интернета и раздавать ее, при этом энергопотребление устройства возрастает, отчего он нагревается. Сила нагрева прямо пропорциональна количеству подключенных девайсов.

В играх

При использовании игровых приложений и сложных программ, особенно активной работе программ дополненной реальности, трехмерных технологий функционирование телефона становится более интенсивным. Это создает повышенную нагрузку на видеоускоритель и процессор, мощности которого может не хватать, поэтому он греется. При этом не только повышается температура смартфона, но и происходит быстрая разрядка.

Греется и перезагружается

Иногда пользователи замечают, что при нагреве смартфон «Хонор» самостоятельно перезагружается. Такое может случиться в связи с аппаратными проблемами – в частности, некачественной пайкой процессора. Вследствие этого от него плохо отводится тепло, и смартфону приходится перезагрузиться, чтобы перегрев не привел к критическим последствиям.

Также пользователь может пытаться запустить какие-либо программы или процессы, изначально не соответствующие возможностям и характеристикам определенной модели. При этом ЦП пытается решать задачу в максимальном для себя режиме, и устройство нагревается.

Нагревается и быстро разряжается

Телефон – это своеобразный компьютер, в котором установлено множество потребляющих электрическую мощность устройств. Ее часть затем преобразуется в тепловую энергию. При полной нагрузке энергопотребление процессора и дисплея может превысить потребление всех остальных составляющих. В данном случае перегрев вызывает максимальное использование ресурса телефона. Поэтому он быстро садится.

Нагрев верхней части дисплея означает проблему в сенсорной системе. Температура на данном участке поднимается после продолжительных разговоров по телефону, большого количества голосовых сообщений в чатах, во время интернет-серфинга, просмотра видеороликов и активных игр. Пользователь может обнаружить перегрев спустя четверть часа активности. В верхней части устройства располагается передатчик, с помощью которого телефон улавливает сотовую сеть. Датчик работает в непрерывном режиме, постоянно передавая данные. Если телефон находится в местности со слабым покрытием мобильного оператора, он начинает греться еще интенсивнее, поскольку датчик функционирует мощнее, пытаясь уловить связь от вышек.

Тепло в нижней части смартфона сигнализирует о наличии неполадок в зарядном устройстве – проблема, скорее всего, в неоригинальном или неисправном ЗУ. Если ее игнорировать, телефон может воспламениться во время зарядки.

Что делать, если смартфон Honor/Huawei сильно нагревается

В ряде случаев нагрев смартфона не должен вызывать беспокойства. Например, если запускается тяжелая игра, гаджет используется в качестве навигатора, одновременно работают несколько энергоемких приложений, во время зарядки осуществляются звонки или запускаются программы, а также если аппарат используется при жаркой погоде или находится под прямыми солнечными лучами. В таких ситуациях нагрев – явление временное: девайс остывает сразу же после прекращения перечисленных действий.

Рекомендации для снижения нагрева:

Как остудить телефон «Хонор»/«Хуавей», который нагрелся

Если телефон уже нагрелся, его следует немедленно охладить. Делать это необходимо постепенно, потому что при резком понижении температуры внутри корпуса может появиться конденсат – влага, которая нарушит нормальное функционирование девайса и вызвать впоследствии коррозию. Ни в коем случае нельзя класть телефон в холодильник, где уже повышенная влажность воздуха.

Неравномерное и быстрое охлаждение также может привести к механическим напряжениям в элементах конструкции устройства, а это, в свою очередь, ухудшит прижимные контакты, и пайки разорвутся.

• отключить всю энергоемкую периферию;
• максимально снизить яркость экрана;
• прекратить зарядку;
• закрыть ресурсоемкие программы;
• обеспечить нормальный воздухообмен с окружающей средой (если телефон в чехле, его нужно снять).

Если температура находящегося в покое смартфона достигла критических показателей, охладить его можно, включив режим полета. Он предусмотрен в каждом гаджете и дает возможность перейти в автономный режим, отключив все модули передачи данных одновременно.

Активация режима «В самолете»:

• сдвинуть вниз шторку уведомлений;
• в меню иконок найти значок самолета;
• коснуться его: в правом верхнем углу исчезнет значок сети и появится иконка с изображением самолета.

Можно просто выключить телефон и подождать, когда он остынет. После этого стоит выяснить причину повышения температуры и попытаться ее устранить. Для предупреждения перегрева можно приобрести на рынке гаджетов внешний охлаждающий кулер или чехол со встроенным вентилятором, которые помогают на порядок снизить нагрев смартфона. Такое решение прежде всего будет актуальным для пользователей, играющих в ресурсоемкие игры.

Есть специальные утилиты, предназначенные для контроля состояния устройства. Они мониторят температуру процессора и других элементов, не расходуя заряд батареи.

• Сooling master – бесплатная программа, перезапускающая фоновые приложения, снижающие нагрузку на ЦП и внутреннюю температуру с помощью автоматического охлаждения. За счет очистки памяти ускоряется работа интернета.
• Battery temperature. Защищает смартфон от перегрева, а аккумулятор – от взрыва, контролируя температуру в режиме реального времени. Приложение продлевает жизнь аккумулятора и потребляет небольшое количество ресурсов.
• Cooler – обнаруживает и закрывает ресурсоемкие программы, оперативно и своевременно предупреждая о перегреве.
• EaseUS Coolphone – запускает процесс охлаждения при достижении критических значений смартфона. Снижает температуру батареи, позволяет вывести контроллер на главный экран.

Перегрев телефона «Хонор» – крайне удручающее явление, поскольку это быстро разряжает батарею и сокращает срок службы процессора. Важно прежде всего выяснить причину повышения температуры и принять меры для ее устранения. В этом помогут рекомендации специалистов, в том числе установка специальных утилит. Если принятые меры не помогают устранить проблему, ее придется решать в сервисном центре.

Важность температурного профилирования известна многим и широко применяется в массовом производстве печатных плат. Медленный и плавный подъем температуры, с фазой предварительного нагрева, помогают активировать флюс, предотвращают тепловой удар и улучшают качество паяного соединения. Однако, когда дело доходит до ремонта, создания прототипов или одиночных DIY проектов, часто забывают о важности стадии предварительного нагрева. Его отсутствие может привести к тому, что готовое устройство будет иметь низкие технические характеристики или даже иметь какую-либо неисправность. Если предварительный нагрев так важен, то почему его так часто забывают? И каковы последствия пропуска этого этапа пайки?

Время чтения: 15 минут

Что такое предварительный нагрев печатной платы?

Важное в статье:

Промышленная печь для оплавления припоя.

Роль стадии предварительного нагрева заключается в постепенном повышении температуры всей конструкции, от комнатной температуры до температуры выдержки, которая ниже точки плавления паяльной пасты и составляет около 150 °С. Этот этап требует поддержания постоянной скорости роста температуры, всего несколько градусов в секунду. Для осуществления этого весь процесс нагрева контролируется специальными микроконтроллерами.

Далее, непосредственно после фазы предварительного нагрева, следует фаза смачивания. Вся сборка выдерживается при установленной температуре в течение определенного времени, чтобы обеспечить не только равномерный прогрев платы, но и растекание с затеканием припоя в зазоры. Затем наступает фаза оплавления, которая инициирует формирование паяного соединения. Во время действия всех фаз предварительного нагрева и выдержки летучие растворители в паяльной пасте выгорают, и происходит активация флюса.

Преимущества предварительного нагрева печатных плат

Одним из основных преимуществ предварительного нагрева является то, что летучие вещества в паяльной пасте постепенно выделяются или испаряются. Если изменение температуры происходит слишком резко, то интенсивная скорость выделения газа может вызвать разбрызгивание паяльной пасты. Это может привести к образованию шариков припоя, а также уменьшению объема припоя в месте контакта. Паяльным пастам, содержащим большое количество растворителей, может потребоваться больше времени для полного удаления образовавшихся газов. Это может привести к увеличению времени предварительного нагрева и выдержки.

Активация флюса

Как известно всем, кто хоть как-то имел дело с паяльником, флюс является важнейшим компонентом припоя. Флюс удаляет оксиды, загрязняющие поверхность металлических контактов. Эффективное удаление окислов приводит к возникновению чистой поверхности, прочной адгезии, а также хорошему смачиванию контактных площадок. Если температура предварительного нагрева слишком низкая, то это может вызвать неэффективную активацию флюса и привести к образованию холодных соединений, а также неполному оплавлению припоя.

Предотвращение теплового удара

Возможно, наиболее важной целью предварительного нагрева является равномерное и последовательное повышение температуры всей сборки на этапе выдержки. Устойчивый нагрев снижает тепловые напряжения как в самих платах, так и в электронных компонентах. Этот факт имеет решающее значение при работах с интегральными схемами в таких корпусах как BGA, CGA и в других. SMD резисторы и конденсаторы также могут быть подвержены тепловому удару, в результате чего могут треснуть. Наличие в сборке термочувствительных компонентов оказывает наибольшее влияние на выбор скорости предварительного нагрева.

Снижение температуры оплавления

Действительно, предварительный нагрев и выдержка могут фактически снизить требуемую температуру оплавления и продолжительность последующих фаз, поскольку вся сборка уже находится при достаточно высокой температуре. Этот факт уменьшает температурный градиент при переходе к температуре оплавления, поскольку локальные перепады температур сводятся к минимуму.

Если рассмотреть пайку элементов с выводным монтажом, где необходимо обеспечить контакт провода, проходящего сквозь плату, то температура в месте пайки должна быть значительно выше, чем температура пайки элементов с поверхностным монтажом. Это связано с тем, что помимо нагрева припоя, тепло должно распространиться на контакт и контактную площадку. При этом чрезмерный нагрев места контакта, в течение слишком длительного времени, может привести к подъему площадки, расслаиванию и даже возгоранию.

Компактные устройства предварительного нагрева

В ремонтных мастерских, а также в любительской пайке, вышеописанная технология, выглядит чрезмерной роскошью. Так как настолько идеальные и четко контролируемые условия предварительного нагрева требуют дорогостоящего оборудования. Однако если совсем не учитывать температурные режимы пайки, то это может привести к множеству проблем. В первую очередь это образование дефектов, которые могут проявиться только на позднем сроке службы готового устройства. Это приведет к более существенному ущербу, чем его выявление на этапе сборки изделия.

Далее мы рассмотрим различное оборудование, применяемое в пайке печатных плат, а также их недостатки.

Термовоздушные паяльные станции

Нередко можно увидеть, как мастера используют термофены для выполнения локального оплавления припоя. Их применяют в таких работах, как замена микросхем BGA, а также SMD компонентов.

Замена микросхем BGA, имеющих контактные площадки, под своим корпусом, сама по себе уже достаточно сложная технологическая операция. И даже при пайке небольших микросхем, с малым числом контактных площадок, возможны серьёзные ошибки. Конструкция термофенов предусматривает подачу горячего воздуха сверху вниз, то есть первым нагревается корпус самой микросхемы, а не плата или контактные площадки.

Этот метод нагрева, в значительной степени, зависит от умения мастера постепенно повышать температуру, не вызывая слишком большой тепловой нагрузки на плату и компонент. Чрезмерно осторожные мастера могут не достичь достаточной температуры для оплавления припоя, а слишком нетерпеливые – вызовут общий перегрев, что может привести к растрескиванию или образованию внутренних повреждений детали.

Конвективные печи

Конвективные печи, применяемые для оплавления припоя, позволяют получить равномерный нагрев не только верхней, но и нижней сторонах печатной платы. Однако после извлечения платы из печи ее температура сразу начинает быстро падать. Это не совсем удобно, так как технический специалист становится ограничен во времени, если требуется провести дополнительные операции со сборкой. Также стоимость таких установок достаточно высока, что делает ее недоступной для рядового пользователя.

Конвективная печь для оплавления припоя.

Инфракрасные преднагреватели

ИК-преднагреватели имеют схожий принцип работы, что и промышленные туннельные печи, о которых мы говорили ранее. В этих установках используют нагревательные элементы, испускающие ИК-излучение. Оно создает быстрый и равномерный предварительный нагрев PCB платы, а удобное размещение нагревателя под сборкой позволяет свободно работать с компонентами, размещенными сверху.

Инфракрасные преднагреватели можно разделить на высокотемпературные и низко температурные. Первые, помимо инфракрасного излучения, испускают еще и видимый свет. Это неудобно, так как мастеру приходится работать под постоянным светом ИК-излучателей, что вызывает напряжение и усталость глаз. Вторые, низкотемпературные, лишены этого недостатка, но из-за меньших температур нагревателя их интенсивность нагрева несколько ниже.

Также у таких конструкций нагревателей существуют определенные проблемы с контролем температуры платы. Так как вся сборка находится на некотором расстоянии от нагревателя, то определять ее температуру приходится выносной термопарой или бесконтактным термометром.

Контактные преднагреватели

Контактные нагреватели с горячей поверхностью обеспечивают эффективный нагрев, а также равномерно подводя тепло к нижней части печатной платы. Это способствует хорошему нагреву контактов, но не корпуса самой детали. При этом такой нагрев эффективен только в том случае, если вся сборка односторонняя, так как выступающие элементы на нижней части платы будут мешать плотному прилеганию к поверхности устройства. В настоящее время полностью односторонние платы встречаются уже достаточно редко.

Нижний преднагреватель плат BYA BY2020.

Контактные преднагреватели часто бывают мало востребованы у любителей из-за больших размеров. При этом стоит также учесть, что массивный нагреватель сохраняет свое тепло даже в выключенном состоянии. Это нужно учитывать, потому как задержка охлаждения также может повлиять на качество паяного соединения.

Современные решения

Как мы уже говорили, традиционные методы пайки имеют свои существенные недостатки. Отсутствие предварительного нагрева, при выполнении пайки или выпаивания вручную может привести к катастрофическим последствиям как для самой платы, как и для элементов, установленных на нее. К счастью, современные и инновационные решения для предварительного нагрева становятся все более доступными.

Miniware MHP30

Одним из таких продуктов, появившихся недавно на рынке, является подогреватель печатных плат Miniware MHP30, который доступен в двух вариантах: в классическом исполнении и с функцией PD (Power Delivery).

Подогреватель печатных плат Miniware MHP30 PD.

Этот мини-подогреватель имеет карманные размеры и предназначен для точечной пайки, а также демонтажа элементов. MHP30 состоит из небольшой латунной пластины размером 30 x 30 мм с нано-керамическим покрытием. Однако даже несмотря на небольшой размер, устройство способно нагреваться до 300 °C всего за 150 секунд.

В отличие от больших полноразмерных контактных нагревателей, меньший размер устройства позволяет проводить локальные работы даже на двухсторонних печатных платах.

Помимо низкого потребления энергии, стоимость такого устройства в несколько раз ниже, чем у аналогичных устройств. Также MHP30 обладает множеством современных функций, включая: цифровой контроль температуры, OLED-дисплей, светодиодные индикаторы температурного режима, автоматический спящий режим, защиту от опрокидывания и быстросъемные сменные пластины, не говоря уже о стильном алюминиевом корпусе.

Станция предварительного нагрева BYA BY4030

BYA – известный производитель паяльного оборудования. Преднагреватели этой фирмы выпускаются в различных габаритных размерах, от 100 до 1200 кв.см. Наиболее известный представитель этой компании, а также «мастодонт» среди подогревателей плат – BYA BY4030.

Станция предварительного нагрева BYA BY4030.

Модель снабжена высокоточным контроллером температуры, обладает серьезными габаритами нагреваемой поверхности в 400 х 300 мм, а под идеально ровной поверхностью размещен мощный в 2000-ватный керамический нагреватель.

Устройство способно нагреваться до 400 °C, что будет полезно при работе с рядом тугоплавких припоев. Его основная область применения – ремонт материнских плат и коллективная распайка небольших сборок.

Паяльная станция GORDAK 863 3в1

Наличие на плате двухстороннего монтажа или выступающих контактов у плат с выводным типом монтажа, мешает плотному прилеганию к поверхности подогревателей с контактным типом передачи тепла. В такой ситуации инфракрасные подогреватели становятся идеальным инструментом.

Паяльная станция GORDAK 863 3 в 1.

GORDAK 863 — это универсальный прибор совмещает все необходимые мастеру инструменты, используемые им при пайке или замене электронных компонентов.

Мощный 600 ватный ИК-нагреватель способен нагреваться до серьёзных 500 °C. Для защиты от случайного соприкосновения он укрыт специальной защитной сеткой.

450-ватный термовоздушный фен поможет в дополнительном прогреве самой микросхемы в процессе пайки. Профессиональный 50-ватный паяльник с плавной регулировкой температуры пригодится при выводном типе размещения элементов.

Еще одним преимуществом станции является наличие системы активного охлаждения платы.

Каждый инструмент мастера в паяльной станции GORDAK 863, снабжен индивидуальной индикацией температуры, регулировка которого реализована на высокоточном микроконтроллере.

Заключение

хочу обратить ваше внимание на продукцию под брендом NEXUS, данная проблема касается абсолютно всех моделей всех производителей, но отдельно обращу внимание на Huawei Nexus 6P

проблема выражается в отвале (нарушение контактов) процессора с площадкой на материнской плате или отвалом (нарушением контакта) ОЗУ (оперативной памяти) от процессора, на данной модели используется технология типа бутерброд, т.е в начале процессор ставится на плату, а после на него ОЗУ. мало месте, большая производительность но очень большой процент выхода из строя

итак, Huawei Nexus 6P, ремонт.Все что вы делаете вы делаете на свой страх и риск, любые описанные ниже работы крайне опасны для продолжения жизни телефона при не профессиональном подходе. Все работы выполнялись мастером с огромным опытом в подобных ремонтах и крайне дорогостоящем оборудовании и инструментах.

Начнем с начала

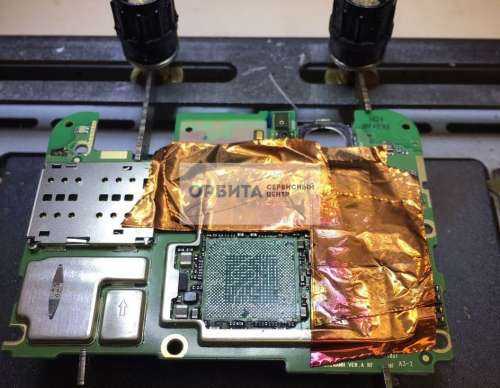

.разбираем телефон с помощью нагрева до около 120 градусов, снимаем экран, снимаем плату, фиксируем. наносим тепло отражатель (к примеру медная фольга) на элементы вокруг процессора, счищаем клей вокруг скальпелем — самый простой этап

.плату ставим нижний подогрев 250-300 градусов, меряем плату сверху — около 180 градусов, феном примерно 255-260 градусов греем проц (здесь главное не ошибиться в температуре, ошибка в 10 градусов приведет к отвалу элементов сизу платы, питание, нанд), снимаем в начале с процессора ОЗУ, после с платы сам процессор

.у нас на руках процессор и ОЗУ, грязные, в черном клею который нужно удалить так, что бы не повредить ножки (их там сотни!). Учитывая что процессор и ОЗУ очень и очень тонкий, с ноготь, осторожно с температурой! 250 градусов (ровно 250! не 252! будьте уверены в своем оборудовании, только крайне дорогостоящие модели могут держать погрешность не более 1 градуса). Возможно и 150 градусов, предварительно пройтись паяльником

Восстановление работоспособности ноутбука с помощью прогрева чипов

Проблемы с работой чипсетов проявляются в отказе ноутбука включаться, дефектами изображения или полном его отсутствии, реже ошибками после установки драйверов видеочипа, а также нарушении работоспособности различных портов (USB, SATA и т.д.). В большинстве своём, такой проблеме подвержены ноутбуки на чипсетах AMD и NVidia (потому, своим знакомым настоятельно рекомендую избегать подобных приобретений и брать для работы Intel).

Сегодня хочу затронуть тему прогрева чипов на ноутбуках и высказать своё мнение по данному вопросу. Страсти вокруг этого вопроса давно кипят на тематических площадках в интернете и у «тру» сервисников реально рвёт пуканы, когда речь заходит о прогреве.

Лично меня забавляют подобные работники сервисных центров и просто частные мастера, доказывающие что прогрев — это только диагностика и необходимо обязательно менять чипы, реболлить новые шары, иначе это всё временно. а сами, в итоге, дают скромную гарантию, в лучшем случае, 3 месяца.

К примеру, не так давно, за перепайку нового чипа (почему-то приговорили видеокарту, хотя дело было в северном мосте) одному моему знакомому подобный «мастер» попытался выкатить ценник в 15000 (!) рублей и это за довольно старый HP PAVILION g6-1109er. Данный случай, конечно, не показатель — человек в какой-то своей альтернативной реальности находится — надо понимать что сам ноутбук столько не стоит, однако и расценок менее 5-6 килорублей, за подобную операцию можно не искать. Хотя, тут тоже как посмотреть. По большому счету, вы платите за те знания и навыки, которыми сами не обладаете и тут каждый в праве сам устанавливать цену. Я же попытаюсь рассказать как можно существенно сэкономить на ремонте, как уже делал это ранее в статье о самостоятельном ремонте LCD мониторов Samsung.

Не буду спорить, что заменять чип, наверное, правильнее, но чисто экономически эта услуга не актуальна на старых или дешевых ноутбуках у которых закончилась гарантия. Как показывает практика, нормальный прогрев чипсетов паяльной станцией помогает вернуть к жизни ноутбуки даже на пару лет при соответствующем уходе. Зачастую, проблема связана именно с плохой заводской пропайкой чипов к плате. Со временем, из-за перегревов в процессе работы, это усугубляется, ведь мало кто периодически чистит ноутбук от пыли и меняет термопасту. как правило, она не меняется с момента покупки.

В чем же смысл прогрева? При нагреве чипа до 220-250 градусов контакты чипа с подложкой и подложки с материнской платой пропаиваются, таким образом устраняется нарушение контакта чипа с платой. Это позволяет временно восстановить работоспособность чипа. «Временно» в даном случае очень сильно зависит от конкретного случая — это могут быть как дни и недели, так и месяцы и годы.

Вернуть работоспособность ноутбуку можно и самостоятельно. Я расскажу как это сделать на примере HP PAVILION g6-1109er. Проблема — не выводится изображение не на экран ноутбука, не на внешний монитор. Сразу оговорюсь, что все дальнейшие действия вы проводите на свой страх и риск.

Самое правильное — использовать паяльную станцию, так как можно точно контролировать температуру и воздушный поток. Моя паяльная станция выглядит так (только термофен):

Если паяльную станцию найти не удалось (постарайтесь поискать еще раз), в крайнем случае можно воспользоваться строительным феном. Основная сложность тут — контроль температуры.

Встречаются экстремалы, проводящие эксперименты в духовке. На то они и экстремалы. знаете, как пишут «не повторяйте это дома» — вот и не повторяйте. Может нарушиться работоспособность компонент платы, они могут банально от нее отпаяться и отвалиться, дальнейший ремонт не имеет смысла.

Собственно, сам процесс прогрева довольно простой, при условии что вы не относитесь к категории эпических рукожопов, в противном случае лучше даже не начинать и сразу идти в сервис. И так, на извлеченной из ноутбука плате находим нужный чипсет (в моем случае северный мост). Кладем плату на ровную горизонтальную поверхность, естественно сняв радиаторы системы охлаждения и убрав остатки термопасты.

Прогревать чипсет феном паяльной станции следует при температуре 220-250 градусов в течение 30-90 секунд с расстояния 1-1,5 см. Иногда достаточно прогреть только поверхность подложки чипа, не затрагия сам кристалл по центру.

После такого прогрева пациент (HP PAVILION g6-1109er) ожил и заработал.

Если считаете статью полезной,не ленитесь ставить лайки и делиться с друзьями.

Прогреть плату мобильника с целью починить

Есть телефон Nokia 3110. Не спрашивайте, зачем, но нужно починить. После падения с метровой высоты, стал самостоятельно выключаться. Подозреваю, что где-то плохой контакт. До этого были проблемы с кварцем, лечилось прогреванием его маааленьких контакнтых площадок паяльником через ножку от резистора на 0.125Вт Будет ли эффект, если плату нагреть тёплым воздухом, чтобы припой под детальками стал пластичнее и улучшился контакт там, где он плохой? Какая нужна температура, чтобы, с одной стороны, не перегреть, с другой — чтобы припой расплавился?

Микрожало для обычного паяльника из ноги от резистора? Отличная идея!

Была разорообразная моторола, которая включалась только после прогрева феном. И продолжала работать после остывания (но не стабильно. ).

А ещё фича, сам не пробовал, но говорят, что если флешка не шьётся, то её надо прогреть феном и сразу шить. Вот.

после падения велика вероятность повреждения дорожек платыфеном ты не прогрееш там ничего, а только испортиш совсем, ибо нужна перепайка бга, который дома паять решится только заядлый извращенецперепайка кстати выйдет дороже телефона

Для перепайки BGA нужно не так уж и много. трафарет, паста и фен

Первая моя»моторола» через неделю упала тоже . И тоже с метровой высоты. И аналогично выключалась.Выкинул.

flower: Будет ли эффект, если плату нагреть тёплым воздухом, чтобы припой под детальками стал пластичнее и улучшился контакт там, где он плохойПрипой должен расплавиться.«Отваливаются» как правило БГАшки, их и греть надо.Тут уже была тема, где процесс расписан подробно.

Хорошо,если внутренние дорожки платы целы. Доступа туда нет.на мобильных форумах есть многочисленные солюхи трассировки дорожек внутри платы.3310 хорошо изученная модель,о к-рой известно практически всё.

петр1: «Отваливаются» как правило БГАшки, их и греть надо.Странно,но в 3310 этой проблемы мне не встречалось никогда. С точки зрения ударопрочности по пятакам БГА не было ни одного случая их отрыва в результате удара. Если быть совсем точным,у пользованных плат 3310 огромную проблему составляют металлизированные переходы между слоями дорожек,они сгнивают в первую очередь со всеми вытекающими потом проблемами.Прогрев в этом случае абсолютно бесполезен,более того,даже вреден.Хочу предостеречь попробовать греть феном микрухи на эпоксидке. Без приличного опыта это будет оч.большой гемор.Перекатка флешки требует особой аккуратности-при малейшем перегреве она просто умрёт.

Вроде автор поста о 3110 говорит, а не о 3310.Или это одно и то-же? (Как 3310 и 3410).

Форум про радио — сайт, посвященный обсуждению электроники, компьютеров и смежных тем.

Запекаем телефон. Прогрев пайки телефона в духовке.

История банальна: в один прекрасный момент телефон отказался работать. Причины бывают разными: от падения, заводского брака, а то и просто так где-то пропадает контакт. Иногда помогает простая разборка-сборка. Если же не помогло, то телефону две дороги: первая ведет в сервисный центр, вторая в мусорное ведро. Мне свой телефон нести в ремонт смысла не было: купить такой же б/у обойдется дешевле, чем чинить. Так в чем причина неисправности? Если исключить отказ одной из микросхем, то причина может крыться в нарушении пайки. Паяльником в такую плату тыкать — гарантированно испортить. Как прогреть паяные соединения до расплавления припоя? Феном нельзя: миниатюрные детали просто сдует с платы, когда расплавится припой. Выход есть: духовка. Имея опыт подобного ремонта компьютерных материнских плат и видеокарт, решил попробовать ту же процедуру проделать с телефоном. Для этого разбираем телефон.

Отсоединяем всё, что отсоединяется. В моем случае съемным оказался только блок камеры.

В подходящую по размеру емкость насыпаем крупную поваренную соль, разравниваем ее и укладываем плату, слегка придавливая, чтобы плата ровно лежала на солевой подушке. Это нужно для того, чтобы элементы монтажа, расположенные с нижней стороны, случайно не сместились. Они и так никуда не денутся — их будет держать поверхностное натяжение припоя, но предусмотрительность не помешает.

Включаем духовку, устанавливаем температуру 80 градусов и ставим «блюдо» внутрь. Далее во время всей процедуры дверцу не открываем.

Выдерживаем при этой температуре час 1,5-2. Затем устанавливаем температуру 240 градусов(за пластмассовые детальки, установленные на плату, не опасаемся, они из термостойкого пластика), дожидаемся, когда температура поднимется до этой отметки, ждем 10 минут, затем выключаем духовку. Сразу вынимать плату из духовки не надо — пусть остывает. Контролировать температуру можно по термометру, который идет в комплекте с мультиметрами. Я свою духовку проверял ранее — температура соответствует той, что нарисована рядом с регулятором.

Проверенные способы припаивания или прогревания чипов с выводами BGA.

Очень часто мы сталкиваемся с проблемой при замене или прогреве микросхемы с контактами, размещенными под ее корпусом. Такой способ размещения контактов называетсяBGA. Например, нужно прогреть или заменить чип видеокарты, северного моста и т. д. Такие детали обычным паяльником выпаять невозможно. Рассмотрим проверенные способы пайки чипов BGA:

1. Пайка при помощи фирменной инфракрасной станции.

— надежна в эксплуатации, так как сделана фирмой;

— практична при работе;

— после прогрева текстолит не деформируется;

— применяется специальный инфракрасный спектр (2–7 мкм), позволяющий расплавлять припой без существенной термической деформации чипа;

— с помощью программного обеспечения можно четко определять время расплавления припоя под микросхемой;

— двухсторонний прогрев радиодетали.

— высокая стоимость станции;

— дорогая в обслуживании;

— занимает достаточно много места;

— иногда проблемно найти комплектующие детали.

2. Пайка при помощи обычного прожектора с галогеновой лампой.

— легко найти комплектующие элементы;

— можно как отпаять, так и припаять чип с выводами BGA.

— после 2–4 нагревов происходит деформация текстолита толщиной 1,5 мм (платы стационарных компьютеров), а после 1 прогрева деформируется текстолит 1–0,75 мм (платы ноутбука);

— сильно нагреваются детали, расположенные по всей площади излучения;

— прогрев припоя чипа происходит снизу.

3. Пайка при помощи самодельно станции с лампой инфракрасного излучения (используемая для обогрева домашних птиц).

— дешевый вариант качественного инструмента для пайки микросхем;

— прогрев детали происходит сверху;

— применяется почти такой же инфракрасный диапазон излучения, что и у фирменной станции (3,5–5 мкм);

— несущественно подвергает текстолит деформации;

— ресурс лампы 6500 часов;

— можно использовать для прогрева чипа.

— от частых включений и перепадов напряжения вольфрамовая нить лампы быстро выходит из строя (этот недостаток можно устранить, если в цепь подсоединить диммер);

— перед прогреванием чипа нужно обязательно защищать фольгой рядом размещенные радиодетали от перегрева.

4. Пайка при помощи фена.

— сравнительно дешевый способ пайки.

— из-за применения высокой температуры горячего воздуха (350–400 °C) плавятся пластмассовые части радиодеталей, происходит деформация текстолита, возможна поломка радиодеталей;

— неравномерное припаивание чипа по всей поверхности из-за неравномерного нагрева;

— выдувает флюс из-под микросхемы.

5. Прогрев чипа при помощи утюга.

Когда нет возможности прогреть микросхему одним из вышеописанных способов можно использовать утюг. Для этого необходимо очистить чип от термопасты и положить на верхнюю часть чипа раскаленную поверхность утюга. Выдержать в течении 1–3 мин. После этого убрать утюг и дать возможность чипу остыть до 35–20 °C.

Алгоритм отпаивания и припаивания чипов BGA.

Если чип оборудован радиатором тогда перед его демонтажем или прогревом необходимо очистить с охлаждаемой поверхности термопасту, зафиксировать или установить в специальные крепления плату с чипом. Поместить плату над или под температурным излучателем. Установить, если есть в наличии, как можно ближе к месту пайкитермопару.

Затем если используется способ верхнего прогрева, защитить близлежащие детали, которые будут подвергаться тепловому излучению фольгой. Чип по периметру обработатьжидким флюсом. Включить излучатель тепла и при температуре 90–130 °C убрать компаунд, фиксирующий чип.

Если для пайки применяется прожектор, тогда место пайки лучше накрыть листом бумаги для быстрого достижения нижеописанных температур.

Для среднеплавкихприпоев (если чип подвергался замене) при температуре 150–180 °C пинцетом, отверткой и т. Д. попробовать расшатать чип. Если он не двигается, вероятно, он зафиксирован тугоплавким припоем. При достижении температуры 200–230 °C микросхема должна при прикладывании к ней минимального усилия перемещаться на шарах припоя. При помощи пинцета или вакуумной присоски быстро и аккуратно демонтировать отпаиваемую деталь.

Отключить тепловой излучатель и дать остыть плате до температуры 20–60 °C. На то место где раньше размещался чип нанести жидкий флюс и при помощи паяльника с тонким жалом убрать остатки припоя. Очистить остатки флюса, например, чистым спиртом.

На место старого чипа установить новый с обязательным совмещением ключей платы и микросхемы. Нанести флюс. Установить термопару и излучатель тепла. Прогреть место пайки до температуры 150–230 °C в зависимости от используемого припоя. Отключить и убрать излучатель. Дать время на равномерное остывание места пайки.

Если при паянии отсутствует термопаранеобходимо постоянно следить за состоянием припоя. Для этого в процессе прогрева как можно чаще проверяем чип на горизонтальное движение.

Все вышеописанные способы неоднократно проверены автором статьи. Главное не спешить, хорошо подготовится и следить за любыми изменениями происходящие в процессе пайки. Ну а если Вы перегрели либо испортили чип — новый всегда можно заказать вКомпании СЭА!

Сложно найти автомобилиста или мотоциклиста, который бы не сталкивался с необходимостью ремонта пластмассовых элементов транспортного средства. Для этого используются такие инструменты, как паяльник либо фен. Ремонтные работы не представляют особой сложности. Их можно выполнить своими силами.

Применение паяльника

Перед началом ремонта детали из пластика рекомендуется демонтировать ее и тщательно очистить поверхность от пыли, краски и лака. На завершающем этапе поверхность рекомендуется обезжирить, соединив между собой все фрагменты изделия.

Для качественного соединения имеющихся фрагментов следует использовать скобы или зажимы. При этом нужно обратить внимание на то чтобы во время соединения не допустить сквозного пробивания пластика детали.

Пайка начинается с внутренней стороны изделия. Для удобства мастера рекомендуют зафиксировать один край детали. Перед работой на место будущего шва укладываются электроды из пластика.

Во время воздействия высокой температуры паяльника на электроды, они расплавляются, заполняя собой полость трещины. Количество процедуры должно быть равным количеству трещин или сколов на детали.

По истечении 5-10 минут расплавленная масса окончательно остынет. Теперь шов можно аккуратно зачистить при помощи наждачной бумаги.

Таким простым способом посредством применения паяльника можно исправить дефекты пластиковых элементов транспортного средства.

Применение фена

Для исправления трещин или иных дефектов на пластиковых деталях не исключена также возможность использования термического фена. Его нагревание осуществляется в результате подключения к электрической сети.

Положительный момент данного варианта ремонта заключается в наличии в конструкции фена механизма, обеспечивающего равномерность распределения горячего потока воздуха по всей поверхности детали.

Немаловажное значение также имеет наличие в фене насадок, которые обеспечивают качество пайки. Известно несколько разновидностей насадок. Использование того или иного вида зависит от марки и характеристик пластика, размеров и количества деталей изделия, подвергающихся пайке.

Если шов выполнен качественно, он не должен иметь неровностей на своей поверхности, блеска, трещин, складок или пузырьков воздуха. Шов должен быть ровным и равномерным, высотой до 2, 0 мм. При толщине стенки детали в 10, 0 мм.

При наличии небольшого опыта в выполнении подобных ремонтных работ не исключена возможность ряда ошибок. Например:

• применение грязной насадки для паяльника, на которой есть остатки расплавленного пластика. Это понизит качество шва;
• некачественно вымытая поверхность детали, что понижает плотность шва;
• при пайке мастером прикладывается большое физическое усилие. При этом не исключена возможность попадания расплавленного полимера во внутреннюю часть фена или паяльника, что понижает проходимость горячего воздуха;
• зачистка шва до его полного остывания. При этом возможно появление трещин на поверхности шва либо его деформация;
• слишком большой нагрев рабочей поверхности.

В случае допускания этих ошибок понижается качество и плотность шва во время пайки.

При необходимости выполнения пайки пластиковых элементов температура воздуха на улице или в помещении не должна быть ниже 10 градусов. Специалисты рекомендуют при пайке применять детали одного производителя. В противном случае они могут отличаться техническими характеристиками, что понизит качество ремонтных работ.

Для ремонта пластиковых деталей транспортного средства можно применять как паяльник, так и фен. Это поможет выполнить пайку быстро и качественно без привлечения помощи специалистов.
