Пайка светодиодов на паяльную пасту термофеном

Одна из проблем светодиодного освещения — перегрев кристалла. Чем мощнее светодиодный эммиттер, тем больше должна быть скорость отвода тепла от него. Для хорошего теплового контакта 3-х ваттных светодиодов с 45 миллиметровым чипом применяются специальные платы/радиаторы, обычно имеющие форму звездочек.

Паяльная паста для диодов

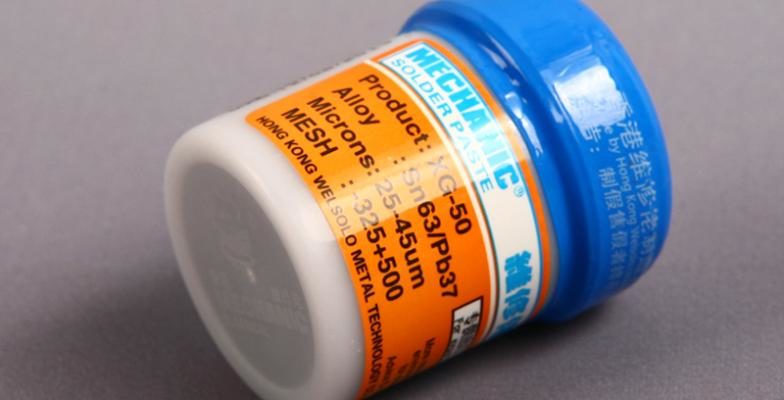

Характеристики паяльной пасты

  • Производитель: HONG KONG WELSOLO METAL TECHNOLOGY CO., LIMITED
  • Состав: Олово 63/свинец 37
  • Размер частиц: 25-45мкм
  • Вес нетто 42г
  • Вес бруттно 50г

Процесс пайки

Берем светодиоды на чипах Epistar и «звездочки» — охлаждающие площадки из фольгированного алюминия

Паяльная паста для диодов

При помощи зубочистки наносим пасту на место пайки и прижимаем туда светодиоды

Паяльная паста для диодов

Греем с обратной стороны термофеном (можно утюгом или газом). Получаем готовые светодиоды на «звездочках» с очень хорошим тепловым контактом

Паяльная паста для диодов

Весь процесс можно посмотреть на видео

https://youtube.com/watch?v=l6xhai1aYiM%3Ffeature%3Doembed

Проверяем тепловой контакт при помощи тепловизора

Паяльная паста для диодов

Паяльная паста для диодов

Паяльная паста для диодов

Паяльная паста для диодов

Распределение тепла при описываемом методе пайке гораздо более равномерное, нагревание более медленное, а остывание, наоборот, быстрее, чем при  других методах пайки. Подробнее о результатах моих исследований можно узнать в этой статье

Вывод

При пайке паяльной пастой и феном достигается очень хороший результат с точки зрения отвода тепла от кристалла. И чем мощнее светодиод, тем выше эффективность данной технологии

Баночки на 42г хватит для пайки примерно 50-100 светодиодов.

Паяльная паста для диодов

Вы можете оставить отзыв или трекбек со своего сайта.

Главная / Светодиоды LED для самостоятельной пайки

нет сообщений на этот товар

Каталог

LED вольтметры, амперметры и другие измерители

Адаптеры питания (блоки и преобразователи)

Драйвера питания светодиодов Power LED Driver

Оптика (линзы, коллиматоры) светодиодов

Печатные платы (подложки) для LED на алюминии и меди

Светодиодные LED лампы DIY

Светодиоды CREE LED

Светодиоды IR LED инфракрасные и УФ ультрафиолетовые

Светомодули LED module

Новости

05.12.2022
Новые мощные СREE COB LED серии СMT, CMU, CMA

29.08.2022
Перерыв в работе магазина до 15 сентября.

08.01.2022
Доступны для покупки NEW XHP50.3 HI XHP70.3 и потенциометры 250,,,270к

14.10.2021
Доступны для покупки NEW XHP50.3 третья версия

28.01.2021
Доступны для покупки MT-G2 и Рефлекторы

Подписка на новости

Сейчас на сайте

На данный моментв магазине находится:

Авторизация

В корзине нет товаров

Просмотренные

Нет просмотренных товаров

Валюта

Выберите тип валюты:

Контакты

Пн. — Вс.. 24/7
Заказы по телефону не принимаются!

Папка сравнения

В папке нет товаров

Паяльная паста для диодов

Паяльная паста для диодов

Паяльная паста для диодов

Паяльная паста для мини-светодиодов от компании Jufeng — это наше новое решение для пайки мини-светодиодов, разработанное для обеспечения более надежной пайки инструментов и оборудования.

Паяльная паста изготовлена с применением уникальной технологии рецептуры флюса со сверхмелким порошком припоя. Она имеет широкий технологический диапазон, высокое качества и хорошо работает в различных приложениях.

  • Мониторы
  • Ноутбуки
  • Автомобильные дисплеи
  • Наружная рекламная, витринв
  • Телевизоры (высокая яркость, высокая частота обновления, локальное затемнение)
  • Очки виртуальной реальности (высокая частота разделения и высокая частота обновления)
  • Высокая сферичность порошка олова и концентрированный размер частиц
  • Хорошая прочность на сдвиг для пайки и высокая надёжность
  • Низкие пустоты
  • Отличные характеристики пустот после оплавления
  • Низкий и чистый остаток флюса паяльной пасты. Остаток и металл подложки не меняют цвет и не влияют на качество свечения светодиода после помещения в камеру с постоянной температурой 40°C на 240 часов.
  • Высокая тепло- и электропроводность. Теплопроводность сплава SAC305 составляет около 54 Вт/м·К.
  • Хорошая тиксотропность, хорошая дисперсия и оптимальная вязкость, необходимые для отверждения и печати
  • Следуйте рекомендуемой настройке параметров профиля оплавления, это улучшит пайку и уменьшит проблемы с наклоном и смещением матрицы.
  • Стоимость отверждения паяльной пасты намного ниже, чем у серебряного клея и сплава Au80Sn20, а процесс отверждения экономит энергию.
  • Размер частиц составляет 5-15 мкм для порошка № 6, 2-12 мкм для порошка № 7

Упаковка и хранение

  • Упаковка шприцев: 30 мл/50 г каждый; упаковка может быть выполнена в соответствии с требованиями заказчика.
  • Печать этикеток: название завода, название продукта, номер модели, номер партии, срок годности, вес.
  • Срок годности: 6 месяцев
  • Требования к хранению: в закрытом состоянии при температуре 2-10°C и относительной влажности 35-70%.
  • Перед использованием прогрейте твердокристаллическую припойную пасту на протяжении не менее двух часов при комнатной температуре около 25°C.
  • При использовании избегайте попадания капель воды в паяльную пасту, так как смешивание с водяным паром повлияет на её характеристики.
  • За счёт испарения растворителя поверхность влажной паяльной пасты легко высыхает. Поэтому после открытия крышки рекомендуется максимально сократить время пребывания пасты на воздухе. Если паяльную пасту в шприце нельзя использовать полностью сразу, охладите оставшуюся в шприце паяльную пасту и используйте её по мере необходимости.
  • Оборудованием для сушки может быть печатная машина или машина для сушки.

Оловянная паяльная паста. Шприц с дозатором.

Масса: 20 гр.

Температура плавления жидкого флюса 183 ℃

Для пайки радиодеталей, ремонта печатных плат.

Что такое оловянная паяльная паста?Оловянная паяльная паста — это новый тип паяльного материала, который изготавливается из порошкового припоя, флюса, и других примесей. При нормальной температуре паяльная оловянная паста имеет определенную вязкость, и электронный компонент может быть первоначально приклеен к основанию. При температуре пайки происходит испарение растворителя и некоторых добавок, а элементы спаиваются вместе.

  • Модель: WNB 183 ℃ Оловянная паста для пайки
  • Точка плавления: 183 ℃
  • Содержание олова (Sn)  63.0%
  • Содержание свинца (Pb) 37.0%
  • Стойкий, легко сохнет, время липкости более 48 часов
  • Хранится при комнатной температуре
  • Пайка радиодеталей, PCB платы, ремонт печатных плат
  • Вес нетто: около 20,0 г/шт
  • Вес брутто: около 35,0 г/компл

Инструкция:Перед открытием температура паяльной пасты должна быть поднята до температуры окружающей среды (25 ℃). Запрещено использовать другие нагреватели для мгновенного повышения температуры.После открытия паяльной пасты рекомендуется использовать ее в течение 24 часов при комнатной температуре.В течение длительного времени паяльная паста затвердеет из-за поглощения влаги.Температура в помещении должна контролироваться. Лучшая рабочая среда: температура 22-28 ℃, а влажность 30-60%.Для обезжиривания рабочих поверхностей рекомендуется использовать промышленный спирт или промышленный очиститель.

Метод хранения:Паяльная паста должна храниться при комнатной температуре в закрытом виде.Паяльная паста должна использоваться в течение 6 месяцев.Паяльная паста не должна быть размещена на солнце.

Меры предосторожности:Используйте пасту в хорошо проветриваемом помещении.Паяльная паста содержит органический растворитель.Избегайте контакта с кожей. Если паяльная паста попадет на вашу кожу, тщательно протрите ее спиртом и промойте водой.Избегайте вдыхания паров, образовавшихся при пайке.Избегайте контакта с глазами.Держите подальше от детей.
