Пайка BGA чипов

Общий принцип пайки следующий, благодаря создаваемому поверхностному натяжению при расплавлении припоя, происходит фиксация микросхемы относительно контактной площадки на системной плате. Температура пайки BGA микросхем на платах iPhone 290 – 340 градусов Цельсия.

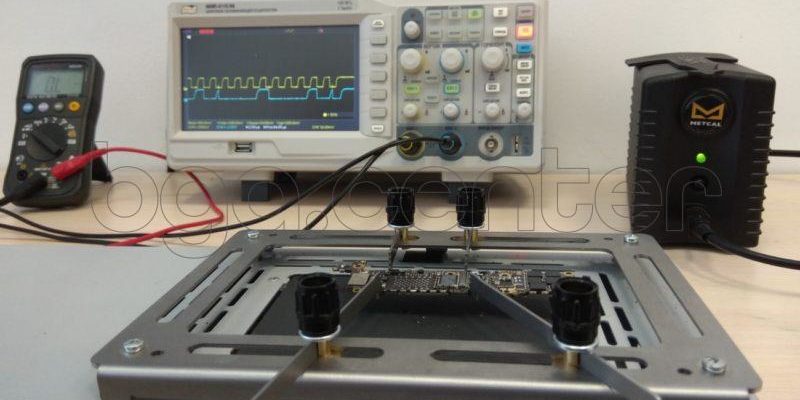

Нижний подогрев для пайки BGA

Для уменьшения времени воздействия на плату высоких температур используется нижний подогрев. Рекомендуем моноблочный подогреватель печатных плат СТМ 10-6. Стабильное поддержание заданной температуры на всей площади нагревательного элемента способствует равномерному прогреву всей материнской платы (зависит от модели подогревателя). И еще одно из преимуществ перед другими термостолами, это удобная универсальная система креплений.

Припой шарики для iphone

Термостол СТМ 10-6

Флюс для пайки BGA

Как паять платы? Как расшифровывается BGA? На эти два часто задаваемых вопроса, во время прохождения курсов пайки, отвечают мастера Bgacenter. От английского – ball grid arrey, то есть массив шариков, своим видом похожий на сетку. Шарики из припоя наносятся на микросхему через трафарет, затем потоком горячего воздуха, расплавляется сам припой и формируются контакты правильной формы.

Процесс пайки BGA состоит из определенной последовательности действий, соблюдая которую получаем качественное соединение. Существует большое количество нюансов, ради которых и приезжают на обучение.

Начиная с того под каким углом и на каком расстоянии от платы держать сопло фена, температурные режимы демонтажа и монтажа микросхем, с какой стороны заводить лопатку. А при проведении диагностики, и наличии межслойного короткого замыкания ничего не нагревается.

Как в этом случае найти неисправный элемент или цепь? И много других тонкостей которые может знать действующий мастер сервисного центра. И тот кто может подтвердить свой уровень выполненными ремонтами.

Читайте также:  Выбор паяльной станции: советы

Припой шарики для iphone

Ремонт iPhone в Bgacenter

90 % успешности ремонта зависит от правильно выполненного демонтажа микросхем. Именно на этом этапе важно не оторвать пятаки и не повредить микросхему высокой температурой. А начинают выпаивание чипа, с удаления компаунда. Компаунд – полимерная смола (клей), обычно черного или коричневого цвета, применяемая при изготовлении системных плат телефонов. Назначение компаунда:

Наиболее ответственные микросхемы, такие как: CPU, BB_RF, EPROM, NAND Flash, Wi-Fi в заводских условиях после установки, заливаются компаундом. И перед тем как выполнять демонтаж, необходимо очистить периметр от смолы.

Припой шарики для iphone

Выпаивание микросхем/Soldering chips

Выбор оборудования для пайки плат BGA

В интернете представлено огромное количество производителей флюсов. В Bgacenter применяется профессиональный безотмывочный флюс Martin. Следует обращать внимание на дату изготовления и срок годности флюса. Преимущества флюс-геля:

Припой шарики для iphone

Термовоздушная паяльная станция

Назначение станции Quick 861DE ESD Lead – пайка (демонтаж и монтаж) BGA микросхем и SMD компонентов. Преимущества этой станции:

Чтобы можно улучшить в конструкции станции, это регулировка температуры не кнопками, а вращающимися регуляторами, как на Quick 857D (W)+.

Припой шарики для iphone

Паяльник для пайки

PS-900 METCAL – индукционная паяльная система. Мощности паяльника 60 Вт вполне достаточно для работы с многослойными платами современной электроники. Опыт работы инженеров по ремонту телефонов именно с этим паяльником – 4 года. Какие отличительные особенности у PS-900:

Припой шарики для iphone

Для начинающего мастера по ремонту телефонов хорошим вариантом будет микроскоп СМ0745. Бинокулярный микроскоп с фокусным расстоянием 145 мм (при установке рассеивающей линзы). Назначение системы линз, увеличение фокусного расстояния при сохранении рабочей зоны.

Припой шарики для iphone

Микроскоп для пайки плат

Для пайки плат iPhone в основном применяются шарики припоя диаметром 0,2 мм. Обычно поставляются в стеклянной таре, по 10000 шаров в каждой банке.

Состав шариков из припоя:

Припой шарики для iphone

После выполнения паяльных работ необходимо убедиться, что пайка BGA выполнена качественно. Контроль осуществляется несколькими способами. Подробно о методиках проверки читайте в следующем материале. Например, при диагностировании цепи заряда iPad Air, подключением платы к ЛБП, при исправном TRISTAR потребление тока должно быть не более 0,07 Ампер.
