Центральный канал Bowers & Wilkins: новая жизнь в портативных колонках

Давно мне не давал покоя лежащий в каморке невостребованный центральный канал от кинотеатра Bowers & Wilkins.

А лежала она там потому, что как-то мне пришла идея что центральные каналы — идеальные доноры для переделки их в портативные колонки.

Ниже будет туториал со ссылками на комплектующие.

Конечный результат

Вес — 9,7кг, поэтому это псевдо-портативное устройство.

Внутри поделки

  • Монтажная плата для упрощения сборки
  • Bluetooth модуль VHM-314
  • Силовое реле, управляемое 5в слаботочной линией на усилитель
  • Кроссоверы AIYIMA с подрезом на 48Hz
  • Усилитель Tripath Т-класса на TA2024
  • Держатель для 6 элементов 18650 Liitokalla и BMS на 20A
  • USB понижайка на 5 вольт
  • Стрелочный ретро-индикатор
  • Включалка и регулятор громкости под Telecaster (Fender)
  • Гнездо для автоматического зарядника Li-Ion батарей

Конечный результат

  • Фасад
  • Анфас
  • Профиль

Планы

Планируется нарисовать и распечатать массивную ручку для переноса под вставку алюминиевой профилированной трубки.

Выводы

Вечер прошел хорошо, проект интересный и запах канифоли не забыт!

Ремонт портативных колонок

В практике ремонта электронной техники часто возникают ситуации, когда ремонт прибора нецелесообразен из-за низкой стоимости или отсутствия необходимой детали.

Даже на крупных рынках электроники иногда трудно найти нужный компонент. Например, при ремонте портативной акустической системы не удалось приобрести микросхему PAM8403 для замены.

И, несмотря на низкую стоимость самой системы, ремонт был оправдан для личного использования.

Электронная начинка дешевых портативных акустических колонок проста, и с ней разберется даже новичок в электронике. В данном случае, рассмотрим ремонт портативной акустической системы SP-2.

Диагностика

При проверке было обнаружено, что усилитель выдает сильные искажения сигнала, даже при минимальной громкости. Динамики оказались в порядке, механических повреждений не обнаружено.

Замена микросхемы усилителя в портативных колонках

Причиной неисправности оказалась микросхема усилителя – PAM8403.

PAM8403

PAM8403 – интегральная микросхема усилителя класса D, специально предназначенная для мобильных устройств, таких как, портативные DVD-плееры, переносные акустические системы, ноутбуки, LCD-мониторы.

Несмотря на свои крошечные размеры (16-ти выводный SMD-корпус SOP-16) микросхема PAM8403 обладает весьма впечатляющими характеристиками. В её составе два усилителя, каждый из которых может выдавать по 3 ватта максимальной звуковой мощности. Диапазон питающего напряжения от 2,5 до 5,5 вольт. Микросхема очень экономична, благодаря тому, что работает в классе D (импульсном).

Замена микросхемы

Как уже говорилось, в те времена приобрести микросхему PAM8403 мне не удалось. Поэтому было принято решение найти наиболее простую и доступную замену данной микросхеме.

Полистав справочник по современным интегральным микросхемам и порывшись в своих электронных запасниках, обнаружил малогабаритную микросхему усилителя TDA2822. Довольно ходовая на то время микросхема, которую ставили почти в каждый дешёвый радиоприёмник, портативный (детский) магнитофон или китайский кассетный плеер.

TDA2822

В составе микросхемы TDA2822 два усилителя с максимальной выходной звуковой мощностью около 1 ватта. Напряжение питания от 1,8 до 12 вольт. Есть возможность включения TDA2822 в мостовом режиме (на один динамик – монофонический режим).

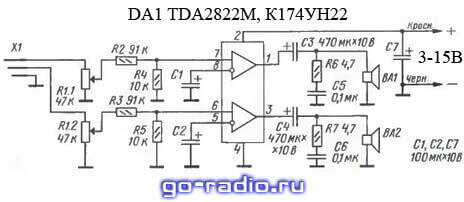

Микросхема не требует большого количества внешних элементов. Принципиальная схема показана на следующем изображении.

TDA2822

Ремонт и замена

При замене микросхемы PAM8403 на TDA2822 необходимо изготовить печатную плату, либо собрать усилитель методом навесного монтажа. Многие узлы электронной начинки портативных колонок можно использовать для сборки нового усилителя.

На данный момент отремонтировать портативные колонки не составляет особого труда, так как в широкой продаже имеются всевозможные готовые модули на PAM8403 или аналогах.

Готовые модули на PAM8403

Такие электронные модули можно приобрести через интернет, например, на АлиЭкспресс. Модули очень миниатюрные и их можно встроить взамен сгоревшей микросхемы. Необходимо лишь припаять сигнальные провода правого (R) и левого (L) канала, подать напряжение питания, соединить выходы (R OUT и L OUT) с динамиками.

Миниатюрные Bluetooth-ресиверы

Есть миниатюрные Bluetooth-ресиверы с выходом на наушники или маломощным усилителем, выполненным на уже известной нам PAM8403. Есть и более дорогие модули на Bluetooth-чипе CSR8635. По качеству звука модули на базе чипа CSR8635 лучше, чем аналоги на OVC3860. Звук имеет приятный бас и не режет слух явным обилием высоких частот. Стоит отметить, что качество звука зависит от качества связи. Так, при параллельной передаче файлов через Bluetooth и проигрывании музыки со смартфона, беспроводной канал заметно режется. Это приводит к тому, что кодек сжимает аудиопоток и это сразу заметно на слух.

Ремонт портативных колонок

CSR8645 vs CSR8635

Переплачивать за модуль на чипе CSR8645, который в отличие от CSR8635 поддерживает кодек AptX не стоит, так как большинством устройств AptX просто не поддерживается. Поэтому, нет смысла покупать более дорогой модуль на CSR8645, возможности которого скорее всего не будут реализованы на практике.

Дешёвые портативные колонки

Единственная досадная неприятность при ремонте дешёвых портативных колонок, которая осталась – это высокая стоимость малогабаритных динамиков. Если у вас неисправны малогабаритные динамики, то нет смысла менять их, так как пара динамиков на замену обойдётся почти в такую же сумму, как и новая портативная колонка.

Подделки реплики

Стоит рассказать о том, что сейчас в ходу всевозможные подделки-реплики известных (и весьма дорогостоящих) портативных колонок наподобие JBL Charge 3.

Ремонт портативных колонок

Естественно, они ломаются. Иногда их просто заливают водой, так как считают, что это оригинальный продукт, который реально допускает погружение в воду.

Ремонт портативных колонок

Bluetooth-колонки

Как оказалось, такие Bluetooth-колонки изготовлены на базе дешёвых плат. В той, что попалась мне, основной микросхемой была AC1720AP11057-5A8, которая отвечает за Bluetooth, управление, работу совместно с USB-входом и карт-ридером MMC.

Ремонт портативных колонок

Кроме неё на печатной плате имеется пара микросхем-усилителей MIX2052 и контроллер заряда/разряда Li-ion аккумулятора.

Всё на том же АлиЭкспресс можно найти дешёвые беспроводные звуковые модули на основе микросхем AC17xxAP, например AC1721AP10242-5A8. Многие из них подойдут для замены неисправной платы.
