Считается, что около половины поломок электронных плат связаны с неисправностью конденсатора, без замены которого невозможно дальнейшее функционирование схемы.

Сами эти детали могут различаться как по характеристикам, так и по габаритам; однако всех их объединяет одно – наличие основного контролируемого параметра (ёмкости).

Для того чтобы проверить установленный в схеме конденсатор (включая так называемые электролиты) необходимо измерить именно его ёмкость. Неисправную деталь придется выпаять из схемы и затем припаять новую. Некоторые виды конденсаторов паять не надо, поскольку они крепятся сваркой или зажимами.

Проверка ёмкости

Проверить электролитические конденсаторы (так же как неэлектролитические) на предмет сохранения ими своего номинала (ёмкости) можно несколькими способами.

Но вначале необходимо ознакомиться с измерительными приборами, которые позволяют правильно оценить величину ёмкости конкретного элемента, прежде чем что-то паять.

Для измерения конденсаторов с номинальными емкостями до 20-ти микрофарад может хватить обычного мультиметра, имеющего соответствующую функцию. В качестве такого измерителя может использоваться недорогой прибор типа DT9802A.

Для оценки состояния элементов с большими номиналами потребуется специальный прибор типа измеритель RLC. Посредством такого устройства можно проверять не только конденсаторы, но и такие распространённые элементы, как резистор и катушка индуктивности.

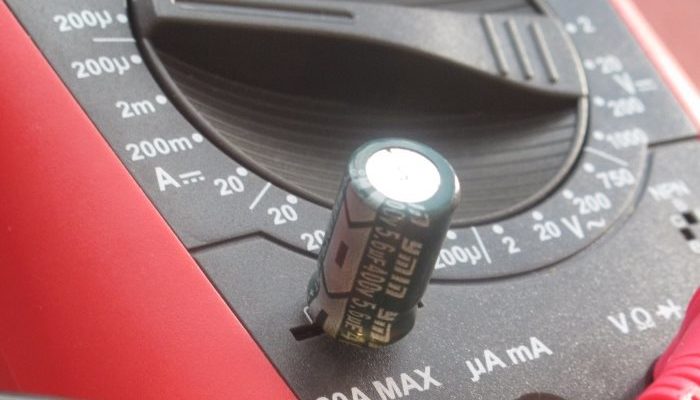

Проверка конденсатора цифровым мультиметром

Часто неисправный конденсатор вздувается, и заметен без применения всяких приборов.

Простой, но не достаточно эффективный метод выявления неисправности – проверка с помощью обычного омметра, по показанию которого можно судить о целостности прокладки из диэлектрика.

Данный способ применяется обычно при отсутствии в приборе функции измерения ёмкости. Для этих целей может использоваться простейший стрелочный прибор, переведённый в режим измерения сопротивления.

При прикосновении концами щупа к ножкам исправного элемента стрелка должна немного отклониться, а затем возвратиться в сходное состояние.

Если же показания на приборе изменились, а стрелка после отклонения остановилась на каком-то конечном значении сопротивления – это значит, что конденсатор пробит и подлежит замене.

Проверка в плате

Один из самых распространённых способов проверки конденсатора без его выпаивания из схемы – включение параллельно ещё одного, заранее исправного конденсатора с известным номиналом.

Проверка и пайка конденсаторов

Указанный метод позволяет судить об исправности элемента по индикатору прибора, показывающего суммарную ёмкость двух параллельно включённых кондёров. При параллельном включении конденсаторов их ёмкости складываются.

При этом подходе удаётся обойтись без пайки конденсатора с целью извлечения его из схемы, в которой он шунтируется параллельно включёнными элементами (резисторами).

Однако возможности применения этого метода ограничиваются допустимыми напряжениями, действующими в данной электронной схеме и в плате тестируемого устройства.

Способ эффективен лишь при небольших величинах потенциалов, сравнимых со значениями предельных напряжений, на которые рассчитан электролитический конденсатор.

Меры предосторожности при измерении

Тем, кто решил самостоятельно проверить исправность встроенных в схему конденсаторов и затем их паять, рекомендуем придерживаться следующих правил:

• Обязательно проследите за тем, чтобы со схемы было полностью снято напряжение.
• При измерении встроенных в схему подозрительных конденсаторов следует внимательно следить за тем, чтобы случайно не повредить включённые параллельно ему элементы.
• Паять дополнительно монтируемые в схему элементы нужно с предельной осторожностью, чтобы не повредить остальную её часть.

Лишь при соблюдении всех этих условий удаётся сохранить контролируемое устройство в рабочем виде.

Как перепаивать конденсатор на материнке

Прежде чем припаять новый конденсатор, надо выпаять старый. Выпаивать повреждённый или неисправный элемент из материнской платы следует максимально быстро, чтобы не перегреть контактные площадки, которые в противном случае могут просто отвалиться.

Чтобы освободить ножки выпаиваемого элемента от припоя, следует хорошо прогреть посадочное место. Только при условии его достаточного прогрева при выпаивании конденсатора удаётся не повредить дорожки платы.

Придерживая с одной стороны небольшой по размеру конденсатор нужно постараться не обжечься, поскольку его контакт раскаляется от нагревания паяльником.

Последовательность действий:

1. Вначале обесточивают компьютер, отключают не только сетевой кабель, но и другие питающие провода.
2. Снимают крышку и отвинчивают материнскую плату.
3. Осматривают плату и находят поврежденный элемент, изучают его параметры (на маркировке), покупают замену.

Замена конденсаторов на материнской плате

1. Замечают, какая полярность подключения конденсатора была (можно сделать фото).

2. С помощью паяльной станции или пальника выпаивают поврежденный конденсатор.

3. Устанавливают и припаивают новый.

После удаления конденсатора остаётся свободное место, которое сначала следует аккуратно очистить от остатков пайки, воспользовавшись отсосом.

Некоторые радиолюбители используют для этого остро отточенную спичку (зубочистку), посредством которой посадочное отверстие прокалывается с одновременным прогревом остриём жала паяльника.

Ещё один способ освобождения отверстий от остатков пайки предполагает его высверливание подходящим по размеру сверлом.

По завершении подготовки места под новый элемент его ножки следует сначала сформовать соответствующим образом, так чтобы они легко входили в посадочные гнёзда. Всё, что остаётся сделать после этого – впаять его взамен сгоревшего.

Процесс пайки

Прежде чем паять, надо вставить ножки с посадочные гнезда, соблюдая полярность. Минусовая ножка детали обычно короче плюсовой, она устанавливается на минус площадки (обычно закрашено белым) Паять надо с обратной стороны, для этого плату переворачивают, и ножки загибают.

Припаять конденсатор будет значительно проще, если предварительно смочить контактные пятачки каплей флюса.

Паяльник разогревают, подносят к контактной площадке, и к ней же подносят проволочку припоя. Жалом дотрагиваются до припоя, чтобы капелька соскользнула на место пайки. Так последовательно надо паять все контакты, после чего откусить кусачками лишние торчащие ножки.

Возможно, с первого раза красиво паять не получится, и надо будет потренироваться. Обучаться методам пайки лучше заранее на ненужных деталях. После замены неисправного элемента следует попытаться включить материнскую плату и проверить её работоспособность.

Как паять резисторы

Для того чтобы запаять резистор в схему той же материнской платы или любого другого электронного изделия действуют точно так же, как в случае с конденсатором. Паять резисторы надо крайне осторожно, поскольку любое неаккуратное движение паяльником может повредить расположенные поблизости детали.

С особым вниманием следует менять переменные резисторы, у которых имеется три ножки. Для того чтобы выпаять его из платы, удобнее всего воспользоваться уже упоминавшимся ранее отсосом, посредством которого припой легко извлекается из крепёжных отверстий.

После его удаления резистор беспрепятственно достаётся из освобождённых гнёзд.

Следует паять миниатюрные элементы схем, стараясь подбирать соответствующий температурный режим нагрева паяльника, обычно это 270-300 ℃. В противном случае можно повредить как устанавливаемый элемент, так и контактную площадку, предназначенную для его монтажа.

Набор для сборки генератора импульсов

Набор для сборки генератора импульсов (ЦВС) на микросхеме ICL8038. Цифровой вычислительный синтезатор — прибор, который позволяет генерировать сигналы различной формы и частоты.

Набор рассчитан для начинающих радиолюбителей и позволяет отработать пайку выводных элементов разного типа: от простых резисторов до микросхемы в DIP корпусе.

Выводные элементы

Радиодеталь называют выводной если она крепится к печатной плате путём установки её контактов в отверстия и дальнейшего их припаивания (или с помощью накрутки). А процесс сборки плат с такими деталями называют сквозным монтажом, или на английском: THT — Through-hole Technology.

На заре электроники все радиодетали были выводными. Сейчас же такой способ монтажа применяется в основном для силовых элементов, которые работают с большими значениями напряжения и силы тока. В наше время вся электроника собирается поверхностным монтажом с помощью SMD элементов — это компактнее и дешевле в масштабах промышленного производства.

Но выводной монтаж всё ещё широко распространён среди DIY-энтузиастов. Ведь чтобы создать прототип устройства на макетной плате потребуется соединить различные модули, радиодетали и контроллеры, которые часто снабжены или штырьками или отверстиями под них.

А ещё сквозной монтаж отлично подходит для получения навыков пайки. И перед тем, как переходить к более сложным платам с SMD радиодеталями, следует обязательно научиться паять выводные платы! В этой инструкции мы покажем как собрать простой мегафон, схема которого состоит исключительно из выводных деталей.

Состав набора

Все компоненты набора подобраны для сквозного монтажа компонентов в отверстия на плате.

Сборка платы

Монтируем резисторы 10кОм.

Затем резисторы 1кОм.

Резисторы 4,7 кОм.

Наконец, один резистор на 30 кОм и переходим к установке керамических конденсаторов.

На одной из сторон конденсатора есть трехзначное число по которому мы будем ориентироваться куда и какой конденсатор необходимо установить.

Начинаем с конденсаторов 104: C1, C2, C5, C7, C8 и C9.

Затем припаиваем один конденсатор 105 на C6, а конденсатор 222 на C4.

Наконец, конденсатор 101 ставим на место C3.

Монтируем стабилизатор напряжения U2 и подстроечные резисторы на 10кОм — R2,R3.

Припаиваем гнездо питания JK1.

Устанавливаем электролитический конденсатор на 100мкФ на место C10.

Теперь винтовые клеммы.

Два электролитических конденсатора на 10мкФ — C11,C12.

Затем ставим гнезда для микросхем. Будьте внимательны — с одной из сторон гнезда есть небольшой круглый вырез. Точно такой же вырез отмечен на рисунке гнезда на плате. Соответственно, гнездо необходимо устанавливать так чтобы вырез на гнезде и на плате совпадали.

Далее, будет необходимо установить потенциометры. На нижней стороне потенциометра, указан его закодированный номинал. Сейчас нам нужно 3 шт потенциометров с кодом 502. Потенциометр с кодом 503 пока отложите в сторону чтобы не ошибиться.

Припаиваем потенциометры 502 и штыревые разъёмы JP1 и JP2.

Осталось припаять отложенный ранее потенциометр 503 на место R5.

Готово! Сборка платы завершена.

Сборка корпуса

Набор деталей корпуса и собранная печатная плата. Если вы устанавливали на потенциометры ручки, необходимо будет их снять на время.

Перед сборкой снимаем защитную пленку с деталей корпуса.

Вставляем маленькие винтики в панель и закручиваем гайки.

Ставим плату на панель корпуса таким образом чтобы она как бы стояла на винтах

Ставим боковые панели корпуса. Панели соединяются по принципу шип-паз. «Шипы» на боковых панелях должны попадать в пазы на нижней панели.

Сопоставляем шипы боковых панелей с пазами на верхней панели и корпус закрывается.

С помощью винтов стягиваем между собой верхнюю и нижнюю панель. Будьте аккуратны, если закрутить винты слишком сильно, оргстекло может лопнуть!

На этом сборка корпуса завершена.

Назначение перемычек

• Перемычка JP1: выбор формы волны — синусоида (SIN) или треугольная волна (TAI)

• Перемычка JP2: выбор диапазона частот (5Гц..50Гц \ 50Гц..500Гц \ 500Гц..20кГц \ 20кГц..400кГц)

Винтовой терминал

• GND — контакт земли для щупа осциллографа

• SQU — контакт для передачи осциллографу сигналов квадратной формы

• SIN\TAI — контакт для передачи осциллографу сигналов синусоидальной или квадратной формы (выбирается джампером JP1)

Ручки потенциометров

• DUTY — Подстройка периода волны квадратной формы. Волну треугольной формы можно сделать пилообразной.

• FREQ — Настройка частоты. Настраивается в диапазоне установленном джампером JP2.

• OFFSET — Смещение сигнала.

• AMP — Изменение амплитуды волны сигнала.

Калибровка генератора (первый запуск)

Подключите плату к источнику питания с напряжением 12 вольт. Подключите сигнальный контакт осциллографа к контакту SQU на винтовой клемме. Сигнал земли, соответственно, к контакту GND.

На осциллографе установите период (DUTY) равным 50%.

Установите джампер JP1 в положение SIN, на винтовых клеммах переподключите сигнальный контакт осциллографа с контакта SQU на контакт SIN\TAI. Теперь, подстройте потенциометры R2,R3 таким образом чтобы получилась как можно более чистая синусоидальная волна.

Как сделать волну пилообразной формы?

Установите джампер JP1 в положение TAI, осциллограф подключите к контакту SIN\TAI. Подстраивайте с помощью ручки DUTY период треугольной волны до тех пор, пока не получится пилообразная волна.

Описание Элемент отчета / Подозрительная деятельность SMT SMD Практика сварки компонентов Пайка DIY Kit Резистор Диод Транзистор Начать изучение электроники ▲ Применение продукта Наши продукты используются в широком спектре приложений, таких как промышленная электроника, коммуникационное оборудование,…

Теперь говорите

Подробная информация о продукции

Описание

Сообщить об объекте/Подозрительная активность

SMT SMD компонент, плата для практики сварки, пайка, набор «сделай сам», резистор, диод, транзистор, начало обучения электронике

**▲ Применение продукта

Наша продукция используется в широком спектре применений, таких как промышленная электроника, коммуникационное оборудование, бытовая техника, медицинское оборудование, военная промышленность, аэрокосмическая промышленность и т. д.

**▲ Производственный рынок

У нас много клиентов из США, Бразилии, Израиля, Индонезии, Германии, Индии, Пакистана, Комлона и т. д. Большинство наших клиентов сотрудничают с нами более 8 лет, очень доверяют нашей компании и имеют очень хорошие отзывы о наших услугах и продуктах. Наш общий годовой доход составляет от 10 до 50 миллионов долларов США.

**▲ Наша фабрика

Мы работаем с электронными компонентами различных марок.

**▲ Наш продукт

Наша компания является профессионалом в производстве всех видов электронных компонентов, таких как микросхемы, светодиоды, диоды, МОП-транзисторы, стабилитроны, модули IGBT, тиристоры, резисторы, конденсаторы, ЖК-дисплеи, предохранители, кристаллы, предохранители, реле, термисторы и т. д.

**▲ Применение продукта

Наша продукция используется в широком спектре применений, таких как промышленная электроника, коммуникационное оборудование, бытовая техника, медицинское оборудование, военная промышленность, аэрокосмическая промышленность и т. д.

**▲ Производственный рынок

У нас много клиентов из США, Бразилии, Израиля, Индонезии, Германии, Индии, Пакистана, Комлона и т. д. Большинство наших клиентов сотрудничают с нами более 8 лет, очень доверяют нашей компании и имеют очень хорошие отзывы о наших услугах и продуктах. Наш общий годовой доход составляет от 10 до 50 миллионов долларов США.

**▲ Наш сервис

Предпродажное обслуживание: Наша компания будет предоставлять клиентам профессиональные консультационные услуги по продукции, такие как своевременное предоставление характеристик, характеристик и параметров продукции, а также активно сотрудничать с покупателями для выбора удовлетворительной продукции.

Сервисное обслуживание: После того как клиент разместит заказ, наша компания гарантирует, что необходимое Вам оборудование будет предоставлено в строгом соответствии с требуемыми клиентом сроками поставки.

Послепродажное обслуживание: Наша компания обещает предоставить бесплатное послепродажное обслуживание качества в течение 3 месяцев.

Связаться с нами

ГНС Компоненты Лимитед

Добавить: комната 1801, восточное здание D, улица Чжунхан, район Футянь, Шэньчжэнь, Китай.

Контактное лицо: Сьюзан Кай

Whatsapp: +86 13411995813 Сьюзан Кай

WhatsApp: +8613714208456 Чармис Кай

Wechat: +8617722175316 Чармис Кай

горячая этикетка : SMT SMD Практика сварки компонентов Комплект для пайки Резистор Диод Транзистор By Start Learning Electronic, Китай, оптовая торговля, дешево, предложение, низкая цена, в наличии

Запрос

Вам также может понравиться

Конденсаторы широко применяют в технике. Их повреждения вызывают потерю работоспособности бытовых приборов, электроники, других устройств. Внешний осмотр не всегда даёт правильное заключение о неисправности, поэтому проверка конденсатора на повреждение осуществляется электроизмерительными приборами – мультиметром или тестером.

• Как проверить ёмкость конденсатора мультиметром

• Проверка без приборов

• Особенности проверки конденсаторов разных типов

Как проверить ёмкость конденсатора мультиметром

Если знать, как проверить работоспособность конденсатора мультиметром, можно избежать многих неприятностей. Для этого тестируют основные характеристики и параметры, влияющие на работу. На корпусе радиодетали указаны:

1. Номинальная ёмкость. Её величина влияет на количество накапливаемой энергии на обкладках, которая образуется при зарядке от источника постоянного напряжения и расходуется в электрической цепи во время разрядки.

2. Номинальное напряжение. Неправильно выбранное значение приведёт к пробою диэлектрика.

Для определения неисправностей необходимо разбираться в видах конденсаторов, они бывают полярные и неполярные.

Полярными называют электролитические, имеющие отрицательный и положительный вывод. Полярность указывают на корпусе (минус обозначает галочка) или определяют по размеру – вывод с плюсом длиннее. Важно правильно подключать электроизмерительный прибор для проверки электролитических конденсаторов: «+» щуп соединять с плюсовым выводом, «-» щуп – с минусовым. Такое подключение делают и при монтаже электрических схем.

Остальные виды неполярные, поэтому способ подключение к тестеру не важен.

Проверить исправность конденсатора можно определением сопротивления, используя режим омметра. При этом проверяют:

• внутренний обрыв;

• пробой

• короткое замыкание.

Если деталь входит в схему – её выпаивают. Далее выполняют действия:

1. Осматривают внешний вид. Выпученность, подтёки, потемнение, слабое крепление выводов означают неисправность.

2. Конденсатор разряжают металлическим предметом, используют отвёртку, пинцет. Держась за ручку инструмента, прикасаются сразу к двум выводам. При разряде возможно появление искры.

3. Настраивают прибор для проверки состояния конденсатора, используют функцию омметра. Указателем выбирают предел измерения в секторе Ω или прозвонку.

4. Подключают щупы электроизмерительного прибора к радиодетали. Если необходимо проверить электролитический конденсатор, то учитывают полярность.

5. В начальный момент времени источник питания мультиметра заряжает радиодеталь, скорость заряда прямо пропорциональна ёмкости.

6. По показанию дисплея цифрового мультиметра делают заключение о работоспособности:

• если с увеличением заряда показание плавно увеличивается от 0 до цифры 1 (соответствует бесконечности) – неисправности нет;

• если сразу появляется цифра 1 – повреждение (обрыв);

• если сразу появляется цифра 0 – неисправность (короткое замыкание или пробой).

Используя аналоговое устройство, порядок определения повреждений повторяют. По отклонению стрелки судят о годности к работе:

• плавное движение от 0 до максимальной величины – неисправность отсутствует;

• стрелка остаётся на цифре 0 – короткое замыкание, требуется замена;

• стрелка сразу показывает максимальное значение – обрыв.

Чтобы проверить неполярный конденсатор:

• сначала разряжают;

• на измерительном приборе выбирают режим омметра;

• устанавливают предел измерения на мегаомы;

• подключают к конденсатору тестер;

• снимают показание:при величине сопротивления меньше 2 мегаом – имеется неисправность, больше 2 мегаом или 1 – неисправности нет.

Пробой определяют следующим образом:

• подают напряжение, превышающее номинальное;

• измеряют сопротивление: при пробое оно не изменяется.

Для проверки ёмкости конденсатора мультиметр должен иметь эту функцию. Чтобы произвести измерение, используют гнёзда Сх с полярностью «плюс» и «минус». При тестировании полученную величину сравнивают с номиналом. Порядок действий:

1. Снимают заряд.

2. Переключателем устанавливают предел измерения ёмкости в соответствии с номиналом.

3. Используют гнёзда Сх для измерения. Если элемент электролитический — обращают внимание на полярность: «плюсовой» вывод соединяют с «+» гнезда, «минусовой» соединяют с «-» гнезда. Снимают показание.

4. Сравнивают измеренное значение с номинальным. Если большого отклонения нет – неисправность отсутствует. В противном случае требуется замена.

Чтобы проверить годность керамического конденсатора:

1. Его разряжают.

2. Устанавливают предел измерения ёмкости, ближайший к номиналу.

3. Вставляют выводы в гнёзда Cx, не учитывая полярность.

4. Измеряют ёмкость. Сравнивают полученную величину с номинальным значением. Если показание соответствует указанной величине – конденсатор не поврежден. Если сильно отличается или равно 0 – требуется замена.

Допускается отклонение измеренного параметра не более чем на 30% от номинального значения.

Если отсутствуют гнёзда Сх, о наличии ёмкости судят косвенным методом при измерении сопротивления аналоговым прибором. Для этого:

1. Снимают заряд.

2. Настраивают мультиметр на режим омметра.

3. Соединяют щупы с выводами конденсатора, заряжают от батареи омметра. По времени отклонения стрелки до бесконечности, делают заключение о ёмкости. При измерении до 100 мкФ стрелка отклоняется быстро, это говорит о небольшой ёмкости.

При эксплуатации электрические параметры снижаются, поэтому их периодически проверяют.

Рассмотрим, как определяют работоспособность измерением напряжения. Для этого следует:

1. Зарядить радиодеталь от источника постоянного напряжения, которое меньше номинального.

2. Настроить функцию измерения на режим вольтметра. Выбрать предел, равный напряжению источника питания.

3. Соединить щупы мультиметра с выводами конденсатора, учитывая полярность, если требуется. Произвести замер.

4. Сравнить измеренное значение с напряжением источника питания. При отсутствии больших расхождений – неисправность отсутствует. Истинное значение будет в начальный момент времени. Затем уменьшится из-за разряда.

Проверка без приборов

Без измерения параметров о неисправности свидетельствуют дефекты внешнего вида:

• пятна на поверхности корпуса;

• вздутие, деформация верхней насечки на импортных электролитических конденсаторах;

• протечка электролита.

Другие способы контроля неисправности применяют в домашних условиях. Следует:

• подключить к источнику питания, напряжение не должно превышать номинальное;

• взять светодиод (низковольтную лампу с двумя проводами), дотронуться выводами светодиода до ножек конденсатора;

• вспышка светодиода (кратковременное свечение лампы) подтвердят исправность.

Для определении работоспособности конденсатора большой ёмкости:

• подключить к источнику питания, напряжение которого меньше номинального;

• снять заряд металлическим предметом.

Наличие искры при разряде подтвердит годность. При снятия заряда соблюдать осторожность, принимать защитные меры, так как разряд сопровождается мощной искрой и звуком. Для уменьшения искры применяют разряд через резистор.

https://youtube.com/watch?v=YEhaDKOCCEw%3Ffeature%3Doembed

Особенности проверки конденсаторов разных типов

Существует множество типов радиодеталей, которые отличаются материалом диэлектрика, пластин, видом электролита, поэтому они имеют разные способы диагностики рабочего состояния.

Для проверки годности керамического конденсатора задают наибольший предел измерения омметра. Признаком исправности будет измеренное сопротивление не менее 2 МОм. При других значениях деталь меняют.

Для испытания танталового конденсатора выбирают наибольший предел измерения в омах. При сопротивлении равном 0 его меняют. Перед проверкой электролитического конденсатора большой ёмкости и высокого напряжения необходима максимальная разрядка. Остаточное напряжение испортит прибор.

SMD конденсаторы неполярные, поэтому их проверяют как керамические, определяя годность в режиме омметра.

У плёночного конденсатора с коротким замыканием показание будет равно 0. При внутреннем обрыве аналоговый мультиметр покажет бесконечность, цифровой – 1.

Проверка без выпаивания

Исследовать радиодеталь не выпаивая, нельзя, показание будет неверным от влияния других элементов схемы.Вносит погрешность в измерение соседство трансформаторов, индуктивности, предохранителей. Параллельное или последовательное соединение их будет увеличивать или уменьшать итог тестирования. Для правильной оценки состояния конденсатор выпаивают.

https://youtube.com/watch?v=1JIA6WbgXsc%3Fstart%3D17%26feature%3Doembed

Без выпаивания можно приблизительно определить работу участка схемы. Для этого прикасаются щупами к ножкам детали и измеряют сопротивление. Если показание увеличивается, затем уменьшается — деталь исправна.

Необходимо помнить, что контроль конденсаторов возможен только до максимальной величины 200 мкФ. Электроизмерительные приборы не измеряют большие параметры. При значении менее 0,25 мкФ конденсаторы проверяют только на короткое замыкание.
