2 способа — как подключить светодиодную ленту к батарейке. Без пайки и с пайкой.

2-й способ (без пайки)

Чтобы сделать более универсальное устройство, вместо скрученных между собой изолентой батареек, лучше использовать, так называемую кассету или контейнер.Это уже фактически готовый сменный корпус. Иногда даже с проводами.Это уже фактически готовый сменный корпус. Иногда даже с проводами.

Все что вам остается, это припаять тумблер к плюсовому выходу.

В таком устройстве уже не придется каждый раз распаивать-запаивать батарейки, когда они разрядятся.

Просто меняете их, вытаскивая из своих посадочных мест и устанавливаете другие. Причем собрать такую схему можно на несколько уровней напряжения.Если проводков на кассете нет, то прикупите специальные контакты.Просто меняете их, вытаскивая из своих посадочных мест и устанавливаете другие. Причем собрать такую схему можно на несколько уровней напряжения.Если проводков на кассете нет, то прикупите специальные контакты.

Таким образом вам уже не придется иметь дело с пайкой проводов к самим батарейкам. Кстати, для подключения проводов к светодиодной ленте, также не обязательно иметь паяльник.

Воспользуйтесь коннекторами.Их существует разнообразное количество. Причем не только для подключения ленты с лентой, но и для подачи на нее питания.Их существует разнообразное количество. Причем не только для подключения ленты с лентой, но и для подачи на нее питания.

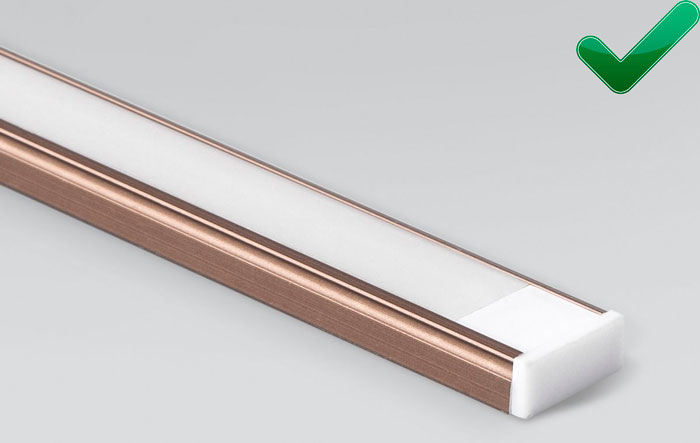

Алюминиевый профиль

Если же у вас протяженная и мощная подсветка, выполненная на основе самых популярных светодиодов SMD 5050, или более мощных экземпляров SMD 2835 и SMD 5630,5730, то здесь никак не обойтись без алюминиевого профиля.Если же у вас протяженная и мощная подсветка, выполненная на основе самых популярных светодиодов SMD 5050, или более мощных экземпляров SMD 2835 и SMD 5630,5730, то здесь никак не обойтись без алюминиевого профиля.

Он может быть трех видов:

Со всеми секретами по правильному выбору, монтажу и характеристикам данного профиля, подробно говорится в статье ниже.Со всеми секретами по правильному выбору, монтажу и характеристикам данного профиля, подробно говорится в статье ниже.

Сама лента в профиль также наклеивается на скотч. Здесь благодаря идеально ровной поверхности, держаться она будет гораздо надежнее, чем на стене или деревянном основании.

Однако будьте особо внимательны в одном немаловажном моменте.

Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.

И если вы их непосредственно нанесете на алюминиевую поверхность, то тем самым закоротите между собой. При первом же пробном включении произойдет КЗ со всеми вытекающими последствиями.

Чтобы избежать этого, в данных местах (и только в них), на поверхность можно нанести слой изоляционного термоклея, либо сделать изоляционную подложку из простой изоленты.

Также на термоклей очень удобно сажать места стыков и соединений, там где используются специальные пластиковые коннекторы.А еще профиль можно снабдить таким устройством как рассеиватель. Яркая лента не будет бить по глазам, а равномерно освещать пространство.А еще профиль можно снабдить таким устройством как рассеиватель. Яркая лента не будет бить по глазам, а равномерно освещать пространство.Там, где эстетика не важна, а подсветка является либо скрытой, либо вообще временной, используйте пластиковые хомуты или нейлоновые стяжки.

Правда непосредственно на стену закрепить их не получится, придется опять же искать подходящий профиль.

Без проводов

Первый способ предусматривает беспроводную стыковку фрагментов LED-нити между собой. Делается по такому алгоритму:

1. Подготовить паяльник. Хорошо, если в нём регулируется температурный режим. Требуемая температура – до 350°С. Если же опция регулирования отсутствует, нужно следить, чтобы паяльник не нагревался больше указанной температуры, иначе ленте можно нанести непоправимый урон.
2. Лучше всего использовать тонкий припой с канифолью. Готовясь приступить к работе, наконечник (жало) паяльника надо очистить от любых остатков старой канифоли, микроэлементов с помощью металлической щётки. После этого протереть область жала влажной губкой.
3. Чтобы светодиодная нить не ёрзала туда-сюда во время манипуляций, её фиксируют на твёрдой ровной поверхности стойким скотчем.
4. Концы обеих кусков ленты стоит хорошо зачистить, предварительно удалив мешающее силиконовое покрытие. Все контакты должны быть тщательно очищены от него, иначе спаять два фрагмента будет трудно или вовсе невозможно. Для зачистки и снятия силиконового покрытия лучше использовать острый канцелярский нож.
5. Контакты на обоих фрагментах тщательно залудить тонким слоем припоя.
6. Куски лучше стыковать внахлёст, слегка накладывая друг на друга.

1. Надёжно спаять все места соединения до полного расплавления припоя, а затем оставить ленту просушиться.
2. Когда соединённые куски подсушились, можно попробовать включить нитку в сеть. Если всё делалось правильно, будет гореть каждый светодиод на двух фрагментах. Отсутствие света, искры, дым – всё это указывает на ошибки в пайке.
3. Если лента работает хорошо, участки стыка надёжно изолируются.

Используем коннекторы

Коннекторы — это пластиковые элементы, представляющие собой зажимы с контактами внутри. Выпускаются специальные разновидности, соответствующие ширине и прочим особенностям все видов ЛЕД лент. Работа с ними дает возможность подключить светодиодную ленту без пайки.

Процедура проста и не занимает много времени. Для того, чтобы произвести соединение, необходимо сначала подготовить контакты. Многие светильники имеют защитный силиконовый слой, который надо аккуратно удалить. Для этого ленту в нужном месте осторожно надрезают острым лезвием, а затем отслаивают защитный слой по направлению от торца к месту надреза. Важно сохранить подложку в целости и не разрушить медные токопроводящие дорожки.

Соединитель представляет собой род защелки с контактами на внутренней поверхности. Порядок действий:

• подготовленный к соединению конец светодиодной
  ленты вставляют в специальное гнездо так, чтобы ее контактные площадки
  оказались совмещены с медными пластинками коннектора;
• пластинки на ленте подсовывают под металлические
  «усики» соединительного элемента;
• верхнюю крышку защелкивают, плотно прижимая
  контакты между собой. Это делается быстро и обеспечивает достаточно надежное
  соединение.

Важно! Несмотря на прочность и плотность элементов, периодически следует открывать соединители и зачищать контакты. Они иногда окисляются, теряя способность проводить ток. От этого лента перестает светиться. Важно также поверх соединения устанавливать защитную термоусадочную трубку — это исключит проникновение в корпус коннектора влаги и пыли.

Существуют две разновидности
коннекторов:

Рассмотрим их внимательнее.

Как подключить – 1-й способ

Для подключения вам понадобятся следующие материалы:

Их суммарное напряжение при последовательном подключении должно быть от 8 до 12В. Есть модели А23, они сразу идут на 12В.

Правда хватит такой емкости на очень короткие, маломощные кусочки ленты до 0,5м. При непрерывной работе не более 30-60 минут.

Самым проблематичным моментом сборки и подключения будет пайка проводов к батарейке.

Порядок пайки следующий:

Берете кусочек наждачной бумаги или маленький напильник и аккуратно зачищаете верхний слой напыления с плюса и минуса на батарейке.

Если это временная и очень маломощная подсветка, то некоторые не парятся с паяльником, а просто обеспечивают контакт на батарейке за счет магнитиков.На некоторых моделях батареек даже есть отверстие, куда можно предварительно вставить проводок.На некоторых моделях батареек даже есть отверстие, куда можно предварительно вставить проводок.Только через него пропускаете всего один провод (плюсовой) и припаиваете его на вход тумблера. Выход пускаете на ленту.Плюс на светодиодной ленте обычно подписывается 12V или просто ” ”. Минус – ”GND”. На RGB подсветке все цвета являются минусовыми контактами.

Как подключить диодную ленту к блоку

Как правильно установить светодиодную ленту и подключить ее к блоку питания? Для этого нужно изначально точно знать параметры блока питания и потребляемую мощность ленты.

1. Параметры ленты

Технические характеристики ленты обычно маркируются на катушке. Если вам потребуется разрезать целую ленту на звенья, то нужно понимать, каким образом следует рассчитывать потребляемую мощность каждого звена.

Можно скрупулезно подсчитывать количество светодиодов в звене и умножать их число на мощность одной штуки. Но лучше поступить так: на маркировке катушки находим данные о плотности диодов на 1 погонный метр ее длины. Их количество скажет нам, какую мощность потребляет 1 метр ленты:

А далее следует просто умножить длину звена в метрах на данные, расположенные в третьем столбце таблицы в соответствии с показателем плотности диодов.

1. Особенности блока

Для надежного подключения светодиодной ленты к сети следует выбирать трансформаторный блок с 30%-ным запасом мощности. Если у вас в наличии 5-метровая лента с плотностью диодов 60 на 1 п.м., то она будет потреблять всего 24 Вт. Поэтому блок для нее нужно подбирать мощностью в 32-33 Вт.

Исходящий плюсовой провод питания ленты следует подключить к разъему L трансформаторного блока. Минусовой провод подсоединяем к клемме N. Желто-зеленую пару заземления подключаем в разъем, обозначенный соответствующим значком.

Обычно после ленты всегда требуется подключить к блоку питания еще и диммер, а в некоторых случаях еще и усилитель яркости светодиодной подсветки. Он подсоединяется к отдельным клеммам трансформаторного блока:

• Плюсовой провод со стороны блока закрепляется на клемме V , а со стороны диммера – на клемме DC .
• Минусовой – V- и DC- соответственно.

Как подключить ленту к блоку питания

LED ленту надо не только разрезать на отдельные части и соединить их с помощью коннекторов (в соответствии с запланированным геометрическим рисунком), но и подключить ее к источнику питания (или контроллеру). Сделать это можно также без применения паяльника.

Первый вариант. Это наиболее простой способ. Покупаем готовый кабель, с одного конца которого установлен коннектор для подсоединения к ленте, с другого либо силовой разъем «мама» (соответствующий по диаметру штекеру «папа» имеющегося в наличии блока питания), либо соответствующий многоштырьковый соединитель (тип зависит от модели контроллера).

Второй вариант. Изготавливаем питающий шнур самостоятельно. Для этого нам понадобятся:

• прямой коннектор для соединения ленты с проводом (лучше всего с прокалывающей фиксацией);
• силовой разъем типа «мама» с винтовыми обжимными контактами;
• электрический провод необходимой длины.

Порядок изготовления достаточно прост:

• укладываем в прорези коннектора концы проводов (находящиеся с одной стороны будущего шнура), закрываем крышку и обжимаем ее плоскогубцами;
• свободные «хвосты» зачищаем от изоляции, вставляем их в отверстия силового разъема и зажимаем их фиксирующими винтами;
• подсоединяем изготовленный шнур к LED ленте, строго соблюдая полярность.

Как соединить диодную ленту без пайки

Если под рукой нет необходимого оборудования или расходных материалов для процедуры спаивания жил, то соединить отдельные участки светодиодной ленты можно с помощью коннекторов.

Коннектор – это специализированное приспособление, состоящее из двух гнезд и соединяющих медные одножильные провода. Каждое гнездо оборудовано приспособлением, позволяющим плотно и надежно прижать концы проводников светодиодных лент, объединяя их жилы в единую электрическую цепь.

Вот алгоритм того, как соединить диодную ленту в единую цепь с помощью коннекторов:

1. Каждая светодиодная лента разделена маркером или перфорацией на равные отрезки по 50 мм. Разрезать ленту можно только по данным местам. Здесь также удобнее всего производить зачистку жил проводников цепи.
2. Каждое гнездо коннектора предназначено для закрепления в нем своего конца led-ленты. Однако перед тем, как соединить диодную ленту с коннектором, следует зачистить каждую жилу. Для этого с помощью монтажного ножа следует с лицевой стороны снять ламинирующий силиконовый слой, а с оборотной стороны – клеящее покрытие, обнажив, таким образом, конец каждого проводника электрической цепи.
3. На гнезде коннектора следует приподнять прижимную пластину, после чего туда нужно вставить подготовленный, то есть, зачищенный от предохраняющих покрытий конец светодиодной ленты, прямо по направляющим канавкам.
4. Далее необходимо продвинуть его максимально вперед до плотной фиксации. Контакторы коннектора при этом прижмутся к жилам ленты и образуют с ними безопасное и надежное соединение. Прижимную пластину гнезда далее следует закрыть.

Точно таким же образом выполняется соединение другого участка ленты. Способ, как соединить диодную ленту без помощи паяльника, иногда называют «холодной пайкой». Это не совсем верно, но коннекторы действительно позволяют полностью обойтись без ответственной процедуры спаивания, а значит, не нужны никакие дополнительные навыки.

У такого соединения светодиодных лент с помощью коннекторов также есть свои преимущества и недостатки.

Из преимуществ

• Соединение лент с помощью коннекторов при условии наличия всех необходимых материалов выполняется меньше, чем за минуту: разрезать, зачистить, соединить.
• Если присутствует неуверенность на тему, как соединить светодиодную ленту с помощью пайки, то однозначно нужно делать выбор в пользу коннекторного соединения электроцепи. Здесь практически невозможно ошибиться, а самые ответственные места – контакты, будут соединены максимально надежно.

Однако есть и недостатки:

• В отличии от соединения пайкой коннекторная цепь не позволяет создать видимость единой ленты. Между двумя соединяемыми отрезками будет определенный промежуток. Коннектор – это пара гнезд, соединенных промежуточными одножильными проводами сечением 0,75 мм2. Поэтому даже если и удастся расположить гнезда концов лент рядом друг с другом, то все равно между сияющими кристаллами лент будет заметен промежуток, длиной, минимум, в 2 коннекторных гнезда.

Перед тем как присоединить дополнительный отрезок диодной ленты к уже сформированному участку, следует проверить, рассчитан ли ваш блок питания на образующуюся нагрузку. Выход за пределы расчетной потребляемой мощности блока питания – характерная ошибка при любом способе наращивания длины светодиодной ленты. Однако именно при коннекторном способе она дает о себе знать чаще всего – блоки перегреваются и выходят из строя.

Перед тем, как соединять диодную ленту, увеличивая ее длину, нужно предварительно просчитывать ее общую потребляемую электрическую мощность и заменять блок питания на более производительный. А также необходимо помнить, что у блока должен быть запас мощности 25%.

Светодиодные ленты потребляют не такую значительную мощность, как телевизор или электрический чайник. Но жилы проводов их электрической цепи имеют существенно меньшее сечение, а значит, соединять их нужно аккуратно и с осторожностью. Если у вас есть нужные навыки, а также требуется, чтобы соединенная лента представляла собой единое целое, то делайте выбор в пользу пайки.

Какие бывают

В зависимости от задачи, применяются разные виды коннекторов:

1. С изгибом. Такие устройства помогают объединить фрагменты нити в любых нужных направлениях, пустить их под разными углами и параллельно.
2. Без изгиба. Годятся только для прямолинейного соединения.
3. Угловые. Как видно из названия, их назначение – стыковка фрагментов под прямым углом.

Клей для светодиодной ленты

Заключается он в применении обыкновенного суперклея. Благодаря ему, ваша лента будет закреплена надежно и не отпадет, даже когда выйдет срок службы светодиодов и они потеряют свою яркость.

Лучше всего использовать клей в виде геля.

Казалось бы, как такого маленького пузырька может хватить на несколько метров? Секрет в технологии монтажа.

Для надежного контакта, вовсе не нужно наносить клей по всей поверхности, достаточно равномерно проставить капли через каждые 5-10см и все. Остальную работу сделает заводской скотч.

Клей при этом наносится на саму поверхность.

Только не вздумайте использовать термоклей, обильно смазывая термопистолетом все подряд.

Почему этого делать нельзя, читайте ниже, где будут рассматриваться ошибки монтажа.Это два самых простых, надежных и недорогих способа монтажа и закрепления led ленты из всех имеющихся. Однако он подходит в первую очередь для моделей небольшой мощности, таких как SMD 3528 или SMD 5050 до 14Вт/м.Почему этого делать нельзя, читайте ниже, где будут рассматриваться ошибки монтажа.Это два самых простых, надежных и недорогих способа монтажа и закрепления led ленты из всех имеющихся. Однако он подходит в первую очередь для моделей небольшой мощности, таких как SMD 3528 или SMD 5050 до 14Вт/м.Их можно закреплять непосредственно на стенку с обоями, потолок или деревянную основу шкафчиков.

С рассеиванием тепла мощность от 6 до 10Вт, спокойно справляется окружающий воздух. А вот от 14Вт, уже идет более существенный нагрев и здесь потребуется алюминиевый профиль, выполняющий роль радиатора охлаждения.

Куда спрятать светодиодную ленту

Лучше всего Led подсветка смотрится:

Закрепление в нише, довольно не простой способ освещения, который требует специального короба из гипсокартона. Вот например схема такого сооружения.

Монтаж в самом коробе может производится как напрямую на саму поверхность (при маломощном освещении), так и на алюминиевый профиль.

Если у вас нет желания конструировать громоздкие короба, то можно обойтись красивым потолочным плинтусом и спрятать ленту туда.

Монтируется такой плинтус на небольшом расстоянии (примерно 100мм) от потолка.

Чтобы светодиодную ленту не было видно, приклеивайте ее изнутри.

Причем за этот плинтус можно спрятать не только ленту, но и провода питания, а также сам блок.

Это очень удобно, так как в случае выхода из строя источника питания, не придется разбирать листы гипсокартона, чтобы его заменить. Просто вытаскиваете штекер и подключаете новый блок.При наличии натяжных потолков, для скрытой подсветки, сначала монтируется вся лента и тянутся провода, а уже затем натягивается полотно.Это очень удобно, так как в случае выхода из строя источника питания, не придется разбирать листы гипсокартона, чтобы его заменить. Просто вытаскиваете штекер и подключаете новый блок.При наличии натяжных потолков, для скрытой подсветки, сначала монтируется вся лента и тянутся провода, а уже затем натягивается полотно.На кухне, правильно подобранная светодиодная лента, может играть роль не только дополнительного освещения, но и выступать в качестве полноценного света рабочей зоны.Если раньше для этого использовались встроенные точечные светильники, то сейчас все больше применяется именно Led лента.Если раньше для этого использовались встроенные точечные светильники, то сейчас все больше применяется именно Led лента.

Она хорошо освещает:

При этом ленту можно крепить не только снизу шкафчиков, но и внутри них!

Таким образом, будут отлично подсвечиваться кухонная утварь, хрусталь, посуда и т.п.

Если же вы приклеите подсветку сверху шкафов, то это уже будет именно декоративное освещение, полноценного света от такого монтажа не ждите.

Недостатки и преимущества

У традиционного блока питания есть несколько не очевидных на первый взгляд недостатков:Ошибка может привести к тому, что он либо сгорит, либо лента будет тускло светить, так и не выйдя на полную яркость. У традиционного блока питания есть несколько не очевидных на первый взгляд недостатков:Ошибка может привести к тому, что он либо сгорит, либо лента будет тускло светить, так и не выйдя на полную яркость. Особенно это относится к подсветке с дополнительными усилителями, контроллерами и т.п.

Плюс не забывайте про провода 220В – от распредкоробки или выключателя, которыми необходимо подключить сам источник питания.

Если это подсветка потолка, то постоянной головной болью становится вопрос – куда же спрятать эту совсем не миниатюрных размеров коробочку. Зачастую приходится мастерить специальную нишу.

Именно исходя из этих недостатков, многие и задумываются о подключении светодиодной подсветки через батарейки. Сразу вырисовываются преимущества такого решения:

Плотность диодов и степень защиты

Следующий параметр, который нужно учесть, перед тем как выбрать светодиодную ленту для кухни – это количество элементов на погонный метр. Чем плотнее расположены электронные компоненты на проводнике – тем интенсивнее и равномернее будет подсветка.

Чаще всего применяются такие комбинации:

• SMD-3528 – 60 или 120 штук/м.пог.
• SMD-5050 – 30 или 60 штук /м.пог.

Ленты с плотностью 30 и 60 чаще всего применяются для светового декора, а для качественного освещения больше подходят модели с плотностью 120.

Кроме плотности светящихся точек на погонный метр ленты важным критерием выбора будет степень защиты. Этот параметр определяет, насколько качественно изолированы все электронные компоненты от воздействий внешней среды.

В зависимости от класса защиты LED-ленты делятся на:

• Открытые (негерметичные, с маркировкой IP33) – с незащищенными токопроводящими дорожками. Применяются такие элементы только в тех местах, в которые практически исключается попадание влаги, например, в потолочной подсветке.
• Односторонние (с маркировкой IP65) – герметичные со стороны электронной «начинки». В односторонних лентах все контактные элементы заливаются силиконовым герметиком или покрываются специальным полимерным кожухом.
• Двусторонние (класс защиты IP67 или IP68) -полностью герметичные ленты. Как правило, выпускаются в специальных кожухах из прозрачного пластика.

Ленты классов IP65, IP67 или IP68 являются предпочтительными для изготовления декоративной и функциональной подсветки кухонных гарнитуров.

Пошаговая инструкция по коммутации

Всё, что требуется для такой операции – острые ножницы. Алгоритм следующий:

1. Отрезать два куска ленты нужной длины. Количество светодиодов на каждом из них должно быть кратно 3.
2. Если есть защитное силиконовое покрытие, канцелярским ножом зачистить его, чтобы путь к контактам был открыт.
3. Открыть крышку коннектора и поместить внутрь него один конец. Контакты должны плотно прилегать к контактной площадке.
4. Крышка защёлкивается, и та же манипуляция совершается с концом второго вывода LED-нити.
5. При подсоединении проводов через коннектор нужно удостовериться в правильной полярности, чтобы не пришлось делать всё сначала.
6. Завершающий этап – подключение к сети и проверка работы собранной воедино ленты.

Для стыковки 3 и более фрагментов светодиодной полосы стоит воспользоваться коннектором RGB-типа. Он, в отличие от стандартных соединителей, имеет не 2 контактные площадки, а 4 – по 2 с каждой стороны. Между двумя концами коннектора пролегает 4-жильная шина проводов разных цветов, её можно сгинать, если надо.

Кроме этого, для соединения кусков одноцветной светодиодной ленты можно применить быстрый коннектор с двумя проводками. Его нужно перевернуть так, чтобы широкая белая полоса оказалась сверху, каждый из концов нити вставить в соответствующий соединитель.

Принцип подключения

Самым главным условием запуска и продолжительной работоспособности светодиодной ленты от батареек, будет мощность и уровень заряда (емкость) источника питания.

При этом использовать можно любые типы и виды батареек, в том числе и аккумуляторные. Причем данный вариант даже более предпочтителен.

Заканчивается заряд, батарейку отсоединяете, подзаряжаете и пользуетесь подсветкой дальше. В большинстве своем, именно аккумуляторные модели и рекомендуется использовать на кухне и в ванной.

То есть там, где помимо светодиодного освещения, есть еще и традиционное.

Отпадает необходимость хранить залежи запасных батареек и своевременно докупать новые.

Применять можно любые типы:

Главное, собрав их необходимое количество, получить требуемые 10-12 вольт.

Распространенные ошибки

1

Первая и самая главная ошибка – это наклеивание мощной ленты без всякого профиля, непосредственно на поверхность потолка, стены, шкафчика, короба и т.п.

Мало того, что от нагрева лента отвалится, так еще и сами светодиоды выйдут из строя довольно быстро.

2

Еще один метод, которым не рекомендуется пользоваться – это строительный степлер.

Некоторые подбирают скобы, которые чуть шире самой ленты и просто пристреливают полоски к деревянным или гипсокартонным поверхностям.

Однако общее число таких пристрелок должно быть не один десяток, а стоит вам промахнуться всего один раз, и дорожка Led подсветки будет гарантировано повреждена.

3

Приклеивание оголенных дорожек с обратной стороны Led ленты напрямую к алюминиевому профилю.

Как уже говорилось выше, итогом будет короткое замыкание и выход из строя контроллера или самой подсветки.4

Использование пластикового профиля от кабельного канала.

Никакого эффекта охлаждения, от такого профиля вы не получите. И все светодиоды рано или поздно (скорее рано), у вас сгорят.

Поэтому используйте только материалы предназначенные для данной работы. Не нужно ничего додумывать и экономить.5

Еще одна частая ошибка – это приклеивание ленты на термоклей.

Держаться конечно все будет хорошо, с этим никто не спорит. Однако не забывайте о нагреве поверхности при работе подсветки.Держаться конечно все будет хорошо, с этим никто не спорит. Однако не забывайте о нагреве поверхности при работе подсветки.

А вместе с этим нагревом, будет разогреваться и издавать неприятный и вредный запах слой клея под подложкой. Не всем понравится дышать таким воздухом у себя в спальне.

Кроме того, толстый слой термоклея препятствует отводу тепла, что еще больше провоцирует перегрев светодиодов. С помощью него, вы фактически изолируете ленту от алюминиевого основания, не давая ей толком охладиться.

Рекомендации по монтажу

Три перечисленные системы – помимо экстравагантных – годятся для симбиоза со светодиодными лентами. В этом случае освещение натягивается выше и обычно идёт по периметру.

Для потолков Армстронг направляющий профиль (условно назовём стрингерами) изготовлен из алюминия, а для ПВХ полотна применяется преимущественно пластик. Но из правила отдельные мастера делают исключение: по периметру полотна крепят гибкий кант, заталкивают его между стеной и направляющей.

Монтаж светодиодной ленты ведётся по внутреннему краю профиля, подсветка располагается над потолком (см. рисунок).

Схема монтажа

Профиль обычно крепится к стене на дюбель-гвозди, не доходя до потолка. В образовавшемся пространстве ставится освещение. По торцу профиля клеится светодиодная лента. Обычно снабжается по оборотной стороне антиадгезионной лентой. Нужно аккуратно снять защитный слой, и внизу окажется клей. Способ монтажа различается, алюминий послужит отличным радиатором для нашей подсветки, отводя тепло. Отмечается нюанс:

Если неприятность случилось, заделайте прореху малярным скотчем, а для укрепления на профиль применяйте клеевой пистолет (нагревающееся жерло с курком и патронами из абиетиновой смолы и винилацетата). Аналогичное производится на стыках двух светодиодных полос. В указанном месте имеются контактные площадки под провода адаптера или блока питания.

Проводящий слой потребуется заклеить малярным скотчем (только при необходимости), а дальше уже использовать клеевой пистолет.

Обратите внимание, на стыках не нужно паять светодиодную ленту, если просто собираем продолжение ветки. В этом месте светодиодной ленты стоят контактные площадки. Они нужны для подключения блока питания

Они нужны для подключения блока питания.

Обычно припаивается небольшой шлейф с разъёмом, куда стыкуется кабель, но допустимо напрямую, больших напряжений не предвидится. Чтобы соединить светодиодную ленту между собой, просто вставляете одну в другую. Плотность контакта проверяется элементарно – придётся прозвонить отрез целиком.

Руководство по монтажу светодиодной ленты

Основное правило установки – отрезок не должен быть более 5 метров длиной. Подключать каждый такой отрезок необходимо параллельным способом. При последовательном монтаже снизится мощность свечения.

Опасаться удара током при использовании ленты, подключенной через блок питания, не стоит. Однако нужно помнить о пожарной безопасности. Даже низковольтная лента нагревается примерно до 70 градусов. Если приклеить ее напрямую к обоям, материал может вспыхнуть. Специальный алюминиевый или пластиковый профиль рассеет тепло и защитит плату и светодиоды от механических повреждений.

Установка светодиодного дюралайта

1. Сначала следует отделить отрезок необходимой длины по специальной разметке или, наоборот, соединить несколько отрезков с помощью паяльника/коннекторов. Удобнее выполнять эту операцию на полу, тщательно контролируя качество соединений.
2. Готовая лента, если она цветная, подключается к контроллеру. На контроллере есть разъемы, которые соответствуют разным цветам. Они промаркированы буквами: R-красный, B-голубой, G-зеленый. RGB контакты являются минусовыми. Есть еще контакт – общий плюс.
3. Контроллер подключается к блоку питания. При этом строго соблюдают полярность.
4. Следует проверить работоспособность электрической цепи, подключив систему в розетку. Если все работает, можно переходить к установке на место.
5. Монтаж осуществляется согласно предварительно сделанной разметке. Блок питания размещают в нише или на шкафу, обеспечив его вентиляцию, так как при работе он греется. Если лента фиксируется на клеевой слой, сразу полностью снимать защитную полоску не нужно. Полосу удаляют постепенно по мере приклеивания к основанию. При монтаже в профиле лента фиксируется на клей, а затем в профиль вставляется рассеивающий плинтус, который сделает свет более мягким.

С проводом

Для второго способа первые 4 шага будут такими же. Далее потребуется провод. Хорошо подойдёт медный диаметром 0,8 мм, главное, чтобы сечение совпадало. Минимальная длина – 1 см, но лучше длиннее.

1. Снять с провода покрытие, залудить концы.
2. Контакты на кусках ленты совместить попарно, и каждый из концов соединительного провода припаять к паре контактов. Для этого проводки загинают под углом 90°, и в таком виде припаиваются к контактам LED-ленты.
3. Когда всё просушится, устройство можно включать в сеть и проверять, всё ли нормально сделано.
4. По завершении работы канифоль с запаянных участков удалять не обязательно, но если надо, то для этого лучше воспользоваться спиртом.
5. Провода необходимо хорошо изолировать, а для лучшей защиты на них надевается термоусадочная трубка.

Светодиодная лента 220 вольт

А что делать с моделями на 220В? На них ведь нет клеевой подложки, а сами они полностью помещены в герметичной оболочке. Как закрепить такую подсветку?

Сделать это можно тремя способами. Если речь идет о монтаже на профиль, то можно воспользоваться теми же самыми хомутами.

Для остальных случаев применяются крепежные площадки или клипсы.Ну и последний вариант – все тот же двухсторонний скотч, приобретаемый отдельно.Ну и последний вариант – все тот же двухсторонний скотч, приобретаемый отдельно.Но в виду того, что светодиодную ленту напряжением 220 вольт не рекомендуется использовать в домашних условиях жилых квартир, и ее применение по большей части это улица, самым надежным вариантом остаются клипсы.

Светодиодная лента отклеивается

Казалось бы, зачем что-то придумывать еще, если уже есть такие простые способы, предусмотренные производителями. Однако как показывает практика, после не совсем продолжительного времени, подсветка закрепленная таким методом начинает отваливаться и отклеиваться.

Причин чаще всего две:

Перед наклеиванием на любую поверхность ее необходимо правильно подготовить:Перед наклеиванием на любую поверхность ее необходимо правильно подготовить:Проделать это нужно за несколько минут до непосредственного монтажа. Только после этого можно надеяться, что подсветка провисит долго и не отвалится.Второй момент – это качество скотча. Выбирайте экземпляры, у которых с обратной стороны есть значок ЗМ.

Это наиболее известный мировой бренд, выпускающий не только клейкую ленту. Даже сама марка Scotch – это всего лишь малая часть компании.

При этом, наличие такого знака не гарантирует, что вам попадется качественное изделие. Подделать и написать всего две буквы, для китайских умельцев не представляет большого труда.

Кроме того, всегда обращайте внимание на дату изготовления. Даже качественные экземпляры от именитых брендов (Philips), пролежав несколько лет в холодных помещениях, запросто могут потерять свои первоначальные свойства.

А вы будете ломать себе голову, вроде бы и ”ЗМ”, а почему-то плохо клеится.

Что же делать рядовому пользователю и есть ли более надежный способ крепления Led лент? Конечно есть, и им уже давно пользуются большинство монтажников и электриков.

Сколько времени будет светить

Как примерно высчитать, сколько времени будет работать та или иная светодиодная лента на батарейках и какие батарейки под нее лучше подобрать?

Для начала вам нужно узнать название самой ленты и какие светодиоды в ней используются. Вбиваете эту марку в гугл и ищите параметры.

Самый главный – это напряжение и потребляемый светодиодом ток.

Допустим, потребляемый ток одного светодиода RGB ленты, при работе одного канала (свечение красным цветом) будет 18мА. Если работают все 3 цвета, то ток уже достигает 54мА.Допустим, потребляемый ток одного светодиода RGB ленты, при работе одного канала (свечение красным цветом) будет 18мА. Если работают все 3 цвета, то ток уже достигает 54мА.

Далее подсчитываете, сколько таких светодиодов будет в вашей подсветке. И умножаете этот ток на их количество.

Например, при 50 диодах и свечении ленты на максимальной мощности, общий потребляемый ток будет составлять – 2700мА.

Довольно существенная величина. Такой ток могут выдать аккумуляторные батарейки 18650. Для 12 вольтовой подсветки вам понадобится собрать их в магазине минимум 3 штуки.

Емкость аккумулятора 18650 в самых популярных моделях составляет 2600мА/ч. Есть больше и меньше. Эти цифры означают – данная подсветка на батарейках 18650 при токе потребления 2600мА, будет непрерывно светиться около 1 часа.

Если потребляемый ток превышает номинальный ток разряда аккумулятора, соответственно и лента будет гореть значительно меньший временной промежуток, и наоборот.

Только при этом не забывайте, что у небольших батареек, не рекомендуется превышать ток разряда больше чем в полтора-два раза от ее емкости.

Иначе батарейки быстро испортятся.

Скотч для светодиодной ленты

Производители лент, уже как правило предусмотрели один из самых распространенных способов – монтаж на клеевой слой, находящийся с обратной стороны. Он скрывается под защитной оболочкой и чтобы до него добраться, достаточно ножиком подцепить кончик и стянуть защитную пленку.

Грубо говоря, там уже находится двухсторонний скотч. Одной стороной он приклеен к самой ленте, а другой, вы его наклеиваете на соответствующую поверхность потолка, стены, кухонного шкафчика.

Поверхность при этом может быть как гладкой, так и не ровной или шероховатой. За счет своей гибкости, лента должна нормально встать на любую из них, будь-то выпуклая арка или другие вычурные фигуры.

Если же вы сомневаетесь в надежности, то просто нанесите на плоскость немного лака или краски. Они выровняют все основание как нужно.

Только обратите внимание, что наклеивание таким способом, можно выполнить один раз.

Если вы не угадали с траекторией или трассой подсветки и начали ее сдирать, то второй раз надежно приклеить на этот же слой, у вас не получится. Поэтому всегда предварительно наносите разметку.А если лента уже отклеилась или ее нужно снять и перенести в другое место, что делать? Тогда применяйте второй способ – дополнительный двухсторонний скотч.А если лента уже отклеилась или ее нужно снять и перенести в другое место, что делать? Тогда применяйте второй способ – дополнительный двухсторонний скотч.

Лучше конечно сначала нанести его в нужном месте, а уже затем, к нему приклеить б/у или новую ленту.

Типы диодов

Итак, мы решили сделать подсветку кухонного гарнитура с использованием световых диодов. При этом нужно иметь в виду, что светодиодные ленты для кухни бывают нескольких типов, и чтобы подобрать оптимальную конфигурацию, стоит изучить представленные на рынке модели.

Параметров, по которым модели отличаются друг от друга, всего несколько. И первым из них мы рассмотрим тип диодов, которые используются как источник света на ленте.

Чаще всего в интерьерных работах используются световые ленты с установленными диодами типа SMD-3528 или SMD-5050.

Источник света SMD-5050

Обратите внимание! Маркировка SMD на изделии означает, что электронный компонент монтируется на поверхность. Благодаря такой конструкции световой прибор получается очень компактным, что в нашем случае является бесспорным достоинством. Отличия между этими типами компонентов следующие:

Отличия между этими типами компонентов следующие:

• Диод SMD-3528 включает в себя один кристалл и 2 вывода. Отличается меньшей яркостью, но при этом стоит дешевле. Как правило, используется исключительно в дизайнерских целях, поскольку для полноценного функционального освещения генерирует слишком слабый световой поток.
• Диод SMD-5050 содержит 3 кристалла и 6 выводов. благодаря чему может быть как монохромным (все кристаллы одного цвета), так и цветным (кристаллы красного, зеленого и синего цветов). Применяется как для эстетических целей, так и для подсветки рабочей зоны на кухне. Цена зависит от сложности конструкции и плотности диодов.
