Какие инструменты нужны для сварки труб из полипропилена

Паяльник и методы сварки полипропилена

Паяльник — штука хорошая, но весьма дорогостоящая. Арендовать инструмент тоже не всегда целесообразно, особенно в ситуациях, когда нужно забабахать пару-тройку стыков.

Сварка полипропилена

Сварка полипропилена осуществляется с помощью раструбных аппаратов. Метод подразумевает нагрев сторон паяльником, а затем плотное сжатие. Одна сторона заходит в другую, для этого процесса используются специальные муфты. Они могут быть прямыми и угловыми (45, 90 градусов).

Для сварки пластиковых труб понадобятся инструменты, иначе работу не получится выполнить качественно. Рассмотрим какие именно нужны инструменты и приспособления, а также методы их использования.

Паять полипропиленовые трубы для водопровода

Согласитесь, водопровод на даче штука очень важная. Гораздо удобнее, когда можно помыть руки под проточной водой из крана, нежели из бочки или из шланга. Мы расскажем, как правильно паять полипропиленовые трубы для дачного (и не только) водопровода.

Необходимый инструмент

Для самостоятельного монтажа системы водоснабжения вам понадобится аппарат для сварки пластиковых труб. Рекомендуется обратить внимание на модель Denzel X-PRO DWP-2000. Аппарат поставляется в металлическом кейсе, имеет мечевидную форму, два ТЭНа и в комплекте шесть сменных насадок-расходников диаметром 20-63 мм.

Полипропиленовые трубы можно резать болгаркой, лобзиком, садовым аккумуляторным секатором или специальными ножницами. Максимально ровный срез получится, если использовать ножницы для пластиковых труб или аккумуляторный секатор.

Каждая труба имеет свои характеристики: диаметр, толщина, номинальное давление, температура рабочей среды.

Как соединить пластиковые трубы без паяльника

Муфты

Муфта — деталь, с помощью которой соединяют 2 трубы идентичного диаметра, идущие вдоль одной оси. В случае полипропилена без вставок такого рода не обойтись при сборке любого более или менее сложного домашнего водопровода.

Трубы продаются отрезками длиной 4 метра, что может быть недостаточно для прокладки водопровода, в том числе и в компактных квартирах. Муфты не дорогие, паять их несложно. Можно обойтись без пайки, но для нагрева понадобится компактная газовая горелка.

Такой способ не так надежен, как паяльник, так как сложно контролировать температуру нагрева. Для летнего душа или других конструкций, где стыки не испытывают высокого давления, вариант с горелкой может быть подходящим.

Трубы ПНД идут в ход, когда нужно, например, подвести воду от колодца или магистрали к дому. Их тоже соединяют муфтами, но для этого используют зажимные детали. Монтаж не требует подогрева, получаются прочные соединения. Далее об этом будет рассказано подробнее.

### Фитинги

Фитинги предназначены для организации поворотов коммуникаций, разветвлений, перехода на другой радиус. Фитинги, как и муфты, бывают неразборными и разборными. В случае полипропиленового домашнего трубопровода актуальны неразборные уголки. Если водяной контур должен выдерживать серьезное давление — для соединения деталей лучше использовать паяльник. При его отсутствии можно решить вопрос с помощью технологии, аналогичной описанной выше.

Разборный фитинг для труб ПНД устроен гораздо сложнее обычного полипропиленового уголка. В его конструкцию входит 2 крышки-гайки, 3 пары колец, корпус.

Для монтажа нужно:

- Подготовить трубы
- Установить фитинг
- Затянуть крышки-гайки
- Соединить колец
- Проверить герметичность

Соединение труб ПНД через муфту делают точно так же.

Как видите, пластиковые трубы надежно соединяют через фитинги по аналогии с муфтами. Принцип работы обеих деталей одинаков.

### Фланцы

Фланцы используют для работы с большими радиусами, соответственно стык должен выдерживать высокое давление. По этой причине совсем уж без пайки обойтись не получится, поскольку нагрев горелкой уступает по эффективности технологической операции, выполненной с помощью паяльника. Пайка нужна для соединения труб с буртами, а дальше уже можно обойтись без нее. Технология следующая:

Преимущество фланцевого соединения заключается в широком спектре возможных операций.

Чем больше диаметр коммуникаций, тем шире фланец и больше точек фиксации.

| Диаметр соединения, мм | Радиус креплений, мм | Количество отверстий под болты |
|------------------------|---------------------|-------------------------------|
|           50           |          110        |                4              |

### Склейка

Использовать клей — один из ответов на вопрос, как соединить водяные пластиковые трубы ПВХ без паяльника. Стыки получаются достаточно прочными, обустроить контур холодной воды вполне реально. В процессе затвердевания клея цепочки полимерных молекул, находящиеся в склеиваемых деталях, переплетаются. В результате получается соединение, сравнимое по прочности с ПВХ-трубой.

Этапы склеивания:

1. Соединение деталей без клея
2. Проверка заусенцев
3. Отметка глубины контакта
4. Разъединение после проверки

## Как варить полипропиленовые трубы

Прежде чем приступать к пайке водопровода, стоит составить схему трубопровода. Это позволит спланировать, какой длины трубы вам потребуются и сколько фитингов надо заготовить.

Фитинг – соединительная часть трубопровода, устанавливаемая для разветвления, поворотов, переходов на другой диаметр, а также при необходимости частой сборки и разборки труб.

Руководство по сварке полипропиленовых труб

1. Подготовка оборудования

   Перед началом работы установите на сварочный аппарат насадку соответствующего диаметра. Включите устройство и дождитесь, пока термостат достигнет 260 градусов, что будет означать готовность к сварке.

2. Подготовка деталей

   Пока сварочный аппарат разогревается (обычно 7-10 минут), нанесите на детали насечки, по которым их будете соединять. Учтите, что у разных труб разного диаметра глубина сварки также различается.

3. Расчет глубины сварки

   Например, если необходимо соединить уголок и тройник с расстоянием 200 мм между ними, добавьте к этому расстоянию 32 мм (16 мм с каждой стороны) для обеспечения качественного соединения.

4. Подготовка к сварке

   Пометьте трубу насечкой для определения глубины сварки. Затем вставьте трубу примерно на нужное расстояние.

5. Сварка деталей

   Нагрейте детали определенное количество времени в зависимости от их размеров. После нагрева соедините элементы, избегая поворотов, и дайте им остыть.

6. Контроль качества

   Проверьте качество сварки по наличию равномерного наплыва на конце фитинга. Этот наплыв гарантирует герметичность соединения.

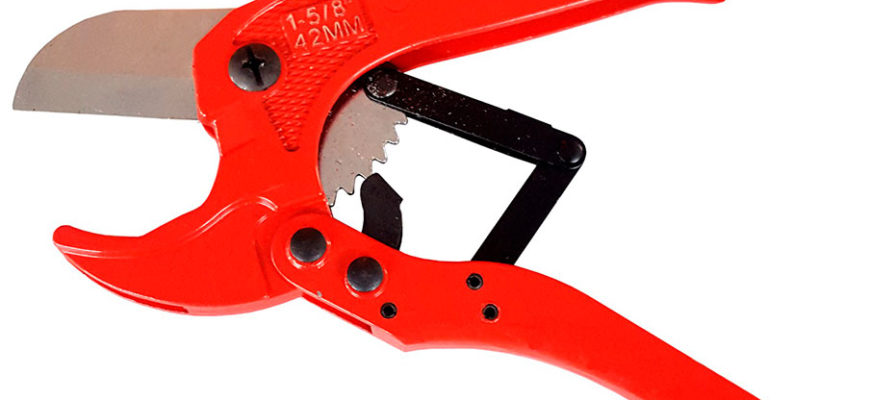

Ножницы для резки полипропиленовых труб

Подготовительная резка труб перед монтажом осуществляется с помощью специальных ножниц, состоящих из петли, фиксирующей ручки в неподвижном положении.

Ножницы различаются по размерам зева: например, 16–42 мм или 32–63 мм, выбирайте их в зависимости от диаметра труб.

Скребки для снятия оксидного слоя

Скребки необходимы для снятия оксидного слоя с полипропиленовых труб перед сваркой. Они помогают обеспечить чистоту поверхности и качественное соединение.

Скребки для пайки полипропилена

При пайке полипропилена необходимо задействовать скребок для снятия наружной пленки. Это универсальный инструмент, который применяется и для сварки ПНД труб.

Структура скребка

Скребок состоит из пластиковой рукоятки и рабочей зоны. В последней установлен нож ― пластина с загнутыми под 45–60 градусов краями. Она срезает верхний слой пластика при продольном проведении по трубе.

Зачем нужен скребок?

Это необходимо делать, поскольку сверху находится оксидная пленка. Она тугоплавкая и может помешать нормальному плавлению сторон при сварке.

Круговые скребки

Инструмент для сварки пластиковых труб подходит для заготовок любого диаметра, но на больших окружностях работа становится слишком медленной, поэтому используют круговые скребки.

Они устанавливаются путем распорки фиксатора внутри окружности, снаружи размещается нож. Оператор вращает по часовой стрелке рукоятку, что приводит к последовательному продвижению скребка.

Паяльник и насадки для сварки полипропиленовых труб

Для сварки полипропиленовых труб задействуются насадки. Их диаметр соответствует наружному диаметру пластиковой трубы и внутреннему диаметру муфты.

Устройство паяльника

Они устанавливаются на паяльник аппарата, имеющий ровную рабочую часть, внутри которой расположен нагревательный элемент. Именно он создает температуру для плавления пластика. Инструмент для сварки полипропилена называется утюгом, и по принципу работы схож с зеркалом ― инструментом для сварки полиэтиленовых труб стыковым методом.

Насадки для паяльника

Насадки закрепляются на паяльнике с помощью болтового соединения. Для этого в рабочей части предусмотрено специальное отверстие.

Каждому диаметру пластиковой трубы соответствует определенный диаметр насадки. В комплект входит от 3 до 9 насадок различного диаметра (например, 40, 50, 63, 75, 90, 110, 125, 140, 160 мм).

Расходные материалы

Насадки считаются расходным материалом, поскольку со временем их антипригарное покрытие облезает, а пластик начинает прилипать к поверхности после нагрева.

Как соединить металлическую трубу с пластиковой?

Среди вариантов без электросварки рассмотрим 2 наиболее актуальных.

Муфта металл-пластик

Такие детали бывают 2 видов, в данном случае понадобится переходник с внутренней резьбой.

1. Вариант 1: Если стык будет на месте металлической муфты, нужно выкрутить ее и воспользоваться готовыми бороздками.
2. Вариант 2: Чаще бывает ситуация, когда муфта на месте стыка отсутствует. В этом случае приходится нарезать резьбу вручную.
   1. Нарежьте 5-6 витков.
   2. Намотайте уплотнитель на резьбу и накрутите муфточку металл-пластик.
   3. Припаяйте пластиковую трубу к другому концу муфты.

Муфта Геба

Для больших диаметров также можно использовать муфту Геба, которая позволяет соединить металлическую трубу с пластиковой с помощью фланцев.

В любом случае итоговый результат зависит не только от выбора технологии. Важно иметь опыт, уметь работать с инструментами, знать особенности материалов. Только тогда соединения не дадут течь со временем, будут радовать герметичностью долгие годы. Если речь идет об отоплении дома, то после завершения работы стыки нужно тестировать в условиях, максимально приближенных к реальным. Исправление ошибок, когда необходимо уже включать котел и греть радиаторы, — занятие нервное и хлопотное.

Размечаем плоскости: Как пользоваться лазерным уровнем: способы применения для 8 случаев

Какие бывают трубы

Полипропиленовые трубы могут быть армированными (стекловолокном или алюминием) и неармированными. Первые используются для отопления и горячего водоснабжения. Вторые – для холодного водоснабжения и горячего водоснабжения, с невысоким давлением.

Где приобрести инструменты для сварки полипропиленовых труб

Наша компания «Просвар» выпускает инструмент для работы с полипропиленовыми и полиэтиленовыми трубами. Производство ведется из отечественных материалов, поэтому цена продукции остается доступной. На сварочные аппараты выдаем гарантию 3 года. Поддерживаем большой запас товаров на складе, поэтому сразу отгружаем оборудование для сварки. Если что-то сломается, можно сдать устройства по гарантии в наш собственный сервисный центр.

Наши инструменты для сварки полипропиленовых труб сертифицированы по национальным стандартам качества. Бесплатно доставляем их в любой город РФ. Обучаем использованию аппаратов, чтобы вы могли самостоятельно выполнять качественные швы. Чтобы заказать товар, перейдите в каталог сварочного оборудования. Для уточнения особенностей использования инструментов или получения помощи при выборе, звоните по номеру 8 (800) 301-11-81.

Позиционер и редукционные вкладыши

Сварка небольших труб полипропилена выполняется на весу. Мастер устанавливает паяльник на подставку, прижимает его ногой, чтобы инструмент не двигался. Одной рукой надевает трубку, а другой ― втулку, а затем соединяет их в руках. На диаметрах труб от 16 до 32 мм сделать это несложно, поскольку можно легко выровнять заготовки во время застывания, добившись соосности. Но на диаметрах 63 мм и более увеличивается масса заготовок. Работать с ними становится тяжело, что приводит к браку при сварке (перекосы, недостаточное заведение трубы в муфту и пр.).

В таких случаях задействуются позиционеры. Они выполняют роль центраторов ― такого же инструмента, как и для сварки ПНД труб. Конструкция имеет металлическое основание на ножках и упор, в который размещается муфта. Заготовка упирается в специальные бортики, а сзади поджимается прижимами. Это обеспечивает ровное положение, исключая несоосность. Труба зажимается в хомут, стягивается болтом. Чтобы добиться плотного обхвата окружности, устанавливаются специальные редукционные вкладыши, соответствующие диаметрам труб. Между заготовками размещается паяльник, нагревающий стороны.

Когда стороны прогреты, паяльник убирается, а труба заводится в муфту при помощи червячной передачи. Оператор крутит рукоятку, благодаря чему фиксатор муфты и хомут с трубой сводятся вместе. Это позволяет прикладывать постоянное усилие, и одновременно сохранять соосность. После остывания фиксаторы ослабляются и соединенный участок освобождается.

Какой паяльник выбрать

Выбирая аппарат для сварки труб из полипропилена и полиэтилена в бытовых условиях, обращайте внимание на количество насадок в комплекте, на регулятор настройки рабочего режима, а также на покрытие насадок.

Антипригарное покрытие предотвращает налипание пластика и преждевременный износ насадок.

В ассортименте Denzel есть не только паяльники мечевидной формы, но и «чебурашка».

К аппарату прилагаются 4 насадки для соединения труб диаметром 20, 25, 32 и 40 мм, имбусовый ключ и труборез.

На аппараты для сварки пластиковых труб Denzel распространяется трехлетняя гарантия, что подтверждает их высокое качество.
