Обзор на паяльник

Pinecil V2

Об этом паяльнике уже писали на Хабре. Его нельзя назвать устройством начального уровня. Это умный девайс, который способен на многое. Причём Pinecil V2, как можно понять уже по названию, является второй версией smart-паяльника.

Жала для него не уникальны — используются жала для паяльника TS-100, TS-101. Разновидностей достаточно много: можно приобрести как очень тонкие, так и крупные для грубой работы.

Питание подводится по USB-C, с нуля до 350 °C паяльник нагревается очень быстро — менее чем за 20 секунд. Всё зависит от мощности источника питания. Работать он будет, к слову, и от 10 или 15 В, но нагреваться станет медленнее.

И да, у этого паяльника есть собственная операционная система, которую можно кастомизировать под себя. Доступны изменение температурных профилей, установка режима сна или реакции устройства на движение владельца (т. е., например, взял паяльник в руки — он сразу завёлся, без нажатия на кнопку).

К сожалению, паяльник поставляется без подставки, но её можно либо приобрести, либо же распечатать на 3D-принтере, если он у вас есть.

Вердикт однозначный: он подходит как для новичков, так и для профи, несмотря даже на то, что у последних, скорее всего, есть паяльная станция.

Что касается характеристик, то вот самые важные:

Miniware TS101

А это продолжатель линейки TS-100, только более функциональный. Он быстрее нагревается, его удобнее использовать. При этом жала, как и у Pinecil, стандарта TS-100. Они недешёвые, но и не супердорогие, как для некоторых паяльных станций.

Кнопка на корпусе паяльника расположена очень удобно, поэтому в ходе работы ничего не мешает. Правда, корпус чуть больше, чем у предыдущего девайса, но особо это не заметно. В руке сидит хорошо, работает неплохо, что для счастья ещё нужно? Наверное, только качественный флюс и припой.

Также есть программная оболочка, которую можно кастомизировать. В целом это достоинство большинства современных паяльников, у которых есть дисплей и ОС с интерфейсом.

Стоимость девайса составляет около $50, и это основной недостаток, поскольку паяльник примерно равен по возможностям Pinecil V2, а вот цена почти в два раза выше. К слову, максимальная температура у этого паяльника ниже, чем у большинства прочих.

Вот немного характеристик:

Fnirsi HS-01

Честно говоря, я бы назвал его клоном Pinecil, если бы не отличающиеся характеристики. Даже упаковка крайне похожа. Может быть, конечно, и ребята из Pinecil одолжили у кого-то дизайн своей упаковки, но, скорее всего, нет.

Но не будем о дизайне коробки. Давайте перейдём к возможностям паяльника. У него они неплохие — примерно те же, что и у предыдущих моделей. Правда, его жала несовместимы с TS-100/TS-101, что не очень хорошо. Мне, например, нравится, чтобы у паяльников, которые я использую, были разные возможности, но взаимозаменяемые жала.

За исключением, конечно, паяльных станций и некоторых микропаяльников — там уже другой разговор. Набор жал для этого устройства стоит около $15.

Паяльник Fnirsi HS-01

Паяльник Fnirsi HS-01 запитывается только по USB-C, у него нет выделенного порта питания, как у двух других паяльников, описанных выше. Зато он быстро нагревается и отлично работает. Стоимость его составляет $30, а приобрести можно на AliExpress.

Hakko FX-888D

Устройства компании Hakko — предмет желаний многих начинающих электронщиков. Компания выпускает качественные системы для сервисных инженеров, ремонтников и других профессионалов, чья работа связана с электроникой.

Функционал

Это уже не умный паяльник, а паяльная станция, которую просто так с собой не поносишь. Её стоит использовать стационарно — установить на стол и работать постоянно в одном месте. У девайса две кнопки, которые управляют температурными профилями — достаточно удобно.

Эргономика

Паяльная ручка, хорошо сидит в руке, особо жаловаться не приходится. Из пальцев она не выпадает, покрытие специально сделано таким образом, чтобы не скользить.

Прочность

Станция работает одинаково хорошо как с тонкими платами, так и толстыми. Правда, в последнем случае рекомендуется увеличить температуру, чтобы припой быстро плавился.

Стоимость

Стоимость паяльной станции превышает цену всех паяльников, описанных выше, причём вместе взятых. Купить станцию можно примерно за $160-170.

Маленький автономный паяльник

Наткнулся на интересный экземпляр — дешевый маленький автономный паяльник с крышечкой на AliExpress.

Описание

Паяльник поставляется с жалами под 510 разъем в самостоятельной упаковке и с бесполезной инструкцией. На странице товара продавец написал о подобии регулировки температуры, и о мощности аж 20 Вт, но всё это лишь необязательная информация.

Особенности

Греется у него лишь крошечный кончик жала — видимо именно это и позволяет ему быстро нагреваться, но остывает паяльник тоже достаточно быстро, особенно когда чистишь его в смоченной губке или ватном диске.

• Мощность: 20 Вт
• Регулировка температуры: отсутствует

Если у вас есть собственные предпочтения в мире паяльников и паяльных станций, расскажите о них в комментариях. А если подборка понравится, сделаем и вторую часть — уже по паяльным станциям, а не паяльникам.

Размеры и характеристики паяльника

Первое что впечатляет — это размеры паяльника — он реально как авторучка (немного толстая авторучка, диаметр паяльника 14 мм). Авторучки под рукой для сравнения у меня не нашлось, но рядом я положил черный паяльник, которым я работаю чаще всего и красный паяльник CXG E90S, который я для сравнения притащил из своей мастерской.

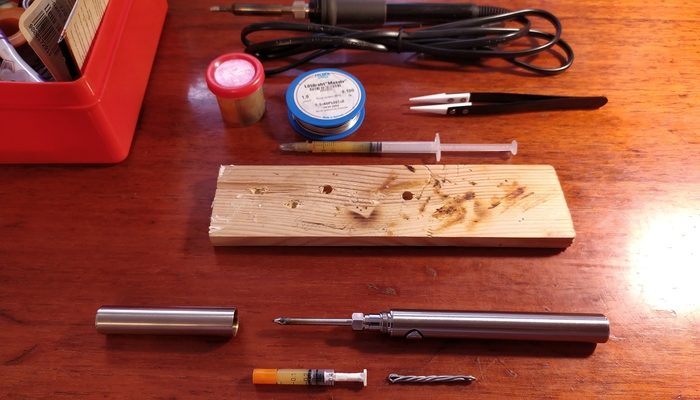

Необходимый набор для работы паяльником

Паяльник сам по себе мало полезный инструмент без соответствующего набора из припоя, флюса и ватного диска (или целюлозной губки). И обычно весь набор занимает не мало места — нужен органайзер или пенал для всего этого дела. У нового паяльника есть крышка, под которым можно разместить не только жало паяльника, но и припой с флюсом. Сам я обычно использую Флюс-Пасту, купленную давно в магазине Чип-и-Дип, по сути это та же канифоль, только в виде геля, и поставляется в таких же баначках как и канифоль. Для удобства я этой пастой заправляю инсулиновый шприц 1 мл (не полностью), и дозы из шприца мне хватает на долго.

Хранение флюса в шприце

Идея использовать шприц для хранения флюса оказалась для этого паяльника как нельзя кстати. Укороченный шприц замечательно помещается под крышкой данного паяльника. На фото четыре варианта укороченных шприцов (четыре попытки их изготовить и применить). Первый вариант (слева) — это шприц 1мл с колпачком, сделанным из комплектной насадки-иглы — игла отрезана, и кончик насадки запаян. Этот вариант почему-то застревал с жалом под крышкой (нужно было чем-то специально выковыривать), поэтому появился третий вариант из шприца 0.3 мл (диаметр шприца 1 мл — 6.8 мм, диаметр шприца 0.3 мл — 5.2 мм). Третий вариант вмещает существенно меньше флюса (всего 0.1 мл против 0.3 мл у первого варианта), поэтому я сделал снова первый вариант, но более аккуратно, получив вариант 4 (справа). В качестве колпачка использовал укороченный ножом колпачек от шприца 0.3 мл. Четвертый вариант не застревает под крышкой и без проблем вынимается.

Паяльник: инструкция и особенности

Паяльник включается пятью короткими нажатиями на единственную кнопку. Для этого нужно нажать пять раз в течение 2 секунд. После этого нагрев жала осуществляется при удержании кнопки: держишь кнопку — жало паяльника греется, отпускаешь кнопку — жало перестает нагреваться и остывает.

Если удерживать кнопку неудобно, можно запустить нагрев тремя короткими нажатиями — жало паяльника будет нагреваться самостоятельно, чтобы прекратить нагрев, нужно нажать один раз. Выключается паяльник также пятью короткими нажатиями. По инструкции, паяльник может автоматически перейти в режим сна через две минуты.

Однако, при бездействии паяльник не блокируется, что может быть недостатком. Важно отметить отсутствие контроля температуры или напряжения в данном паяльнике, поэтому жало паяльника может нагреваться настолько, что даже сам сатана заинтересуется этим инструментом.

Температурный контроль и использование

Как показано на фотографиях, жало паяльника может нагреваться очень даже до 491°C и даже больше. Важно помнить, что контроля температуры нет, поэтому использовать паяльник нужно с осторожностью.

Применение в тюнинге

При попытке улучшить игрушечную машинку, было решено увеличить ее скорость. Для этого было решено увеличить напряжение, заменив элемент питания на Li-ion аккумулятор. Также было добавлено зарядное устройство и светодиодные фонари.

Скорость машинки до тюнинга составляла около 2.1 км/ч. Были устранены проблемы с мусором и волосами, мешавшими движению, но скорость не увеличилась. Поэтому было принято решение провести тюнинг.

Удобство использования

При внесении улучшений было замечено, что паяльник не требует дополнительной подставки, несмотря на наличие таковой в комплекте. Подставка оказалась бесполезным дополнением, поскольку сам паяльник обладает удобной конструкцией.

Зарядки встроенного аккумулятора хватило ровно до этого этапа (на фото выше) была припаяна отдельная платка micro-usb, разъем которой расположился в задней части автомобиля (с платы зарядки разъем был снят предварительно с потощью паяльного фена — читерство лол — процедура не обязательная, но отдельный разъем мне еще пригодится), были вполне аккуратно демонтированы индикаторные smd светодиоды и припаяны отдельные индикаторные светодиоды, которые расположились возле usb разъема. При этом все эти провода были дополнительно пролужены перед пайкой.

Зарядки для пайки остальных контактов и разъемов, а так же световых приборов уже не хватило и дальше я использовал привычный мне черный паяльник. Хочу сразу отметить, что у обычного паяльника значительно больше и массивнее нагреваемое жало — оно обладает гораздо большей теплоемкостью, из-за чего жало при контакте с обрабатываемой поверхностью не успевает быстро остывать и паять из-за этого значительно комфортнее.После завершения тюнинга и окончательной сборки машинка стала ездить с скоростью 7.2 км/ч.Тем временем паяльник еще заряжался. Заряжается он долго (в инструкции написано 2 часа, но я не замерял — в принципе похоже на правду). При этом вроде как паять во время зарядки можно, но я настоятельно не рекомендую так делать. Ток в кабеле во время зарядки составляет 300 мА, и во время нагрева жала ток в кабеле никак не изменяется, а это значит, что во время зарядки энергия для нагрева жала уходит от аккумулятора. Подозреваю, что аккумулятор не долго проживёт с таким насилием над собой.

Достоинства:- Исключительная компактность — это самый маленький даже не паяльник, а целый паяльный набор.- Автономность. Для того, что бы паять, не нужно с собой носить ничего дополнительного — блока питания или повер-банка, всякие модные TS100 курят в сторонке.- Дешевизна. Не прям копейки конечно, но на пользу явно сказывается то, что автономные паяльники в прошлом были вейпами.- Разъем usb-c для зарядки. Сейчас почти все смартфоны заряжаются через такой разъем, а значит дополнительная зарядка не нужна.- Дизайн! Элегантность в простоте — обычный цилиндр из нержавейки, а значит он будет прилично выглядеть долгое время.

Недостатки:- Нет контроля температуры. Жало, которым я паял машинку и в принципе оставил на паяльнике — это первое и единственное жало, которым я на этом паяльнике использовал, и !!! я его пережарил, причем пережарил его еще до того, как стал заниматься игрушечной машинкой. Самый кончик этого жала уже не лудится, а флюсы типа кистоты и прочей химозы не смогли помочь его нормально залудить, ибо эти флюсы вместо нормальной реакции быстро вскипают и не обрабатывают жало (еще бы при 450°С). Флюс паста с такой температурой работает нормально, но восстановить жало она не помогает. Вся надежда на "восстановитель жала", который пришлось заказать у китайцев.- Аккумулятор маленький, маленькая автономность, хватает не очень на долго. А паять во время зарядки прям не хочется, боясь угробить инструмент.- Очень маленькое жало, точнее крайне маленькая его теплоемкость. Это не прям такой из себя недостаток, скорее необходимость приловчиться им работать, ибо есть профессиональный паяльник Qianli Nano, а там жало судя по всему еще меньше. Возможно с утолщенным жалом под 510 разъем будет работать комфортнее, но тогда и нагреваться и остывать он будет дольше.

Вывод:Это хороший паяльник для случаев, когда требуется небольшой ремонт вне рабочей для этого обстановки. Это простенький вспомогательный инструмент для офисного сотрудника (такого как я), подобно тому, каким простельким и удобным является брелок мультитул-плоскогубцы, купленный в свое время за 150 руб., которым я пользуюсь больше 10 лет.
