Маленький автономный паяльник-вейп

Я наткнулся на Алиэкспрессе на интересный экземпляр — дешевый маленький автономный паяльник с крышочкой. Я уже слышал про то, что вейпы можно использовать в качестве паяльников, но такую элегантную конструкцию я видел впервые.

Описание товара

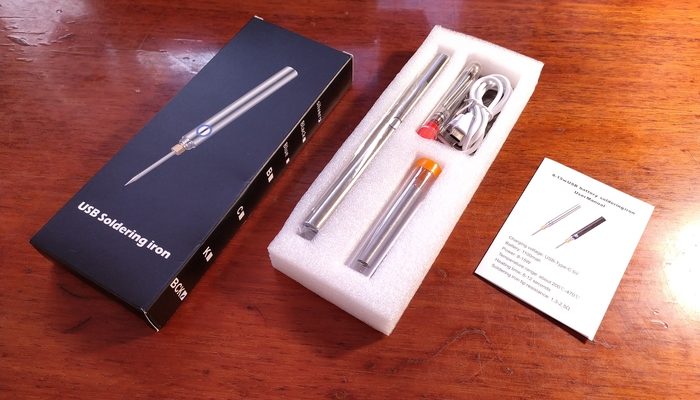

Паяльник-вейп поставляется с жалами под 510 разъем в индивидуальной упаковке с практически бесполезной инструкцией. На странице товара продавец говорит о регулировке температуры и мощности до 20 Вт, но это лишь лишняя информация. Паяльник, возможно, достаточно мощный (замеры не проводились), но греется лишь кончик жала, что позволяет ему быстро нагреваться. Однако он также быстро остывает, особенно после очистки в смоченной губке.

Размеры

Первое, что бросается в глаза — это компактные размеры паяльника. Он напоминает авторучку (немного толстую) с диаметром 14 мм. Рядом можно увидеть черный паяльник для сравнения.

Необходимые материалы

Паяльник сам по себе не очень полезен без припоя, флюса и ватного диска. Обычно для хранения всего этого нужен органайзер или пенал. Новый паяльник поставляется с крышкой, под которой можно разместить не только жало, но и припой с флюсом. Я использую Флюс-Пасту, которую заправляю в инсулиновый шприц для удобства.





Использование шприца для хранения флюса

Идея использовать шприц для хранения флюса оказалась для этого паяльника как нельзя кстати. Укороченный шприц замечательно помещается под крышкой данного паяльника.

На фото четыре варианта укороченных шприцов (четыре попытки их изготовить и применить):

  • Первый вариант (слева) — шприц 1 мл с колпачком, сделанным из комплектной насадки-иглы. Этот вариант застревал под крышкой, поэтому появился третий вариант из шприца 0.3 мл.
  • Третий вариант вмещает меньше флюса, поэтому был сделан увеличенный первый вариант — вариант 4 (справа).
  • В качестве колпачка использовался колпачек от шприца 0.3 мл. Четвертый вариант не застревает под крышкой и без проблем вынимается.

Управление нагревом и выключение

Паяльник включается пятью короткими нажатиями на единственную кнопку. Нагрев жала осуществляется по удержанию кнопки, а выключается также пятью короткими нажатиями.

Если нажимать кнопку неудобно, нагрев можно запустить тремя короткими нажатиями, и жало будет греться самостоятельно. Паяльник умеет самостоятельно переходить в режим сна через две минуты, хотя при длительном бездействии этого не делает.

Температура жала паяльника

На фото видно, что жало паяльника нагрелось до 491°C, а резкий подъем температуры прекратился где-то на 450°C. Необходимо помнить, что в этом паяльнике нет контроля температуры, поэтому жало достаточно сильно нагревается.

Испытание паяльника для переделки игрушечной машины

Для испытания данного паяльника была поставлена задача — переделать игрушечную машинку таким образом, что бы она ездила быстрее. Владелец машинки жаловался на маленькую скорость.

Улучшения для увеличения скорости

Было принято решение поднять напряжение, заменив элемент питания АА с напряжением 1.5 В на Li-ion аккумулятор с напряжением 3.7 В. Также было решено добавить зарядное устройство, удобно расположить usb разъем для зарядки, и оснастить автомобиль световыми приборами.

Увеличение скорости машины

Скорость машинки была примерно 2.1 км/ч. Одной из причин маленькой скорости были мусор и волосы владелицы данного автомобиля, которые были уладены, а механизмы при этом были смазаны. После данной процедуры скорость не увеличилась, именно поэтому было принято решение провести тюнинг.

Отсутствие необходимости в подставке

В процессе внесения улучшений было отмечено несомненное достоинство данного паяльника — отсутствие необходимости в подставке. В комплекте поставки была подставка, но она не понадобилась и является лишним дополнением.

Установка зарядного устройства и светодиодных индикаторов

Зарядки встроенного аккумулятора хватило ровно до установки отдельной платки micro-usb, разъем которой расположился в задней части автомобиля. Были демонтированы индикаторные smd светодиоды и припаяны отдельные индикаторные светодиоды возле usb разъема.

Окончательные шаги и результаты

После завершения тюнинга и окончательной сборки машинка стала ездить с скоростью 7.2 км/ч. Паяльник заряжается долго, примерно 2 часа, и настоятельно не рекомендуется паять во время зарядки. Ток в кабеле во время зарядки составляет 300 мА, что может негативно сказаться на аккумуляторе.


Таким образом, использование паяльника для улучшения игрушечной машины было успешным. Установка Li-ion аккумулятора, зарядного устройства и светодиодных индикаторов помогла увеличить скорость автомобиля и сделать его более функциональным.

Преимущества:

  • Исключительная компактность — это самый маленький даже не паяльник, а целый паяльный набор.
  • Автономность. Для того, чтобы паять, не нужно с собой носить ничего дополнительного — блока питания или повер-банка, всякие модные TS100 курят в сторонке.
  • Дешевизна. Не прям копейки, конечно, но на пользу явно сказывается то, что автономные паяльники в прошлом были вейпами.
  • Разъем USB-C для зарядки. Сейчас почти все смартфоны заряжаются через такой разъем, а значит дополнительная зарядка не нужна.
  • Дизайн! Элегантность в простоте — обычный цилиндр из нержавеющей стали, а значит он будет выглядеть прилично долгое время.

Недостатки:

  • Нет контроля температуры. Жало, которым я паял машинку и в принципе оставил на паяльнике — это первое и единственное жало, которым я на этом паяльнике использовал, и !!! я его пережарил, причем пережарил его еще до того, как стал заниматься игрушечной машинкой. Самый кончик этого жала уже не лудится, а флюсы типа кистоты и прочей химозы не смогли помочь его нормально заливить, ибо эти флюсы вместо нормальной реакции быстро вскипают и не обрабатывают жало (еще бы при 450°С). Флюс паста с такой температурой работает нормально, но восстановить жало она не помогает. Вся надежда на восстановитель жала, который пришлось заказать у китайцев.
  • Аккумулятор маленький, маленькая автономность, хватает не очень на долго. А паять во время зарядки прям не хочется, боясь угробить инструмент.
  • Очень маленькое жало, точнее крайне маленькая его теплоемкость. Это не прям такой из себя недостаток, скорее необходимость приловчиться им работать, ибо есть профессиональный паяльник Qianli Nano, а там жало, судя по всему, еще меньше. Возможно с утолщенным жалом под 510 разъем будет работать комфортнее, но тогда и нагреваться и остывать он будет дольше.

Вывод:

Это хороший паяльник для случаев, когда требуется небольшой ремонт вне рабочей для этого обстановки. Это простой вспомогательный инструмент для офисного сотрудника (такого как я), подобно тому, каким простым и удобным является брелок мультитул-плоскогубцы, купленный в свое время за 150 рублей, которым я пользуюсь уже больше 10 лет.

ИК-паяльник из автомобильного прикуривателя своими руками

Самодельные паяльники весьма популярны среди любителей радиотехники. Это бюджетный инструмент для пайки из подручных материалов. Для изготовления необходимо минимальное количество деталей.

Необходимые материалы и инструменты

Чтобы самостоятельно собрать ИК-паяльник, необходимы следующие детали:

  • Прикуриватель
  • Спираль
  • Керамическая основа для нагревателя

Также нужны эти инструменты:

  • Отвертка
  • Паяльник
  • Паяльная проволока

Когда все составляющие приготовлены, можно приступать к изготовлению ИК-паяльника.

Как сделать своими руками

Прежде всего, следует разобрать прикуриватель. От прикуривателя следует оставить только спираль и основу из керамики, куда помещается нагреватель. Разобрать устройство для прикуривания легко. Прежде всего, нужно открутить керамическую ручку, под ней располагается гайка. Её тоже надо открутить, в результате будут запасные части.

После того как устройство было собрано по данной схеме, стоит его проверить. С этой целью подключаем провода к аккумулятору или блоку питания на 12 вольт, причём + или – значения в данной ситуации не имеют. Жмём на кнопку и можем начинать паять.

Друзьям это тоже будет интересно

Если необходимо что-нибудь припаять, а под рукой нет профессионального паяльника, воспользуйтесь подручным инструментом и самостоятельно соберите устройство для пайки. В этой статье рассказывается о самодельных мини-моделях, для сбора которых не требуются специальные навыки и знания в области электротехники.

Из шариковой ручки

Для сбора модели потребуются:

Снимите краску с резистора, удалите одну из ножек, а на ее месте просверлите отверстие и вставьте в него проволоку. Сделайте раззенковку, чтобы проволока не касалась корпуса. На чашечке резистора сделайте пропил, чтобы потом в нем сформировать петлю.

Подготовьте текстолит. Он должен свободно входить в корпус ручки, а с другой стороны у него должны быть контакты.

Соберите паяльник, вставьте жало, припаяйте к контактам провода, а текстолитовую пластинку разместите в корпусе ручки.

Из зажигалки

Если под рукой нет резисторов, то попробуйте паять с помощью обычной зажигалки.

Этот способ считается самым простым и доступным. Для его реализации нужны:

Согните проволоку пополам и сформируйте на конце ступенчатый изгиб. Разместите эту конструкцию таким образом, чтобы изгиб располагался над горелкой, а язычки пламени попадали на проволоку. Примотайте импровизированное жало к корпусу зажигалки.

Мини-паяльник готов. Крутите колесико, нагревайте жало и приступайте к пайке. Как только медная проволока остынет, снова нагрейте ее и продолжайте работу.

USB-паяльник

Для изготовления паяльника со специальным разъемом потребуется:

Собирается такое устройство элементарно. Чтобы оно заработало, достаточно разобрать usb-штекер, соединить проводки жала с контактами usb, а сам разъем подключить к источнику питания.

Мини-паяльник с usb можно усовершенствовать. К нему подбирают индивидуальный аккумулятор или повербанк, подключают кнопку выключателя, а некоторые умельцы даже делают подсветку.

Если не хотите ждать доставки с AliExpress, то воспользуйтесь таким способом:

Если вы решили самостоятельно собрать мини-паяльник, тщательно изолируйте провода. Чем качественней будет сборка, тем долговечнее окажется прибор.

420 рублей на момент покупки. Буквально недавно я вроде как создал интригу, описывая модуль повербанка, я упомянул, что он пойдёт в переделку батарейного паяльника на аккумуляторы. И там же некоторые товарищи очень удивлялись, не находя эту самую переделку, хотя я ясно написал, что расскажу о ней когда-нибудь потом. И вот потом наступило.

Часть 1. Предварительные ласки.

Начну издалека. Давным-давно, когда ещё не было коронавируса, бродил я по рядам Савёловского рынка. Туда заглянул, сюда. Дорого всё, да и не нужно, всё-таки к нотариусу приехал, документы ждал, а не просто так бесцельно прогуливался. И занесли меня ноги в магазин Rexant, где я сразу увидел его — паяльник на батарейках. Я понял, что он мне очень нужен. А вот понимание зачем пришло уже позже. Оказалось таким паяльником очень удобно спаивать витую пару и другие слаботочные провода. Но нашёлся и минус, если летом более менее всё было нормально, то зимой в сильный ветер спаять что-либо можно было только на новых батарейках, пока они ещё выдавали немного больше полутора вольт каждая. Несмотря на всё удобство, такая засада с батарейками требовала какого-то решения. Понятно было, что нужна переделка на аккумуляторы, но нужно было понять как лучше это сделать. Найти ответ в интернете не удалось, так как либо был вариант изуродовать корпус вколхозив в него аккумулятор формата 18650. Либо, что уже было более близко к необходимому, можно было использовать пару li-ion аккумуляторов формата 14500. Ну а раз концепция была придумана, руки сразу потребовали действий, причём здесь и сейчас, а не когда нормальные аккумуляторы приедут с Китая. Но, как оказалось, найти в те времена в Москве нормальные аккумуляторы формата 14500 задача крайне нетривиальная. Большинство продавцов пытались доказать что мне нужны всё-таки обычные Ni-Mh. Митинский

радиорынок помог найти подобные аккумуляторы, но все были слишком дорогими и слишком поддельными, с реальной емкостью в районе 400мАч. Выручил меня опять Савёл, не сочтите за рекламу, не люблю это место и вообще это был редкий случай, когда там удалось найти что-то годное за разумные деньги. Купил два аккумулятора Robiton 900мАч, их ёмкость полностью соответствовала заявленной.

Все переделки, которые удалось на тот момент найти, заключались в установке аккумуляторов и модуля зарядки. Но меня это не устраивало, так как полностью заряженный li-ion аккумулятор выдает только 4,2В, а для моих целей это было крайне мало. Тем более удалось выяснить что примененное в данном паяльнике жало так же применялось в первых usb-паяльниках, а значит спокойно переваривало пять вольт питающего напряжения. Выходов из этой ситуации было два. Либо включать аккумуляторы последовательно и затем понижать напряжение. Либо включать аккумуляторы параллельно и напряжение повышать. От первого варианта пришлось отказаться, так как найти чем понизить напряжение ещё можно было, а вот чем батарею заряжать был очень большой вопрос. Это уже потом я нашёл модуль на FM4256 и хотел даже переделать всё на нём, но в итоге было использовано ещё более интересное решение. Однако в тот момент я остановился на втором варианте, за зарядку отвечал модуль на TP4056, а повышайкой был модуль на MT3608 с micro-usb разъёмом, он был меньше версии с площадками для пайки, хотя всё равно потребовал большое хирургическое вмешательство. Так же требовалось решение для замены родного выключателя, благо оно сохранилось и чуть позже вы всё увидите. Естественно потребовалась внутренняя переделка корпуса и реализация индикации режимов работы на трехцветном светодиоде. Как бы то ни было, данная идея была реализована и до сего лета даже эксплуатировалась. Но было в ней два минуса. Паяльник требовал регулировки, потому как иногда он перегревался, а иногда наоборот. Вторым минусом был дикий нагрев модуля на MT3608. И вот сегодняшним летом пришла пора брать коня за рога, благо за годы появилось много интересных модулей и изначальная концепция второй переделки всё-таки предусматривала переход на 2S питание с понижением модулем Mini560. Но душа требовала большего, а именно индикатора уровня заряда, балансира и регулировки напряжения. Пока я набирал всё это в корзину на Алиэкспресс и думал как разместить, мне случайно попался модуль на FM5324 и вот теперь я расскажу про итоговую переделку.

Часть 2. Глубокое погружение.

Итак, для тех, кто захочет повторить мою переделку, первым действием нужно разобрать и выкинуть все внутренности. Затем ножом или гравером, а лучше комбинируя способы, убрать ненужные отливы и перегородки, приблизительно так, как на фото ниже. Так же потребуются проделать три отверстия. Два круглых и прямоугольное. Диаметр отверстия под ручку подстроечного резистора я не помню. Под светодиод — 4,8мм. Прямоугольное отверстие служит окном для индикатора уровня заряда. Место, где стояла пружинка (разберёте — поймёте) желательно, для красоты, заклеить куском убранного ненужного пластика. У меня, правда, до этого руки не дошли. Чуть не забыл про прорезь под usb-разъём в одной из половин корпуса.

Обзор на паяльник

Обзор на паяльник

Вторым шагом будет насилие над модулем Mini560. Так как питание в данной переделке получается 5В, а разница напряжений между входом и выходом этого модуля крайне мала, и учитывая высокий кпд, малый нагрев и хороший номинальный ток — это практически идеальное решение для реализации регулятора выходного напряжения и, соответственно, температуры. Нужно удалить светодиод, его токоограничительный резистор, а также резистор, задающий выходное напряжение, на фото он третий сверху над дросселем. Запомните его номинал, так как попадаются с разными. Плюс потребуется обрезать два угла платы, как на фото. Никаких важных дорожек там нет, но всё равно прозвоните потом, мало ли.

Обзор на паяльник

Обзор на паяльник

Для понимания, красный провод — плюс, жёлтый — минус. Припаиваем токоограничительный резистор к корпусу (на нём плюс) держателя жала и к аноду светодиода. Резистор можно разместить под светодиодом. Номинал резистора подбираем под используемый светодиод. Соединяем держатель жала с модулем Mini560. Припаиваем параллельно соединённые аккумуляторы к соответствующим контактам подготовленного модуля на FM5324, а плюс с его выхода на модуль Mini560. Минус припаиваем через подходящий переключатель, предварительно доработанный. Его ручку нужно обточить до примерно круглого состояния, чтобы получилась конструкция как на фото. На модуле FM5324 необходимо сделать пропил под саморез. И самое сладкое, но не обязательное. Окошко под индикатор уровня я не стал оставлять пустым, тем более я слегка лажанул с его расположением, поэтому изготовил для него импровизированное стеклышко-световод из распиленного разъёма RJ-45.

Обзор на паяльник

Обзор на паяльник

Остаётся приклеить модуль FM5324 на его место и собрать корпус. Как видно переделка практически не испортила оригинальный вид и сохранила заводскую функцию — надетый колпачок выключает паяльник.

Обзор на паяльник

Обзор на паяльник

Светодиоды индикатора уровня заряда оказались прекрасно видны.

Обзор на паяльник

Собственно переделка закончена. Возможно я забыл что-то упомянуть — спрашивайте. Не скажу, что вышло бюджетно, скорее наоборот. Но меня этот паяльник очень выручает. На этом всё, надеюсь мой опыт окажется кому-то полезен. И удачи в творчестве;)
