Пайка Li-ion 18650

Как проверить батарейку 18650 на работоспособность?

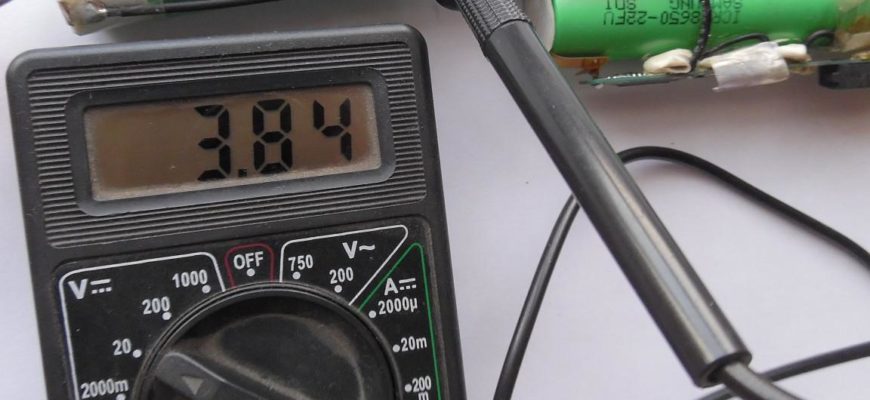

Для проверки используется обычный мультиметр. Данным прибором замеряем напряжение и определяем вольтаж элемента питания. Нормальный аккумулятор 18650 содержит 3,6-3,7 вольт.

Если аккумулятор в момент заряда начинает сильно греться, и его температура достигает более 40 градусов, лучше от него избавится.

Считается что при напряжении менее 1 вольта, данные АКБ уже нужно выбросить. Но если заряд он принимает поэксплуатировать батарею еще можно.

Фольга как способ пайки

Способ пайки с использованием фольги характеризуется практичностью. Как правило, для восстановления соединения требуется всего 5 минут. Фольга может применяться в качестве припоя, который разматывается по всей площади и разогревается до высокой температуры. За счет этого существенно повышается пластичность материала, после остывания он затвердевает. Фольга может применяться в самых различных случаях. Примером можно назвать повреждение платы или соединения проводов. Среди особенностей проводимой работы отметим следующие моменты:

• Выполняется стандартная подготовка контактов.
• Концы скручиваются для формирования соединения. За счет этого существенно повышается надежность соединения.
• Отрезается требуемое количество фольги, место соединения оборачивается в несколько мотков.

После этого при помощи строительного фена или другого источника тепла проводится равномерный нагрев. Поверхность фольги при воздействии тепла быстро становится мягкой и пластичной, после прекращения нагрева быстро остывает и затвердевает, обеспечивая требуемую степень герметизации и прочность. В заключение отметим, что без паяльника провести ювелирные работы, а также пайку плат практически невозможно. Это связано с отсутствием возможности направленного воздействия теплом. Однако, в некоторых случаях паяльник и другие инструменты не требуются.

Применение 18650 аккумуляторов

Итак, где используются аккумуляторы 18650? Данная батарея применяется в разных технических гаджетах. Ниже представлен их список:

• Батарейка 18650 вставляется в фонарик.
• Она нужна для вейпа или электронных сигарет.
• Может идти как внешний аккумулятор со сменными батареями 18650. По сути это повербанк (power bank) на аккумуляторах 18650.
• Квадракоптерах.
• Радиоуправляемых игрушках.
• Страйкбольных приводах.
• Для питания электромоторов.
• Ноутбуках.
• Шуруповертах.
• Дрелях.
• Плеерах.
• Электрических велосипедах.
• Переносных телефонных трубках.

Оплетка для батареек 18650

В момент приобретение данного аккумулятора не стоит пренебрегать упаковкой. Кейс для батареек 18650 выполняет защитную функцию. Предотвращает от случайного попадания влаги и касания с металлом. Кроме этого в боксе батарейку 18650 достаточно легко переносить.

Выглядит оплетка следующим образом:

Сколько стоят аккумуляторы 18650?

Расценки на данный девайс везде разные. Здесь все зависит от конкретной компании, характеристик АКБ и собственно магазина.

На данный момент ценник на аккумуляторы емкостью 3500 mAh колеблется в районе 1800 р. На Алиэкспресс он равен 1000 – 2000 р. Но сами понимаете ждать придется долго.

АКБ емкостью 2500 mAh стоит 200 – 1400 р.

Отличие 18650 от аа батарейки

Основная разница заключается в следующем:

• Размер. Он на пару миллиметров может быть больше. Все зависит от конкретной модели.
• Заряд. Уровень вольтажа составляет 3,7 вольта. В момент накопления энергии доходит до 4,2-4,3 в.
• Аккумуляторный тип. То есть многократно подзаряжается. Обычно 500 – 1000 раз.

Если желаете заменить аа на аккумулятор 18650 обязательно сверьте напряжение. Соединив две батареи вида АА получим 3 вольта. А этот девайс выдает около 3,7 в. Поэтому лучше использовать его в фонариках и технике, которая сможет выдержать превышение напряжения.

Им можно заменить три батареи АА или ААА, но здесь опять же будет ни хватать энергии. Снова нужно подумать какие изделия будут работать от пониженного напряжения. Радио приемник и плеер вполне могут потянуть, а вот двигатель или нагревательный элемент будет слабовато работать.

Литий ионный аккумулятор 18650 подвержен старению

Процесс износа происходит в независимости от того, применяется ли аккумулятор li ion 18650 или нет. Существует такое мнение что через несколько лет с момента изготовления их надо выкинуть. Один раз в год батарея теряет заряда целых 10%. Прежде чем брать посмотрите в каком году она была изготовлена.

Еще один минус — это невозможность хранить длительное время разряженными. Это приводит к порче. Старение зависит и от температуры, которая их окружает. Они могут прекрасно работать от -20 до + 20 градусов. Некоторые виды способны функционировать и на +50.

Что означает защищенный аккумулятор?

Как правило литий ионные элементы питания должны иметь напряжение от 2,5-4,2 вольта. Что оно не отклонялось существует специальная защита. Она выполнена в виде небольшой платы с радио элементами. Данный девайс крепится к отрицательному полюсу батареи.

Плата защищает от перегрузки и замка. Она припаивается к минусу с помощью специальной металлической ленты. Такие элементы попадают на рынок под различными брендами. Эта микросхема немного удлиняет данный вид источников питания. Если имеется два слова Short-circuit и Protection значит АКБ находится под защитой.

Так же существует механическая защита. Она срабатывает, когда скапливается большое количество газов.

Таблица характеристик 18650

Как правильно паять

В первую очередь, поверхности для пайки надо подготовить:

• удалить видимые загрязнения, отмыв место будущего контакта органическими растворителями;
• если грязь и коррозию смыть не удастся, их придется счистить мелкой наждачной шкуркой;
• место пайки надо обезжирить спиртом.

Далее поверхности надо предварительно облудить. Для этого на всю спаиваемую поверхность надо обильно нанести слой флюса. Жидкий или мягкий флюс наносится кисточкой или выдавливается из тюбика. Твердый флюс (канифоль и т.п.) надо расплавить паяльником, перенести каплю расплава на место пайки и покрыть всю площадь пятна. Жалеть флюс не надо – излишки потом легко удалить растворителем, а недостаток не позволит качественно облудить проводник.

Правильно облуженные соединительные шинки.

Далее на жало паяльника надо набрать каплю припоя, перенести ее на облуживаемую поверхность и, прогревая участок, растереть по всей площади контакта так, чтобы припой прилип к поверхности. Для проверки можно поддеть покрытие ногтем или тонкой отверткой (после остывания!) – отслаиваться припой не должен.

Правильно облуженные выводы аккумулятора.

Припоя должно быть достаточно для создания ровного покрытия, излишков допускать не надо – контакт от этого надежнее не будет. Понимание необходимого количества приходит с опытом.

Припаивание шинок к банкам аккумуляторов.

Облуженные поверхности надо приложить друг к другу и быстро и точно прогреть паяльником. После того, как жало будет убрано, двигать детали до полного затвердевания припоя нельзя. Если не получилось – пайку надо повторить. Чтобы ускорить остывание, после отъема паяльника на место спайки надо сильно подуть.

Рекомендуем ознакомиться: Как реанимировать старые аккумуляторы шуруповерта

В завершении серия видеороликов о пайке.

Качество паяного соединения во многом определяется квалификацией мастера. Поэтому перед началом сборки батареи лучше потренироваться на обрезках металла и подобрать расходные материалы для достижения наилучшего качества. Тогда батарея проработает долго и не подведет в самый неподходящий момент.

Подбор материалов для пайки

После успешного прохождения проверки можно приступать к реболлингу. Операция состоит из двух основных этапов: «накатки» (наплавления) припоя и собственно припайки микрочипа на PCB. Каждый из этих этапов может быть выполнен с применением различного оборудования, а также по различной технологии.

Для реболла могут использоваться либо специальная паяльная паста, либо оловянно-свинцовый или бессвинцовый припой в виде шариков.

При наплавке часто пользуются трафаретными пластинами, однако даже при их отсутствии также возможно выполнить наплавку.

Трафаретодержатель (слева), набор из 18 универсальных трафаретов (справа)

Чтобы выполнить реболлинг чипа, потребуются дополнительные принадлежности:

Набор из 11 банок BGA паста для пайки Daikin Handa DK-309Bi и флюс MECHANIC MCN-UV10

Подбираем трафаретную пластину

Существует два типа трафаретных пластин для «холодной» и «горячей» накатки. Те, что предназначены для «горячей» накатки, не деформируются от температуры, по этому их используют как с пастой для пайки, так и с BGA шариками. Пластины для «холодной» накатки используют только для раскладки шариков по местам. При нагреве они сильно деформируются, что ведет к появлению серьёзных дефектов: непропай, слипание контактов, а также смещению припоя.

Различить их достаточно просто. Трафаретные пластины, применяемые для «горячей накатки» изготавливают в размер чипа или немного больше его. Это позволяет значительно уменьшить термическую деформацию. Все пластины, используемые для «холодной накатки» изготавливаются стандартного типоразмера на 80 мм
или 90 мм. Дополнительно они оснащаются отверстиями для фиксации в трафаретодержателе.

Всегда очищайте трафаретные пластины после использования. Это облегчит отделение его от чипа при будущих применениях.

Трафареты для «горячей» (слева) и «холодной» (справа) наплавки.

Также трафаретные пластины могут быть специальными или универсальными. Специальные изготавливаются под конкретный чип или его серию. На них выполняется надпись, указывающая для какого микрочипа он предназначен. Например, надпись «PS4 CXD90028G 0.5ММ» говорит нам, что трафарет предназначен для наплавления шариков размером 0,5 мм на чипы серии CXD90028G игровой консоли PlayStation 4.

На универсальных указывают два параметра: диаметр используемых шариков, а также шаг, с которым выполнены отверстия. Однако иногда вместо шага может указываться число отверстий по вертикали и горизонтали. Пример маркировки с указанием шага: «P=1.0 0.6MM». Пример маркировки с указанием числа отверстий: «0.76MM 34*34».

Если вы собираетесь серьёзно заниматься реболлингом, то нужно сразу приобрести крупный набор на 545 предметов. Это позволит вам быстро найти необходимую трафаретную пластину для конкретной микросхемы.

Трафаретные пластины: универсальная (слева) и специальная (справа)

Не пренебрегайте рекомендациями производителя по выбору размера шаров. Используя слишком большой диаметр, вы рискуете получить слипание контактов. При использовании слишком маленьких – получите высокое переходное сопротивление контактов. Это может привести к нестабильному функционированию микрочипа.

Выбор пасты или шариков

Что использовать, паяльную пасту или шары? Здесь всё индивидуально. Каждый мастер выбирает самостоятельно, то с чем ему работать. С чем ему удобнее или к чему уже привык. Давайте обсудим нюансы использования каждого материала.

Особенности применения пасты для пайки:

• занимает мало места;
• есть срок годности;
• требуется соблюдение условий хранения;
• возможна только «горячая» BGA накатка;
• при избытке флюса припой может «выпрыгнуть» из ячейки;
• при неплотном прилегании трафаретной пластины или при её температурной деформации возможно слипание контактов.
• Особенности применения шаров для процесса напайки:
• надо иметь запас разных диаметров;
• можно использовать технологию как «холодной», так и «горячей» напайки;
• четко дозированный объем припоя;
• можно напаивать контакты при отсутствии трафарета.

Емкости с шариками-припоем

Как зарядить аккумулятор 18650?

Выполнять подзарядку элемента питания 18650 li ion следует частенько. В противном случае он может потерять свою прежнюю резвость.

• Выполнение зарядки происходит с вольтажа 0,05 в, а заканчивать следует, когда напряжение достигает уровня в 4,2 вольта. Так батарея будет в целости.
• Зарядка может быть осуществлена при токе 0,5-1 Ампер. Поэтому каким током заряжать li ion аккумулятор 18650, теперь понятно. Первое значение является самым сбалансированным. Второе сделает процесс зарядки быстрее. Но не стоит увеличивать силу тока без всякой необходимости.
• Батареи 18650 подзаряжаться должны не больше 3-х часов. Иначе химия может пострадать. Хорошо если встроена защита. В этом случае АКБ сам отключится.
• Не нужно чтобы аккумулятор сильно разряжался. Прежние характеристики будет проблематично вернуть. Время от времени его нужно подзаряжать.
• В первый раз следует выполнить 5 циклов заряда и 5 циклов разряда.

Как зарядить аккумулятор 18650 без зарядного устройства?

Без подзарядника выполнить наполнение АКБ энергией можно только через USB порт. Для этого в вашей батареи должен быть специальный разъем. Подробности в видео.

Зарядное устройство для батареек 18650

Зарядить своими руками данный элемент питания можно с помощью стандартного зарядника. Обычно аппарат с 1 гнездом способно давать заряд силой тока 1 Ампер. Подобный аппарат будет удобен для тех людей, которые выполняют заряд один раз в 12 месяцев.

Подключение модуля зарядки батареи 18650 выполняйте строго, соблюдая полярность.

Те ЗУ, которые имеют 2 гнезда под батареи с 4,2 в. Если увеличить вольтаж АКБ умрет. К счастью есть индикатор, который следит за процессом.

В розничной торговле могут встретится смешанные виды зарядников. Они предназначены как для аккумулятора 18650, так и для обычных никель кадмиевых батарей.

Аппараты, которые имеют высокую стоимость оснащены более богато. В них есть реле и все возможные индикаторы контроля. Поэтому зарядка для литий ионных аккумуляторов 18650 будет более надежной.

Что делать если 18650 не заряжается?

• Проверьте дату изготовления, возможно его срок уже иссяк.
• Подумайте сколько циклов заряда и разряда уже вы сделали. Если больше чем указано в характеристиках АКБ, то он уже отслужил.
• Проверьте исправно ли зарядное устройство. Возможно перемололся провод.
• Обратите внимание на контакты. Есть вероятность нарушения соприкосновения батареи и жестяной пластины. Причиной может быть налет, ржавчина или окисление.
• Проверьте есть ли электричество в доме.

Как зарядить аккумулятор 18650 зарядкой от телефона?

Ниже в видео изложена инструкция как правильно можно это сделать. Вот что потребуется:

• АКБ.
• Паяльник.
• Провода.
• USB провод с подходящим разъемом.
• Зарядник для телефона.

После сборки остается подсоединить его к ЗУ телефона с помощью USB кабеля.

А вот зарядка 18650 от солнечной батареи возможна если создать специальное устройство выдающее нужный ток. Но в действительности придется постараться чтобы воплотить конструкцию в жизнь. Готовой разработки пока нет.

Совет! Лучше всего покупать зарядное устройство для 18650 li ion аккумуляторов CV или CC.

Как сделать зарядник для батареек 18650?

Зарядка для li ion аккумуляторов может быть выполнена на микросхеме LM 317. Ниже представлена схема и как она выглядит в сборе.

В видео представлен пример создания ЗУ для данного элемента питания.

Тип батареи 18650

Выделяют три основных варианта это:

• Литий-железо-фосфатные, еще их называют феррофосфатные, так же LFP, LiFePO4, IFR. (Lithium Iron Phosphate).
• Литий-марганцевые (Lithium Manganese Oxide). Они же IMR, LiMn2O4, NMC, LiNiMnCoO2, LiMnO2, INR. Высоко токовые.
• Литий-кобальтовые (Lithium Cobalt Oxide). К ним относят LiCoO2, NCR, ICR. Имеют высокую емкость.

Первый

Считается наиболее безопасным. Их работа достаточно стабильна и с высоким КПД. Имеют железо фосфатный катод. Это говорит о том, что у нее нулевая токсичность. Батарея терпима к высоким температурам.

Аккумулятор 18650 не имеет контроллер заряда. При сильной деформации корпуса данные батареи могут взорваться или воспламенится. Это бывает в очень редких случаях. 18650 слабо чувствительны к некорректной работе. Например, снижению сопротивления.

Второй

Достаточно востребован потребителем. Проявляют себя как стабильно работающие элементы питания. Многие производители пишут, что вариант №2 18650 безопасен. Но на самом деле это не совсем так. У них нет контроллера заряда.

Основным плюсом подобных аккумуляторов является работа с низким сопротивлением длительное время. По сравнению с кобальтовым типом марганцевые служат дольше. Емкость и сила тока у них сбалансированы. Максимальный ток зарядки равен 4,2 вольта. Не стоит пренебрегать силой тока, от этого может ухудшится батарея и произойти взрыв. Уровень тока влияет на время подзарядки.

Выдерживают разряд в 2,5 вольта. Анод выполнен из графита. При маленьком сопротивлении и высоком токе может выходить газ. Данные батареи являются достаточно качественными и рекомендуются в повсеместном использовании.

Третий

Имеет самую большую емкость в отличие от выше перечисленных. Их система может быть непредсказуемой. Подобные аккумуляторные батареи 18650 нельзя заряжать быстрой зарядкой. Запрещено использовать в устройствах оказывающих большую нагрузку на АКБ.

Если знаете, что определенная техника быстро разряжает аккумулятор li 18650, не ставьте их туда. В противном случае не избежать возгорание электролита. Основной прибор, в котором их применяют на данный момент — это электронные сигареты. Напряжение для зарядки 4,2 в. Если увеличить вольтаж может произойти перезарядка, а это нежелательно. Нельзя использовать мощные зарядки — это может ухудшить химический состав элемента питания.

Расшифровка надписей на батареи

Стандартов в маркировке, хороших аккумуляторов 18650 нет. Каждый производитель ставит свои отметки. Но все же имеется некоторая расшифровка.

1) Самый первый знак означает по какой технологии был разработан этот АКБ (I — литий-ионная технология).

2) Следующий знак — это химический состав, из чего сделан АКБ (F/C/M/ — железофосфатная химия, кобальтовая, марганцевая).

3) R — означает многозарядный аккумулятор 18650.

Номер 18650 означает следующий формфактор:

• Первые 2-е цифры диаметр.
• Следующая пара говорит какую длину имеет данный элемент.
• Самая последняя оповещает что аккумулятор имеет цилиндрическую форму.

Буквы/цифры — это особая разметка энергетической плотности (емкости). Каждый изготовитель пишет ее по-своему.

• Samsung INR18650-20R (литий-ионный аккум с марганцевой химией, высокотоковый, 2000mah).
• Samsung ICR18650-26F (литий-ионный аккум с кобальтовой химией, 2600mah).
• Panasonic NCR18650PF (NCR – разновидность кобальтовой химии, это серединка между первым и вторым вариантом, или химия LiNiCoO2, без применения марганца. Под существующие типы не подходит, получилась некая смесь. Положительная сторона – повышенная плотность энергии с низкими порогами до 2,5-2,75V). Используется LiNiMnCoO2 химия. То есть это IMR высоко токовый выполнен на основе марганца, но создатель оставил прежнюю метку.
• Sanyo UR18650FM – Сони обычно штампует марки на свой лад. Это литий ионный аккумулятор с емкостью 2600 mAh.

Как сделать батарею из аккумуляторов 18650?

Для этого следует подготовить следующее:

• Провода или жестяные тонкие пластины.
• Разъем для вывода питания. Или просто два провода желательно черного и красного цвета.
• Изоленту или контейнер, в котором батареи будут надежно зафиксированы.

Сборка батареи из аккумуляторов 18650 осуществляется по следующему принципу. Отрицательный торец нужно соединить с положительным. Стоит определится какое соединение нужно, параллельное или последовательное. Первое экономит место в длину, ну а второе в ширину. На рисунке ниже показано как выглядит второе соединение. Это батарея от ноутбука.

Схема последовательного скрепления АКБ.

Подробности сборки смотрите в видео.

Паяльная паста для пайки без паяльника особенности применения

В продаже встречается специальная паста, которая может применяться в качестве припоя. Кроме этого, ее можно изготовить своими руками. Среди особенностей проводимой работы отметим следующие моменты:

• Проводится зачистка обрабатываемого участка. С каждого провода удаляется изоляция. После этого нужно провести обезжиривание, так как на поверхности жил может остаться нагар.
• При помощи кисточки или другого подобного инструмента наносится паста. Стоит учитывать, что она должна быть распространена равномерно по всей поверхности соединения. Кисточка подбирается в зависимости от поперечного сечения провода.
• Участок, на который была нанесена паста, нагревается. Для разогрева припоя в качестве нагревателя может применяться строительный фен или самодельно жало, обычная зажигалка. Нужно следить за тем, чтобы вещество не закипало, так как это может привести к изменению его основных свойств.

Состав создаваемой пасты своими руками может несколько изменяться в зависимости от области применения. После воздействия высокой температуры паста становится сплошным материалом, устойчивым к механическому и иному воздействию.

Необходимость ремонта плат с BGA

Замена BGA чипов в первую очередь обусловлена выходом их из строя, во вторую — обрывом паяного контакта. Повреждение контактного соединения приводит к тому, что микросхема перестает полностью или частично осуществлять свои функции. Это отрицательно влияет на функционирование самого устройства и может привести к его полному выходу из строя.

Признаки повреждения BGA компонентов:

• после включения устройства дисплей остается черным, хотя индикаторы включения горят;
• устройство самостоятельно отключается через несколько минут или секунд после включения;
• устройство самопроизвольно многократно перезагружается;
• нет изображения;
• устройство включается не с первого раза.

Причины выхода микросхем из строя:

• перегрев, вызванный нарушением охлаждения;
• подача высокого напряжения, вызванное коротким замыканием, пробоем изоляции и т.п.;
• физическое разрушение микрочипа, вызванное ударом или деформацией.

Причины повреждения шариковых выводов:

• нарушение технологии запайки (загрязнение, не верная температура, время нагрева или охлаждения);
• не верный подбор материалов (флюса, размера BGA шаров, припоя);
• разрушение из-за попадания влаги;
• механические воздействия (удары, деформация).

Как разрядить аккумулятор 18650?

Выполним безопасную разрядку. Для этого потребуется:

• Лампа накаливания на 12 вольт.
• 2 провода.
• АКБ для разрядки.

Теперь остается припаять провода к лампе и подсоединить к аккумулятору 18650. Будет происходить плавная разрядка.

Так же выполнять разрядку можно специальным агрегатом изображенным на видео ниже.

Максимальный ток разряда может доходить до 35 А. Но лучше это скорее миф, чем реальность. Лучше всего использовать щадящий режим и разряжать током в 1 ампер.

Ток разрядки не должен быть больше 2ух-кратного значения емкости (2С). К примеру АКБ, с емкостью 2000 mah будет равен 4000 mAh. Напряжение не должно находится меньше 2,5 вольт.

Характеристики аккумулятора 18650

Ниже представляем вашему вниманию основные параметры данного элемента питания.

Напряжение

Проанализировав ряд интернет магазинов был сделан вывод. Большинство элементов питания 18650 имеют 3,6 вольт. Но есть варианты и с 3,7 V. В момент полной зарядки вольтаж увеличивается до 4,2-4,3 в.

Сколько ампер в аккумуляторе 18650

Сила тока зависит от конкретной модели АКБ. Количество ампер в батарейке 18650 по некоторым данным от 0,5 А и выше.

Емкость батареи 18650

Максимальная емкость батарей 18650 достигает 3600 mAh. Минимальная равна 1500 mAh. Чаще всего батареи, повышенной емкость, используют для квадракоптеров и других энергетически затратных устройств.

Как определить емкость аккумуляторной батареи 18650?

Данный параметр определяется с помощью специального тестера мультиметра. Так же его можно посмотреть на этикетке.

Внутреннее сопротивление аккумулятора 18650 Samsung 25R, в комнатных температурных условиях составляет 0.022-0.025 ома.

Размеры литьевого аккумулятора 18650

Габариты данного источника питания зависят от производителя и наличия защиты. Если отсутствуют защитные элементы, то размер будет меньше.

Размеры батареи от компании Robitin на 3600 mAh:

• Длина: 64,93 мм
• Диаметр 18,20 мм

Таким образом типоразмер 18650 значительно больше обычной пальчиковой батарейки.

Цвет

На рынках могут быть как самые обычные цвета, так и эксклюзивные. Например, можно встретить батарейки шоколадки 18650 коричневого цвета.

Основные плюсы

• Простота в обслуживании.
• Малый удельный вес.
• Низкий уровень саморазряда.
• Высокая энергетическая плотность.
• Аккумулятор 18650 не имеет эффекта памяти.
• Срок службы от 7-10 лет.

Использование самодельного жала

Для экономии средств многие мастера решают создать самодельное жало. Принцип работы паяльника достаточно прост:

• Есть нагревательный элемент, который получает питание от сети энергоснабжения.
• Тепло передается жалу, которое имеет заостренную форму.
• При контакте наконечника с обрабатываемым материалом он разогревается и становится пластичным.

Изготовить самодельную конструкцию можно следующим образом:

• Требуется кусок медного провода, который имеет диаметр около 0,5 см. В качестве жала может применяться проводник, один конец которого затачивается под углом 45 градусов. Требуется и небольшой кусок ткани, устойчивый к воздействию температуры.
• Один из концов кабеля изолируется. Он будет использоваться в качестве рукоятки. Часто в качестве изоляционного материала применяется стеклоткань. Фиксация проводится при помощи термостойкого клея.

Пайка без паяльника может проводится при применении источника огня, к примеру, газовая плита. При помощи огня наконечник разогревается, после чего нужно коснуться припоя или канифоля. За счет применения специального материала наконечник залудится и жало можно будет использовать в качестве паяльника.

Техника безопасности

Все работы нужно проводить в хорошо вентилируемом помещении, так как при пайке образуются испарения, которые могут причинить вред вашему здоровью.

На некоторых этапах используются химикаты (например, при отмывке платы и компонентов). От них также выделяются испарения. Поэтому необходимо использовать средства личной защиты: очки, респиратор, перчатки.

Безопасность компонентов

Особую опасность для компонентов представляет статический заряд. Он способен вывести из строя электронные компоненты. Для защиты от статики необходимо использовать антиэлектростатические инструменты и принадлежности. А подробнее о статическом электричестве вы можете узнать в нашей статье: «Что такое электростатический разряд».

Следует помнить, что компонентам может нанести вред высокий уровень влажности, резкий перепад температур, а также любые непредвиденные механические воздействия. Поэтому в помещениях для их хранения и в самой мастерской должны быть приемлемые климатические условия. Рабочее же место мастера должно быть удобным, а также оборудовано всем необходимым оборудованием и принадлежностями.

Что лучше пайка или точечная сварка

У каждого способа есть свои преимущества и недостатки. При точечной сварке процесс происходит быстро, и перегрев практически исключен. Это важно при соединении в батарею Li-Ion элементов. Но площадь пятна контакта проконтролировать невозможно, и может получиться так, что шинка приварится не по всей поверхности вывода банки. Так как при работе даже бытового шуруповерта потребляемые токи составляют несколько ампер (в особо сложных режимах более 10 А), то при малой площади контакта может возникнуть локальный перегрев. К тому же высокое переходное сопротивление может ограничивать ток в цепи, и электроинструмент не сможет выдать полный крутящий момент. Оборудование для точечной сварки (особенно, приспособленное именно для соединения элементов в батарею) намного более труднодоступно, чем паяльник.

Пайка же позволяет получить максимально возможную площадь соединения, а паяльник имеется в арсенале почти каждого домашнего мастера. Но в не очень умелых руках перегрев практически неизбежен. Для Ni Cd и NiMH аккумуляторов это может привести к снижению емкости и срока эксплуатации, а для литий ионных последствия могут быть еще хуже.

Как перевести шуруповерт на литиевые аккумуляторы

Чем заменить аккумуляторную батарейку 18650?

В действительности данный аккумулятор мало чем заменим. Можно попробовать использовать 3-4 батарейки АА. Но прослужат они мало. К тому же вольтаж будет очень сильно разнится. Поэтому будьте внимательны! Да и в корпус 3 штуки не поместятся, придется впаивать провода и цеплять к контактам.

Есть второе название у этого элемента питания 168 А. Но на самом деле аналогов данной батареи почти нет. Можно попробовать еще вариант 18700.

Ремонт аккумулятора 18650

Периодически выходит из строя защитная плата. Это электронную начинку можно убрать и продолжить эксплуатацию элемента питания.

Пошаговый план действий:

• Уберите оболочку из целлофана.
• После этого увидите проводник, идущий от положительного полюса до микросхемы. Все это дело прячется под минусом. В момент экстренной ситуации плата разрывает данный контакт.
• Снимите плату и удалите проводник. Если нужно точечную сварку можно зачистить наждачной бумагой.
• Стоит убрать оболочку на столько, чтобы контакт прибора касался контакта батареи.
• Теперь замотайте скотчем или специальной пленкой на клейкой основе и можете пользоваться.

После выполнения этих действий аккумулятор 18650 потеряет 1 миллиметр.

Такую же свечку можно сделать и без паяльника и фольги. Но брать нужно не АА-батарейку, а «таблетку» или дисковую. К такой батарейке нужно прикрепить светодиод так, чтобы его длинная «ножка» была со стороны «плюс». Конструкцию закрепить прищепкой. Фонарик готов.

Припаивание микросхемы

Финальный этап – это припаивание микрочипа на место. Этап является не менее ответственным, а поэтому к нему надо подходить в полном вооружении, – обладая всем необходимым оборудованием и материалами.

Список требуемого оборудования, а также принадлежностей:

Идеальным решением будет использование инфракрасной ПС. Это позволит полностью автоматизировать процесс запаивания, а также обеспечит высокое качество соединения. Однако часть мастеров предпочитают термовоздушные фены или пока не могут позволить себе ИК станцию. В таком случае следует обеспечить соответствующее качество выполняемых работ, а также четкий контроль нагрева.

На этом этапе, для предотвращения возникновения температурных деформаций PCB, нужно использовать предварительные нагреватели. О том, как выбрать предподогреватель можно узнать в статьях: «Как выбрать преднагреватель плат: гайд от Суперайс», а также «Почему так важен предварительный нагрев печатных плат».

Последний этап ремонта выполняется в следующей последовательности:

• осуществляется финальная проверка микрочипа, а также печатной платы на чистоту и отсутствие повреждений;
• контактные площадки на PCB покрывают флюсом, а затем размещают на преднагревателе;
• укладывают микрочип на место и выравнивают его по меткам;

В процессе припайки обязательно выполняют контроль нагрева чипа при помощи термопары подключенной к мультиметру, токоизмерительным клещам, при помощи инфракрасного пирометра или тепловизора.

Для финальной припайки нужно обязательно применять безотмывочный флюс. Он в процессе нагрева полностью испарится, а не останется между микрочипом и платой. Это предотвратит вероятность развития коррозии контактов, а также возникновения токов утечки.

Финальный штрих

По окончании под микроскопом припаивания выполняется общая оценка выполненной работы. При отсутствии дефектов, а также повреждений на PCB возвращают выпаянные элементы. Затем выполняют её отмывку и сборку устройства

Далее проводятся проверка и комплексное испытание отремонтированного оборудования.

Устройство аккумулятора 18650

Внутри и снаружи данная батарея имеет следующее строение:

• Предохранитель.
• Прокладку.
• Положительный вывод.
• Токо съемник анода.
• Клапан для сброса давления.
• Изоляцию как правило из целлофана.
• Положительный электрод.
• Сепаратор.
• Изоляцию.
• Отрицательный вывод.
• Корпус.
• Отрицательный электрод.

Обычно аккумулятор 18650 состоит из анода, выполненного из меди и катода, сделанного из алюминия. Встроенные электроды между собой разделены специальным сепаратором. Данный агрегат имеет пористую структуру. Он пропитан электролитом. Электроды тщательно упакованы в плотном цилиндрическом корпусе. Положительно заряженные ионы лития, находящиеся в сепараторе, проникают в кристаллическую решетку графита. Этот элемент присоединен к минусовому полюсу элемента питания. На плюсе образуется потенциал эл тока.

Где плюс у батарейки 18650?

Не так просто определить где находится отрицательный вывод. Очень часто по внешнему виду определить практически невозможно.

Полярность батареек 18650 определяется следующим образом:

• Визуально.
• Тестером.

Ряд подобных элементов имеет маркировку плюса и минуса. Порой положительный полюс значится там, где есть широкая черная полоса. Как на рисунке ниже.

Но когда нет никакого цветового обозначения обратите внимание на торцы li ion батарейки 18650. Защищенный конец или полюс с прорезями будет плюсовым. Соответственно противоположный будет минусом. Так же где плюс там имеется круговая канавка, с краю некая вогнутость.

Таким образом разобрались где плюс, а где минус.

Второй вариант — это взять обычный тестер и в режиме измерения напряжения проверить полярность. Красный щуп идет на плюс, черный на минус. Если на табло будет показатель с минусом просто поменяйте щупы местами.

Пайка посуды или емкостей

Очень часть возникает необходимость в проведении паки посуды и других емкостей. Без подходящего паяльника провести работу можно только в случае, если отверстие имеет диаметр 6 мм. Среди особенностей проводимой процедуры отметим следующие моменты:

• В качестве припоя применяется ПОС60. Этот сплав характеризуется более привлекательными эксплуатационными характеристиками, создаваемая заплатка может выдерживать существенное механическое воздействие.
• Участок вокруг места дефекта зачищается. Рекомендуется создать поверхность, которая напоминает воронку.
• Обработка проводится при применении соляной кислоты. Она способна удалить все загрязнения с обрабатываемой поверхности.
• С обратной стороны рекомендуется разместить пластину, которая не даст вытекать припою. После застывания сплава пластина убирается.

Как и ранее, припой следует сделать стружкой, которая заполняет отверстие. После этого на проблемный участок нагревается при помощи лампы или другого источника тепла.

Реболлинг — это несложно

Процесс реболла только кажется сложным и трудоемким. Однако при должной практике вы быстро «набьёте руку» и повысите свои навыки. Четко соблюдая технологию, а также контролируя температурный режим вы добьётесь высокого качества ремонтных работ.

Однако не стоит забывать и об оснащении своего рабочего места. Имея необходимое оборудование, вы сможете выполнять весь комплекс ремонтных работы на высоком уровне. Чтобы выбрать необходимые приборы и инструменты мы советуем заглянуть в соответствующие статьи: «Выбираем оборудование для ремонтной мастерской. Часть 1.», а также «Выбираем оборудование для ремонтной мастерской. Часть 2.».

Если же у вас остались какие-либо вопросы, то их можно направить нашим консультантам. Они всегда готовы помочь.

Особенности пайки в желобе

Если нужно провести обработку проводов с диметром до 3 мм, то можно обойтись без паяльника, для этого используются желоба. Изготовить их можно из алюминиевой фольги, толщина которой составляет 0,8 мм. Рекомендации по проведению пайки в домашних условиях в это случае выглядят следующим образом:

• Снимаются изоляционные материалы.
• Поврежденные концы следует скрутить между собой, после чего укладываются параллельно.
• Из фольги изготавливается желоб, который будет охватывать место соединения. Он применяется для распределения припоя. Рекомендуется использовать стружку.
• Фольгированный желоб нагревается при помощи свечи или зажигалки. В этом случае нужно быть осторожным, так как расплавленный металл может вытекать и стать причиной получения ожогов. При работ рекомендуют использовать плоскогубцы.

При необходимости припой, который вытек наружу, можно защитить наждачной бумагой. За счет применения фольги существенно повышается степень изоляции.

Подготовка компонентов

Для пайки надо подготовить паяльник с расходниками:

• флюсом;
• припоем.

От выбора инструмента и материалов зависит качество пайки, а следовательно – надежность соединения и долговечность собранной батареи. Также надо заготовить шинки — металлические полоски, которыми надо соединить все аккумуляторы шуруповерта.

Выбор паяльника

Паяльник выбирается по мощности – так, чтобы не перегреть аккумулятор при пайке. На неискушенный взгляд, чем меньше мощность нагревательного инструмента, тем меньше риски. На самом деле, это не так. Успех быстрой, надежной пайки – в быстром создании локального нагрева корпуса так, чтобы пятно повышенной температуры не распространялось далеко за пределы места соединения. Маломощным паяльником так сделать не получится – разогрев займет много времени, за этот период успеет повыситься температура внутри банки. Поэтому надо выбрать электронагревательный инструмент мощностью не менее 40 ватт (выше 100 ватт тоже не надо), и паять быстрыми, точными движениями. Это потребует навыка.

Выбор флюса

Флюс выбирается исходя из спаиваемых материалов. Если шинку можно подобрать из любого металла, легко поддающегося пайке (медь, латунь, никель) и лудить ее с помощью составов на основе канифоли, то корпус аккумуляторного элемента придется паять, каков он есть. Из какого сплава изготовлена банка, может не знать даже производитель АКБ (он закупает готовый металл). Однако современные флюсы могут паять даже неподдающийся алюминий, вся задача состоит в правильном подборе.

Самый лучший вариант – если есть неисправный элемент, предназначенный в утилизацию. На нем можно потренироваться – опробовать флюс. На заменяемой банке проводить тесты не стоит – при неоднократной перепайке аккумулятор несложно перегреть.

Исходя из накопленного опыта, корпуса аккумуляторов легко паяются кислотными флюсами, поэтому, если нет возможности подобрать расходный материал, это беспроигрышный вариант. Но у них есть недостаток – незамеченные и неудаленные брызги кислоты со временем вызывают коррозию (за исключением ортофосфорной кислоты). Поэтому паять надо аккуратно, после пайки зону монтажа следует тщательно протереть, потом промыть жидкостью щелочного типа (хотя бы мыльным раствором). В качестве кислотного флюса можно применить обычный аптечный аспирин.

Выбор припоя

Основной критерий выбора припоя – температура плавления. Она не должна быть слишком высокой, чтобы уменьшить риск перегрева банок. Температуры плавления распространенных припоев (ликвидус) приведены в таблице.

Сравнивая характеристики припоев, становится понятно, что из распространенных сплавов оптимальный вариант – ПОС-60 (ПОС-61). Существует соблазн использовать легкоплавкие припои — сплав Вуда и сплав Розе. Это не лучшая идея по двум причинам:

• при эксплуатации АКБ возможен разогрев элементов до температур размягчения сплавов, что приведет к ослаблению места пайки;
• припои на основе висмута довольно хрупки.

Сплав Вуда, к тому же, токсичен за счет содержания кадмия.

Демонтажные работы

Прежде всего, необходимо извлечь печатную плату с микрочипом, которая находится в устройстве. Корпус надо вскрывать аккуратно, чтобы ни в коем случае не повредить его. Так как в ремонте нуждаются самые разные устройства: телефон, ноутбук, планшет, телевизор, то для их разборки требуется специальный инструмент. Неудобно и ненадежно каждый раз выискивать что-то подходящее из подручных средств для этого. Поэтому хорошим выбором станет универсальный набор инструментов, который поможет аккуратно вскрыть корпус любого современного устройства.

Универсальный набор инструментов ремонтника

Убираем компаунд

Часто, особенно в мобильных устройствах, можно встретить чипы залитые специальным веществом. Это вещество – специальный компаунд. Он позволяет надежно герметизировать элементы. Под них не попадает случайно пролитая вода, а также не сконденсируется влага. Дополнительно компаунд обеспечивает надёжную фиксацию микрочипа, защищая его контактные соединения от разрыва при вибрации, а также ударах. Однако за всеми этими преимуществами стоит сложность снятия зафиксированных компаундом электронных компонентов.

Удалите компаунд по периметру чипа, а также с прилежащих к нему областей. После этого можно приступать к процедуре нагрева микрочипа и его снятию.

Извлекаем микросхему

Ремонт начинается с демонтажа электронного компонента с печатной платы. Для удобства ремонтируемую PCB нужно зафиксировать. Для этого можно воспользоваться специальным держателем. Такое приспособление будет удобно даже при обычных ремонтных работах с электроникой. Определится с держателем вы можете, прочитав нашу специальную статью: «Обзор держателей для печатных плат «третья рука»».

Платодержатели: BEST BST-001C (слева) и BANGSTOOL LFJH400 (справа)

Для снятия микросхемы необходимо прогреть припой соединяющий её с PCB до температуры плавления. Для решения этой задачи можно воспользоваться термовоздушной паяльной станцией (ТВ ПС), либо инфракрасной паяльной станции (ИК ПС).

Термовоздушные станции удобны для выполнения большинства операций по BGA и SMD пайке. Эти устройства компактны, просты в эксплуатации и обслуживании. Подробнее о выборе термовоздушных ПС можно прочитать в статье: «Как выбрать термовоздушную паяльную станцию?».

Термовоздушная ПС Quick 857DW+ (слева) и YIHUA-852D+ (справа)

Инфракрасные ПС имеют больший функционал и предназначены для выполнения серьёзных ремонтных работ. Таких, как: пайка процессоров, видеочипов, реболл графического процессора, микрочипов памяти, а также других.

Их ключевые особенности:

• наличие верхнего и нижнего нагревателей;
• точный контроль температуры нагрева за счет применения термоконтроллера или ПЛК (программируемого логического контроллера);
• дополнительное оборудование в виде вакуумного пинцета, системы позиционирования.

Более подробно о преимуществах, а также критериях выбора ИК ПС можно прочесть в наших статьях: «Как выбрать ИК станцию» , «Обзор паяльных станций или как выбрать паяльную станцию», «ТОП ИК станций».

Инфракрасные ПС для BGA корпусов: ACHI IR 6500 (слева) и Dinghua DH-A2E (справа)

Если микросхема вышла из строя, то при демонтаже можно не сильно беспокоиться о ее перегреве. В такой ситуации важно не повредить саму плату, соседние электронные компоненты, а также пластиковые элементы. Для обеспечения этого надо:

• при работе с термовоздушными нагревателями использовать насадки концентрирующие воздушный поток;
• при использовании ИК станций – оснащать их концентратором, насадкой или диафрагмой фокусирующей, или ограничивающей поток инфракрасного излучения;
• для защиты термочувствительных деталей и электронных компонентов от высокой температуры наклеивать на них алюминиевую клейкую ленту, медный самоклеящийся скотч или полиимидный термоскотч.

Ленты медная, лента алюминиевая, полиимидный скотч

Если предполагается, что компонент не поврежден, то контроль температуры при ее демонтаже очень важен. При использовании термовоздушных фенов выставляют температуру воздушного потока в 300-350 градусов, а на ИК ПС выбирается соответствующий профиль нагрева. В процессе нагрева обязательно выполняют контроль температуры термопарой, пирометром или тепловизором.

Для снятия еще горячего микрочипа, чтобы не обжечься, а также не повредить его при снятии, нужно воспользоваться вакуумным пинцетом.

Пайка проводов без использования паяльника

Провода подвержены обрыву. Припаять провод без паяльника можно при учете нескольких рекомендаций:

• Для начала находится место обрыва и концы зачищаются.
• После этого провода скручиваются между собой для создания прочного соединения.
• Место, которое подвергается обработке, следует немного разогреть. Для этого можно использовать зажигалку или другой источник тепла.
• Припой также разогревается до пластичного состояния, после чего наносится на место соединения.

При работе с проводами крупного сечения следует размельчить припой и посыпать его на поверхность, после этого разогреть поверхность свечой или зажигалкой. В этом случае припой заполняет свободное пространство, за счет чего обеспечивается надежный контакт. При рассмотрении того, как припаять без паяльника следует учитывать тот момент, что подобным образом можно обработать только провода с диаметром 2 мм. Если нужно провести пайку плоского элемента, то детали предварительного лудятся. На момент пайки жила прижимается и посыпается стружкой выбранного сплава, после чего поверхность разогревается.

Технологии реболлинга

Технология наплавления контактных соединений едина для всех компонентов. Она не зависит от того выполняете вы реболлинг процессора, чипа памяти или же это реболлинг видеочипа. Для эффективного выполнения наплавки требуется только практика. Совершенствовать свои навыки можно на неисправных компонентах. Но для начала разберемся с основами технологии реболлинга.

Реболлинг пастой

Пасту для пайки можно использовать при отсутствии шаров подходящего диаметра. При использовании этой технологии нужно контролировать прилегание трафаретной пластины, а также наполненность его ячеек. Не должно быть избытка флюса, а также остатки паяльной пасты не должны находиться на его поверхности.

Ошибки в технологии могут привести к образованию перемычек между контактами, непропаю контактов или выпрыгиванию расплава из ячеек трафарета.

Последовательность операций следующая:

• нанесите флюс, а затем распределите его по контактным площадкам;
• разместите поверх чипа трафаретную пластину, выровняйте её, а затем зафиксируйте всю конструкцию в держателе;
• убедитесь в плотном прилегании пластины, а также отсутствии её изгибания;
• нанесите пастушпателем или лопаткой распределите ее по поверхности заполняя все свободные отверстия, излишки удалите;
• равномерно прогрейте конструкцию термофеном или ИК нагревателем до полного оплавления пасты;
• по окончании оплавления, дайте конструкции немного остыть, а затем аккуратно удалите трафарет;
• под микроскопом убедитесь в качестве наплавления; при необходимости еще раз прогрейте полученные соединения термофеном или допаяйте пропущенные участки;
• после полного остывания смойте с микрочипа остатки флюса.

Накатываем шарики при помощи трафарета

Преимущество шариков – это их строго выверенный диаметр. При их использовании формируются контакты единого размера. Также у них нет срока годности, а это значит, что им не требуется определенных условий хранения, как пастам для пайки. При всем при этом использование шаров значительно ускоряет процесс реболлинга.

В зависимости от используемого трафарета возможны два варианта накатки. Разберем оба.

«Горячая» накатка

При горячей накатке шарики BGA наплавляются без снятия трафаретной пластины.

• нанесите флюс и ровным тонким слоем размажьте его по поверхности микрочипа;
• разместите трафарет, а затем зафиксируйте всю конструкцию в держателе;
• разместите держатель в емкости для сбора излишков шаров;
• насыпьте немного шаров и распределите их по отверстиям кистью;
• выньте трафаретодержатель из емкости и разместите перед собой;
• равномерно прогрейте поверхность термофеном до полного оплавления припоя;
• дав конструкции немного остыть, аккуратно уберите трафарет;
• удостоверьтесь в качестве накатки, а при необходимости дополнительно прогрейте контактные соединения термофеном;
• после полного остывания чипа смойте остатки флюса.

Если трафаретодержатель не имеет площадки для сбора шариков, то разместите его в любой неглубокой емкости. Это позволит вам собрать просыпавшиеся шары и оставив рабочее место в чистоте.

«Холодная» накатка шаров BGA

Для выполнения «холодного» наката используют специальные трафаретожердатели со съемной верхней частью, а также трафаретные пластины с единым размером на 80 мм
или 90 мм.

• нанесите на микрочип флюс тонким слоем распределив его по поверхности;
• разместите чип в трафаретодержателе отцентрировав его;
• разместите трафарет в специальном держателе;
• соедините две части трафаретодержателя;
• выровняйте отверстия с контактными «пятаками» чипа, а затем зафиксируйте всю конструкцию винтами;
• насыпьте шары и распределите их по отверстиям;
• высыпьте излишки шариков, а затем аккуратно удалите трафарет;
• убедитесь, что все шары находятся на своих местах, а при необходимости скорректируйте их положение и доложите недостающие;
• извлеките микрочип из держателя и разместите на термостойкой поверхности;
• выставим минимальную скорость воздушного потока на термофене и равномерно прогрейте шары до их оплавления;
• удостоверьтесь в качестве напайки, в также отсутствии дефектов;
• после полного остывания промойте микросхему.

«Запекания» шаров можно выполнить на инфракрасных паяльных станциях. В таких установках отсутствует риск их сдувания потоком воздуха.

Накатываем шары на микросхему без использования трафаретов

Такой способ реболлинга достаточно трудоемкий. Его выполняют только шариками. Связано это с тем, что вручную нанести одинаковый объем пасты, даже используя шприц-дозатор, невозможно.

Оптимальный способ «накатки», в отсутствие трафарета, – это ручная раскладка шаров по контактным площадкам. Поверхность микрочипа предварительно покрывают флюсом, а затем используя пинцет, медицинский зонд или зубочистку для размещения по контактным площадкам.

По окончанию раскладки выполняется процедура запаивания. Она аналогична той, что применяется при «холодной» технологии.

Для снятия трафарета можно воспользоваться скальпелем либо тонким пинцетом. Помните, что для этого есть всего несколько секунд (не более 15 секунд с момента прекращения нагрева), пока флюс не застыл. Если же опоздать, то придется вновь прогревать микросхему, чтобы добиться размягчения флюса.

Какой аккумулятор 18650 лучше и как его выбрать?

Если исходить из соображений безопасности, то лучшие аккумуляторы 18650 это литий железо фосфатные. Они мало токсичны и в меньшей степени могут взорваться. Когда батарея нужна для фонаря, подойдет любой вид. Но помните, если зарядное устройство не надежное, лучше элемент питания, не имеющий защиты не заряжать.

При выборе аккумулятора 18650 определитесь для каких целей он нужен. Если вы собираетесь использовать его в гаджетах, например в ноутбуке, велосипеде, накопительной батареи, то лучше отдать предпочтение не защищенному варианту. Такие виды производят Panasonic, Samsung, LG, Sony. Обычно у них плоские боковые грани.

Защищенные элементы питания имеют специальную микро плату установленную внутрь корпуса. Такой инструмент позволяет не дать батарейке перезарядится. Кроме этого защищает от короткого замыкания. В фонаре подобный тип стоит использовать, если имеется последовательное соединение из двух таких батарей.

Аккумуляторы 18650 с большой емкостью Panasonic 3600 (NCR18650G) и Sanyo 3500 mAh неплохо подойдут для ноутбуков. Самыми дешевыми и ходовыми являются Panasonic 3100 mAh.

При выборе ориентируйтесь на разновидности АКБ, указанные в разделе выше!

На что стоит еще обратить внимание?

• Номинальный ток.
• Какой может быть нагрев, как греется.
• Напряжение.
• Энергетическая емкость.

Спаять гирлянду подручными средствами

Часто проблемы возникают с гирляндами, которые применяются для украшения дома или ели. Из-за применения тонких жил они часто перебиваются и требуется провести пайку. Среди особенностей этой работы отметим следующие моменты:

• В большинстве случае проблема возникает в блоке управления, так как провода крепятся ненадежно.
• Прорыв может возникнуть по всей длине изделия.
• Если все источники света подключены параллельно, то выход из строя лишь одного приводит к размыканию всей цепи.

Отошедшие контакты найти довольно просто, а вот обрыв только при применении тестера. Только после нахождения места обрыва можно приступить к пайке. Припаять без паяльника можно следующим образом:

• В места обрыва провода следует очистить.
• Можно сделать небольшую скрутку, на которую наносится паста. Она будет использоваться для распределения применяемого сплава.
• Следующий шаг заключается в расплавке припоя, для чего можно использовать зажигалку или свечу.
• После этого место соединения изолируется при помощи трубки, которая также немного прогревается для повышения ее пластичности.

Подобная технология может применяться для восстановления состояния наушников. Процедура пайки не занимает много времени.

Многие пользователи иногда путают этот АКБ с обычным элементом питания на 1,5 вольта. Но это неправильно, его напряжение гораздо больше. Да и габариты другие.

18650 battery что это?

Это аккумуляторная батарея с возможностью многоразовой зарядки. Некоторые виды обладают встроенным портом и возможностью получать заряд от USB разъема. Подобное решение очень удобно.

Таким образом из выше приведенного определения становится понятным что за батарейки tr18650.

Материалы для пайки проводов без паяльника

В целом можно сказать, что процедура пайки без применения специального прибора во многом не отличается от обычной. Для этого могут понадобится следующие материалы:

• Непосредственно припой.
• Ограничительный элемент, который не даст металлу растекаться.

Кроме этого, нужно уделить внимание процессу зачистки обрабатываемой поверхности. Рекомендуется ее очистить от загрязнений, после чего обезжирить.

Способы соединений батареек

Кроме пайки существуют и другие способы соединения банок в аккумуляторные батареи:

• точечной сваркой;
• посредством держателей (холдеров);
• прижиманием полос к выводам магнитами из неодима;
• применением токопроводящего клея.

Все эти способы, за исключением сварки, не дают надежного контакта, поэтому в цепях с большими токами их лучше не применять.

Крепление проводника неодимовым магнитом.

Какие типы АКБ можно паять

Если говорить о возможности пайки выводов, то таким образом можно соединять любые элементы, надо лишь применять правильный флюс. Все аккумуляторы не любят перегревов, поэтому надо принимать специальные меры, чтобы этого избежать.

Литий-ионные банки стоят особняком – они крайне чувствительны к повышению температуры. И дело не только в потенциальной порче химических реагентов. Li-Ion элементы содержат внутри корпуса дополнительные устройства, повышающие безопасность эксплуатации. Например, клапан, открывающийся при повышении давления внутри банки. Эти устройства изготовлены, большей частью, из пластика, и перегрев практически всегда выводит их из строя. Поэтому эксплуатировать такие банки становится опасным, и пайку применять можно только в крайнем случае и очень аккуратно.

Акккумулятор с приваренными шинками.
