Пайка меди паяльником в домашних условиях и пайка медных труб. Сопутствующие материалы

Как паять многожильные провода

Для скрепления таких кабелей выполняют следующие действия:

• очищают жилы от оплетки;
• зачищают концы до металлического блеска;
• покрывают места соединения припоем;
• скручивают жилы;
• обрабатывают место пайки наждачной бумагой (не должно оставаться выступающих волосков, снижающих надежность соединения);
• покрывают скрутку расплавленным оловом;
• обматывают спаянные провода изолентой.

Инструкция по пайке проводов и возможные проблемы в процессе

При прокладке электрических сетей или ремонте бытовых приборов нужно знать, как паять провода правильно. Пайкой называют процесс, при котором жилы соединяют припоем. Температура плавления последнего должна быть ниже таковой у скрепляемых материалов. В домашних условиях используют паяльное устройство, работающее от электричества.

Как пользоваться паяльником

Перед тем как приступить к паянию, нужно залудить жало. Лужение — это процесс, при котором поверхность жала покрывают тонким слоем припоя, чтобы оно не окислялось, лучше удерживало припой и в целом паять было приятнее.

Лудить паяльник нужно, даже если он новый. Если паяльником уже работали, его нужно сначала очистить. Можно использовать для этого металлическую губку, если жало никелированное, или напильник, если жало медное. Но не наоборот.

Когда очистите жало до чистого однородного блеска, сразу, пока оно не окислилось, окуните его в канифоль. Не вынимая жало из канифоли включите паяльник в сеть и подождите, пока канифоль не начнет плавиться. Когда появится легкий дым, достаньте припой и начните водить им по жалу, чтобы расплавить. Капните крупную каплю припоя в канифоль и сразу же опустите туда жало, стараясь как бы втереть его в припой. Когда рабочая часть жала начнет блестеть серебряным цветом — можно приступать к паянию.

Использование

Теперь можно приступать к паянию. В качестве примера возьмем оборванный провод, который нужно снова сделать целым.

• Убедитесь, что провод не под напряжением.
• Снимите изоляцию с конца обоих оборванных концов. Достаточно оголить контакты на 1–2 см. Для резиновой изоляции используйте кусачки. Если под общей изоляцией провода окрашены краской или эмалью, подожгите их зажигалкой, а гарь соскребите ножом, пока провода не станут чистыми и блестящими. Провод с несколькими жилами пальцами скрутите в один, чтобы они не торчали в стороны.
• Включите паяльник и подождите, пока он нагреется. Для проверки опустите жало в канифоль: если пошел пар, значит, инструмент готов к работе.
• Залудите провод. Опустите жало в канифоль и со всех сторон нанесите ее на зачищенный провод. Можно одновременно опустить провод с паяльником прямо в баночку с канифолью на пару секунд, а потом вынуть и залудить со всех сторон жалом, постоянно добавляя припой. То же самое сделайте со вторым проводом.

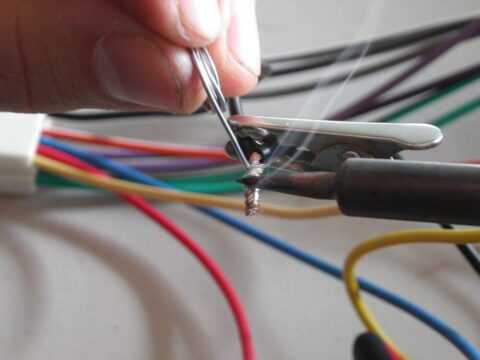

• Держите один провод в руках, а другой положите на стол и зажмите кусачками, чтобы зафиксировать.
• Наберите припой на паяльник: коснитесь проволоки кончиком жала буквально на секунду.
• Соедините провода и быстрым движением нанесите на них каплю припоя с жала. При любом паянии электроники прямой контакт с жалом должен длиться не больше 3 секунд. Уберите паяльник, чтобы не перегреть соединение. Через пару секунд припой остынет и слегка потемнеет. Тогда соединение станет крепким, а пока старайтесь не шевелить проводами. Хороший припой ложится ровным слоем и блестит, а, если потянуть за провода, они не разъединяются.

Особенности пайки электропаяльником

Пайка электропаяльником имеет ряд особенностей перед другими способами соединения. Их необходимо учитывать при выполнении монтажных работ.

Важно! Работая в домашних условиях, старайтесь не вдыхать испарения от паяльника. Дымок от канифоли относительно безопасен. А пары кислот совсем не полезны для органов дыхания и приводят к кашлю. Если нет специальной вытяжки, то пайку следует проводить с открытыми окнами.

Чаще всего электрики используют твердый флюс — канифоль. Есть два способа нанести ее на спаиваемые провода:

• Жало паяльника касается камушка канифоли. Затем флюс переносится с разогретого острия инструмента на спаиваемые провода. Важно успеть нанести канифоль на токоведущую жилу до того, как она испарится с жала. Обычно это 3-5 секунд.
• Зачищенный провод кладется на канифоль и прижимается сверху нагретым жалом. При этом флюс плавится, а провод погружается в расплав.

Канифоль можно смешать с этиловым спиртом. В итоге получится неплохой жидкий флюс, который удобно наносить кисточкой. Здесь важно не переборщить, чтобы раствор не стекал по изоляции провода. Ведь в будущем на это место прилипнет пыль.

Пайка многожильных проводов

Многожильный провод представляет собой множество тонких проволок, сплетенных в один трос и покрытых изоляцией. Такой проводник проще паять, чем монолитный. Любой вид флюса охотно проникает и втягивается в пустоты между тонкими проволоками жилы. Касается это и припоев. Они легко пропитывают многожильный провод. Главное, как следует прогреть его, и пайка пойдет сама собой. Чтобы надежно спаять провода, их необходимо аккуратно скрутить пальцами.

Пайка распредкоробок с помощью тигля

Данный способ позволяет удобно пропаивать скрутки, которые находятся в коробках и подрозетниках. Припой заранее плавится в небольшом тигле объемом от 20 до 100 мл. Спаиваемые провода погружаются в емкость с расплавленным металлом.

Для разогрева тигля и расплавления припоя используется компактная газовая горелка. Некоторые специалисты применяют для этих целей самодельные приспособления, сделанные своими руками из мощных электропаяльников. Но такие устройства требуют напряжения, которое не всегда присутствует в ремонтируемой квартире.

Флюс для пайки алюминия

При пайке с обычной канифолью припой не будет прилипать к алюминию. Здесь необходимо использовать флюс наподобие Ф-64. Он выпускается специально для алюминиевых проводов. Средство продается в жидком виде в форме баночки с кисточкой.

После пайки с Ф-64 скрутку нужно промыть слабощелочным раствором для нейтрализации кислотных свойств флюса. Для получения отмывочной смеси достаточно развести пищевую соду в теплой воде. Затем требуется отмывка простой мыльной водой или жидким мылом с применением зубной щетки.

Пайка позволяет надежно соединять провода при минимальных затратах. Все что нужно: паяльник, припой и флюс. Правильно пропаянный контакт прослужит не меньше, чем сама проводка.

Выбирать паяльник следует по мощности нагревателя. От этого критерия зависит максимальная толщина проводов, которые получится соединить. Тип флюса, припоя, форма и материал ручки паяльника выбираются исходя из индивидуальных предпочтений мастера.

С использованием желобка

Для пайки проводов, диаметр которых составляет не более 3 мм, можно применять специальный желобок. Чтобы изготовить такой желобок можно воспользоваться обыкновенной алюминиевой фольгой, толщина которой составляет около 0,8 мм. Затем с концов провода рекомендуется удалить изоляцию длиной приблизительно в 3 см. Потом очищенные провода необходимо скрутить друг с другом или положить параллельно.

Фольгу следует отрезать в форме полоски, ширина которой должна быть равна участку пайки. Затем ее нужно согнуть в желобок таким образом, чтобы края полностью охватывали и покрывали соединенные участки проводов. Затем в желобок, предварительно загнув одну сторону фольги, насыпается немного канифоли и припоя. Потом фольга, для расплавления припоя, разогревается. После остывания олова, фольгу необходимо снять от спаянных проводов.

Процесс пайки электропаяльником

Весь процесс пайки паяльником можно разделить на несколько последовательных этапов. Все они повторяются в определенном порядке:

• Подготовка проводников. Когда проводники спаиваются, с них снимается изоляция. Затем они механически очищаются от оксидного слоя. Можно использовать небольшой кусок мелкозернистой наждачной бумаги. Металл должен быть блестящим и ярким.
• Увольнение. Нагрейте паяльник до температуры плавления канифоли (она начинает активно плавиться при прикосновении). Берут проволоку, подносят ее к канифоли, нагревают паяльником так, чтобы вся зачищенная часть проволоки была погружена в канифоль. Затем капля припоя берется с кончика паяльника и наносится на оборванную часть провода. Припой быстро растекается, покрывая провод тонким слоем. Проволока слегка поворачивается для более быстрого и равномерного распределения. После лужения медные проводники теряют свою красноту и становятся серебряными. Так поступают со всеми проводами, которые необходимо припаять.

Луженые провода прижимаются друг к другу так, чтобы они плотно прилегали друг к другу. Если припой должен быть длинным, его можно скрутить. Держа проводники, припой берут с жала и прижимают к месту пайки, прикладывая определенное усилие. Это нагревает место пайки, канифоль начинает кипеть и припой растекается. Когда он покроет всю поверхность между проводниками, припой готов. Его держат неподвижно некоторое время, пока припой не остынет (для ускорения процесса можно подуть на место).

Все готово. Вы можете припаять два или более провода одним и тем же способом, вы можете припаять провод к контактной площадке (например, при пайке наушников вы можете припаять провод к штекеру или к площадке на наушнике) и т.д.

Когда вы закончите пайку проводов паяльником и они остынут, соединение должно быть изолировано. Вы можете обмотать его клейкой лентой или надеть и затем надеть термоусадочную трубку. Когда речь идет об электропроводке, обычно рекомендуется сначала намотать несколько витков изоленты, а затем сверху надеть термоусадочную трубку.

Отличия технологии при использовании флюса

При использовании активного флюса, а не канифоли, процесс лужения происходит в обратном порядке. Очищенный проводник смазывается компаундом, а затем нагревается паяльником с небольшим количеством припоя. Далее все соответствует описанию.

Существуют различия при пайке витых пар с флюсом. В этом случае можно лудить любую проволоку без олова, но скрученную, покрытую флюсом, а затем сразу приступать к пайке. Проводники можно даже лудить без зачистки — активные ингредиенты разъедают оксидный слой. Но вместо этого необходимо протереть места пайки спиртом — чтобы смыть остатки химически агрессивных веществ.

Особенности пайки многожильных проводов

Описанная выше техника пайки подходит для одножильных проводов. Если есть скрученные провода, есть особенности: перед лужением провода должны быть раскручены, чтобы все можно было погрузить в канифоль. При лужении следите за тем, чтобы каждый провод был покрыт тонким слоем припоя. Когда провода остынут, снова скрутите их в жгут, а затем можно паять паяльником, как описано выше — окуная жало в припой, нагревая паяное соединение и нанося олово.

Можно ли паять медный провод с алюминиевым

Невозможно напрямую паять алюминий с другими реактивными металлами. Поскольку медь является реактивным материалом, медь не соединяется и не припаивается к алюминию. Это происходит потому, что теплопроводность и электропроводность слишком разные. Алюминий нагревается и расширяется, когда через него проходит ток. Медь нагревается и расширяется гораздо меньше. Постоянное расширение/сжатие в разной степени приводит к тому, что даже самый хороший контакт нарушается, образуется проводящая пленка, и все перестает работать. Именно поэтому медь и алюминий не спаиваются.

При необходимости соединения медных и алюминиевых проводников выполняется винтовое соединение. Используется болт с подходящей гайкой и тремя шайбами. Соединяемые проводники имеют кольца на концах, сформированные в соответствии с размером болта. Возьмите болт, положите одну шайбу, затем проводник, другую шайбу, еще один проводник и третью шайбу сверху и закрепите все гайкой.

Существует несколько других способов соединения алюминиевых и медных проводников, но пайка не является одним из них. О других методах вы можете прочитать здесь, но винтовой метод является самым простым и надежным.

Лужение без паяльника

Во время соединения между собой разнообразных участков конструкций механизмов либо деталей, на их поверхность предварительно наносится небольшой слой специального припоя. Такая процедура называется лужением. Благодаря лужению можно существенно улучшить контакт между соединяемыми деталями, а также повысить качество пайки.

Такую процедуру как лужение можно вполне успешно выполнить без такого инструмента как паяльник. Чтобы нанести тонкий слой припоя на детали необходимо взять небольшую металлическую емкость (можно использовать металлическую крышку из-под банки кофе) и насыпать в нее чистого олова либо оловянно – свинцового припоя. Также в емкость следует добавить немного канифоли.

Затем металлическую емкость нужно разогревать до тех пор, пока не начнет расплавляться помещенный в нее припой. Осуществлять нагрев можно благодаря простой свече, электрической либо газовой плите. Затем конец очищенного от изоляции провода необходимо поместить в канифоль, а потом в расплавленный припой приблизительно на 2 секунды. Затем провод следует извлечь из емкости с расплавленным припоем и при помощи обыкновенной тряпки потереть его. Это позволит устранить из поверхности провода лишние слои припоя.

Без применения пальника можно залудить небольшие участки плоских деталей. Для того на их поверхность необходимо поместить немного, заранее наструганного, припоя и канифоли. Затем деталь необходимо разогреть. Для этого нижнюю ее часть подносят к источнику огня. Разогревать деталь рекомендуется непосредственно в том месте, куда была насыпана канифоль вместе с припоем. После того, как припой полностью расплавится, его при помощи стального стержня, следует аккуратно, равномерно растереть по плоской поверхности детали.

Во время лужения деталей, изготовленных из стали, канифоль использовать не нужно. Однако участки и места стальных деталей, где будет производиться пайка или лужение, необходимо предварительно обработать, используя для этого специальную паяльную кислоту.

Техника безопасности

Поскольку паяльные работы проводятся с использованием высоких температур, необходимо надевать защитные перчатки во время всех манипуляций.

Опасные химические пары или испарения могут вызвать повреждение дыхательной системы, поэтому работы следует проводить в хорошо проветриваемом помещении и в защитной маске.

Пайка медных труб не представляет особой сложности. Учебное видео по пайке медных проводов, которое можно посмотреть на многих веб-сайтах, расскажет вам больше о пайке.

Пайка проводов без использования паяльника

Без применения паяльника можно быстро и легко спаять между собой медные провода. Для этого концы проводов подвергаются процессу лужения, а затем скручиваются друг с другом. Потом место пайки необходимо разогревать до тех пор, пока не начнет плавиться слой нанесенного припоя. В этом случае, в качестве элемента для разогрева следует использовать свечу, спички либо обыкновенную зажигалку. Это обусловлено тем, что в данном случае, для разогрева поверхности необходимо узконаправленное пламя.

Для пайки посуды либо домашней утвари, сделанной из алюминия, рекомендуется применять специальный припой, в состав которого входит свинец и олово. Чтобы соединить между собой провода большого диаметра, на место пайки, перед нагревом необходимо добавить немного измельченного припоя. Это обусловлено тем, что одного лужения, для надежного соединения между собой крупного провода может быть недостаточно. Таким образом, можно соединять между собой медные провода, диаметр которых не превышает отметки в 2 мм.

Чтобы надежно припаять провода к деталям, на которых присутствует плоская поверхность необходимо подвергнуть их процессу лужения. Полудить нужно участок поверхности детали, где будет выполняться пайка и конец провода. Затем провод нужно прижать к плоской поверхности и насыпать на него немного припоя. После этого деталь следует разогреть, пока олово полностью не расплавится.

Как правильно паять

Он заключается в выполнении последовательных операций:

• труба нарезается на отрезки необходимых размеров, которые для удобства маркируются – подача или обратка;
• с края снимается фаска;
• зачищаются края на 2 см: внешние на трубе, а также внутренние в раструбе;
• полосой по зачищенным поверхностям (внешней и внутренней) наносится флюс;
• соединение собирается: труба вставляется в раструб;
• излишки флюса снимаются бумажной салфеткой, но не полностью – оставляется кромка 1–2 мм;
• зажигается горелка, пламя подносится к месту соединения;
• поверхность нагревается 10–15 секунд до определенной температуры – флюс должен приобрести оловянный цвет;
• припой кладется сверху соединения, при нагревании он будет втянут в стык, растечется по шву, заполняя его.

Если стык соединения не был очищен от щетины или пыли,ив результате протекает паянный шов медной трубы водопровода, то восстановить герметичность можно одним из двух методов:

С использованием паяльника

• поверхность зачищается, обрабатывается ортофосфорной кислотой, нагревается паяльником, наносится олово;
• с применением горелки: на зачищенную поверхность наносится флюс, нагревается, кладется припой, расплавляется.

Как правильно паять медь газовой горелкой

Запаять медную трубку можно следующим образом:

• Зачистить место пайки мелким надфилем, шкуркой или металлической щеткой.
• Размельчить канифоль и посыпать место пайки.
• Нагреть трубку над газовым пламенем до тех пор, пока канифоль расплавится.
• Положить припой ПОС-30 или 40 и расплавить его паяльником, распределяя по поверхности.

В быту с обработкой меди сталкиваются не только тогда, когда надо паять медные трубы отопления или водопровода, но и в авторемонте, если на автомобильном радиаторе появилась трещина или течь. В этом случае делается пайка медного радиатора своими руками. Вместо газовой горелки автолюбители используют мощный электропаяльник для медных труб на 250 Вт. Для зачистки меди применяют шлиф шкурку или металлическую щетку, а для пайки олово,в качестве паяльной кислоты применяют канифоль или ортофосфорную.

Пайка паяльником в домашних условиях

Паять медь паяльником проще, чем с использованием горелки. Процедура выглядит следующим образом:

• Поверхность радиатора зачищается мелкозернистой шкуркой или щеткой.
• На края поврежденного участка равномерно наносится несколько капель кислоты.
• Трещина нагревается электропаяльником, подносится припой. Расплавившись, олово заливает пробоину.

Самостоятельная пайка медных труб отопления или водоснабжения, устранение трещин на радиаторах – несложный по технологии процесс, осуществимый в домашних условиях при наличии небольшого набора инструментов.

Паять медь домашних условиях — это под силу каждому мужчине.

Оборудование для пайки

С точки зрения техники, спайка проводов — это не самый простой способ подключения токоведущих жил. Для создания контакта необходимы инструменты и расходные материалы. Минимальный комплект для пайки включает:

• паяльник и подставка;
• припой;
• флюс.

Однако для более продвинутого и качественного соединения также могут пригодиться:

• паяльная паста;
• оплетка для удаления припоя.

Инструменты и расходные материалы для пайки

Классический паяльник состоит из 4 конструктивных элементов:

• кабель питания;
• рукоять;
• нагревательный элемент;
• жало.

Питающий кабель предназначен для передачи электроэнергии от розетки к нагревательному элементу. На его конце имеется стандартная штепсельная вилка. Нагревательный элемент выполнен из нихромовой проволоки. Он крепится в рукояти из дерева или пластика обычно при помощи винта. Тепло от нагревателя передается на медное жало паяльника. Выбран именно этот металл, так как он хорошо передает тепло к месту пайки. Медное жало периодически необходимо подтачивать напильником. Это придает ему требуемую форму. В современные паяльники часто устанавливают необгораемые жала. Они не меняют формы от длительной работы и не нуждаются в обработке напильником.

Припой представляет собой мягкую проволоку матового серебристого цвета диаметром 0,1-6 мм. Она выполнена из сплава олова и свинца. С советских времен популярностью пользуется припой марки ПОС-60. Он оптимально подходит для пайки медных проводов. В состав ПОС-60 входит 60% олова и 40% свинца.

Существуют и другие марки припоев (ПОС-10, ПОСК, ОЦ). Они отличаются химическим составом и физическими свойствами. Например, припой ПОС-60 плавится при температуре 183°C. Для работы с ним жало паяльника необходимо разогреть до температуры 200-240°C. Припой ПОС-15 плавится при 280°C. Паяльник придется разогреть до более высоких температур.

Обратите внимание! Большинство продаваемых паяльников имеют правильную температуру для ПОС-60. Если требуется работать с другими припоями, то придется приобретать паяльную станцию. На ней возможно вручную регулировать температуру жала и поддерживать ее на заданном уровне.

Флюс для медных проводов

Без флюса не получится выполнить качественное соединение. Он предназначен для подготовки спаиваемых поверхностей к лужению припоем. Флюс растворяет жиры и оксидную пленку, которые всегда присутствуют на медных жилах.

Флюсы бывают 3 видов:

• твердые;
• жидкие;
• пастообразные.

Примером твердого флюса служит канифоль. Это хоть и устаревший, но по-прежнему востребованный расходный материал. Канифоль состоит из смол хвойных деревьев. В состав современных флюсов часто входят различные жиры и кислоты. Применяя их, возможно паять сталь и другие металлы.

Жидкие флюсы выпускаются в виде баночек с кисточкой. Формат такой же, как у женского лака для ногтей. С помощью кисточки удобно наносить жидкий флюс на электропроводку или иное место пайки.

Пастообразные флюсы представляют смесь жидких и твердых. Нередко в состав входит вазелин и различные жиры. Такой флюс удобно наносить на место пайки при помощи зубочистки или спички. Также практикуется простое окунание зачищенного провода в смесь.

Важно! Самый главный критерий при выборе флюса — это его активность. От этого зависит надежность контакта. Для пайки меди оптимально подходит слабоактивная канифоль. Если применить для подобных проводов сильноактивные флюсы на основе соляной или ортофосфорной кислоты, то со временем место контакта начнет окисляться.

Под паяльными пастами принято называть или пастообразные флюсы или готовый состав для пайки, в котором уже содержится припой. Использование данной смеси упрощает процесс пайки. В составе паяльных паст присутствует флюс и мелкодисперсный припой. Их соотношение подобрано оптимальным образом. Поэтому нет необходимости самостоятельно брать на жало нужное количество припоя и канифоли.

Паяльные пасты используются преимущественно для работы с smd радиодеталями. Обычно с их помощью не паяют проводку, но в теории это вполне возможно.

Подставка для горячего паяльника

Во время работы паяльник не всегда находится в руках. Он может быть отложен в сторону, например, для скручивания проводов в распредкоробке. Паяльник горячий, его нельзя класть на горючие или плавящиеся материалы. Поэтому для безопасной работы необходима жаростойкая подставка.

Иногда она идет в комплекте с паяльником. Хотя ее отсутствие в коробке не критично. Большинство радиолюбителей и электриков изготавливают подставку своими руками. В самодельном варианте можно удобно и под свою руку расположить баночку с канифолью, припоем и некоторыми мелкими инструментами для пайки.

Оплетка для удаления лишнего припоя

Оплетка не является обязательным атрибутом для успешной пайки. Она используется для быстрого и удобного удаления лишнего припоя.

Оплетка выполнена в виде ленты, сплетенной из тонких проволок меди. Ее ширина лежит в пределах от 2 до 10 мм. Оплетка прикладывается к месту, где набежал лишний припой. Затем она прижимается горячим жалом паяльника. Лишний припой начинает плавиться и под действием капиллярного эффекта всасываться в волокна оплетки. Принцип такой же, как если положить губку для мытья посуды в тарелку с водой. Она втянет лишнюю влагу.

Обратите внимание! Оплетка для удаления припоя продается в магазинах. Однако ее возможно получить гораздо быстрее и дешевле. Экраны некоторых сигнальных кабелей обладают таким же строением как лента для удаления припоя. Достаточно разделать старый ненужный антенный провод РК-75 и бесплатная оплетка для пайки готова. Для улучшения всасывающих свойств ленту не помешает пропитать любым слабоактивным жидким флюсом.

Правила пайки меди

При потребности спаять медное изделие или изделие, содержащее медные компоненты, нельзя дать однозначный ответ, как и чем лучше всего это сделать. Выбор способа и инструментов зависит от множества факторов, таких как размер и масса деталей, их состав. Учитывается и нагрузка, которой должны подвергаться уже спаянные изделия. Способов пайки несколько, и лучше знать их все, чтобы при необходимости выбрать наиболее подходящий.

Пайка крупных деталей

Схема капиллярной пайки меди.

Если паять нужно массивные или крупные детали, которые нельзя прогреть до нужной температуры при помощи паяльника, используется горелка и медный припой. Флюсом в этом случае служит бура. Прочность медно-фосфорного припоя выше, чем у стандартного оловянного.

На механически зачищенную трубу или проволоку наносится тонкий слой флюса. На трубу после этого надевается фитинг, также механически зачищенный. При помощи газовой горелки место соединения греется до тех пор, пока медь, покрытая флюсом, не поменяет цвет. Флюс должен стать серебристого цвета, после этого можно вносить припой. Расплавляется припой мгновенно и проникает в щель между трубой и фитингом. Когда капли припоя начнут оставаться на поверхности труб, припой убирают.

Не следует перегревать трубы, так как это не способствует появлению большего капиллярного эффекта. Напротив, медь, нагретая до черноты, хуже поддается пайке. Если металл начал чернеть, нагрев следует прекратить.

Пайка проводов или проволоки

Чтобы спаять тонкие медные провода, нельзя использовать припой на основе хлорида цинка, так как он разрушит медь. Если никакого флюса в наличии нет, можно в этом случае растворить в 10-20 мл воды таблетку аспирина.

Схема сварки меди в среде инертных газов.

Медный же провод или детали из проволоки различного сечения могут быть с легкостью прогреты для нужной температуры при помощи паяльника. Температурный режим должен быть тот, при котором плавится припой, оловянный или свинцово-оловянный, им же и производится спайка. Флюсы должны содержать канифоль или быть изготовленными на ее основе, может быть использовано паяльное масло или даже сама канифоль.

Поверхность провода очищается от грязи и оксидной пленки, после чего детали пролуживают. Этот процесс включает в себя нанесение на разогретую медь тонким слоем флюса или канифоли, а затем и припоя, который при помощи паяльника распределяется по поверхности как можно ровнее. Детали, требующие соединения, соединяют и еще раз прогревают паяльником до тех пор, пока уже застывший припой снова не начнет плавиться. Когда это происходит, паяльник убирают и соединение остывает.

Детали можно зажать в тисках так, чтобы расстояние между ними составляло 1-2 мм. На детали наносят флюс и нагревают их. К зазору между раскаленными деталями подносят припой, который расплавится и заполнит собой зазор. Температура плавления у припоя для пайки этим способом должна быть ниже, чем температура плавления меди, чтобы детали не деформировались. Деталь остывает, затем ее промывают водой и дорабатывают при необходимости наждачной бумагой до гладкости и однородности.

Пайка посуды или запаивание отверстий в меди

При запаивании посуды пользуются чистым оловом, температура плавления которого выше, чем у припоя оловянного или с содержанием свинца. Иногда для запаивания крупных деталей используются молотковые паяльники, нагреваемые на открытом огне газовой горелки или паяльной лампы. В дальнейшем все происходит по стандартной схеме: зачистка, флюс и лужение, соединение деталей и прогревание паяльником. Именно для этого паяльника удобен припой из чистого олова.

Изнутри в фитинге, как правило, присутствует кайма, препятствующая продеванию его на трубу насквозь. Ее можно удалить при помощи грубого напильника, если фитинг нужно надеть на трубу дальше предусмотренного и запаять таким образом ненужное отверстие.

Пайка с использованием пасты

Соединить между собой провода либо разнообразные электронные, радиодетали можно без использования паяльника, при помощи специальной паяльной пасты. Такую пасту можно сделать самостоятельно, в домашних условиях. Для этого нужно взять эмалированную кастрюлю или ведро и налить в нее концентрированную соляную кислоту (32 мл). Затем в емкость необходимо добавить немного воды (12 мл). После этого, в раствор следует добавить цинк (8,1г), и олово (7,8г). Стоит отметить, что олово в емкость добавляется только после полного растворения в растворе ранее добавленного цинка.

После того, как закончится действие химической реакции, из полученной смеси, путем выпаривания нужно удалить воду. После этого в емкости должна остаться пастообразная, по своей консистенции, смесь. Затем полученную пасту нужно положить в емкость, сделанную из фарфора и добавить в нее измельченный до порошкообразного состояния свинец (7,4г), олово (14,8г). Кроме того, в смесь, для получения пасты, необходимо добавить сухой нашатырь (7,5г), глицерин (10г), канифоль (9,4г), а также измельченный до консистенции пыли цинк (29,6г).

Чтобы спаять между собой провода или детали при помощи пасты нужно сначала зачистить районы, где будет производиться пайка. Затем, используя кисточку, на места пайки нужно нанести слой пасты и при помощи свечи либо огня спиртовки разогреть ее. После расплавления пасты, необходимо убрать источник пламени и подождать пока она полностью не застынет.

Инструменты и материалы для пайки меди

• труборез;
• фаскосниматель;
• труборасширитель;
• металлическая шерсть;
• тиски;
• пассатижи;
• пинцет;
• паяльник;
• припой;
• флюс;
• бура;
• паяльное масло;
• газовая горелка.

Схема электросварочного аппарата.

Труборез требуется для того, чтобы нарезать трубы по длине. Принцип работы у труборезов один и тот же, хотя моделей в продаже можно встретить очень много. Труба для ее обрезки зажимается между роликами и лезвием, затем труборез вращают вокруг, подтягивая на треть оборота нижний болт. Чтобы получить ровный край, трубу держат строго перпендикулярно по отношению к инструменту. Труба, как правило, разрезается за 5-6 оборотов. Газовой горелкой возможно произвести низкотемпературную пайку меди, так как ее температура не превышает 450°. Не все конструкции горелок, имеющихся в продаже, подходят для пайки.

Перед тем как выбрать горелку для того, чтобы паять медь, нужно обратить внимание на инструкцию, так как те горелки, пользование которыми начинается с разжигания мангала, не подходят для этих целей. Как правильно паять медь? Нужно делать это паяльником или горелкой с узконаправленным пламенем

Трубу такая горелка нагреет за считаные секунды, и газового баллончика хватит при экономном использовании надолго. При выборе горелки нужно смотреть и на состав газа в баллоне. Как правило, это смесь пропана и бутана, но при этом чем выше содержание бутана, тем выше температура пламени.

Металлическая шерсть используется для очистки меди перед работой горелкой и паяльником. Ею плотно обжимают конец трубы или проволоки и совершают с усилием несколько вращательных движений. Для проволоки этого достаточно, а трубу следует зачистить еще и изнутри. Узкие трубки (фитинги) можно очищать специальными предназначенными для этого ершиками, при этом категорически запрещено пользование наждачной бумагой, особенно крупных фракций, и тем более напильника. Медь является мягким металлом, и при использовании наждачной бумаги компоненты наждака останутся на поверхности, препятствуя адгезии и хорошему соединению.

Схема точечной сварки меди.

Припой можно приобрести смотанным для удобства использования в катушки. Это оловянная проволока, диаметр которой около 3 мм

Желательно обращать внимание на отсутствие в припое свинца, о чем должна сообщать специальная надпись на катушке. Важным для пайки компонентом является и флюс, который смачивает основной металл (в данном случае медь) перед пайкой, проникая во все капилляры

Растекается по поверхности флюс под действием капиллярных сил. Перед тем как правильно паять, поверхность должна быть совершенно чистой и лишенной окислов. Шов будет прочен только в том случае, если компоненты будут защищены от кислорода, присутствующего в воздухе. Использование флюса повышает адгезию припоя наравне с механической зачисткой поверхностей.

При использовании флюса не играет большой роли, предназначен ли он для припоя с содержанием свинца или без, эти разновидности являются взаимозаменяемыми. Непригодны для использования с медью флюсы для пайки нержавеющей стали. Обыкновенная канифоль также может быть использована, но возможны проблемы с ее нанесением.

Подготовка проводов к спаиванию

Спаиваемые провода требуют подготовки. Для ее выполнения необходимо соблюдать следующие правила:

• Запрещена пайка проводов, находящихся под напряжением. Возникает риск короткого замыкания на корпус паяльника.
• С токоведущих жил снимается изоляция. Здесь пригодятся кусачки или нож. Все зависит от сечения и типа проводки.
• Если необходимо припаять тонкие слаботочные жилы, достаточно снять 15-20 мм изоляции. В компактных электронных устройствах хватит 1-2 мм.
• При пайке в распределительной коробке провод зачищается не менее чем на 50 мм. Затем выполняется скрутка, далее сама пайка.
• Если соединяемые проводники слишком грязные и окисленные, то флюс не поможет. Придется снять загрязнение при помощи ножа или надфиля.
• Для пайки эмалированных проводов с них следует снять изоляцию. Она легко удаляется с помощью ножа, надфиля или пламени зажигалки.

Особенности пайки радиодеталей на плату

Микросхемы снабжены покрытыми оловом выводами. Их можно паять без предварительной обработки. Лужение требуется только при самостоятельном изготовлении плат.

Соединение провода с микросхемой выполняют так:

• Сгибают выводы пинцетом, устанавливают их в соответствующие отверстия платы.
• Закрепляют детали. Покрывают жало паяльника припоем и канифолью, прикладывают к месту соединения вывода с кабелем. Расплавленное олово должно равномерно распределиться по обрабатываемому участку.
• Деталь придерживают пинцетом до застывания расплава. Обрабатывают плату обезжиривающим составом.
• Убеждаются в отсутствии олова на дорожках микросхемы.

Достоинства и недостатки спаивания проводов

Пайка заметно выигрывает перед большинством других методик соединения проводов. Из основных ее достоинств отмечается:

• Дешевизна. Достаточно 1 раз приобрести паяльник и комплект припоя с флюсом, и получится надежно спаять тысячи проводов.
• Простота. Научиться пользоваться паяльником возможно за 1 час.
• Надежность соединения. Контакт уступает по электрическим и механическим свойствам разве что сварке. Клеммы Wago, обжимки и, тем более, скрутки не способны обеспечить столь качественный контакт, как пайка.
• Универсальность. Возможно одновременно соединять жилы кабелей разного сечения. Причем их количество в одной точке контакта неограниченно.
• Спайка проводов разрешена по ПУЭ. Получаемое соединение надежно.
• Не нужен громоздкий сварочный трансформатор. Переносить паяльник гораздо легче.

У этого способа соединения имеются и недостатки:

• Для работы стандартного паяльника требуется розетка с сетевым напряжением 220 В. Недостаток слабый. Существуют паяльники, работающие от встроенного аккумулятора и даже от газа. Последние вообще не требуют электричества.
• Соединение получается неразборным. Спаянные между собой провода возможно рассоединить только при помощи паяльника и повторного расплавления припоя.

Использование газового паяльника

Технология пайки медных изделий

Когда все инструменты и материалы готовы, можно приступать к процессу пайки. Выполняйте все операции в таком порядке:

Отрезаем деталь необходимой длины

Для резки медных труб можно использовать различные инструменты. Наиболее распространенным инструментом является ручной резак для медных труб. Необходимо только держать трубу перпендикулярно инструменту, чтобы рез был прямым.

Зажмите деталь между валиком и лезвием и вращайте труборез вокруг нее. Не забывайте затягивать регулировочный винт примерно на треть оборота после каждого поворота. С труборезом срез будет ровным, а задиры появятся только внутри трубы.

Лучше всего резать детали труборезом. Важно, чтобы инструмент был хорошего качества, иначе деформация медной трубы будет неизбежна

Но в этом случае диаметр немного уменьшится, что нежелательно. Вы избежите деформации детали, если будете резать ее ручной пилой. Но в этом случае будет много заусенцев, которые нужно будет удалить, и вам придется использовать шаблон, чтобы уменьшить фаску реза.

Смятие или овализация среза трубы приведет к неприятным последствиям, поскольку обязательно изменит размер монтажного зазора. Этот показатель должен быть в пределах 0,02-0,4 мм. Если зазор меньше, припой не сможет проникнуть в него. Если зазор больше, капиллярный эффект не будет заметен.

Результатом резки должна быть строго цилиндрическая деталь с минимальным скосом. Обязательно удалите заусенцы, очистите внутреннюю часть детали скребком и обезжирьте ее. Отрежьте второй кусок трубы таким же образом. Возьмите расширитель труб и с помощью молотка увеличьте диаметр второй трубы.

Необходимо качественно зачистить заусенцы на соединенных трубах. Внутри деталей не должно быть заусенцев или надрезов, которые могут препятствовать потоку жидкости.

Проверьте, как детали подходят друг к другу, проверив размеры зазора для подгонки. Она должна быть точно такой, как указано. Очистите и обезжирьте другую часть. Очистите весь участок трубы, помня, что длина стыка должна быть равна диаметру детали.

Наносим флюс на поверхность трубы

Согласно правилам технологии пайки медных трубок, нам необходимо нанести на детали слой флюса. Берем массу и аккуратно наносим ее кисточкой на внешнюю поверхность тюбика, который будет находиться внутри шва.

Мы проводим операцию очень тщательно. Постарайтесь взять минимальное количество флюса и полностью распределить его по деталям. На поверхности не должно оставаться излишков флюса.

Соединяем детали перед пайкой

После нанесения флюса на детали их необходимо соединить вместе. Это нужно сделать быстро, чтобы избежать попадания загрязнений на влажную поверхность. Если мы работаем с арматурой или розеткой, мы соединяем их в единое целое.

Для этого мы поворачиваем их как можно дальше. При вращении детали не только «встают на место», но и флюс максимально равномерно распределяется в монтажном пазу.

Чтобы равномерно распределить флюс внутри соединяемых деталей, их необходимо повернуть и тщательно проверить соединение. Если на поверхности трубы остался излишек флюса, немедленно удалите его чистой тканью или салфеткой.

Не оставляйте флюс на деталях, так как он является агрессивным химическим соединением.

Образование соединения при низкотемпературной пайке

При изготовлении мягкого соединения следует использовать мягкий припой и низкотемпературный флюс. Нагрев можно осуществлять с помощью стандартной или небольшой газовой горелки, заполненной смесью пропана с воздухом или пропана с бутаном и воздухом. Можно также использовать специальный электрический паяльник.

Возьмите горелку, включите ее и направьте пламя на соединение труб. Точка контакта между пламенем и деталью должна постоянно перемещаться. Это необходимо для обеспечения равномерного нагрева деталей. Возьмите паяльник и время от времени касайтесь им монтажного зазора. При достаточном нагреве припой начнет плавиться.

Припой подается в секцию пайки, когда детали становятся достаточно горячими, чтобы расплавиться от собственного тепла.

Как только это произойдет, отведите пистолет в сторону, чтобы полностью заполнить капиллярный зазор припоем. Если припой еще не начал плавиться, продолжайте нагрев. Особенностью низкотемпературной пайки является то, что припой специально не нагревается. Он должен расплавиться от тепла нагретых компонентов соединения.

После того как припой полностью заполнит капиллярное соединение, ему следует дать остыть, желательно в естественных условиях. Помните, что мягкий сустав не очень прочный, поэтому не прикасайтесь к нему, когда он горячий.

Еще один важный момент: очень важно не перегреть шов. Очень важно не перегреть медь в процессе пайки. В противном случае флюс на металле будет разрушен и, следовательно, не сможет растворить и удалить любые окислы, что оказывает значительное негативное влияние на качество соединения.

Поэтому рекомендуется использовать флюс и паяльный порошок. Когда температура детали достаточна для нагрева припоя, порошок расплавится, и можно будет увидеть капли сплава, блестящие внутри флюса.

Если использование пламени по каким-либо причинам неприемлемо, применяются паяльники с электрическим приводом. Это оборудование состоит из источника питания, электрощипцов и паяльника.

Процедура нагрева и последующего формирования паяного соединения ничем не отличается от описанной выше. Единственное отличие заключается в том, что для полного нагрева детали может потребоваться меньше времени, чем при использовании резака.

Образование шва при пайке высокотемпературного типа

При этом виде пайки для нагрева деталей также используется газовая горелка. Это смесь пропана с кислородом или ацетилена с воздухом. Можно также использовать смесь ацетилена и кислорода.

Мастера рекомендуют нагревать детали равномерно и быстро. То есть, процесс нагревания должен быть коротким. Газ, горящий в устройстве, должен давать светло-голубое пламя низкой интенсивности.

Для нагрева медных деталей при пайке можно использовать специальный электрический паяльник с удобной ручкой и регулируемым давлением.

Медленно перемещайте пистолет вдоль сварного шва, чтобы нагрев был как можно более равномерным. Когда медь нагреется примерно до 750°C, она приобретет темно-вишневый цвет. На этом этапе подайте припой.

Вы можете немного нагреть его горелкой, чтобы он стал горячее. Помните, однако, что припой должен плавиться от нагретых частей соединения, а не от горелки. В идеале соединение должно быть минимально нагрето, чтобы припой сразу же расплавился и с первого раза заполнил монтажный зазор.

Это возможно не сразу, но будет улучшаться по мере накопления опыта. Когда зазор будет полностью заполнен припоем, дайте соединению остыть. Не прикасайтесь к нему в течение этого времени. Тщательно протрите остывшее соединение, чтобы избавиться от остатков флюса.

Подробное объяснение технологии пайки медных труб газовой горелкой можно найти в статье, с содержанием которой мы советуем вам ознакомиться.

Недопустимые ошибки

Причиной некачественного соединения двух деталей чаще всего становится спешка, поэтому не забывайте контролировать края изделия на отсутствие посторонних мелких предметов, которые могут образоваться после резки.

При нанесении флюса важно не пропустить даже самый маленький участок поверхности, так как любой дефект может привести к плохому контакту.

Если какой-либо участок поверхности недостаточно нагрет, это приведет к слабому плавлению двух металлов. Перегрев может привести к выгоранию флюса и образованию окалины или оксида на паяном соединении, что влияет на надежность.

Какие инструменты потребуются для пайки проводов

Для соединения кабелей потребуется паяльник — инструмент мощностью не менее 80 Вт.

Желательно иметь подложку, на которую устанавливаются соединяемые элементы. Для обрезки и обработки жил потребуются пассатижи и напильник.

Физика процесса пайки

Пайка проводов — это их электрическое соединение, по надежности уступающее только сварке. При спаивании токоведущие жилы соединяются на уровне микрочастиц. Расплавленный припой проникает в поверхность медного провода и становится с ним одним целым.

Соединение проводов с помощью пайки

Для достижения этого эффекта требуется 2 фактора:

• Высокая температура. Необходима для расплавления припоя до текучего состояния.
• Чистота поверхности спаиваемых металлов. Слой грязи, окисла или жира препятствует диффузии припоя в поверхность металла.

Что можно сделать с помощью паяльника

Паяние или пайка — способ соединения элементов с помощью жидкого сплава разных металлов. Ее используют для деталей из алюминия, меди и любых черных, цветных и драгоценных металлов. Когда расплавленный металл остывает, соединение становится крепким и передает ток. Для того чтобы плавить металл, соединять или разъединять детали используют паяльник. Он нужен для:

• пайки проводов
• паяния и замены радиодеталей в бытовой технике
• ремонта светильников, светодиодов, тонкостенных труб
• ремонта компьютеров, смартфонов и другой электроники
• быстрого прожига отверстий в пластике
• DIY, робототехники, создания и сборки электроники

Техника безопасности при пайке меди

Нужно учитывать, что проводимость тепла у меди очень высока, вследствие этого паять детали, держа их в руках без защиты, не рекомендуется, скорее всего это кончится получением ожогов. Детали короче 30 см держат исключительно клещами либо в защитных рукавицах. Если в процессе пайки на оголенные части тела капнет флюс, требуется немедленно смыть его водой с мылом, так как, помимо термического, можно заработать химический ожог.

При любых работах с открытым огнем и раскаленным металлом, а также флюсом, который содержит кислоту, нежелательна одежда из синтетики, так как возгорается и плавится такая ткань значительно быстрее прочих. Обязательно проветривание при работе, дым от сгоревшего флюса вреден.

Если навыков пайки нет совершенно, перед выполнением ответственной работы желательно потренироваться на обрезках труб или проводов. Сложностей в этой работе немного, и 2-3 раз, как правило, хватает, чтобы усвоить все основные приемы. Если собирается водопроводная система, рекомендуется предварительно собрать ее на полу прежде, чем устанавливать все на места. После сборки и пайки система должна быть хорошо промыта горячей чистой водой, чтобы удалить с внутренней стороны труб части флюса и припоя.

Водопроводная разводка или системы отопления из медных труб обходятся недешево, но они прочны и долговечны. Поскольку медь обладает высоким коэффициентом теплопроводности,хорошими антикоррозийными и антибактериальными свойствами, трубопровод из нее эффективен и долговечен. Пайка меди в домашних условиях не представляет сложности:на трубы надевается раструб-муфта, а затем шов герметизируется. Вместо использования раструба иногда расширяют конец одной трубы и вставляют в нее другую. Такое соединение удобно тем, что для него не требуется фитингов, а срок службы равен длительности жизни самих труб.

Меры предосторожности

При сварке медных труб не лишним будет соблюдать правила безопасности:

• все работы выполняются в специальной одежде и перчатках, не помешает надеть специальные очки, чтобы избежать попадания искр на кожу и слизистые оболочки;
• Будьте осторожны при использовании газовой горелки и не забывайте давать ей остыть, иначе инструмент перегреется и станет бесполезным;
• предварительно убедитесь, что газовые, отопительные или водопроводные сети отключены, чтобы пайка могла проводиться в безопасных условиях.

При соблюдении технологий пайки и сварки результат не будет вызывать беспокойства в течение многих лет.

Как устроен паяльник и как его выбрать

Электрический паяльник состоит из деревянной или пластмассовой рукоятки, провода питания, корпуса и наконечника. Главная деталь в нем — наконечник, который чаще называют жалом. Жало бывает из меди или другого металла, с никелевым покрытием. Новичкам лучше выбирать паяльник с медным жалом, так как у меди самый большой коэффициент передачи тепла и к медному наконечнику будет лучше прилипать припой.

У самых простых паяльников внутри корпуса находится спираль из нихромовой проволоки — элемент, который разогревает жало до 250 градусов и выше. Есть и более продвинутые модели: керамические и импульсные паяльники, но для бытовых нужд достаточно паяльника со спиралью внутри.

Одна из главных характеристик паяльника — его мощность. Новичкам лучше выбирать модели в диапазоне 25–40 Вт: паяльник мощнее будет слишком громоздким и может постоянно перегревать радиодетали, что приведет к их поломке. Удобно паять паяльником, у которого есть возможность регулировать длину жала, вытягивая его из корпуса.

Для разных видов работ используют паяльники разной мощности:

• для микросхем и миниатюрных компонентов электросхем — 10–20 Вт
• для радиодеталей — 30–40 Вт
• для простого бытового ремонта — 20–40 Вт
• универсальный паяльник — 60 Вт
• для толстых проводов и крупных деталей — 80–100 Вт

Пошаговая инструкция по пайке проводов

Процесс соединения кабелей включает в себя следующие этапы:

• Подготовку жил. Перед пайкой провода очищают от оплетки. После этого снимают оксидный налет мелкозернистой наждачной бумагой. Жилы должны стать светлыми и блестящими.
• Лужение проводов. Паяльник нагревают, чтобы он мог расплавить канифоль. Проводник подносят к куску материала для лужения, дожидаются погружения очищенной части в вещество. После этого на жало инструмента наносят припой, равномерно распределяют его по кабелю. Расплавленное олово растекается, покрывая проводник тонким слоем. После обработки медные элементы приобретают серебристый оттенок. Таким способом подготавливают все подлежащие пайке жилы.
• Соединение кабелей. Провода размещают так, чтобы они плотно соприкасались друг с другом. Покрытое оловом жало инструмента прикладывают к месту соединения, слегка нажимая на него. Место спайки начинает нагреваться, канифоль закипает, припой растекается. После образования прочного соединения пайку завершают, дожидаются остывания олова.

Особенности труб из меди

Химический состав, который используется для производства медных труб, на 99% состоит из меди, но допускает незначительные примеси олова, железа, сурьмы и свинца.

Медные трубы бывают твердыми (неотожженными) или мягкими (отожженными). В процессе производства медный материал теряет свою естественную пластичность при механической обработке.

Это свойство можно восстановить путем отжига металла, т.е. нагревания до 600-700 градусов и последующего охлаждения в естественных условиях. В результате медные трубы приобретают определенные технологические преимущества по сравнению с твердой медью. Конечно, мягкая труба теряет прочность, но значительно превосходит ее по пластичности, которая увеличивает ее удлинение при разрыве на 40-60%. Это означает, что мягкую трубу можно легко согнуть, не боясь сломать. Благодаря вязкой деформации меди, такие трубы могут предотвратить разрыв водопровода в случае случайного замерзания.

Медные трубы имеют следующие преимущества:

• долговечность;
• легко обрабатывать;
• не боится ультрафиолетового излучения;
• выдерживает самые высокие температуры;
• безопасно работать под высоким давлением;
• обладают бактерицидными свойствами;
• не подвержены коррозии;
• имеют высокую теплопроводность и гладкую поверхность.

Конечно, более высокую цену меди по сравнению с другими современными материалами можно считать недостатком, но технология пайки позволяет экономить на фитингах.

Методы пайки медных деталей

Неразъемное соединение труб на промышленных объектах, как и пайка меди в домашних условиях, осуществляется двумя методами:

• Высокотемпературный метод — используется на трубопроводах, эксплуатируемых при высоких температурах и под большими нагрузками. Плавление припоя по этому методу происходит при температуре 600-900℃.
• Низкотемпературный метод — используется для бытового применения. Место пайки нагревается до 450℃ для мягкого припоя и выше 450℃ для твердого припоя.

Инструменты и приспособления

Конечно, для стандартной пайки медных труб своими руками можно использовать множество предметов, которые несложно найти в собственных домашних запасах. В крайних случаях потребуется приобретение специального оборудования для осуществления технологического процесса пайки. Итак, чтобы выполнить качественный монтаж медных изделий, вам могут понадобиться:

• Ручной труборез, который позволит вам добиться строго перпендикулярного среза трубы.
• Патрон для снятия фаски — используется для удаления различных заусенцев и округления среза.
• Расширитель труб поможет во многих ситуациях без использования фитингов. Для пайки необходимо увеличить диаметр одного конца трубы, чтобы вставить другой кусок.
• Щетки и ершики помогут очистить место пайки трубы от окислов.
• Чтобы сделать работу более безопасной, на сопло резака следует установить отражатель пламени (рефлектор), который поможет защитить горючие материалы вблизи рабочей зоны. Это предотвратит потерю тепла и обеспечит равномерный нагрев трубы.
• Газовая горелка — необходимый инструмент для пайки медных труб. Существует несколько различных типов резаков, начиная от мощных моделей и заканчивая бытовыми приборами.

Факелы делятся на различные типы в зависимости от их производительности:

• Для нагрева труб и мягкой пайки.
• Для пайки или мягкой пайки (полупрофессиональная).
• Для выполнения пайки твердым припоем (профессиональная).
• Для разогрева легкоплавкого припоя можно использовать пистолет с горячим воздухом. Этот тип инструмента способен производить струю горячего воздуха температурой до 650℃.

Резюме

Не допускайте популярных ошибок новичков в паянии, следите за чистотой инструмента и соблюдайте правила безопасности. А чтобы с каждым разом паять все лучше и лучше, выполняйте упражнения, о которых мы рассказали.

Подготовка рабочего места

Провода паяют при хорошем освещении. Если таковое отсутствует, устанавливают местный источник, например настольную лампу. Работы выполняют в хорошо проветриваемом помещении, желательно наличие вытяжки. Если ее нет, комнату проветривают от паров канифоли каждый час.
