Пайка — это соединение деталей между собой, для соединения этих деталей используется два основных компонента, это припой и флюс. Ни один процесс пайки не обходится без таких материалов как припой, флюс, канифоль, некоторые радиолюбители используют паяльные кислоты, различные смеси и прочее. В этой статье о них и поговорим.

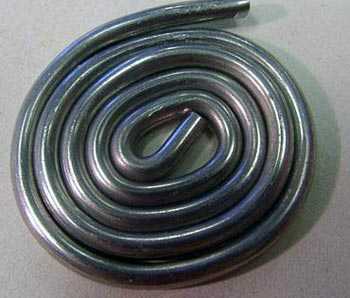

Припой — это металл или сплав, применяется для соединения и пайки радиодеталей, имеет температуру плавления ниже, чем соединяемые металлы. Припой прочно соединяет радиодетали между собой, растекается по нему и заполняет зазоры или отверстия между соединяемыми деталями.

Припои бывают мягкие – температура плавления до 300°C и твёрдые – выше 300 °C. Мягкими припоями являются оловянно-свинцовые сплавы.

При использовании низкотемпературных припоев необходим специальный флюс, поскольку стандартный флюс при низких температурах малоактивен.

У бессвинцовых припоев температура плавления либо выше, либо ниже чем у свинцовооловянных видов припоя. Оловянно-свинцовые припои смачиваются лучше чем бессвинцовые, паять ими удобнее. Швы при использовании бессвинцовых припоев, возникающие при длительной эксплуатации также хуже, чем у припоев, содержащих свинец.

Канифоль бывает еловая или сосновая, применяют для пайки радиодеталей совместно с припоем, канифоль ускоряет пайку и способствует быстрому лужению радиодеталей. Канифоль помогает припою прилипнуть к поверхности и растекается по ней блестящей пленкой. После этого деталь очень легко припаивается.

Перед началом пайки разогретый паяльник сначала «макают» в канифоль, затем жалом паяльника дотрагиваются до припоя, после чего уже прикасаются к месту спаивания деталей. Количество канифоли здесь играет немаловажную роль и жалеть ее не надо Есть и другие способы нанесения канифоли, например, поднося кусочек к месту пайки, так например лудят вывода радиоэлементов или залуживают провода, всё зависит от конкретного случая.

Многие радиолюбители применяют нейтральный флюс СКФ, такой флюс состоит из: спирта ~ 60%, канифоли ~ 40% и абсолютно не вреден для печатных плат.

Такой флюс можно изготовить и самому в домашних условиях, для этого берется спирт (70-90%), можно приобрести например в аптеке, и канифоль, ее нужно измельчить. Затем наливаем спирт в небольшую емкость, например в тюбик, и туда насыпаем крошки канифоли, в процентном соотношении примерно 70% спирта и 30% канифоли, затем закрываем пробку и взбалтываем до тех пор, пока канифоль полностью не растворится.

Флюсы бывают для пайки алюминия, нержавеющей стали, латунных, медных и стальных изделий, в виде раствора или порошка. В обычных условиях алюминий с трудом поддается пайке, так как на его поверхности после очистки мгновенно снова образуется оксидная пленка. Поэтому после зачистки место будущего спая на алюминии или его сплавах немедленно заливают заранее расплавленной канифолью. Пайку ведут мощным (не менее 100 Вт) паяльником, используя припой, состоящий из 80% олова и 20% цинка или 95% олова и 5% висмута. Припой набирают на паяльник и переносят на защищенную канифолью поверхность спая. Залуженный таким образом алюминий сравнительно легко поддается спаиванию. К его луженой поверхности можно припаять, например, медные провода.

Паяльная паста представляет собой пастообразное вещество, состоит из мельчайших шариков припоя, флюса и различных добавок. Паяльные пасты бывают безотмывочные и водосмываемые, последние содержат активные вещества, частицы которых могут стать причиной коррозии, если не удалить их с поверхности печатной платы.

Паяльная паста в основном применяется для поверхностного монтажа, для чип (SMD) радиодеталей и особенно удобны для пайки в труднодоступных местах. Пайка радиодеталей такой пастой осуществляется с помощью паяльной (фен) или ИК станции. Если вкратце, то технология следующая, сначала наносят капли пасты на места будущего спая, располагают радиодетали и нагревают.

Последовательность действий при пайке следующая:

1. Сначала поверхность платы нужно очистить, обезжирить и высушить. Для ускорения сушки можно воспользоваться феном.

2. Печатную плату необходимо надежно зафиксировать в горизонтальном положении, чтобы компоненты не слетели.

3. Паяльную пасту нужно наносить на печатную плату в местах будущей спайки, добиться чтобы вся паяемая поверхность была смочена пастой.

5. В идеале плату нужно подогревать еще и снизу, через пару минут фен устанавливается на температуру 150*C и несильной струей воздуха чтобы не сдуть детали, прогревается паяемая верхняя сторона платы вместе с установленными деталями. Прогрев продолжается до тех пор, пока флюс из паяльной пасты не испарится. Далее фен устанавливается на температуру около 240*C (температура плавления оловянно-свинцовой паяльной пасты около 200*C), и поверхность платы снова прогревается, при этом частицы припоя в пасте должны оплавиться и сформировать аккуратную пайку.

6. После окончания пайки плате нужно дать время остыть, затем можно ее промыть

Паяльный жир и паяльная кислота

Паяльный жир (бывает активным и нейтральным) нужен для тех же целей, что и канифоль, снимать невидимую оболочку-окисел с металла и улучшать пайку. Но если канифоль не справляется с этой задачей и эту оболочку со стали снять не может, то паяльный жир — пожалуйста!

Если металл не хочет лудиться, применяют паяльную кислоту. Преимущества кислоты в том, что она быстрее и качественнее обезжиривает детали для пайки, чем канифоль и жир паяльный.

Недостаток ее в том, что после пайки она еще долго реагирует с металлом, а также является очень неплохим проводником электрического тока, поэтому ее никогда уважающие себя электрики и электронщики не используют, им ни к чему посторонние пути прохождения тока.

Медь, бронзу, латунь можно паять канифолью или флюсом, свинец канифолью не будет паяться, нужно паять паяльным жиром. Если никель, сталь или железо то применяют паяльную кислоту, после пайки остатки кислоты нужно смыть водой.  Если есть вариант выбора, то стоит выбирать все таки паяльный жир, т.к. он совмещает в себе преимущества и кислоты и жидкой канифоли (флюса).

Это высокотемпературный флюс (700-900*С), буру используют как флюс для пайки сталей, чугуна, меди и её сплавов среднеплавкими медными, латунными, золотыми и серебряными припоями. Расплавленная бура растворяет окислы металлов и очищает поверхность спаиваемых деталей. После применения буры при пайке необходимо удалять оставшиеся соли, применяя механическую зачистку.

Бура с борной кислотой при смешивании по весу один к одному образует борный флюс. Нужно перемешать составляющие, тщательно растереть в фарфоровой ступке, нагревая растворить в дистиллированной воде и выпаривать до твёрдого остатка. Для повышения активности флюса в смесь добавляют фтористые и хлористые соли.

Применяется для очистки жал паяльников или для пайки окисленных выводов радиодеталей. Для лучшего действия оксидала паяльник должен быть не менее 40 ватт. Продается оксидал в виде порошка, при работе с ним он выделяет неприятный запах и место около пайки покрывается «инеем». После пайки оксидалом остатки удаляются механическим путем.

Цапонлак применяют для покрытия печатных дорожек с целью защиты их от внешних воздействий, например для защиты от влаги. Со временем на местах спайки радиодеталей могут появляться микротрещины, а проникновение в трещину паров воды со временем вызывает образование не проводящих тока оксидов. Цапонлак, нанесенный на точку пайки, образует прочную поверхностную упругую пленку и защищает это место от влаги.

Плата, покрытая цапонлаком:

Цапонлак удобно применять для фиксации резьбовых соединений, например чтобы не развинчивалась гайка.

Популярные флюсы для пайки

Хорошее соединение при пайке можно получить, соблюдая определенные требования, среди которых важным является правильный выбор флюса. Существует много составов органического, минерального и смешанного происхождения. Они имеют отличия в свойствах и рекомендациях по применению.

Для чего применять

Начинающий паяльщик не всегда оценивает важность функций, выполняемых флюсами. Есть детали, припой, паяльник или другие инструменты для пайки. Все прогрел, соединил, охладил, промыл – и готово.

На самом деле процесс идет сложнее. Надежно соединиться могут только поверхности, избавленные от оксидного налета, других примесей.

Припой должен равномерно растекаться в требуемом месте, а не где попало. У материалов должно быть подходящее сочетание, при котором адгезия максимальна.

Для этого нужно уменьшить силы натяжения на поверхностях. Для многих видов пайки не допускается влияние внешней среды. Нужно изолировать рабочую зону от окружающей атмосферы.

Следовательно, основные функции флюса следующие:

• удаление оксидного налета и примесей,
• обеспечение хорошего распределения припоя,
• улучшение адгезии материалов,
• защита места соединения от воздуха и влаги.

Со всеми задачами может справиться хороший флюсовый состав. В продаже их существует множество. Можно сделать неплохие композиции в домашних условиях, но лучше купить готовые составы, которые многократно апробированы в работе.

Выбрать флюс для пайки несложно. Нужно располагать информацией об имеющихся марках и учесть специфику предстоящей пайки.

Широко применяются составы разной консистенции. К числу самых известных флюсов, которые можно выбрать для пайки тех или иных деталей, относят:

• канифоль и ее спиртовые растворы;
• растворы глицерина;
• буру;
• паяльный жир;
• ортофосфорную кислоту;
• паяльную кислоту (раствор хлорида цинка в соляной кислоте);
• некоторые марки гелевых флюсов (Flux-Plus, RMA-223).

Существуют композиции в виде трубок или брикетов из пасты, содержащие одновременно флюс и припой. Во многих случаях это очень удобный вариант, упрощающий проведение пайки.

Раздумывая над тем, какой флюс можно использовать для пайки феном, не сомневайтесь, выбирайте пасту. Приемлема она, в основном, для монтажа на поверхности, работы в труднодоступных местах, с SMD деталями.

Лучший паяльный флюс выполняет сразу все необходимые функции. Имеются разные классификации вспомогательных составов для пайки.

Флюсы могут быть очень активными, хорошо удаляющими оксиды и другие примеси на поверхности. Обратная, неприятная сторона их действия – возможность окисления металла детали. Пайку нужно проводить аккуратно с последующим промыванием рабочей зоны.

Существуют составы с умеренным действием, обеспечивающим достаточную очистку поверхности, хорошее распределение припоя.

Планируя монтаж электрических схем или радиодеталей с использованием легко плавящихся припоев в качестве флюса, имеет смысл выбрать чистую канифоль или смеси на ее основе.

Достоинство природной смолы заключается в ее инертности. Она прекрасно защищает место соединения от окисления, не вызывает коррозии, восстановления, растворения металлических частей.

После применения обычной светлой канифоли рабочую зону достаточно очистить кистью или ватным тампоном, слегка смоченным спиртом. Можно как растворитель использовать ацетон.

Для пайки в труднодоступных местах целесообразно выбрать раствор канифоли в спирте. Если нет канифоли, можно взять хвойную смолу. Результат не разочарует. Спирт иногда заменяют одеколоном, бензином, ацетоном, этилацетатом.

Если место пайки в перспективе будет подвергаться высоким термическим нагрузкам, имеет смысл в смесь канифоли и спирта добавить глицерин.

Для приготовления растворов подходит этиловый спирт любой степени очистки. Канифоль нужно брать обычную, а не специально приготовленную для натирания смычков. «Музыкальные» виды могут иметь примеси, мешающие пайке.

На основе соляной кислоты

Распространенным компонентом с большой активностью являются составы на основе соляной кислоты. Она быстро убирает все оксиды при пайке изделий из стали мягкими припоями.

Для радиомонтажных работ применение соляной кислоты не рекомендуется. Активность кислоты может иметь неприятные последствия. Места обработки легко подвергаются в последующем коррозии, поэтому рабочую зону следует после пайки тщательно промывать горячей водой.

Работа с соляной кислотой должна проводиться осторожно, под вытяжным шкафом. Пары могут повредить слизистые оболочки глаз, дыхательных путей.

Для работы с латунью, медными и стальными сплавами целесообразно выбрать хлористый цинк в растворе соляной кислоты. Он легко получается в домашних условиях добавлением металла в кислоту.

Специфические виды пайки удобно проводить с флюсовой пастой, состоящей из насыщенного водного раствора хлорида цинка, вазелина.

Для пайки никелевых сплавов и платины рекомендуется многокомпонентная смесь из хлорида цинка, этилового спирта, глицерина, воды.

Цветные и благородные металлы ремонтируют пайкой с флюсом, состоящим из канифоли и хлорида цинка в спирте. Место соединения после работы промывают ацетоном.

При необходимости получить соединения с повышенной прочностью при пайке таких же сплавов, следует выбрать флюсовую пасту из канифоли, хлорида цинка и технического вазелина. Промывка проводится тампонами, смоченными ацетоном.

Со слабыми кислотами и бурой

Многие мастера стараются выбрать для пайки средства, проверенные временем. Они предпочитают работать с нержавейкой, нихромом, некоторыми другими металлами и сплавами, применяя концентрированную ортофосфорную кислоту.

Флюс доступный, недорогой. К его главным недостаткам можно отнести способность образовывать продукты, хорошо проводящие электрический ток. Если это обстоятельство существенно ухудшит работу спаянной детали, следует выбрать другой флюс.

Для пайки металлических деталей мягкими припоями рекомендуется группа смесей с обозначением ЛТИ. Существует несколько разновидностей этой продукции, содержащей различное соотношение нескольких азотсодержащих соединений.

Для каждого вида флюса группы ЛТИ существуют строго определенные рекомендации, которые нужно обязательно учитывать.

Высокотемпературную пайку чугуна, медных сплавов, сталей с высоким содержанием углероды проводят, выбирая в качестве флюса буру. Ее расплав хорошо удаляет оксиды, другие примеси. После работы место пайки легко очищается механически.

Не требующие отмывки

В последние годы увеличивается популярность безотмывочных флюсов для пайки. Достоинство таких растворов, гелей заключается в экономии времени.

После работы нет необходимости тщательно промывать место соединения, потому что смеси не содержат компонентов, вызывающих порчу металлов.

Наносят безотмывочные флюс-гели специальными аппликаторами, которые есть в продаже. Можно сделать подобные приспособления самостоятельно из одноразового шприца и трубочки из резины или силикона. Безотмывный флюс отличается химической инертностью, но его остатки все равно лучше стереть с поверхности соединения.

Для того, чтобы выбрать удачный флюс для пайки, нужно продумать все нюансы предстоящей работы, изучить состав металла, предусмотреть приемлемые способы очистки.

Важным фактором являются требования к качеству будущего соединения, условиям эксплуатации детали. Во многих ситуациях следует поинтересоваться электропроводностью флюса, остаточным сопротивлением будущего места соединения.

Анализ всей информации позволит выбрать удачный флюс, получить хороший результат пайки.

Правила работы паяльным феном

Инструментальная электроника развивается одновременно с электроникой общей, что выливается в непрерывное совершенствование применяемых во время ремонта инструментов.

Одним из таких инструментов стал паяльный фен. Многие современные бытовые приборы, такие как телевизоры, планшеты, ноутбуки, можно отремонтировать только с его помощью.

Что необходимо для работы

Паяльный фен, который еще называют термовоздушной паяльной станцией, представляет собой многокомпонентный инструмент с большим числом функций, для ремонта современных устройств. Он позволяет выполнять пайку компонентов СМД, конденсаторов, светодиодов и других деталей. То же касается и чипов BGA-типа, делающих монтаж более плотным. Сегодня почти каждая электронная начинка в современных устройствах изготовлена таким образом.

Чтобы паять смд-компоненты, необходимы такие материалы и приборы:

• собственно, сам фен;
• насадки к нему;
• флюс с паяльной пастой;
• оплетка из меди;
• какое-нибудь приспособление для поддевания деталей (пинцет, например);
• средне-мягкая щеточка;
• линза;
• паяльник с более тонким жалом по сравнению со стандартным;
• трафарет для «перекатки».

Грамотно работать паяльным феном – значит соблюдать осторожность, иметь ангельское терпение, и быть предельно аккуратным.

Последовательность действий на примере смд-компонента

Допустим, на рабочей печатной поверхности ремонтируемого электронного блока находится сгоревшая смд-шка, нуждающаяся в демонтаже. Чтобы ее удалить и поставить новую, нужно выбрать для фена компактную насадку и подготовить флюс.

Температурный режим на паяльном фене устанавливают в пределах 345-350 градусов при помощи регулятора. Потом наносят флюс на подлежащую замене деталь, и приступают к медленному «прогреву».

Напор воздуха в процессе не должен быть чересчур сильным, в противном случае есть риск сдуть рядом стоящие элементы. Виновника поломки продолжают греть до начала плавления припоя, что сразу будет заметно.

После разжижения припоя осторожно демонтируют смд деталь. В процессе важно не ушатать компонентов-соседей, так как они наверняка потеряли устойчивость из-за расплавления удерживающего их припоя.

По завершению операции медной оплеткой нужно выполнить зачистку «пятачков» (контактных площадок), потом обеспечить мелкие бугорки на тех же местах паяльной пастой или припоем.

Исправный smd укладывают на старое место при минимальном количестве флюса. Греют деталь паяльным феном до кондиции, когда припой ярко заблестит, растекаясь по каждому из контактов.

При пайке микросхем типа BGA выбирается тот же температурный диапазон от 345 до 350 градусов с обеспечением умеренного воздушного напора для предотвращения сдувания «соседей». В процессе работы паяльный фен должен удерживаться под углом 90 градусов по отношению к плате. Во избежание выхода из строя чипа не стоит его прогревать только по центру, лучше обходить монтажный элемент по периметру.

После истечения 1-3 минуты можно сделать попытку слегка приподнять чип над платой при помощи пинцета. Если чип не поддается, значит припой все еще твердый. Чтобы избежать повреждения токопроводящих дорожек платы, нужно регулятором на фене «накинуть сверху» градусов 5 температуры и продолжить греть.

Данный прием не только полезен в работе с паяльным феном, но и повышает удобство пайки.

Плату закрепляют зажимом, устанавливают 200-градусную температуру и прогревают в течение пяти минут, после чего начинают работать, как обычно.

При помощи термоскотча можно экранировать рядом стоящие элементы.

После снятия чипа вышеупомянутой оплеткой очищают контакты. Аналогичным образом поступают и с платой.

Все процедуры надо проводить аккуратно, чтобы не допустить повреждений схемы. Если под рукой нет оплетки из меди, удалить припой можно при помощи паяльника с утонченным жалом.

Для проведения реболлинга чип помещают в трафарет, и закрепляют специализированной изолентой. С тыльной стороны пальцем или шпателем наносят паяльную пасту, затем настраивают фен на температурный режим около 300 градусов и начинают прогревать. После появления характерного блеска от расплавленной паяльной пасты дают припою полностью остыть.

Для освобождения трафарета от чипа убирают изоленту и прогревают трафарет примерно до 150 градусов, в конце процедуры деталь должна освободиться. Бывает, что сходу невозможно достать деталь из китайского трафарета, поэтому может возникнуть необходимость аккуратно ее зацепить.

Во время обратной пайки микросхемы оценивают риски, выкладывают чип необходимое количество раз для точного совпадения пяток и шаров. Потом выставляют на паяльном фене температуру от 330 до 350 градусов и греют до тех пор, пока расплавленный припой не даст возможность чипу самому встать на место.

Какие флюсы использовать для пайки микросхем

Пайка миниатюрных компонентов (микросхем, в частности) широко распространена среди любителей сборки электронных изделий и самодельных гаджетов, желающих изготовить их своими руками.

Для приобретения навыков по формированию надёжного неразъёмного соединения по этому методу, прежде всего, потребуется освоить в полном объёме основные приёмы обращения с нагревательным пробором (паяльником). Во-вторых, надо изучить особенности и порядок выбора расходных материалов (припоя, а также флюса для пайки микросхем).

Для печатных плат под микросхемы

Согласно действующим стандартам используемые при пайке микросхем расходники должны обладать относительно низким температурным показателем плавления, а также иметь малую удельную массу.

Лишь при соблюдении этих условий удаётся достичь требуемого проникновения флюса вглубь вещества соединяемых материалов, обеспечивая при этом заданную прочность паяного соединения.

Несущим основанием для миниатюрных радиоэлементов (микросхем) являются специальные платы из текстолита заводского или самостоятельного изготовления. Использование заранее подготовленных печатных плат обеспечивает удобство и компактность пайки электронных схем, оформленных в виде самостоятельного узла или блока.

Контактные дорожки таких оснований изготавливаются методом напыления меди на пластину из стеклотекстолита (гетинакса), так что ножки микросхем при пайке соединяются именно с этим металлом.

Таким образом, специальный флюс для пайки плат должен обладать универсальными свойствами, обеспечивая идеальный контакт ножек микросхемы с медными проводниками.

Отечественной промышленностью освоен выпуск нескольких образцов таких флюсов, некоторые из них поступают в продажу в пластиковой герметичной упаковке ёмкостью около 30-ти миллилитров.

Этот универсальный расходный материал является классическим образцом низкотемпературной органической смеси, используемой для пайки микросхем феном или с помощью паяльника. Один из производителей современных безотмывочных флюсов для пайки микросхем – CyberFlux. Широко известен флюс СКФ.

Среди иностранных производителей можно выделить MECHANIC, Amtech, KINGBO, MARTIN. Они отличаются ценой и объемом, есть некоторые различия в составе марок.

При работе с готовым флюсом, состоящим из этилового спирта и специальных катализирующих добавок, создаваемая в зоне спайки температура не превышает 110-300 градусов. Указанная нейтральная смесь может применяться как при ручном, так и при автоматизированном (поточном) методе пайки элементов.

Для смывки флюса по завершении пайки микросхемы рекомендуется применять любой подходящий для этих целей растворитель, посредством которого можно убрать разводы и следы нейтрального состава.

Чаще всего для удаления остатков флюсового состава после пайки используются следующие популярные виды растворителей:

• чистый технический или медицинский спирт;
• обычный ацетон (или его смесь с другими химическими веществами);
• спиртосодержащие парфюмерные составы (хотя их применять нежелательно).

В продаже имеются специальные «отмывки» для удаления флюса с плат, при изготовлении которых (за небольшим исключением) используются те же составляющие.

Очищать платы всеми перечисленными выше составами рекомендуется в следующей последовательности.

Сначала берётся кусочек чистой мягкой фланели, который затем смачивается в небольшом количестве жидкого растворителя (из состава рассмотренных ранее смесей).

На завершающей стадии очистки участок микросхемы с использованным флюсом тщательно протирается смоченной ранее тряпочкой, которая хорошо отмоет все оставшиеся на нём следы и разводы. После того, как обработанные места полностью высохнут – можно будет приступать к их покрытию защитным лаком.

Изготавливаем своими руками

Для самостоятельного изготовления флюса следует приготовить порядка 20-ти грамм растёртой в порошок канифоли, которая затем разводится в 40 граммах чистого технического спирта.

После смешения компонентов и встряхивания ёмкости со смесью порошок начнёт быстро растворяться в спирту и через некоторое время окончательно переходит в жидкую фазу.

В качестве ёмкости под самодельный флюс для пайки микросхем удобнее всего использовать небольшой хорошо вымытый стеклянный пузырёк. Подойдет емкость из-под лака, в пробку которой уже встроена кисточка для нанесения состава.

Этот вариант выбора ёмкости хорош также тем, что специальная заворачивающаяся пробка позволяет содержать смесь в условиях повышенной герметичности, что обеспечивает её хорошую сохранность.

В заключительной части обзора отметим, что порядок выбора флюсового состава и смывки для него определяются условиями предстоящих работ, а также зависят от особенностей контактных площадок и микросхем, подлежащих пайке.

Домашняя страница Joom

Товары по запросу

Насадки на фен для пайки пластика

Изменение этого параметра обновит результаты поиска

Термостойкость Скорость сварки Сопла Пластик Горячая пушка Горелка Сварной наконечник Инструмент

6 шт Универсальная паяльная станция Термовоздушные форсуны для 858D 8586 Сварочные сопла

Насадки Виниловые сварки 10 грамм 5 мм / 7 мм Головка пластик

Скорость сварки Сопло Треугольный Y Горячий воздух Пистолет Головка Сварочный наконечник для винила

4шт скорость сварки сопла для винилового ПВХ пластика горячий воздуходувка тройной угол скорости сопло круглая сварочная головка Y тип

Пластиковые PP / PVC / PE Сварочные стержни Безвкусные ABS / PP / PVC / PE

Фен Переделка Паяльная станция Насадка Сварочный инструмент Фен Аксессуары Виниловый ПВХ Пластик Blowe

Термостойкость Скорость сварки Сопло Пластик Горячая пушка Сварной наконечник (5 мм Круглый Y)

Мини Умный паяльник Ts100 65W Паяльная станция Мини Портативный цифровой паяльник Сварочный комплект

Круглый сопло Сварка Сопло 1 * 5 мм Скорость Сварка Сопло Круглый

Термостойкость Скорость сварки Сопло Горячая пушка Сварной наконечник Инструменты (Стандартный совет)

2000W Паяльная тепловая пушка 220V ЕС Промышленная электрическая термовоздушная пушка 60-600 градусов Термоусадочная пленка Термонагреватель Тепловая воздуходувка

Треугольная сварочная горловая фиксированная сопло для термовоздушного пластикового сварочного аппарата

10x сварочные стержни ABS / PP / PVC / PE сварочные стержни для сопла, наконечник сварочного аксессуара

Переделка Паяльная станция Сопло Сварка Ремонт Термовоздушная горелка Головка Термовоздушная демонтажная станция

1600W Комплект термовоздушной сварочной машины Пластмассы Термосварщики Набор инструментов сварочной скоростью сопла и

Круглое сопло для пневматических пистолетов 9 мм, 33 мм для 1600W, 1800W, 2000W

Тепловая пушка Воздушный фен Фен Пайка Фен Ручка Сварочный аппарат

Полипропилен Круглый Сварочный наконечник Сварочный сопло Горячий пистолет Сопло Сварка Рот Виниловые сварочные инструменты

Инструмент Сварка Ремонт Термовоздушная демонтажная станция Горячий воздух Горелка Головка Переделка Паяльная станция Сопло

Термовоздушная демонтажная станция Термовоздушная горелка Головка Переделка Паяльная станция Сопло Сварка Ремонт

Практичный туман Охлаждающая жидкость Металлический резак СпринклерНое сопло Точное положение Очистка Канавка Машина Опрыскиватель Режущий аксессуар

5шт Паяльник Наконечники Сварочный сопло Бескислородная медь Бессвинцовый припой Антипригарный олово Наконечник DIY Инструменты Набор для рогов Пластик

4шт / Установить скорость 5 мм Сварочный наконечник Сварочный наконечник Сварочные сопла для винилового ПВХ пластика термовоздушный пистолет

В этом посте я решил поделиться с обитателями Пикабу своей историей и проектом, который лишил меня любимого рыдвана, но позволил выбраться из глубокой депры. Это обновленная и расширенная версия моего поста с ДТФ с актуальными скриншотами и информацией.

Что будет, если смешать “Тёмную Башню” Кинга и “Сказ о Федоте-Стрельце” Филатова? Карточную боевку и дейтсим с монстродевочками? Получится Princess Hunter — очень странный микс из сэттингов и механик, над которым я работаю на досуге больше года. Если интересно, что получается и как я дошёл до жизни такой — устраивайтесь поудобнее. Сейчас будут буквы и картинки!

Придумывать игры я начал тогда же, когда научился сжимать карандаш и смог дотянуться до обоев. Родители немного погоревали (“сын гейм-дизайнер — горе в семье”), но в детдом отдавать не стали. Далее увлечение лишь прогрессировало. В школьные годы мы с одноклассниками делали ролевые кадавры, скрещивая DnD, GURPS и SPECIAl, попутно реализуя с помощью QBasic свой ответ ещё не вышедшему тогда Сталкеру.

Прошли годы. Многие мои знакомые выгорели. Кто-то ушёл в банковскую сферу, кто-то — в запой. Большинство обзавелось семьями и поменяли приоритеты. Однако я так и не утратил желания делиться живущими у меня в голове историями и механиками. Я и раньше предпринимал попытки, но все они так или иначе стопорились на разных, обычно ранних этапах.

Прямо перед эпидемией ковида я потерял очень близкого мне человека. Эта утрата и гнетущее одиночество во время длительной самоизоляции стали для меня неподъёмной ношей, вогнав в депрессию. Назначенные медикаменты делали меня вялым и подавленным, не помогая справиться с проблемами и мешая работать. Ничего не приносило радости. Как и любой человек в таком состоянии, я начал задумываться о высоте потолков в квартире и как закрепить петлю на крюке от люстры.

А потом вышел Helltaker. Прозвучит странно, но этот небольшой сокобан с демонетками стал для меня настоящим откровением. Давно зная этот факт, я наконец-то понял: чтобы сделать хорошую игру, не обязательно замахиваться на революцию в жанре или 120-часовой опенворлд геймплей. Иногда достаточно хорошей истории и проверенных механик. Идея игры родилась спонтанно, на стыке образов двух совершенно разных произведений, но тут же начала обрастать подробностями.

Эволюция образа главного героя от сурового широкоплечего воителя (в итоге стал отцом ГГ) до более субтильного подростка.

Этот скетч очень дорог моему сердцу, так как именно с него начался наш проект.

Работа закипела. Коллега-программист вызвался превратить гдд в код, а я, параллельно сюжету, квестам и диалогам, начал прорабатывать игровой процесс. Перед тем, как определиться с core-механиками, мы собрали несколько прототипов и сформулировали, как сейчас модно говорить, три игровых столпа.

Первый из них —

Исследование

Каждая глава — это отдельный мир со своими особенностями, заданиями и местными жителями, дружелюбными и не очень. На скрине выше — кусочек уровня первого мира, Дивнолесья, который предстоит посетить нашему герою. Уровень разделён на полянки с тропинками-переходами между ними. На полянках Стрелок может найти полезные предметы, интерактивные объекты, разговорчивых NPC и агрессивно настроенных чиби-мобов. Исследуя локации, игрок приближается к главной цели главы — заполучить в отряд местную принцессу.

Наткнувшись на враждебное существо, Стрелок вступает с ним в поединок.

Бой

сделан в виде пошагового карточного баттлера, вдохновленного Guild of Dungeoneering.

Я специально взял максимально простую (хоть и вариативную) систему, чтобы в неё было интересно играть не только таким задротам как я. Правила просты: первым ходит противник, который разыгрывает верхнюю карту своей колоды. Игрок выбирает одну из карт с руки, чтобы максимально эффективно ответить на атаку врага.

По классике декбилдинга, можно не только улучшать базовые карты, но и добавлять в колоду новые.

Кроме того, Стрелок будет находить Артефакты с особыми свойствами, влияющими на ход боя. Чем-то отдаленно напоминает медальоны из Hollow Knight. Менять артефакты он сможет только в лагере, поэтому стоит хорошенько подумать, какие взять на вылазку!

Лагерь

Что может быть лучше, чем приятная беседа у костра после тяжёлого дня? Вдосталь наприключавшись в локациях, победив всех противников в сражениях, уставший Стрелок находит безопасное для ночлега место. Там он сможет не только набраться сил и подготовиться к новому дню, но ещё и получше узнать своих спутников.

Дерево диалогов одного из персонажей, WIP

Я ориентировался на диалоги РПГ старой школы: вариативность, нелинейность, много выборов. Ну и дейтсим, конечно же! Романсить можно всё, что движется, а всё, что не движется — двигать и романсить. Но и поссориться со спутниками будет при желании несложно.

В плане возрастного рейтинга игры пока ориентируемся на 14-16. Несмотря на многочисленные пожелания, мы не хотим погружаться в Adult Only нишу. В это плане одним из референсов выступает Hades: несмотря на взрослые темы и эротику, игра не акцентирует на них внимание и оставляет простор для фантазии. Моё убеждение таково:

Дай человеку порно — и он будет счастлив один день. Дай ему недосказанность и намеки — и он будет строчить и рисовать фанфики до конца жизни!

Я и ещё несколько людей вкладываем в этот проект душу, силы и время. К сожалению, из-за загруза на постоянной работе и сложных времён, разработка идёт не так быстро, как хотелось бы, но мы не отчаиваемся. Сейчас мы активно работаем над завершением демо-версии. Было бы здорово, если она понравится игрокам и заинтересует кого-то из издателей, что позволило бы нам заниматься игрой на постоянной основе.

Если у вас возникли по ходу прочтения какие-то вопросы или мысли — поделитесь ими в комментах, буду рад их прочитать и, по возможности, ответить.

Если проект вам пришёлся по нраву — буду очень, коль добавите в вишлисты на стиме.

А за разработкой проще всего следить в паблике ВК.

Спасибо за внимание!

Общаясь сейчас со связистами на предмет «сообщите, кому какой припой нужен», получил достаточно типовой ответ — «хороший, чтобы всё паял». Углублённое обсуждение вопроса вынесло на поверхность несколько запомнившихся людям торговых марок — в первую очередь Asahi — но и только. Про флюсы и их различия сказано ничего не было.

Спектр задач по пайке при этом у связистов простирается от антенно-фидерного хозяйства (кабели, разъёмы), через аксессуары (зарядки, гарнитуры) и до ремонта собственно радиоаппаратуры (SMD-компоненты).

В связи с этим я не только провёл краткий ликбез и показал пару табличек, но и хочу написать про это здесь, чтобы потом было удобно давать ссылку 🙂

Итак: какие бывают флюсы в припоях, что лучше — ORL0 или ROM1 (я проверил гуглем, обе аббревиатуры на Хабре встречались 0 раз), где искать эту информацию и зачем вообще это надо.

Как известно, припой для радиомонтажных работ бывает проволокой или трубчатый — с флюсом внутри. Второй намного удобнее в большинстве случаев, так как требует меньше операций для работы (при хорошем флюсе предварительно чем-либо смазывать паяемые поверхности вообще не требуется), лучше смачивает спаиваемое соединение, более толерантен к передержке и перегреву места пайки, и так далее.

Вместе с тем, флюсы в припоях — как и вне припоев — очень существенно различаются по своим свойствам, простираясь от обычной канифоли до пригодных для лужения кастрюль агрессивных составов. И мало того, что магазины — но и производители ширпотребных припоев часто вообще не указывают, что именно за флюс они применяют (впрочем, обычно это оказывается просто канифоль, как самая дешёвая).

Между тем, нас на практике интересуют по сути только две характеристики флюса: наличие остатков и агрессивность. По крайней мере, если рассматривать только обычные оловяно-свинцовые или оловяно-медно-серебряные припои для пайки РЭА, а не специфических металлов и сплавов типа алюминия.

Наличие остатков определяет вид места пайки после, собственно, её завершения. Идеальный флюс оставляет после себя полностью прозрачный или слегка желтоватый остаток, который — даже без отмывки — минимально портит внешний вид места пайки. Флюс похуже оставляет после себя коричневый, хорошо заметный остаток, который очень хочется так или иначе отчистить.

Наличие остатков и их цвет зависит от базового материала флюса.

Агрессивность определяет, насколько хорошо флюс помогает паять не идеально чистые поверхности — то есть покрытые тем или иным слоем окислов — без предварительной механической зачистки. С другой стороны, агрессивный остаток, не отчищенный с платы после пайки, может вызвать коррозию дорожек и выводов (особенно при работе устройства в среде с высокой температурой и влажностью), а также уменьшить сопротивление между соседними выводами, вплоть до фатальных сбоев устройства.

Агрессивность определяется содержанием во флюсе галогенов (фтора и брома).

Чтобы быстро понять, куда применяется тот или иной флюс, человечество разработало довольно удобную 4-символьною систему обозначений:

(c) Stannol GmbH, https://www.soselectronic.com/a_info/resource/pdf/ine/Fluxes_EN.pdf

Первые две буквы означают базовый материал флюса, то есть, дают нам примерное понимание количества и качества остатков.

• RO — rosin — канифоль. Та самая, тёплая и ламповая, по сию пору остаётся основным базовым материалом для флюсов. Увы, даёт тот самый характерный коричневый остаток.
• RE — resin — смола. Сюда относятся натуральные смолы (канифоль же — не смола, а получаемый из неё продукт).
• OR — organic — синтетическая органическая основа. Вторая по популярности основа флюсов, и большое её преимущество — отсутствие тёмного остатка после пайки.
• IN — inorganic — синтетическая неорганическая основа.

Третья буква означает класс активности флюса: от низкой (L) через среднюю (M) к высокой (H).

Четвёртый символ — для разнообразия, цифра — означает содержание галогенов. 0 — отсутствуют, 1 — присутствуют в количестве, определяемом классом активности (до 0,5 % в L, от 0,5 до 2 % в M, более 2 % в H).

Практические последствия высокой активности с точки зрения применимости флюса также несложно пояснить:

Флюсы класса L не вызывают коррозии и проходят тест на минимальное сопротивление более 100 МОм даже без отмывки их после пайки. Их можно использовать без последующей отмывки.

Флюсы класса M могут вызвать незначительную коррозию места пайки, но по-прежнему проходят 100-МОм тест. Их желательно смывать с платы после пайки.

Флюсы класса H вызывают серьёзную коррозию и без отмывки не проходят тест на сопротивление. Их необходимо смывать с платы после пайки.

Что из этого на практике мы можем встретить в магазинах?

ROL0

Большинство дешёвых припоев не имеют внятной (или никакой вообще) сопроводительной документации относительно используемого флюса, но обычно это просто канифоль — что, очевидно, относит их к классу ROL0. К таковым, например, относятся распространённые, недорогие и в целом вполне приличные отечественные припои ООО «ПМП».

Официальное указание на класс ROL0 из отечественных припоев имеет, например,«Изагри» с флюсом ФВК 525-2-T1 (обратите внимание, у «Изагри» именно последняя цифра в маркировке определяет активность флюса!).

Из зарубежных — широко известны припои Asahi с флюсами FC5000 и FC5005 (если вам интересна разница, то первый допускает низкотемпературную пайку от 270 °С, а второй только для 320 °С и выше), а также Felder ISO-Core EL (не путать с ISO-Core ELR) и Stannol HF32-SMD.

Эти припои хорошо паяют только чистые поверхности (более-менее свежее лужение, иммерсионное золочение и т.п.), кроме того, после них остаётся некрасивый коричневатый остаток подгоревшей канифоли.

Замечу, что хороший припой в этой категории уже будет отличаться от плохого: так, Asahi, Stannol и Felder в пайке ощутимо превосходят продукцию ПМП, подозреваю, из-за наличия в их флюсе дополнительных присадок. Между собой, впрочем, они тоже отличаются — у Felder содержание флюса аж 3,5 %, у Asahi 2,0 %, у Stannol всего 1,0 %.

ORL0

Перестановка букв даёт нам припои с флюсом без канифоли — к таковым на российском рынке относятся «Изагри» ФР 544-2-Т1, а также припои Felder серии ISO-Core ELR.

Скажу честно — ISO-Core ELR однозначно является моим любимым припоем для ручной пайки вот уже много лет, вытеснив в этом качестве Asahi FC5005. Во-первых, в нём физически мало флюса, всего 1 %, соответственно, немного и остатков. Во-вторых, он обеспечивает великолепную паяемость чистых поверхностей. В-третьих, не оставляет чёрных горелых остатков.

ROL1 и ORL1

Встречаются довольно редко — например, теоретически есть «Изагри» ФРК 525-2-Т4 с активированной канифолью с добавлением галогенов, но практически в руках его держать не доводилось.

Впрочем, производители второго эшелона довольно часто указывают в качестве флюса «activated rosin» — что это значит и к какому классу относится, ROL1 или уже ROM, остаётся только гадать (а также не брать эти припои ни для чего, кроме ёлочных гирлянд и одноразовых поделок в радиокружке).

ROM0

Встречаются нечасто, хотя весьма интересны для пайки выводных компонентов, разъёмов и т.п. деталей на платах в не очень хорошем состоянии — так как, с одной стороны, имеют активность выше припоев категории L, а с другой, не требуют отмывки и не содержат галогенов.

Тем не менее, при некотором желании найти можно, например, «Изагри» выпускает модель ФРК 525-2-Т2, а Asahi — припой с флюсом HF-532.

ROM1

Хороший вариант для проводов, разъёмов, контактов и прочих крупных элементов, которые некритичны к отмывке слабокоррозионного флюса, абсолютно некритичны к сопротивлению этого флюса, но зато часто бывают в той или иной степени окисленными и сопротивляющимися пайки.

Паять же платы флюсами группы **M1 в принципе можно, но не нужно — такая степень окисления, чтобы не справился **L0, на живых печатных платах встречается редко.

К этой группе из встречающегося в продаже относятся, например, Felder ISO-Core RA — характерные зелёные катушечки, в отличие от синих ELR.

ROH1

Агрессивные флюсы для лужения кастрюль пайки сильно окисленных поверхностей. Высокое содержание галогенов, тщательная отмывка после пайки крайне желательна или строго обязательна (зависит от конкретного флюса) — иначе будет и коррозия, и пониженное до единиц мегаом сопротивление между соседними ножками компонентов, и все прочие прелести жизни.

Исходя из этого — если говорить прямо, применение ROH1 обосновано довольно редко. При этом ROH1 — чуть ли не на втором месте по распространённости в розничной продаже после дешёвых канифольных ROL0. Например, Asahi CF-10 составляет большую часть ассортимента Чип-и-Дипа по этой марке. Да и сегодняшняя беседа со связистами началась со ссылки на CF-10 на Алиэкспресс. Причиной тому цена или впечатление «да он вообще всё паяет» у начинающих радиогубителей — сходу сказать трудно.

С тем же CF-10 делает припои и «Изагри», и многочисленные китайцы.

Спасает CF-10 в основном довольно низкая коррозионная активность флюса после пайки: у него твёрдые негигроскопичные остатки, не склонные вступать в химические реакции с окружением. Тем не менее, если вы паяли CF-10 печатную плату, лучше будет протереть места пайки растворителем или помыть всю плату в УЗ-ванночке.

Помимо CF-10, Asahi делает ещё и водосмываемый ROH1 флюс C6. И казалось бы, виден его очевидный плюс — собственно заключающийся в отсутствии необходимости использовать для смывания изопропиловый спирт или иные специальные растворители. Однако, если с CF-10 производитель настаивает на том, что даже его остатки удалять не всегда обязательно, то вот C6 гигроскопичен и электропроводящ, поэтому тщательное удаление его остатков категорически необходимо — включая механическое, если это требуется. В качестве его достоинства указывается, что это допустимо сделать «в течение нескольких часов после завершения монтажа», а не немедленно.

TL;DR

• для пайки SMD-компонентов и сложных печатных плат — флюсы категории ROL0 и ORL0. Если надо дёшево — то можно взять припои «ПМП» с канифолью, если есть средства — Stannol HF32-SMD, Asahi FC5005, Felder ISO-Core EL, а ещё лучше — Felder ISO-Core ELR.
• для пайки печатных плат и компонентов в не очень хорошем состоянии — флюсы категории ROM0 и ROM1. Felder ISO-Core RA, Asahi HF-532. Желательно, но не обязательно протереть или промыть место пайки после завершения работ.
• для пайки силовых проводов и разъёмов в плохом состоянии — флюсы категории ROH1. Asahi CF-10 и его аналоги, причём обратите внимание: если CF-10, несмотря на свою активность, довольно толерантен к нарушению техпроцесса и сохранению остатков флюса, то кажущиеся удобными водосмываемые флюсы на самом деле могут доставить куда больше проблем.

Что же касается трубчатых припоев других моделей и производителей — как правило, у серьёзных производителей есть даташиты, в которых указан класс флюса, условия его применения, температурные режимы, способы удаления.

Если же такого документа нет, а проводить самостоятельно тестирование на остаточное сопротивление (включая сопротивление через неделю работы устройства в тёплой влажной среде, а не только сразу после пайки), коррозию, содержание галогенов и так далее вы не готовы — таким припоем не стоит пользоваться ни для чего, кроме грубых работ или одноразовых поделок.
