Руководство для очистки и ухода за паяльником

При пайке необходимо задействовать флюс, загрязняющий наконечник инструмента. Наслоения препятствуют нормальной работе, не дают залудить жало. Разберемся, как очистить закоптившийся паяльник от нагара и подготовиться к пайке.

Очистка и уход за паяльником

Даже в век высоких технологий и сложных электронных устройств нельзя обойтись без простых, но полезных в каждой домашней мастерской инструментов. Например, без паяльника — мы расскажем, как выбрать хорошую модель и познакомим с нюансами оснащения.

Читайте также:  Сетевой адаптер для паяльника и блок питания (сетевой адаптер) для паяльника DYS404-190210V 19V 2.1A 5.5x2.5мм

Выбор паяльника

Электрический паяльник — незаменимая вещь в современном быту. Вообще, он нужен для пайки деталей в электронике и лужения проводов, но у пользователей с прямыми руками и смекалкой спектр задач паяльника может быть намного шире. Например, с его помощью можно резать пластик и делать в нем аккуратные отверстия. Главное — не обжечься. Причем не только в прямом, но и в переносном смысле.

Новые модели паяльников

В последнее время на рынке появилось достаточно много новых моделей, среди которых даже есть цифровые паяльники, а также различные станции. Как из такого обилия выбрать инструмент, подходящий под конкретные задачи? Давайте разбираться вместе.

Популярный инструмент для ремонта и сборки электроники

Паяльник заслуженно называют популярным инструментом, который используют люди, занимающиеся ремонтом и сборкой электронной техники. Даже у тех, кто ещё не обзавёлся современным измерительным оборудованием, этот прибор, доставшийся от отца или деда, 100% будет. Но даже если у вас его нет, то вы определённо его видели. Но даже если не видели, то однозначно слышали об этом нехитром, но незаменимом устройстве.

Конструкция и разнообразие типов

Современный электропаяльник имеет несложную конструкцию, которая в период товарного дефицита Советского Союза повторялась радиолюбителями в кустарных условиях по многочисленным рекомендациям, публикуемым в журналах Радио и других. Сейчас необходимости самостоятельного изготовления электроинструмента нет. Но в условиях развитого рынка и множества предложений становится трудно разобраться в разнообразии типов.

Развитие паяльников и их применение

В этом материале кратко познакомим вас, драгоценный читатель, с историей развития паяльников и расскажем обо всех видах, применяемых в нынешнее время.

Инструменты и оборудование для пайки

В разделе будет рассказано обо всех изобретённых инструментах этой группы. Все, даже ранние версии, ещё применяют. Конечно, применение архаичных приборов снизилось, ввиду их замещений новыми видами, тем не менее, совсем их практическое употребление не закончилось.

Читайте также:  Перевод понос на турецкий

Помимо них, есть немало паяльного оборудования: инфракрасные паяльные станции и их термовоздушные конкуренты для пайки струёй горячего воздуха. А еще нагревательные столы, плавильные ванны, печи оплавления припоя и прочее. В статье это оборудование рассматриваться не будет.

Лужение паяльника и его важность

Что такое лужение паяльника и зачем это делать

Время чтения: 28 минут

Заключение

Паяльник остается важным инструментом для ремонта и сборки электроники. Правильный выбор модели и уход за инструментом помогут вам сделать работу эффективнее и безопаснее. Надеемся, что наше руководство поможет вам лучше понять мир паяльников и выбрать подходящий для ваших задач.

Пайка

Пайка — это соединение деталей без их расплавления с помощью припоя, выполняющего роль посредника между двумя металлическими поверхностями. В качестве припоя выступает сплав, содержащий олово и свинец. Олово — оптимальный металл по температуре плавления. Свинцовая добавка увеличивает текучесть и уменьшает хрупкость припоя.

Пайка с использованием паяльника

При пайке нужно брать припой горячим жалом паяльника и переносить капельку сплава на место соединения. Без лужения сделать это проблематично, поскольку припой не будет прилипать к наконечнику. Чтобы избежать проблем с прилипанием, необходимо очистить жало от нагара и покрыть его слоем оловянного сплава. Нанесение на оснастку тонкого слоя припоя называют лужением. В этой процедуре нуждается как изрядно проработавший, так и новый инструмент.

Технология лужения

Технология лужения зависит от материала жала. Наконечники бывают разных видов:

  1. Керамические
  2. Медные
  3. Медные с покрытием из серебра, никеля или алюминия

Выбор паяльника

Основные параметры выбора паяльника включают:

  • Жало (материал, форма)
  • Рукоятка (материал)
  • Комплектация (дополнительные элементы в наборе)

Мощность паяльника

Какой мощности выбрать паяльник? Необходимо учитывать тип работ, которые планируется выполнять. Комплексные работы могут требовать более мощного паяльника, чем небольшие бытовые задачи.

Рекомендации по выбору

При выборе оснастки для паяльника стоит учитывать авторитет продавца. Китайские интернет-магазины иногда могут продавать некачественные товары. Для удобства использования рекомендуется выбирать паяльники с сменными жалами и учитывать материал рукоятки для комфортной работы.

Подборка отличных моделей появившихся в продаже относительно недавно

Подборка отличных моделей появившихся в продаже относительно недавно

Самые надежные паяльники

Самые надежные паяльники – это те, которые имеют большую мощность, но в домашних условиях их используют не всегда уместно.

Мощность паяльника

Мощность паяльника для стандартных домашних дел должна быть около 20-40 Ватт. Нет смысла покупать паяльник большей мощности, после этого сказаться на потребляемой электроэнергии.

Если при работе мощность будет недостаточной, то качество спаянного изделия будет плохим, однако работа занимает больше времени. Важно помнить, что из-за недостаточной температуры могут быть непропаи, которые в дальнейшем дадут себя знать.

Если мощность будет слишком высокой, то вероятность сжечь деталь, что приведет к невозможности отремонтировать изделие.

Выбор мощности паяльника

Если вы собираетесь использовать паяльник для пайки проводов, то в таком случае подойдет паяльник мощностью от 60 до 100 Ватт. Мощность свыше 100 Ватт является производственной, и такие паяльники используют для ремонта изделий большого размера, например, батарейки, трубы.

Для пайки микросхемы можно подойти паяльник мощностью около 10 Ватт. Его можно использовать для спайки любых других мелких радиодеталей. Главное, чтобы паяльник для микросхемы был маломощным, чтобы не допустить перегрева деталей. Такие паяльники подойдут для плат.

Преимущества и недостатки газовых паяльников

ПреимуществаНедостатки
Возможность работы без розеткиНизкая мощность
Не мешают проводаНеобходимость замены картриджей
Простота использованияСложность дозаправки
Риск повреждения при дозаправке

Газовой паяльник

Достойные модели паяльников для дома

  • Мощность 60 Ватт. Пригоден для работы с микросхемами.
  • Мощность 60 Ватт. Удобный, нагрев до 480 градусов с возможностью регулировки температуры.
  • Jac Tool 908. Мощность 60 Ватт. Пластиковая ручка, но при такой мощности она не нагревается

Паяльник для дома

Что понадобится для процедуры пайки?

Если нужно залудить новый паяльник, понадобится припой, а также твердый или жидкий флюс. В качестве металлического расходника обычно используют оловянно-свинцовый сплав. Флюс — канифоль или более агрессивный состав. Канифоль подходит только для лужения медного жала, поскольку является слабым активатором.

Перед лужением наконечника

Перед лужением наконечника с заметным слоем нагара требуется предварительная очистка оснастки. Как очистить медное жало паяльника? Для приведения в адекватное состояние наконечника старого образца понадобится напильник. Медь стандарта 900М требует более деликатного обращения: ее зачищают наждачкой мелкой зернистости.

Горячее никелированное жало очищают с помощью целлюлозной губки или металлической стружки. Толстый слой нагара убирают с холодного паяльника, счищая абразивным веществом в виде соды, которую используют в тандеме с жесткой стороной губки для мытья посуды. На финальном этапе лужения паяльника может понадобиться дощечка или кусок картона.

Залудить жало в процессе пайки

Увлеклись процессом, и после долгой пайки никелированное жало перестало брать припой? Губка для чистки не помогает? Залудите наконечник по ходу дела. Если нет желания ждать, пока паяльник остынет; почистить содой, как рассказано выше, для вас не вариант, — воспользуйтесь ускоренной процедурой.

Чтобы быстро привести наконечник в порядок, понадобится очищающая паста. Магазины продают разную продукцию для очистки, например, с металлической частью, состоящей из 97% олова, 2% серебра и 1% меди. Кроме металлов в виде мелкодисперсных порошков в пасте есть флюс и связующее.

Технология чистки-лужения

Преимущество способа — скорость, недостаток — дороговизна составов для чистки. Баночка с несколькими граммами пасты может стоить как дешевый паяльник. При покупке очищающего состава новичку легко ошибиться. С аналогичными названиями продают пасты, в которых только флюс. Залудить жало без припоя, естественно, не получится.

Производители паст для лужения указывают температуру, при которой состав работает, она должна быть не менее 232 градусов (плавление олова). Чтобы эффект наступил, обычно требуется разогреть паяльник примерно до 350 градусов.

Аксессуары

Перечисленных выше компонентов будет достаточно для простых задач в рамках домашней мастерской — залудить провод, восстановить удлинитель и отремонтировать кухонный миксер. Но для организации профессионального пространства одного паяльника не хватит.

Для удобства работы придется подумать над приобретением различных подставок, держателей, ручного инструмента для мелкой работы и даже микроскопа — например, чтобы ремонтировать смартфоны и другую сложную электронику. Об этом мы рассказываем в другом материале.

Далее речь пойдет об особенностях лужения паяльника. Нюансы зависят от материала жала, но в любом случае нужно будет иметь дело с припоем и флюсом. Для пайки электроники часто используют припой ПОС61 или ПОС63, разница между ними не существенная. Аббревиатура ПОС означает, что это сплав олова и свинца, число в конце — процент олова. Сплав начинает переходить в жидкое состояние при температуре 183 градуса.

В качестве флюса для лужения медного жала используют канифоль — вещество, получаемое из хвойных деревьев. Одна из технологий подразумевает удаление скипидара из смолы сосны. Температура плавления канифоли — 110-170 градусов в зависимости от состава. В любом случае большая ее часть — это смоляные кислоты. Закипает флюс при 250 градусах, подходит только для лужения и низкотемпературной пайки. Канифоль хорошо справляется с медной патиной, но не может убрать окиси многих других металлов. Чтобы получить более агрессивный флюс, в смолу добавляют другие кислоты.

Иногда вместо твердой канифоли удобнее использовать ее жидкий аналог, который можно купить или сделать самостоятельно, поместив смолу в спирт или другой растворитель. Теперь перейдем к технологии лужения инструмента для пайки.

Разбираемся с дренажом: Как почистить дренаж кондиционера: 3 причины засора и способы их устранения

Как залудить паяльник с медным жалом

Итак, наконечник очищен от нагара, и пора, не мешкая, приступить к следующему этапу. Чтобы как следует залудить паяльник со сплошным медным жалом понадобятся канифоль и припой. Обычно их используют в качестве отдельных составляющих. Технология следующая:

2. Сразу переходим ко второму этапу, не дожидаемся, пока канифоль выгорит. Припоем в виде прутка водим по наконечнику, наносим сплав олова и свинца на подготовленные поверхности. Если припой в виде гранулы, расплавляем его, смачивая жало.

3. Если припой распределился не по всей поверхности, используем кусок картона: окунаем наконечник в канифоль и возим по нему.

4. Если на жале собралось слишком много припоя — избавляемся от излишков, слегка постукивая держателем оснастки по напильнику или снимая лишнее с помощью мокрой целлюлозной губкой. 5. Даем нанесенному припою затвердеть.

Бывают припои «2 в 1» в виде тонкой трубочки с канифолью внутри. В этом случае окунать во флюс оснастку не нужно. Просто наносим сплав на подготовленное к лужению жало.

Если что-то пошло не так, никто не помешает сделать «дубль 2». Не стоит бояться испортить медное жало, его всегда можно привести в порядок. Особых навыков для этого не требуется.

Рекомендации по выбору: Электрорубанок: как выбрать инструмент для дома — 6 основных критериев

Особенности лужения паяльника с необгораемым жалом

Технология та же, но обойтись канифолью для лужения никелированного наконечника вряд ли получится. Сосновая смола справляется с ролью флюса, когда нужно подготовить жало из меди, подходит для пайки серебра, олова и его сплавов. Для лужения никеля канифоль не лучший вариант. Для этого есть специальные флюсы, например, ЛТИ-120.

Это нейтральный активный состав, в который кроме спиртов и канифоли входят диэтиламин и триэтаноламин. Несмотря на нейтральность, смывать его все равно нужно после пайки. Чтобы не заморачиваться этим, можно использовать ЛТИ-120 или агрессивную паяльную кислоту только для лужения инструмента, а паять с помощью канифоли, не нуждающейся в смывании.

Несколько слов по поводу паяльной кислоты. На этикетке или в инструкции к флюсу должно быть написано, что она подходит, в том числе и для пайки никеля. Существуют кислоты для пайки не радиодеталей, а кастрюль, ведер и прочей тары из нержавеющей стали с помощью инструмента мощностью 100-300 Вт. В этом случае вместо никеля будет написано про пайку нержавейки, цветмета и т.п.

При работе с любой кислотой нужно быть максимально аккуратным, избегать попадания в глаза, использовать защитные очки.

Выпиливаем дома: Как выбрать электролобзик для дома: 5 правил и советов

Типы паяльников

Паяльники отличаются не только мощностью, но и системой нагрева. Бывают спиральные и керамические модели.

Спиральные менее прихотливы в эксплуатации, но медленно нагреваются и чаще выходят из строя. Они заметно дешевле, хотя целесообразность такой экономии можно поставить под сомнение — лучше один раз купить качественное устройство, нежели постоянно менять дешевые, которые быстро сгорают.

Керамические паяльники лучше во всем — они почти мгновенно нагреваются, более стабильны при регулировке температуры, но требуют бережного использования. Хотя они дороже, качество и долговечность таких паяльников перекрывают недостаток, связанный со стоимостью.

Расходные материалы

Просто взять и спаять провод и клемму разогретым паяльником не получится — для этого понадобятся вспомогательные компоненты. Во-первых, вам нужен припой — легкоплавкий сплав, который пришел на смену свинцу и олову. Во-вторых, для пайки необходимо использовать специальный состав (флюс), который предотвращает окисление металла и создает адгезию для лучшего гальванического соединения.

Самый простой флюс — канифоль. Это очищенная смола хвойных деревьев, которая эффективно удаляет с провода или детали оксидные пленки и позволяет припою равномерно «прилипать» к поверхности металла.

Канифоль — это самый дешевый и универсальный тип твердого флюса, который обязательно должен быть в арсенале у каждого радиолюбителя. Однако у этого материала есть недостатки. Во-первых, канифоль оседает на жале паяльника в виде нагара, который необходимо постоянно счищать. Во-вторых, с помощью канифоли нельзя нормально обработать место пайки на плате — например, для установки микросхемы или разъема.

Поэтому гораздо удобнее использовать жидкий флюс — ЛТИ 120. Он относится к нейтральным, не содержит кислот и не разъедает металл. Основой его состава является канифоль, растворенная в спирте. Также можно заменить его флюсом на основе жиров, масел или глицерина. Так или иначе канифоли или ЛТИ 120 будет достаточно, чтобы научиться паять.

Также существуют активные флюсы — например, паяльная кислота. Обычно это соляная кислота, которая очень эффективна при пайке алюминиевых соединений. Однако она разъедает металлы, поэтому нуждается в нейтрализации спиртом или раствором соды после использования.

Иногда ее заменяют фосфорной кислотой — она не вызывает коррозии и не требует нейтрализации. Однако ее использование сопряжено с риском для здоровья человека.

Обычно для пайки используют мягкий припой наподобие ПОС-30 или ПОС-61. Второй предпочтительнее, так как в нем содержится флюс.

Еще удобнее — паяльная паста. Это смесь из припоя, измельченного до состояния порошка, и флюса. Такое решение обычно применяется для работ в труднодоступных местах. Например, для пайки микроскопических элементов наподобие выводов microUSB или HDMI.

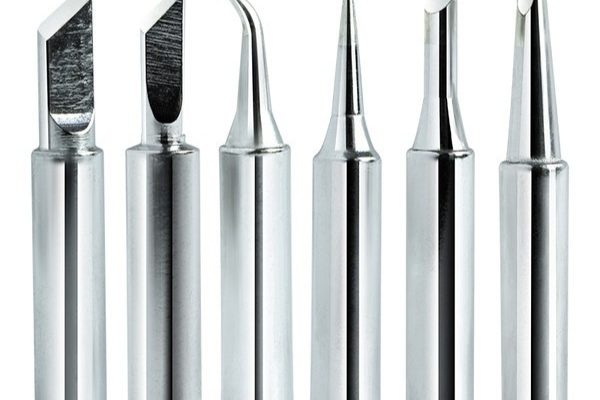

Важная деталь — жало паяльника

Качество пайки и комфорт в использовании инструмента сильно зависит от используемого в паяльнике жала. В современных паяльниках встречаются два типа — медные и никелевые. Они также отличаются формой.

Жало из меди хорошо проводит тепло и отлично взаимодействует с припоем. В этом, конечно, заслуга самого металла — медь хорошо «лудится». Но есть и минус — при нагреве такое жало постоянно покрывается окислениями и выгорает, в результате чего требует постоянной очистки. Также со временем в нем образуются раковины, которые необходимо удалять с помощью напильника.

Другой тип жала — металлический стержень с никелевым покрытием. В исправном состоянии такое жало никогда не покрывается окалиной и очень удобно в работе — особенно при пайке мелких деталей. При этом его не нужно и даже нельзя зачищать, так как это испортит покрытие и выведет жало из строя. Стойкость никелевых жал к выгоранию позволяет делать их очень тонкими, что полезно для тонкого монтажа — например, с помощью них мастера пропаивают контакты USB-разъемов в смартфонах.

При выборе паяльника нужно также учитывать форму жала, коих бывают десятки. Например, наиболее распространенными формами медных жал являются плоская и цилиндрическая со скосом.

Первое выглядит как плоская отвертка и подходит для работы с массивными деталями. Второе — универсальное. Никелевые, установленные в паяльник с завода, чаще всего бывают цилиндрическими, но в свободной продаже можно найти и другие формы.

Паяльные лампы и газовые горелки

Паяльная лампа является самым древним приспособлением; патент был получен в далёком 1881 году шведским изобретателем Карлом Рикардом Нюбергом. Со времен изобретения их конструкция практически не изменилась.

Современное изделие почти неотличимо от того, что было изготовлено 100 лет назад

В основе резервуар с жидким топливом (спирт, бензин, керосин), насос, создающий избыточное давление в ёмкости для подачи горючего в горелку и, собственно, горелка, в которой топливо испаряется и сгорает. Пламя горелки непосредственно используется для нагрева спаиваемых деталей и расплавления припоя, подаваемого в зону пайки. Так как температура пламени и нагретых деталей относительно высока и с трудом бывает выдержана и проконтролирована, применяются толстые прутки из тугоплавких оловянно-свинцовых сплавов, а также сплавов основе меди (медно-серебрянные, латунные) и другие. В качестве флюса используют тетраборат натрия, более известный как бура и прочие виды (смотри статью «Несколько слов о флюсах для пайки»)

Пруток тугоплавкого оловянно-свинцового припоя ПОС-20

Для пайки электротехнической аппаратуры лампы они практически не применялись, но находили и находят применение для операций с крупногабаритными и теплоёмкими элементами из листовой меди (радиаторами и теплообменниками, трубопроводами, разными резервуарами и баками) и некоторыми деталями из стали до массового применения сварки. Применяются и как дешёвый источник открытого огня и высокой температуры для различных хозяйственно-бытовых нужд (отогрев трубопроводов и агрегатов в условиях низких температур и подобных), особенно в условиях отсутствия электроэнергии.

Ввиду токсичности выхлопных газов, применять лампу на открытом воздухе небезопасно. При работах внутри помещений её заменяют более безопасной газовой лампой-горелкой на сжиженной пропан-бутановой смеси или электрическим техническим феном.

Газовая паяльная лампа-горелка

Помимо относительно громоздких вариантов, есть миниатюрные горелки для тонких работ, также не связанных с электрооборудованием. Например, ремонта ювелирных изделий.

Миниатюрная газовая горелка

Мощность

При выборе паяльника нужно смотреть на разные характеристики, но в первую очередь необходимо обращать внимание на мощность паяльника. Дело в том, что от этого показателя будет зависеть не только скорость плавления и пайки в целом. Слишком мощным паяльником можно попросту перегреть деталь — например, транзистор или резистор. Еще перегрев вреден для медных дорожек на текстолите и просто убийственен для современных микросхем.

Поэтому перед покупкой паяльника нужно понимать, для каких целей выбирается инструмент:

В продаже можно найти и паяльники мощностью от 100 Вт, которые используются для грубого ремонта корпусных конструкций в уличных условиях. Но для этих целей, на наш взгляд, будет эффективнее использовать строительный фен или паяльную лампу.

Если вы планируете работать с микросхемами и SMD-компонентами, рассчитывайте не только на паяльник, но и на вспомогательный инструмент. Например, для выпаивания деталей с большим количеством ножек понадобится оловоотсос, а также, желательно, столик с предварительным подогревом. Еще лучше — сразу приобретать паяльную станцию.

Как очистить жало паяльника механическим способом

Технология очистки зависит от материала и геометрии жала. Рассмотрим, чем чистить 3 разновидности жал паяльников.

Избавляемся от предрассудков: Как выбрать гравер: 3 ключевых фактора

Медный наконечник в виде заточенного прутка

Жало очищают от нагара с помощью напильника по металлу. Особых физических усилий процесс не требует, тиски и прочие зажимные приспособления используют только в особо тяжелых случаях. Напильник обычно держат в положении, которое соответствует фабричной заточке жала, угол клина — около 35 градусов. Кончик получается тупой, на нем площадка шириной порядка 1 мм.

Работа с новым наконечником требует минимум усилий: достаточно снять патину мелкозернистой шкуркой. Умельцы иногда меняют форму жала, например, из клина делают конус. В этом нет нужды, если пользуетесь паяльником, который работает с жалами типоразмера 900М. Производители предлагают более 10 наконечников такого формата, заточенных на выполнение разных работ. Примеры:

Обозначения: «+» — подходит, «-» — не подходит, «+/-» — не лучший вариант.

После заточки наконечник сразу залуживают. Если отложить покрытие припоем, медь окислится и придется затачивать заново.

Выбираем инструмент для пайки: Как выбрать паяльник: 4 критерия отбора

Медное жало 900М

Заточку производят без напильника, чтобы не деформировать тонкий кончик. Для очистки от нагара используют мелкозернистую шкурку.

Необгораемое жало

Средства чистки для никелированного жала:

Первые два варианта для чистки горячего паяльника, для третьего разогрев противопоказан. Напильником пользоваться нельзя, поскольку он вместе с нагаром снимет никелированное покрытие.

Приводим в порядок динамики: Как почистить динамики телефона — 6 действенных подсказок

Fnirsi HS-01

Честно говоря, я бы назвал его клоном Pinecil, если бы не отличающиеся характеристики. Даже упаковка крайне похожа. Может быть, конечно, и ребята из Pinecil «одолжили» у кого-то дизайн своей упаковки, но, скорее всего, нет.

Но не будем о дизайне коробки. Давайте перейдём к возможностям паяльника. У него они неплохие — примерно те же, что и у предыдущих моделей. Правда, его жала несовместимы с TS-100/TS-101, что не очень хорошо. Мне, например, нравится, чтобы у паяльников, которые я использую, были разные возможности, но взаимозаменяемые жала. За исключением, конечно, паяльных станций и некоторых микропаяльников — там уже другой разговор. Набор жал для этого устройства стоит около $15.

Также Fnirsi HS-01 запитывается лишь по USB-C, у него нет выделенного порта питания, как у двух других паяльников, описанных выше. Зато он быстро нагревается и отлично работает. Стоимость его составляет $30, а приобрести можно на AliExpress.

Кстати, позиционируется этот паяльник производителем как устройство, которое можно использовать в дороге. Это действительно так, но и предыдущие модели тоже можно использовать в дороге — они работают от внешних аккумуляторов по USB-C без проблем.

Miniware TS101

А это продолжатель линейки TS-100, только более функциональный. Он быстрее нагревается, его удобнее использовать. При этом жала, как и у Pinecil, стандарта TS-100. Они недешёвые, но и не супердорогие, как для некоторых паяльных станций.

Кнопка на корпусе паяльника расположена очень удобно, поэтому в ходе работы ничего не мешает. Правда, корпус чуть больше, чем у предыдущего девайса, но особо это не заметно. В руке сидит хорошо, работает неплохо, что для счастья ещё нужно? Наверное, только качественный флюс и припой.

Также есть программная оболочка, которую можно кастомизировать. В целом это достоинство большинства современных паяльников, у которых есть дисплей и ОС с интерфейсом.

Стоимость девайса составляет около $50, и это основной недостаток, поскольку паяльник примерно равен по возможностям Pinecil V2, а вот цена почти в два раза выше. К слову, максимальная температура у этого паяльника ниже, чем у большинства прочих.

Вот немного характеристик:

Газовые паяльники

Это современные устройства, появившиеся в широком доступе относительно недавно. В их основе ёмкость со сжиженным пропаном или пропан-бутановой смесью, запорный клапан, регулятор температуры и закрытая камера сгорания, снабжённая паяльным жалом. Заправляются они так же, как и бытовые газовые зажигалки.

Популярный газовый паяльник MT-100

Они имеют одно преимущество перед электрическими — работают автономно. Поэтому их основной сферой применения стал электромонтаж в условиях, не позволяющих применить электропаяльники. Например, монтаж охранно-пожарных сигнализаций в удалении от строений, устройство и ремонт слаботочных сигнальных линий на столбах и прочих возвышениях, проводников, кабелей и электронной аппаратуры в «полевых условиях», на обесточенных объектах, выездное восстановление автомобильной проводки и электронных блоков и так далее. При пайке на дому и в условиях профессиональной мастерской или производственной линии применение паяльников на газе нецелесообразно и нежелательно, ввиду отсутствия контроля температуры жала, перегрева или недостаточного нагрева, которые влияют на качество и долговечность паяного соединения.

Hakko FX-888D

Устройства компании Hakko — предмет желаний многих начинающих электронщиков. И действительно, компания выпускает качественные системы для сервисных инженеров, ремонтников и других профессионалов, чья работа связана с электроникой.

Это уже не умный паяльник, а паяльная станция, которую просто так с собой не поносишь. Её стоит использовать стационарно — установить на стол и работать постоянно в одном месте. У девайса две кнопки, которые управляют температурными профилями — достаточно удобно.

Паяльная «ручка», если можно так выразиться, хорошо сидит в руке, особо жаловаться не приходится. Из пальцев она не выпадает, покрытие специально сделано таким образом, чтобы не скользить. Станция работает одинаково хорошо как с тонкими платами, так и толстыми. Правда, в последнем случае рекомендуется увеличить температуру, чтобы припой быстро плавился.

Стоимость паяльной станции, к сожалению, превышает цену всех паяльников, описанных в подборке выше, причём вместе взятых. Купить станцию можно примерно за $160-170.

Ну а на этом всё. Если у вас есть собственные предпочтения в мире паяльников и паяльных станций, расскажите о них в комментариях. А если подборка понравится, то сделаем и вторую часть — уже по паяльным станциям, а не паяльникам.

Паяльники косвенного нагрева

Из названия ясно, что они получают тепло извне. До 60-годов прошедшего столетия были основными инструментами для пайки как различных металлических деталей, так и электронных компонентов радиоаппаратуры. Конструктивно представляли собой медное жало, снабжённое держателем и деревянной ручкой. Медное жало нагревалось любым источником тепла. Часто в этом качестве применялась паяльная лампа или бытовая газовая плита, если работа выполнялась дома.

Коллекция старинных различных по «мощности» самостоятельно нагреваемых паяльников на фоне не менее старинных паяльных ламп

Они изготавливались из меди и имели разную форму с габаритами жала: к примеру, заострённое применялась для пайки электронных компонентов, плоское — для корпусных изделий, экранов и других элементов из листового материала.

Вместе с ними применяли припой в виде прутка, в качестве флюса для пайки радиоаппаратуры использовалась всем знакомая сосновая канифоль; листовые материалы паяли с помощью хлористого цинка в качестве флюса.

Приспособления применяются при изготовлении и восстановлении медных радиаторов и теплообменников, а также при пайке частей электротехнических изделий из теплоёмких массивных деталей из меди (оконцовки обмоток крупногабаритных трансформаторов, электродвигателей, генераторов, а также силовых токопроводных шин). Ввиду узкой специфики найти их в продаже непросто.

Электрические паяльники

Это простейший вариант электропаяльника. Состоит из электронагревательного элемента, медного жала и корпуса с деревянной или пластиковой ручкой. Мощность от 10 до 300 ватт, а иногда и более. Но пайка электропаяльником мощностью более 200 ватт сопряжена с рядом трудностей, одна из которых это крупные габариты, вес и низкая эргономика такого прибора. В ситуациях, когда требуется повышенная тепловая мощность, рассматривают модели косвенного нагрева.

Питание, как правило, от сети 220-240В, но выпускаются модели для работы от напряжения 36 вольт, применяемые в помещениях с высоким риском поражения человека электротоком (неотапливаемые сырые производственные помещения, гаражи и т. п.), а также при повышенных требованиях к общей электробезопасности (электромонтажные цеха, медицинские учреждения). Они не имеют терморегулировки и нагреваются до температуры, значительно превышающей необходимую. Это приводит к быстрому окислению и обгоранию жала, растворению меди в припое и образованию раковин в жале, усложняющих пайку, а также кипению, а не просто расплавлению припоя, а в итоге — к неудовлетворительному качеству соединений. Ввиду невысокой стоимости нерегулируемые модели применяются всюду как для электромонтажных, так и для нестандартных задач: устранение трещин в изделиях из пластиков и т. п. Ввиду наличия моделей с мощностью нагревателя 100 и более ватт эти приборы применяются для пайки изделий с высокой теплоёмкостью: медные провода большого диаметра, трубки, листовая медь, латунь, оцинкованная сталь и тому подобные.

Простой и надёжный, как автомат Калашникова, нерегулируемый паяльник Jinkong WL50 мощностью 50 ватт

Импульсные

Простой нерегулируемый паяльник имеет ряд недостатков, один из них — относительно большое время нагрева жала, что критично, особенно если нужно припаять всего одну деталь. Для устранения недостатка был разработан импульсный паяльник. Его наименование отражает две особенности электроприбора: во-первых, кратковременный режим нагрева, а во-вторых, питание от импульсного блока питания.

В нём роль жала и одновременно нагревателя выполняет отрезок толстой медной проволоки. Но существуют модели и с закрытым нагревательным элементом и классическим жалом. Питание реализовано от компактного импульсного БП, расположенного внутри корпуса. Разогревается он до высокой температуры практически мгновенно, что позволяет подавать питание непосредственно в момент пайки, а также мгновенно остывает, что повышает безопасность эксплуатации, снижает расход электроэнергии.

Экономичный и эргономичный MATE MT-SG180

Существует упрощённая конструкция, которая импульсной является лишь «наполовину». Отличие заключается в том, что питается она не от импульсного блока питания с мини-трансформатором, а от обычного сетевого понижающего трансформатора, который несколько увеличивает габариты и вес прибора.

Существуют экзотические решения, использующие углеродные (графитовые) или полупроводниковые нагревательные элементы. Такие приборы имеют узкую применимость и относительную редкость.

Импульсный аккумуляторный паяльник ColdHeat, имеющий углеродный нагреватель-жало

Основное применение таких категорий паяльников — это разовая пайка, для которой требуется быстрая готовность прибора. Примером служит авторемонт, затрагивающий электропроводку авто и его электрооборудование. Для монтажа электронных компонентов и ремонта радиоаппаратуры они, как правило, не применяются, ввиду низкой эргономики и наличия на жале потенциала высокой частоты.

Регулируемые

Он отличается от обыкновенного нерегулируемого встроенным регулятором температуры, позволяющим выставить нужный терморежим и обеспечить тем самым отсутствие нежелательных эффектов, присущих предыдущим типам приборов. Как правило, терморегулятор выполнен по простой схеме тиристорного регулятора мощности, не имеет обратной связи и не способен поддерживать температуру с высокой точностью. Но имеются в продаже модели с электронным регулятором с дисплеем, позволяющим установить температуру с точностью до градуса. Регулируемый паяльник имеет стандартную классическую конструкцию и пригоден для практически всех видов работ. Большинство моделей имеют сменные жала, разнообразная форма которых позволит использовать их как для пайки крупных компонентов и проводников, так и для монтажа SMD-компонентов.

Популярный регулируемый паяльник T60, мощностью 60 ватт

Паяльная станция

Это наиболее распространенный тип оборудования, рекомендуемый как новичкам, так и используемый профессионалами. В ней есть контроллер температуры в виде отдельного блока, который с высокой точностью поддерживает температурную стабильность, благодаря обратной связи, реализованной через термодатчик, расположенный в жале. Станции поддерживают подключение другого паяльника к контроллеру, а также имеют стандартизованные сменные жала, которые выпускаются во множестве типоразмеров. Возможность их смены позволяет паять как крупные компоненты и проводники, так и выполнять монтаж SMD-компонентов. Питание организовано напряжением 12-24 вольта через понижающий трансформатор, что даёт дополнительную электробезопасность. Подставка и сменные жала, как правило, идут в комплекте со станцией.

Отличная со всех сторон паяльная станция YIHUA 936

С питанием от USB-порта

Это одни из современнейших инструментов. Конструктивно схожи с регулируемыми моделями, но имеют низковольтный нагреватель. Особенность USB-паяльников, как ясно из названия — возможность получения питания не из сети, а от USB-разъёма. Источником энергии выступает зарядное устройство от мобильной техники или, как правило, внешний портативный аккумулятор (powerbank). При такой схеме организации электропитания гарантируется полная автономность инструмента и применение его в любых условиях вне зависимости от удаления от «цивилизации». Для питания требуется ЗУ или портативная АКБ с поддержкой быстрой зарядки QC2.0 и выше, так как выходные характеристики стандартного порта USB крайне ограничены (не более 10 ватт, что на практике достаточно не для всех видов пайки). Также для подключения USB-инструмента к источнику электроэнергии требуется качественный кабель, потери энергии на котором будут минимальны.

Ультрапопулярный паяльник TS100

USB-паяльники сконфигурированы с быстросменными жалами-нагревателями, чтобы использовать ту форму жала и мощность нагревателя, которая требуется для конкретных типов работ.

Они оборудованы цифровым микроконтроллерным управлением с функцией программирования рабочих режимов, хранения температурных профилей и т. д. Многие современные устройства поддерживают обновление микропрограммы («прошивку»), чтобы устранить сбои, вызванные ошибками в программном обеспечении.

USB-модели ещё называют микропаяльниками, определяя область их применения, конкретно — тонкие манипуляции с радиокомпонентами поверхностного монтажа и некрупными навесными элементами. Применяют их и при ремонте разной электротехники: компьютеров, ноутбуков, смартфонов, игровых консолей. Ограничение мощности электропитания от USB-разъема с поддержкой QC3.0 или выше порядка 20 ватт. При использовании увеличенных сменных жал многие USB-микропаяльники способны запитываться от внешнего БП повышенной мощности.

Аккумуляторные

Здесь будет рассмотрен нестандартный тип инструментов для пайки — с питанием от аккумуляторов и батареек. В статье упоминался прибор ColdHeat, имеющий углеродный нагреватель и автономное питание от четырёх никель-марганцевых элементов (Ni-Mn). Он появился около 20 лет назад и уже тогда технологии позволяли применять АКБ для питания такого относительно мощного потребителя. Сейчас в конструкции используют литий-ионные аккумуляторы (Li-ion).

Аккумуляторный паяльник с поворотным жалом

Принципиально они ничем не отличаются от электропаяльников других типов, но не конструктивно: имеют жало с возможностью поворота, быстросменные аккумуляторы, применяющиеся в других видах электроинструмента одного и того же производителя. Например, для питания аккумуляторного шуруповёрта, гравера, лобзика и т. д.

Аккумуляторный паяльник с установленным стандартным аккумулятором

Такие инструменты больше выбирают профессионалы. Применяют их при взаимодействии с разным промышленным оборудованием: системами видеонаблюдения, сигнализации, отопления, кондиционирования, станками и т. д. Ещё в авторемонте и при работе со спецтехникой. Ввиду узкой специализации и высокой стоимости их применение в стационарных условиях, а тем более в домашних, нецелесообразно.

Помимо аккумуляторных, существуют модификации, работающие на батарейках.

Паяльник с питанием от трёх батареек типа AA

Их мощность мала (порядка 5-6 ватт), а время автономной работы непродолжительное. Применение ограничено разовыми любительскими операциями (мелкий ремонт бытовой техники и т. п.). Стоимость комплекта щелочных батареек для него почти равна цене нерегулируемого паяльника.

Научно-технический прогресс не застыл на месте. За много лет паяльники выросли из примитивных инструментов, которыми ремонтировали самовары, до новейших версий с микроконтроллерным управлением и функцией обновления ПО, для точных операций при восстановлении и сборке электротехники. Появление новой технической базы, такой как компоненты поверхностного монтажа, потребовало разработки новых типов паяльного инструмента. Уверены, развитие микроэлектроники и далее поможет в деле совершенствования паяльников, создания инновационных моделей.

Эта статья имела цель кратко познакомить вас с эволюцией конструкции и дать обзор всех типов паяльников, которыми паяют и сегодня.

Для чего нужен паяльник

Основная задача радиотехнического паяльника (не путать с бытовым для сварки пластиковых труб) заключается в соединении медных (иногда алюминиевых) деталей посредством легкоплавких материалов — олова, свинца и припоя. С его помощью можно впаивать и выпаивать радиодетали, а также лудить провода и еще много чего полезного.

Чем мощнее паяльник, тем больше возможностей открывается перед пользователем:

Но не всегда мощнее — значит лучше. Паяльник, как и любой другой инструмент, нужно подбирать под определенные задачи.

Pinecil V2

Об этом паяльнике уже писали на Хабре. Его нельзя назвать устройством начального уровня. Это умный девайс, который способен на многое. Причём Pinecil V2, как можно понять уже по названию, является второй версией smart-паяльника. Жала для него не уникальны — используются жала для паяльника TS-100, TS-101. Разновидностей достаточно много: можно приобрести как очень тонкие, так и крупные для «грубой» работы.

Питание подводится по USB-C, с нуля до 350 °C паяльник нагревается очень быстро — менее чем за 20 секунд. Всё зависит от мощности источника питания. Работать он будет, к слову, и от 10 или 15 В, но нагреваться станет медленнее.

И да, у этого паяльника есть собственная операционная система, которую можно кастомизировать под себя. Доступны изменение температурных профилей, установка режима «сна» или реакции устройства на движение владельца (т. е., например, взял паяльник в руки — он сразу «завёлся», без нажатия на кнопку).

К сожалению, паяльник поставляется без подставки, но её можно либо приобрести, либо же распечатать на 3D-принтере, если он у вас есть.

Вердикт однозначный: он подходит как для новичков, так и для профи, несмотря даже на то, что у последних, скорее всего, есть паяльная станция.

Что касается характеристик, то вот самые важные:

Паяльники с регулировкой температуры

Мечта любого радиолюбителя — это паяльная станция с регулировкой температуры нагрева жала. И, если раньше это было недоступной диковинкой, да еще и громоздкой из-за понижающего трансформатора, то сейчас в продаже есть «цифровые» модели.

Вместо огромной паяльной станции у них есть миниатюрный блок питания на 12 В и цифровой регулятор температуры, который, к тому же, дополнен дисплеем и находится на самом паяльнике. Причем стоят такие модели совсем недорого — порядка 2–3 тысяч рублей. Обычно это устройства мощностью до 25 Вт. Есть и более мощные — они питаются от 220 В, но тоже имеют удобную регулировку температуры.
