СТАБИЛИЗАТОР ТЕМПЕРАТУРЫ ПАЯЛЬНИКА

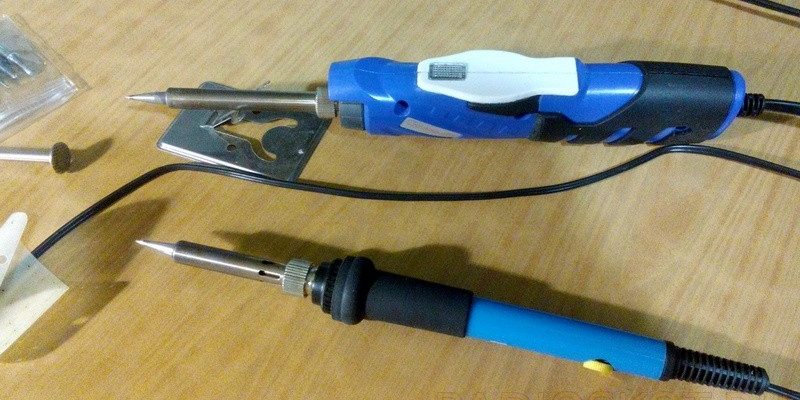

Многим знаком недорогой паяльник с Алиэкспресс с встроенным регулятором напряжения. Димер это лучше, чем ничего, но нормальной работы с паяльником он не обеспечивает. В свое время Л. Елизаров из г. Макеевка Донецкой области опубликовал схему стабилизатора температуры для паяльника без датчика. За счет измерения изменения сопротивления нагревательного элемента. Схема много где публиковалась. Была еще одна статья в журнале Радио.

Некоторое время назад я уже применял первую схему для паяльника с керамическим нагревателем и пистолетной рукояткой. На снимке он верхний в уже переделанном виде.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Работа стабилизатора понравилась. Тот паяльник является основным для меня уже пожалуй с год. Но рукоять толстовата. Он тяжелее нового. Да и любопытно.

Дальше ориентируемся на измененную схему (Доработка стабилизатора жала паяльника).

Измерение сопротивления нагревателя с Али (нижний на снимке) дало результат около 450 Ом в холодном состоянии и около 1,5 килоом в хорошо прогретом. Т.е. сопротивление изменяется раза в три. Решил адаптировать схему и для него. По факту получилось по второй доработанной схеме. R1 – 820 Ом, R2 – подстроечник 200-500 Ом. R3 выведен наружу и сопротивление его 470-500 Ом. С такими номиналами мой паяльник регулирует температуру где то от 220 до 350 градусов.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

В качестве корпуса использовал обычный разветвитель-двойник из магазина. Фото платы и корпуса далее.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Двойник разбирается с помощью болгарки, ножа, пассатижей, бокорезов убирается лишнее с верхней крышки. На снимке видно до какого состояния примерно.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Обратите внимание на полупрозрачную пленочку. Плата стала расслаиваться и я снял верхний слой. И он прекрасно подходит в качестве страховочной прокладки между шинами двойника (которые соединяю с платой проводами методом пайки) и платой. Внутрь это все вставляется примерно так:

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Верхняя крышка, сборка. Устройство в сборе.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Какая температура должна быть?

Как уже было сказано, наиболее комфортным для работы температурным диапазоном считаются показатели от 245 до 300° C. Но суть в том, что все паяльники рассчитаны для обработки различных металлов. Например, для пайки некоторых металлов паяльнику необходимо разогреваться до 600 градусов. При этом их мощность тоже может варьироваться. Оптимальным считается диапазон от 25 до 40-60 Вт. Гораздо реже встречаются паяльники с минимальной мощностью в 8 Вт и максимальной – 200 Вт. Как правило, высокой обладают паяльники, используемые на производствах в промышленных масштабах. Устройства для работы в домашних условиях значительной мощностью не обладают. Но рабочая мощность обычного бытового прибора может достигать и 100 Ватт.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Относительно припоя

Рабочая температура паяльника для каждого процесса определяется в индивидуальном порядке. В процессе пайки однотипных контактов допустимо устанавливать одинаковую температуру. Но при этом и состав припоя должен быть идентичным.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

В случаях, когда необходимо использовать разный тип припоя, иногда даже приходится менять паяльник.

В зависимости от типа припоя температура жала прибора должна быть следующей:

  • ПСРЗИ – примерно 145-146;
  • ПОЗИ 30 – 175;
  • ПОС 61 – 195-197;
  • О2 – 237;
  • ПСР 2 – 248;
  • ПСР 1.5 – 285;
  • ПОС 10 – 305.

Все представленные температурные показатели имеют единицу измерения°C.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

В зависимости от материала

Температура жала – это очень важный показатель, который необходимо изменять не только из-за состава припоя, но также и в зависимости от типа обрабатываемой поверхности. Здесь важно знать не только температуру паяльника, но и температуру, при которой происходит плавление обрабатываемого металла.

Температура плавления наиболее распространённых металлов разная и выглядит следующим образом:

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Температурные показатели, как и в предыдущем случае, измеряются в градусах Цельсия. При работе важно сравнивать технические характеристики прибора с возможностями обрабатываемого металла.

Доработка самого паяльника несложная вовсе

Суть ее проста – изъять симистор и соединить провод паяльника с нагревателем напрямую. Лично я провод заменил (провод с вилкой пригодится), а симистор повесил за одну ногу на плате паяльника. Родной регулятор уже не используется. Крутилку использую в качестве заглушки и фиксатора платы.

Практика с этим паяльником пока не велика, но не вижу причин для отрицательного результата. Первый переделанный работает прекрасно и является моим основным. Что нужно сделать, если вы решили переделать и свой? Измерьте сопротивление нагревателя в холодном виде и после прогрева. Естественно в отключенном от сети состоянии.

  • Если они примерно совпадают с моими, смело можете повторять с моими номиналами.
  • Если нет, то вам придется подобрать величины для R1, R2, R3.

С паяльниками имеющими нихромовые нагреватели не экспериментировал, рекомендаций дать не могу.

Как получить нужную?

Температура жала паяльника, имеющего мощность 100 Ватт, имеет некоторые ограничения. Так, при максимальном разогреве нельзя превысить наибольший порог, но недопустимо и понизить, чтобы она постоянно находилась на одном и том же уровне. Для подбора нужной температуры необходимо ориентироваться именно на мощность прибора. На протяжении достаточно длительного времени эта методика была наиболее популярной. Ведь в советских паяльниках по-другому узнать температуру было невозможно. Но и у этого метода был существенный недостаток, поскольку для обработки разных поверхностей приходилось покупать несколько видов паяльников.

Более современные модели оснащены встроенным температурным регулятором. Точно так же регуляторы продаются отдельно. Этот прибор можно установить практически на любую модель. Он с лёгкостью решает проблему понижения температуры. Суть заключается в следующем – если паяльник имеет мощность 60 Ватт, то при повороте ручки регулятора наполовину, температура жала уменьшится до показателей паяльника мощностью в 30 Ватт. Паять при наличии такого прибора намного легче.

Если есть возможность, то покупать лучше не сам регулятор, а те модели паяльников, в которые этот прибор уже вмонтирован.

При обработке микросхем таким паяльником можно регулировать температуру вплоть до 1° C. По стоимости такие приборы существенно отличаются от обычных. Но они в несколько раз облегчают работу мастера.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Типы нагревателя

От нагревательного элемента зависит скорость работ и качество конечного результата.

Выделяют несколько типов в зависимости от материала:

  • Нихромовые. Эти нагреватели были изобретены раньше других, представляют собой нихромовую проволоку, по которой пропускают электрический ток, в результате чего происходит её нагрев. Последняя изолирована от жала и корпуса паяльника с помощью слюдяных или керамических пластин. Материал простой, механически прочный, стоят такие приборы дешево. Но нагреватель медленно разрушается из-за окисления под воздействием кислорода, содержащегося в воздухе, поэтому служит недолго, период эксплуатации как у лампы накаливания.
  • Керамические. Элемент представляет собой полый керамический цилиндр, в толще которого имеется токопроводящий слой. Нагревается под воздействием протекающего по нему электрического тока. Нагреватель герметизирован, не окисляется, поэтому у него больший срок службы, чем у нихромовых вариантов. Но керамика отличается хрупкостью, поэтому приборы боятся ударов и падений, к тому же, к ним подходят только оригинальные жала.
  • Индукционные. Надежные, быстро нагреваются, но и стоят недешево. Индукционный паяльник содержит катушку индуктивности, через которую протекает ток высокой частоты от 450 кГц и выше. При этом создаётся вихревое электромагнитное поле, наводящее высокочастотные токи в той части медного жала, поверхность которого покрыта ферромагнитным материалом. В результате оно быстро разогревается.

Как узнать?

В моделях со встроенным датчиком температурные показатели отображаются на специальном дисплее. Для того чтобы узнать температуру нагрева жала на обычном паяльнике, необходимо использовать специальные измерительные приборы. Существуют так называемые термометры для паяльника. Основу этого устройства составляет термопара, определяющая показатели нагрева. Погрешность при этом может варьироваться на несколько градусов в большую или меньшую сторону.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Ещё один способ измерения температуры нагрева заключается в использовании мультиметра. Это весьма распространённая методика, позволяющая точно и быстро узнать температурный режим приборов разных моделей.

Для работы в домашних условиях очень часто подбираются примерные температурные показатели, поскольку этого достаточно. Но при профессиональной пайке, например, когда ведётся работа с микросхемами, нужно подбирать температуру максимально точно. Упущение этого момента может испортить всю работу.

О температуре при пайке смотрите далее.

Основная задача паяльника во время спаивания различных контактов заключается в расплавлении припоя и нанесении его на нужное место. Естественно, что для этого требуется температура паяльника, которая была бы выше, чем температура плавления расходных материалов. С учетом того, что для разных металлов и их сплавов она может сильно отличаться, то выпускают инструменты с различной мощностью, которые способны работать в разных параметрах. Ведь слишком высокие показатели оказываются такими же вредными для качественного соединения, как и низкие. Только в первом случае все приведет к расплавлению припоя до такого состояния, когда им уже невозможно будет работать, а во втором – он не сможет нормально расплавиться для соединения.

Все эти причины приводят к тому, что температура жала паяльника должна быть оптимальной. Для каждого случая подбираются свои варианты, которые должны помочь добиться лучших результатов. Для определения того, какая температура жала паяльника при пайке должна быть, учитывается расходный материал, толщина проводов, материл контактов и другие параметры.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Немного о настройке схемы

Тут все просто. Сопротивление цепочки R1, R2 и R3 определяет минимальную температуру паяльника. Чем меньше сопротивление — тем меньше нагрев. То есть выведя движок сопротивления R3 в положение наименьшего сопротивления, подбором R1, R2 выставляют желаемую минимальную температуру. Ее выбрал в районе 200-220 градусов. А вот величина сопротивления R3 будет определять максимально возможную температуру паяльника. Я выбрал ее в районе 500 Ом. И получил на максимуме около 360 вольт.

Выбирать ее слишком большой не советую. При каком-то сопротивлении регулятор практически перестает отключать нагреватель (светодиод горит, лишь изредка помаргивая). Так легко вообще загробить жала.

При нормальной работе светодиод практически непрерывно светит после включения несколько секунд. Потом появляются паузы, которые по мере прогрева они становятся все длиннее. Мой паяльник на рабочий режим выходит секунд за 20-30.

Тришин А.О. Г. Комсомольск-на-Амуре. Ноябрь 2018 г.

Форум по обсуждению материала СТАБИЛИЗАТОР ТЕМПЕРАТУРЫ ПАЯЛЬНИКА

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Схема усилителя и микрофона из пьезоэлемента, подходящая для сборки своими руками.

Другие особенности и критерии выбора

Выбор паяльника для дома осуществляют по многим критериям. Вышерассмотренный подбор характеристик – основной, но есть и дополнительные, не менее важные.

Для всех видов инструментов, кроме паяльников для полипропиленовых труб, важны следующие параметры:

  • Мощность и непосредственно связанная с ней температура жала. Об этом было сказано выше.
  • Источник энергии. Если нужен инструмент для автономного использования, то это газовый или аккумуляторный паяльник.
  • Время непрерывной работы от одного источника (для аккумуляторных и газовых паяльников). Очевидно, чем оно больше – тем лучше.
  • Возможность быстрой смены жала, наличие сменной гарнитуры, их форма и размеры. Бывают в виде плоской отвёртки, конические, скошенные, игольчатые, цилиндрические, в виде молотка и т.д. Размеры жала критичны для паяльных станций и паяльников для пайки радиоэлементов, а также для мощных инструментов при пайке массивных деталей.
  • Материал наконечника. Их изготавливают из меди с покрытием и без. Вторые быстро выгорают и нуждаются в периодической зачистке, обслуживании и замене. Наконечники с покрытием служат гораздо дольше.
  • Наличие функции подачи проволочного припоя в рабочую зону. Делает работу особенно удобной при больших объёмах задач.
  • Конструкция и материал ручки. Бывают прямые или пистолетного типа, каждая из них удобна по-своему. Их изготавливают из дерева или пластмассы. Первые меньше нагреваются, поэтому мощный паяльник (более 100Вт) лучше выбирать с деревянной ручкой.
  • Наличие термодатчика, позволяющего точно поддерживать заданную температуру жала и экономить электроэнергию (для электрических инструментов), это актуально всегда. Что касается поддержания стабильного диапазона, оно очень важно при радиомонтажных работах.
  • Надежность фирмы. Лучшие производители оборудования для пайки: Hakko, Goot, Weller, Ersa, Matrix. Если же говорить о том, какой паяльник выбрать для труб, то в лидерах – Rothenberger, Gerat, CANDAN, ЭНКОР и РЕСАНТА.

Есть специфические критерии выбора паяльных станций, газовых паяльников и инструментов для пайки полипропиленовых труб.

Для паяльных станций важны следующие технические особенности:

  • Пределы регулировки температуры. Чем они шире, тем больше задач позволит решить прибор.
  • Точность поддержания температуры. Чем она выше, тем лучше качество монтажа. Вы никогда не столкнётесь с перегревом деталей или так называемой «холодной» пайкой.
  • Наличие вытяжки от жала. Хотя эта опция приводит к удорожанию станции, она обеспечивает отвод паров флюса и припоя из зоны пайки. При этом общая атмосфера в помещении, где ведутся паяльные работы, остаётся безопасной для человека.

Для газовых паяльников важны:

  • Объём газового баллончика. Очевидно, чем он больше, тем больше время непрерывной работы паяльника.
  • Возможность использования инструмента без жала в режиме газовой горелки, что иногда необходимо.

При выборе паяльника для пластиковых труб обратите внимание на:

  • Мощность.
  • Наличие необходимого комплекта сменных насадок.

От обоих параметров зависит диапазон диаметров соединяемых труб.

Печатная плата

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Теперь главное. А зачем это все нужно, что это дает? Простой регулятор тока никак не обеспечивает стабилизацию. Если совсем мало, чтобы естественного охлаждения хватало, чтобы паяльник не перегревался, то при пайке будет явно не хватать мощности.

Если нормально при пайке, то при простое будет перегрев. Неизбежно.

Это сказывается очень сильно. Например мои китайские жала, которые шли вместе с паяльником (медные, кстати) таяли просто на глазах. Особенно жалко плоское. Топориком.

Кроме того, при перегреве и длительном простое обгорает кончик и порой его становится крайне сложно облудить. Естественно окисляется припой и превращается в серо-черную кашу. И прежде чем паять вам придется чистить кончик каждый раз. Словом сильно сокращается жизнь жала и комфортность пайки.

Доработанный таким образом паяльник приобретает черты паяльников совсем другой ценовой категории и качества. Фактически это паяльная станция.

Еще один аспект который проверил для себя. Иногда выпаиваю детали двумя паяльниками. Поскольку таких паяльников у меня теперь два, то имело смысл проверить, а не возникает ли между ними разности потенциалов, губительной для извлекаемой детали.

Измерение вольтметром показали нули на диапазоне 20 вольт постоянки и 200 вольт переменки. Одну из сетевых вилок переворачивал. Возможно просто качественная керамика в нагревателях. Правда стоит иметь в виду, в первом переделанном паяльнике вместо ИП на стабилитронах стоит китайский маленький ИБП на 12 вольт (не нашел тогда мощных стабилитронов). Возможно причина еще в этом.

Ну и почему именно такие паяльники особенно интересны для этой переделки.

В обычном режиме он быстро перегревается. А это говорит об избыточной температуре нагревателя. И избыточной мощности. Он имеет керамический нагреватель с достаточно большим сопротивлением и сильным изменением сопротивления при нагреве, что позволяет точнее отслеживать температуру.

Следовательно, после переделки он будет очень быстро нагреваться, так как напряжение подается не после диммера, в урезанном виде, а полное напряжение сети.

По этой же причине он будет быстрее восстанавливать температуру после интенсивного отбора тепла при пайке массивных деталей.

Электрический нихромовый паяльник REXANT 12-0240, 40 Вт

Электропаяльник REXANT 12-0240 – изделие для широкого применения в быту, но паять им микросхемы не получится – слишком широкое жало. Его ширина в разы превышает расстояние между соседними выводами любой микросхемы, стандартная величина которого составляет всего 2,5 или 1,25 мм. Поэтому придётся либо покупать специальный инструмент, либо стачивать жало напильником, либо подобрать соответствующее в специализированном магазине. Последний вариант – самый лучший с гарантированным результатом.

В изделии использован нихромовый нагревательный элемент. Его мощность – 40 Вт, питание – от сети 220 В. Температура нагрева 300 градусов, она не регулируется. Медное прямое жало имеет наконечник клиновидной формы.

Конструкция деревянной ручки прямая. Изделие рассчитано на использование свинцово-оловянных припоев. Корпус снабжён клеммой для подключения заземления – это важно с точки зрения защиты радиоэлементов от повреждения, которое может наступить в результате дефекта изоляции паяльника. Стоит недорого, от 176 рублей.

Отзывы

Недорогой, простой и качественный инструмент почти на все случаи жизни. Подходит для домашних нужд, за исключением пайки прохудившейся металлической посуды – для этого нужен более мощный паяльник.

  • простой и надёжный;
  • ручка практически не нагревается;
  • замена жала не занимает много времени;
  • быстрый нагрев.

Против

Далеко не всегда приходится выполнять стандартную пайку с готовыми марками припоев. Иногда приходится работать с нестандартными для этого процесса металлами. Это не всегда дает гарантированно качественный результат, но порой именно пайка становится лучшим решением для соединения деталей. Здесь нужно знать, какая температура жала паяльника нужна для работы, а также и при какой происходит плавление металлов, с которыми ведется работа.

Если дело касается выпаивания контактов или разъединения определенных частей, то эта информация становится более важной, чем технические данные припоя. Температура нагрева паяльника должна достигать таких значений, чтобы можно было расплавить контакт. Это значит, что она должна быть равной величине, при которой происходит плавление, или же превышать его. С учетом ограничения мощности паяльников это далеко не всегда осуществимо. Некоторые виды металла невозможно расплавить паяльником. Стоит сравнивать технические характеристики инструмента с параметрами конкретного металла или сплава.

Способы получения нужной температуры

Температура жала паяльника 100 Ватт имеет определенные ограничения. С одной стороны, нельзя превысить максимальное значение при полном разогреве, а с другой – ее нельзя понизить так, чтобы она поддерживалась на одном и том же уровне. Если для пайки требуются более низкие значения данного параметра, то следует попробовать заменить инструмент. Температура жала паяльника 60 Ватт будет ниже, чем аналога на 100 Вт, поэтому данная методика хорошо подходит для подбора нужной температуры. Долгое время именно она была основной, так как современные модели с регулируемыми параметрами появились относительно недавно. Недостаток методики заключается в том, что требуется покупать несколько видов паяльников. Также это не дает точного регулирования, хотя для большинства случаев хватает и примерных значений.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Установка регулятора мощности помогает решить проблему с понижением температуры практически с любой моделью. Регулятор можно установить практически на любую модель. Он будет работать с относительными значениями в своем диапазоне. К примеру, если диапазон регулировки значений лежит в пределах от 0 до 100%, то температура жала паяльника 40 Ватт на половине оборота ручки регулятора будет соответствовать температуре нагрева паяльника на 20 Ватт. При 25% это значение будет равняться 10 Ватт и так далее. Регулятор может иметь ограничение по снижению, к примеру, до 50%. Ниже он не сможет опуститься.

Покупка модели с регулируемым значением температуры. Автоматически встроенный регулятор, оптимизированный под конкретную модель и находящийся непосредственно в корпусе устройства становится отличным современным решением. Благодаря ему, температура паяльника для пайки микросхем будет регулироваться с точностью вплоть до 1 градуса Цельсия. Стоимость таких паяльников выше, чем у стандартных моделей, применять регулятор к другим инструментам не получится, но удобство играет свою роль и для профессионального применения они становятся лучшим выбором.

Не совсем удобным способом регулировки является разогрев жала с последующим остыванием. Для начала инструмент доходит до своего максимума, а затем нужно подождать пока он не остынет до нужного значения. Остывание происходит медленно, так что подобрать нужною величину вполне реальною главное использовать для этого измерительные приборы, которые покажут точные параметры.

Оборудование для измерения температуры

Температура нагрева жала паяльника определяется при помощи специальных измерителей, или как их еще называют, термометров для паяльника. В основу данных устройств входит термопара, которая показывает точное значение с погрешностью до нескольких градусов. На рынке встречается множество моделей, которые могут показывать температуру в градусах Цельсия или Фаренгейта. Практически все модели сейчас имеют цифровую шкалу для отображения данных. Термопара со временем портится и ее требуется заменять, но это позволяет работать с любыми типами паяльников.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Измеритель температуры жала паяльника

Помимо отдельных измерителей еще имеются встроенные варианты. Они идут сразу выпонтированные в паяльник, что очень удобно для работы с одним инструментом. Это заметно влияет на стоимость изделия, но здесь не возникает проблем с частой заменой термопары.

Еще одним способом определения является использование мультиметра. Это очень рас пространная методика, так как у специалистов по пайке всегда имеются такие приборы. Точность определения значений зависит от конкретной модели.

Заключение

Для домашней пайки зачастую подбираются условные примерные значения разогрева жала. Этого вполне достаточно для тех случаев, когда нет большой ответственности соединений. Если речь идет о профессиональной пайке и о работе с микросхемами, то здесь уже нужно соблюдать точность. Если для популярных видов материалов значения известны и температуру жала паяльника для ПОС 61 можно посмотреть по соответствующей таблице, то для нестандартных решений нужно подбирать значения самостоятельно.

Электрический паяльник – распространённая вещь в арсенале мастера, занимающегося ремонтом электроники, бытовой техники и другими видами работ, где необходимо соединение различных деталей. На первый взгляд это очень простой прибор, но его нужно уметь правильно подобрать – модели отличаются материалом нагревателя, техническими характеристиками, предназначением и другими параметрами.

Мы решили рассказать, как выбрать паяльник для дома для пайки труб и микросхем. Разобраться с тонкостями конструкций приборов и их функционалом нам помогал Валентин Яшков, мастер сервисного центра по ремонту электронной техники.

В магазинах представлено широкое разнообразие устройств, поэтому при покупке у многих возникают сложности. Мы рассказали о разновидностях приборов, а также обобщили основные критерии, на которые стоит обратить внимание при выборе.

В качестве примера предлагаем рассмотреть три надежные модели паяльников с нихромовым и керамическим нагревателем. В рейтинг вошли:

Как выбрать необходимую мощность инструмента

Диапазон мощностей современных паяльников составляет от единиц до нескольких сотен ватт. Чтобы выбрать мощность паяльника, который вам необходим, нужно определиться, для чего он будет использоваться. Если вы занимаетесь ремонтом современной электроники, то показателей в 10-30 Вт вполне достаточно. Домашнему мастеру на все руки понадобится более мощный инструмент в 40-100 Вт. Здесь и диапазон решаемых задач шире, и ремонтируемые предметы массивнее.

Самый мощный электрический паяльник потребуется профессионалу, занимающемуся ремонтом автомобильных аккумуляторов. Для этого нужна мощность, позволяющая плавить массивные детали из свинца: порядка 200-250 Вт. Такой инструмент имеет большое жало, которое за счёт высокой теплоёмкости долго держит требуемую температуру. По виду и размерам он напоминает кухонный топорик. Такие инструменты называют молотковыми.

Паяльник какая температура в зависимости от мощности

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

При спаивании контактов основная задача паяльника заключается в расплавлении припоя и нанесении его на нужные места. Разумеется, что для этого паяльник должен быть разогрет до определённой температуры. При этом для обработки разных металлов этот показатель может существенно отличаться. Слишком высокая или, наоборот, низкая температура жала прибора отразится на качестве выполняемой работы.

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Стабилизатор температуры жала паяльника Елизарова и зависимость температуры паяльника от напряжения

Паяльник с керамическим нагревателем REXANT 12-0123-1, 40 Вт для радиодеталей

  • малогабаритный;
  • жало с защитой от коррозии;
  • мощность – 40 Вт;
  • температура – 400 град;
  • стоит от 350 руб.

Электрический REXANT 12-0123-1 предназначен для пайки плат, монтажа электро- и радиокомпонентов. Содержит керамический нагревательный элемент. Его мощность составляет 40 Вт, напряжение питания – 220 В. Температура нагрева инструмента – 400 градусов, ее регулировка не предусмотрена.

Жало для паяльника медное с покрытием из хрома, игольчатой формы. Предусмотрена его замена. Ручка пластмассовая, прямая, с резиновой накладкой. Для пайки используют легкоплавкие свинцово-оловянные припои. Цена – от 350 рублей.

Пользователи отмечают, что прибор лёгкий, небольшой, очень удобен для радиомонтажных работ. Но керамика – материал хрупкий, поэтому обращаться с паяльником нужно осторожно.

  • узкоспециализированный, хорош для пайки радиодеталей;
  • для замены жала не нужен инструмент;
  • специальная форма жала;
  • недорогой.
  • регулировка температуры жала;
  • мощность – 60 Вт;
  • нагревается до 480 град.;
  • подставка для паяльника в комплекте;
  • есть светодиодный индикатор состояния станции;
  • стоит от 1875 руб.

Паяльная станция LUKEY 936A рассчитана на монтаж миниатюрных электро- и радиокомпонентов и для пайки проводов малого сечения. Это хорошая альтернатива рассмотренному выше REXANT 12-0123-1. Она состоит из собственно паяльника и электронного блока управления, соединённых кабелем. Керамический нагревательный элемент потребляет мощность 50 Вт при напряжении всего 24 В – это исключает повреждение радиоэлементов в случае пробоя изоляции нагревателя.

Диапазон плавной регулировки температуры жала – от 200 до 480 градусов. Для пайки радиоэлементов правильно использовать оловянные припои с низким содержанием свинца или вообще безсвинцовые, хотя диапазон рабочих температур обеспечивает использование практически любых припоев. Станция помогает экономить электроэнергию, поскольку ток протекает через нагревательный элемент ровно столько времени, сколько необходимо для поддержания заданной температуры жала. Затем его подача прекращается. Возобновляется, когда жало остынет.

Состояние станции отображается светодиодным индикатором: светится постоянно – происходит нагрев, мигает – готова к использованию, ничего не показывает – нагревательный элемент отключён, жало остывает. Имеется система стабилизации температуры. Весит 1,3кг, цена – от 1875 рублей.

Один из самых лучших вариантов бюджетной профессиональной паяльной станции с точки зрения соотношения цена-качество. Имеет отличные стабилизационные и регулировочные характеристики.

  • необходимый запас мощности;
  • экономия электроэнергии;
  • высокая точность поддержания заданной температуры;
  • широкий диапазон.
