DT-830B — мультиметр цифровой

Недорогой классический мультиметр для домашнего использования серии DT-830/832. В первую очередь предназначен для любителей, но имеет достаточно широкий набор функций поэтому может быть использован в профессиональных целях, привлекает своей низкой ценой и простотой в применении. Функции: тест диодов, транзисторов, измерение тока, напряжения, сопротивления и других параметров.

ZD-721N — электрический паяльник

Электрический паяльник мощностью 220В/ 40Вт с обрезиненной ручкой. Оснащен керамическим нагревательным элементом и многослойным, долговечным (Long Life) жалом.

DI0001 — прецизионные антистатические микрокусачки (бокорезы)

Прецизионные антистатические микрокусачки ProsKit 1PK-501A с наклоненными к оси губками. Изготовлены из качественной нержавеющей стали AISI 420J2. Режущие кромки прецизионно обработаны и закалены до твердости HRC 48 единиц.Коррозионностойкий, надежный инструмент.

DM0001 — припой с канифолью ПОС-61, 100 гр

Припой ПОС-61 с канифолью для пайки электронных устройств и модулей. Состав: Sn 59-61%, Pb 39-41%. Температура плавления: 183-190°С. Будет не заменим при сборке и ремонте электроники. ПОС-61 имеет безотмывочную технологию. Не содержит галогенов, прозрачные и не вызывающие коррозии шлаки.

Конструкция устройства

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита. Конструкция предусматривает установку платы в корпус, для этого предусмотрены монтажные отверстия по краям платы под винты 2,5 мм. Конструктивно предусмотрен сдвоенный логический вход управляющих сигналов MUTE/ST-BY для “мягкого” включения УНЧ.

Микросхему усилителя необходимо установить на теплоотвод (в комплект набора не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8, для повышения надежности работы ИМС.

Особенности

• Малые габариты
• Малое число внешних пассивных элементов обвязки
• Широкий диапазон питающих напряжений
• Широкий диапазон сопротивлений нагрузки

Принцип работы

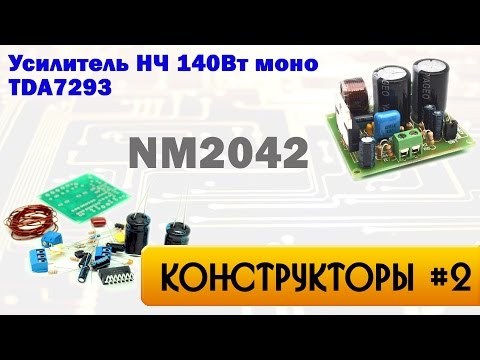

УНЧ выполнен на интегральной микросхеме TDA7293. Эта ИМС представляет собой УНЧ класса АВ. Благодаря широкому диапазону питающих напряжений и возможности отдавать ток в нагрузку до 10 А, микросхема обеспечивает одинаковую максимальную выходную мощность на нагрузках от 4 Ом до 8 Ом.

Одной из основных особенностей этой микросхемы является применение полевых транзисторов в предварительных и выходных каскадах усиления и возможность параллельного включения нескольких ИМС для работы с низкоомной нагрузкой (менее 4 Ом). Управление режимом работы ИМС осуществляется при помощи переключателя SW1.

Для включения УНЧ SW1 необходимо замкнуть. Переключатель SW2 предусмотрен для технологических целей. Для нормальной работы усилителя SW2 должен находиться в положении 2-3. Напряжение питания подается на контакты Х3 ( ), Х6 (-) и Х7 (общий). Источник сигнала подключается к Х1 ( ) и Х2 (общий). Нагрузка подключается к Х4 ( ) и Х5 (общий).

Рекомендации по совместному применению

Для построения сабвуфера хорошо зарекомендовали себя активный фильтр для сабвуфера BM2115 и блок обработки сигнала для сабвуферного канала NM2117.

Технические характеристики
