Element 702
Однако термостабилизация фена не столь тонкая, как хотелось бы — плюс-минус 15 градусов. Насадки, к сожалению, примитивные — с затяжкой хомутиком. В данной модели использован более качественный трансформатор питания, и сразу с завода стоит выключатель питания в цепи первичной обмотки.
Плата контроллера выполнена уже с обильным использованием SMD-компонентов. Подстроечники термоконтроля фена и паяльника доступны только изнутри. В паяльник встроен датчик положения, который отключает его, если он находится в стойке. Правда, разогревается он, когда берешь его в руки, не так быстро как ожидаешь.
Lukey 853d
В комплекте уже идет паяльник и фен, но провод у последнего не отсоединяемый, что не очень удобно. На корпусе также размещены приборы для тестирования — стрелочный амперметр и цифровой вольтметр, а в комплекте идут подсоединяемые щупы.В устройстве предусмотрено автоматическое отключение с плавным охлаждением после укладки фена в кронштейн. Есть функция запоминания настроек после отключения.
Lukey 868
Но регулировка потока воздуха в фене все же аналоговая. Удобно, что насадки у фена меняются «на горячую» с помощью специального ключа, идущего в комплекте. Увы, но паяльник подключается не очень надежный убогий разъем MiniDIN-6, который когда-то использовался для компьютерных портов PS/2.
Бесконтактные паяльные станции
Паяльная станция с феном какую выбрать? Приборы такого типа обеспечивают не только спаивание деталей, но также и отпаивание. К таким устройствам можно отнести следующие подвиды:
- Инфракрасное, основанное на использовании инфракрасного излучения.
- Термовоздушное, работа которого обусловлена наличием термофена и направленной струи горячего воздуха.
В чем отличия бытового паяльника от паяльной станции
Если говорить коротко, то обычный паяльник не позволяет устанавливать температуру нагрева и в нем нет регулировки мощности нагревательного элемента. В результате его жало постоянно обгорает, припой плохо ложится на его поверхность, а во время процесса пайки есть риск перегреть радиодеталь, дорожки на плате или наоборот не пропаять контакты. Паяльная станция позволяет взять контроль над нагревом, получить стабильный техпроцесс с безопасной пайкой.
Контактные паяльные станции
В зависимости от припоя, их разделяют на те, которые используются с применением оловянно-свинцового припоя и станции не требующие сплавов с содержанием свинца. Для последних характерна большая температура нагрева и, следовательно, большая мощность. В зависимости от особенностей и принципа действия управляющих блоков прибора, контактные станции разделяются на цифровые и аналоговые.
Мегеон 00361
Идущий в комплекте паяльник — классический для таких станций. Но если он сломается, то найти такой же под замену не получится, т.к. отдельно их не продают. Но можно подобрать аналог от китайских паяльных станций. Жала тоже распространенного типоразмера, найти в магазинах или на том же Aliexpress подходящие нетрудно.
Станция на любительское использование, поэтому производитель ограничился для установки температуры обычной шкалой у регулятора. Но, тем не менее, не забыл о возможности калибровки и режиме быстрого разогрева при включении.
Недостатки паяльных станций
Ну а теперь несколько слов о недостатках паяльных станций. Во-первых, дешевые контактные станции могут быстро выйти из строя. В термовоздушных станциях часто перегревается фен, что чревато его расплавлением. Однако происходит такое чаще всего по вине самого пользователя, а не вследствие недостатка паяльной станции.
Поэтому подбивая итоги можно смело сказать, что если нужно паять мелкие радиодетали, чипы и т. д., то обойтись без паяльной станции просто невозможно. Для пайки кастрюль и проводов вполне хватит и обычного электрического паяльника на 100 ватт.
Обзор паяльных станций или как выбрать паяльную станцию
С каждым годом на прилавках магазинов появляется все более новое и технологичное оборудование. Еще вчера смартфон был в диковинку, а сегодня это товар общего потребления. Продукция, которой мы пользуемся, становится все совершенней и сложнее, вместе с ней совершенствуются и инструменты, предназначенные для ее ремонта. Раньше в качестве паяльного оборудования, в первую очередь, использовался паяльник. Но сегодня таким инструментом можно доломать прибор или измучить самого себя. Он не подойдет ни для монтажа радиоэлектронных компонентов, ни для демонтажа всевозможных микросхем. Поэтому для тех, кто серьезно занимается радиоэлектроникой, встает насущный вопрос о приобретении паяльной станции.
Чем же она отличается от того же самого паяльника? Вот два основных отличия, которые одновременно являются и преимуществом паяльной станции:
• При пайке чипов, фильтров и других радиоэлементов всегда существует опасность их перегреть. Чтобы этого не случилось, необходимо постоянно контролировать температуру. И паяльнику с этим не справится. Благодаря блоку электронной регулировки паяльная станция позволит точно отрегулировать температуру.
• Имея паяльную станцию, не страшно паять запитанную или работающую схему. Гальваническая развязка от сети минимизирует любые последствия.
Итак, Вы убедились, что паяльная станция Вам нужна и решились на ее приобретение. Какие же виды паяльных станций бывают и как в них разобраться?
Сегодня на рынке представлены следующие виды станций:
1. Термовоздушная паяльная станция
a. Компрессорная
b. Турбинная
2. Паяльные станции для бессвинцовой пайки
3. Инфракрасные паяльные станции для BGA корпусов
Рассмотрим более подробно каждую из них
Термовоздушная паяльная станция
Такая станция еще называется станцией-феном. Пайка элементов осуществляется горячим воздухом. Для получения горячего воздуха, необходимого для монтажа, разработано две конструкции паяльной станции: турбинная и компрессорная.
Чем же отличаются приведенные модели компрессорных станций друг от друга? Итак, от простого к сложному.
YIHUA-850, YIHUA-850AD
Эти паяльные станции позволяют контролировать температуру фена, которая высвечивается на специальном дисплее на светодиодах.
Трубка ручки вмонтирована в силикон, что делает ее гибкой и термоустойчивой. Если силиконовый провод случайно коснется разогретого паяльника, то беды не случится, так как этот провод без последствий для себя выдерживает достаточно высокую температуру в течение 30 секунд.
YIHUA-8508
Если Вы ищите инструмент особенно надежный и долговечный, то эта паяльная станция то, что нужно. Ее корпус выполнен из железного сплава, которому не грозят ни высокие температуры, ни безжалостное ежедневное использование. Ручка вмонтирована в специальный термоустойчивый материал. Она удобна и эстетически привлекательна. Сама же ручка сделана из нержавеющей стали высокого качества. Никакой коррозии ей не грозит, да и повредить ее непросто.
YIHUA-8508D
А эта паяльная станция уже отличается высокой технологичностью. В нее встроен микрокомпьютер SAMSUNG и ПИД-регулятор. Теперь температура под полным контролем, и распайка выполняется на другом уровне, предотвращающем повреждение самых нежных элементов.
Фен здесь работает как в ручном, так и в автоматическом режиме, выбирайте наиболее оптимальный для той работы, которую Вы делаете в данный момент.
Корпус в этой станции, как у YIHUA-8508 из надежного железного сплава. Ручка обладает теме же характеристиками, что и в YIHUA- 8508.
YIHUA-8508D
Эта паяльная станция очень похожа на свою предшественницу YIHUA-8508D. Тот же микрокомпьютер, фен в ручном и автоматическом режимах, железный корпус и удобная надежная ручка. Главное отличие в индикации давления компрессора.
Все рассмотренные модели идеально подходят для выпаивания различных элементов SMD, SOIC, BGAи др.
Отдельное внимание среди термовоздушных паяльных станций нужно уделить интеллектуальной паяльной станции. В качестве примера рассмотрим ремонтную паяльную станцию YIHUA-2008D.
Эта станция отличается легким весом, так как выполнена из алюминиевого сплава. Она компактна и в то же время подойдет для целой производственной линии. Интеллектуальной эта станция названа потому, что в ней встроено три канала памяти. В каждом из этих каналов есть возможность запрограммировать нужную температуру и величину потока воздуха. Но и эти программируемые параметры при необходимости меняются с помощью горячих клавиш.
ПИД-регулятор позволяет контролировать и корректировать температуру непосредственно в процессе работы. А бесщеточный вентилятор освободит Вас от лишнего шума и удивит своей надежностью и долговечностью.
Данная паяльная станция хороша еще и тем, что в случае неисправности Вы будете сразу предупреждены встроенной сигнализацией, так как станция оснащена собственной системой автоматической диагностики.
Интеллектуальная станция – это более сложный инструмент, чем обычная паяльная станция. С ее помощью можно выполнять пайку не только самых разных элементов, интегральных схем и печатных плат, но и использовать ее на стандартных производственных линиях, в лабораториях, при ремонте смартфонов и бытовой техники.
Термовоздушная паяльная станция – отличный инструмент для проведения поверхностного монтажа. Пайка выполняется бесконтактно. Горячий воздух направлен прицельно, сила его потока и температура полностью регулируются. Принцип работы этой станции более чем прост. Кроме высокой температуры он ничем не отличается от принципа работы обычного фена.
Паяльные станции для бессвинцовой пайки
Эти паяльные станции также как и термовоздушные используются для выполнения пайки элементов радиоэлектронного оборудования. Основное их отличие заключается в том, что паяльные станции для бессвинцовой пайки позволяют достичь монолитного (неразъемного) соединения элементов. Для этого перед пайкой между элементами вводится заранее расплавленный материал (припой).
Регулирование температуры в такой станции может осуществляться двумя способами. Первый из них основан на использовании электричества. Это самый простой способ. Тепло быстро передается паяльнику, а от паяльника – к элементу монтажа. Второй способ более сложный. Он основан на использовании специального чипа, который измеряет температуру паяльника. Затем соответствующая программа подает сигнал о включении/выключении регулятора температуры. Если температура ниже заданной, то надо подать питание на регулятор, чтобы она достигла нужного значения. Если же температура выше заданной, то питание нужно отключить.
А теперь познакомимся с паяльными станциями для бессвинцовой пайки на конкретных примерах.
Высокочастотная паяльная станция YIHUA-900Н
Для этой паяльной станции характерно очень быстрое повышение температуры и высокая мощность. Раз-два и готово, и все это благодаря высокочастотному нагреву. Повышение температуры от 0°Cдо 300°C происходит за несколько секунд. ПИД-регулятор позволяет управлять температурой с помощью кнопок. А еще эта станция не дастся в руки посторонним. Для этого в ней есть функция введения пароля, позволяющая заблокировать любой доступ к определенным температурным параметрам. Корпус паяльной станции выполнен из железного сплава, которому не страшны высокие температуры.
Высокочастотная паяльная станция YIHUA-900Н может быть использована для работ любого уровня сложности.
Паяльные станции для бессвинцовой пайки с постоянной температурой YIHUA-936, YIHUA-936В, YIHUA-937D, YIHUA-939D
Помимо быстрого повышения температуры, надежности и антистатических свойств эти станции в процессе монтажных работ могут стабильно поддерживать определенную температуру. Они подходят для выполнения самых разных задач: от использования в лабораториях до ремонта смартфонов и планшетов.
Если Вы не можете определиться и сделать выбор между термовоздушной паяльной станцией и станцией для бессвинцовой пайки, то есть интересное решение. Это термовоздушная паяльная станция 2 в 1 или 3 в 1 . Такая станция представляет собой сочетание двух вышеуказанных станций. Ее преимущество – это, прежде всего, компактность, что очень удобно при транспортировке и хранении паяльной станции.
YIHUA-852 (2 в 1), YIHUA-853DA (3 в 1)
В этих станциях воздух подается диафрагменным компрессором. Прочный нагревательный элемент фена выполнен из керамики. Светодиодный дисплей предоставляет возможность контролировать температуру.
YIHUA-852 (2 в 1), YIHUA-853DA (3 в 1) – это паяльные станции для профессионалов. Они смогут не только выполнить высококачественную пайку, но и помогут очистить предметы от клея и лака, сварят любые пластмассовые материалы. Такие станции используются в лабораториях и научных центрах, где работа с электроприборами требует особенно серьезного подхода.
Инфракрасные паяльные станции для BGA корпусов
С развитием электроники инфракрасные паяльные станции становятся все популярнее.
Они были созданы для решения ряда сложных задач, в том числе для монтажа и демонтажа BGA-микросхем. Их принцип действия прост: длина волны подобрана таким образом, что сначала нагреваются металлические элементы, а неметаллические – пластмассовые корпуса, подложки и т. д. – нагреваются гораздо меньше. Сфокусированный пучок инфракрасного излучения может выполнить нагрев даже самой сложной зоны. При этом, как правило, используется керамический нагревательный элемент, но иногда и кварцевый. Плюсы керамических нагревательных элементов – это невидимый спектр излучения и высокая износостойкость. Плюс кварцевого нагревательного элемента – большая однородность зоны нагрева.
Преимущества инфракрасной паяльной станции очевидны. К ним относится равномерность нагрева, что имеет немалое значение для BGA и других элементов, универсальность (не нужно подбирать насадки), высокое качество и надежность.
Инфракрасные паяльные станции для BGA корпусов YIHUA-1000A, YIHUA-1000В – это целые миникомплексы. Точный датчик контролирует температуру непосредственно в процессе работы.
Благодаря компьютеру SAMSUNGи ПИД-регулятору температура фена тоже под контролем.
Итак, подводим итог. Что же выбрать: термовоздушную или инфракрасную паяльную станцию?
Во-первых, сразу бросается в глаза разница в цене. Термовоздушная паяльная станция дешевле. Второе отличие – размер. Термовоздушная паяльная станция компактнее. И если рабочее пространство невелико, то это свойство паяльной станции имеет немаловажное значение.
Так что же приобретаем, выбирая инфракрасную паяльную станцию? Прежде всего, инфракрасные паяльные станции более равномерно прогревают монтажный элемент. Хотя если речь идет о ремонте мобильных телефонов, то термовоздушная паяльная станция легко справится с этой задачей, а вот если нужно отремонтировать компьютер или ноутбук, то это повод задуматься о покупке инфракрасной паяльной станции, так как микросхемы и компьютерные платы более чувствительны и требуют равномерного прогрева.
При работе с инфракрасной станцией исключена возможность сдуть монтажный элемент или обжечь пальцы горячим воздухом, если работа «ювелирная». А еще не нужно ломать голову и приобретать разные насадки для фена.
Как правило, инфракрасная паяльная станция работает тише, чем термовоздушная, что создает более комфортные условия работы.
Остается только сделать выбор.
На нашем сайте представлены паяльные станции китайской компании YIHUA. С 2004 года эта компания занимается производством паяльного оборудования и достигла в этой области немалых успехов. Ассортимент паяльных станций, предлагаемой компанией YIHUA, достаточно широк: от простых термовоздушных паяльных станций до инфракрасных паяльных станций, представляющих собой профессиональные миникомплексы.
Компания YIHUA занимается производством паяльных станций более 10 лет. За это время она произвела более 21 миллионов комплектов оборудования, отличающегося высоким качеством, технологичностью и надежностью.
Паяльная станция, какую выбрать
Выбор устройства зависит от множества факторов, которые необходимо учитывать. Какая паяльная станция лучше? Перед покупкой следует тщательно взвесить цели применения устройства и особое внимание обратить на следующие критерии:
- Нагревательный элемент, его вид и тип. Они представлены нихромовыми и керамическими вариантами. Первый вариант является более бюджетным, однако не подлежит длительному и регулярному использованию. Если вам нужно что-то смастерить дома — смело покупайте. Но для производственных целей лучше остановить свой выбор на керамике. Но такой элемент имеет свои минусы. В частности, он не переносит неравномерное нагревание и может даже треснуть. Однако наличие термостабилизации в устройстве станции будет способствовать его долговечности и прочности.
- Интервал регулировки температуры. Тут уже вопрос напрямую зависит от целей использования паяльника, но в любом случае, чем шире будет температурный диапазон, тем лучше и функциональнее устройство.
- Время нагревания. Также немаловажный момент, обеспечивающий удобство в работе. Опять же, чем время меньше — тем лучше.
- Мощность прибора. Один из самых важных критериев, обеспечивающий качественную работу. Для того, чтобы подобрать аппарат с нужной мощностью, необходимо заранее знать, для чего он впоследствии будет применяться. Особенно внимательно следует выбирать мощность при необходимости работы с электроникой и чувствительными приборами, такими как смартфоны, ноутбуки и т.д. В таком случае вполне достаточно 40-70 Ватт, но лучше все-таки оставлять некоторый запас.
- Напряжение. Если вы планируете работать только с чувствительными схемами, я советую выбирать низковольтные варианты, которые не смогут повредить плату.
- Примечание. Тип устройства повлияет на виды работ. Бесконтактная пайка используется для демонтажа деталей и помогает выполнять работу в труднодоступных местах, однако при работе с мелкими деталями не всегда является удобной.
Если вы выбираете между аналоговыми и цифровыми аппаратами, лучше выбирать цифровые, поскольку они обеспечивают лучший температурный контроль. При заказе того или иного устройства обратите внимание на дополнительные жала. Если их нет, стоит также купить их в запас.

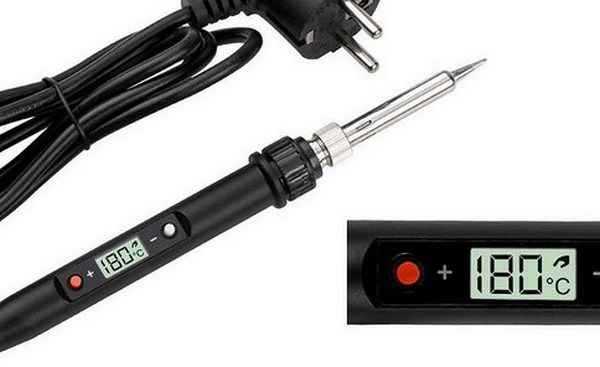

Паяльники для пайки: плюсы и минусы
Сегодня существует достаточно большое разнообразие паяльников для пайки. Самыми простыми считаются электрические модели, они же и самые доступные для радиолюбителей. Также бывают газовые и импульсные паяльники, которые обладают несколько большими функциональными возможностями.
Рассмотрим основные преимущества и недостатки паяльников:
- Простая конструкция и доступная цена. Для работы с электрическим паяльником нужно напряжение 220 вольт, флюс и припой;
- Импульсные паяльники очень экономичные, поскольку включаются и работают они только при нажатии на кнопку;
- Газовым паяльникам не нужна электрическая сеть. Такие паяльники не зависят от электричества.
В чем недостатки паяльников:
- Самый существенный недостаток паяльников заключается в том, что при помощи них нет возможности выполнять сложные работы, связанные с выпаиванием микросхем;
- Электрические паяльники очень часто перегреваются. В итоге жало быстро обгорает и нормально паять становится невозможно;
- При работе с радиокомпонентами важно соблюдать температурный режим, нельзя перегревать элементы на плате.
Паяльники хороши для пайки проводов и крупных элементов. Для большинства же работ, связанных с пайкой плат, такой инструмент подходит плохо.
Плюсы и минусы паяльных станций
Если вы серьёзно относитесь к своей работе, то наверняка уже обзавелись и научились пользоваться паяльной станцией. Это очень полезный инструмент и часто он оказывается незаменимым при выполнении работ, связанных с ремонтом радиоэлектроники.
Преимущества паяльных станций связаны вот с чем:
- Паяльные станции разборные, заменить нагревательный элемент или поменять его не составит особого труда;
- Регулировка температуры паяльной станции осуществляется плавно и точно, поэтому о перегревах можно забыть навсегда;
- Если нужно работать с SMD-компонентами, то лучшего варианта, чем термофен паяльной станции не найти. Выпаять многовыводной компонент с платы обычным паяльником невозможно и в этом паяльная станция имеет огромное преимущество.
