Типы паяльных станций — какую выбрать?

Флюс для пайки BGA. Что это и для чего?

Флюс для пайки — это специальный состав, включающий в себя органические и неорганические вещества. Флюс чаще используют для подготовки места спая, но иногда он используется и для очистки контактного поля. Флюс улучшает смачиваемость соединяемых деталей и помогает припою лучше растекаться. Во время такого прогрева металлы окисляются, появляется оксидная пленка. Флюс растворяет окислы, способствуя лучшей текучести припоя.

Качество ремонта промышленной электроники зависит, в том числе, от качества монтажа микросхем после ремонта к контактной площадке платы. Микротрещины в пайке BGA, изъяны пайки из-за некачественной пасты, шариков BGA или флюса могут сами по себе быть причиной некорректной работы вполне рабочей микросхемы. Неисправности появляются из-за дефектов пайки, термического воздействия, вибрации, холодной пайки, недостаточного смачивания флюсом и пр. Качественная пайка подразумевает не только наличие профессионального инструментария и расходников, но и соблюдение технологии и огромный опыт инженера.

Гайд от инженеров компании Первый ампер поможет разобраться, что такое пайка BGA и как влияет качество пайки на стабильную работу и срок службы оборудования.

На сегодняшний день паяльник является обыденным устройством, которое позволяет решать многие бытовые задачи. Однако для выполнения качественной пайки и ремонта современного оборудования необходимо использовать более профессиональный инструмент, которым является паяльная станция.

Она позволяет осуществлять ремонт сложных устройств и пользуется большой популярностью не только у высококлассных специалистов, но и у начинающих радиолюбителей.

Что такое BGA микросхема?

BGA (от англ. Ball grid array — решетка из массива шариков) — это тип фиксации микросхемы на печатной плате, для которого создается подушка или корпус из металлических шариков. Микросхема должна располагаться на плате и надежно крепиться во избежание микродвижений и отвала от платы. Для этого шарики от 0,15 мм до 1 мм наносят на обратную сторону микросхемы, контактирующую с платой. Далее микросхему равномерно прогревают термофеном (в небольших мастерских) или паяльной станцией (в профессиональных лабораториях), и шарики начинают плавиться. Благодаря поверхностному натяжению корпус центрируется на равном расстоянии от платы. Именно правильно подобранные температура и время способствуют созданию идеального расплавленного припоя. Благодаря этому шарики не деформируются и закрепляют чип ровно над тем посадочным местом, которое запланировано согласно схеме контактов на плате и микросхеме.

Основные способы демонтажа микросхем

Перед тем как начинать выпаивать микросхемы, необходимо определить, какой тип корпуса детали используется в конкретном случае. Несмотря на большое разнообразие радиодеталей, существует два основных вида крепления микросхем на печатной плате:

• ножки микросхемы вставляются внутрь специальных отверстий на плате;
• монтаж поверхностного типа предусматривает наличие на плате контактных площадок, к которым припаиваются ножки радиодетали.

Существует несколько способов с применением различных инструментов для пайки, которые позволяют эффективно упростить процесс демонтажа микросхем:

• прогрев места соединения контактной площадки с ножкой радиодетали одним паяльником;
• демонтаж микросхемы с помощью металлической оплетки коаксиального кабеля;
• применение специального отсоса, способствующего удалению припоя от места пайки;
• использование медицинской иглы для демонтажа;
• выпаивание микросхемы с помощью металлических теплопроводящих пластин;
• использование специальных составов с пониженной температурой плавления (сплав «Розе» или «Вуда»).

Выбор способа демонтажа во многом зависит от знания технических характеристик микросхемы (температуры нагрева, типа корпуса), а также от практических навыков радиолюбителя.

Шарики BGA. Что это и для чего?

Шарики BGA используются для крепления микросхемы к печатной плате. Фактически они образуют ножки или опоры между платой и микросхемой. Шариковые выводы формируются двумя способами. Допустимо нанесение шариков BGA фабричного производства вручную, если выводов менее 50. В остальных случаях, когда шариков может быть 1000 и более, применяется нанесение пасты BGA через трафарет, что гарантирует равномерное заполнение и безупречное покрытие поверхности чипа. Именно этот метод сейчас используется в большинстве случаев.

Процесс перекатки шариков через трафарет называется реболлинг. Трафарет представляет собой металлическую пластину с отверстиями, в которые втирается и утрамбовывается паста BGA. Его выбирают с таким же шагом шариков, как на микросхеме. Качественный трафарет плоский, без изгибов, вмятин, не выгибается в процессе нагрева.

Если шарики имели изначальный заводской брак, демонтаж и ремонт этого участка может понадобиться в оборудовании с минимальным сроком эксплуатации. Если микросхема вышла из строя за время работы прибора или имеет другие функциональные недостатки, установка новой также требует формирования новых шариков для припаивания новой исправной микросхемы. Иногда корпус из шариков необходим, когда плата изготавливается с нуля.

Категории / Источники питания/ Элементы питания (Аккумуляторы, батарейки, PowerBank)/ Аккумуляторы/ Аккумуляторы LifePO4 / Аккумулятор LifePO4 18650 A123 1100mah 30A (факт mah)

Доступно к заказуВ наличии:

Бесплатная доставка от 2000 рублей! Доставка Почтой России

Все о товаре

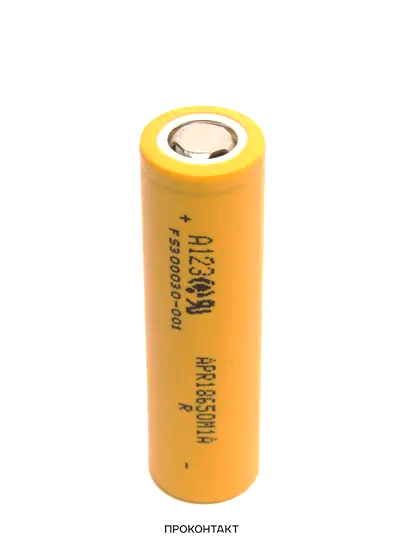

Емкость (мАч): 1100Номинальное напряжение: 3.2 В 3.3 ВПроизводитель: A123 SYSTEMSТипоразмер: 18650Химический тип: LiFePO4

Для доставки в город Москва мы пользуемся услугами Почты России.

Процесс оформления заказа на сайте:

Выбираете необходимый товар и кладете его в корзину

Выбираете транспортную компанию и пункт выдачи

Оплачиваете заказ онлайн

В течении нескольких часов мы свяжемся с Вами на электронной почте и вышлем номер отслеживания посылки

Доставка заказов от 2000руб. – бесплатно. Заказы менее 2000руб. оплачивается товар и стоимость доставки

Стоимость доставки указывается при выборе нужного пункта выдачи.

Доставка курьером оплачивается отдельно в независимости от суммы заказа.

Оплата заказов производится во время оформления заказа.

Работаем по предоплате.

Для оплаты заказа онлайн предлагаем использовать банковские карты, как самый безопасный способ оплаты.

Обратите внимание! На сайте «Проконтакт. Всё для радиотехника» установлено безопасное подключение. Никто, кроме Вас не имеет доступ к данным банковских карт!

Принимаем безналичную оплату с НДС. Наша компания выставляет счет организациям на сумму заказа от 349 руб., условия доставки обсуждаются персонально.

Описание процесса передачи данных при оплате онлайн Для оплаты (ввода реквизитов Вашей карты) Вы будете перенаправлены на платёжный шлюз ПАО СБЕРБАНК. Соединение с платёжным шлюзом и передача информации осуществляется в защищённом режиме с использованием протокола шифрования SSL. В случае если Ваш банк поддерживает технологию безопасного проведения интернет-платежей Verified By Visa, MasterCard SecureCode, MIR Accept, J-Secure для проведения платежа также может потребоваться ввод специального пароля. Настоящий сайт поддерживает 256-битное шифрование. Конфиденциальность сообщаемой персональной информации обеспечивается ПАО СБЕРБАНК. Введённая информация не будет предоставлена третьим лицам за исключением случаев, предусмотренных законодательством РФ. Проведение платежей по банковским картам осуществляется в строгом соответствии с требованиями платёжных систем МИР, Visa Int., MasterCard Europe Sprl, JCB.

Оплата с использованием дебетовых и кредитных карт следующих платежных систем: Visa, MasterCard, Maestro, МИР. При оплате с помощью банковской карты Вам необходимо предоставить следующие данные: -Номер Вашей банковской карты -Имя владельца как указано на банковской карте -Срок окончания действия Вашей банковской карты: месяц и год -CVV / CVC код (находится на обратной стороне Вашей банковской карты).

Возврат товара в течении 45 дней!

После покупки у Вас есть 45 дней, чтобы вернуть товар, который не подошел, не понравился, не пригодился, и даже если он не подходит к дизайну вашего рабочего места!

Товар должен иметь товарный вид, заводскую упаковку, то состояние, в котором Вы его получили

Типы микросхем

В настоящее время существует ряд корпусов, но наиболее широко распространены всего два, да и по факту все остальные разновидности являются вариантами двух основных типов:

• DIP – грубо говоря, этот вариант корпуса для внутреннего монтажа, ножки этого контроллера помещаются в отверстия на плате;
• SMD – этот тип микрочипов предназначен для поверхностного монтажа, в этом случае на плате размещаются «пятачки», к которым и припаяны ножки микросхемы.

Каждый вариант обладает своими достоинствами и недостатками. Но в рамках статьи интересны их особенности в плане распайки. Как выпаять микросхему в том или ином корпусе, разберём чуть ниже.

Как перепаять BGA микросхему? Какие этапы работы существуют для этой процедуры?

Перепайка микросхемы требует не только опыта работы с высокотемпературным оборудованием и знания технологии, но и максимальной осторожности инженера, так как часто приходится спасать исправную микросхему. Поэтому половина успеха приходится на аккуратный демонтаж. И только опытный мастер может демонтировать чип, не повредив посадочные пятачки чипа и не испортив контактную дорожку. Этапы перепайки включают такие шаги:

• Демонтаж с использованием инфракрасной паяльной станции.
• Удаление припоя специальной впитывающей оплеткой с применением флюса.
• Формирование новых выводов микросхемы из пасты BGA или шариками через трафарет.
• Подготовка площадки.
• Нанесение флюса.
• Позиционирование и монтаж новой микросхемы.

В чем сложность операции, и почему ее не может сделать слесарь на заводе?

Самостоятельно припаять микросхему таким способом можно, только имея полный набор инвентаря, что крайне редко встречается в мастерской штатного технического персонала на производстве. Однако наличие расходников и инструментария не гарантирует высокое качество работы. Теоретические знания можно получить у опытного мастера, но сам процесс требует огромного опыта подобных работ. На результат может влиять даже недостаточные смачиваемость флюсом, удаление припоя и подготовка рабочей области при формально правильном соблюдении технологии.

Какие понадобятся инструменты для пайки?

Профессионалы в ремонтных мастерских имеют целый набор трафаретов для разных микросхем, изготовленных с помощью лазерных технологий. Для подогрева микросхемы необходима инфракрасная паяльная станция, прогревающая одинаково всю площадь печатной платы и сохраняющая выверенную температуру в течение всего заданного времени. Также инженер использует обычную паяльную станцию с паяльником и термофеном, стереомикроскоп для работы с мельчайшими компонентами, лезвия, вакуумный электрический пинцет и обычный пинцет с загнутыми губками для снятия чипа после распаивания и точной установки на плату. Для проведения процедуры применяются различные расходники: флюс, термоскотч, медная оплетка, растворитель флюса и загрязнений.

Классификация устройств

В магазинах можно встретить широкий выбор подобных устройств. В основном паяльная станция представляет собой электронный блок для установки температуры и паяльник.

Несмотря на огромный ассортимент, можно выделить следующие виды паяльных станций в зависимости от используемого припоя: первые предназначены для работы с оловянно-свинцовыми припоями, а вторые – без свинца.

Второй тип отличается наличием отдельного нагревательного элемента. Его мощность может достигать 160 Вт. Это связано с тем, что температура плавления бессвинцовых припоев достаточно высока. В связи с этим нужна большая мощность.

В то же время в подобных устройствах есть возможность регулировки температуры, что позволяет работать и с легкоплавкими свинцовыми сплавами.

Чертеж паяльника и фена в паяльной станции.

В зависимости от принципа действия блоков станции разделяются на:

• аналоговые и цифровые;
• по способу нагрева – на индукционные и бесконтактные.

Последние в свою очередь могут быть инфракрасными, термовоздушными или комбинированными. При выборе данного устройства необходимо определиться с тем, что нужно паять. Например, инфракрасные отлично подойдут для микросхем.

Паяльная станция с феном превосходно справляется с задачей демонтажа радиодеталей с большим количеством выводов. Обычные паяльники с данной задачей не справятся.

Термовоздушные паяльные станции

Для работы со схемами с большим количеством выводов используют бесконтактные станции. Инфракрасная является одной из их разновидностей. Нагревание в данном устройстве происходит за счет специального керамического элемента.

Подобное оборудование обладает рядом преимуществ:

• возможность работать со сложно-профильными микросхемами;
• радиодетали не сдуваются потоком воздуха;
• равномерный нагрев изделия.

Главным недостатком данного прибора является его высокая стоимость. В связи с этим его можно смело отнести к профессиональным станциям. Начинающие радиолюбители очень редко используют такое оборудование.

Паяльные станции с феном используются в основном для демонтажа микросхем, как уже было отмечено выше. В отсутствии данного оборудования специалисты могут использовать промышленный фен или горелку. Однако подобные устройства не позволяют качественно выполнять работу.

Достаточно сильный поток воздуха может сдуть радиодетали, а неправильно выбранный температурный режим способен и вовсе вывести их из строя.

Профессиональные устройства позволяют регулировать рабочие режимы, что существенно упрощает процесс демонтажа.

Комбинированный вариант сочетает в себе термофен, паяльник для станции и другие виды оборудования. Использовать такие приборы достаточно просто. Например, для пайки проводов достаточно выставить температуру электропаяльника и залудить их с использованием флюса и олова.

https://youtube.com/watch?v=iICWo_Us77g%3Ffeature%3Doembed

Контактные и бесконтактные паяльные станции

Все современные паяльные станции делятся на две основные категории: контактные и бесконтактные. Первые больше всего напоминают классические устройства для работы с оловянно-свинцовым или бессвинцовым припоем.

Каждый из отмеченных типов обладает своими преимуществами и находит свое применение при решении тех или иных задач. На сегодняшний день большинство радиолюбителей отдают предпочтение использованию бесконтактной паяльной станции.

Конечно, контактные паяльники нельзя отнести к самым современным агрегатам. Комплектуются они обычно одним жалом. Однако большинство устройств позволяют с легкостью их заменять. Купить же жало не составляет труда.

В итоге, работать таким паяльником можно практически с любыми деталями. За исключением плат в сложной электронике.

Подобные устройства позволяют также регулировать температуру жала паяльника, что очень удобно при пайке припоями с разной температурой плавления. Работать с данной паяльной станцией очень просто, ведь они напоминают классические приборы.

Тем не менее возможности контактной пайки ограничены и не все задачи решаются с ее помощью. Особенно это относится к SMT монтажу. Справиться с помощью классического паяльника с этим не просто трудно, а иногда и вовсе невозможно.

Для данного типа работ необходимо применять бесконтактную пайку. Самым распространенным подобным оборудованием являются термовоздушные станции.

Принцип их работы заключается в том, что компрессор или турбина создают воздушный поток. Он, проходя через нагревательный элемент, набирает заданную температуру. Полученную струю направляют в зону пайки.

Электрическая схема паяльной станции.

Данные приборы широко используются для ремонта крупно- и мелкогабаритной бытовой техники. Мощности станции хватает для работы со свинцовыми и бессвинцовыми припоями.

В то же время они обладают ограничениями к использованию. Станцию нельзя применять для монтажа или демонтажа крупных BGA-микросхем.

Особое распространение термовоздушные станции получили в комбинации с другими видами устройств. Так, на рынке широко представлены различные варианты тандема термофена и паяльника.

Еще одним важным элементом такого оборудования является компрессор, который всасывает разогретый припой в специальный резервуар. Многие специалисты уже давно по достоинству оценили преимущество данного конструктивного элемента.

Самым современным решением для работы со сложными микросхемами являются инфракрасные паяльные станции. Инфракрасное излучение позволяет избежать механического перегрева микросхем, а также непосредственно их перегрева.

Среди задач, которые позволяют решать данные устройства:

• монтаж и демонтаж средних и крупных BGA-микросхем;
• уменьшение теплового эффекта за счет концентрации излучения там, где это необходимо;
• отсутствие необходимости использования различных насадок под каждую микросхему.

Учитывая все вышеперечисленные достоинства, инфракрасные станции практически полностью вытеснили другие варианты в профессиональных сервисных мастерских. Особенно при ремонте компьютеров, приставок, телефонов и ноутбуков.

https://youtube.com/watch?v=r7vungGZgyE%3Ffeature%3Doembed

Аналоговые и цифровые паяльные станции

По принципу работы паяльной станции существует разделение на аналоговые и цифровые. Они отличаются друг от друга способом стабилизации температуры для выполнения пайки.

Аналоговые станции отключают нагреватель при достижении определенной температуры. Если она снижается, нагреватель включается опять. Этот способ неидеален. В таких устройствах есть вероятность перегрева жала, поскольку точность установки температуры минимальная.

Принципиальная схема паяльной станции.

В цифровых станциях регулировка температуры осуществляется с помощью программы в микроконтроллере. Принцип работы прибора такой же, что и у аналогового варианта, только точность контроля температуры существенно выше.

Пайка описанными вариантами устройств осуществляется одинаково. Они позволяют устанавливать необходимые режимы в зависимости от ремонтируемых деталей и выбранного припоя. Однако для работы с массивными изделиями лучше отдать предпочтение цифровой станции.

Какой припой выбрать?

Отличие свинцового и бессвинцового припоя заключается в температуре их плавления. Второй вариант является более тугоплавким. В связи с этим используют более мощные паяльные станции для работы с бессвинцовым припоем.

При работе с таким тугоплавким припоем лучше отдать предпочтение бесконтактной паяльной станции.

Дело в том, что при ремонте электронных устройств, выполненных по бессвинцовой технологии, выпаивание отдельных микросхем может привести к отслаиванию дорожек печатной платы в связи с более высокими температурами.

Осуществлять подобную работу с помощью обычного паяльника крайне тяжело. А вот использование термофена с соответствующими насадками существенно упростит данную задачу.

https://youtube.com/watch?v=Eik94_Xxk0E%3Ffeature%3Doembed

Термовоздушная паяльная станция. Для чего она?

Термовоздушная паяльная станция представляет собой мощный фен, где для нагрева используется не жало, как в электропаяльниках, а струя горячего воздуха высокой температуры (до 500 градусов). Стабильная температура поддерживается регуляторами мощности, а температура отображается на индикаторе станции. Воздух поступает по гибкому шлангу на сопло и передается на поверхность через насадки разного размера, что предохраняет от нагревания соседние элементы. Этот инструмент незаменим для щадящего демонтажа и максимальной плотности соединений при монтаже микросхем. Такая паяльная станция применяется при вспомогательных работах для оплавления шариков на микросхеме. Также в такой конструкции специалисты паяют микросхемы BGA с малым количеством выводов для сокращения времени замены таких микросхем.

Паяльник для пайки. Чем отличаются паяльники для электроники, как это влияет на качество пайки?

Для работы с электронными компонентами профессионалы имеют набор паяльников, отличающихся от обычных электропаяльников для пайки проводов. Они меньше по размеру и имеют более тонкие варианты заточек и специальные наконечники. Узкопрофильные паяльники предназначены для нанесения тонкого слоя припоя или точечного нагрева. Также, как и более массивные для более грубых работ, паяльники для электроники бывают нихромовые, керамические, индукционные и импульсные.

Паяльники различного типа нагрева имеют и разные варианты контроля за температурой жала для поддержания температуры в точке пайки. Также для качественной пайки необходим запас по мощности и быстрая реакция блока управления на изменение температуры в зоне пайки. Чем стабильнее температура в области пайки, тем лучше результат.

Пример пайки для паяльника с несгораемым жалом

Укладываем провод на площадку и лудим. К слову, в качестве площадки для лужения прекрасно подходит деревянная вставка. Дерево со временем впитывает в себя жир и флюсы, а при необходимости может наоборот отдать их на проводник.

При разогреве провода жалом, подаем припой к месту лужения.

Припой распределяем по поверхности проводника, в то время пока водим его вдоль него, вместе с разогретым жалом.

Тоже самое делаем и со вторым проводником.Теперь выставляем проводники друг относительно друга и используя припой, который подается проволокой, разогреваем его и заливаем в щель между проводников.

Все контакт готов, можно изолировать место пайки. Как и в предыдущем случае, провода можно скрутить между собой до пайки.Теперь о пайке на плате. Здесь все аналогично. Ножки радиодетали вставляются в плату. Затем одновременно подносим припой и жало. Разогреваем место пайки, припой расплавляется и растекается по ножкам.

Одним паяльником

Отпаять детали с платы обычным паяльником можно, если захватывать припой смоченным во флюсе жалом. Суть этого известного метода заключается в том, что после удаления очередной порции расплавленного олова оно стряхивается или обтирается о влажную тряпку. При каждом подходе остриё наконечника заново смачивается кисточкой со свежим флюсом, после чего производится захват очередной порции расплава.

Перед смачиванием рекомендуется хорошо прогреть жало в обычной паяльной канифоли.

Для беспрепятственного удаления деталей с большим количеством контактов (исключая планарные микросхемы) такая операция должна повторяться несколько раз. При её выполнении нужно следить за тем, чтобы контактные пятачки не перегрелись и не оторвались впоследствии вместе с ножками.

После того, как основная масса припоя удалена с соединительных площадок – можно будет с небольшим усилием поддеть микросхему со стороны платы и отделить её, выпаяв полностью.

https://youtube.com/watch?v=PVIfApjptUE%3Ffeature%3Doembed

Как правильно паять паяльником

Большинство видов пайки происходит по одной и той же технологии, за исключением некоторых отличий. Освоив элементарные операции, намного проще научиться последующим методикам.

Лужение жала. Перед началом работы всегда требуется очищать жало до новой операции. При лужении нужно покрыть его тонким слоем припоя, чтобы улучшить свойства во время пайки, в частности, повысить теплообмен между припоем и спаиваемым материалом.

Разогрев. Жало должно быть хорошо разогрето перед использованием. Его температура по всей поверхности должна быть равномерной. Лучше всего, если устройство будет с регулятором температуры, в ином случае, придется следить за тем, чтобы жало не перегрелось.

Смазка платы. Плату необходимо промазать кислотой, чтобы можно было нормально работать без остановки. Если получилось слишком большое количество расходного материала, то его стоит убрать.

Чистка насадки. Верхняя часть насадки покрывается флюсом, чтобы поверхность была полностью закрыта, при этом не было остатков. Лучше всего удалять их при помощи специальной губки или тряпки.

Как паять плату

Чтобы разобраться, как правильно паять микросхемы паяльником, следует освоить несколько вполне простых, но очень важных этапов:

• Подготовка поверхности. Чтобы обеспечить прочный контакт, поверхность должна быть тщательно очищена от всего постороннего. В ином случае, на месте соединения повышается сопротивление. Для обезжиривания платы подойдет мыльный раствор, который нужно нанести салфеткой. Если схема загрязнена твердыми отходами, требуется применять специальный состав или ацетон.
• Расположение. После того как схема будет очищена, на ней нужно будет правильно расположить контакты. Начало процесса следует вести с мелких плоских деталей, после чего переходить к более крупным, таким как транзисторы, конденсаторы и прочее. Это необходимо для сохранности чувствительности компонентов. Благодаря правильному подбору мощности, температурное воздействие не влияет на свойства платы, только если совсем не переусердствовать с нагревом.
• Нагрев. Припой следует нанести на самый конец жала, чтобы увеличить теплопроводность металла в рабочем участке. Чтобы нагреть соединение, включенный паяльник нужно упереть жалом в компоненты платы. Как правило, хватает 2-3 секунд для достижения нужного результата.
• Нанесение припоя. Когда свинец полностью разогрелся, можно приступать к нанесению материала. Паять следует аккуратно, при этом необходимо следить за участком разжижения, чтобы перейти дальше, чем это требуется.

После окончания пайки необходимо удалить все лишние остатки. Это нужно делать только после полного остывания.

Советы и хитрости

Имея опыт, как правильно выпаивать микросхемы феном, и в совершении прочих операций с платами, можно выделить определенные особенности, которые помогут улучшить качество процесса. Сюда стоит отнести:

Необходимость держать наконечник в чистоте. Это позволяет сохранять свойства теплопроводности жала. Таким образом, нельзя запускать его состояние, чтобы пайка была качественной.
После окончания пайки места соединения стоит перепроверить

Это делается визуально с помощью лупы, чтобы там не было трещин и отслоений.
Чувствительные детали желательно ставить последними, а в первую очередь уделять внимание мелким соединениям.

Заключение

Есть масса способов, как без паяльника припаять провод к плате, или выпаять контакты со схемы с помощью подручных устройств. Они не отличаются высоким уровнем и надежностью. Лучше всего выбирать профессиональную технику, которая даст качественный и безопасный результат. Главное, чтобы паяльник обеспечивал тонкость работы с мелкими деталями.

Микроскоп бинокулярный. Для чего он, в какой момент используется?

Микроскоп бинокулярный или стереомикроскоп необходим инженеру для рассматривания миниатюрных электронных компонентов во время диагностики и оценки качества ремонта. Также он используется для поиска трещин, коррозии проводников печатной платы, позиционирования элементов поверхностного монтажа, чтения маркировки. Этот инструмент имеет 2 окуляра и один объектив, что позволяет ему демонстрировать объемное стереоизображение. Благодаря этому мастер видит все повреждения не на плоскости, а в трехмерном измерении. Стереоскоп значительно улучшает глубину диагностики и ускоряет ремонт.

Где ключ у BGA микросхемы?

Как правило, ключ на микросхеме выполнен либо медной металлизацией в виде треугольника или уголка на микросхемах с открытым кристаллом, либо в виде медной полосы на микросхемах, где кристалл залит пластиком. Все контакты на чипах и платах содержат буквенно-цифровой адрес, то есть матрица имеет буквенное обозначение по горизонтали и цифровое по вертикали. Буквы I, O, Q, S, X и Z не используются в обозначениях, так как их можно перепутать с цифрами 1,0, 5, 2. Х не фигурирует, потому что часто используется в наименовании серии электронного компонента у разных производителей. Ключи на плате и микросхеме должны совпадать в процессе установки перед пайкой, как и распиновка.

Методики демонтажа

Итак, сначала мы расскажем о самой популярной технологии – как выпаять деталь из платы паяльником без дополнительных приспособлений. После чего вкратце рассмотрим более простые способы.

Если вы хотите выпаять электролитический конденсатор, достаточно захватить его пинцетом (либо крокодилом), прогреть 2 вывода и быстро, но аккуратно изъять их из платы.

С транзисторами дела обстоят точно также. Капаем на все 3 вывода припоем и извлекаем радиодеталь из платы.

Что касается резисторов, диодов и неполярных конденсаторов, очень часто их ножки загибают во время пайки с обратной стороны платы, что вызывает сложно при выпаивании без дополнительных приспособлений. В этом случае рекомендуется сначала разогреть один вывод и с помощью крокодильчика, с небольшим усилием вытянуть часть детали из схемы (ножка должна разогнуться). Потом уже аналогичную процедуру выполняем со вторым выводом.

Это мы рассмотрели методику, когда под рукой нет ничего кроме паяльника. А вот если вы приобрели набор игл, тогда выпаять элемент будет еще проще: сначала разогреваем паяльником контакт, после чего одеваем на вывод иглу подходящего диаметра (она должна проходить через отверстие в микросхеме) и ждем, пока припой остынет. После этого достаем иглу и получаем оголенный вывод, который с легкостью можно вывести. Если несколько ножек у радиодетали, действуем также – разогреваем контакт, надеваем иглы, ждем и снимаем.

Все, о чем мы рассказали в этой статье, вы можете наглядно увидеть на видео, в котором предоставлена технология выпайки элементов из платы:

https://youtube.com/watch?v=b7iPsG5Texw%3Ffeature%3Doembed

Кстати вместо специальных игл можно использовать даже обычные, которые идут со шприцом. Однако в этом случае изначально нужно сточить конец иглы, чтобы он был под прямым углом.

Выпаять деталь с помощью демонтажной оплетки также не сложно. Перед началом работы намочите конец обмотки спирто-канифольным флюсом. После этого наложите оплетку в месте выпаивания (на припой) и прогрейте жалом паяльника. В результате разогретый припой должен впитаться в оплетку, что позволит освободить выводы радиодеталей.

С оловоотсосом дела обстоят аналогичным образом – взводится пружина, разогревается контакт, после чего наконечник подносят к расплавленному припою и нажимают кнопку. Создается разрежение, которое и втягивает припой внутрь оловоотсоса.

Вот и все, что хотелось рассказать вам о том, как выпаять радиодетали из платы в домашних условиях. Надеемся, предоставленные методики и видео уроки были для вас полезными и интересными. Напоследок хотелось бы отметить, что можно выполнить выпаивание элементов из микросхемы строительным феном, но мы не советуем так делать. Фен может повредить находящиеся рядом детали, а также ту, которые вы хотите извлечь!

https://youtube.com/watch?v=b7iPsG5Texw%3Ffeature%3Doembed

Когда какая-нибудь аппаратура выходит из строя, совсем не обязательно сразу же выкидывать ее в мусор. Если вы увлекаетесь электроникой и радиотехникой, разумнее будет произвести выпаивание рабочих элементов микросхемы. Вдруг, в будущем понадобится конденсатор, транзистор либо резистор, если вы решите сделать электронную самоделку. В этой статье мы расскажем, как выпаять радиодетали из платы, чтобы не повредить ничего.

Оплетка для выпайки деталей

Многие профессионалы, а так же радиолюбители не понаслышке знают о достоинствах такого вспомогательного «инструмента», как оплетка для выпайки. Правильное ее применение в работе, позволяет быстро и качественно избавляться от олова на контактах, без их повреждения.

• Приобрести в магазине. Насчитывается огромное количество видов;
• Изготовить самостоятельно из подручных материалов.

Выпаивание деталей при помощи оплетки происходит следующим образом. Нагревается до нужной температуры паяльник. К нужному контакту прикладывается оплетка и производится нагрев контакта паяльником. Затем небольшими круговыми движениями убирается олово с контакта.

Покупка оплетки не составит огромного труда. Но из – за ее немалой стоимости и высокого расхода при работе, отличным решением будет, изготовить ее своими руками. Для этого понадобится коаксиальный (радиочастотный) кабель или старые многожильные провода небольшого сечения.

Для изготовления оплетки из кабеля, понадобится небольшой его отрезок. Удаляется верхняя изоляция. Затем снимается медная оплетка кабеля (берите небольшие отрезки, это обеспечить удобное снятие оплетки). Снятую оплетку необходимо сплющить и пропитать спирто – канифольным флюсом.

Что бы сделать оплетку из проводов, понадобиться несколько мелких проводов (подойдут от наушников). Снимается изоляция, несколько проводков скручиваются вместе. Далее их нужно расплющить при помощи молотка. Осталось пропитать флюсом.

Как паять алюминий

Пайка алюминия возможна с применением специального флюса Ф-61А и сплавами марки Авиа. Для операции применяют специальное жало из бронзы, покрытое скрещивающимися насечками, напоминающими рисунок напильника. Этими насечками соскребают оксидную пленку, мгновенно образующуюся на поверхности любого алюминиевого изделия.

https://youtube.com/watch?v=Jx8Astt2_vw%3Ffeature%3Doembed

В тех случаях, когда необходимо создать только электрический контакт, а в прочном соединении нужды нет, применяют способ с предварительным омеднением. Для этого в рабочую область добавляют щепотку порошкообразного медного купороса и растирают его жесткой щеточкой. После появления медного пятна на алюминиевой поверхности ее залуживают и паяют.

Распайка планарных деталей

Демонтаж с помощью сплава Розе

Контакты микросхемы у нас при этом замкнутся, но это не страшно, после того как демонтируем микросхему, мы легко с помощью демонтажной оплетки, уберем излишки припоя с контактов на плате, и с контактов на микросхеме.

Итак, мы взялись за нашу микросхему пинцетом, по краям, там где отсутствуют ножки. Обычно длина микросхемы, там где мы придерживаем ее пинцетом, позволяет одновременно водить жалом паяльника, между кончиками пинцета, попеременно с двух сторон микросхемы, там где расположены контакты, и слегка тянуть ее вверх пинцетом. За счет того что при расплавлении сплава Розе или Вуда, которые имеют очень низкую температуру плавления, (порядка 100 градусов), относительно бессвинцового припоя, и даже обычного ПОС-61, и смещаясь с припоем на контактах, он тем самым снижает общую температуру плавления припоя.

Демонтаж микросхем с помощью оплетки

И таким образом микросхема у нас демонтируется, без опасного для нее перегрева. На плате у нас образуются остатки припоя, сплава Розе и бессвинцового, в виде слипшихся контактов. Для приведения платы в нормальный вид мы берем демонтажную оплетку, если флюс жидкий, можно даже обмакнуть ее кончик в нее, и кладем на образовавшиеся на плате “сопли” из припоя. Затем прогреваем сверху, придавив жалом паяльника, и проводим оплеткой вдоль контактов.

Выпаивание радиодеталей с оплеткой

Таким образом весь припой с контактов впитывается в оплетку, переходит на нее, и контакты на плате оказываются очищенными полностью от припоя. Затем эту же процедуру, нужно проделать со всеми контактами микросхемы, если мы собираемся запаивать микросхему в другую плату, или в эту же, например после прошивания с помощью программатора, если это микросхема Flash памяти, содержащая прошивку BIOS материнской платы, или монитора, или какой либо другой техники. Эту процедуру, нужно выполнить, чтобы очистить контакты микросхемы от излишков припоя. После этого наносим флюс заново, кладем микросхему на плату, располагаем ее так, чтобы контакты на плате строго соответствовали контактам микросхемы, и еще оставалось немного места на контактах на плате, по краям ножек. С какой целью мы оставляем это место? Чтобы можно было слегка коснувшись контактов, жалом паяльника, припаять их к плате. Затем мы берем паяльник ЭПСН 25 ватт, или подобный маломощный, и касаемся двух ножек микросхемы расположенных по диагонали.

Припаивание SMD радиодеталей паяльником

В итоге микросхема у нас оказывается “прихвачена”, и уже не сдвинется с места, так как расплавившийся припой на контактных площадках, будет держать микросхему. Затем мы берем припой диаметром 0.5 мм, с флюсом внутри, подносим его к каждому контакту микросхемы, и касаемся одновременно кончиком жала паяльника, припоя, и каждого контакта микросхемы. Использовать припой большего диаметра, не рекомендую, есть риск навесить “соплю”. Таким образом, у нас на каждом контакте “осаждается” припой. Повторяем эту процедуру со всеми контактами, и микросхема впаяна на место. При наличии опыта, все эти процедуры реально выполнить за 15-20 минут, а то и за меньшее время. Нам останется только смыть с платы остатки флюса, растворителем 646, или отмывочным  средством Flux Off, и плата готова к тестам, после просушивания, а это происходит очень быстро, так как вещества применяемые для смывания, очень летучие. 646 растворитель, в частности, сделан на основе ацетона. Надписи, шелкография на плате, и паяльная маска, при этом не смываются и не растворяются.

Единственное, демонтировать таким образом микросхему в корпусе Soic-16 и более многовыводную, будет проблематично, из-за сложностей с одновременным прогреванием, большого количества ножек. Всем удачной пайки, и поменьше перегретых микросхем! Специально для Радиосхем – AKV.

Обсудить статью ПАЙКА SMD ДЕТАЛЕЙ БЕЗ ФЕНА

Демонтаж микросхемы с помощью иглы

Часто радиолюбители для выпаивания микросхем используют иглу от медицинского шприца. Диаметр иглы подбирается таким образом, чтобы она вставлялась в отверстие на плате, а ножка детали проходила внутрь ее. Подобрав такую иглу, нужно надфилем сточить косой срез кончика до прямого угла.

Надев иглу на ножку микросхемы, необходимо нагреть паяльником место контакта на плате. Затем, пока припой находится в расплавленном состоянии, вращаем иглу аккуратными движениями и утапливаем ее в отверстие. В результате таких действий ножка детали оказывается изолированной от платы. Далее проделывается такая же операция с остальными ножками микросхемы.

Также для очистки контактов могут применяться специальные заводские приспособления.

Нижний подогрев для пайки BGA. Для чего применяется, что дает? Какая температура необходима? Какие альтернативы такого метода?

Если для демонтажа микросхемы от платы нагревать только микросхему, ее температура может быть выше, чем температура шариков припоя и платы. Это грозит перегревом и выходом из строя микросхемы, которая может быть вполне рабочей и не нуждаться в замене. Кроме того, верхний прогрев не создает одинаковую температуру по всей поверхности микросхемы, что не подходит для больших чипов.

Нижний подогрев обеспечивает равномерный прогрев плат большой площади (от 100 до 600 мм), при этом практически исключаются геометрические изменения плоскости плат. Без этого невозможно, не повредив плату, снять большой чип и совершенно невозможно установить обратно. Плата встанет “пузырем”. Температура нижнего подогрева выставляется алгоритмами программного обеспечения паяльной станции и составляет, в зависимости от профиля, примерно 200 градусов.

При одновременном прогреве сверху и снизу шарики плавятся равномерно по всей площади, что позволяет быстро демонтировать микросхему и предотвращает разрушение проводников на печатной плате.

Как выпаять конденсаторы из материнской платы

Конденсаторы различных видов, выполняют важную функцию в работе любой микросхемы. Пропускают или не пропускают ток, накапливают определенный заряд, сдвигают фазу и еще много функций. И выход из строя одного из них, влияет на работу всей системы. Поэтому своевременная замена способствует бесперебойной работе схемы.

Для замены потребуется:

• Паяльник;
• Припой.

Не многие знают, что конденсаторы имеют одну особенность – толстые контактные ножки. Пайка конденсаторов не составляет труда. Но процесс их выпаивания из – за данной особенности, несколько сложнее. Определяется это тем, что ножки очень трудно прогреть. Для того, что бы сделать работы легче и быстрее, воспользуйтесь предложенным способом.

Паяльник или паяльная станция , разогревается до максимальной температуры. На жало наносится определенное количество припоя (что бы получилась небольшая капля). Далее, используя разогретую каплю припоя, нагреваем ножки конденсатора до нужной температуры.

Выбор паяльной станции

На сегодняшний день существует широкий ассортимент данных устройств в России. В связи с эти выбор паяльной станции – это трудная задача не только для начинающих радиолюбителей, но и для опытных мастеров.

Современная техника постоянно совершенствуется и развивается. Особенно наглядно это происходит с ее размерами, которые постоянно уменьшаются, а вместе с этим увеличивается трудоемкость ее ремонта.

При изготовлении оборудования проблем не возникает, ведь всю самую сложную пайку осуществляют роботы, способные выполнять такие действия в совершенстве. Однако ремонт выполняет живой человек. Результат починки во многом зависит не только от мастерства, но и от правильно выбранного оборудования.

Схема паяльной станции на основе ATmega8.

Итак, паяльные устройства можно разделить на следующие разновидности:

• контактные;
• термовоздушные;
• комбинированные термовоздушные;
• демонтажные;
• инфракрасные.

Общих правил при выборе станции не существует. Все зависит от задач, которые ей предстоит решать. И в каждом конкретном случае будет свой рейтинг лучших устройств.

Назначение

Конечно выбор напрямую зависит от применения устройства. Как уже было отмечено выше, в профессиональных мастерских отдают предпочтение инфракрасной паяльной станции, а вот для дома можно рассмотреть более простые варианты.

В то же время оправданной будет покупка устройства с большой мощностью, поскольку основным критерием в работе является температура жала и ее стабилизация.

Если необходимо работать с мелкими деталями, тогда стоит рассмотреть оборудования с паяльным феном.

https://youtube.com/watch?v=E9zU0kY3Acc%3Ffeature%3Doembed

Ремонтопригодность

Ремонтопригодность паяльной станции также является важным критерием. Дело в том, что очень часто в таких устройствах может выйти из строя жало или тэн. Лучше заранее прочитать отзывы покупателей о той или иной модели, чтобы определить ее надежность и качество.

Нередко происходит, когда при частом использовании с жала стирается защитное покрытие.

При пайке пользуются флюсом и оловом, которым необходимо залудить жало. Сделать это, если покрытие выгорело, невозможно. В связи с этим необходимо заранее рассматривать возможность покупки новых жал, а также их качество.

Электрическая схема станции для пайки.

Однако все равно лучше, в первую очередь, при выборе обращать внимание на то, для чего нужна паяльная станция. В выборе оборудования для электролаборатории, где пайка будет осуществляться постоянно, целесообразно рассмотреть более дорогие и надежные варианты.

Существует широкий ассортимент оборудования по технической части паяльного устройства, что существенно усложняет вопрос: как выбрать паяльную станцию. В первую очередь целесообразно определиться с техническими особенностями прибора.

Любители заниматься ремонтом в домашних условиях могут использовать и обычные паяльники. Однако они могут перегревать микросхемы, что приведет не к их починке, а наоборот. В связи с этим температура является важным критерием.

При работе с массивными приборами и электрооборудованием мощность очень важна.

Тем не менее иногда ее избыток может приводить к:

• перегреву деталей;
• деградации покрытия жала;
• выходу из строя нагревательного элемента;
• перегреву дорожек;
• снижению качества пайки.

https://youtube.com/watch?v=rrYsXCrYE2I%3Ffeature%3Doembed

Демонтаж DIP-корпуса

Как уже отмечалось, эта разновидность микросхем отличается монтажом в отверстия на монтажной плате. Это налагает определённые ограничения на процесс её демонтажа. Для того чтобы аккуратно извлечь её ножки из отверстий, нужно удалить из места соединения припой, практически полностью освободив ножки. Нужно отметить, что поочерёдный нагрев и демонтаж отдельного контакта тут не подойдёт, так как, остывая, оставшийся на месте припой будет снова фиксировать микрочип на месте. Поэтому распайкаDIP корпуса оптимальна следующими методами:

• Использование подручных средств – для этой цели подойдут иглы от медицинских шприцов или специальные полые трубочки, продающиеся сейчас в магазинах электротехники. Но вариант использования медицинской иглы наиболее дешевый и доступный. Для этого нужно подобрать иглу диаметром чуть меньше, чем посадочные гнезда для ножки микрочипа. Затем срезать её заостренную часть надфилем либо просто откусить, после чего напильником сточить сплющенную часть. После этого установив получившуюся полую трубку с ровным срезом на посадочное гнездо, просто нагреть её паяльником, освободив этим ножку чипа;
• Второй вариант – это перетягивание припоя с места припайки на медные провода, смоченные флюсом, таким, например, как спиртовая канифоль. Нагреваемый паяльником провод с флюсом постепенно перетягивает на себя припой с места пайки. Этот вариант занимает больше времени, но также достаточно эффективен;
• Использование паяльника с отсосом припоя – в этом случае особых сложностей в демонтаже не предвидится. Главное – контролировать температуру нагрева в зоне контакта, чтобы не повредить плату и саму деталь.

Эти варианты позволят быстро и качественно выпаивать DIP-корпуса с платы.

Важно!
Основным требованиям к использованию паяльника в этом случае будет постоянный контроль над давлением и температурой в зоне пайки. Перегрев и излишний нажим может вывести деталь из строя

Важно!
При использовании иглы медицинского шприца можно упростить задачу по её обрезке, для этого перед обрезкой достаточно прокалить докрасна место среза

Эксплуатация паяльной станции

Итак, как пользоваться паяльной установкой? Вообще это не сложнее техники пайки паяльником. Даже наоборот, пользоваться ею удобнее и комфортнее.

Стоит сразу выделить одно правило работы: не стоит устанавливать максимальную температуру без крайней необходимости. У контакторного паяльника это может привести к перегреву жала, а в термофене может выйти из строя термоэлемент.

Следует также использовать только качественный флюс. Хотя данный совет актуален при пайке любым оборудованием.

Не следует также включать термофен на максимальную мощность. Это приведет к сдуванию радиодеталей.

Оловоотсос для выпаивания радиодеталей

Пользуются оловоотсосом так: взводят пружину, подносят наконечник к прогреваемому паяльником контакту и нажатием кнопки спуска пружины, за счет создавшегося вакуума втягивают расплавленный припой внутрь оловоотсоса. Я пользуюсь таким как на фото, если оловоотсос перестает втягивать припой, нужно разобрать и почистить резиновое кольцо на поршне. Эти способы (оплеткой и оловоотсосом) имеют преимущества перед прогреванием места пайки паяльным феном в том, например при выпайке пластмассовых разъемов для дальнейшего использования нет риска, что они поплавятся. Также игла от шприца годится для устранения замыканий между «слипшимися” соседними ножками микросхем. В таком случае прогреваем место пайки паяльником и проводим иглой между ножками микросхемы с целью разъединить их, чтоб между ними не было контакта. Обзор подготовил AKV.

Выпаивание микросхем с платы – задача нетривиальная, вне зависимости от типа контроллера. Отпаиваешь одну ножку, но пока занимаешься другой, она застывает. Можно отгибать ножки после отпаивания, но снова встает проблема отлома контактов. Возникает вопрос, как выпаять микросхему из платы паяльником? Ответ достаточно прост: использовать знания физики и подручные предметы. Существует ряд вариантов аккуратного снятия микрочипов с платы. Но сначала немного теории.

Конструкция паяльников

Паяльник для продолжительной работы должен иметь небольшой вес, так как тяжелое устройство быстро нагружает кисть радиолюбителя, из-за чего движения его становятся неточными.

Конструктивно паяльник состоит из следующих элементов:

• Ручка устройства может быть пластиковой или деревянной. Пластиковые ручки могут существенно нагреваться, поэтому их применяют в паяльниках небольшой мощности. Мощные устройства чаще всего оборудуются деревянными держателями.
• Нагревательный элемент из нихрома состоит из слюды, поверх которой наматывается спираль. Если проволока перегорит, то заменить ее самостоятельно очень сложно. Паяльник с керамическим нагревателем лишен такого недостатка, но является очень хрупким устройством. Если избегать падения инструмента, то керамика прослужит очень долго.
• Жало паяльника является основной рабочей поверхностью. Обычно изготавливается жало из меди. Если жало обгорает, производят его зачистку напильником с мелкой насечкой. Существуют паяльники со сменными насадками.

Что приводит оборудование к такой поломке до и после ремонта?

Разные микросхемы в сложной промышленной электронике отвечают за разные функции: питание, управление процессами, системами охлаждения и пр. Правильная работа микросхемы в таком корпусе возможна только при однородности и одинаковой форме шариков BGA и полноценном контакте спаиваемых поверхностей. В процессе эксплуатации удары, вибрация, перегрев, перепады напряжения, а также засорение системы охлаждения и отсутствие своевременной очистки приводят к деградации компонентов системы. В некоторых случаях невнимание к первым признакам оборачивается потерей микросхем без возможности восстановления. Для устаревшего или произведенного в единственном экземпляре на заказ это критично. Отслеживание нехарактерных проявлений и регулярное обслуживание уберегут технику от серьезной аварии и масштабного ремонта.

Особенности пайки

Сейчас развитие электроники идет по пути все более плотного монтажа компонентов на печатной плате. Помимо очевидных достоинств, прогресс приводит к трудностям ремонта из-за очень компактных размеров. Это очень затрудняет работу паяльником, и поэтому для монтажа планарных деталей, микросхем и смд-конденсаторов обычно применяется пайка с помощью специального фена.

Поэтому при работе с ним нужно учитывать ряд особенностей.

• Температуру нагрева следует регулировать в зависимости от выполняемой работы, размера компонента и вида припоя.
• Скорость потока воздуха должна быть наименьшей, иначе при работе фен может сдуть соседние мелкие компоненты. Но от нее зависит скорость прогрева, поэтому ее нужно регулировать индивидуально.
• Фен комплектуется несколькими насадками, которые регулируют мощность воздушного потока. Правило простое – для мелких деталей лучше выбирать узкую насадку.
• При нагреве припой, закрепляющий соседние компоненты, может размягчиться. Тогда эти детали сдвинутся, нарушится контакт между ними, и плата будет работать некорректно. Во избежание этого их нужно экранировать фольгой или термоскотчем, чтобы они не нагрелись.
• Фен нужно держать строго перпендикулярно поверхности платы.

Исходя из этого, к работе нужно подойти максимально ответственно.

Как непрофессионалу понять, что нужна эта операция?

Дефекты пайки приводят к дребезгу, пропадающему контакту, перепаду напряжения, изменению тока нагрузки. Старт холодного и теплого блока отличаются, а техника ведет себя нестандартно. Самое опасное в дефектах пайки (микротрещинах) — это искрение и воздушный пробой в работающей электронике. Всё это может сопровождаться сильным нагревом из- за малого сечения проводника. При этом плата начинает чернеть и обугливаться, появляется нагар, который проводит электрический ток.

Выпаивание микросхем с помощью пластины

Наличие нескольких ножек у микросхемы осложняет процесс одновременного выпаивания их из платы. Поэтому часто радиолюбители используют специальные металлические теплопроводящие насадки для прогревания сразу нескольких контактов.

Процесс такого демонтажа выглядит просто. Специальная пластина или простое бритвенное лезвие прикладываются одновременно к нескольким контактам. Затем лезвие нагревается до температуры плавления припоя. Так как площадь прогрева увеличена, то нужно применять паяльник 40 Вт мощности.

Во время нагрева теплопроводящей пластины микросхему рекомендуется немного раскачивать, чтобы упростить процесс освобождения ножек от припоя. После вынимания одного ряда контактов пластину переносят на другой ряд ножек и проделывают аналогичную операцию, пока полностью деталь не освободится от платы.

Итог

Паяльные станции уже давно вытеснили обычные паяльники в профессиональных мастерских. Особенно часто в таких задачах используются инфракрасные устройства. Доступность термовоздушных приборов делает их привлекательными и для начинающих радиолюбителей.

Они более функциональные и удобные в эксплуатации, чем классические паяльники, а их более высокая стоимость с лихвой окупается многочисленными достоинствами. Хорошая паяльная станция – залог качественного и надежного ремонта.

https://youtube.com/watch?v=kq2nk6z2D08%3Ffeature%3Doembed
