О том, как правильно припаять новый штекер к наушникам (с распиновкой проводов)

Не секрет, что самой распространенной неисправностью любых наушников (затычек, капелек или больших накладных) является поломка провода возле штекера. В этой ситуации ничего не остается делать, кроме как поменять штекер на наушниках. Это легко и под силу вообще любому, кто хоть раз держал в руках паяльник. Единственное, что желательно бы разобраться в хитросплетении проводов (в некоторых наушниках под изоляцией кабеля находится аж 6 проводов!)

Сегодня речь как раз пойдет о том, как припаять наушники к штекеру и при этом не накосячить.

Не нужно ни о чем думать, просто действуйте согласно приведенной пошаговой инструкции и вы без труда отремонтируете свои любимые наушники.

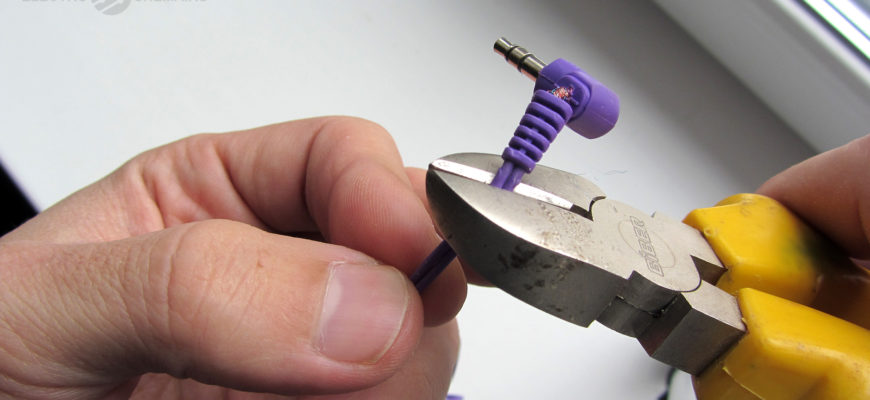

1. Безжалостно откусываем штекер:

2. Как заменить штекер на наушниках? Для этого мы будем использовать старый разъем. Распотрошим его при помощи острого канцелярского ножа, вспоров его прямо по шву. Это метод позволяет разобрать практически любой штекер:

Раскрываем пластиковую оболочку и достаем внутренности. Видите группу контактов, к которым припаяны обрывки проводов?

Запоминаем распиновку проводов наушников (а еще лучше записываем на клочок бумаги к какому контакту какой провод был припаян). Вот стандартная распайка проводов наушников по цветам:

• зеленый провод – это левый канал;
• красный провод – это правый канал;
• желтый (медный) провод – общий.

3. Теперь надо немного зачистить провода наушников. Как должен выглядеть результат:

соединяем общие провода (которые в бесцветном лаке) вместе и залуживаем самые кончики:

Пару слов о том, как перепаять штекер на наушниках. Лудиться будет плохо, т.к. провода покрыты лаковой изоляцией. Для облегчения процесса можно слегка припалить самые кончики зажигалкой.

Лично я обошелся обычным ножом, которым аккуратно счистил эмалевое покрытие с проводков. А после этого залудил обычным способом — с припоем и канифолью.

4. Теперь находим где-нибудь старую ненужную ручку:

и отделяем от нее самый кончик: Он и будет корпусом нашего нового штекера.

5. Подготавливаем кусочек термоусадки, которая будет защищать провода от резких перегибов на выходе из штекера:

6. Пришло время припаять провода наушников к штекеру. Паять нужно в полном соответствии с цветами проводов в наушниках (вспоминаем, куда какой цвет был припаян или ищем наш клочок бумаги, где все записано):

7. Убеждаемся, что все работает. Для этого включаем мультиметр в режим прозвонки, втыкаем наушники в уши и поочередно касаемся щупами разных контактов. Должны быть слышны всякие шорохи и щелчки в разных каналах.

Или можно попытаться воткнуть этот недоделанный штекер в телефон или МП3-плеер и запустить музычку. В последнем случае важно убедиться, что правый и левый каналы работают независимо друг от друга (воспользуйтесь регулировкой баланса).

8. Если все звучит как надо, усаживаем термоусадку с помощью строительного фена или обычной зажигалки:

9. Бодяжим пару капель эпоксидного клея:

все склеиваем и оставляем на несколько часов до полной полимеризации.

10. Радуемся тому, как мы починили штекер наушников!

Посмотрите фото, как мне удалось припаять новый штекер к наушникам:

По-моему, это самый простой способ как починить штекер на наушниках из всех предложенных в интернете. При том, что результат получается вполне достойным. Если сильно не присматриваться, то даже и не понятно, что это самоделка.

Кстати, поначалу у меня была мысль приготовить пасту из пищевой соды и суперклея, чтобы использовать ее вместо эпоксидной смолы.

Но оказалось, что эта смесь застывает настолько быстро (практически мгновенно!), что этот вариант пришлось отбросить как непригодный.

Вот и все. Теперь вы знаете, как сделать наушники если сломался штекер и какой провод в наушниках за что отвечает. Всегда старайтесь разобраться в том, как все устроено, как отремонтировать штекер на наушниках своими руками, экономьте свои деньги!

Второй способ пайки

Второй способ, подсказывающий, как паять наушники с лужением проводков наждачкой:

• Зерна наждачной бумаги не должны быть особо крупными. Самого материала понадобится маленький кусочек.
• На материал нанесите немного канифоли, затем разместите на ней проводок.
• Прогрейте как следует его паяльником, вытяните. Лак на проводе начнет размягчаться.
• Повторяйте процедуру с вытягиванием, пока изоляция полностью не соскоблится.
• После ремонта заизолируйте участок термоусадкой или изолентой.

Некоторые снимают изоляцию с помощью огонька зажигалки, затем удаляют нагар спиртом и флюсом.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

Цвета проводов в наушниках

• В большинстве наушников всего две пары проводов — под левый и правый канал.
• Если в наушниках три провода — это левый, правый и общий — мастер-контроллер, который регулирует громкость обоих каналов.
• Если пары 4 — это левый, правый и заземление для каждого из них.
• Пять проводов — это левый, правый, заземление для каждого и канал микрофона.

Конечно, существую и другие варианты (например, наушники с микрофоном и одним динамиком), но подавляющее большинство моделей устроены именно так, как описано выше.

Провода обычно сдвоенные, то есть провод с «землёй» содержит дополнительный слой изоляции.

Левый канал по умолчанию зелёный, а правый — красный.

В некоторых моделях наушников, на штекер нанесена маркировка (L (левый), R(правый), S(стерео), M(микрофон). Контакты для земли не маркируются дополнительно. Если обозначений контактов нет, нужно присмотреться, нет ли на корпусе штекера остатков пластиковой обмотки соответствующего цвета. Крайне редко провода вырываются полностью.

Пайка джека и миниджека 3

Ремонт штекера наушников (с микрофоном)

Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию. 🙂

• Определить место и тип поломки (перелом провода районе штекера).
• Определить количество пинов (контактов) в штекере.
• Разобрать штекер (извлечь металлическую часть штекера с корпуса).
• Зачистить и залудить паяльником обрезанный провод.
• Определить распайку жил.
• Припаять жилки провода на зачищенные контакты штекера.
• Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
• Надеть термоусадочную трубку и «усадить» источником тепла.

Ниже разберём всё более детально. Также есть полезное и наглядное видео.

1 Как найти место перелома провода в наушниках?

Определимся с тем местом, где мы будем ремонтировать перелом провода. Если визуально определить место перелома провода не удается, найти его помогут следующие действия:

• Вставить штекер наушников в источник звука (телефон, мп3 плеер, ноутбук, компьютер и т.д.)
• Включить музыку на устройстве.
• Вставить правильно наушники в уши (левый в левое, а правый – в правое 😀 )
• Закрепить участок провода от штекера до наушников.
• Поочередно изгибать кабель в «слабых» местах: в районе штекера, разветвления, корпуса микрофона, корпуса наушников.

При перегибе в районе штекера за частую звук появляется и исчезает в одном либо обеих наушниках. Таким образом мы определились с местом ремонта. Можно, конечно, и прозвонить, но это не спортивно. 😆

2 Что нужно, чтобы припаять штекер?

• Паяльник (можно самый простой)
• Олово (желательно не самое дешевое)
• Канифоль
• Канцелярский нож (можно просто лезвие от него)
• Супер-клей (любой)
• Нитки (любые простые тонкие)
• Термоусадка: 2 штуки по 1-1,5 см, диаметром 4 и 3 мм (по цвету провода наушников)
• Мультиметр (необязательно, но желательно, это существенно облегчит работу по определению распайки в проводе)

3 Ремонт штекера

Как припаять провода наушников к штекеру?

• Обрезаем провод возле штекера. Там, где дальше провод целый, чаще всего – это 2-4 см от штекера
• Снимаем оплетку разогретым жалом паяльника на обрезанном проводе как показано в видео.
• Видим разноцветные жилы. Их в штекере может быть от трех до десяти.
• Если жил три: желтая – обычно масса, красная – правый канал, зеленая – левый.
• Если штекер 3-х пиновый, а жилы четыре, два провода – это две массы, которые паяются на один контакт. Красный правый, зеленый левый.
• Проверить точную распайку можно мультиметром. Ставим положение на мультиметре положение 200 Ом. Прозваниваем жилки по очереди во все возможных вариантах. При этом наушники находятся в ушах. В момент прозвонки конкретного наушника на приборе должны быть показания в диапазоне от 15 до 60 Ом, а в наушнике характерный треск. 6.1 Если попадаете щупами сразу в два канала наушников, то треск будет в обоих наушниках, а показания удваиваются. В случае если массы динамиков и микрофона выполнены отдельными жилками то их все нужно спаять в один контакт (контакт массы или общий). 6.2 Также отдельно выделяем два контакта обеих каналов (левый и правый). Если штекер на 4 пина, то и жилу микрофона.Микрофон прозванивайте в режиме мультиметра на 2000 ом, так как микрофон может иметь сопротивление от 500 до 1900 Ом.6.3 Если мультиметра под рукой нет, но есть сомнения, какой провод к какому контакту припаивать, ознакомьтесь с разными вариантами распиновки штекеров в разобранном состоянии.
• Залуживаем кончик каждой жилки оловом. Для этого повторяем процедуру как показано в видео. Паяльник обязательно должен быть максимально разогретым.
• Далее канцелярским ножом очищаем штекер от резинового корпуса. При работе с ножом будьте предельно аккуратны, очень легко порезать пальцы. Срезаем всю резину или пластмассу со штекера пока не доберемся до контактов внутри
• Надеваем термоусадку перед запайкой проводов на штекер. Сначала большего диаметра потом меньшего.
• Паяем. Обрезаем лишнее олово на контактах во избежание замыкания между контактами.
• Вставляем в телефон и проверяем на работоспособность. В настройках плеера можно проиграться с балансом для проверки правильности распайки.
• Приступаем к укреплению корпуса штекера.
• Прикладываем оплетку провода к контактам и аккуратно обматываем нитками, пропитываем супер-клеем.
• Дожидаемся когда клей высохнет (столько, сколько написано на тюбике), срезаем края ниток, надеваем термоусадку на штекер одним движением (сначала тонкую, потом потолще) и усаживаем любым источником тепла (зажигалка, паяльник).

Служит штекер после пайки миниджека в среднем от года до двух. После повторной поломке можно повторить процедуру. 🙂

Какие провода за что отвечают и какого они цвета в наушниках Nokia HDS-3

кто знает напишите пожалуйста какой цвет провода что значит, мне нужно только правый левый и заземление перепаиваю наушники на джек

Обычно в наушниках любой фирмы существует стандарт цветового обозначения проводов. Пример 1 Левый канал (L)-белый (В версиях с пластиковой изоляцией) Правый канал (R)- красный Медный (GND) общий минус ПРимер 2 В версиях с лаковой изоляцией СИНИЙ ИЛИ ЗЕЛЕНЫЙ Сигнал (L) КРасный Или КРАСНЫЙ С МЕДНЫМ сигнал (R) Так что паяльник в руки да и тестер в помощь.

я использовал метод тыка, перед тем как припаять подставлял к контактам штекера провода наушников в разной комбинации. При подсоединении земли и микрофона звука нет, при подсоединении микрофона и левого или правого канала музыка будет играть тише. с помощью данного алгоритма сначала находим микрофон и массу, потом с помощью другого провода определяем что именно микрофон (звук тише), а что масса (звук такой какой должен быть). ну и определяем значения двух оставшихся неопределенных проводов. на моих наушниках jbm mj результаты представлены на картинке. Пы. Сы. так как штекер обычный, я остался без микрофона, просто замотал его в изоляцию.

Распиновка штекера mini jack 3.5 mm и её понимание важно для ремонта наушников. Но изучить распиновку мини джека любому владельцу проводных наушников можно и для общего развития. Схема распиновки контактов на micro-jack 2,5 мм будет аналогичной.

Пины, грубо говоря, – это метализированные контакты штекера.

Черные (либо иного цвета) разделители между пинами – это пластмасса изолятора, которая не дает произойти замыканию между контактами штекера. Примеры распиновки показаны на картинке ниже.

• Штекер (mini jack) наушников на 2 контакта (распиновка). Встречается редко . В основном используется для подключения микрофонов, а так же в старых радио-приёмниках в выходах под наушники .
• Штекер (миниджек) наушников на 3 пина. Универсальная схема для всех девайсов . Наушники с такой распиновкой миниджека будут работать на всех устройствах, не зависимо от года выпуска, фирмы и модели. Недостатком является отсутствие возможности подключения микрофона и кнопки/кнопок управления в режиме гарнитуры. Для такого существуют 4-пиновые штекеры.

В 2012 году был пересмотрен стандарт распиновки в данном штекере. Контакт 3 (общий) и контакт 4 (микрофон) поменялись местами. На картинке выше представлена распайка после 2012 года, то есть современная.

Наглядно о перепайке такого штекера вы можете узнать в этом видео

В современных наушниках в основном используют следующие виды штекеров:

• 2,5 миллиметровый micro-jack. Формат старый, но применяется и сейчас. Распространён (хоть и не особо) как штекер для балансного подключения наушников и как штекер для подключения кабеля к чаше.
• 3,5 миллиметровый mini-jack. Cамый популярный вид соединения для наушников в мире.
• 6,3 миллиметровый jack. Используется в концертной и студийной аудио аппаратуре — усилители, микрофоны, микшеры, наушники. Или в «домашних» наушниках. В дорогих и не очень.
• Другие виды штекеров. У Sony есть своё «видение» балансного подключения – 4,4 мм jack. Традиционное решение для ограничения в экосистеме. Есть также относительно распространённые штекеры для подключения высококачественных аудиофильских наушников, наприме XLR и mini XLR.

Можно выделить и несколько совершенно других типов штекеров для наушников:

• USB (в том числе Type-С)
• Lightning (для техники Apple )
• Наушники без штекера или беспроводные наушники 😉
• Фирменные (проприетарные) штекеры разных брендов.

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему включения и назначение выводов четырехконтактного джека. Типовая схема пайки штекера микрофона и кнопки в стереогарнитуре показана на картинке ниже.

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

Как устроен четырехконтактный джек

Четырехконтактный джек имеет такое же устройство, как и трехконтактный . Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер гарнитуры смотрите на распиновку миниджеков на картинке.

На картинке следующие обозначения: М — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники на 4 провода дело не из легких. Схема распайки штекера сильно зависит от марки гарнитуры.

Из чего состоит звук в наушниках?

Множество жил — это каналы, каждый из которых выводит контент удельной частотной полосы на мастер-шину в динамике ( в том, что вставляется в ухо). Таким образом понятно, что повреждение хотя бы одной из этих жилок полностью вычёркивает диапазон частот, за который она отвечает. Почему же этого не слышно?

Дело в двух вещах:

• стерео;
• остальные жилы.

Ели одна частота отсутствует слева, она будет слышна справа. К тому же, когда частота, под которую был выведен канал, его теряет, остаточный сигнал передаётся по другим жилам.Тем самым общая нагрузка на звук увеличивается. Он начинает клиповать и перегружаться. Почему дешёвые наушники за 30 рублей звучат так плохо? Количество жил там минимально и современную музыку они никак не тянут. Что уж там говорить, даже радио-эфиры транслируются с трудом.

Что касается заземления, там всё проще. Пока хотя бы одна жила функционирует, оно есть. Но стоит ей перетереться — звук изменится.

Именно этот фактор является причиной того, что контакты залуживают, а не оголяют при помощи канцелярского ножика.

Хороший пример потери частот — аудио-сплиттер (разделитель). Прибор, разделяющий один вход под наушники на два. Проседает не только громкость, а и частотный диапазон. Звук перестаёт «качать», он становится тихим и плоским, пропадает динамика. Всё по той же причине. Количество жил осталось то же, а количество выходов увеличилось вдвое.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи, штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников. Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Похоже я достаточно полно разобрал тему как припаять штекер к наушникам или гарнитуре. Мы научились сегодня паять штекер и динамики наушников даже без

. Ваши вопросы жду в комментариях и на форуме.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

• TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
• TS/TRS/TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников, микрофонов, акустики, фотовспышек и т.д.)
• TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы.

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников, то стоит помнить о перегреве контактов паяльником.

Последовательность действий при ремонте

Теперь можно приступить к работе:

• Нужно отрезать джек от провода чуть выше места обрыва.
• Аккуратно, чтобы не повредить проводки, зачистить острым ножом примерно 2 см кабеля, освободив три или четыре жилы. Их можно слегка опалить зажигалкой, чтобы удалить слой лака. Так легче будет паять. Освободить проводки от изоляции допускается и с помощью паяльника, попутно облудив их по одному. Если будет использоваться нужно отрезать необходимую длину и установить на провод до того, как начнется припаивание.
• Канцелярским ножом удалить всю изоляцию с джека, освободив места для пайки, чтобы было видно, как припаять штекер к наушникам. Если есть желание, можно приобрести новый разъем.
• Припаять проводки согласно схеме и распиновке по цветам. Чтобы удобно было паять, можно зажать джек в тисках. Концы кабеля должны быть облужены, как уже говорилось во втором пункте. Это облегчит работу. Не нужно сильно перегревать разъем, чтобы не расплавить пластмассовые вставки, то есть паять нужно по возможности быстро и уверенно.
• После пайки следует воткнуть разъем в пользовательское устройство, включить музыку и проверить правильность подключения. Если звука нет, значит вкралась какая-то ошибка. В этом нет ничего страшного, нужно запомнить, как было соединено, чтобы не повторить ошибку. Далее следует отпаять и поменять местами несколько проводков и опять произвести проверку. Так делать до тех пор, пока не появится звук. Если звук появился только в одном ухе, надо проверить, в каком — правом или левом. В зависимости от этого, провод от динамика, в котором нет звука, следует переставить местами с общим или с жилой от микрофона. Можно припаять один провод, тот, что идет со звучащего динамика, а остальные прикладывать и проверять наличие звука. Как только звук появится, значит, так и припаивать. Но если все сделать по схеме, приведенной выше, с помощью которой и становится понятно, как припаять штекер к наушникам с первого раза, то переделывать не придется.

Диагностика проблемы

Перед тем как паять наушники, необходимо разобраться, в чем причина неполадки. Самая вероятная причина — механическое истончение проводов внутри кабеля. Как правило, это место их присоединения к наушнику или штекеру. В ряде случаев причиной может быть разрыв проводков в результате сильного защемления, удара и т. д.

Определить, какой провод наушника поврежден, несложно — он обычно безмолвствует, или же звук издается из него с характерными хрипами. Для диагностики можно слегка покачать основной кабель. Ищут неисправности постепенно, от наушника к штекеру. Место перелома чувствуется при перегибании на 90 градусов провода вокруг большого пальца. Если при такой диагностике звук чудом восстановился, то заменить придется именно штекер.

Участок повреждения (если он не явно выражен) обнаруживается с 50%-й вероятностью при разборе соединения наушника с проводом и уверенностью в определении неисправного канала.

Как припаять штекер к наушникам всех типов

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Как правильно припаять провода к штекеру наушников?

• Почему ломаются наушники?
• Цвета проводов в наушниках
• Из чего состоит звук в наушниках?
• Как укрепить провод наушников
• Историческая справка
• Как присоединить провода к штекеру?
• Советы профессионалов
• Заключение

Все механизмы рано или поздно ломаются и хорошо, если провод от наушников порвался далеко от джека (штекера). Но как же быть, если штекер оторвался, а провод цел? Полностью менять гарнитуру? А если наушники дорогие? Выход есть! После прочтения статьи читатель научится самостоятельно ремонтировать наушники в любом состоянии, при этом неважно, умеет ли он паять или нет.

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

• 2 провода (для моно-наушников);
• 3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
• 4 провода (для стерео-наушников);
• 5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода — плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

• красный — правый канал;
• зеленый, синий или белый провод — левый канал;
• бесцветный лак — общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода — это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы — разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода — это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода — это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром.

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Как правильно припаять 3 провода (синий, зеленый, золотой) к штекеру от наушников sony mdr-g90?

по идее синий и зеленый это правый и левый, золотой — общий. зачисть концы проводов, вставь штекер в плеер или комп и дотронься золотым до основания, синий и зеленый проверять методом тыка, кто из них правый а кто левый

В миниджеке идут: вначале (ближе к корпусу) общий провод (корпусной вывод) , второй (средний) контакт — правый канал, третий (крайний) контакт — левый канал.

ps. для проверки, измерь сопротивление обмоток наушников относительно общего провода. Допустим сопротивление левого (между первым и третьим конт. ) и правого (между первым и вторым конт. ) наушников = по 16 ом. , тогда сопротивление, замеренное между вторым и третьим контактами будет = 32 ома.

Теперь снимем резиновую оплетку

Специально для этой статьи был найден самый тупой нож, дабы попробовать все на себе).

Удобнее всего надрезать оплетку именно как на фотографии. Не нужно сильно прижимать лезвие. Благодаря сгибанию, оплетка сама будет расходится. Проворачиваем провод, делая надрезы и, когда прошли круг, снимаем оплетку. Главное не прорезать проводки.

Лучше оголить около 2-х сантиметров проводков, так будет проще, а площадь контакта больше. Что увеличит надежность. Проводки покрыты лаком, который необходимо счистить. Сначала была попытка очистки лака ножом.

Не самый лучший способ. Проводки очень тонкие и при таком грубом механическом воздействии отрываются вместе с лаком. Чему хорошо способствует тупость ножа. В принципе острым ножом это делается легко. Но острого ножа у нас нет, поэтому воспользуемся зажигалкой. Ну или хотя бы спичками.

Распиновка мини джека (mini jack 3. 5 mm) + пайка (ремонт)

В данной статье разберём, какие виды штекеров бывают, что такое распиновка (мини джека и не только), и какие виды существуют. Также рассмотрим ремонт штекера наушников, пайку mini jack 3,5 mm. Всё это совершенно не сложно, главное знать буквально пару нюансов.

• Распиновка мини джека – mini jack 3.5 mm ⭐ 1.1 Какие есть виды штекеров в наушниках?
• Пайка джека и миниджека 3.5. +Видео 2.1 Как найти место перелома провода в наушниках?2.2 Что нужно, чтобы припаять штекер?2.3 Ремонт штекера – подробная инструкция

⭐ Цены на лучшие проводные наушники в 2021 году:

Четырехконтактный джек имеет такое же устройство, как и трехконтактный. Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер гарнитуры смотрите на распиновку миниджеков на картинке.

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

• TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
• TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т.д.)
• TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы .

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников , то стоит помнить о перегреве контактов паяльником .

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Как подключить динамик к штекеру от наушников. Быстрый и легкий ремонт сломанных наушников в домашних условиях

Как укрепить провод наушников

Самый просто способ — выполнить дополнительную обмотку, особенно в месте, где провода подсоединяются к штекеру. Именно в этом месте чаще всего происходит перетирание проводов. Советские наушники производились из плотных медных прожилок, которые перерезать то было сложно. Современные дешёвые наушники имеют крайне тонкие жилы, которые можно перерезать.

На дорогих моделях можно заметить армированное волокно в месте сгиба проводов или более толстый эластичный слой. Такая защита обеспечит плавную деформацию проводов и спасёт от отрыва.

Историческая справка

Первые модели студийных наушников имели армированные провода. Продюсеры и звукорежиссёры не могли позволить пропустить какой-то момент во время выступления, поэтому обматывали провода дополнительным слоем изоляции. Тоже самое делали с микрофонами. Если взглянуть на фото концертов эстрадной музыки (особенно рок-музыки) конца 20-го века — можно заметить солидный слой обмотки на микрофонах. Современная музыкальная индустрия переходит на беспроводной вариант и скоро просто незачем будет чинить штекеры.

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера. Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников. Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом.

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников, его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.
